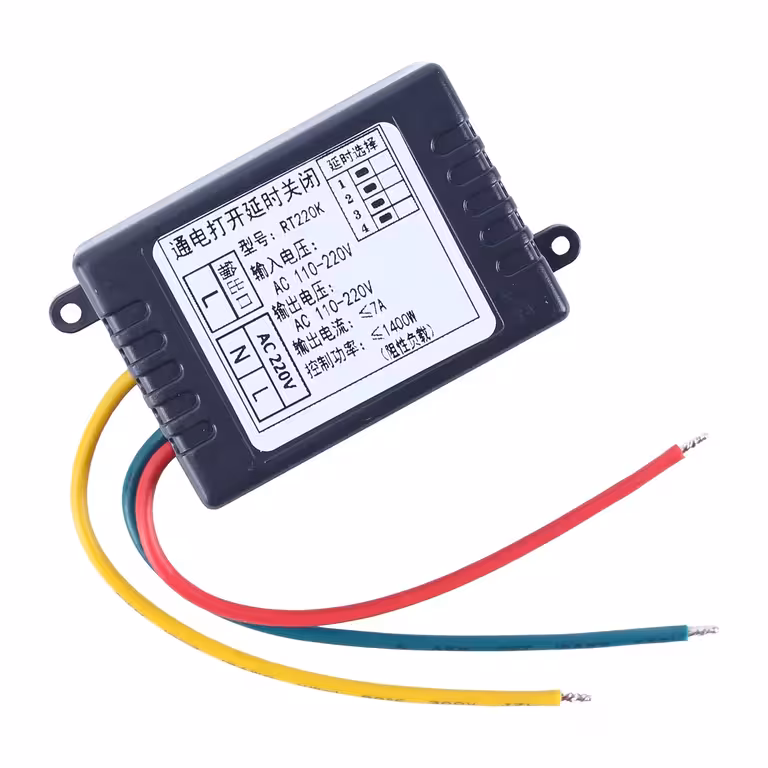

Analogowy przekaźnik czasowy OFF-delay: automatyczne wyłączanie bez skomplikowanego programowania
Wentylator w łazience pracuje zbyt długo po wyjściu z pomieszczenia? Zapominasz wyłączyć światło w garażu lub magazynie? Przekaźnik czasowy typu OFF-delay to niezawodne rozwiązanie, które nie wymaga aplikacji, Wi-Fi ani pomocy elektryka. Wystarczy ustawić czas za pomocą pokrętła, podłączyć zasilanie 220V i gotowe – moduł zajmie się resztą.
Uwaga: Urządzenie realizuje funkcję OFF-delay (opóźnione wyłączenie) — przekaźnik załącza się natychmiast po podaniu zasilania i wyłącza automatycznie po upływie ustawionego czasu. Nie jest to przekaźnik typu ON-delay (opóźnione załączenie).
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- 16 zaprogramowanych zakresów — od 1 minuty do 8 godzin (480 min), wybieranych wygodnym przełącznikiem obrotowym bez ryzyka błędu
- Natychmiastowy start — przekaźnik aktywuje się w momencie podania napięcia, bez zbędnej zwłoki
- Obciążalność styków 7A — pozwala na bezpośrednie sterowanie wentylatorem łazienkowym, oświetleniem czy niewielkim silnikiem bez potrzeby stosowania dodatkowych styczników
- Kompatybilność AC 110–220V — moduł uniwersalny, sprawdzający się w standardowych instalacjach europejskich (230V) oraz 110–120V
- Niski pobór prądu (43mA) — może pracować w trybie ciągłym bez zauważalnego wpływu na rachunki za energię
- Dwustanowa dioda LED — świeci światłem ciągłym podczas pracy przekaźnika i miga po zakończeniu odliczania
- Ognioodporna obudowa, zakres pracy -25°C ~ +85°C — idealny do warsztatów, magazynów i instalacji w trudniejszych warunkach
- Kompaktowe wymiary: 57×35×20mm — łatwy montaż w rozdzielnicach lub puszkach instalacyjnych
Szczegóły i wydajność
Analogowa mechanika sterowania oznacza brak konieczności aktualizacji oprogramowania, wymiany baterii czy skomplikowanej konfiguracji. Wybierasz pozycję na 16-stopniowym przełączniku obrotowym, a moduł powtarza cykl z wysoką precyzją – bez niespodzianek. Styk wyjściowy 7A obsługuje większość domowych i przemysłowych odbiorników: wentylatory, lampy LED i fluorescencyjne, pompy, grzałki czy nawilżacze. Obudowa z trudnopalnego tworzywa zapewnia bezpieczeństwo i ochronę przed pyłem w miejscach o podwyższonych wymaganiach.
| Parametr | Wartość / Szczegóły |
|---|---|
| Funkcja czasowa | OFF-delay (opóźnione wyłączenie) |
| Zakres czasowy | 1–480 minut (16 ustawień) |
| Dostępne interwały | 1, 3, 5, 10, 15, 25, 30, 40, 50, 60, 90, 120, 180, 240, 300, 480 min |
| Napięcie zasilania | AC 110–220V |
| Maksymalny prąd przełączania | 7A |
| Pobór prądu | 43mA |
| Liczba wyjść | 1 wyjście przekaźnikowe |
| Wskaźnik LED | Światło ciągłe: przekaźnik aktywny | Miganie: czas minął |
| Temperatura pracy | -25°C ~ +85°C |
| Wilgotność pracy | 5% – 95% RH (bez kondensacji) |
| Wymiary z obudową | 57 × 35 × 20 mm |
| Wymiary bez obudowy | 44 × 28 × 16 mm |
| Materiał obudowy | Ognioodporne tworzywo, ochrona przeciwpyłowa |
Instrukcja obsługi i konfiguracji
- Wybierz żądany czas, ustawiając przełącznik obrotowy w odpowiedniej pozycji (1, 3, 5, 10, 15, 25, 30, 40, 50, 60, 90, 120, 180, 240, 300 lub 480 minut).
- Podłącz moduł do sieci AC 110–220V zgodnie z dołączonym schematem połączeń.
- Po podaniu napięcia przekaźnik załącza się natychmiast – dioda LED świeci światłem ciągłym, a podłączone urządzenie zaczyna pracę.
- Po upływie ustawionego czasu przekaźnik automatycznie rozłącza obwód – dioda LED zaczyna migać, a urządzenie zostaje wyłączone.
- Aby rozpocząć nowy cykl, należy odłączyć i ponownie podłączyć zasilanie – moduł zresetuje odliczanie.
Zawartość zestawu
- 1 × Analogowy moduł przekaźnika czasowego OFF-delay 1–480 min, AC 110–220V
- 1 × Schemat podłączenia / instrukcja
Najczęściej zadawane pytania
Jaka jest różnica między OFF-delay a ON-delay?
W trybie OFF-delay (oferowanym przez ten moduł) przekaźnik włącza się natychmiast po podaniu zasilania i wyłącza po określonym czasie. W trybie ON-delay przekaźnik włącza się dopiero po odliczeniu czasu od momentu podania zasilania. Są to funkcje przeciwstawne – upewnij się, że potrzebujesz właśnie OFF-delay.
Czy mogę bezpośrednio podłączyć wentylator łazienkowy lub lampę 220V?
Tak. Moduł obsługuje obciążenia do 7A przy 220V AC, co jest wartością w zupełności wystarczającą dla standardowych wentylatorów łazienkowych (zazwyczaj poniżej 1A), oświetlenia czy małych silników. Nie jest wymagany dodatkowy przekaźnik zewnętrzny.
Czy mogę ustawić czas pośredni, np. 45 minut?
Nie. Moduł posiada 16 sztywnych interwałów – nie ma możliwości płynnej regulacji. Należy wybrać najbliższy dostępny czas (np. 40 lub 50 minut).
Co oznacza migająca dioda LED?
Dioda świecąca światłem ciągłym oznacza, że przekaźnik jest aktywny, a urządzenie otrzymuje zasilanie. Dioda migająca informuje, że czas minął, przekaźnik został wyłączony, a urządzenie nie jest zasilane. Aby uruchomić kolejny cykl, należy wykonać reset zasilania.
