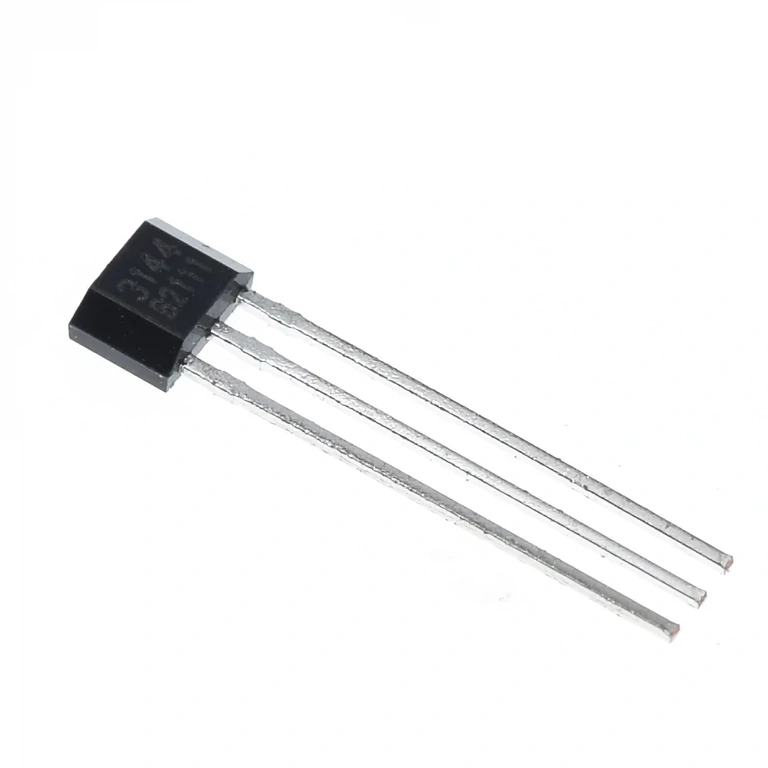

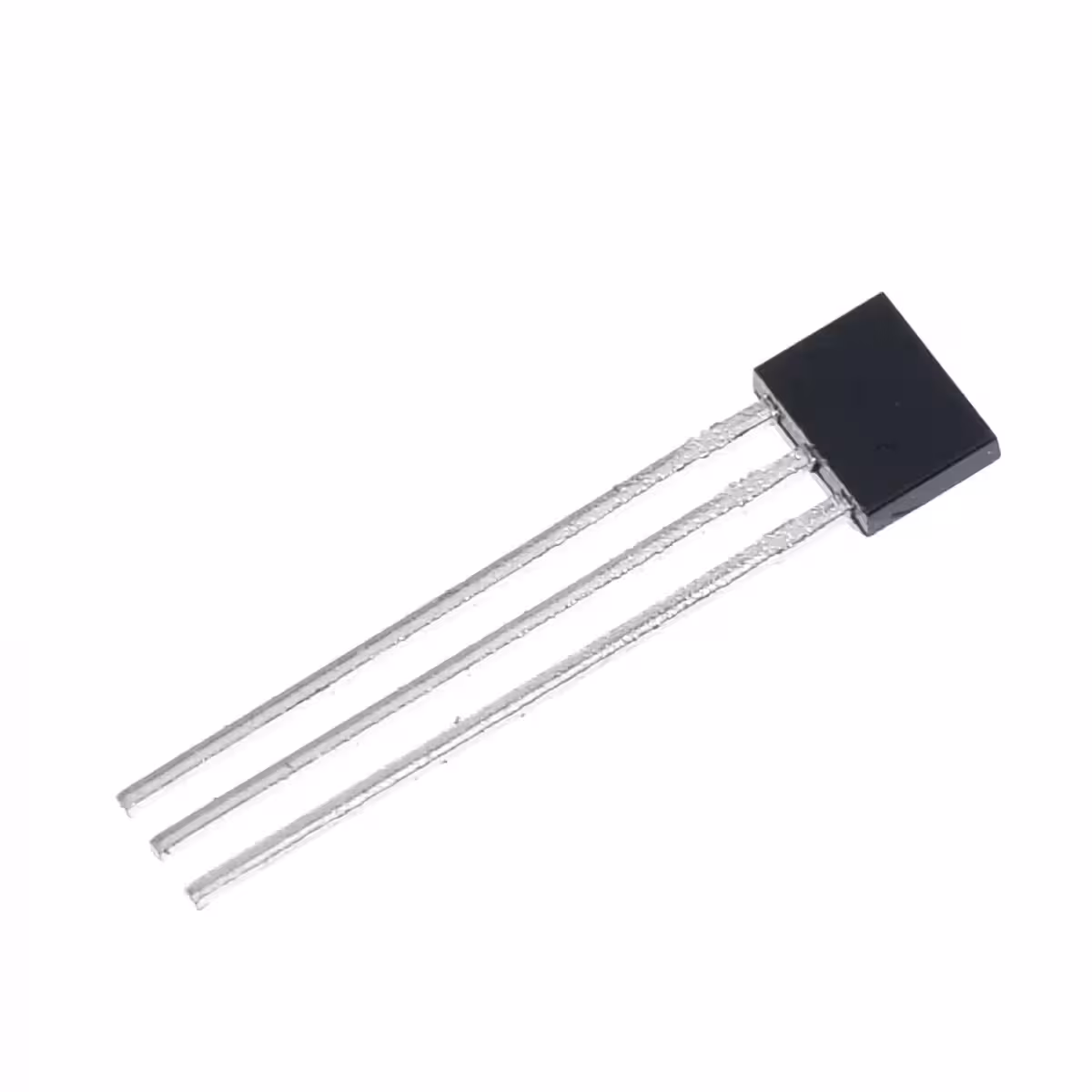

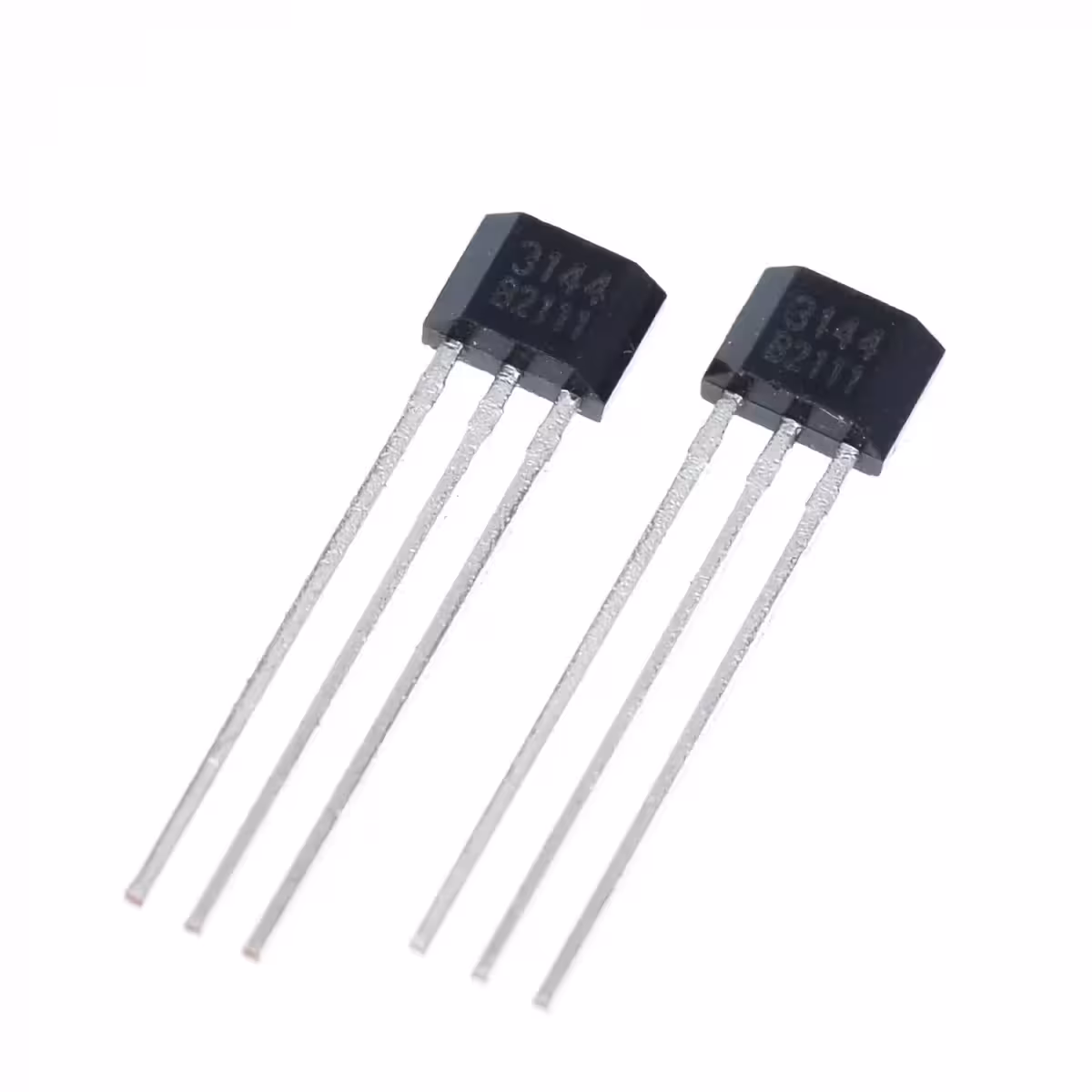

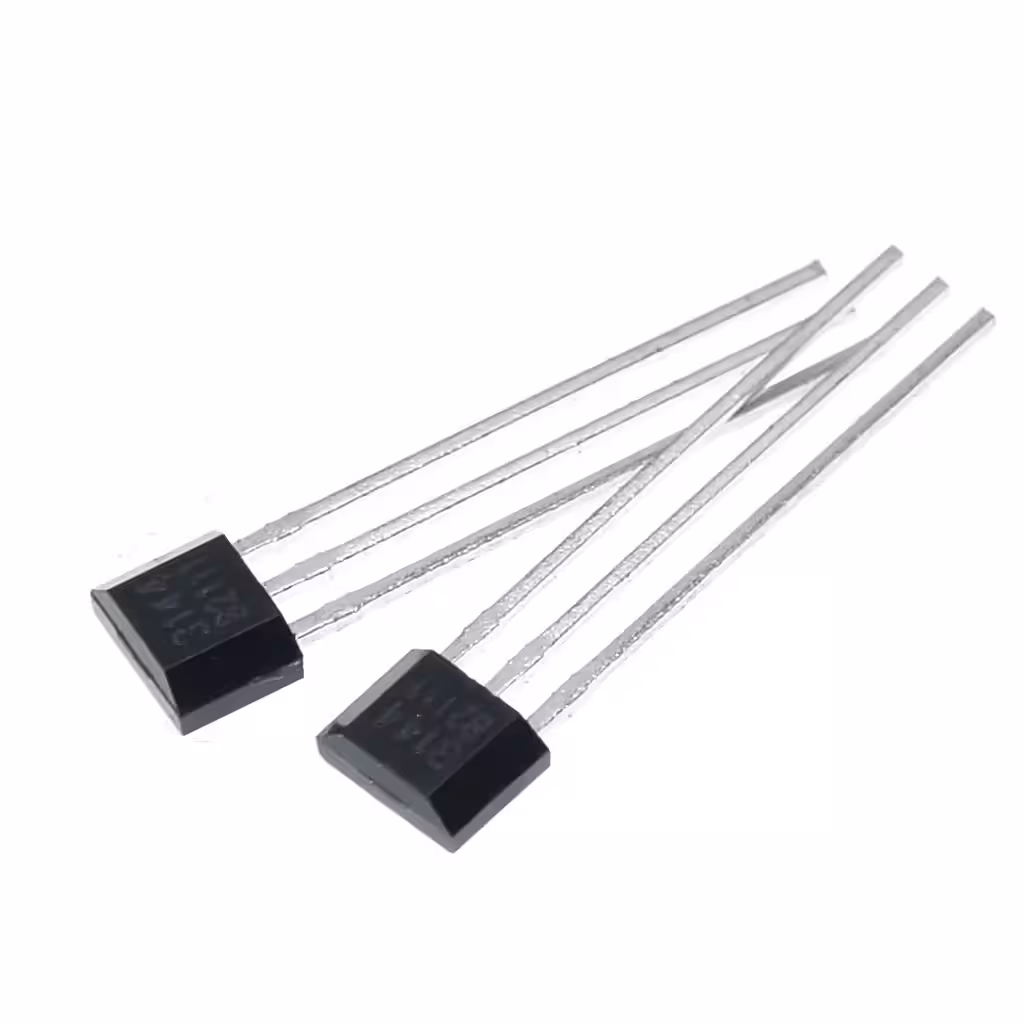

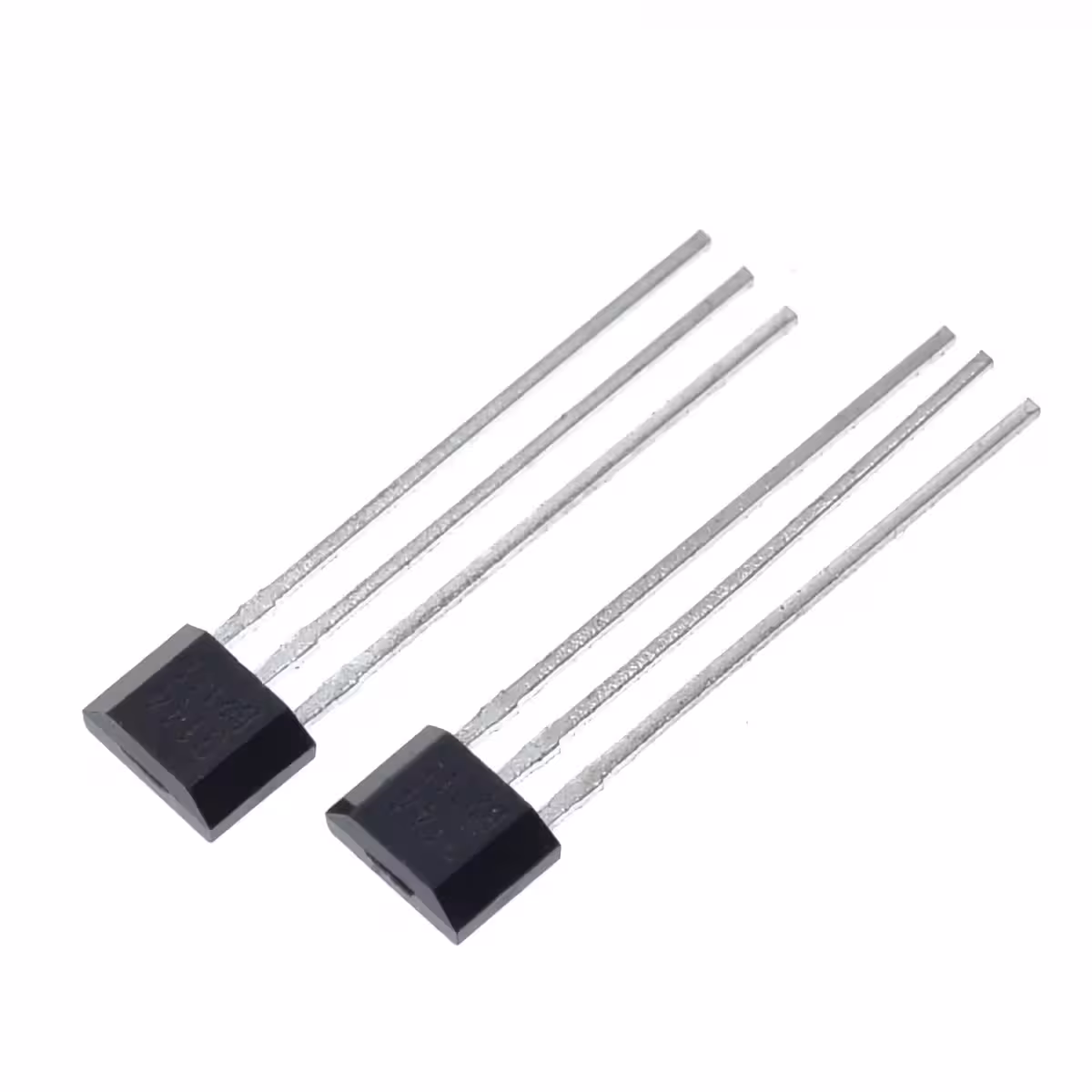

Bipolarne czujniki Halla do silników BLDC – kompletny zestaw naprawczy (3 sztuki)
Twój silnik elektryczny szarpie przy starcie, wydaje niepokojące dźwięki lub w ogóle nie chce ruszyć? Najczęstszą przyczyną awarii są uszkodzone czujniki Halla. Nasz zestaw 3 bipolarnych czujników Halla to profesjonalne rozwiązanie dla silników BLDC stosowanych w rowerach elektrycznych, hulajnogach, skuterach oraz hoverboardach. Pozwala na skuteczną naprawę bez konieczności wymiany całego silnika czy drogiego sterownika.
Uwaga: Zestaw zawiera 3 identyczne czujniki — jest to ilość niezbędna do pełnej wymiany w standardowym silniku BLDC z trzema fazami.
Dlaczego warto wybrać ten zestaw? (Główne zalety):
- Szeroka kompatybilność — bezpośredni zamiennik dla modeli: A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E, 49E. Nie wymaga żadnych przeróbek.
- Detekcja bipolarna — czujniki reagują na pola magnetyczne w obu kierunkach, co eliminuje błędy komutacji powodujące wibracje lub blokowanie silnika pod obciążeniem.
- Montaż typu plug-and-play — standardowe 3 piny (VCC +5V, GND, Sygnał) zapewniają łatwe podłączenie bez konieczności stosowania adapterów.
- Kompleksowa naprawa — wymiana wszystkich trzech czujników jednocześnie to gwarancja niezawodności i pewność, że w krótkim czasie nie ulegnie awarii kolejny element.
- Oszczędność — naprawa za pomocą tego zestawu kosztuje ułamek ceny nowego silnika lub sterownika (oszczędność rzędu 10–30x).
Szczegóły techniczne i działanie
Każdy czujnik wykorzystuje efekt Halla: wykrywa zmiany pola magnetycznego wirnika i przesyła sygnał cyfrowy do sterownika, który precyzyjnie zarządza przełączaniem faz. Bez tej informacji silnik nie jest w stanie pracować płynnie lub w ogóle nie podejmuje pracy.
Sygnał wyjściowy mieści się w zakresie 0V – 3.2V. Podłączenie do silnika odbywa się za pomocą standardowej 5-przewodowej wiązki: 2 przewody zasilające (+5V i GND) oraz 3 przewody sygnałowe. Jest to standardowa konfiguracja dla większości silników 36V i 48V w pojazdach elektrycznych.
Jak szybko przetestować czujnik? Zbliż magnes do obudowy czujnika i zmierz multimetrem napięcie na pinie sygnałowym. Jeśli wartość nie zmienia się w zakresie 0V – 3.2V, czujnik jest uszkodzony. Jeśli test wykaże sprawność czujników, sprawdź przewody przy wyjściu z silnika oraz stan sterownika.
| Parametr | Wartość / Szczegóły |
|---|---|
| Typ czujnika | Magnetyczny bipolarny (efekt Halla) |
| Kompatybilne modele | A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E, 49E |
| Napięcie zasilania | +5V DC |
| Napięcie sygnału wyjściowego | 0V – 3.2V (cyfrowe) |
| Liczba pinów | 3 (VCC, GND, Sygnał) |
| Typ złącza silnika | Wtyczka 5-przewodowa (2 zasilanie + 3 sygnały) |
| Zastosowanie | Rower, hulajnoga, skuter elektryczny, hoverboard |
| Ilość w zestawie | 3 sztuki |
Zawartość zestawu
- 3x Czujnik Halla (bipolarny, kompatybilny z A3144E, 41F, SS41F i odpowiednikami)
Najczęściej zadawane pytania (FAQ)
Jak sprawdzić, czy to na pewno wina czujników Halla?
Typowe objawy to: brak startu silnika, szarpanie lub głośna praca pod obciążeniem. Szybki test: przyłóż magnes do każdego czujnika i zmierz napięcie na pinie sygnałowym (powinno skakać między 0V a ~3.2V). Brak zmiany napięcia oznacza uszkodzenie.
Czy będą pasować do mojego silnika?
Jeśli Twój silnik wykorzystuje czujniki typu A3144, 41F, SS41F lub inne wymienione w tabeli, to tak – są w pełni kompatybilne. Pasują do większości silników BLDC 36V i 48V w popularnych pojazdach elektrycznych.
Dlaczego wymieniać wszystkie 3, skoro zepsuł się tylko jeden?
Czujniki pracują w tych samych warunkach i mają zbliżony stopień zużycia. Jeśli jeden uległ awarii, pozostałe prawdopodobnie również są bliskie końca swojej żywotności. Wymiana kompletu to oszczędność czasu i pewność, że naprawa jest trwała.
Czy montaż jest trudny?
Wymaga demontażu obudowy silnika, ale nie potrzebujesz specjalistycznych narzędzi. Warto zrobić zdjęcie podłączeń przed rozłączeniem przewodów, co znacznie ułatwi ponowny montaż. Wystarczą podstawowe umiejętności techniczne.
