Moduł BMS 3S 60A – Kompleksowa ochrona i balansowanie pakietów Li-Ion 18650 14.8V
Niezabezpieczone akumulatory degradują się w zastraszającym tempie. Pakiet Li-Ion pracujący bez aktywnego nadzoru może stracić nawet 30–40% swojej pojemności w ciągu zaledwie kilku miesięcy intensywnego użytkowania. Moduł BMS 3S 60A rozwiązuje ten problem: monitoruje każde ogniwo z osobna, automatycznie reaguje na wszelkie odchylenia i utrzymuje pakiet w idealnej równowadze podczas każdego cyklu ładowania.
Uwaga: Zestaw nie zawiera ogniw 18650. Przed montażem sprawdź napięcie znamionowe pakietu. Prąd 70A jest wartością chwilową (szczytową); maksymalny zalecany prąd ciągły wynosi 60A.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- 60A ciągłego / 70A szczytowego prądu — obsługa silników o dużym poborze mocy bez spadków napięcia i nieoczekiwanych wyłączeń, nawet w wymagających projektach DIY.
- Pasywne balansowanie 100mA na ogniwo — niweluje różnice w napięciach między ogniwami podczas ładowania, zapobiegając chronicznemu rozbalansowaniu, które drastycznie skraca czas pracy.
- Potrójne zabezpieczenie automatyczne — ochrona przed przeładowaniem (4.2V ±0.03V), nadmiernym rozładowaniem (3.2V ±0.1V) oraz zwarciem, bez konieczności ręcznej ingerencji.
- 10 tranzystorów MOSFET — niska rezystancja wewnętrzna i lepsze odprowadzanie ciepła w porównaniu do modułów z 6 tranzystorami, co przekłada się na szybszą reakcję w razie awarii.
- Grubość zaledwie 3.4 mm — kompaktowa konstrukcja pozwala na montaż w ciasnych obudowach wiertarek, dronów czy modeli RC, gdzie standardowe moduły się nie mieszczą.

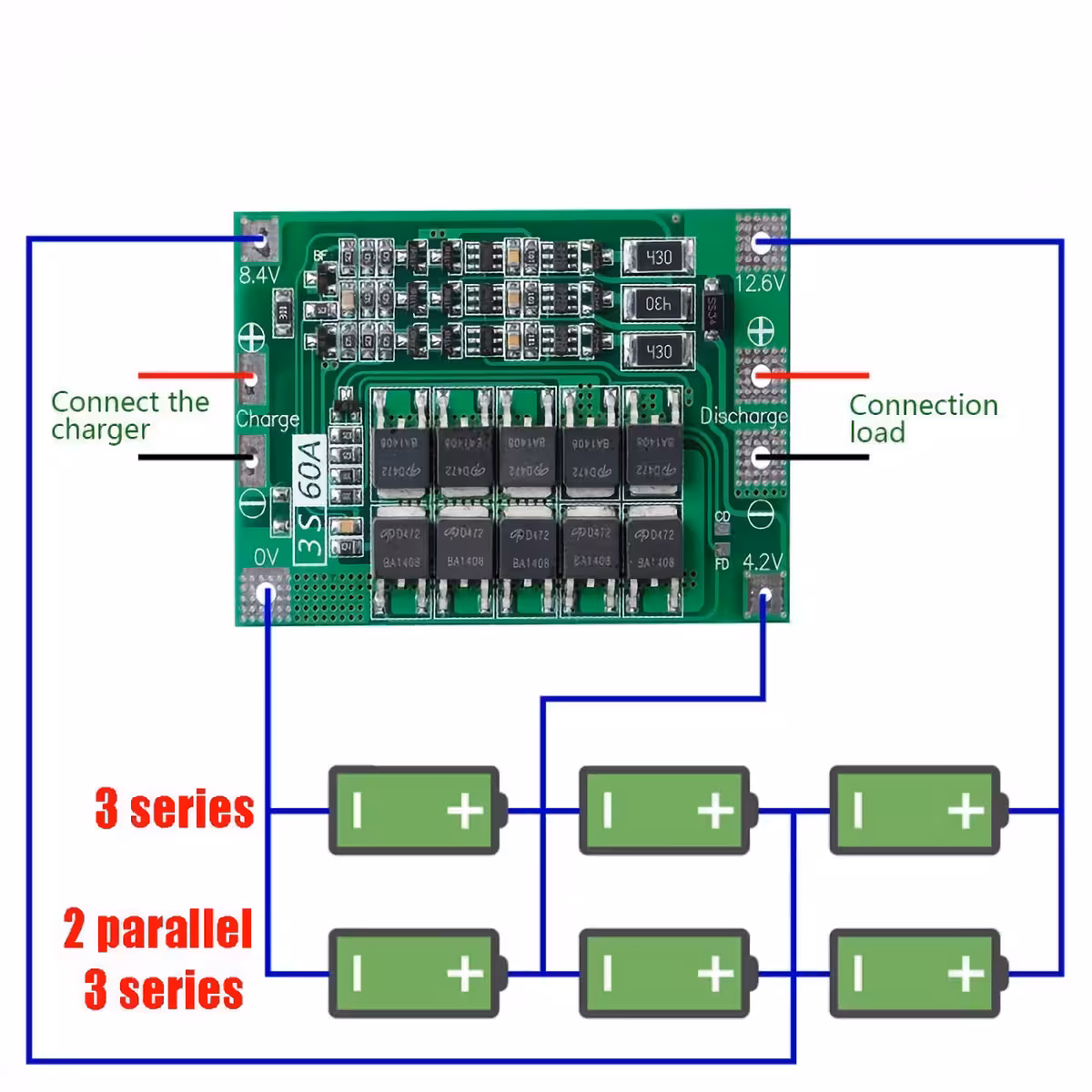

- Wspólny port (B- / P- / C-) — umożliwia jednoczesne podłączenie ładowarki i odbiornika bez konieczności stosowania skomplikowanego okablowania.
Szczegóły i wydajność

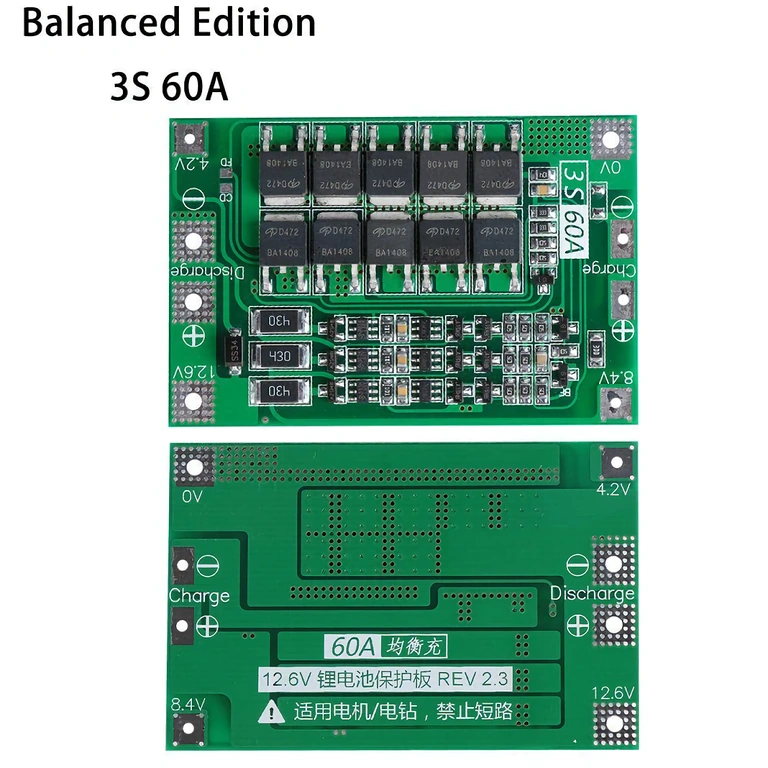

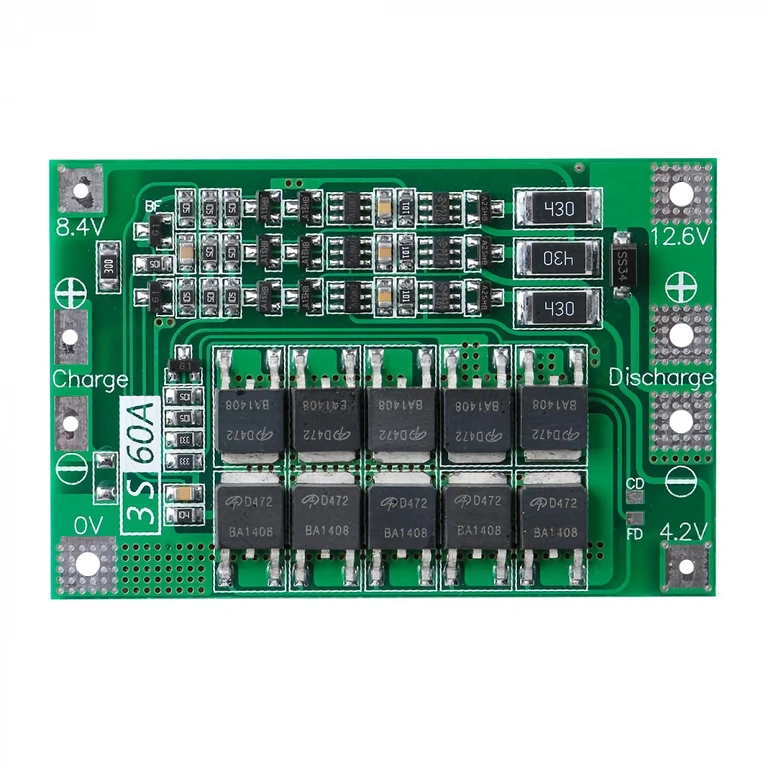

Układ został zbudowany w oparciu o 10 tranzystorów MOSFET rozmieszczonych symetrycznie, co znacząco obniża rezystancję wewnętrzną i minimalizuje straty energii pod obciążeniem. Progi ochronne są fabrycznie skalibrowane pod standardową chemię ogniw Li-Ion: 4.2V dla przeładowania i 3.2V dla rozładowania — wartości te zapewniają bezpieczeństwo ogniw bez ograniczania ich użytecznej pojemności.
System pasywnego balansowania działa wyłącznie w fazie ładowania, rozpraszając nadmiar energii z bardziej naładowanych ogniw za pomocą dedykowanych rezystorów. Maksymalny dopuszczalny prąd ładowania wynosi 15A, co czyni moduł kompatybilnym z profesjonalnymi ładowarkami 3S dostępnymi na rynku. Przy prądach rozładowania w zakresie 20–30A moduł pracuje bez dodatkowego chłodzenia; w pobliżu granicy 60A zalecamy zapewnienie odpowiedniej wentylacji.
| Parametr | Wartość / Szczegóły |
|---|---|
| Konfiguracja pakietu | 3S (Li-Ion 18650) |
| Napięcie znamionowe | 14.8V (ładowarka: 12.6V) |
| Maks. prąd ładowania | 15A |
| Maks. prąd rozładowania (ciągły) | 60A |
| Maks. prąd rozładowania (szczytowy) | 70A |
| Ochrona przed przeładowaniem | 4.2V ± 0.03V na ogniwo |
| Ochrona przed rozładowaniem | 3.2V ± 0.1V na ogniwo |
| Prąd balansowania | 100mA na ogniwo |
| Liczba tranzystorów MOSFET | 10 |
| Wymiary | 62 × 42 × 3.4 mm |
| Zabezpieczenie przeciwzwarciowe | Tak (automatyczne, reset po usunięciu zwarcia) |
| Typ portu | Wspólny (B- / P- / C-) |
| Zastosowanie | Wiertarki, wkrętarki, drony, RC, roboty sprzątające, DIY |
Zawartość zestawu
- 1 × Moduł BMS 3S 60A do akumulatorów Li-Ion 18650
Najczęściej zadawane pytania
Czy moduł współpracuje z każdym ogniwem 18650, niezależnie od pojemności?
Tak. Moduł BMS 3S 60A jest kompatybilny z dowolnymi ogniwami Li-Ion 18650, bez względu na ich pojemność (mAh). Pamiętaj jednak, że balansowanie jest najskuteczniejsze, gdy używasz ogniw tego samego typu i o zbliżonej pojemności — duże różnice między ogniwami mogą spowolnić proces wyrównywania napięć.
Co się stanie w przypadku zwarcia?
Moduł wykrywa zwarcie w ciągu milisekund i automatycznie odcina obwód rozładowania za pomocą tranzystorów MOSFET, chroniąc baterię oraz podłączone urządzenie. Powrót do pracy następuje automatycznie po usunięciu usterki — nie jest wymagany ręczny reset.
Jakiego napięcia ładowarki powinienem użyć?
Dla pakietu 3S Li-Ion ładowarka musi dostarczać dokładnie 12.6V — jest to napięcie pełnego naładowania dla trzech ogniw połączonych szeregowo. Używaj dedykowanej ładowarki 3S z ograniczeniem prądowym; nieodpowiedni zasilacz może uszkodzić ogniwa, nawet jeśli BMS jest zamontowany.
Czy przy dużych prądach potrzebny jest radiator?
Przy prądach rzędu 20–30A moduł pracuje bez dodatkowego chłodzenia. Jeśli planujesz długotrwałą pracę blisko granicy 60A, zalecamy naklejenie małego radiatora na tranzystory MOSFET lub zapewnienie aktywnej wentylacji — długotrwała praca w wysokiej temperaturze skraca żywotność komponentów.
