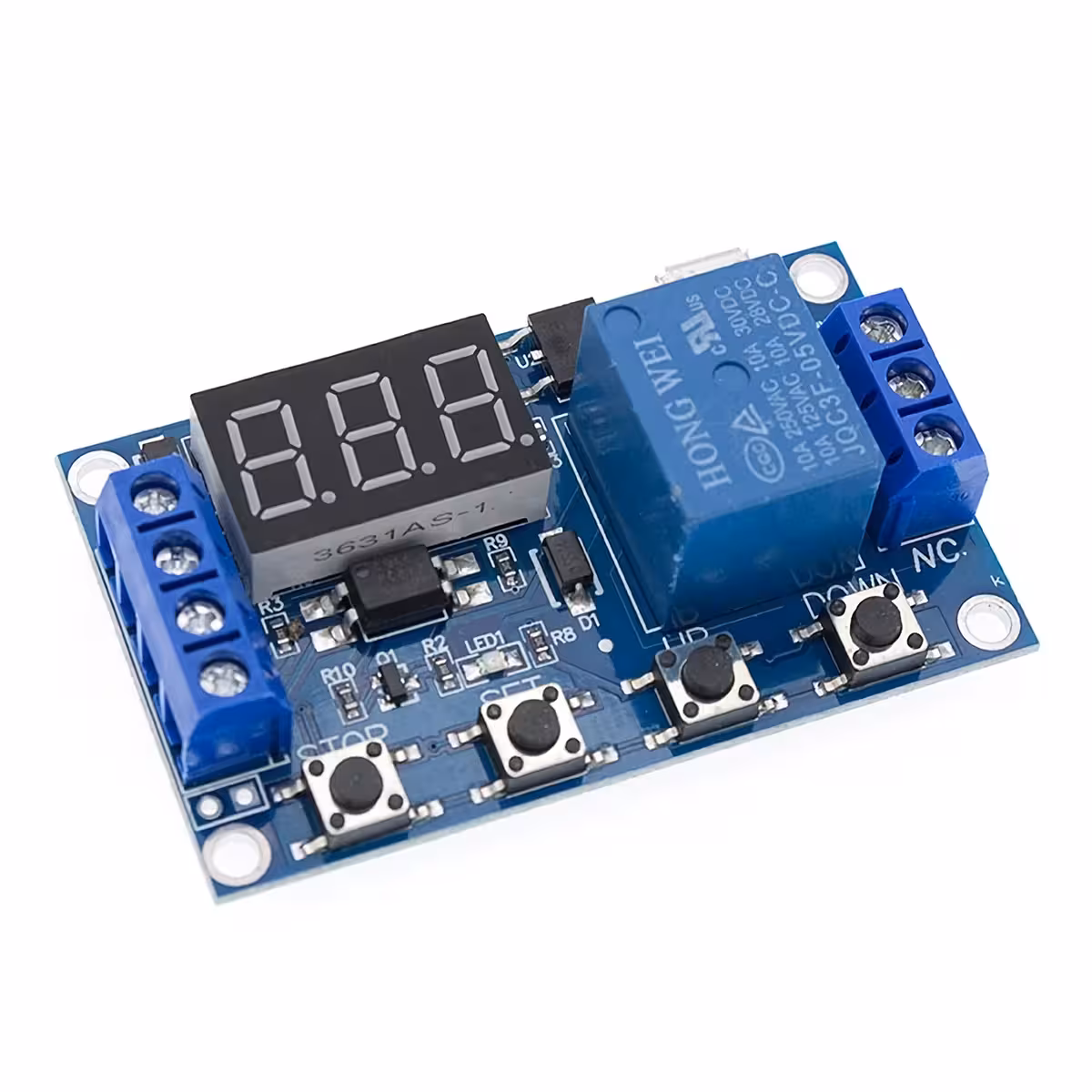

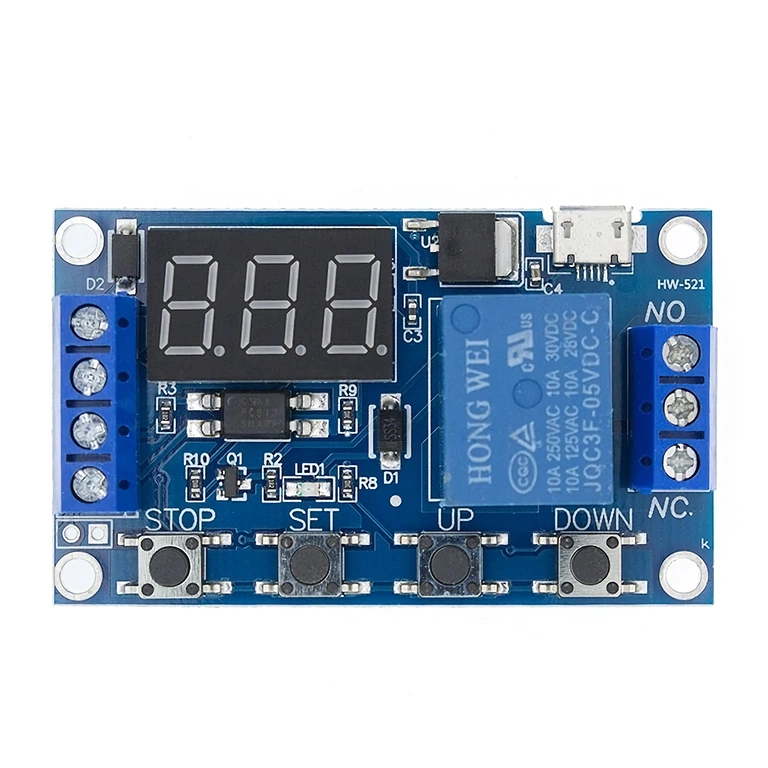

Programowalny moduł przekaźnika czasowego z wyświetlaczem — precyzyjne sterowanie od 0,1 sekundy do 999 minut
Potrzebujesz uruchomić pompę dokładnie po 30 sekundach, cyklicznie sterować wentylacją lub wyzwolić sygnał o precyzyjnie określonym czasie za pomocą Arduino? Bez dedykowanego sterownika czasowego łatwo o prowizoryczne rozwiązania, które zawodzą w kluczowych momentach. Ten programowalny moduł przekaźnika z wyświetlaczem to gotowe rozwiązanie, oferujące cztery konfigurowalne tryby pracy oraz szeroki zakres ustawień czasu od 0,1 sekundy do nawet 999 minut.

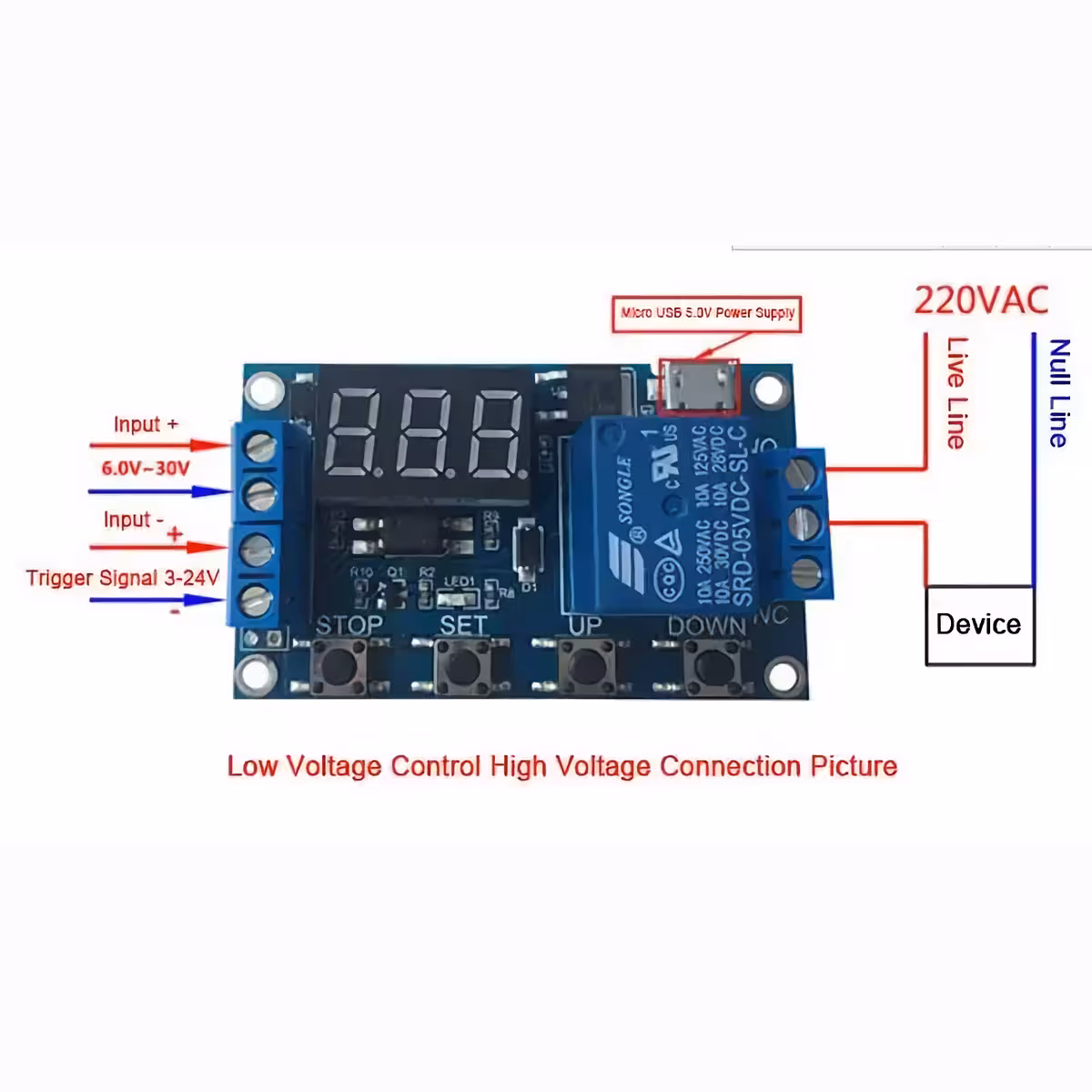

Uwaga: Styki przekaźnika są pasywne i odsłonięte. Podłączenie do napięcia 220VAC powinno być wykonywane wyłącznie przez osobę posiadającą odpowiednie uprawnienia.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Izolacja optoizolacyjna — obwód sterujący i wykonawczy są od siebie odseparowane elektrycznie, co chroni mikrokontroler (Arduino, PLC) przed przepięciami pochodzącymi z obciążeń indukcyjnych.
- 4 tryby pracy (P1–P4) — od prostego impulsu o ustalonej długości, po powtarzalne cykle włącz/wyłącz z określoną liczbą powtórzeń, bez konieczności pisania dodatkowego kodu.
- Trzystopniowa rozdzielczość czasowa — przełączanie między 0,1s, 1s oraz 1min za pomocą jednego przycisku, bez konieczności resetowania pozostałych ustawień.
- Cyfrowy wyświetlacz z odliczaniem — podgląd w czasie rzeczywistym pozostałego czasu oraz wskaźnik stanu przekaźnika.
- Pamięć nieulotna — wszystkie ustawienia są zapisywane automatycznie i pozostają w pamięci urządzenia nawet po odłączeniu zasilania.

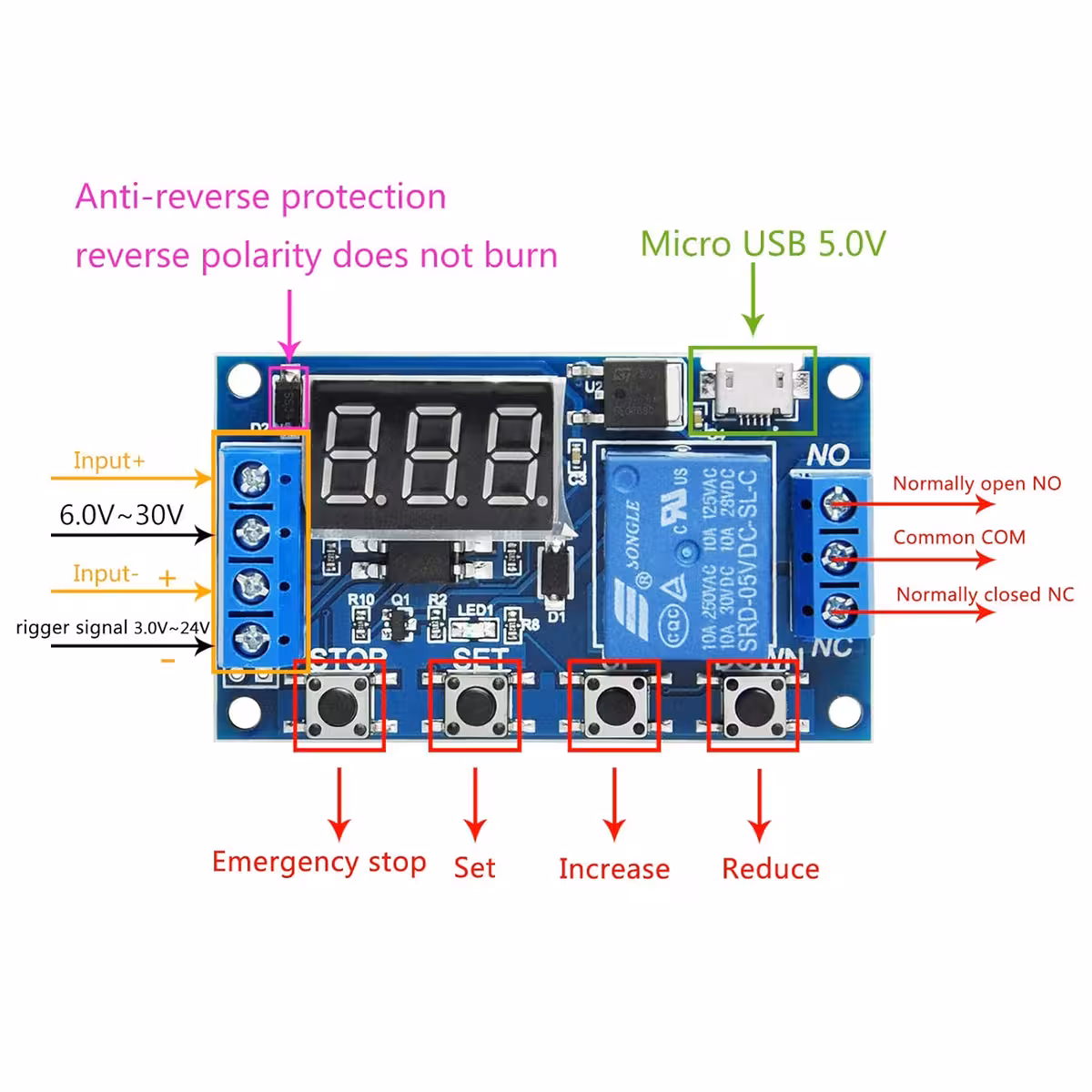

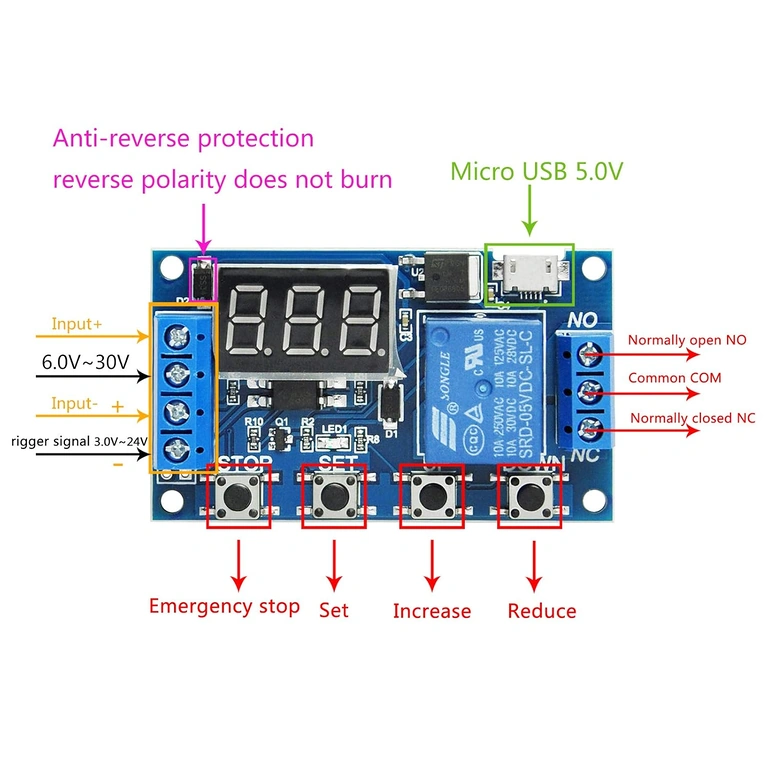

- Podwójne zasilanie — możliwość zasilania przez port MicroUSB 5V (np. z powerbanka) lub przez złącza śrubowe 6–30V DC, co ułatwia integrację w szafach sterowniczych.
- Kompaktowe wymiary 62 × 38 × 17 mm — moduł zmieści się w każdej obudowie DIY lub panelu sterowniczym, nie zajmując zbędnego miejsca.
Szczegóły i wydajność
Przekaźnik o obciążalności 5A obsługuje urządzenia zasilane napięciem do 30V DC lub 220V AC — to wystarczająco dużo dla małych silników, pomp, elektrozaworów czy domowych urządzeń elektrycznych. Izolacja optoizolacyjna jest kluczowa w środowiskach o dużych zakłóceniach elektromagnetycznych: Twój mikrokontroler pozostanie bezpieczny, nawet przy przełączaniu wymagających odbiorników.
Cztery tryby pracy (P1–P4) pozwalają na realizację różnych scenariuszy bez zewnętrznej logiki. Parametr LOP w trybie P3 odpowiada za liczbę cykli ON/OFF — ustawienie wartości 0 oznacza pracę ciągłą. Przycisk STOP pełni funkcję natychmiastowego wyłącznika awaryjnego, niezależnie od aktualnego stanu odliczania.
| Parametr | Wartość / Szczegóły |
|---|---|
| Napięcie zasilania | 5V MicroUSB lub 6–30V DC (złącza śrubowe) |
| Sygnał wyzwalający (trigger) | High Level 3–24V DC |
| Typ izolacji | Optoizolator |
| Maksymalny prąd przełączania | 5A przy 30V DC lub 220V AC |
| Zakres czasowy | 0,1 s – 999 min |
| Rozdzielczość czasowa | 0,1 s / 1 s / 1 min (zależna od pozycji przecinka) |
| Tryby pracy | P1 – Impuls, P2 – Opóźnienie, P3 – Cykl ON/OFF, P4 – Opóźnienie po sygnale |
| Wyświetlacz | Cyfrowy, odliczanie w górę/dół + wskaźnik stanu |
| Pamięć parametrów | Nieulotna (zachowuje ustawienia po zaniku zasilania) |

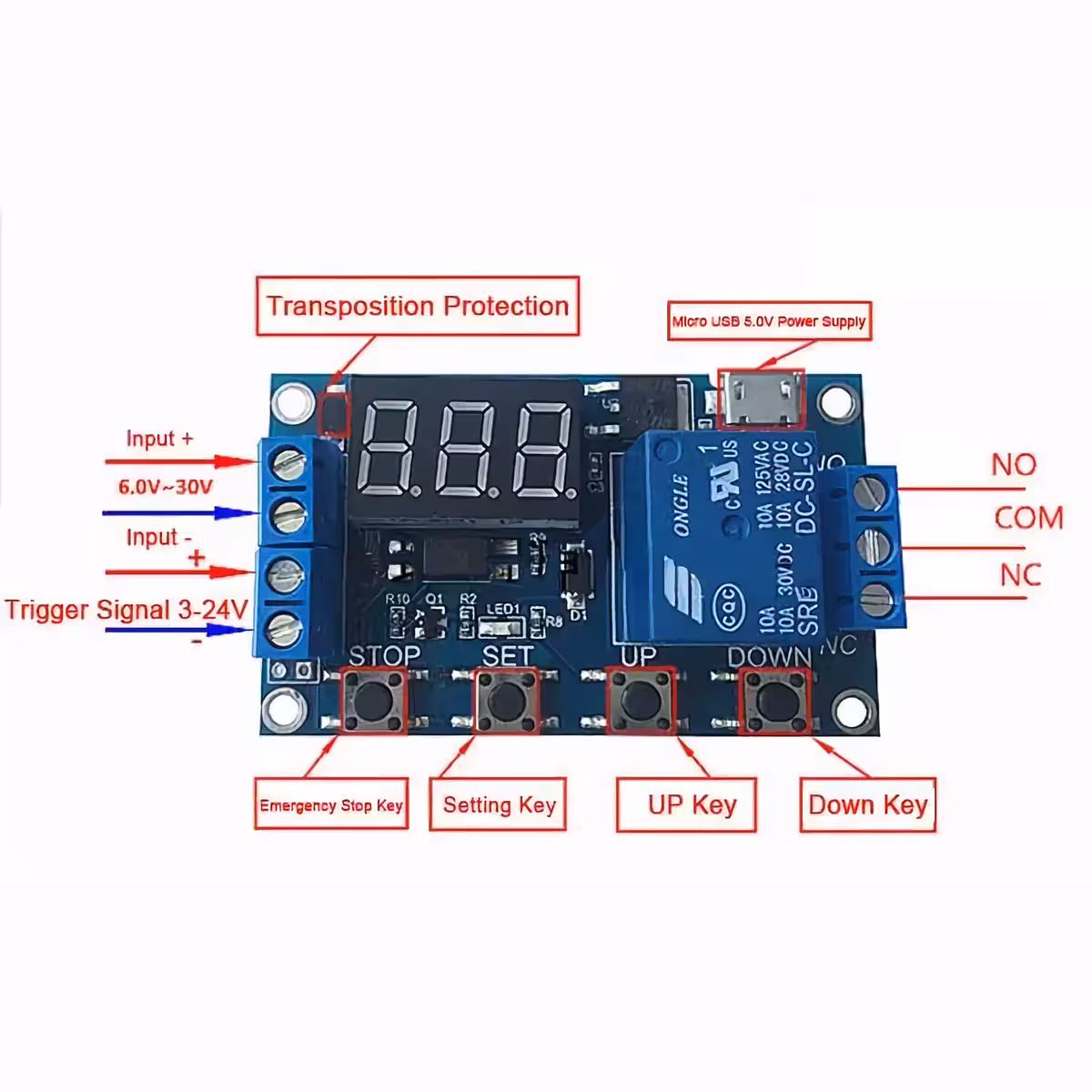

| Przyciski sterujące | SET / UP / DOWN / STOP |
| Wymiary | 62 × 38 × 17 mm |
Instrukcja programowania i obsługi

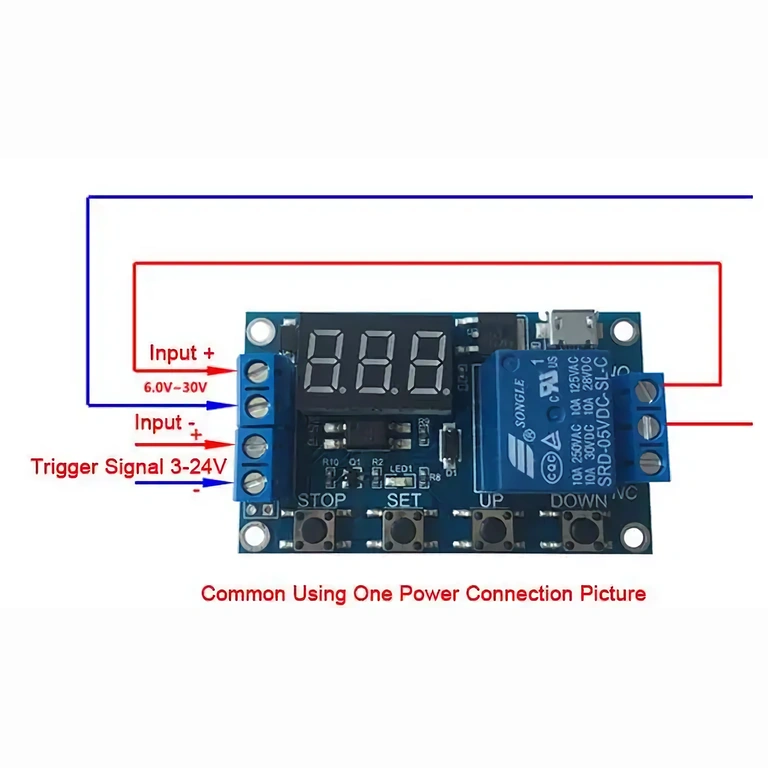

- Podłącz zasilanie: 5V MicroUSB lub 6–30V DC do zacisków. Wyświetlacz zaświeci się, potwierdzając gotowość do pracy.
- Przytrzymaj przycisk SET przez 2 sekundy, aby wejść w menu wyboru trybu pracy.
- Użyj przycisków UP i DOWN, aby wybrać tryb P1, P2, P3 lub P4. Krótkie naciśnięcie SET zatwierdza wybór i pozwala przejść do parametrów (OP, CL, LOP).
- Aby zmienić rozdzielczość czasową, naciśnij krótko przycisk STOP w menu ustawień — przecinek dziesiętny przesunie się, zmieniając jednostkę (0,1s / 1s / 1min). Przykład: wartość 03.2 oznacza 3,2 sekundy.
- Po wprowadzeniu wartości przytrzymaj SET przez 2 sekundy, aby zapisać konfigurację i wrócić do ekranu głównego. Parametry zostaną zapamiętane na stałe.
- Przycisk STOP w trybie pracy pozwala na ręczne włączenie/wyłączenie przekaźnika i służy jako wyłącznik awaryjny.
Zawartość zestawu

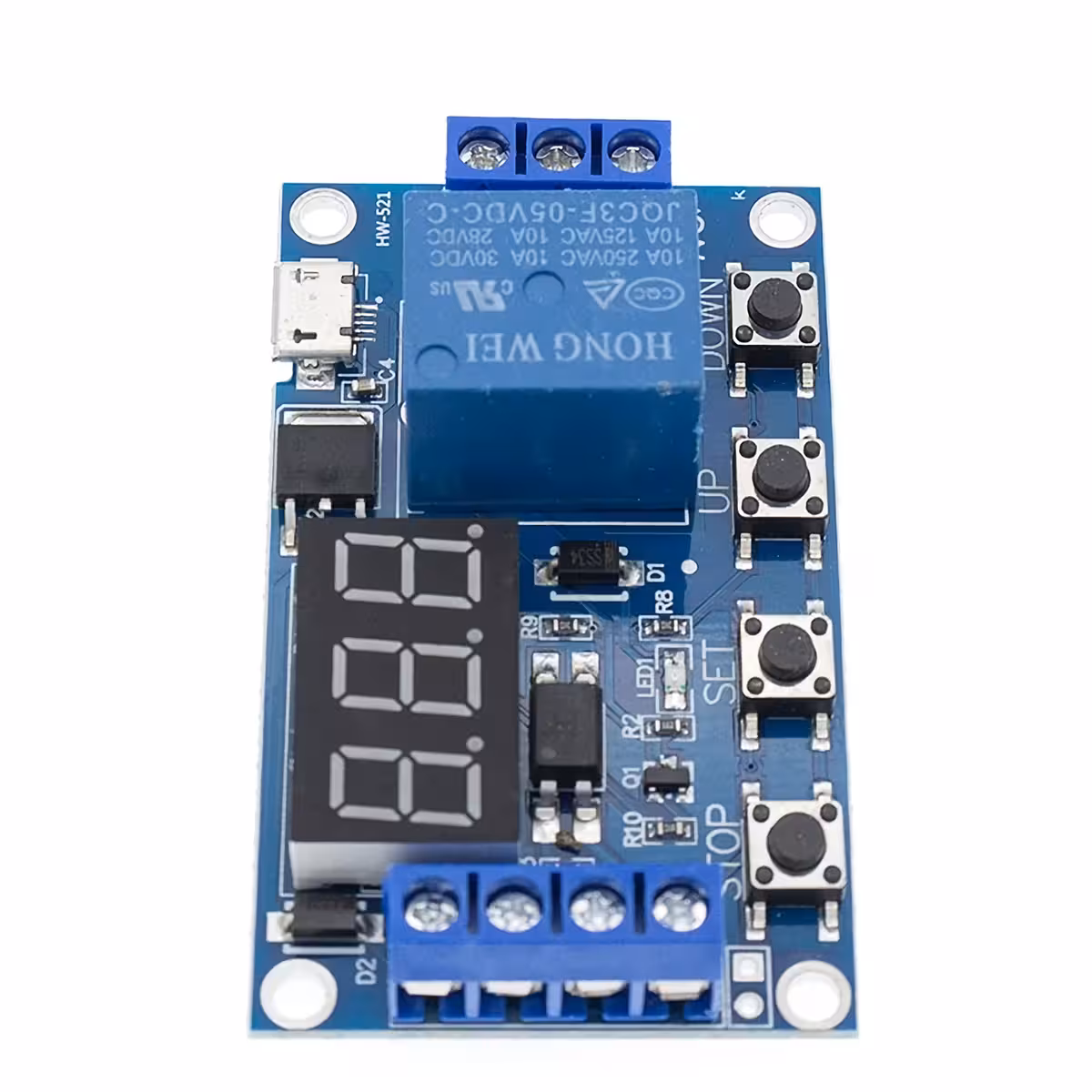

- 1× Programowalny moduł przekaźnika czasowego z wyświetlaczem

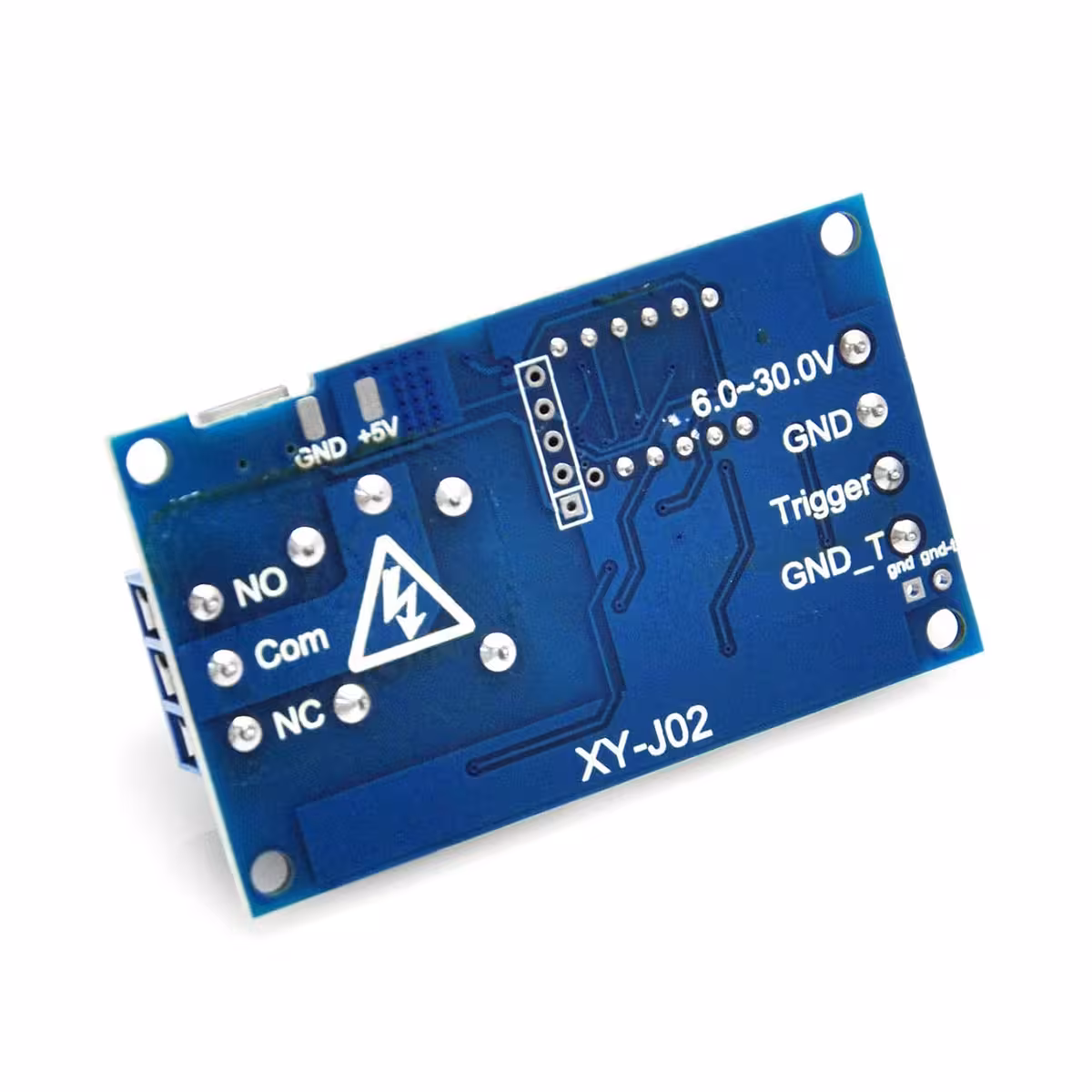

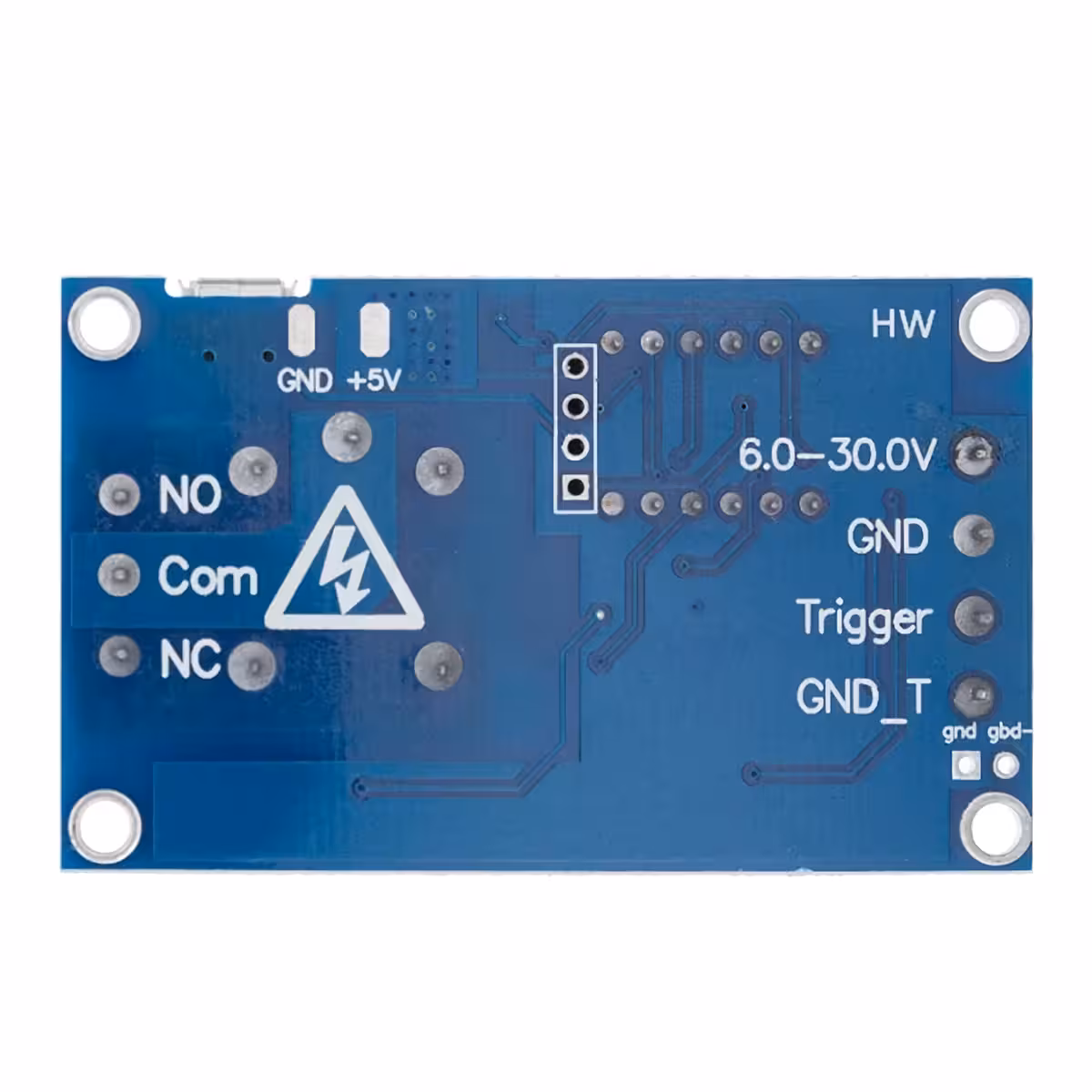

- Złącza śrubowe do zasilania i wyjścia przekaźnika (zamontowane na płytce)
- Port MicroUSB do alternatywnego zasilania 5V
Najczęściej zadawane pytania (FAQ)
Czy mogę zasilić moduł bezpośrednio z powerbanka przez MicroUSB?
Tak. Port MicroUSB obsługuje standardowe napięcie 5V, więc każdy powerbank lub ładowarka do telefonu zapewnią poprawne zasilanie. Jest to bardzo wygodne przy testach na stole warsztatowym lub w projektach mobilnych.
Jakie obciążenia może bezpiecznie przełączać przekaźnik?
Przekaźnik obsługuje do 5A przy 30V DC lub 220V AC. W przypadku silników lub pomp o dużym prądzie rozruchowym zalecamy zastosowanie dodatkowego stycznika — przekaźnik w module będzie wtedy pełnił rolę sygnału sterującego, nie przejmując bezpośrednio dużego obciążenia.
Czy pin 3,3V z ESP32 może wyzwolić moduł?
Tak. Wejście wyzwalające (trigger) akceptuje sygnały High Level w zakresie 3V – 24V DC, więc piny cyfrowe z Arduino, ESP32 czy Raspberry Pi mogą bezpośrednio sterować modułem bez dodatkowych rezystorów.
Co stanie się z ustawieniami po zaniku zasilania?
Ustawienia są bezpieczne. Moduł posiada pamięć nieulotną — wybrany tryb, czasy OP i CL oraz liczba cykli LOP pozostają zapisane bez względu na to, ile razy odłączysz zasilanie.
Jak działa tryb P3 i jak ograniczyć liczbę cykli?
Tryb P3 wykonuje automatyczny cykl ON/OFF. Parametr LOP określa liczbę powtórzeń — ustawienie wartości 0 oznacza pracę w pętli nieskończonej. P3.1 startuje po sygnale zewnętrznym, natomiast P3.2 uruchamia się automatycznie po podaniu zasilania.
