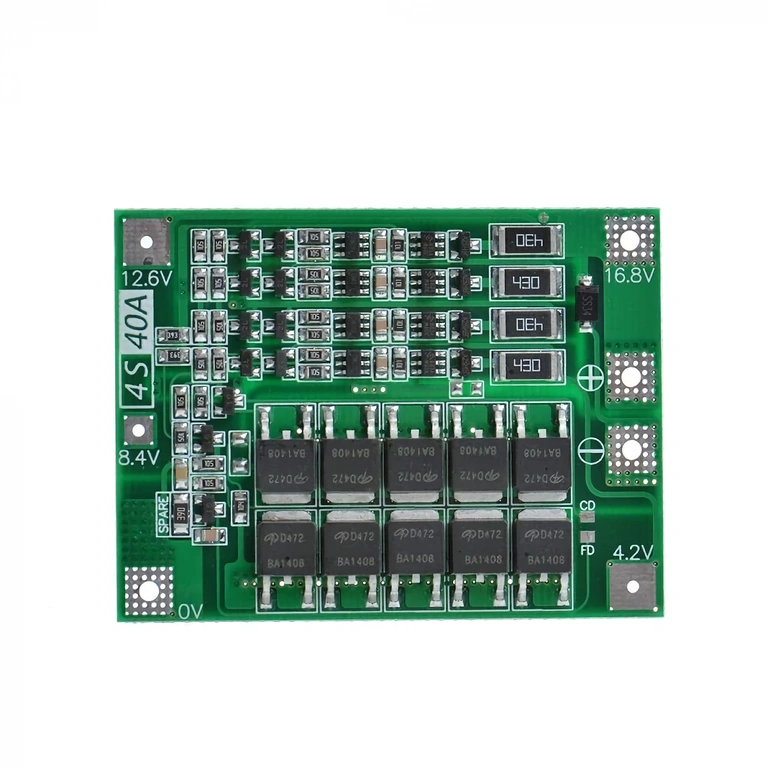

BMS 4S 40A z balanserem – pełna ochrona pakietów Li-Ion 18650 14.8V
Twoje akumulatory tracą pojemność szybciej, niż powinny? Zazwyczaj problemem nie są same ogniwa, lecz brak odpowiedniego układu, który dba o ich równomierne naładowanie. Nasz moduł BMS 4S 40A monitoruje napięcie każdego ogniwa z osobna i automatycznie wyrównuje energię w całym pakiecie – bez Twojej ingerencji.
Uwaga: Moduł przeznaczony wyłącznie do konfiguracji 4S Li-Ion (napięcie nominalne 14.8V). Nie współpracuje z ogniwami LiFePO4 ani NiMH.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Aktywny balans ogniw — gdy różnica napięć przekroczy 0.1V, prąd jest automatycznie kierowany do ogniw o niższym potencjale, zapewniając precyzyjne naładowanie do 4.2V ± 0.03V
- 40A prądu ciągłego, 70A chwilowego — bez problemu obsłuży silniki wkrętarek, dronów czy odkurzaczy automatycznych, radząc sobie z nagłymi skokami poboru prądu

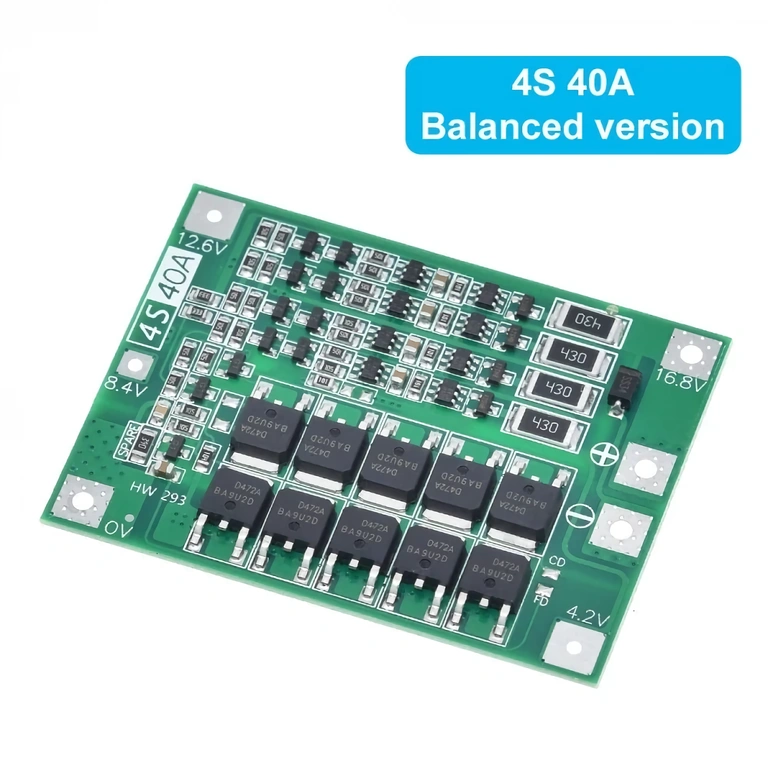

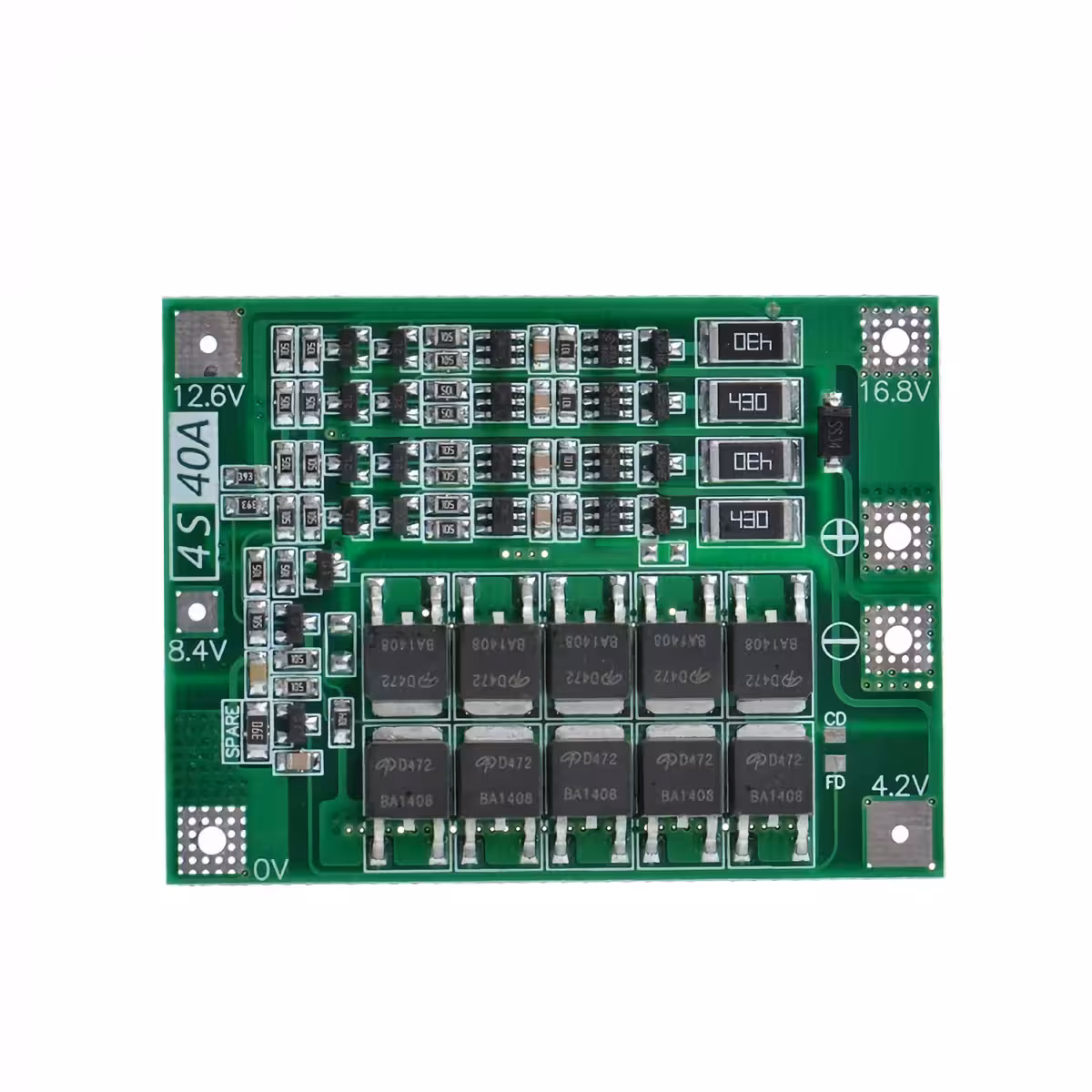

- 10 wydajnych tranzystorów MOSFET — niższa rezystancja wewnętrzna i lepsze odprowadzanie ciepła w porównaniu do standardowych modułów z 6 tranzystorami
- Błyskawiczne zabezpieczenie przeciwzwarciowe — tranzystory reagują w mikrosekundach, chroniąc ogniwa przed uszkodzeniem; moduł samoczynnie wznawia pracę po usunięciu awarii
- Kompaktowe wymiary: 60 × 45 × 3.4 mm — łatwy montaż w niemal każdej obudowie DIY bez konieczności przeróbek
Szczegóły techniczne i wydajność
Każde ogniwo posiada dedykowany układ kontrolny. Gdy jedno z nich osiągnie wyższe napięcie, prąd 100 mA przy 4.2V jest przekierowywany przez rezystor balansujący. Podczas rozładowywania układ pilnuje, aby żadne ogniwo nie spadło poniżej 3.2V ± 0.1V, co zapobiega nieodwracalnej degradacji chemii Li-Ion. Maksymalny prąd ładowania wynosi 20A, przy napięciu wejściowym w zakresie 16.8V – 18.1V DC.
| Parametr | Wartość / Szczegóły |
|---|---|
| Napięcie wejściowe (ładowanie) | 16.8V – 18.1V DC |
| Maksymalny prąd ładowania | 20A (ciągły) |
| Maksymalny prąd rozładowania | 40A (ciągły), 70A (chwilowy) |
| Napięcie maksymalne na ogniwo | 4.2V ± 0.03V |
| Napięcie minimalne na ogniwo | 3.2V ± 0.1V |
| Liczba tranzystorów MOSFET | 10 |
| Prąd balansowania | 100 mA przy 4.2V |
| Zintegrowane zabezpieczenia | Przeładowanie, nadmierne rozładowanie, zwarcie, przetężenie, balansowanie |
| Wymiary | 60 × 45 × 3.4 mm |
| Kompatybilność | 4S Li-Ion 18650 (14.8V nominalnie) |
Zawartość zestawu
- 1× Moduł BMS 4S 40A z balanserem
Najczęściej zadawane pytania
Czy mogę użyć tego BMS z ogniwami LiFePO4?
Nie. Moduł jest skalibrowany pod ogniwa Li-Ion z napięciem maksymalnym 4.2V. Ogniwa LiFePO4 mają inną charakterystykę napięciową (max. 3.6V) i wymagają dedykowanego BMS, w przeciwnym razie grozi im przeładowanie i zniszczenie.
Jakiej ładowarki powinienem użyć?
Należy stosować ładowarkę typu CC/CV o napięciu wyjściowym dokładnie 16.8V i prądzie do 20A. Każda standardowa ładowarka do pakietów 4S Li-Ion będzie w pełni kompatybilna.
Czy moduł sprawdzi się w wkrętarce lub dronie?
Tak. Prąd ciągły 40A oraz chwilowy 70A pozwalają na swobodną pracę z elektronarzędziami i silnikami dronów, bez ryzyka niepotrzebnego odcinania zasilania przez zabezpieczenia.
Co się stanie w przypadku zwarcia?
Tranzystory MOSFET natychmiast odcinają wyjście, chroniąc ogniwa przed uszkodzeniem. Po usunięciu przyczyny zwarcia i ponownym podłączeniu, moduł automatycznie wraca do normalnego trybu pracy – nie wymaga ręcznego resetowania.

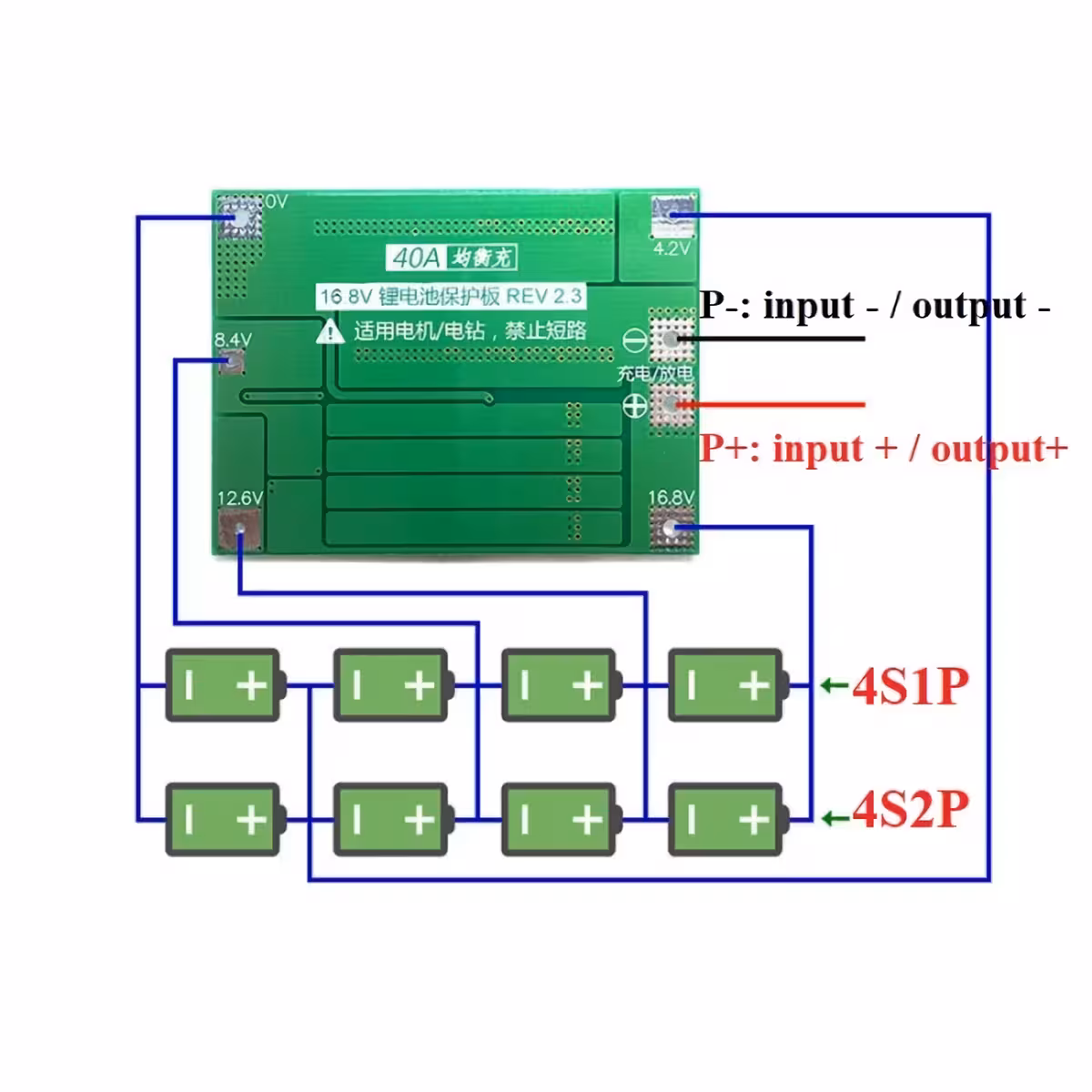

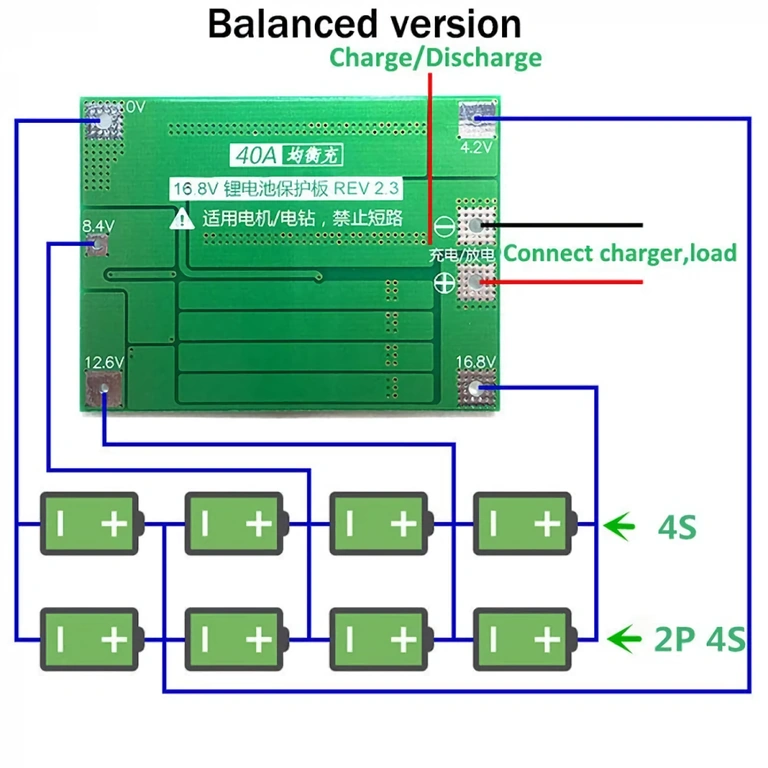

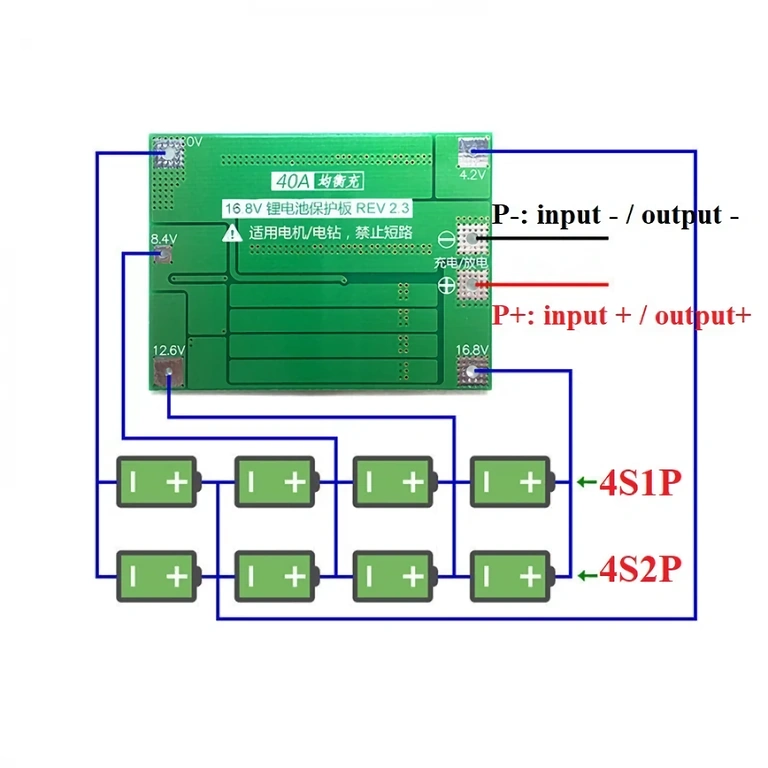

Czy mogę łączyć ogniwa równolegle (np. 4S2P)?
Tak. Możesz zwiększyć pojemność pakietu, stosując konfiguracje 4S2P lub 4S3P, pod warunkiem, że całkowity prąd rozładowania nie przekroczy 40A. Funkcja balansowania działa poprawnie niezależnie od liczby ogniw połączonych równolegle.
