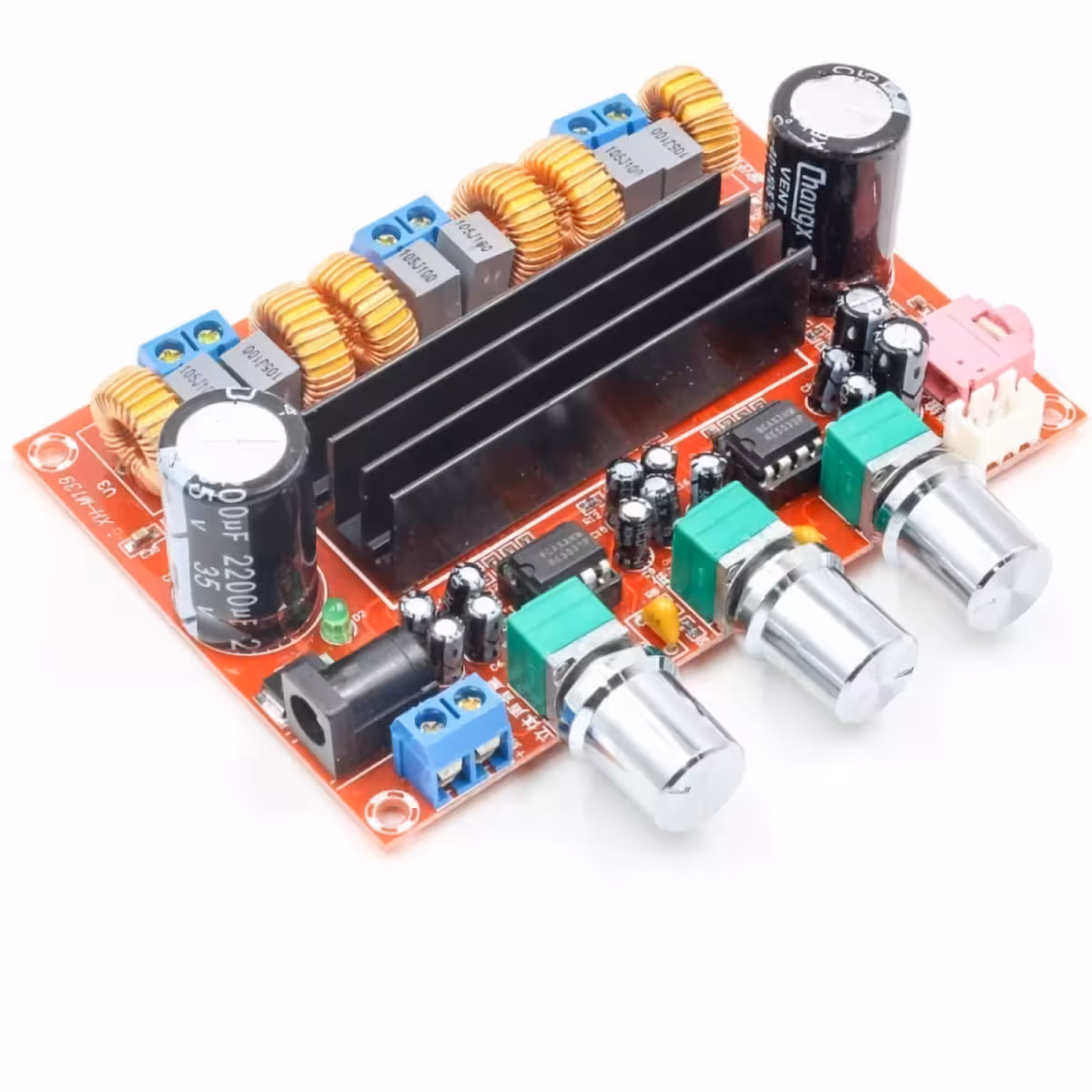

Wzmacniacz 2.1 TPA3116D2 – potężny bas 100W i czyste stereo w kompaktowym wydaniu

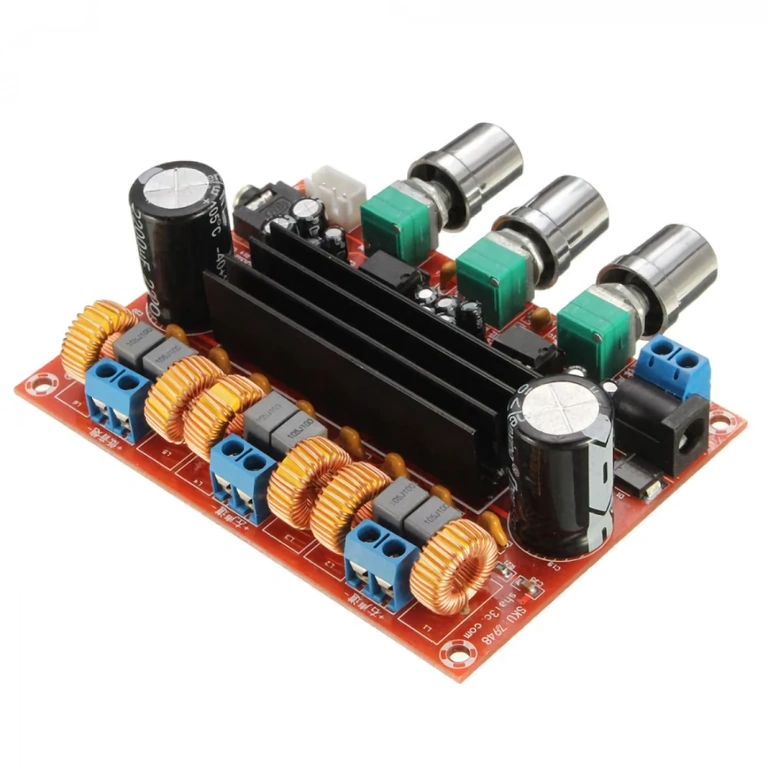

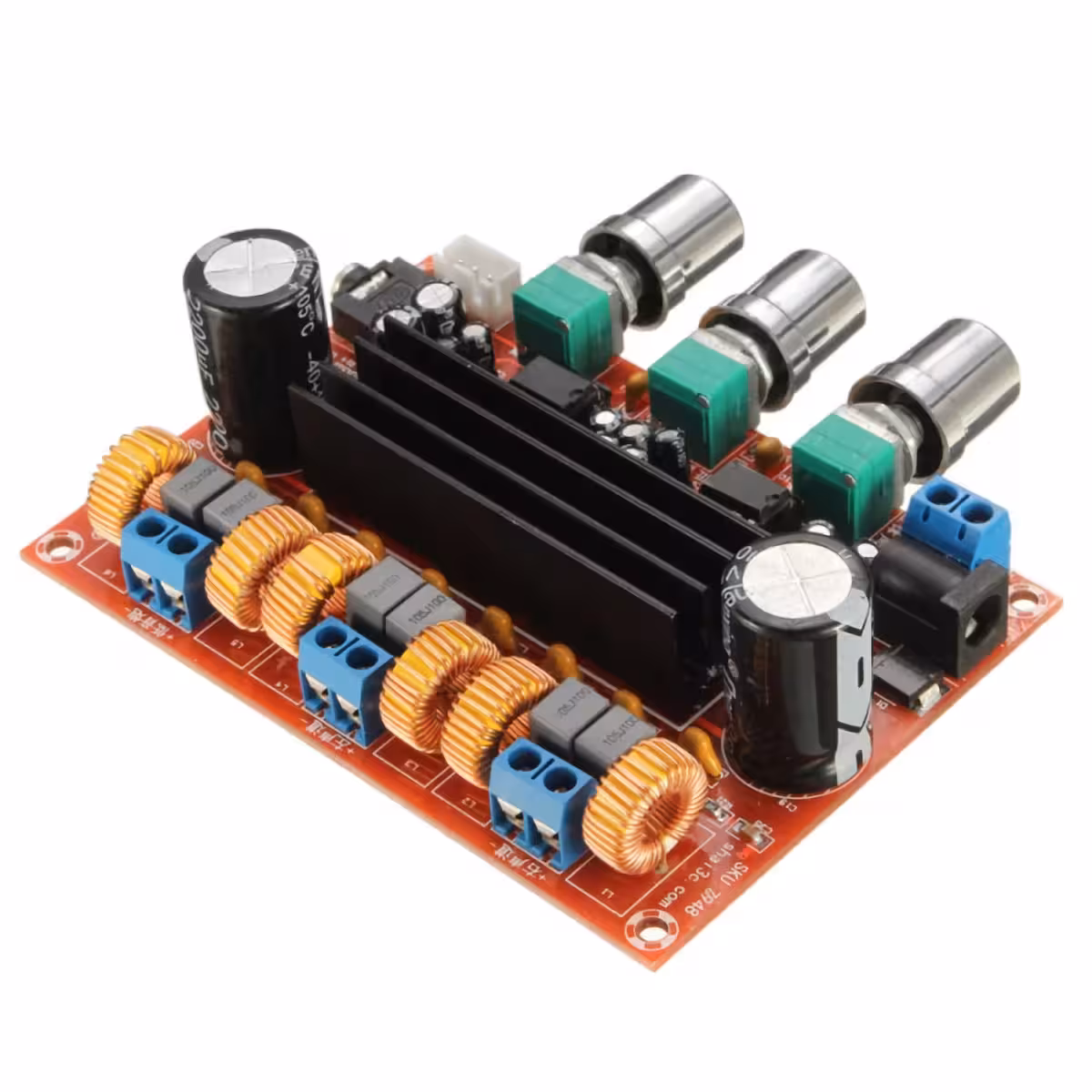

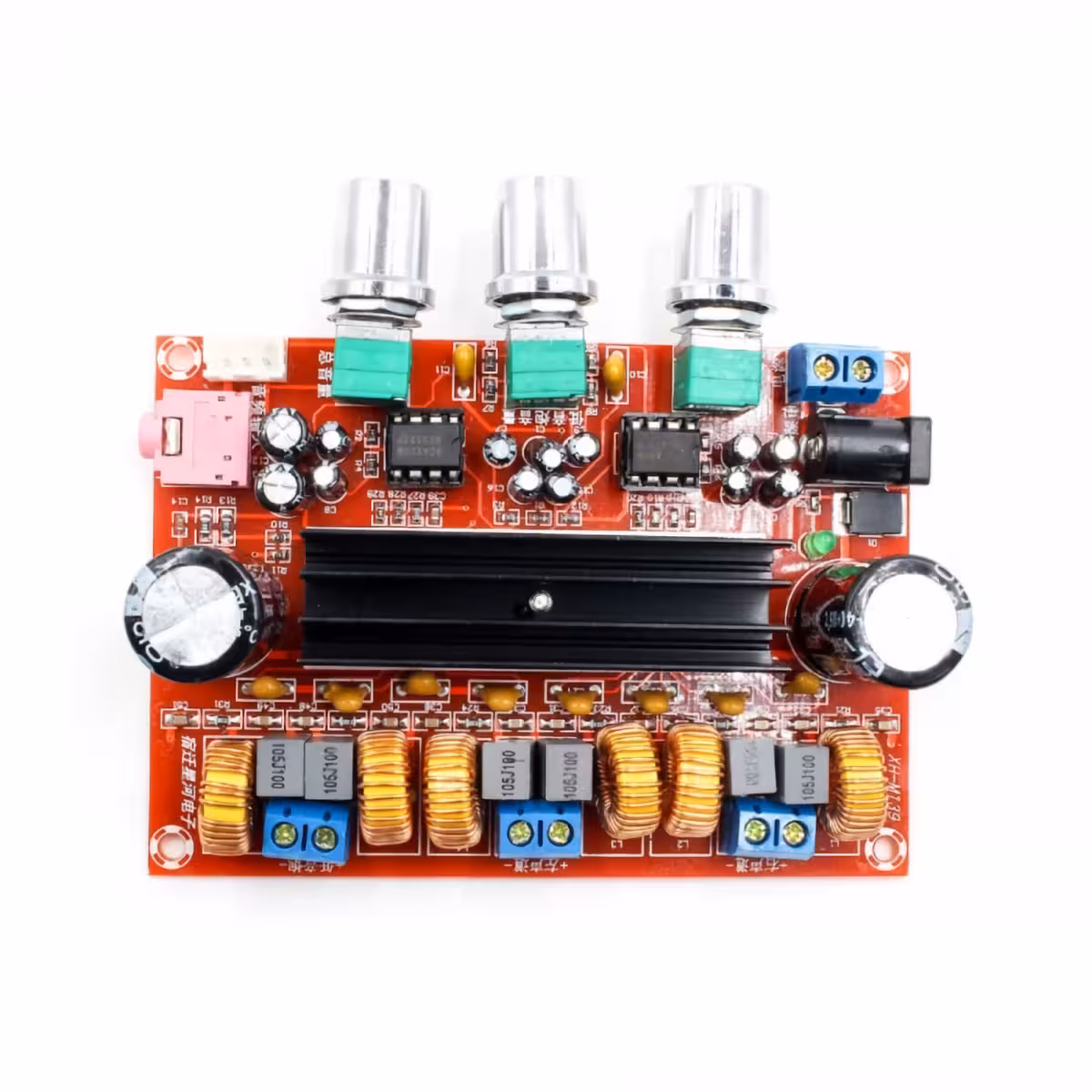

Szukasz mocnego brzmienia, głębokiego basu i krystalicznie czystego stereo bez konieczności wydawania fortuny na gotowe systemy audio? Moduł wzmacniacza 2.1 oparty na układzie TPA3116D2 to rozwiązanie dla Ciebie. Wykorzystuje dwa układy Texas Instruments, dedykowaną architekturę dla subwoofera oraz przedwzmacniacz NE5532, który zapewnia doskonałą jakość dźwięku. Wszystko to zamknięte na płytce PCB o wymiarach zaledwie 10×9 cm, gotowej do montażu w Twoim projekcie.
Uwaga: Maksymalną moc uzyskasz przy zasilaniu 24V DC i głośnikach 4 Ohm. Przy zasilaniu 12V lub głośnikach 8 Ohm moc wyjściowa będzie odpowiednio niższa. Zalecamy stosowanie stabilizowanego zasilacza o wydajności prądowej minimum 3A.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Dwa niezależne układy TPA3116D2 — jeden obsługuje kanały stereo L/R, drugi pracuje w trybie mostkowym (BTL) dedykowanym dla subwoofera, co eliminuje zakłócenia między kanałami
- 100W mocy dla subwoofera — prawdziwa konfiguracja mostkowa, zapewniająca głęboki, odczuwalny bas, a nie tylko tło
- Przedwzmacniacz NE5532 — niskoszumowy wzmacniacz operacyjny stosowany w profesjonalnym sprzęcie audio; umożliwia precyzyjną regulację tonów niskich, średnich i wysokich bezpośrednio na płytce
- SNR 100dB i częstotliwość przełączania 1.2MHz — artefakty przełączania znajdują się daleko poza pasmem słyszalnym, dzięki czemu dźwięk jest czysty i pozbawiony zniekształceń
- Dwa przełączalne wejścia audio — podłącz telefon i komputer jednocześnie i przełączaj się między nimi bez konieczności przepinania kabli
- Zasilanie 12–24V DC — moduł współpracuje z akumulatorami samochodowymi 12V, zasilaczami sieciowymi czy pakietami Li-Ion
- Kompaktowy format 10×9×2.5 cm — idealnie pasuje do obudów DIY, kolumn aktywnych czy zabudowy samochodowej
Szczegóły techniczne i wydajność
Architektura 2.1 została zaprojektowana z dbałością o detale: pierwszy układ TPA3116D2 obsługuje standardowe kanały stereo, podczas gdy drugi pracuje w trybie BTL (Bridge-Tied Load). Pozwala to na podwojenie napięcia na głośniku niskotonowym i dostarczenie do 100W ciągłej mocy bez potrzeby stosowania zewnętrznego zasilania.
Sekcja regulacji tonów oparta na NE5532 to aktywny przedwzmacniacz o paśmie przenoszenia od 14Hz do 100kHz. Dzięki temu zachowasz czystość wysokich tonów, pozwalając jednocześnie basom na pełną dynamikę. Całkowite zniekształcenia harmoniczne (THD) pozostają na bardzo niskim poziomie nawet przy wysokim poziomie głośności, co sprawia, że dźwięk jest przyjemny w odbiorze nawet podczas długich sesji odsłuchowych.
| Parametr | Wartość / Szczegóły |
|---|---|
| Typ wzmacniacza | Klasa D (cyfrowy) |
| Układy wzmacniające | 2 × TPA3116D2 (Texas Instruments) |
| Przedwzmacniacz / Tony | NE5532 (niskoszumowy dual op-amp) |
| Konfiguracja kanałów | 2.1 – Stereo (L/R) + dedykowany Subwoofer |
| Moc wyjściowa stereo | 2 × 50W |
| Moc wyjściowa subwoofer | 100W (tryb BTL) |
| Impedancja głośników | 4 – 8 Ohm |
| Napięcie zasilania | 12V – 24V DC, min. 3A |
| Pasmo przenoszenia | 14Hz – 100kHz |
| SNR (Stosunek sygnał/szum) | 100dB |
| Częstotliwość przełączania | 1.2MHz |
| Wejścia audio | 2 przełączalne wejścia (jack lub złącza śrubowe) |
| Regulacja | Potencjometry na płytce PCB |
| Wymiary modułu | 10 × 9 × 2.5 cm |
Instrukcja użytkowania
- Zasilanie: Podłącz stabilizowany zasilacz DC o napięciu 12V–24V i wydajności min. 3A, zachowując polaryzację (+ i –). Dla uzyskania pełnej mocy zalecamy 24V / 5A.
- Podłączenie głośników: Głośniki stereo (4–8Ω) podłącz do zacisków L+ / L– oraz R+ / R–. Subwoofer (4–8Ω, min. 80W RMS) podłącz do zacisków SUB.
- Wybór źródła: Podłącz urządzenia do wejść audio i wybierz aktywne źródło za pomocą przełącznika lub zworki na płytce.
- Regulacja: Uruchom zestaw przy minimalnym poziomie głośności, a następnie stopniowo zwiększaj moc. Dostosuj potencjometry głośności, poziomu subwoofera oraz tonów niskich i wysokich.
- Chłodzenie: Zapewnij odpowiednią cyrkulację powietrza. Przy zasilaniu 24V lub długotrwałej pracy na wysokiej głośności, warto zamontować radiator na układach TPA3116D2.
Zawartość zestawu

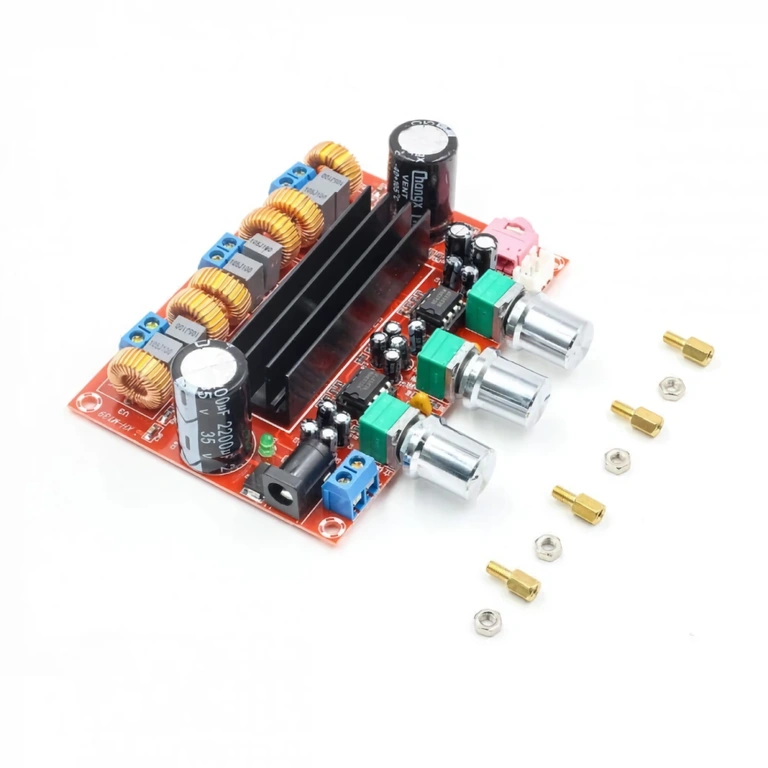

- 1 × Moduł wzmacniacza 2.1 TPA3116D2 (w pełni zmontowana płytka PCB)
Najczęściej zadawane pytania
Jakie głośniki są kompatybilne z tym modułem?
Każdy głośnik o impedancji od 4 do 8 Ohm. Dla subwoofera zalecamy głośnik o mocy co najmniej 80–100W RMS — głośnik 50W może ulec przeciążeniu przy wysokim poziomie głośności.
Jakiego zasilacza potrzebuję?
Wymagany jest stabilizowany zasilacz DC o napięciu 12V–24V i natężeniu min. 3A. Dla maksymalnej mocy: 24V / 5A. Moduł świetnie sprawdzi się również przy zasilaniu z akumulatora 12V w projektach car audio.
Czy potrzebny jest radiator?
Przy zasilaniu 12V i umiarkowanej głośności nie jest wymagany. Jednak przy zasilaniu 24V lub długiej pracy pod dużym obciążeniem, mały radiator na układach TPA3116D2 znacząco wydłuży żywotność modułu.
Czy mogę używać obu wejść audio jednocześnie?
Nie jednocześnie — moduł posiada system wyboru aktywnego wejścia. Możesz podłączyć dwa źródła (np. telefon i laptop) i przełączać się między nimi bez konieczności odłączania kabli.
