Cyfrowy miernik panelowy 0–100V 0–10A – precyzyjny odczyt i czytelny wyświetlacz LED
Podczas budowy własnego zasilacza laboratoryjnego, panelu sterowania czy systemu fotowoltaicznego, kluczowe jest stałe monitorowanie napięcia i natężenia prądu. Zamiast korzystać z zewnętrznego multimetru, warto postawić na sprawdzone rozwiązanie montażowe. Ten cyfrowy woltomierz i amperomierz pozwala na wygodny odczyt parametrów w czasie rzeczywistym, bezpośrednio na obudowie Twojego urządzenia.
Uwaga: Moduł wymaga zasilania DC 4–30V. W przypadku pomiaru napięć powyżej 30V, należy zastosować oddzielne zasilanie dla samego modułu (zgodnie ze schematem nr 2).
Dlaczego warto wybrać ten model? (Kluczowe zalety):

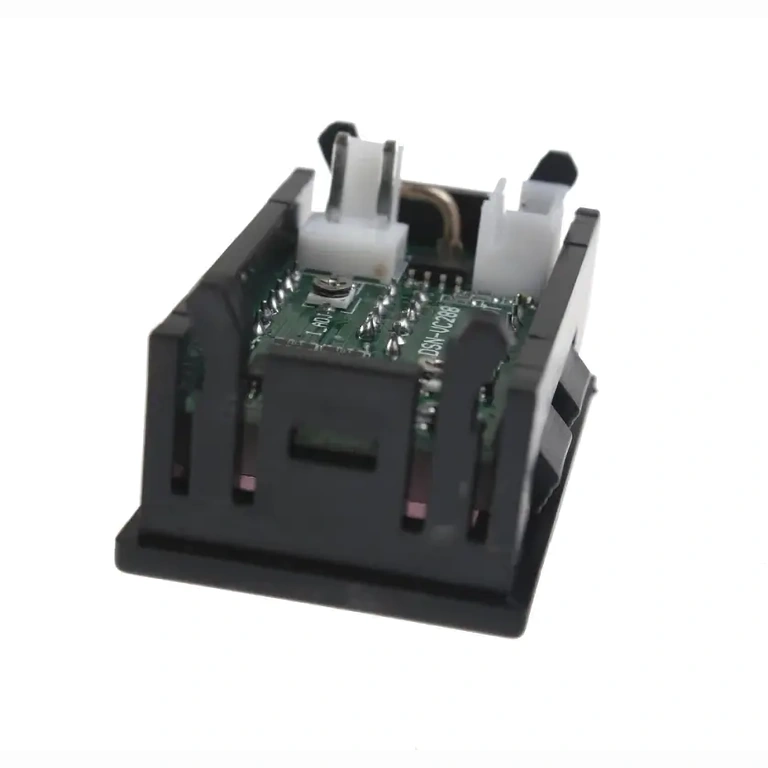

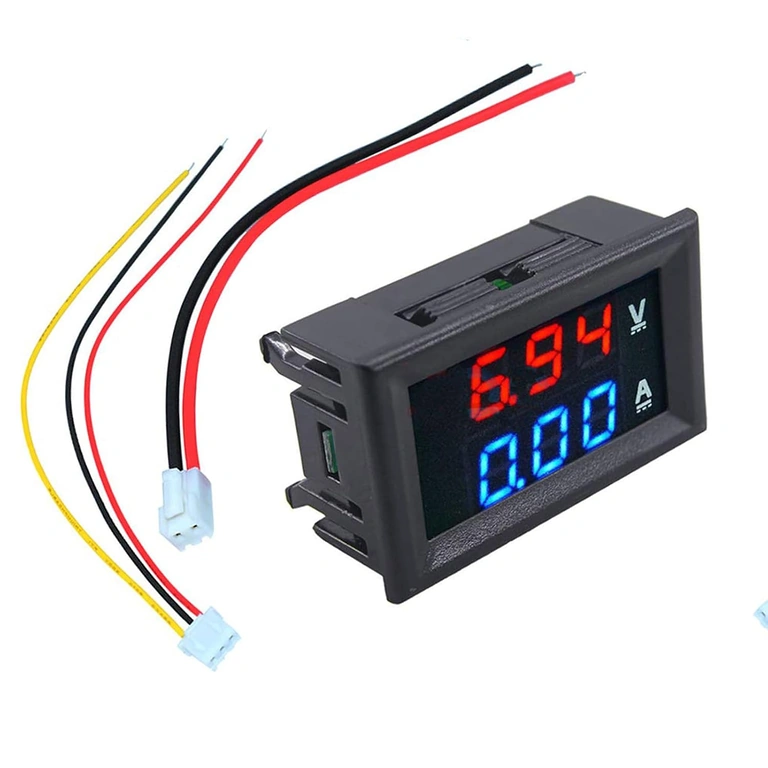

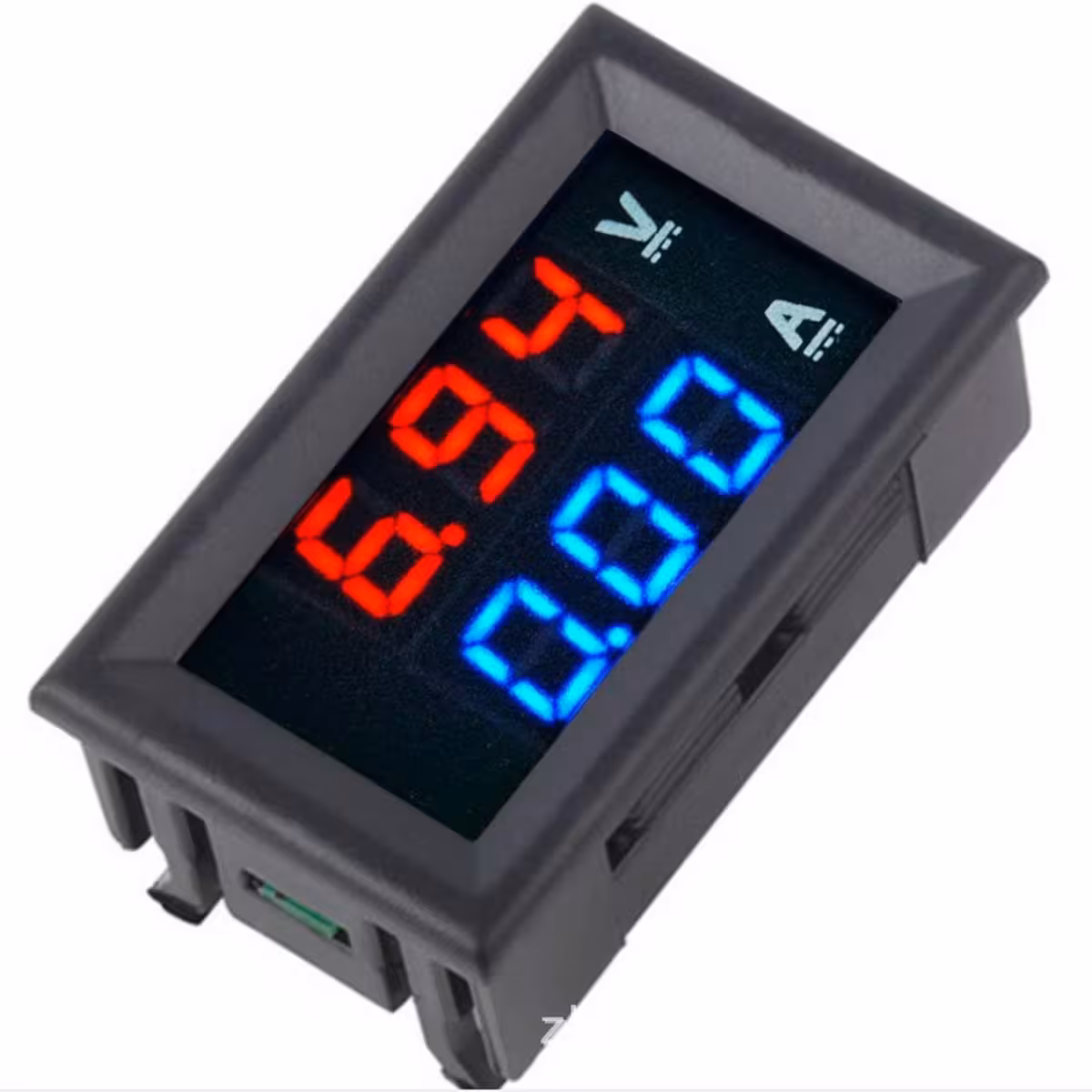

- Podwójny wyświetlacz LED (czerwono-niebieski) — cyfry o wysokości 0.28″ zapewniają doskonałą widoczność nawet w słabym oświetleniu lub w pełnym słońcu. Napięcie wyświetlane jest na czerwono, a natężenie na niebiesko.
- Wbudowany bocznik (shunt) — nie potrzebujesz żadnych dodatkowych elementów zewnętrznych do pomiaru prądu do 10A; urządzenie jest gotowe do pracy od razu po podłączeniu.
- Wysoka precyzja ±1% — rozdzielczość 0.1V oraz 0.01A sprawia, że miernik świetnie sprawdzi się w projektach DIY, systemach solarnych 12V/24V czy zasilaczach regulowanych.
- Elastyczność podłączenia — możliwość zasilania wspólnego (dla układów poniżej 30V) lub separowanego (do 100V), co pozwala na szerokie zastosowanie w różnych projektach.
- Niski pobór prądu (≤20 mA) — miernik nie obciąża monitorowanego układu, co jest szczególnie istotne w urządzeniach zasilanych bateryjnie.
- Łatwy montaż — standardowy otwór montażowy 46×27 mm, przewody o długości 15 cm w zestawie oraz wygodne zaczepy mocujące.
Dane techniczne i wydajność

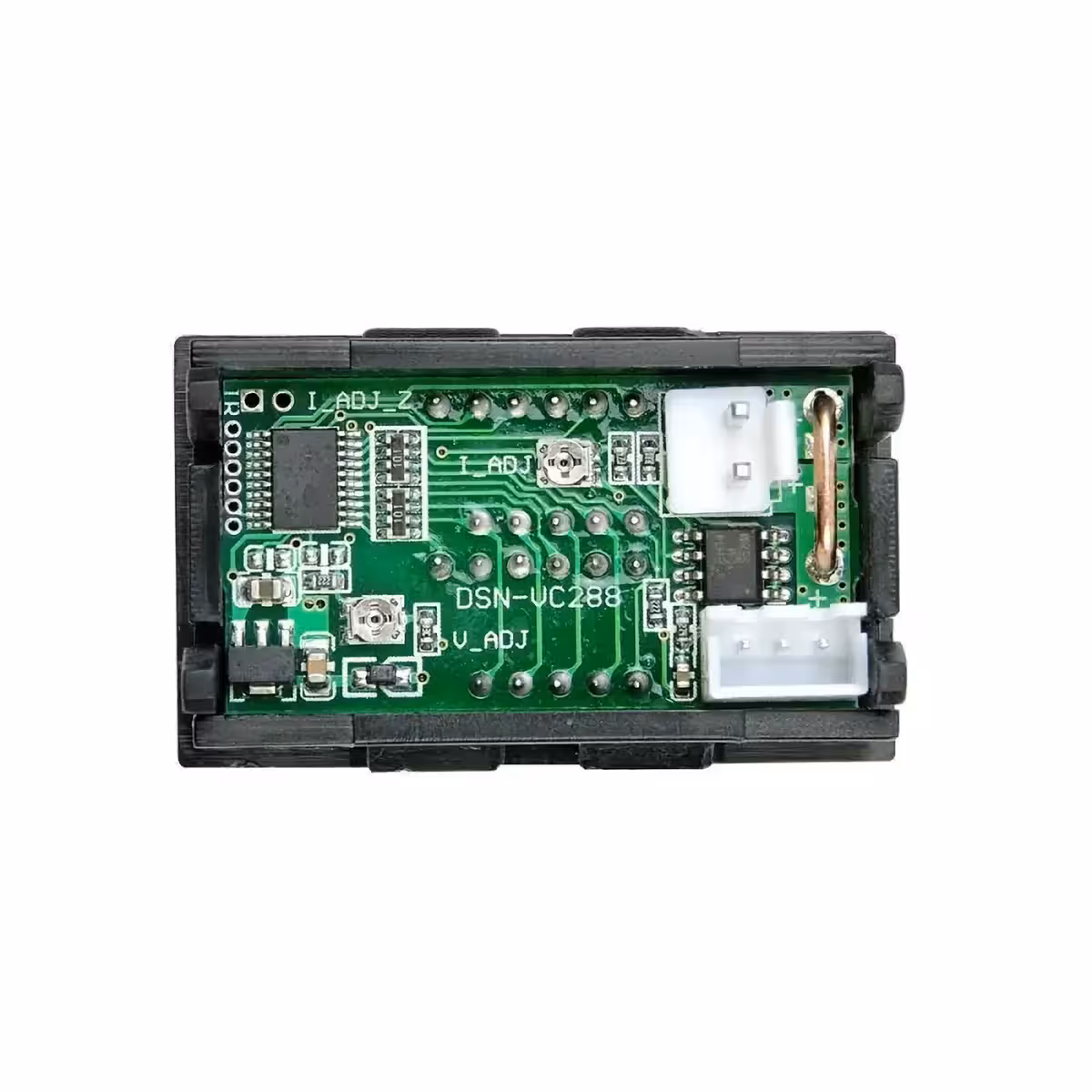

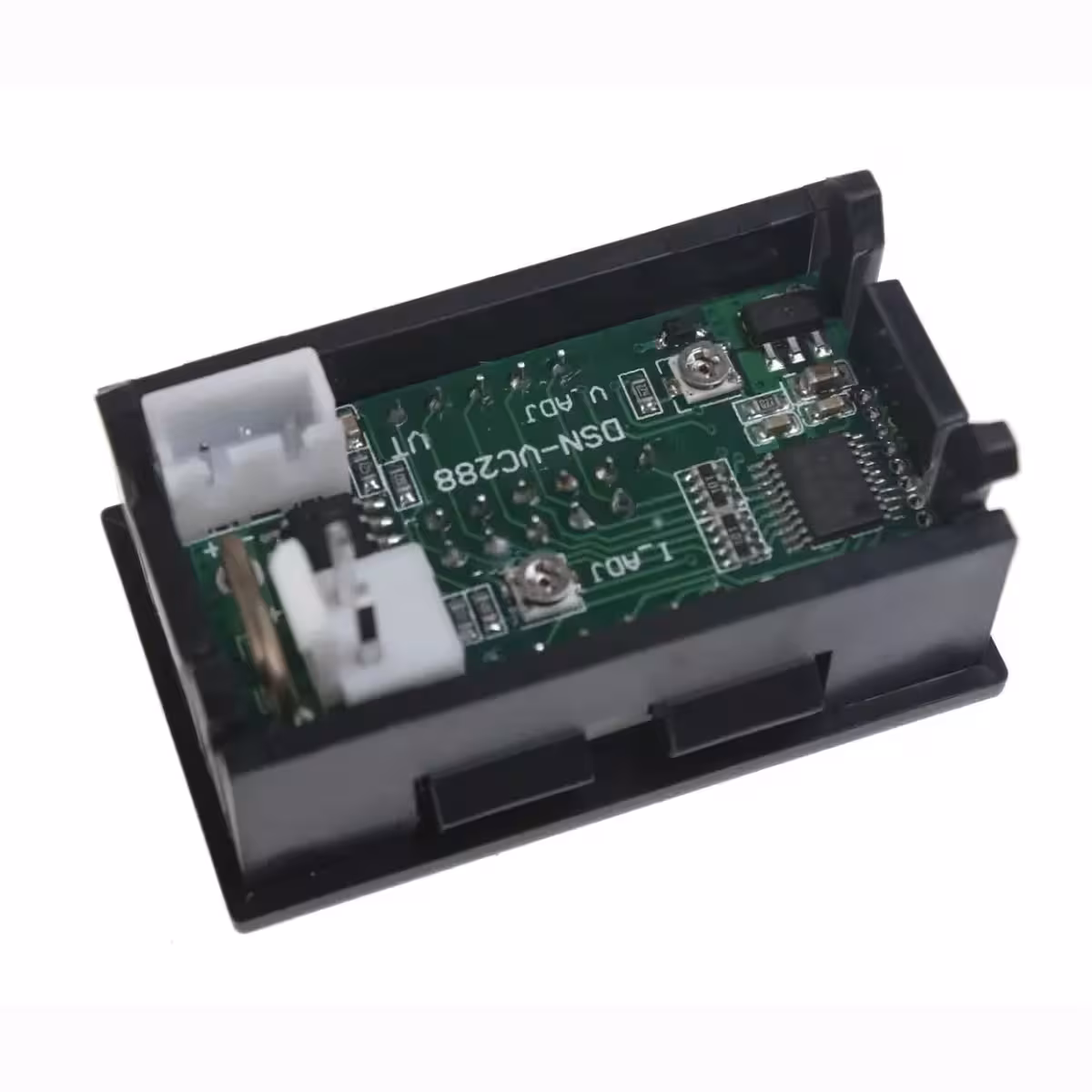

Sercem modułu jest dedykowany mikrokontroler pomiarowy, który odświeża wyniki co 300 ms. Dzięki temu odczyt jest płynny i pozwala szybko wychwycić zmiany w obciążeniu. Miernik pracuje w szerokim zakresie temperatur od –10°C do +65°C, co umożliwia jego montaż zarówno wewnątrz obudów, jak i w urządzeniach pracujących w trudniejszych warunkach. Dzięki poborowi prądu na poziomie maksymalnie 20 mA, urządzenie nie wprowadza znaczących błędów pomiarowych nawet w czułych układach.

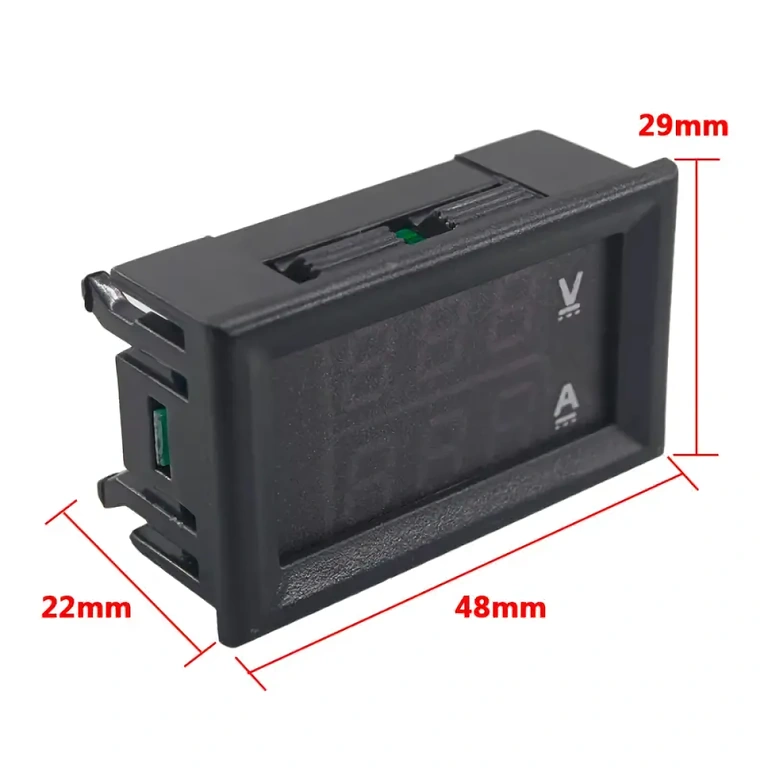

| Parametr | Wartość / Szczegóły |
|---|---|
| Zakres pomiaru napięcia | DC 0–100V |
| Zakres pomiaru prądu | DC 0–10A |
| Napięcie zasilania modułu | DC 4–30V |
| Pobór prądu | ≤ 20 mA |
| Dokładność | ±1% (±1 cyfra) |
| Rozdzielczość napięcia | 0.1V |
| Rozdzielczość prądu | 0.01A |
| Częstotliwość odświeżania | 300 ms |
| Wyświetlacz | LED 0.28″ – czerwony (V) / niebieski (A) |
| Temperatura pracy | –10°C do +65°C |
| Wymiary modułu | 48 × 29 × 26 mm |
| Wymiary otworu montażowego | 46 × 27 mm |
| Długość przewodów | 15 cm |
Instrukcja podłączenia

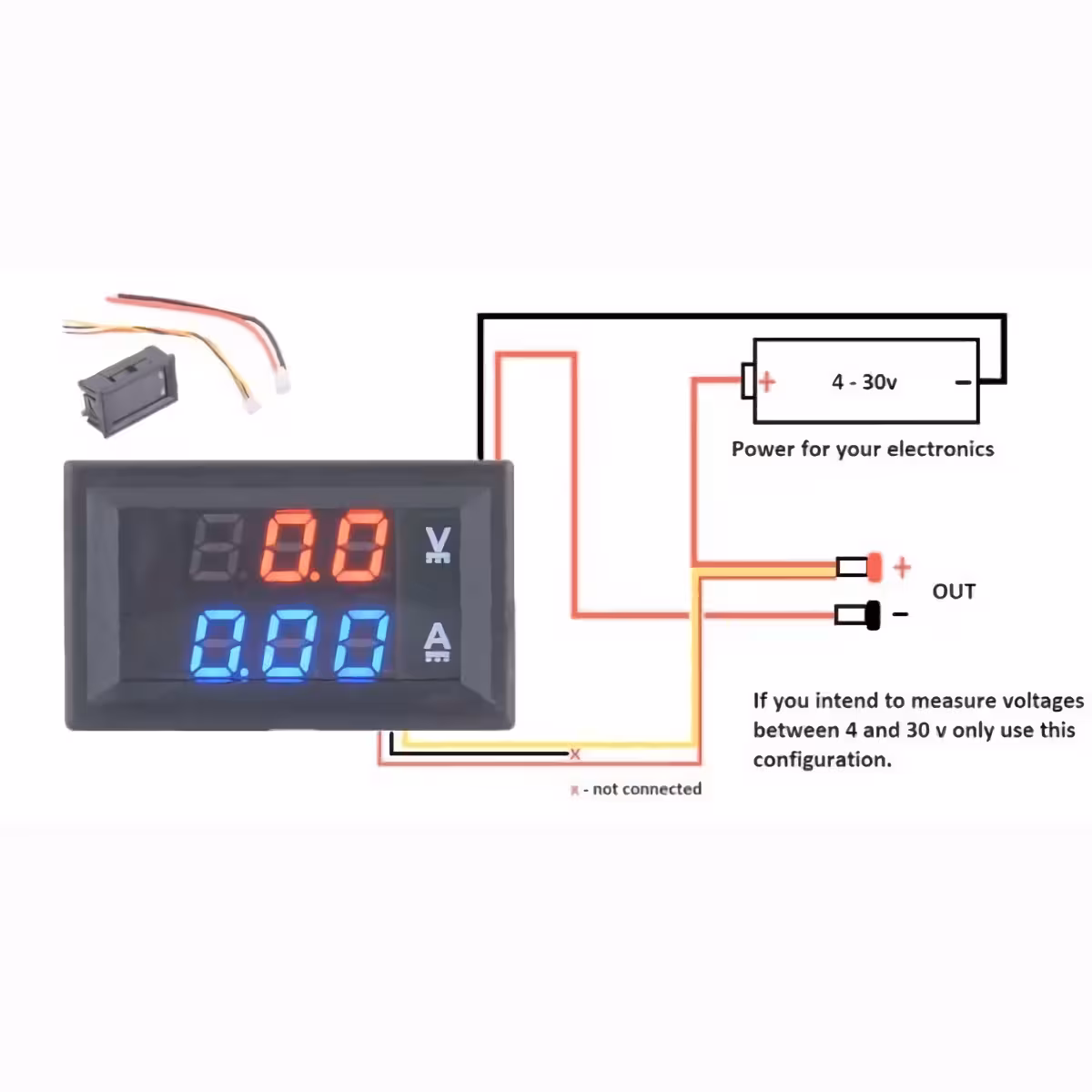

- Schemat 1 – Zasilanie wspólne: podłącz źródło DC 4–30V do zasilania modułu oraz do odbiornika. Przewody pomiarowe napięcia podłącz równolegle do odbiornika, a bocznik amperomierza szeregowo w obwodzie.

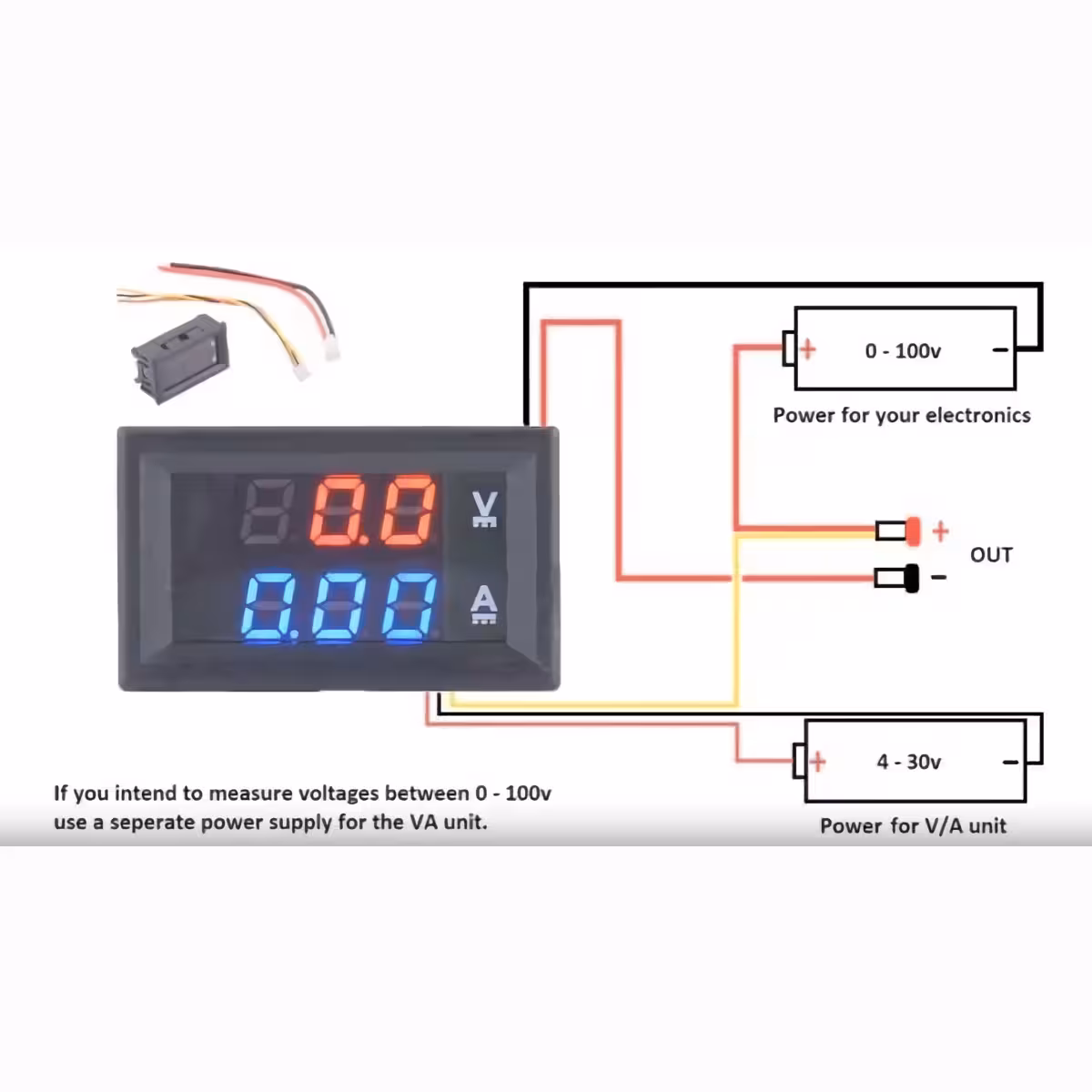

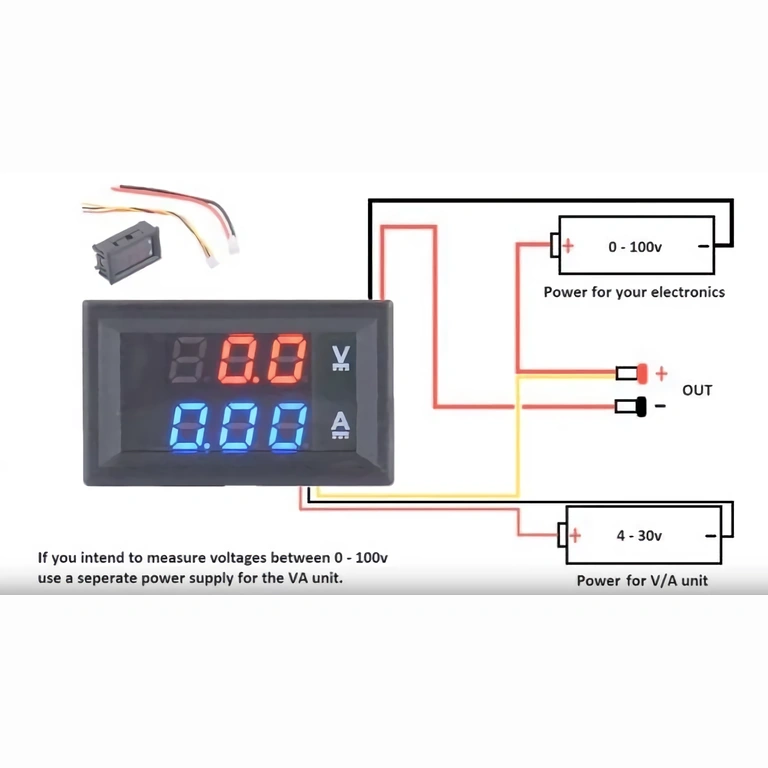

- Schemat 2 – Zasilanie separowane: użyj oddzielnego źródła DC 4–30V wyłącznie do zasilania modułu. Obwód główny może być zasilany niezależnie napięciem do 100V – idealne rozwiązanie dla zasilaczy laboratoryjnych.
- Przygotuj otwór montażowy o wymiarach 46 × 27 mm i wsuń moduł od frontu.
- Zabezpiecz moduł za pomocą dołączonych bocznych zaczepów i podłącz przewody zgodnie z wybranym schematem.
- Po włączeniu zasilania wyświetlacz natychmiast pokaże aktualne wartości napięcia i natężenia.

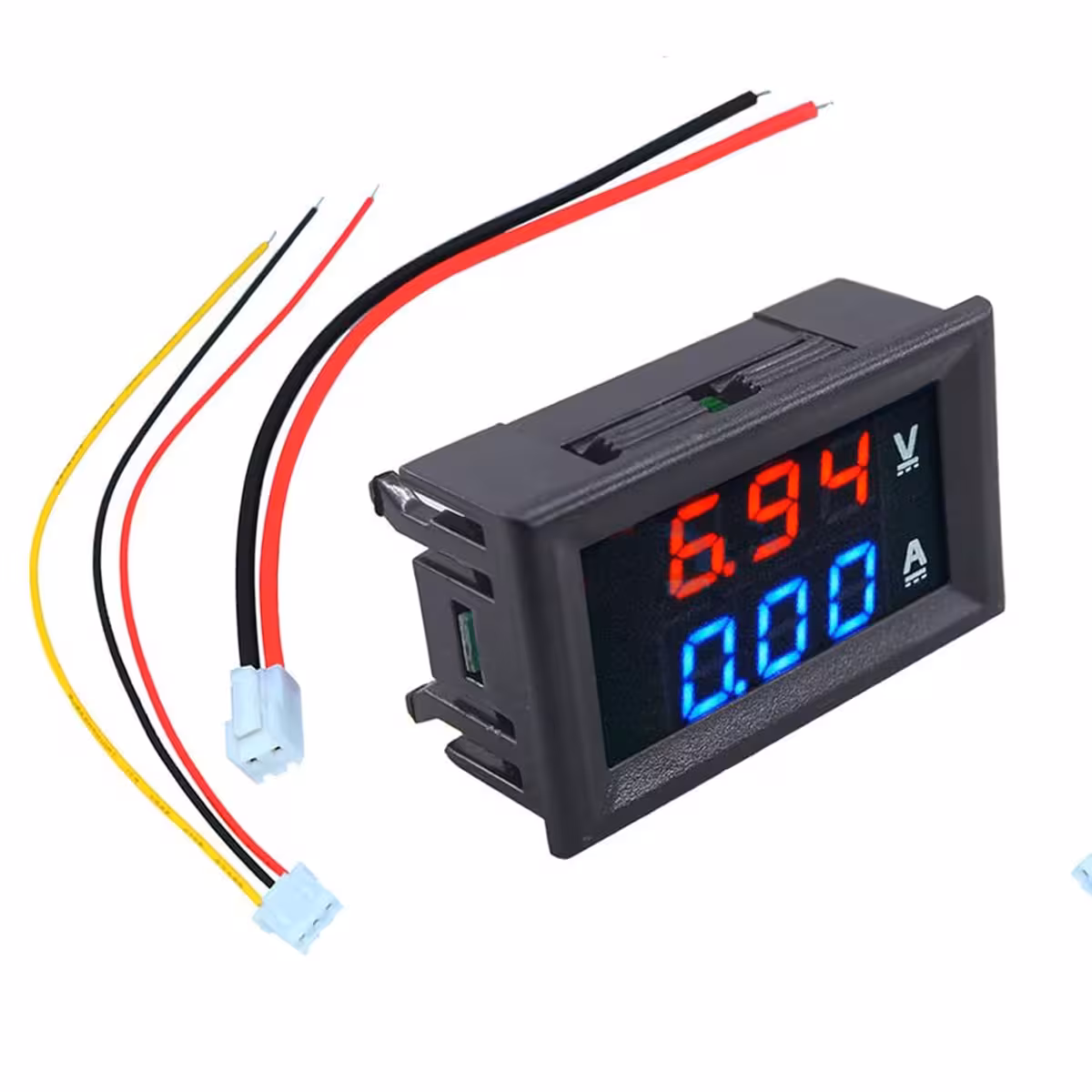

Zawartość zestawu
- 1× Cyfrowy moduł woltomierza i amperomierza DC 0–100V / 0–10A
- Przewody połączeniowe (~15 cm, fabrycznie podłączone)
- Zaczepy montażowe do panelu
Najczęściej zadawane pytania (FAQ)
Czy ten miernik sprawdzi się w systemie solarnym 12V lub 24V?
Tak, bez problemu. Napięcie zasilania modułu (4–30V) jest idealnie dopasowane do standardowych instalacji solarnych, a zakres pomiarowy 0–100V / 0–10A pokrywa parametry typowych paneli małej i średniej mocy.
Czy muszę dokupić zewnętrzny bocznik?
Nie. Bocznik jest zintegrowany z modułem i obsługuje prądy do 10A. Nie ma potrzeby stosowania żadnych dodatkowych komponentów.
Jak mierzyć napięcie powyżej 30V, jeśli moje zasilanie ma mniej?
Należy zastosować Schemat 2: zasilasz moduł z oddzielnego źródła 4–30V, a mierzony obwód może pracować pod napięciem do 100V. Oba obwody są od siebie odseparowane.
Czy urządzenie działa z prądem zmiennym (AC)?
Nie. Moduł jest przeznaczony wyłącznie do pomiarów prądu stałego (DC). Nie należy podłączać go do obwodów AC.
Jaki jest dokładny wymiar otworu montażowego?
Otwór powinien mieć wymiary 46 × 27 mm. Front modułu ma 48 × 29 mm, co zapewnia estetyczne wykończenie i pewne osadzenie w panelu.
