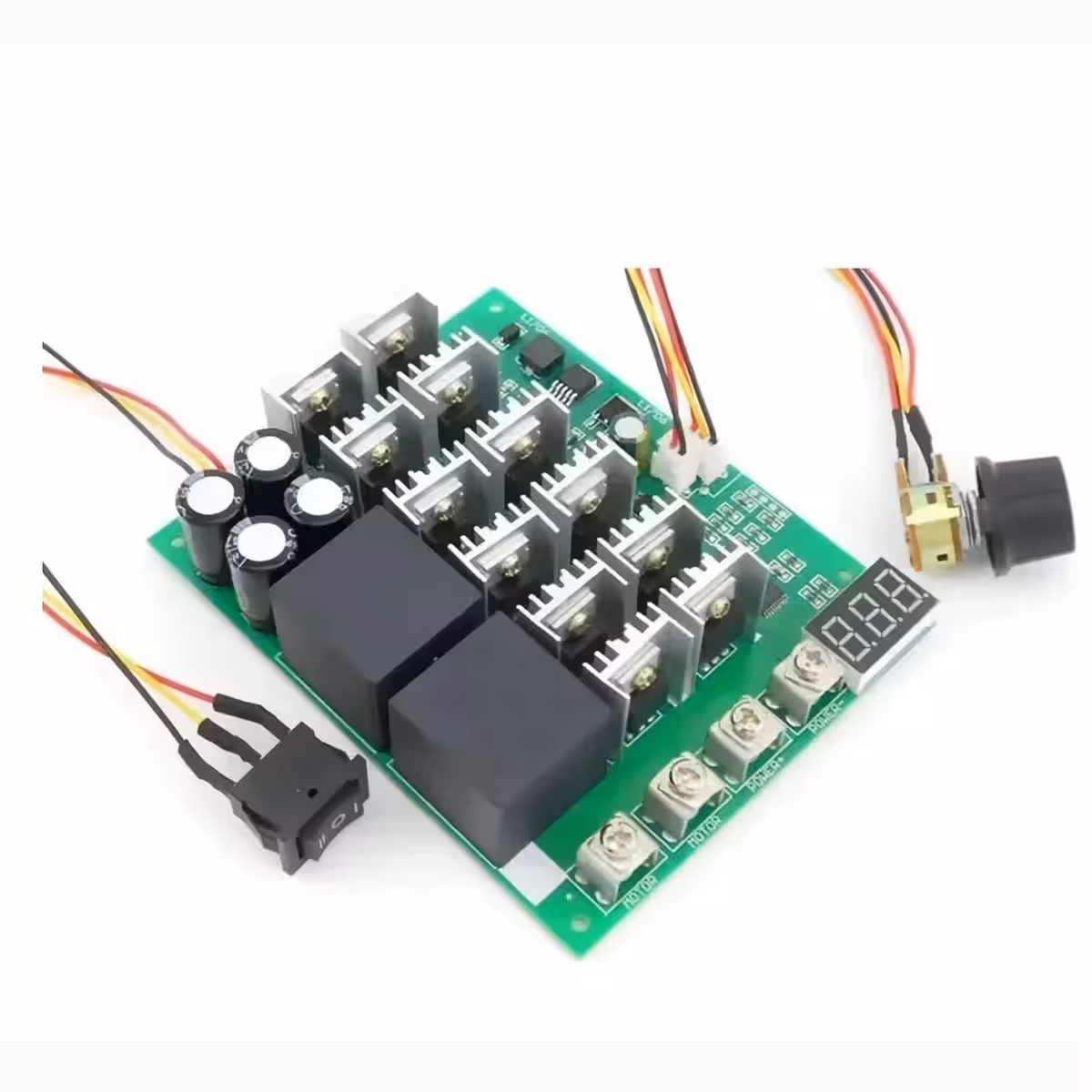

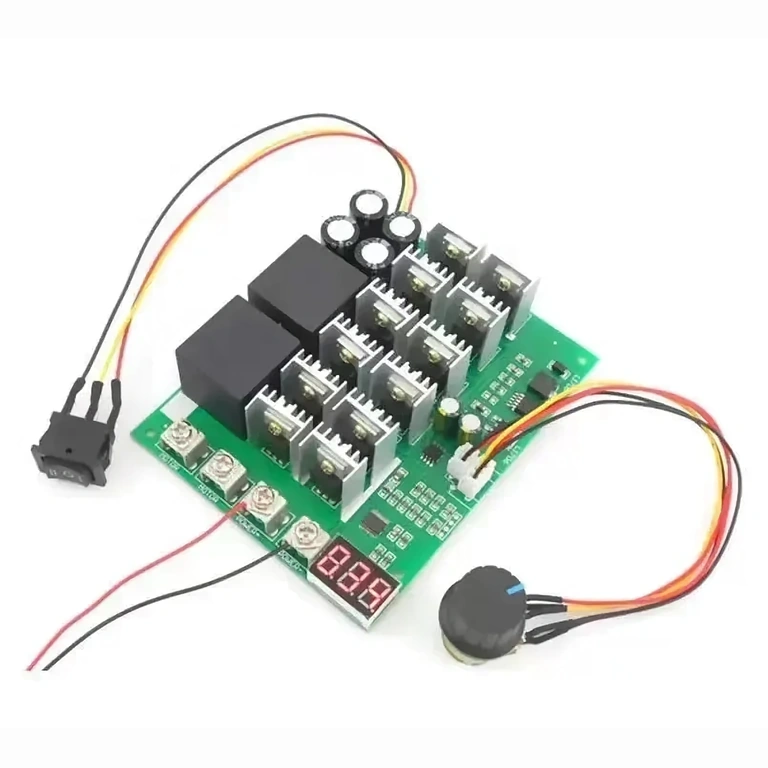

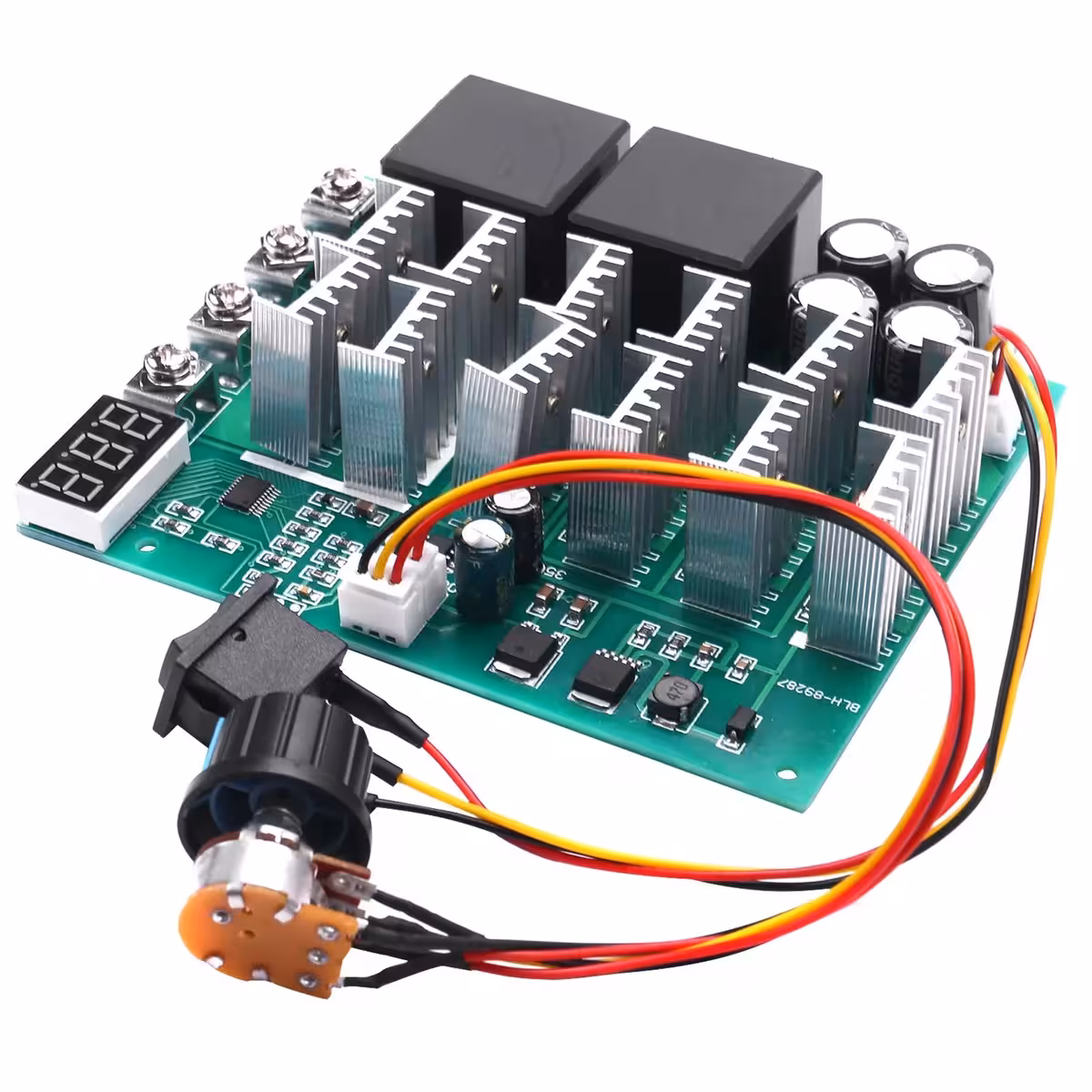

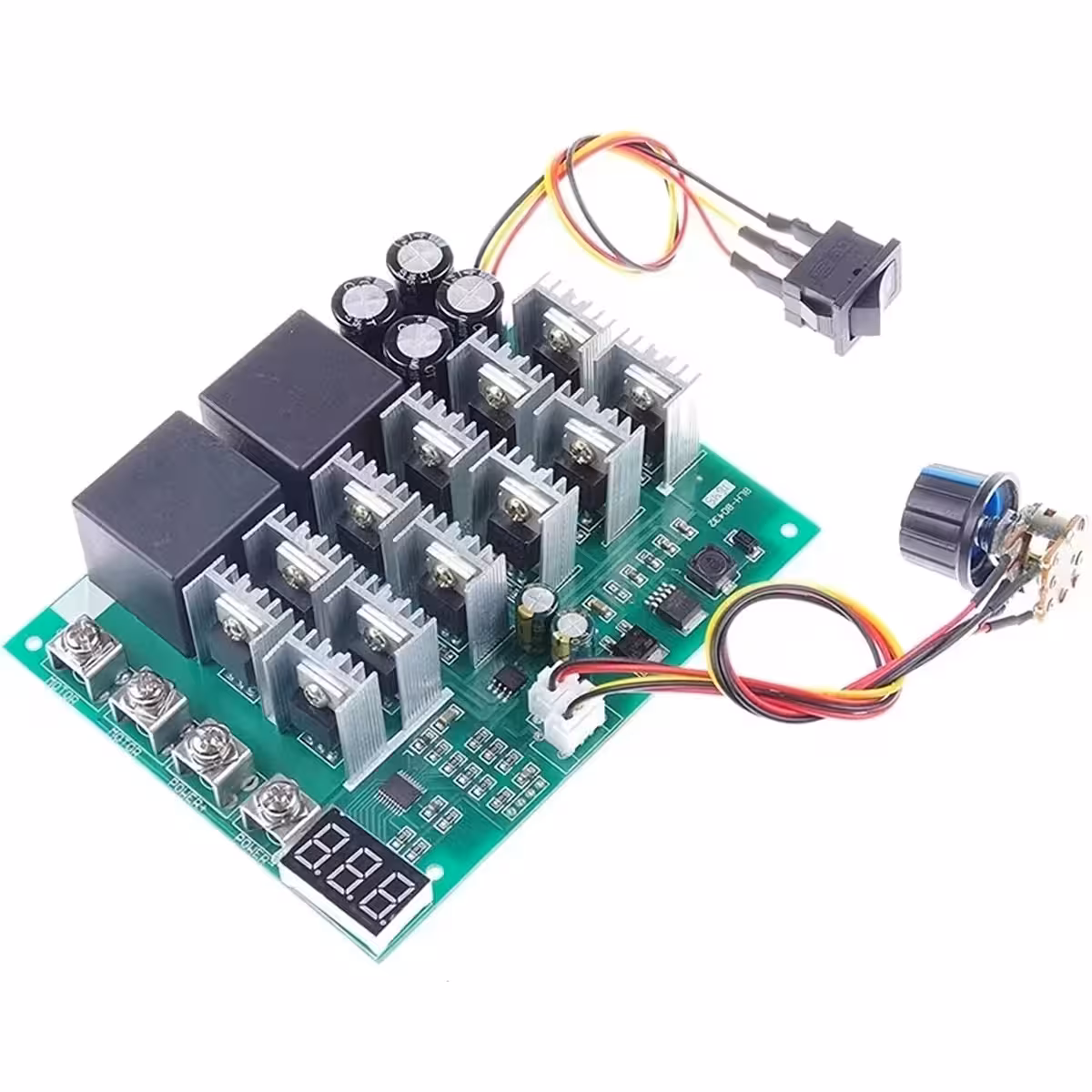

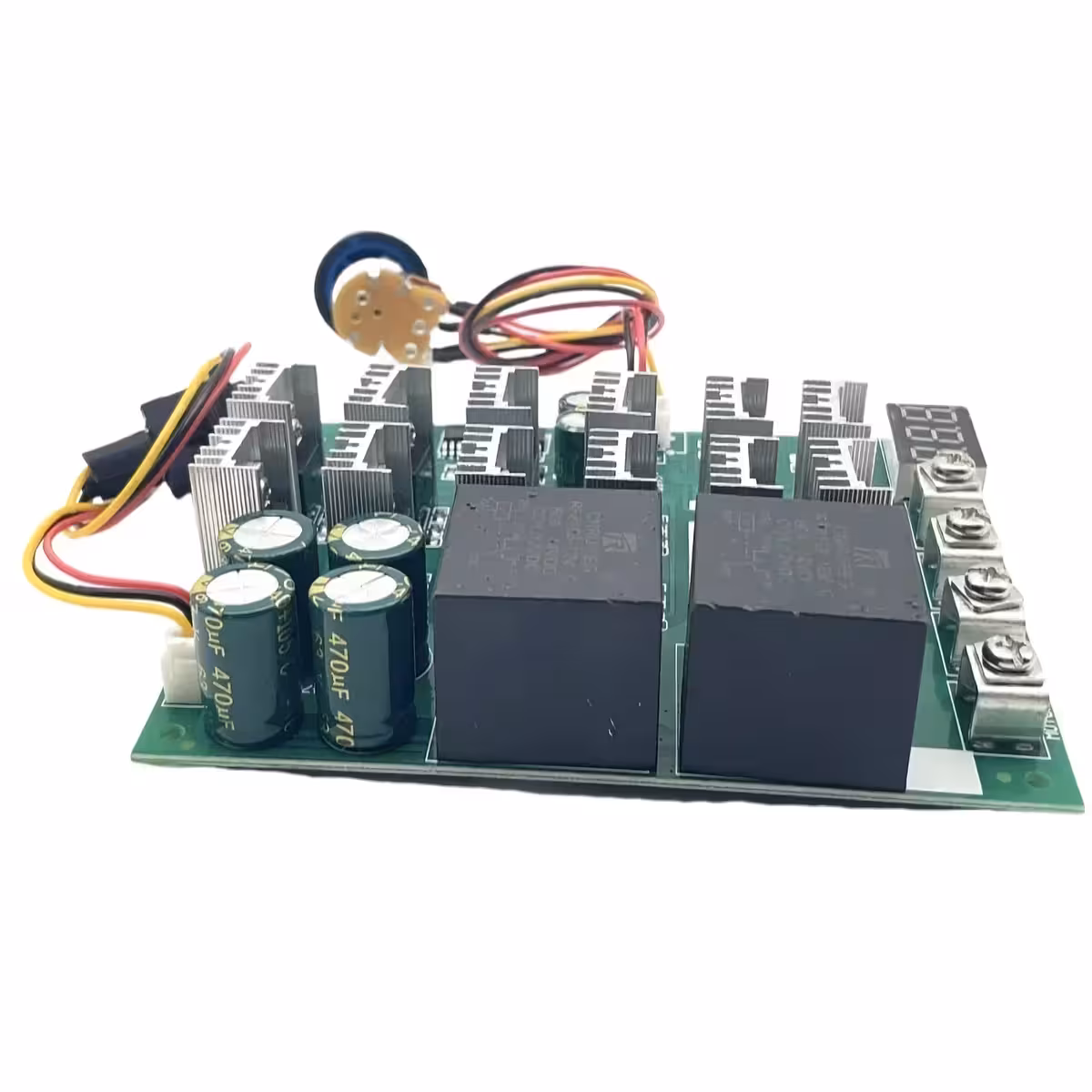

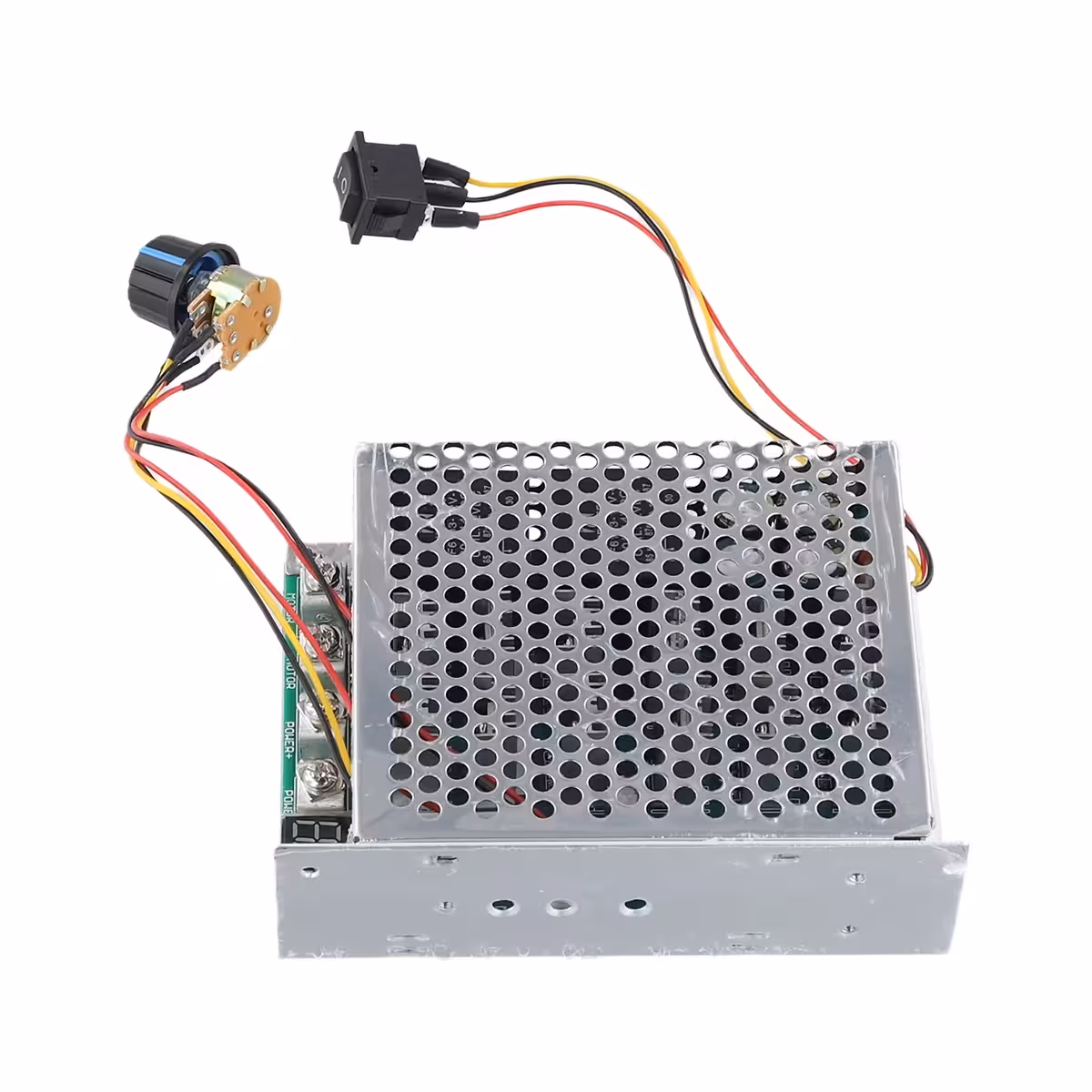

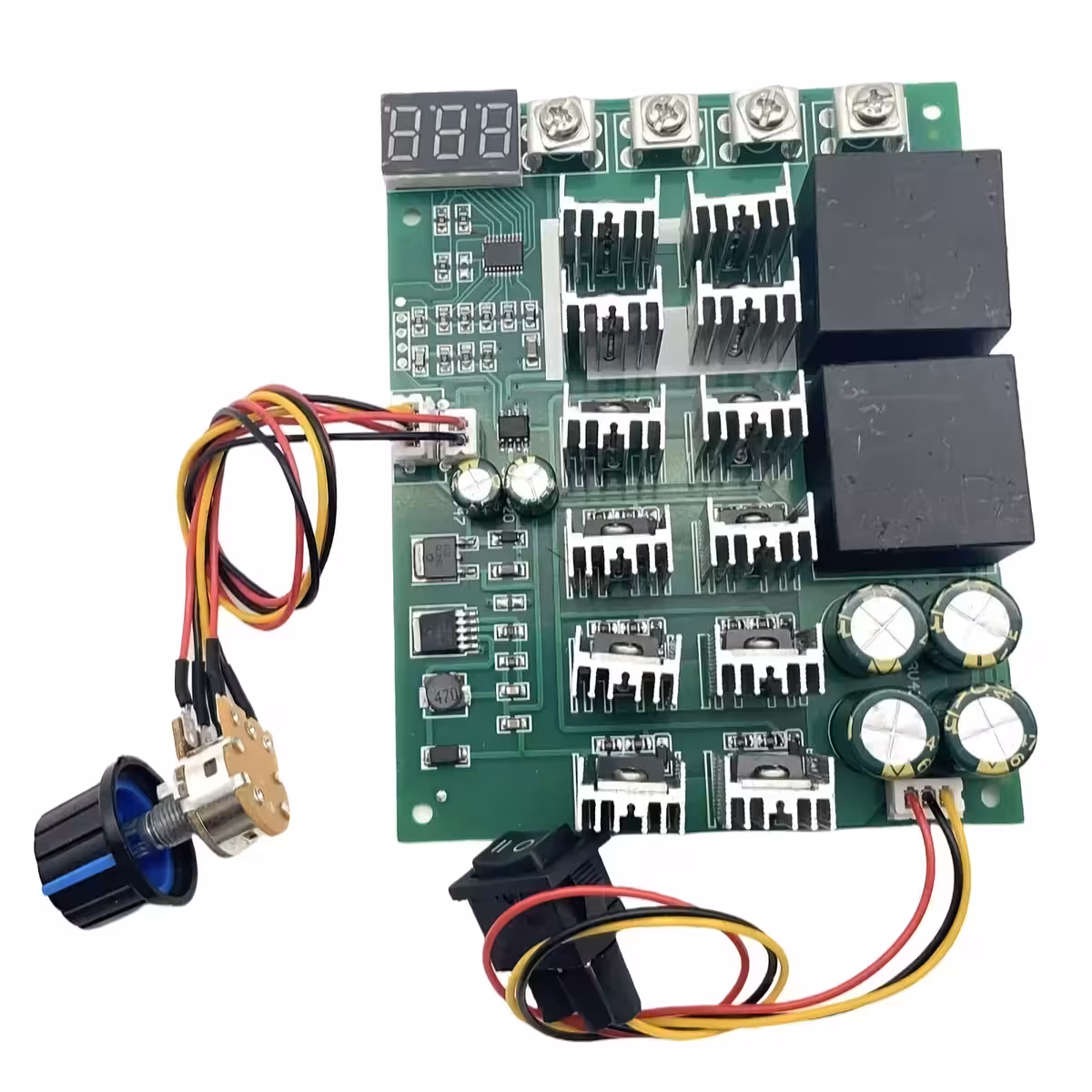

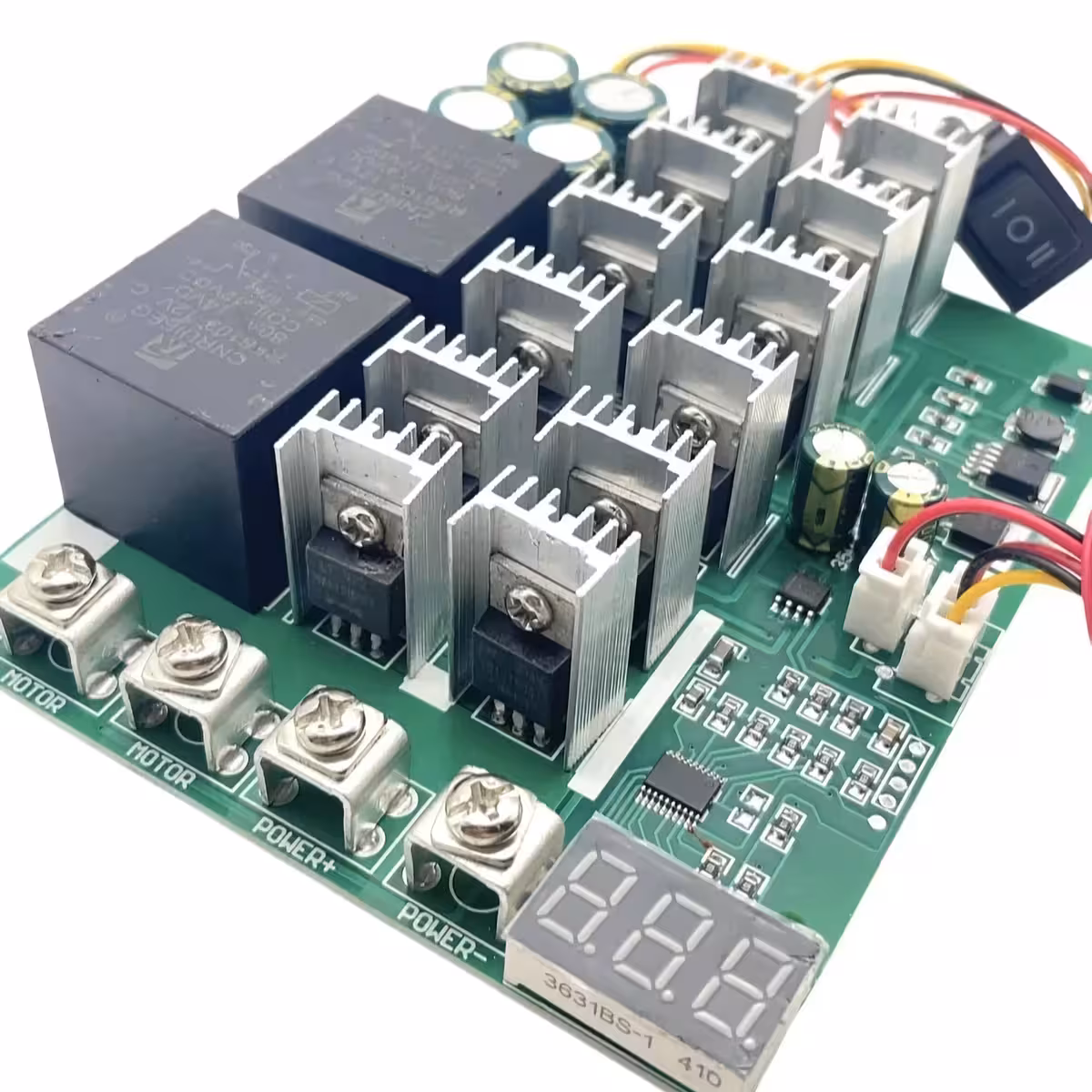

Cyfrowy sterownik PWM 60A/100A – precyzyjna kontrola obrotów silników DC i generatorów HHO
Szukasz niezawodnego sposobu na sterowanie silnikiem DC o dużej mocy? A może potrzebujesz stabilnego zasilania dla swojego generatora HHO, aby uniknąć przeciążeń elektrolizera? Nasz cyfrowy sterownik PWM z czytelnym wyświetlaczem to rozwiązanie typu „wszystko w jednym”. Urządzenie pracuje w szerokim zakresie napięć od 10V do 55V, obsługując prąd ciągły 60A oraz chwilowe skoki do 100A, co pozwala na bezpieczną pracę z mocą nawet do 3000W.
Uwaga: Przed uruchomieniem sterownika konieczne jest podłączenie silnika lub innego odbiornika. Uruchomienie urządzenia bez obciążenia może doprowadzić do uszkodzenia tranzystorów MOSFET.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Skalowalna moc do 3000W — obsługa napięć 12V (720W), 24V (1440W), 36V (2160W), 48V (2880W) oraz 50V (3000W) bez konieczności modyfikacji sprzętowych.
- Cyfrowy wyświetlacz 0–100% — precyzyjny podgląd aktualnej prędkości obrotowej, bez zgadywania na podstawie dźwięku czy wibracji.
- Dwukierunkowa zmiana obrotów — zmiana kierunku pracy silnika za pomocą wygodnego przełącznika na panelu, bez konieczności przepinania kabli.
- Częstotliwość PWM 15kHz — eliminuje uciążliwe piszczenie i chroni uzwojenia silnika przy długotrwałej pracy.
- Niski pobór prądu w trybie czuwania (0.01A) — idealny do systemów zasilanych akumulatorowo lub solarnie, nie powoduje zbędnych strat energii.
- Kompatybilność z generatorami HHO — precyzyjna kontrola prądu płynącego do elektrolizera zapobiega przeciążeniom i niszczeniu płyt.
- Solidne zaciski śrubowe — pewne połączenie przewodów zasilających bez ryzyka poluzowania się styków.
Szczegóły techniczne i wydajność
Technologia PWM (Pulse Width Modulation) o stałej częstotliwości 15kHz zapewnia płynną i liniową regulację napięcia wyjściowego – bez skoków i nagłych wahań prądu. Zastosowane tranzystory MOSFET o wysokiej obciążalności (do 100A w szczycie) bez problemu radzą sobie z dużym prądem rozruchowym silników DC. Kompaktowe wymiary modułu (120 × 96 × 28 mm) ułatwiają montaż w szafach sterowniczych lub obudowach typu DIY.
| Parametr | Wartość / Szczegóły |
|---|---|
| Napięcie zasilania | DC 10V – 55V |
| Napięcie wyjściowe | Liniowe (proporcjonalne do obciążenia) |
| Prąd maksymalny (szczytowy) | 100A |
| Prąd ciągły | 60A |
| Moc maksymalna przy 12V | 720W |
| Moc maksymalna przy 24V | 1440W |
| Moc maksymalna przy 36V | 2160W |
| Moc maksymalna przy 48V | 2880W |
| Moc maksymalna przy 50V | 3000W |
| Regulacja prędkości | Potencjometr liniowy z włącznikiem ON/OFF |
| Kierunek obrotów | Dwukierunkowy (przód / tył) |
| Wyświetlacz cyfrowy | 0–100% (procentowa wartość obrotów) |
| Częstotliwość PWM | 15kHz |
| Pobór prądu w trybie czuwania | 0.01A |
| Wymiary płytki | 120 × 96 × 28 mm |

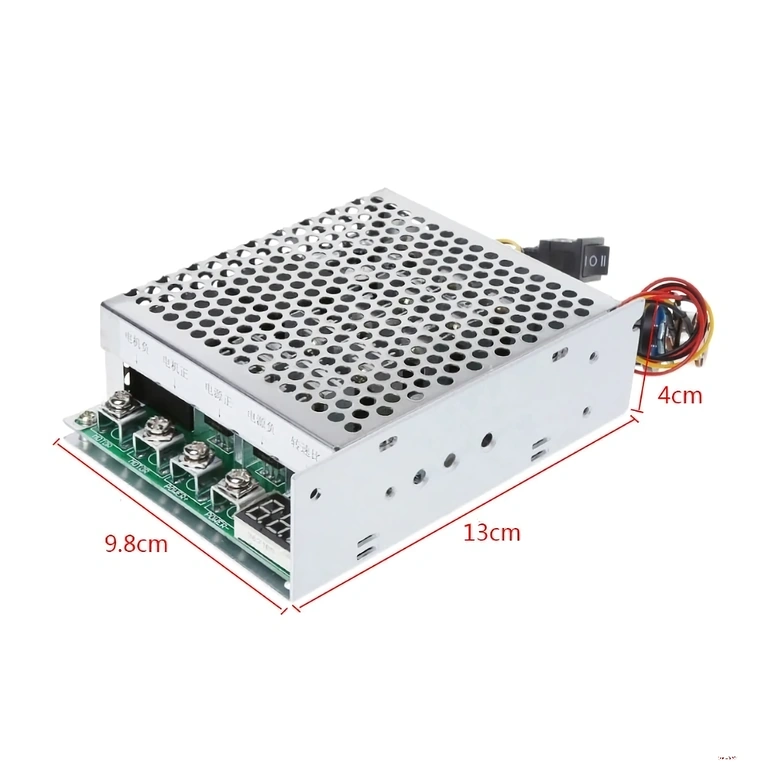

| Wymiary modułu z pokrętłem | 13 × 10 × 4 cm |
| Typ połączeń | Zaciski śrubowe + pokrętło 7mm |
Instrukcja obsługi
- Podłącz zasilanie DC (10V–55V) do zacisków wejściowych, zachowując właściwą polaryzację.
- Podłącz silnik DC lub odbiornik (np. generator HHO) do zacisków wyjściowych — nigdy nie uruchamiaj sterownika bez podłączonego obciążenia.
- Ustaw potencjometr w pozycji minimalnej (0%) przed pierwszym uruchomieniem.
- Włącz sterownik za pomocą przełącznika ON/OFF zintegrowanego z potencjometrem.
- Płynnie zwiększaj obroty, obserwując wskazania na wyświetlaczu (0–100%).
- Aby zmienić kierunek obrotów: ustaw potencjometr na 0%, poczekaj na całkowite zatrzymanie silnika, przełącz kierunek przyciskiem, a następnie ponownie płynnie zwiększ obroty.
- Przy pracy z prądem ciągłym powyżej 40A, zapewnij dodatkowe chłodzenie (radiator lub wentylator), aby utrzymać temperaturę urządzenia w bezpiecznym zakresie.
Zawartość zestawu
- 1× Cyfrowy sterownik PWM do silników DC 60A/100A 12V–55V z wyświetlaczem
Najczęściej zadawane pytania
Czy mogę uruchomić sterownik bez obciążenia w celu przetestowania?
Nie. Brak podłączonego obciążenia może doprowadzić do trwałego uszkodzenia tranzystorów MOSFET. Zawsze podłączaj silnik lub odbiornik przed podaniem napięcia.
Czy sterownik obsłuży generator HHO 24V 30A?
Tak, bez problemu. Sterownik obsługuje napięcie 24V i prąd ciągły do 60A, więc posiada duży zapas mocy. Upewnij się jedynie, że Twoje źródło zasilania jest w stanie dostarczyć wymagane 30A.
Czy mogę zmieniać kierunek obrotów w trakcie pracy silnika?
Nie jest to zalecane. Należy najpierw zatrzymać silnik (potencjometr na 0%), zmienić kierunek przyciskiem, a następnie ponownie zwiększyć obroty. Zmiana kierunku w ruchu może uszkodzić zarówno silnik, jak i sterownik.
Czy przy dużym obciążeniu wymagane jest dodatkowe chłodzenie?
Tak, przy pracy z prądem ciągłym powyżej 40A zalecamy montaż dodatkowego radiatora lub wentylatora. Poniżej 40A chłodzenie pasywne jest zazwyczaj wystarczające w standardowych warunkach otoczenia.
Czy sterownik współpracuje z silnikami bezszczotkowymi (BLDC)?
Nie. Ten sterownik jest przeznaczony wyłącznie do silników DC szczotkowych. Do silników bezszczotkowych wymagany jest dedykowany sterownik BLDC z trójfazową logiką komutacji.
