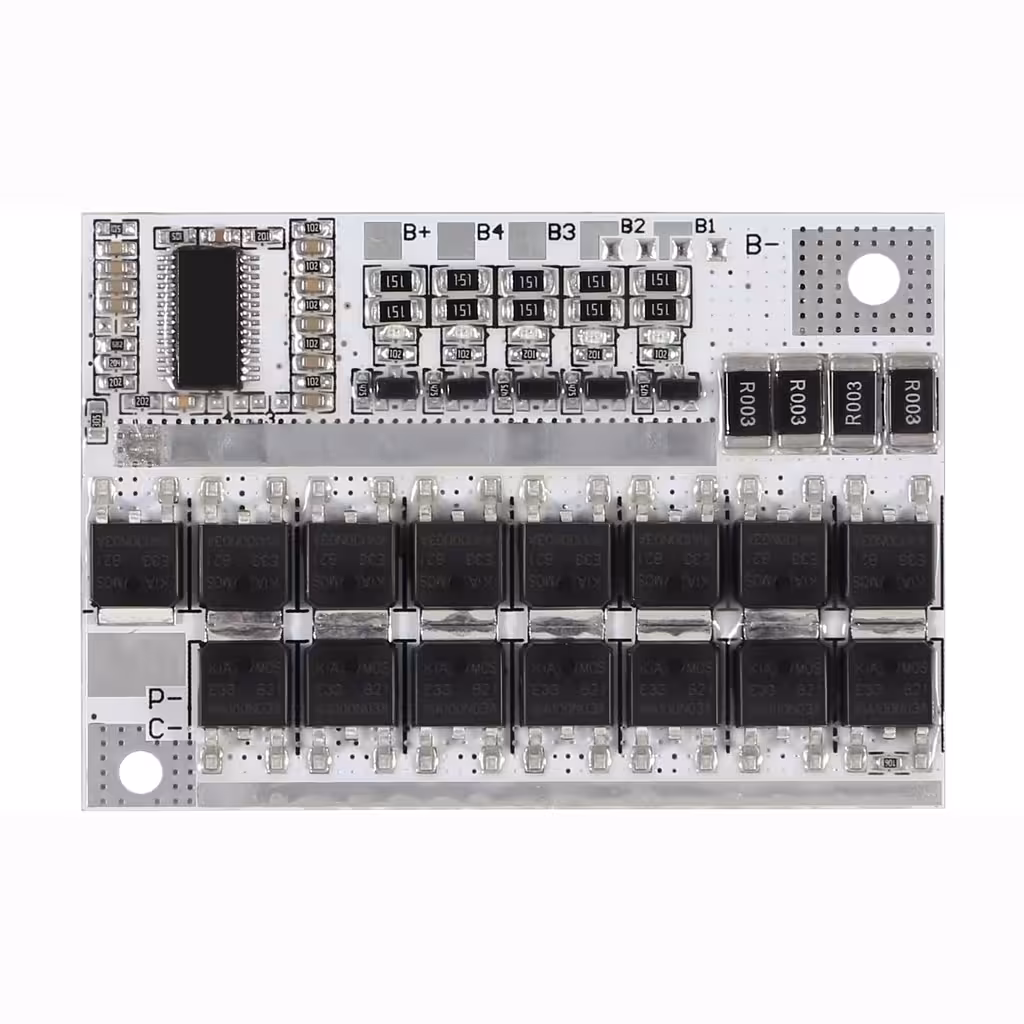

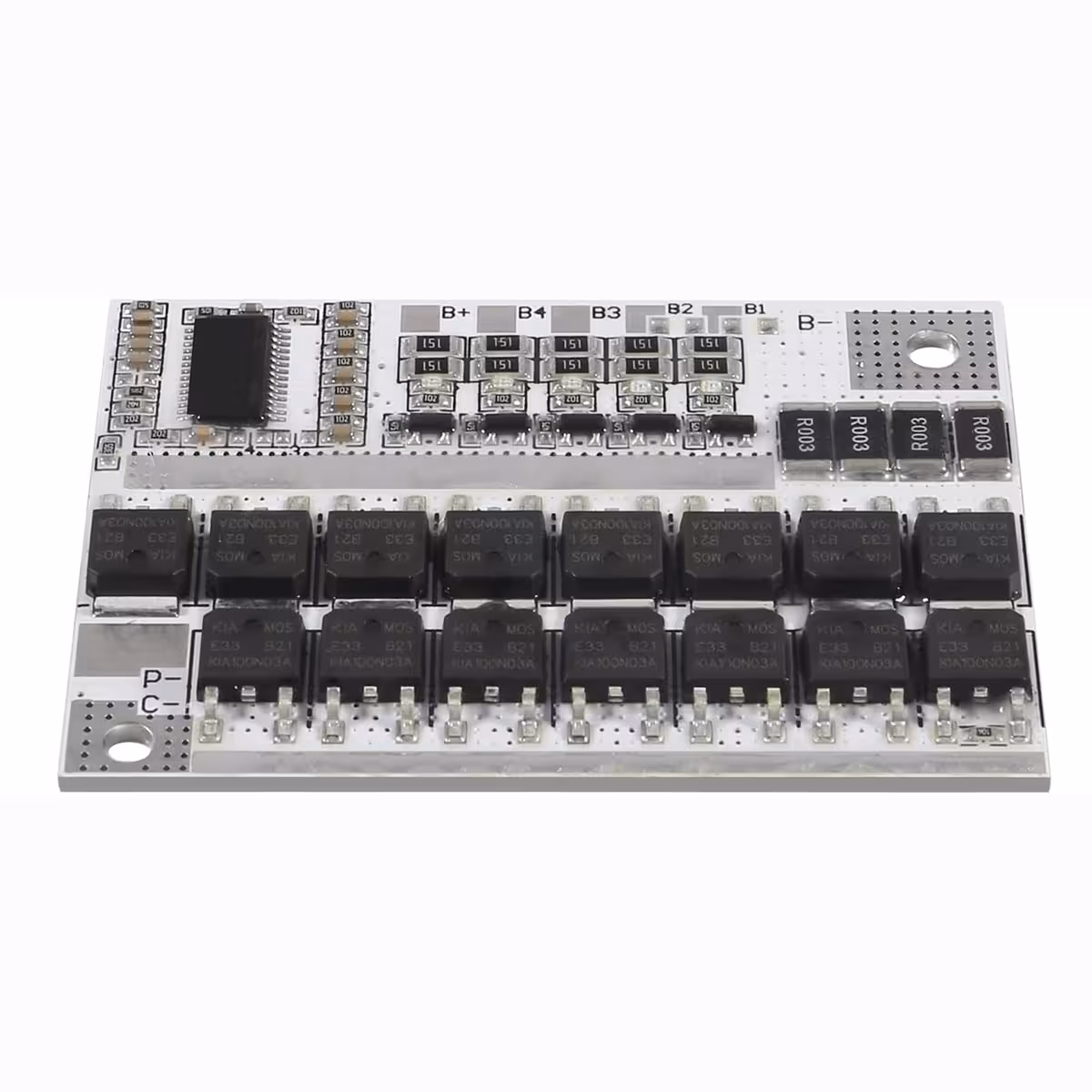

BMS 5S 100A 21V – Profesjonalna ochrona Twoich pakietów Li-Ion 18650
Budujesz własny pakiet akumulatorów i chcesz mieć pewność, że przetrwa on trudne warunki pracy? Nie pozwól, by przypadkowe zwarcie lub przeładowanie zniszczyło Twoją konstrukcję. Nasz moduł BMS 5S 100A 21V działa niezauważalnie, ale skutecznie: monitoruje każdą celę z osobna, automatycznie wyrównuje napięcia i w ułamku sekundy odcina zasilanie, gdy wykryje zagrożenie.
Uwaga: Moduł BMS nie zawiera ogniw 18650. Należy je dokupić oddzielnie. Urządzenie jest kompatybilne również z konfiguracjami 3S i 4S.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Prąd szczytowy 100A — bezproblemowa obsługa nagłych skoków poboru prądu w elektronarzędziach i dronach bez ryzyka niechcianego rozłączenia.
- Balansowanie pasywne 60mA — wyrównuje napięcia między 5 ogniwami w czasie rzeczywistym, co przekłada się na dłuższą żywotność pakietu i pełną wydajność przy każdym cyklu.

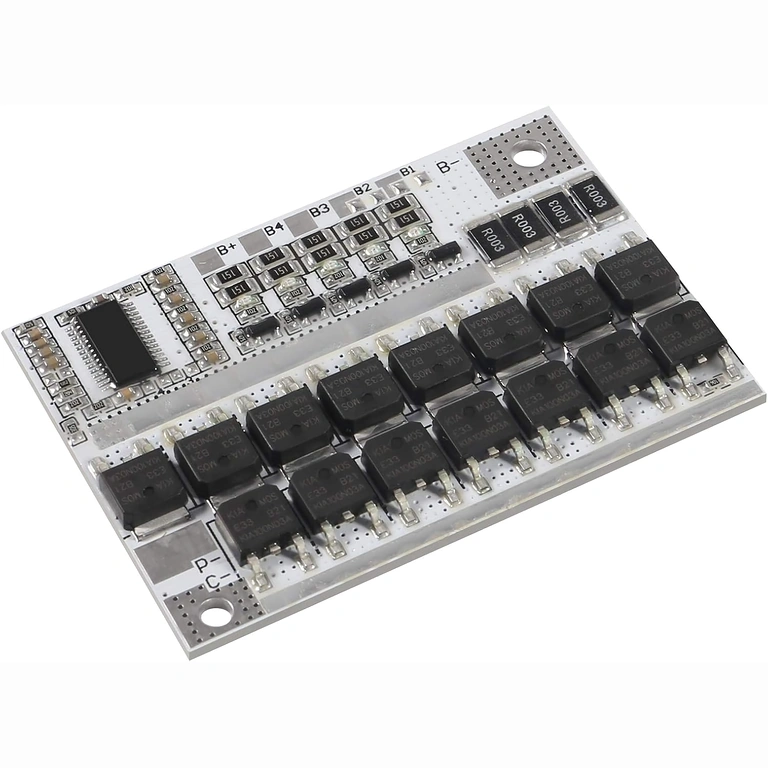

- 4-stopniowa ochrona — kompleksowe zabezpieczenie przed przeładowaniem, nadmiernym rozładowaniem, przeciążeniem prądowym oraz zwarciem.

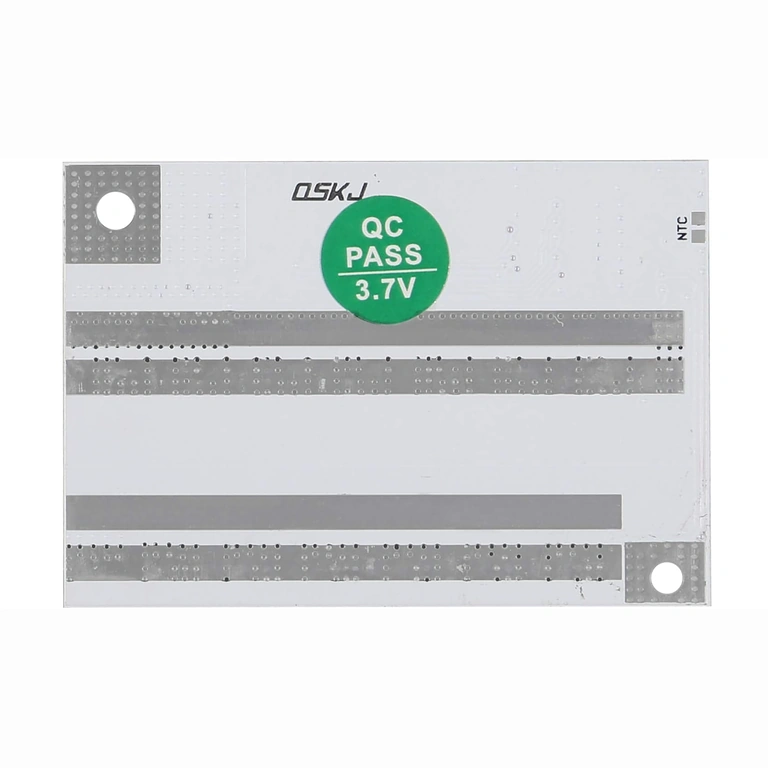

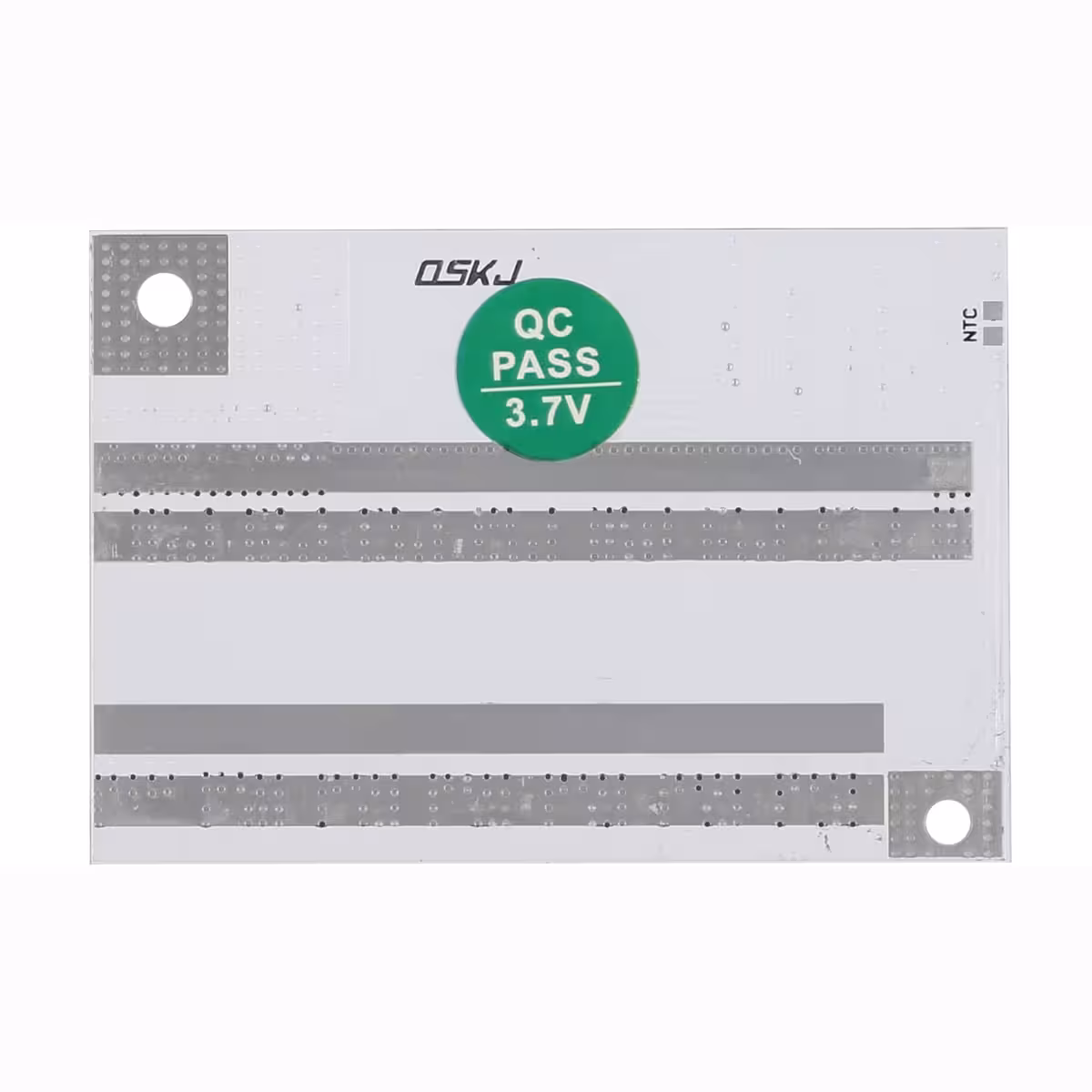

- Kompaktowa konstrukcja (3.4mm grubości) — idealnie mieści się w ciasnych obudowach, co czyni go doskonałym wyborem do powerbanków DIY czy pojazdów RC.
- Wszechstronność 3S/4S/5S — jeden moduł obsługuje projekty o napięciu 11.1V, 14.8V oraz 21V.
Szczegóły techniczne i wydajność

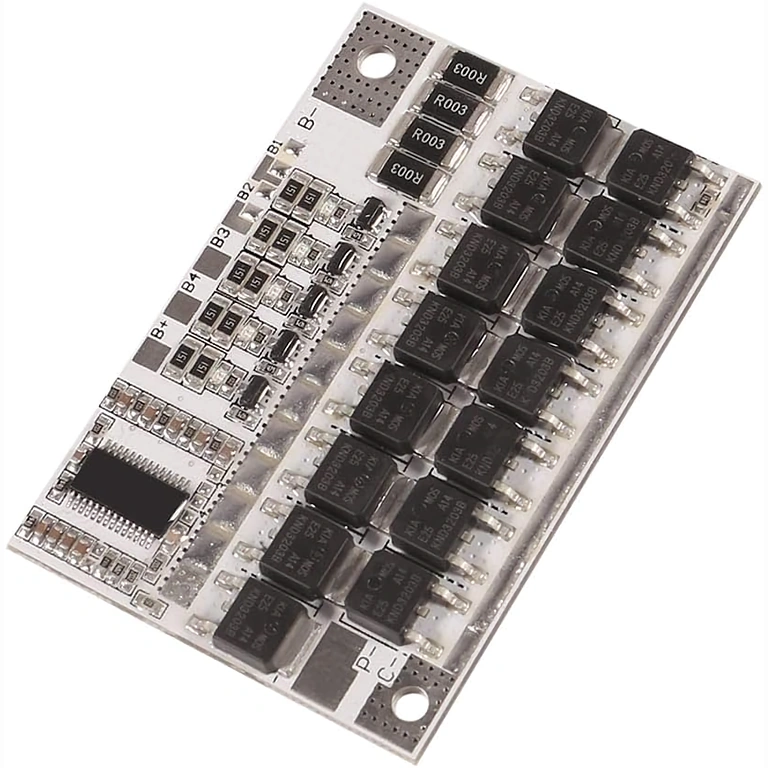

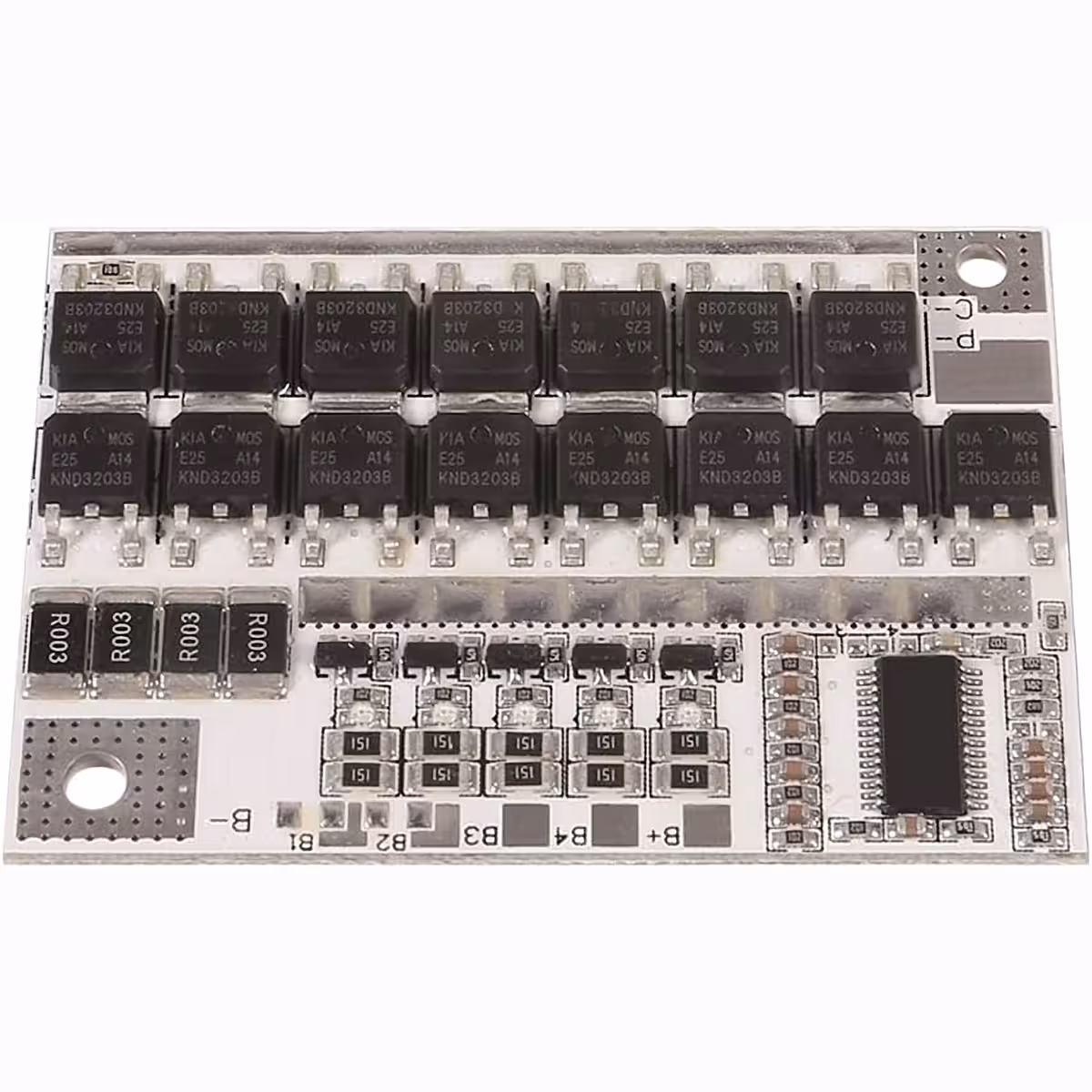

Układ oparty jest na wydajnych tranzystorach MOSFET, przystosowanych do pracy przy ciągłym prądzie rozładowania 80A oraz ciągłym prądzie ładowania 60A. Parametry te pozwalają na bezpieczną eksploatację w większości wymagających aplikacji bez ryzyka przegrzewania. Napięcia odcięcia zostały precyzyjnie ustawione na 4.25V przy ładowaniu oraz 3.00V przy rozładowaniu, co chroni chemię ogniw Li-Ion przed degradacją i pozwala zachować ich pojemność przez długi czas.
Balansowanie pasywne działa poprzez rozpraszanie nadmiaru energii z ogniw o wyższym napięciu, dzięki czemu cały pakiet osiąga pełne naładowanie równomiernie. Efekt? Większa dostępna pojemność i brak problemów z przedwczesnym wyłączaniem się ogniw. Zabezpieczenie przeciwzwarciowe reaguje w mikrosekundach — znacznie szybciej niż jakikolwiek bezpiecznik mechaniczny.
| Parametr | Wartość / Szczegóły |
|---|---|
| Kompatybilność ogniw | Li-Ion 18650 (konfiguracja 5S) |
| Napięcie nominalne pakietu | 21V (5 x 4.2V) |
| Ciągły prąd ładowania | 60A |
| Ciągły prąd rozładowania | 80A |
| Prąd szczytowy | 100A |
| Napięcie maksymalne na ogniwo | 4.25 ± 0.05V |
| Napięcie minimalne na ogniwo | 3.00 ± 0.025V |
| Prąd balansowania | 60mA (pasywne) |
| Zabezpieczenie przeciwzwarciowe | Tak |
| Zabezpieczenie przed przeładowaniem | Tak |
| Zabezpieczenie przed nadmiernym rozładowaniem | Tak |
| Kompatybilność 3S / 4S | Tak |
| Wymiary | 62 x 42 x 3.4 mm |
Zawartość zestawu
- 1x Moduł BMS 5S 100A 21V
Najczęściej zadawane pytania
Czy ten BMS obsłuży ogniwa Li-Po zamiast Li-Ion 18650?
Technicznie tak — ogniwa Li-Po mają zbliżoną charakterystykę napięciową (3.7V nominalnie / 4.2V maksymalnie). Przed podłączeniem warto jednak upewnić się, czy specyfika Twoich ogniw Li-Po nie wymaga innych progów napięciowych.
Jak moduł reaguje na zwarcie na wyjściu?
W przypadku wykrycia zwarcia, moduł w mikrosekundach odcina obwód rozładowania, chroniąc zarówno ogniwa, jak i podłączone urządzenie. Po usunięciu przyczyny zwarcia, moduł resetuje się automatycznie lub ręcznie (zależnie od wersji).
Czy mogę użyć go do pakietów mniejszych niż 5S?
Tak. Moduł bez problemu obsługuje konfiguracje 3S (11.1V) oraz 4S (14.8V), zapewniając pełną ochronę i balansowanie. Nie musisz kupować osobnych modułów dla różnych napięć.
Czy przy dużym obciążeniu wymagany jest radiator?
Przy pracy ciągłej poniżej 80A w standardowej temperaturze otoczenia, moduł pracuje stabilnie bez dodatkowego chłodzenia. Jeśli jednak planujesz częste korzystanie z prądu szczytowego 100A, warto zadbać o dobrą wentylację lub niewielki radiator na tranzystorach MOSFET, aby wydłużyć żywotność modułu.
Czy ładowanie i rozładowanie odbywa się przez ten sam port?

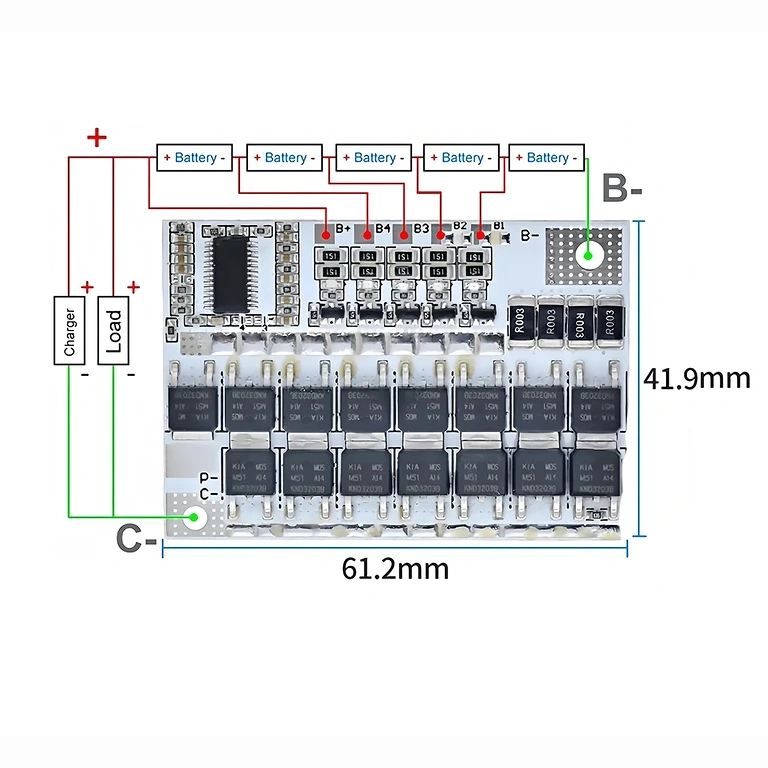

Tak, ten model posiada wspólny port dla ładowania i rozładowania. Szczegółowy schemat podłączenia znajdziesz w dokumentacji technicznej.
