Programowalny przekaźnik czasowy 220V z podwójnym wyświetlaczem T1/T2 — precyzyjne sterowanie bez dryftu analogowego
Potrzebujesz automatycznie sterować pompą, wentylatorem lub systemem nawadniania bez ciągłego pilnowania zegarka? Ten programowalny przekaźnik czasowy to rozwiązanie, którego szukasz. Wystarczy ustawić interwały T1 i T2 oraz wybrać tryb pracy, a urządzenie zajmie się resztą. Działa niezawodnie w trybie ciągłym, a dzięki wbudowanej pamięci nie wymaga ponownej konfiguracji po zaniku zasilania.
Uwaga: Moduł przeznaczony jest do montażu przez osoby posiadające podstawową wiedzę z zakresu elektryki. Przed przystąpieniem do instalacji należy zapoznać się z dołączonym schematem połączeń.
Dlaczego warto wybrać ten model? (Kluczowe zalety):

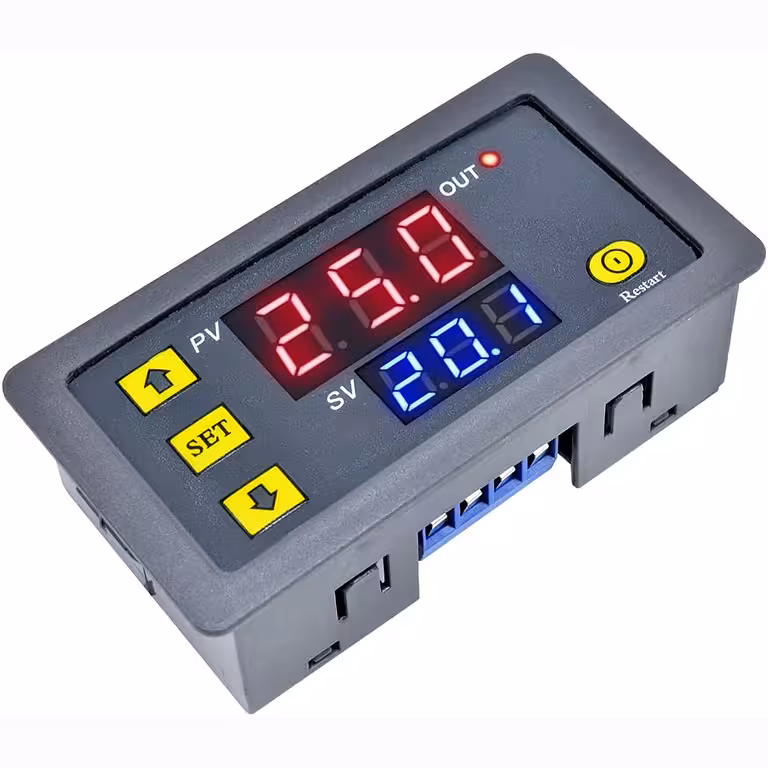

- Podwójny wyświetlacz LED T1 + T2 — pozwala na bieżąco monitorować i edytować oba interwały czasowe bez konieczności przełączania się między menu
- 6 trybów pracy — opóźnienie, timer, pętla ON/OFF oraz OFF/ON sprawdzają się w każdym scenariuszu: od automatycznego nawadniania po sterowanie piecami przemysłowymi
- Zakres 0–999 w sekundach, minutach lub godzinach — pełna elastyczność ustawień dzięki parametrowi P0, bez potrzeby stosowania dodatkowych modułów
- Pamięć nieulotna — ustawienia T1, T2, P0 oraz P1 są zapisywane w pamięci; po przerwie w dostawie prądu urządzenie wznawia pracę od miejsca, w którym przerwało
- Obciążalność 10A / 1500W — umożliwia bezpośrednie sterowanie pompami, wentylatorami, grzałkami czy oświetleniem bez konieczności stosowania zewnętrznego stycznika
- Kompaktowy format do zabudowy — wymiary 79×26×43 mm oraz otwór montażowy 72×40 mm pozwalają na łatwy montaż w standardowych panelach i rozdzielnicach
Szczegóły techniczne i wydajność
Sercem modułu jest mikrokontroler dedykowany do precyzyjnego odmierzania czasu, co eliminuje błędy typowe dla układów analogowych RC. Dzięki temu ustawiony interwał pozostaje stały niezależnie od wahań napięcia czy temperatury. Przyciski SET, + oraz – pozwalają na pełną konfigurację w mniej niż minutę, a tryb pętli (P1-4 i P1-5) umożliwia nieprzerwaną pracę w cyklu ON/OFF. Styk przekaźnika NO/NC zapewnia kompatybilność zarówno z obciążeniami rezystancyjnymi, jak i indukcyjnymi do 1500W przy 220V AC.
| Parametr | Wartość / Szczegóły |
|---|---|
| Napięcie zasilania | AC 220V |
| Maksymalny prąd pracy | 10A |
| Maksymalna moc obciążenia | 1500W |
| Zakres czasowy T1 / T2 | 0–999 sekund / 0–999 minut / 0–999 godzin |
| Jednostki czasu (P0) | P0=0 sekundy | P0=1 minuty | P0=2 godziny |
| Tryby pracy (P1) | P1-0 do P1-5 (6 trybów) |
| Pamięć ustawień | Nieulotna (zachowywana po zaniku zasilania) |
| Wyświetlacz | Podwójny LED (T1 + T2) |

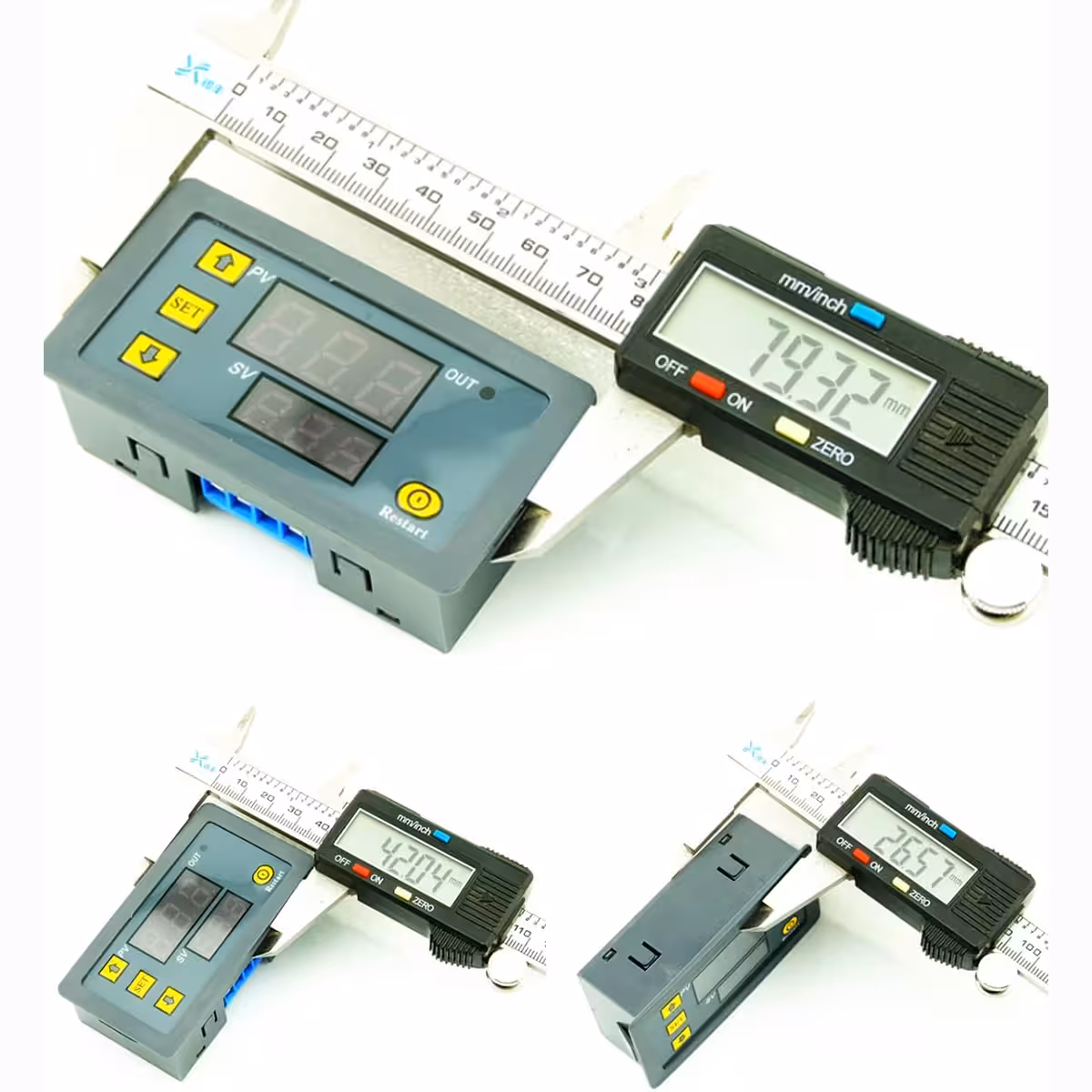

| Wymiary modułu | 79 × 26 × 43 mm |

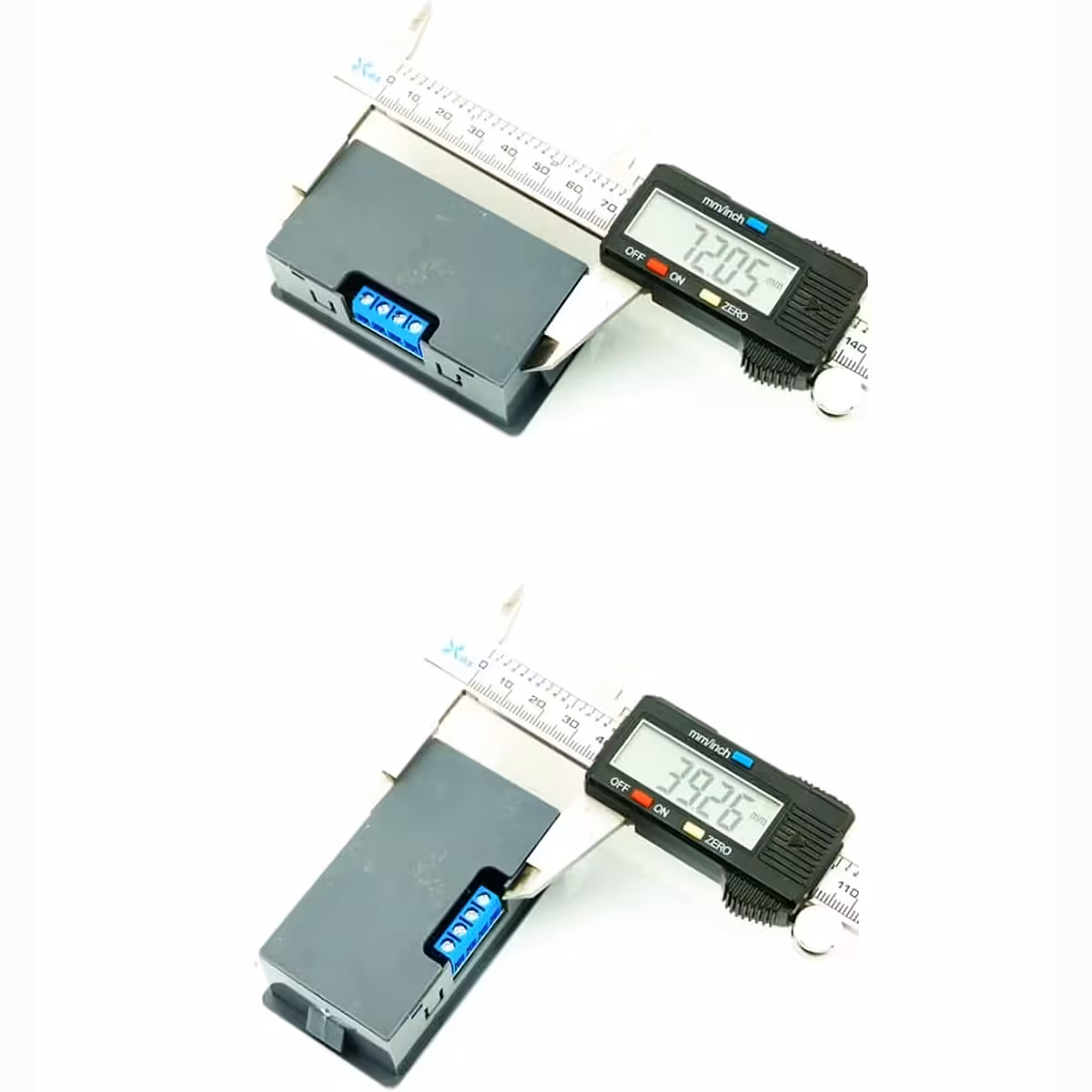

| Wymiary otworu montażowego | 72 × 40 mm |
| Typ wyjścia | Styk przekaźnika NO/NC |
Instrukcja programowania i obsługi

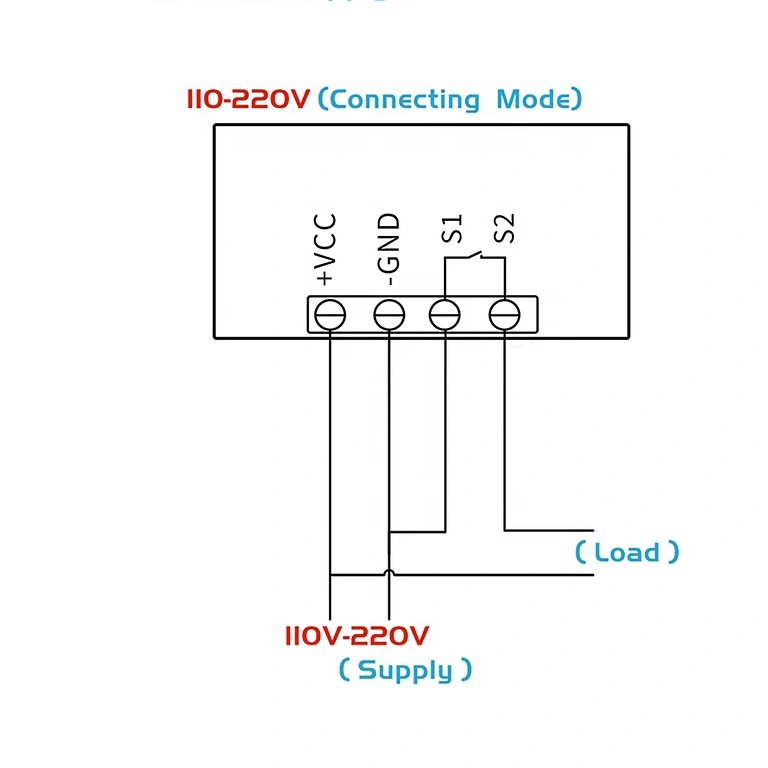

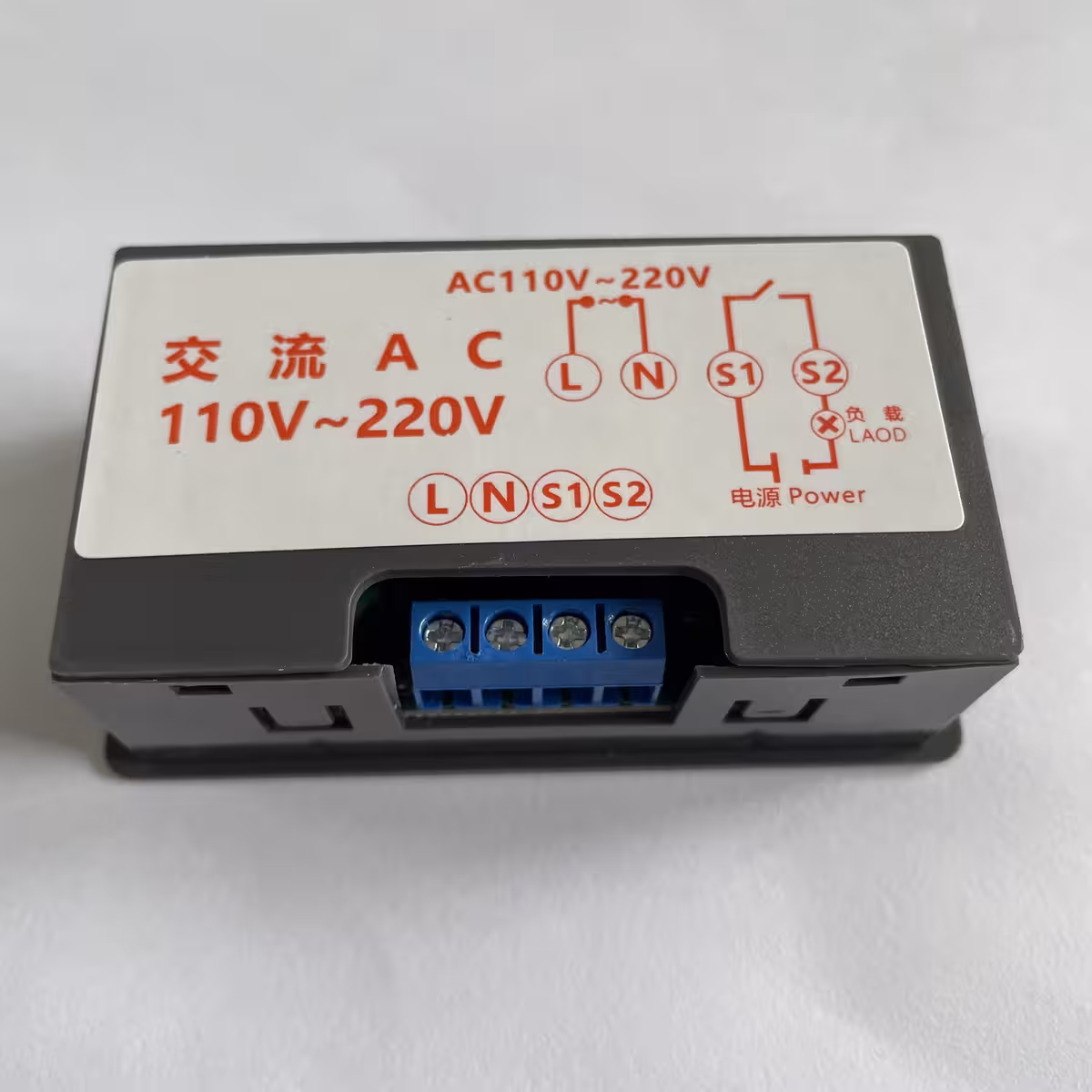

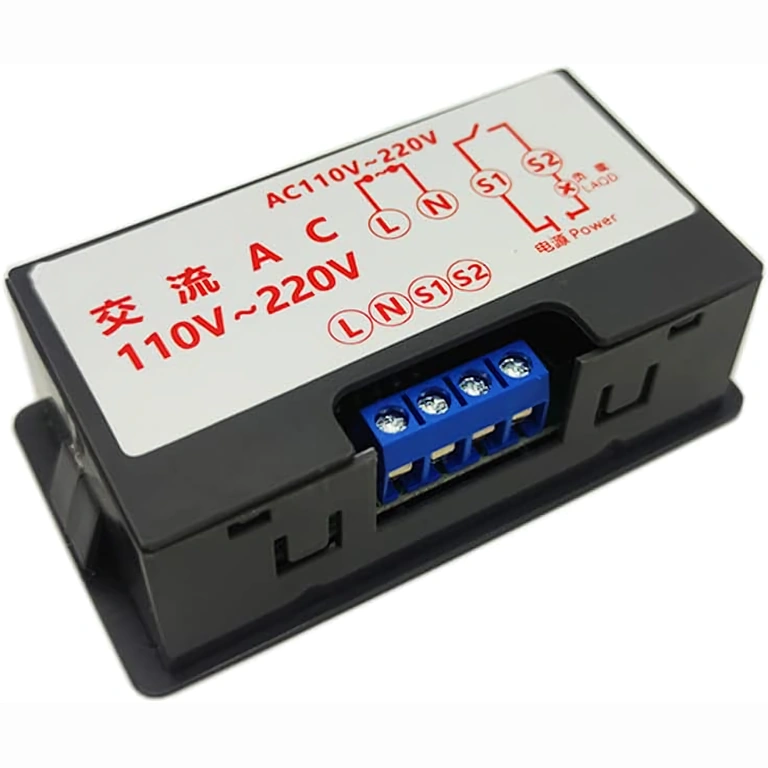

- Podłącz moduł zgodnie z dołączonym schematem elektrycznym (L, N wejście 220V; wyjście na odbiornik przez styki NO/COM).
- Podłącz zasilanie AC 220V. Wyświetlacz pokaże domyślną wartość czasu T1.

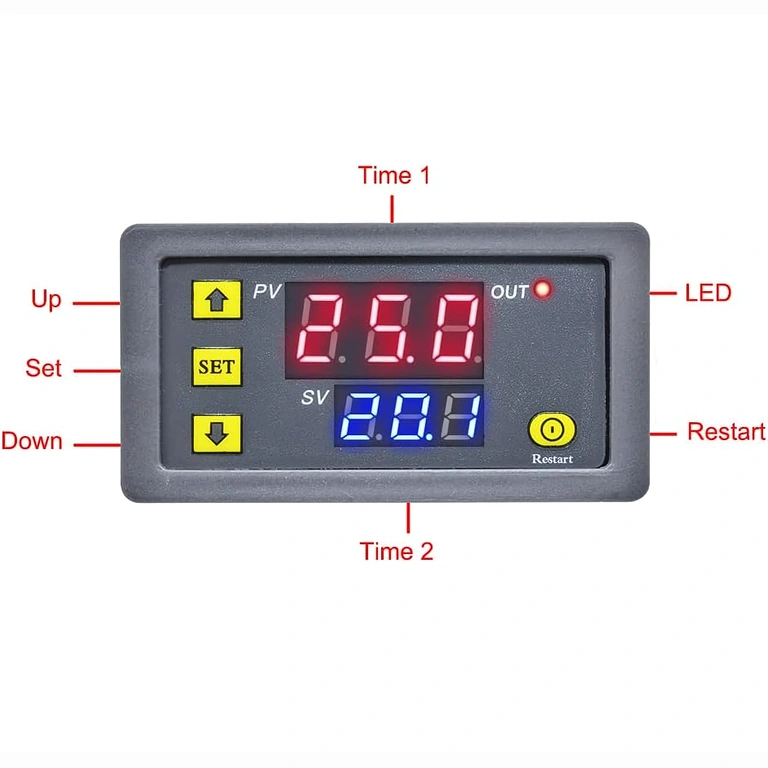

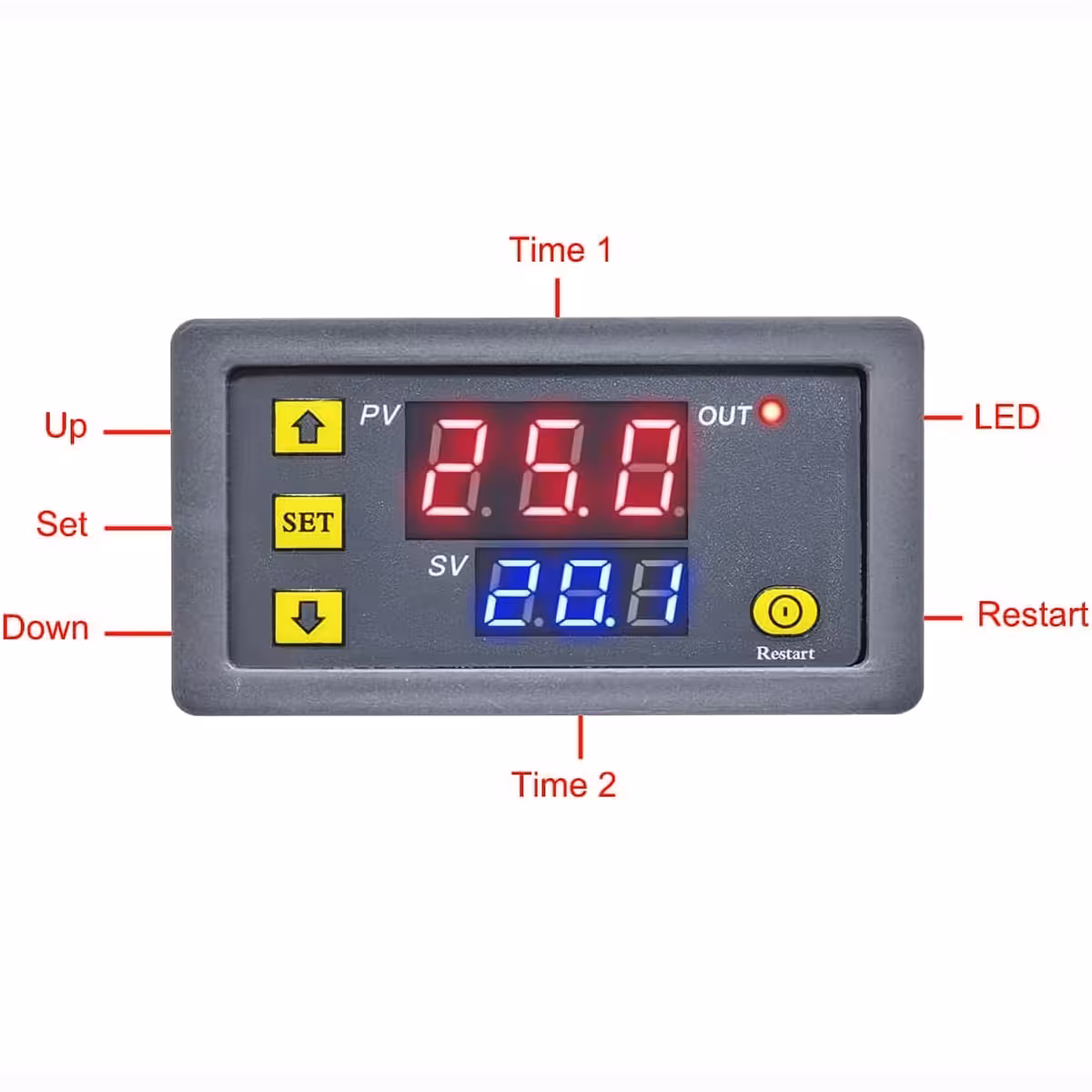

- Naciśnij krótko przycisk SET, aby przejść do trybu edycji. Aktywna cyfra zacznie migać.
- Użyj przycisków + i –, aby ustawić żądaną wartość dla T1 (czas załączenia lub opóźnienia, zależnie od wybranego trybu).
- Naciśnij ponownie SET, aby przejść do T2 i ustawić jego wartość.
- Naciśnij SET, aby zapisać, lub poczekaj kilka sekund na automatyczny zapis.
- Przytrzymaj przycisk SET (3–5 sekund), aby wejść do menu parametrów zaawansowanych.
- Ustaw P0 (jednostkę czasu):
- P0=0 — sekundy
- P0=1 — minuty
- P0=2 — godziny
- Naciśnij krótko SET, aby przejść do P1 i wybrać tryb pracy:
- P1-0: po odliczeniu T1 przekaźnik załącza się i pozostaje aktywny
- P1-1: po odliczeniu T1 przekaźnik pozostaje nieaktywny
- P1-2: po T1 przekaźnik załącza się; po T2 wyłącza się
- P1-3: po T1 przekaźnik jest nieaktywny; po T2 załącza się
- P1-4: cykl powtarzalny ON (T1) → OFF (T2) → ON (T1)…
- P1-5: cykl powtarzalny OFF (T1) → ON (T2) → OFF (T1)…
- Naciśnij krótko SET, aby zapisać parametry i wyjść z menu. Moduł automatycznie rozpocznie pracę w wybranym trybie.
Przykład praktyczny — cykl powtarzalny 30s ON / 60s OFF: Ustaw T1=30, T2=60, P0=0 (sekundy), P1=4. Przekaźnik będzie automatycznie przełączał: 30 sekund pracy, 60 sekund przerwy, w nieskończonej pętli.
Zawartość zestawu
- 1 × Cyfrowy programowalny przekaźnik czasowy 220V (moduł T1/T2)
- 1 × Schemat połączeń elektrycznych
Najczęściej zadawane pytania
Czy urządzenie może pracować przy innym napięciu, np. 12V DC?
Nie. Ten model jest zaprojektowany wyłącznie do zasilania AC 220V. Do zastosowań przy niskim napięciu (12V, 24V DC) wymagany jest model dedykowany do tych wartości.
Czy ustawienia zostaną usunięte po zaniku zasilania?
Nie. Pamięć nieulotna przechowuje wartości T1, T2 oraz parametry P0/P1 niezależnie od przerw w zasilaniu. Po ponownym włączeniu przekaźnik automatycznie wznawia pracę z ostatnimi zapisanymi ustawieniami.
Jakie urządzenia można podłączyć do wyjścia przekaźnika?
Przekaźnik obsługuje obciążenia rezystancyjne i indukcyjne do 10A / 1500W przy 220V AC — pompy wody, wentylatory, grzałki, taśmy LED, oświetlenie i małe silniki. W przypadku dużych obciążeń indukcyjnych zaleca się zastosowanie dodatkowego stycznika.
Czy można ustawić interwał krótszy niż 1 sekunda?
Nie. Minimalna rozdzielczość wynosi 1 sekundę. Do odmierzania czasu w milisekundach potrzebny jest przekaźnik o wyższej rozdzielczości.
Czy można go zamontować bezpośrednio w rozdzielnicy?
Tak. Wymiar montażowy 72×40 mm pozwala na łatwą zabudowę w panelu lub standardowej obudowie elektrycznej. Kompaktowy format (79×26×43 mm) oszczędza miejsce wewnątrz rozdzielnicy.
