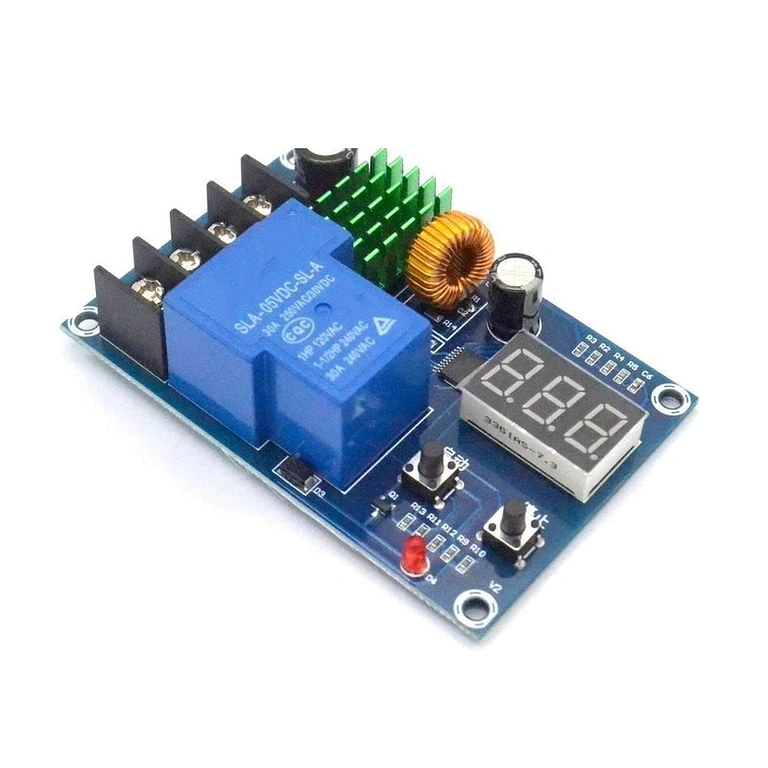

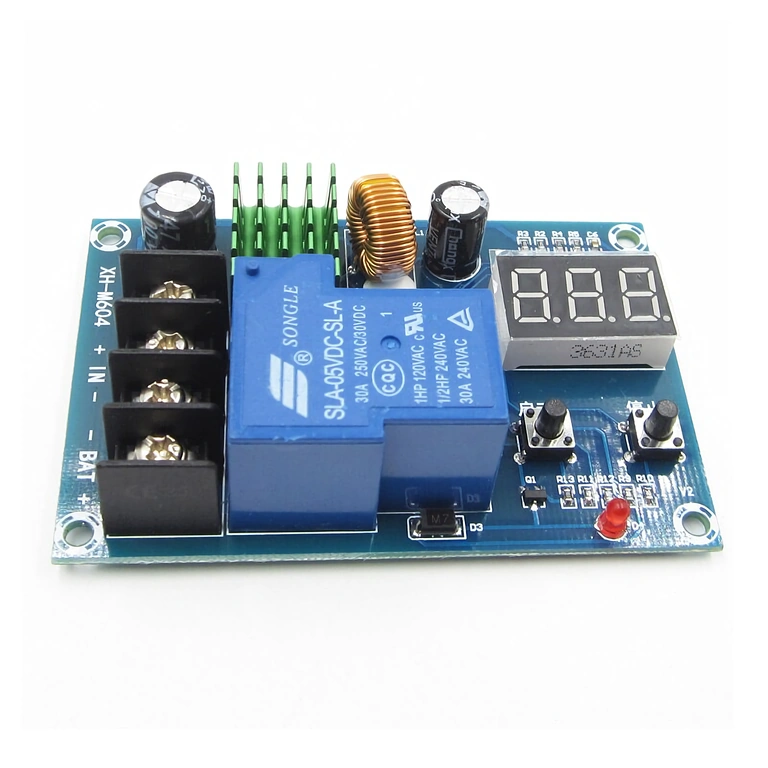

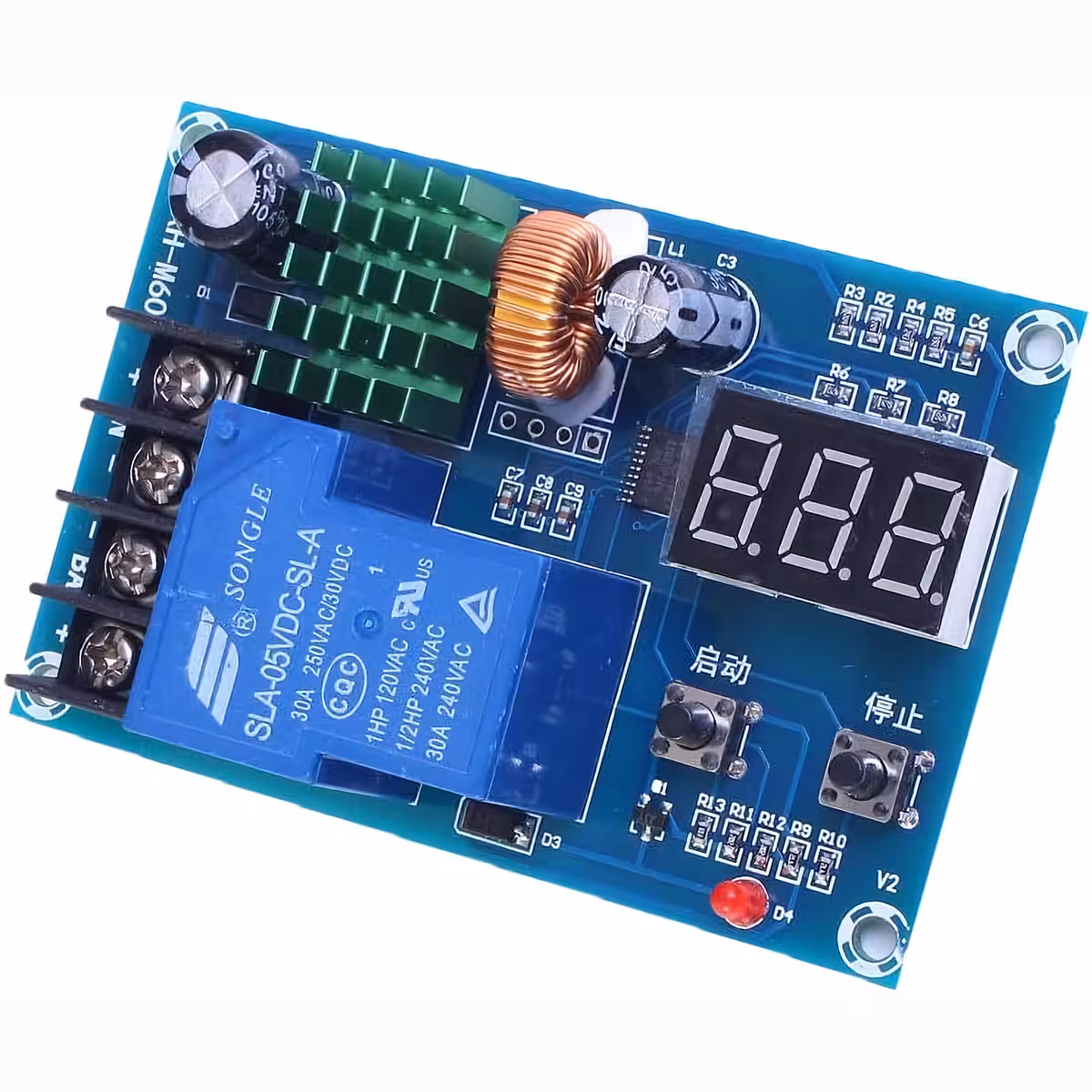

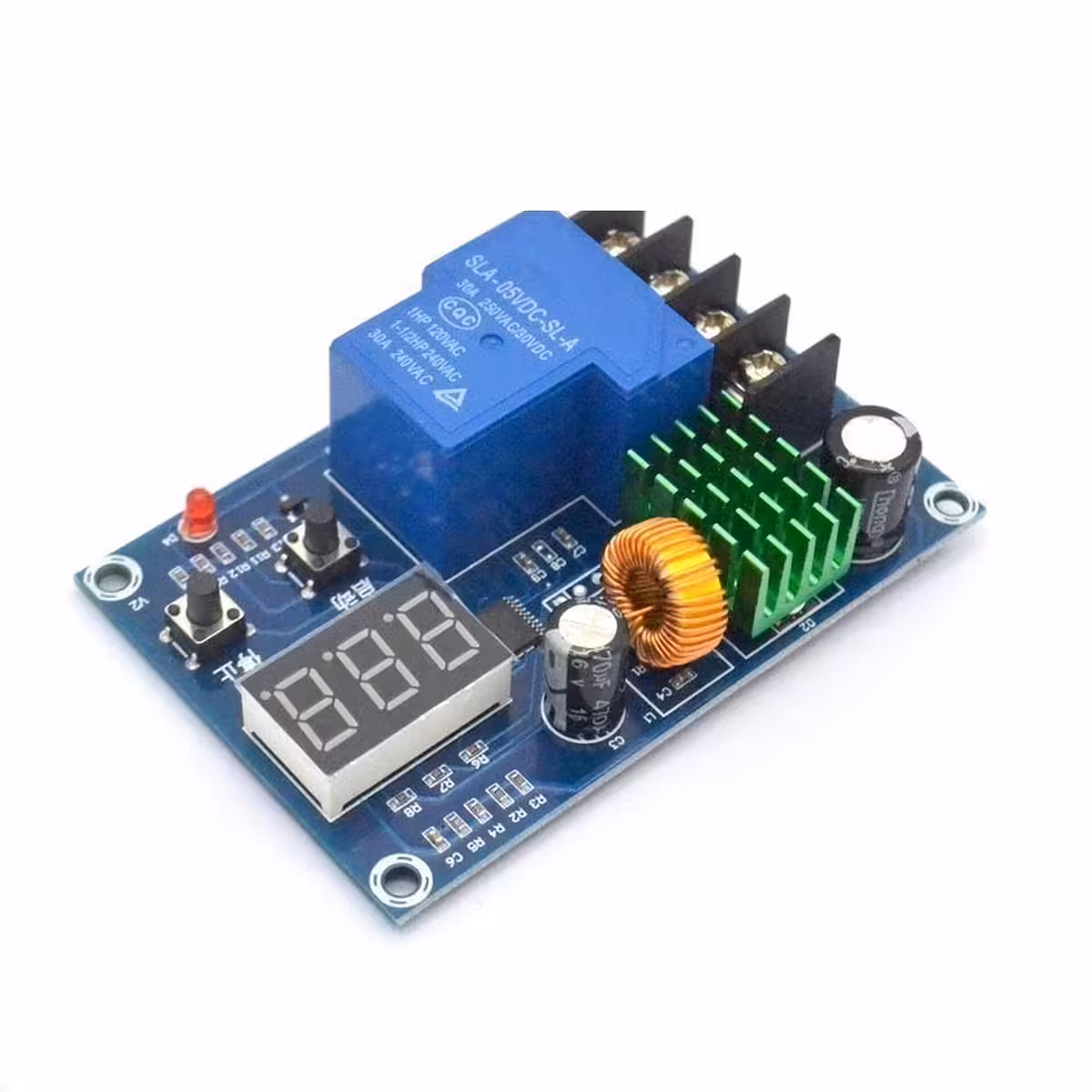

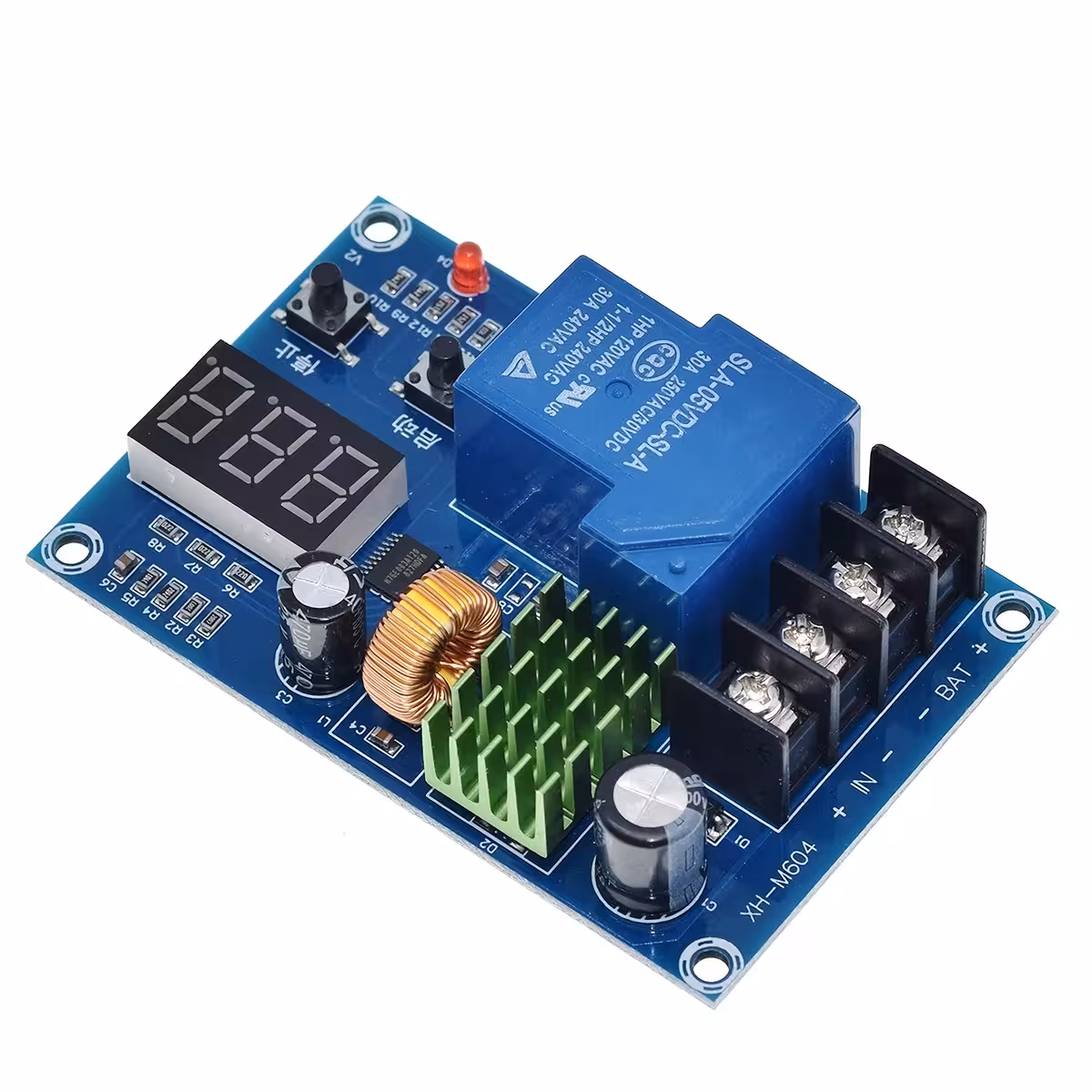

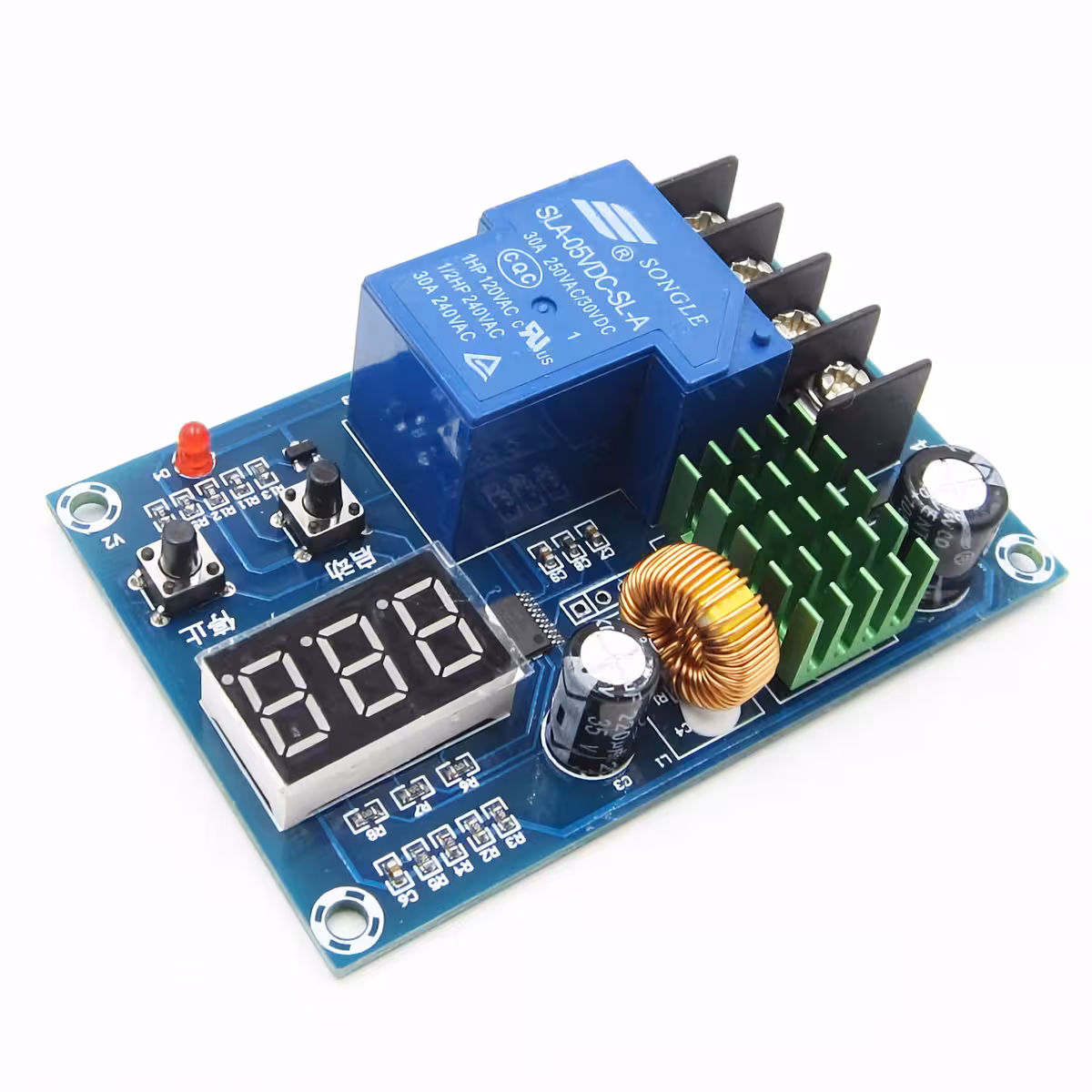

Regulator solarny XH-M604 30A — sterownik, który wydłuży życie Twojego akumulatora w każdym systemie off-grid
Całkowite rozładowanie akumulatora to nie tylko problem z zasilaniem, ale często kosztowna konieczność wymiany ogniw na nowe. W systemach fotowoltaicznych bez automatycznego sterowania taka sytuacja może zdarzyć się w każdej chwili — w nocy, przy zachmurzeniu lub gdy pobór energii przewyższa produkcję. Regulator solarny XH-M604 reaguje natychmiast: przerywa pobór prądu, zanim dojdzie do głębokiego rozładowania, i wznawia ładowanie, gdy tylko napięcie wróci do bezpiecznego poziomu. Moduł obsługuje instalacje 12V, 24V, 36V, 48V oraz 60V, co czyni go niezwykle uniwersalnym rozwiązaniem dla niemal każdej konfiguracji.
Uwaga: Napięcia progowe (start/stop) należy ustawić ręcznie zgodnie z wytycznymi producenta używanego akumulatora. Wartości fabryczne mają charakter orientacyjny.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Szeroki zakres napięcia 6V–60V — jeden sterownik obsługuje systemy 12V, 24V, 36V, 48V i 60V, eliminując potrzebę zakupu osobnych urządzeń.
- Prąd znamionowy 30A — pozwala na obsługę paneli o mocy do 360W przy 12V lub 720W przy 24V, co w zupełności wystarcza do zasilania domku letniskowego czy w pełni wyposażonego kampera.
- Wyświetlacz LCD z dokładnością 0.1V — pozwala na precyzyjny podgląd napięcia w czasie rzeczywistym i dokładną konfigurację progów, której nie zapewnią tradycyjne woltomierze analogowe.
- Kompatybilność z 6 typami akumulatorów — obsługa Li-Ion, Li-Po, LiFePO4, Ni-Cd, Ni-MH oraz kwasowo-ołowiowych (AGM/GEL) bez dodatkowych modułów.
- Ultra-kompaktowy format 81×54×18 mm — bez problemu zmieści się w każdej obudowie DIY, panelu sterowania czy rozdzielnicy elektrycznej.
Szczegóły i wydajność
Technologia PWM (Pulse Width Modulation) reguluje przepływ energii poprzez szybkie impulsy, co znacząco zmniejsza obciążenie termiczne ogniw i wydłuża żywotność akumulatora w porównaniu do ładowania bezpośredniego. Gdy napięcie spadnie poniżej wartości ustawionej przyciskiem START, sterownik automatycznie uruchamia ładowanie; po osiągnięciu limitu STOP, odcina zasilanie i przechodzi w tryb monitorowania. W efekcie zyskujesz stałą ochronę przed przeładowaniem oraz zabezpieczenie przed głębokim rozładowaniem, bez konieczności ciągłej kontroli.
| Parametr | Wartość / Szczegóły |
|---|---|
| Model | XH-M604 |
| Napięcie wejściowe | 6V – 60V DC |
| Prąd znamionowy | 30A |
| Typ ładowania | PWM (Pulse Width Modulation) |
| Obsługiwane napięcia | 12V / 24V / 36V / 48V / 60V |
| Wyświetlacz | Cyfrowy LCD, dokładność 0.1V |
| Maksymalna moc panelu (12V) | 360W |
| Maksymalna moc panelu (24V) | 720W |
| Obsługiwane typy akumulatorów | Li-Ion, Li-Po, LiFePO4, Ni-Cd, Ni-MH, kwasowo-ołowiowe (AGM, GEL) |

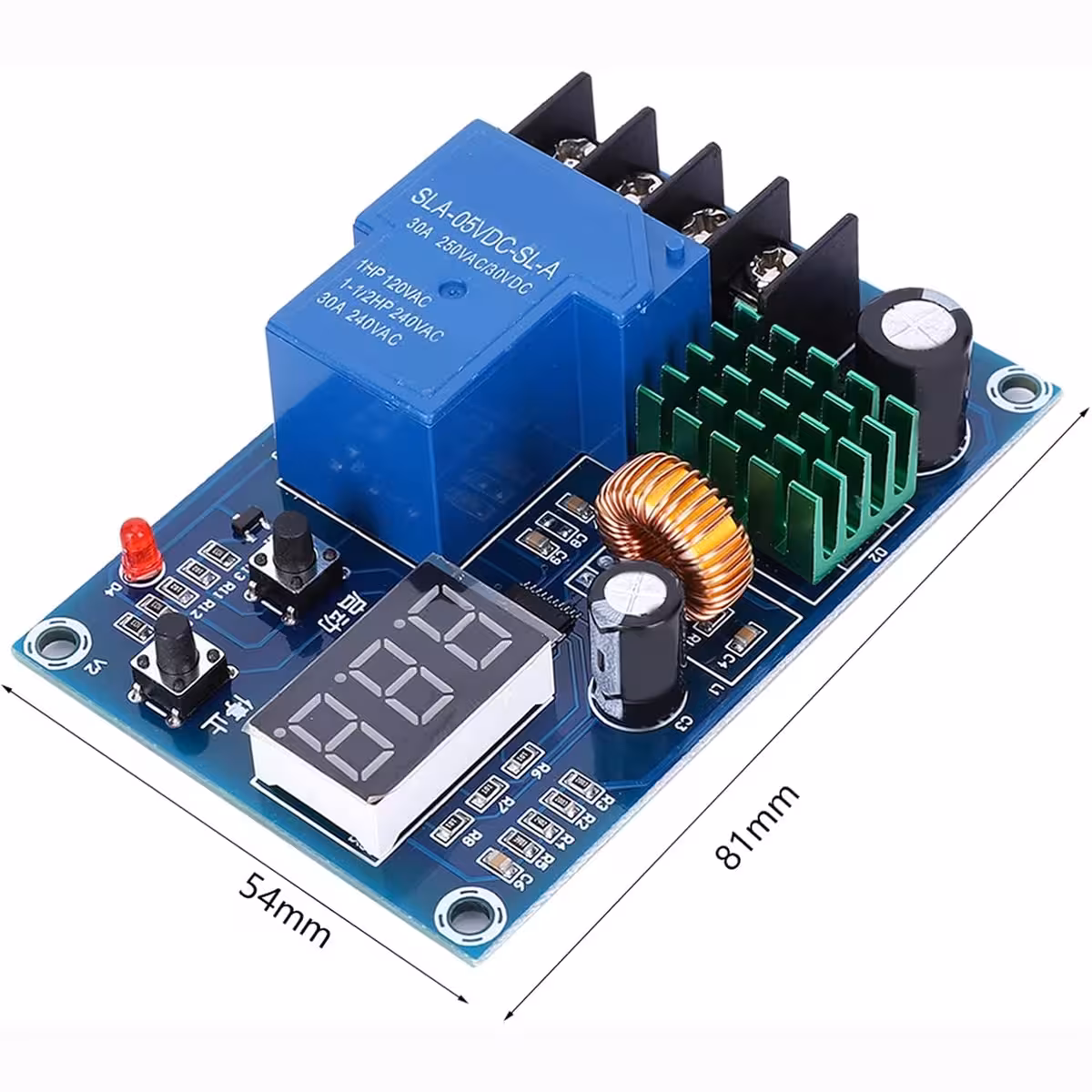

| Wymiary | 81 × 54 × 18 mm |
| Zastosowanie | Systemy fotowoltaiczne, turbiny wiatrowe, kampery, off-grid, projekty DIY |
Instrukcja programowania i użytkowania

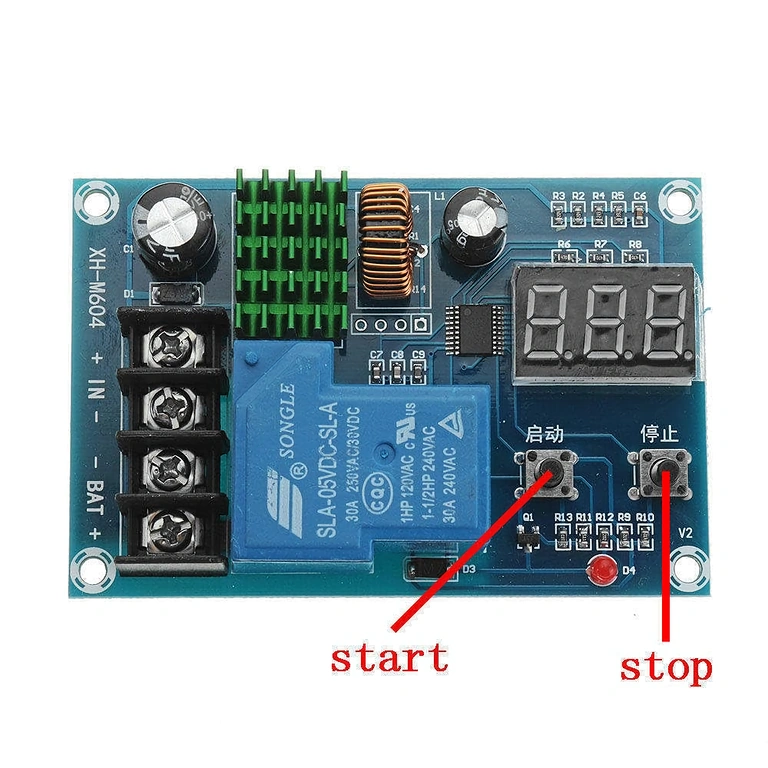

- Przytrzymaj przycisk START przez 3 sekundy, a następnie ustaw napięcie, przy którym sterownik ma rozpocząć ładowanie akumulatora.
- Przytrzymaj przycisk STOP przez 3 sekundy, a następnie ustaw napięcie, przy którym ładowanie zostanie automatycznie przerwane.
- Aby przywrócić ustawienia fabryczne, naciśnij jednocześnie oba przyciski, aż na wyświetlaczu pojawi się komunikat „888”.

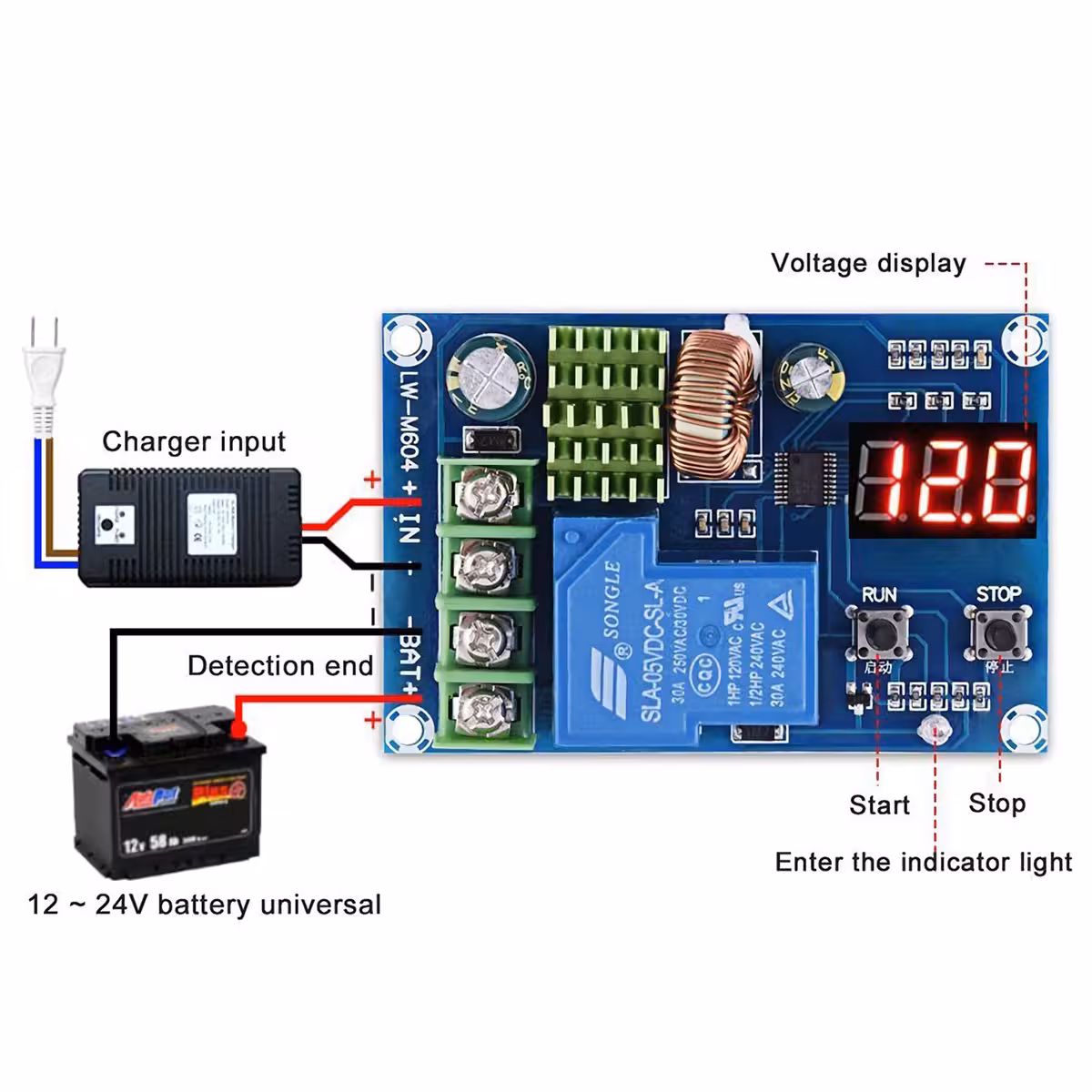

- Podłącz najpierw akumulator do zacisków, następnie panel słoneczny, a na końcu odbiorniki (oświetlenie, inwerter, pompę itp.).
- Bezwzględnie przestrzegaj polaryzacji (+/-) i chroń moduł przed wilgocią oraz bezpośrednim źródłem ciepła.
Zawartość zestawu
- 1 x Regulator solarny XH-M604 z wbudowanym wyświetlaczem LCD
Najczęściej zadawane pytania
Czy mogę używać regulatora XH-M604 z akumulatorami LiFePO4?
Tak, moduł jest kompatybilny z akumulatorami LiFePO4 (litowo-żelazowo-fosforanowymi). Należy jednak ręcznie ustawić napięcie startu i stopu zgodnie z zaleceniami producenta akumulatora (zazwyczaj 13.8V-14.4V dla akumulatora 12V LiFePO4).
Jaką maksymalną moc paneli obsługuje?
Przy prądzie znamionowym 30A, sterownik obsługuje panele słoneczne o mocy do 360W w systemie 12V oraz do 720W w systemie 24V. Dla wyższych napięć (48V, 60V) dopuszczalna moc wzrasta proporcjonalnie.
Czy urządzenie współpracuje z turbinami wiatrowymi?
Tak, regulator może być stosowany z małymi turbinami wiatrowymi, pod warunkiem, że napięcie wyjściowe turbiny mieści się w zakresie 6V-60V DC i zastosowano odpowiedni prostownik.
W jaki sposób chroni akumulator przed głębokim rozładowaniem?
Sterownik stale monitoruje napięcie akumulatora i automatycznie odłącza odbiorniki lub przerywa proces rozładowywania po osiągnięciu ustawionego progu minimalnego, co zapobiega nieodwracalnemu uszkodzeniu ogniw.
Czy mogę podłączyć inwerter bezpośrednio do wyjścia modułu?
Tak, należy jednak upewnić się, że pobór mocy inwertera nie przekracza dopuszczalnego prądu 30A sterownika oraz zastosować przewody o odpowiednim przekroju, aby uniknąć przegrzania styków.
