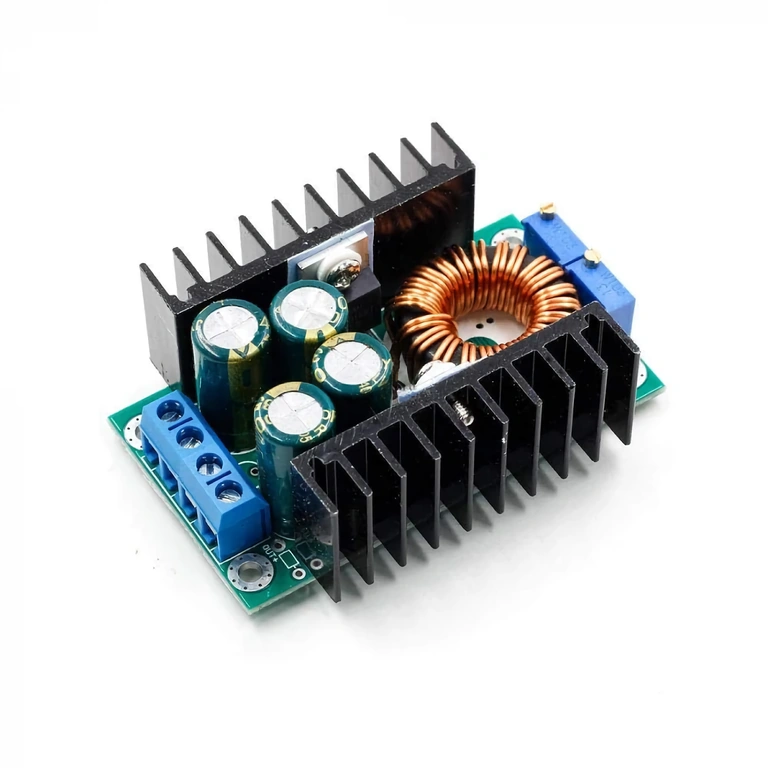

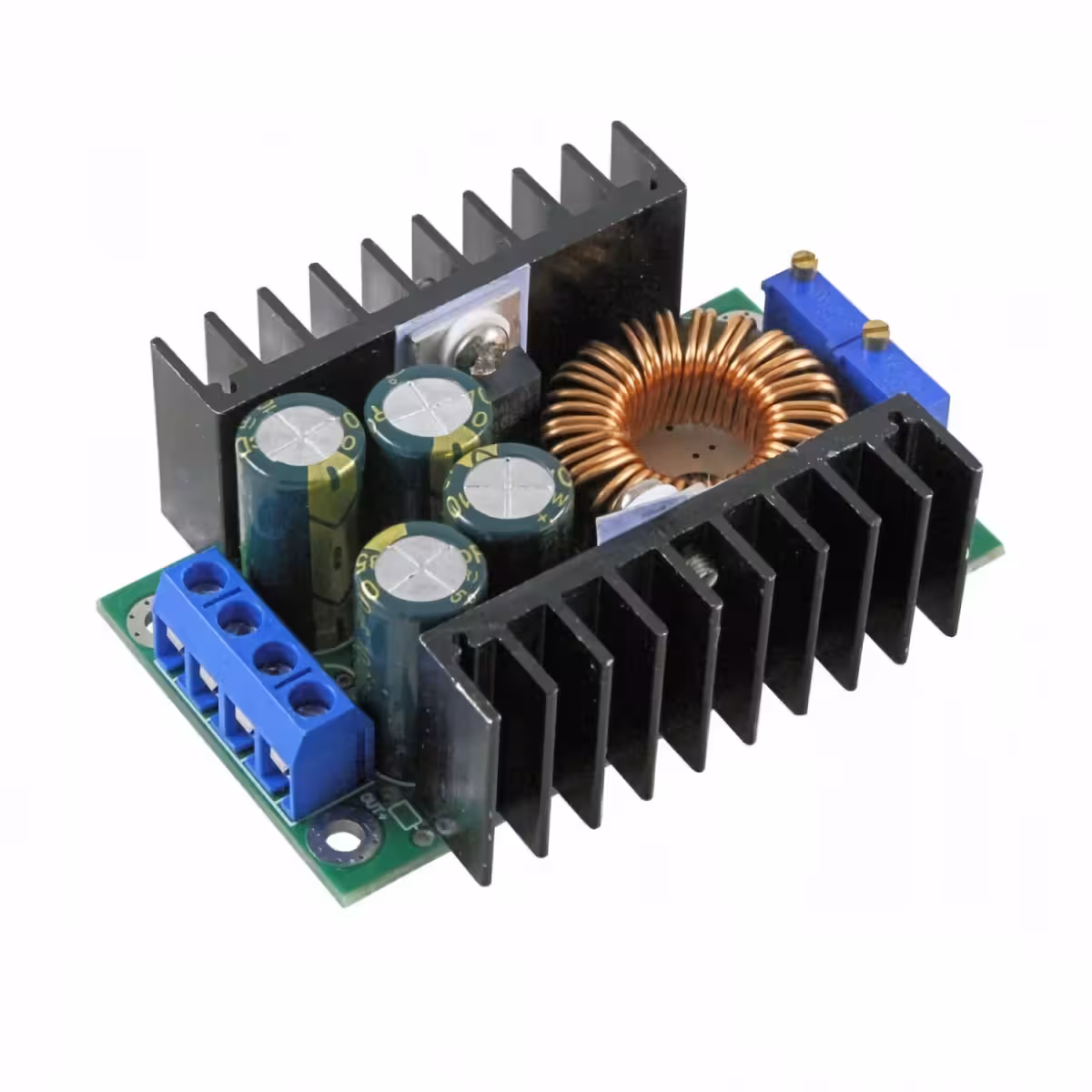

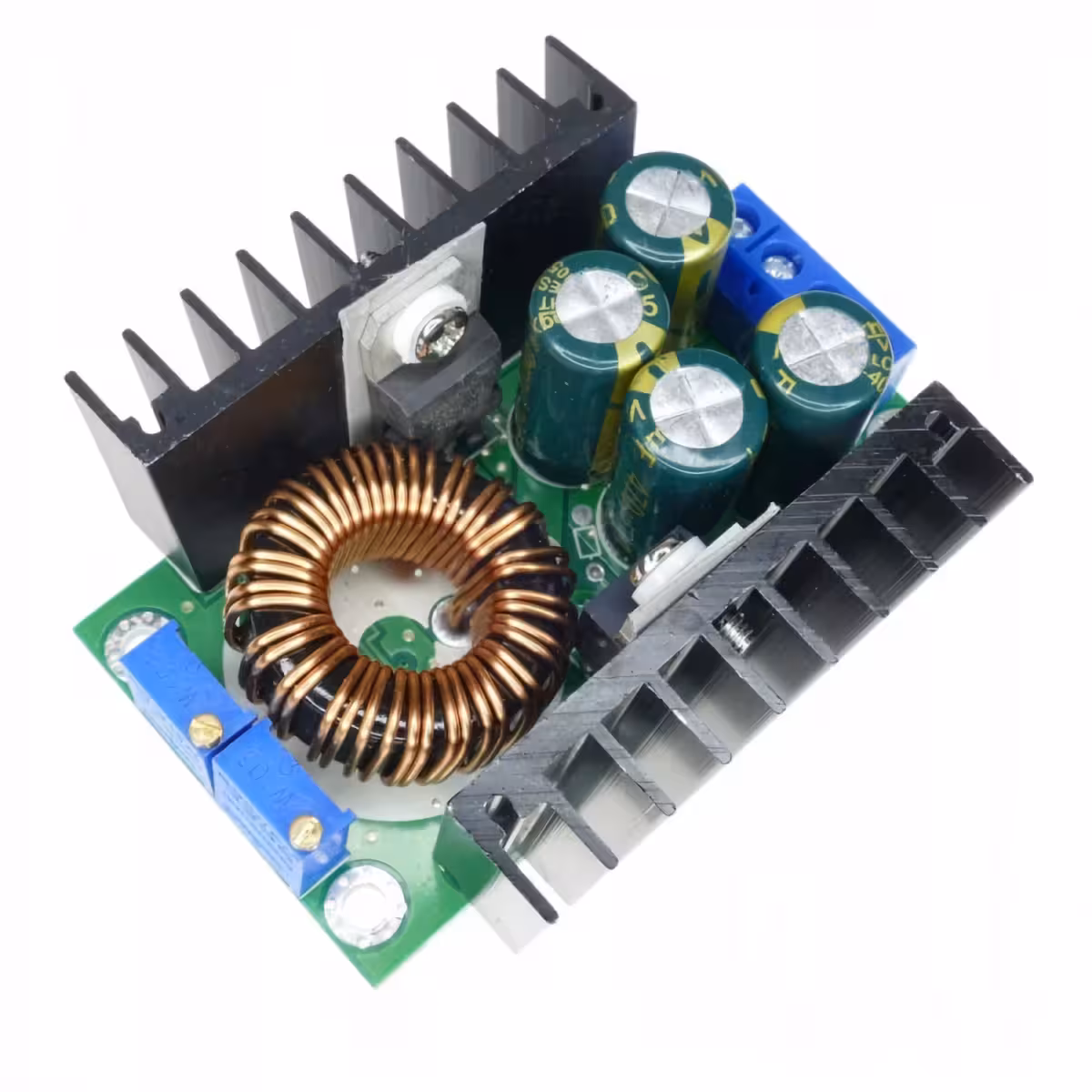

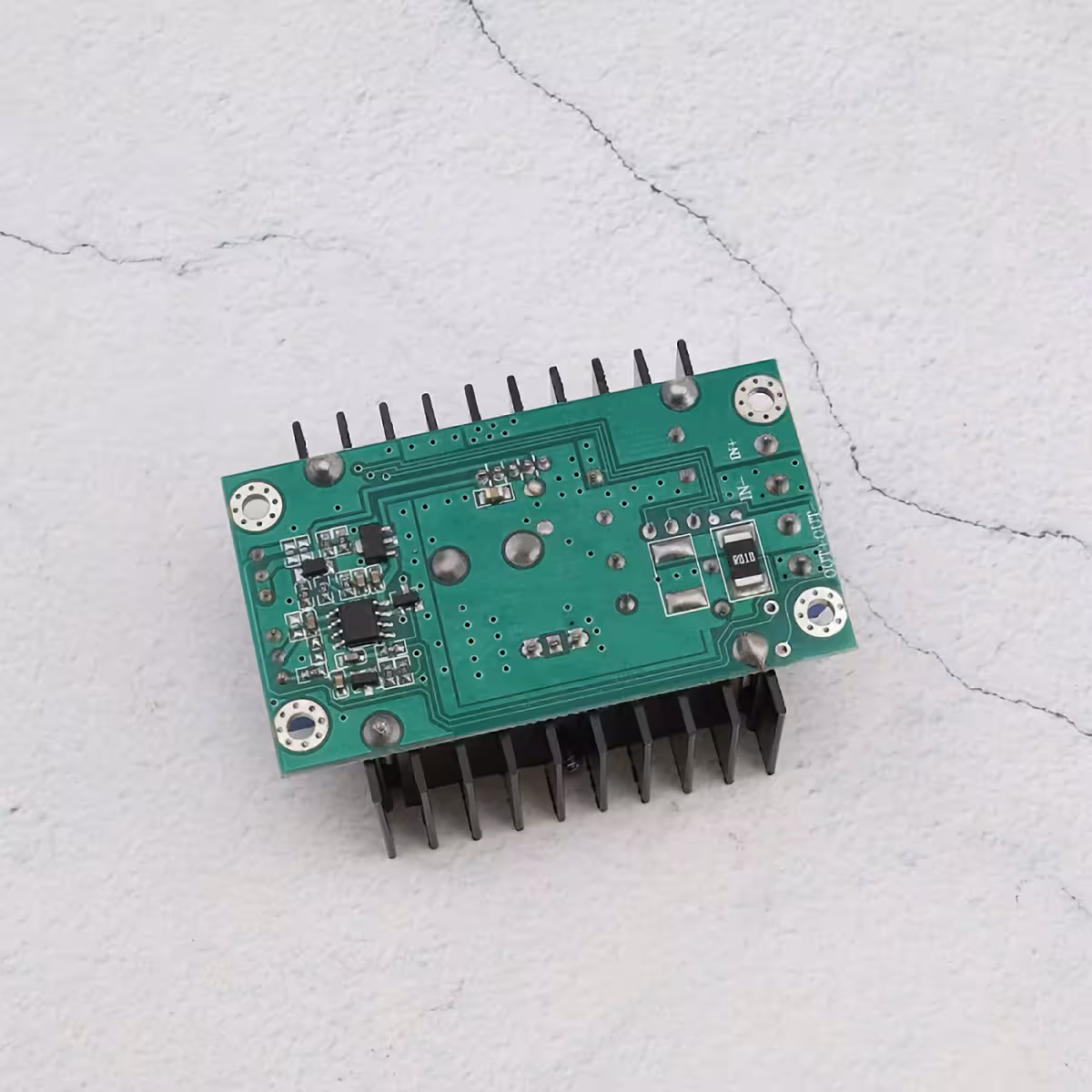

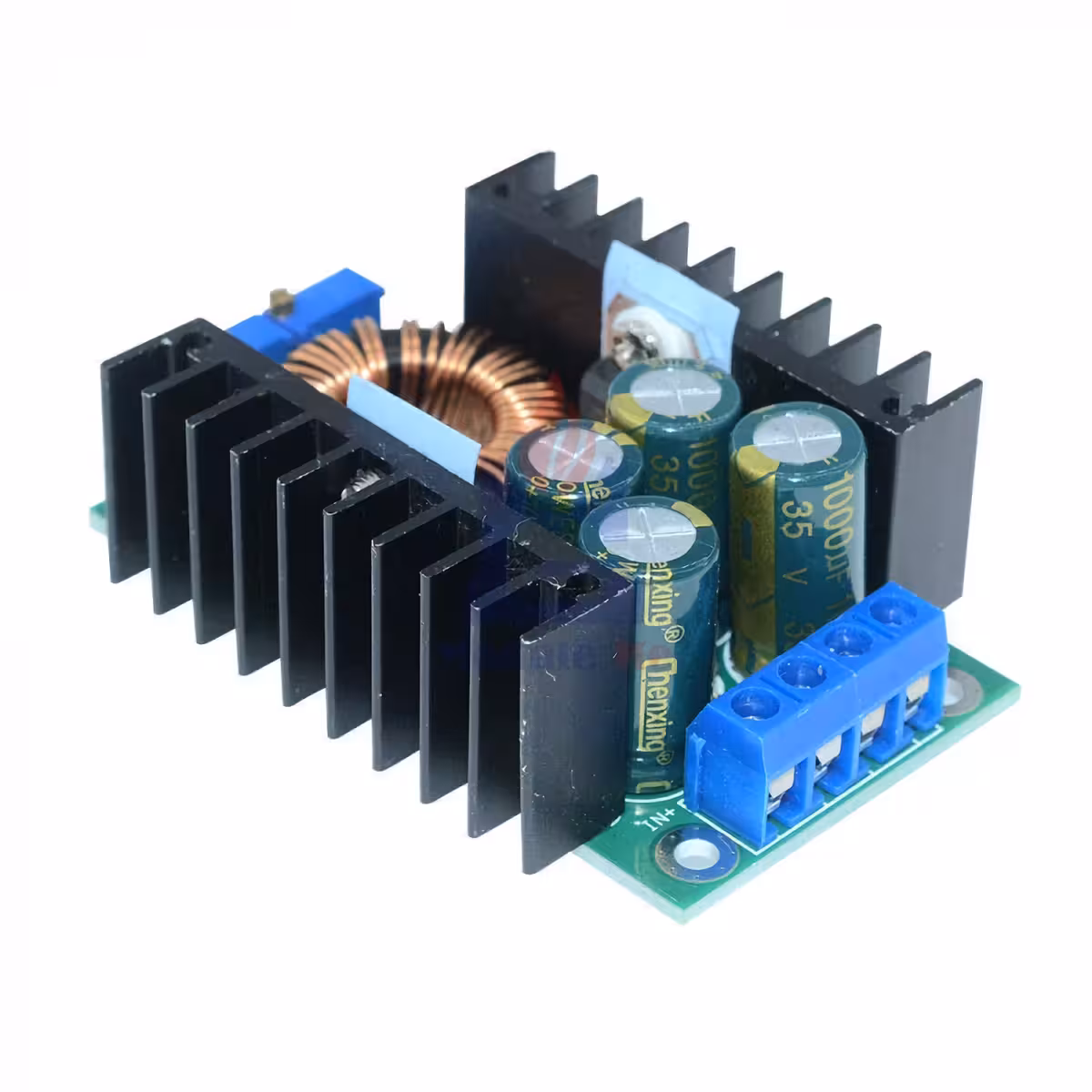

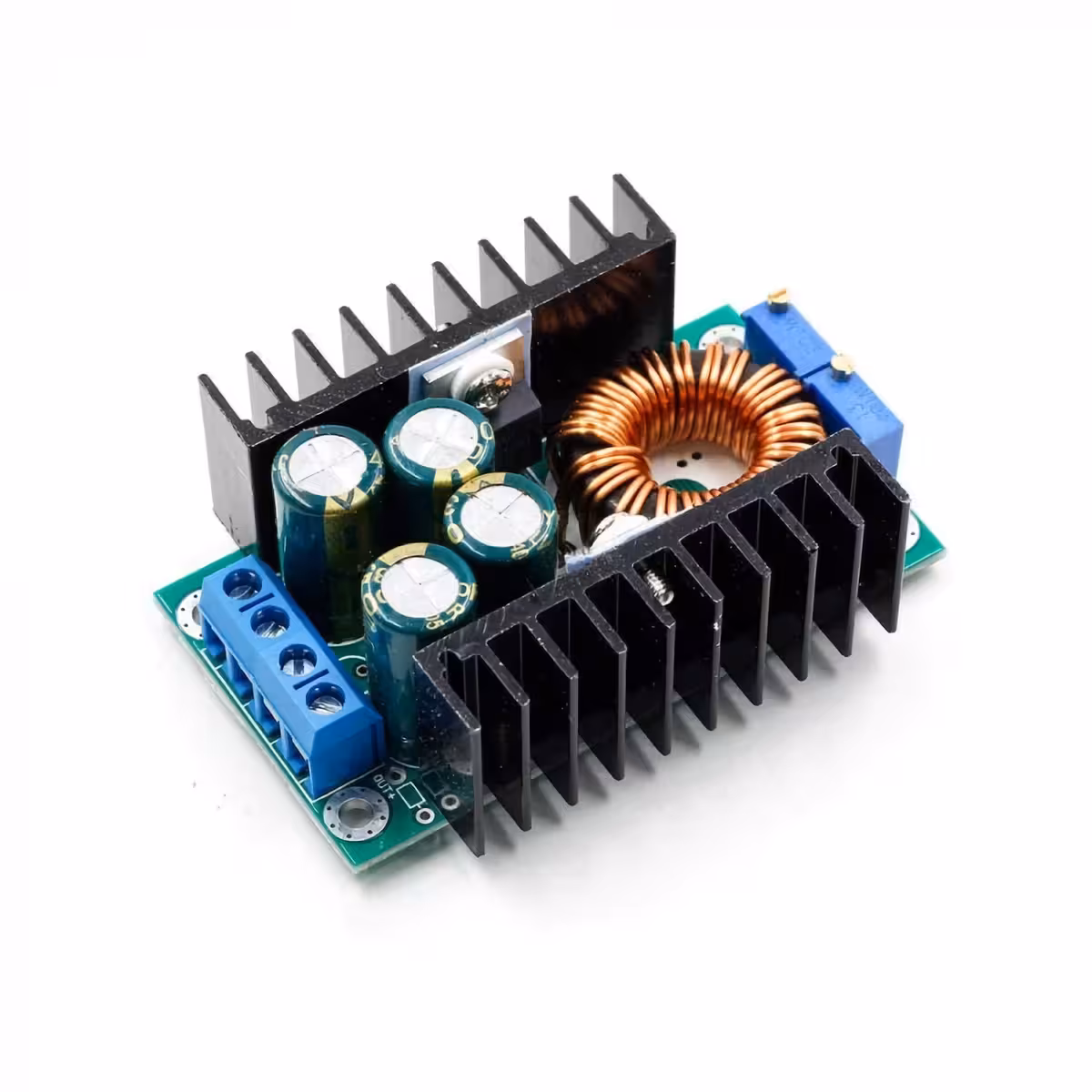

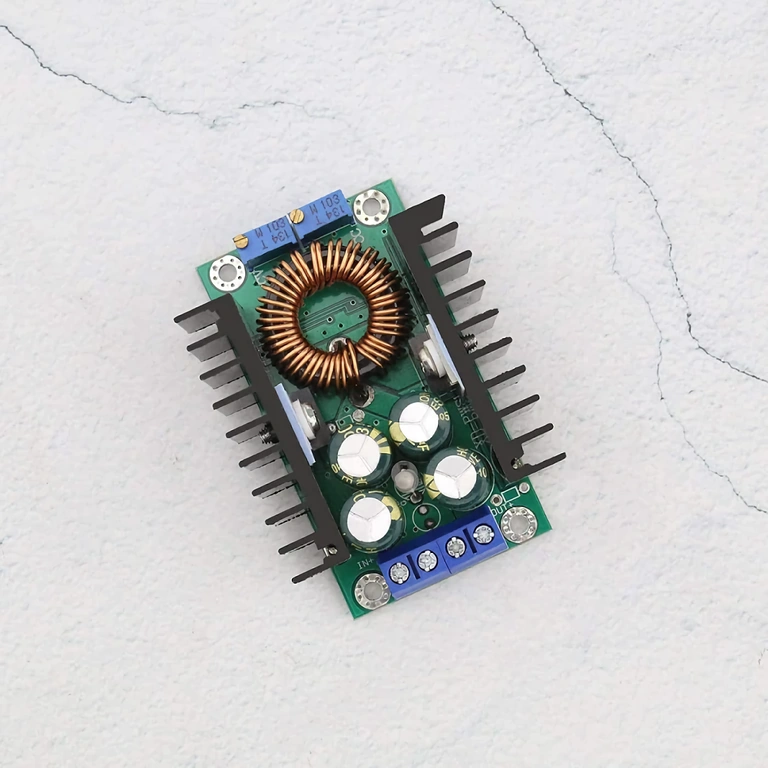

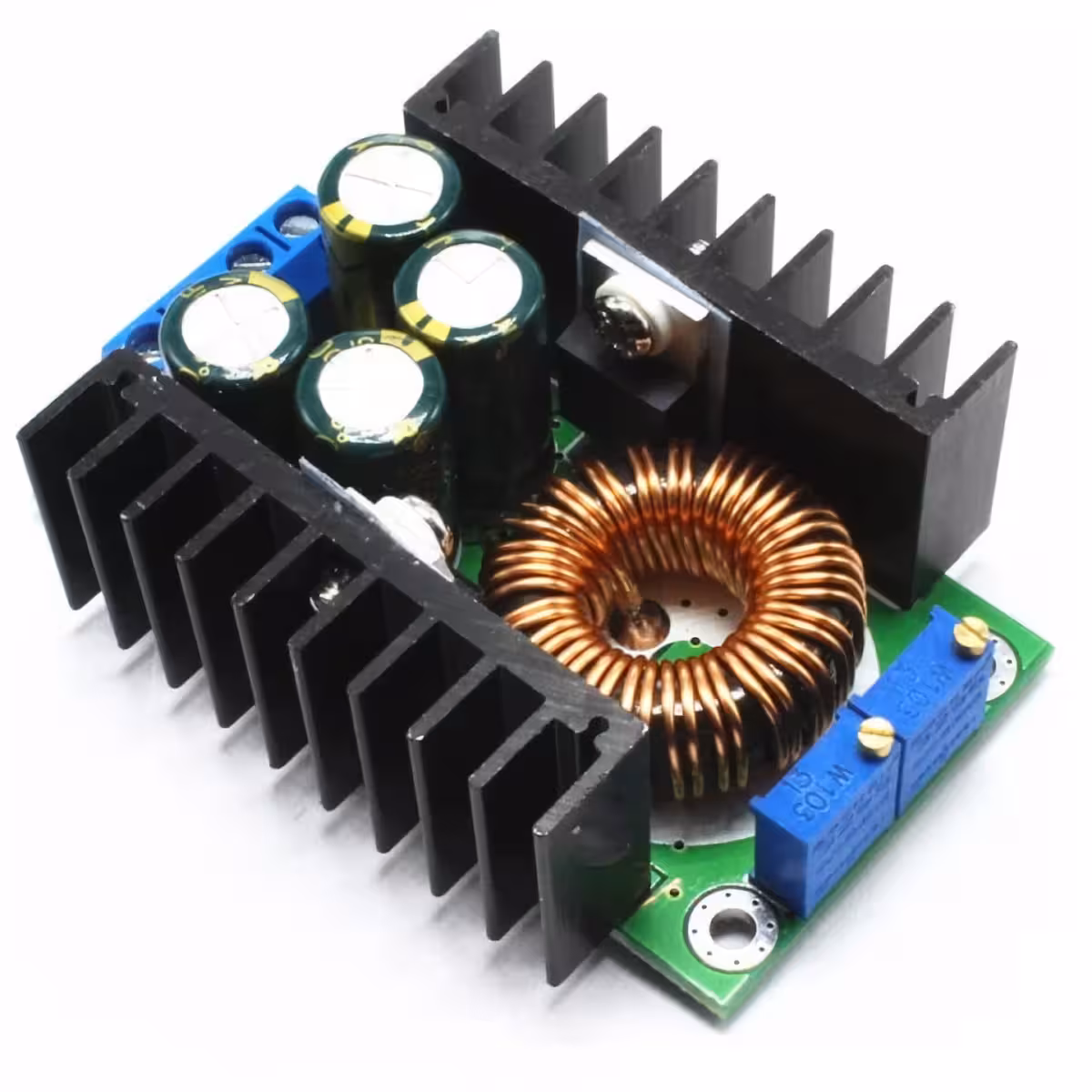

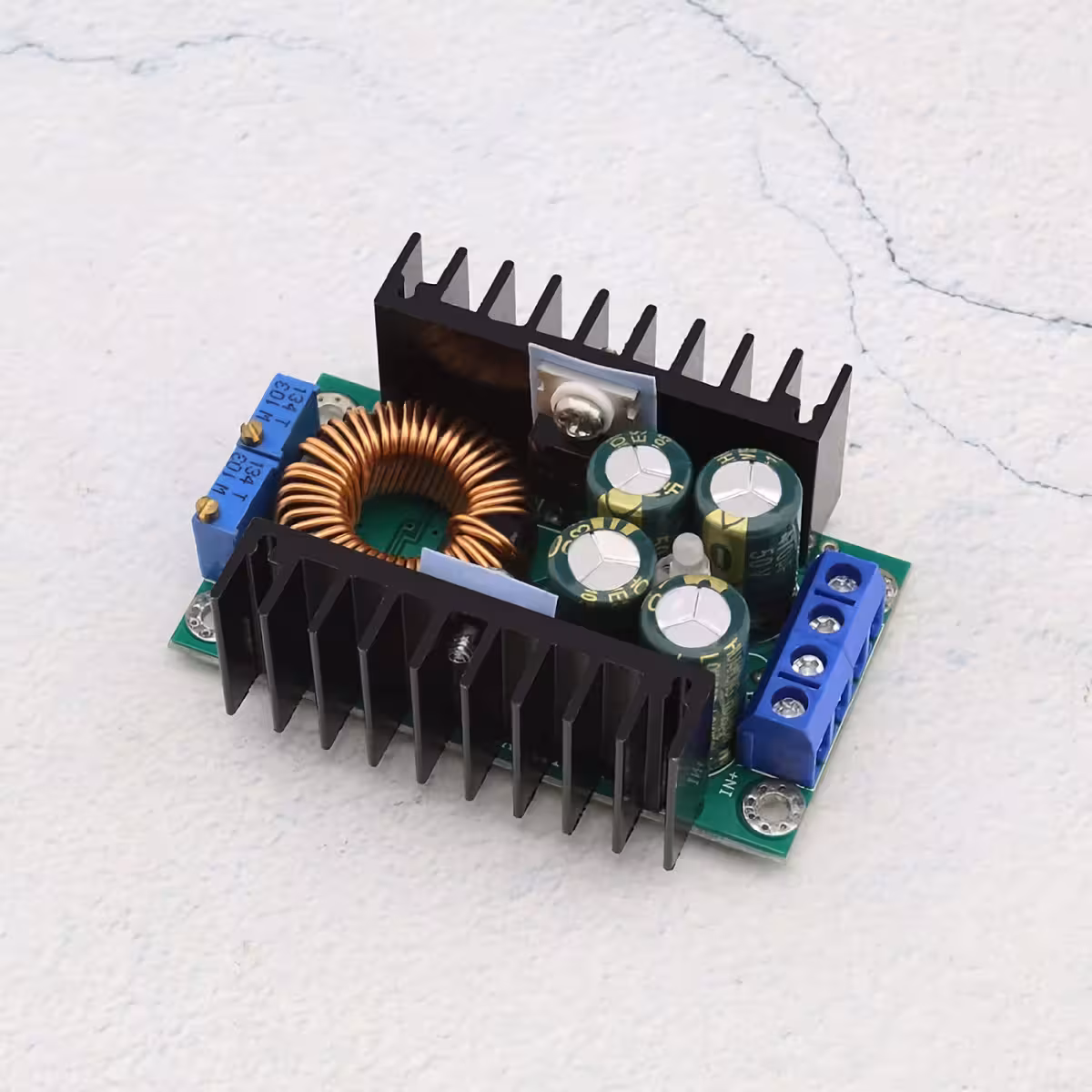

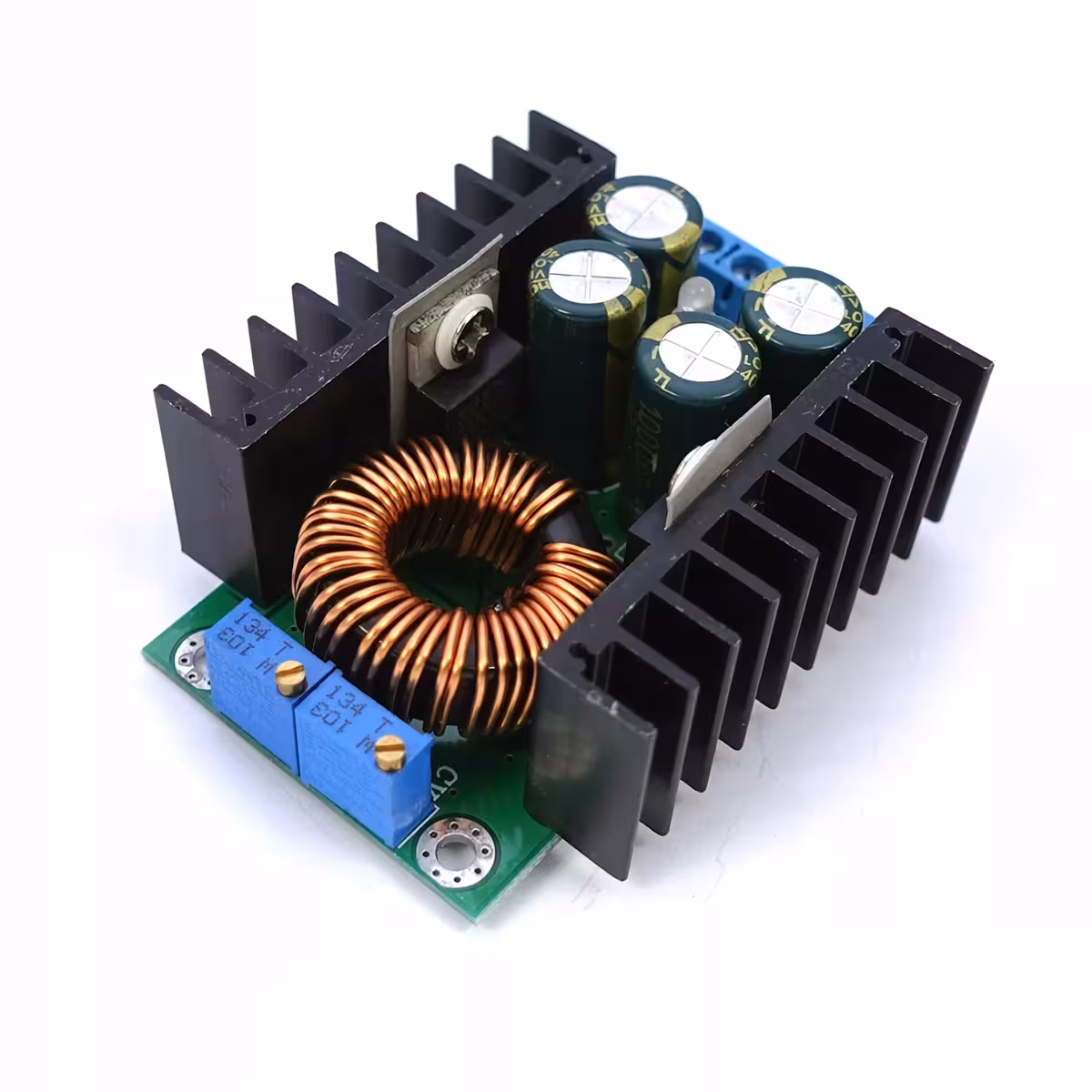

Regulowany moduł obniżający napięcie DC-DC 9A – precyzja i stabilność w Twoich projektach
Potrzebujesz zasilić diodę LED dużej mocy, naładować pakiet LiPo czy zbudować własny zasilacz laboratoryjny? Największym wyzwaniem jest zawsze dopasowanie napięcia do wymagań odbiornika. Ten regulowany moduł step-down rozwiązuje ten problem – pozwala obniżyć napięcie wejściowe z zakresu 5V–40V do dokładnie takiej wartości, jakiej potrzebujesz, zapewniając laboratoryjną precyzję i minimalne straty energii.
Uwaga: Przy prądzie wyjściowym przekraczającym 7A zaleca się stosowanie aktywnego chłodzenia (wentylatora). W celu zabezpieczenia przed odwrotną polaryzacją, zalecamy montaż zewnętrznej diody Schottky’ego na linii wejściowej.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Wieloobrotowe potencjometry (25 obrotów) — umożliwiają niezwykle precyzyjną regulację napięcia i prądu bez skoków; idealne przy pracy z czułymi akumulatorami lub diodami LED.
- Wysoka sprawność 95% — minimalne straty energii oznaczają, że radiator pozostaje chłodny przy standardowym obciążeniu, co przekłada się na oszczędność energii.
- Niezależna regulacja napięcia i prądu (CC/CV) — moduł doskonale sprawdza się jako inteligentna ładowarka do ogniw LiPo, Li-Ion czy NiMH bez konieczności stosowania dodatkowych układów.

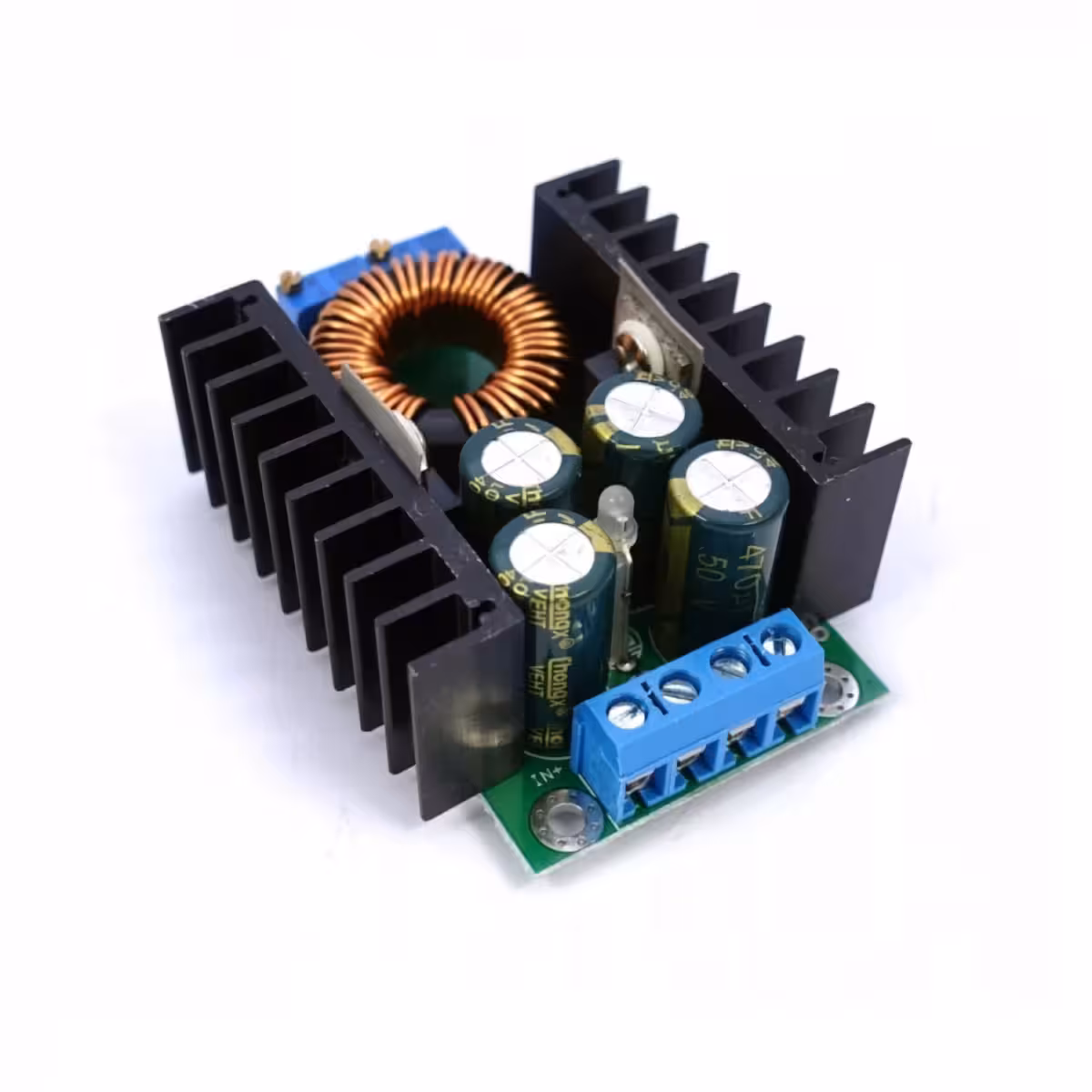

- Wbudowane zabezpieczenie przeciwzwarciowe — w razie awarii odbiornika moduł odcina zasilanie, chroniąc Twoje urządzenia.

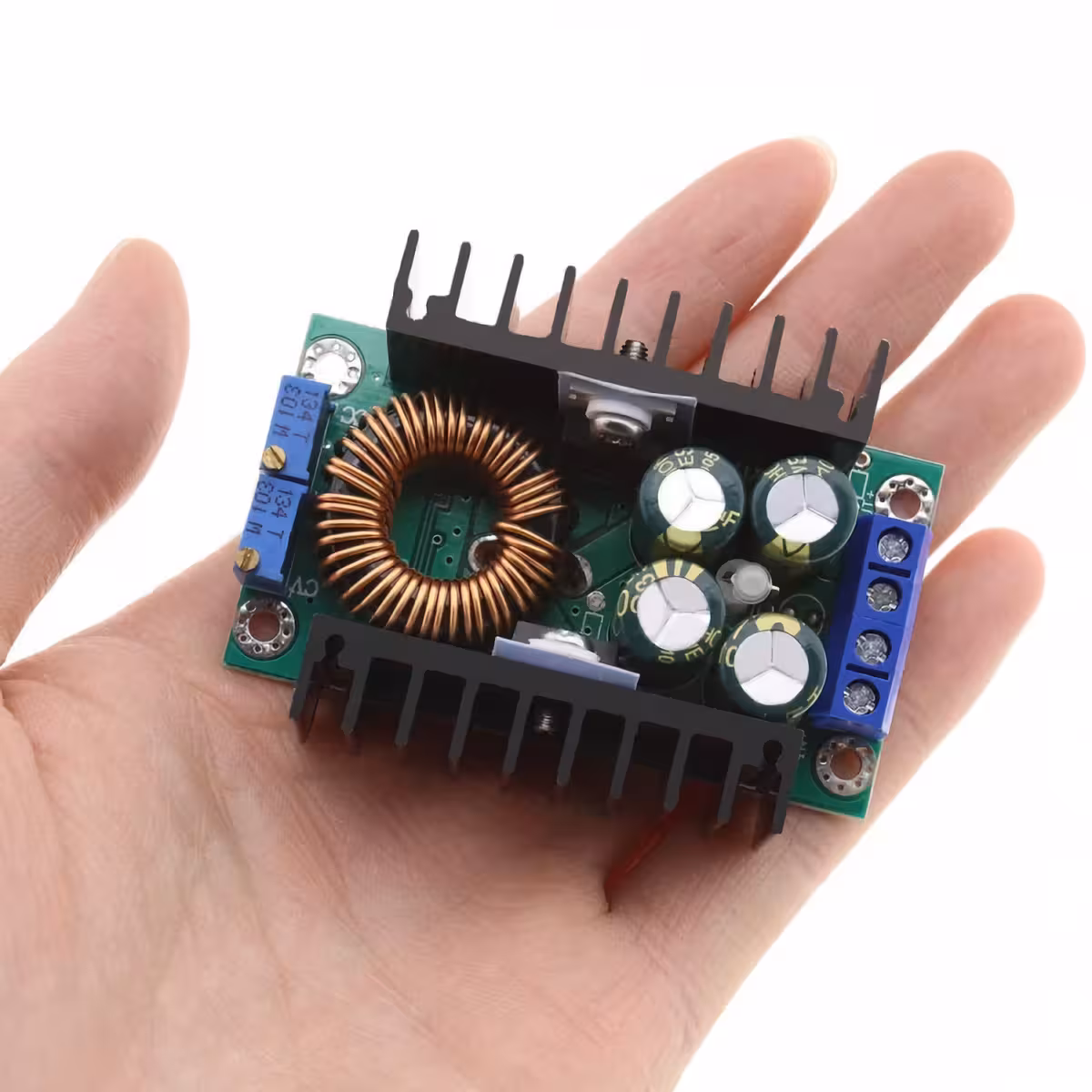

- Kompaktowe wymiary 65 × 48 mm — cztery otwory montażowe o średnicy 3 mm pozwalają na szybki i łatwy montaż w obudowach typu DIY lub panelach sterowniczych.
Szczegóły techniczne i wydajność
Sercem modułu jest wydajna przetwornica typu buck (step-down), zaprojektowana w celu utrzymania stabilnego napięcia wyjściowego nawet przy nagłych zmianach obciążenia. Szeroki zakres napięcia wejściowego (5V–40V DC) sprawia, że moduł jest kompatybilny z wielocelowymi pakietami LiPo, zasilaczami komputerowymi, zasilaczami laboratoryjnymi czy panelami fotowoltaicznymi o niskim napięciu.
Dwa potencjometry wieloobrotowe zapewniają pełną kontrolę nad napięciem wyjściowym (1.2V–35V) oraz limitem prądowym (0.2A–9A). Przy obciążeniu przekraczającym 7A w trybie ciągłym, warto wyposażyć radiator w niewielki wentylator; poniżej tej wartości sprawność na poziomie 95% zapewnia optymalną temperaturę pracy bez konieczności stosowania aktywnego chłodzenia.
| Parametr | Wartość / Szczegóły |
|---|---|
| Napięcie wejściowe | 5V – 40V DC |
| Regulowane napięcie wyjściowe | 1.2V – 35V DC |
| Maksymalny prąd wejściowy | 9A |
| Regulowany prąd wyjściowy | 0.2A – 9A |
| Maksymalna sprawność | 95% |
| Typ regulacji | Potencjometry wieloobrotowe (25 obrotów) – napięcie i prąd |
| Zabezpieczenia | Przeciwzwarciowe (przed odwrotną polaryzacją przez diodę zewnętrzną) |
| Wymagane chłodzenie | Aktywne (wentylator) przy prądzie > 7A |
| Wymiary płytki | 65 × 48 × 24 mm |
| Montaż | 4 otwory montażowe Ø 3 mm |
| Typ przetwornicy | Buck (Step Down) DC-DC |
Instrukcja obsługi
- Podłącz zasilanie do zacisków wejściowych, zachowując właściwą polaryzację (+ i –). Pamiętaj, że napięcie wejściowe musi być wyższe od pożądanego napięcia wyjściowego o co najmniej 1.5V.
- Ustaw napięcie wyjściowe za pomocą potencjometru oznaczonego jako V-ADJ. Kręć powoli – 25 obrotów pozwala na bardzo precyzyjne ustawienie. Wartość sprawdzisz multimetrem na zaciskach wyjściowych.
- Ustaw limit prądowy za pomocą potencjometru I-ADJ. Podłącz odbiornik i dostosuj wartość, monitorując natężenie prądu za pomocą amperomierza wpiętego w szereg.
- Monitoruj temperaturę przy dużym obciążeniu. Jeśli prąd przekracza 7A, zamontuj wentylator na radiatorze lub bezpośrednio nad komponentami modułu.
- Zastosuj diodę Schottky’ego (np. SB1040 lub odpowiednik) na dodatniej linii wejściowej, jeśli istnieje ryzyko błędnego podłączenia zasilania.
Zawartość zestawu
- 1x Regulowany moduł DC-DC Step Down 5-40V / 9A
Najczęściej zadawane pytania (FAQ)
Czy mogę użyć tego modułu do ładowania akumulatora LiPo 3.7V z zasilacza 12V?
Tak. Ustaw napięcie wyjściowe na 4.2V (maksymalne napięcie dla ogniwa LiPo) i ogranicz prąd zgodnie z zaleceniami producenta akumulatora. Moduł pracuje w trybie CC/CV, co jest idealnym rozwiązaniem dla ogniw litowych.
Czy wentylator jest zawsze wymagany?
Nie. Chłodzenie aktywne jest konieczne tylko wtedy, gdy prąd wyjściowy przekracza 7A w trybie ciągłym. Poniżej tej wartości wysoka sprawność 95% pozwala na bezpieczną pracę bez dodatkowego chłodzenia.
Jak zabezpieczyć moduł przed błędnym podłączeniem zasilania?
Moduł nie posiada wbudowanego zabezpieczenia przed odwrotną polaryzacją. Wystarczy wlutować diodę Schottky’ego o odpowiednim prądzie (np. SB1040) w szereg na linii dodatniej – to tani i skuteczny sposób na uniknięcie uszkodzenia modułu.
Czy moduł sprawdzi się jako sterownik do diod LED dużej mocy?
Tak. Wystarczy ustawić limit prądowy na wartość znamionową diody oraz napięcie zgodne z jej parametrami pracy. Dzięki regulacji prądu moduł działa jak wydajny sterownik (driver) bez potrzeby stosowania dodatkowych elementów.
