Przekaźnik czasowy 12V z podwójnym wyświetlaczem — precyzyjne sterowanie w każdej automatyce
Potrzebujesz uruchomić pompę po 10 sekundach, wyłączyć silnik po określonym czasie lub stworzyć cykl pracy bez nadzoru? Programowalny przekaźnik czasowy 12V z podwójnym wyświetlaczem LED to rozwiązanie, które zapewnia pełną kontrolę, czytelny podgląd parametrów oraz pamięć ustawień w razie zaniku zasilania.
Uwaga: Skonfigurowane ustawienia są automatycznie zapisywane w pamięci nieulotnej, co gwarantuje ciągłość pracy urządzenia po ponownym podłączeniu zasilania.
Dlaczego warto wybrać ten model? (Kluczowe zalety):

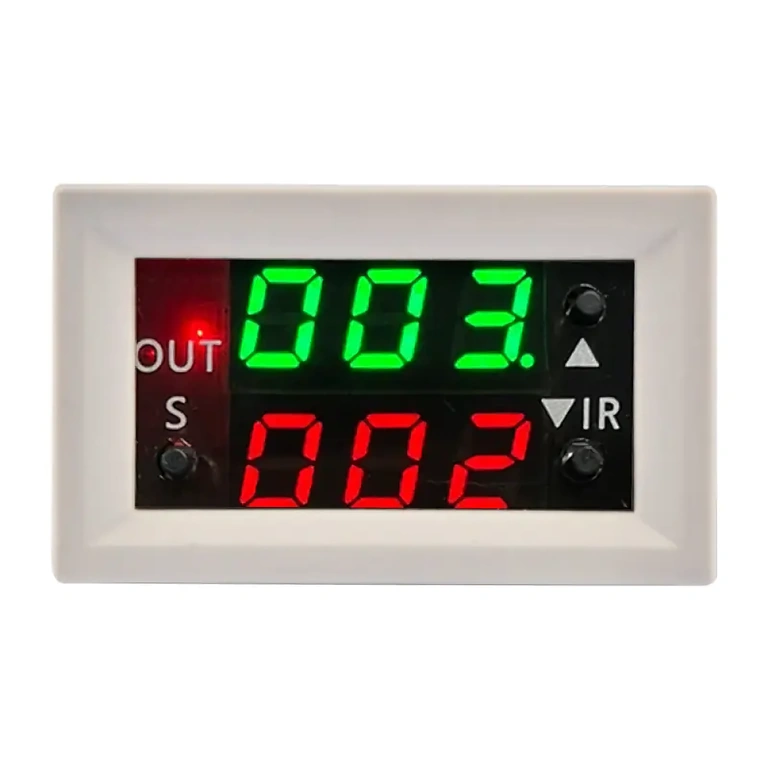

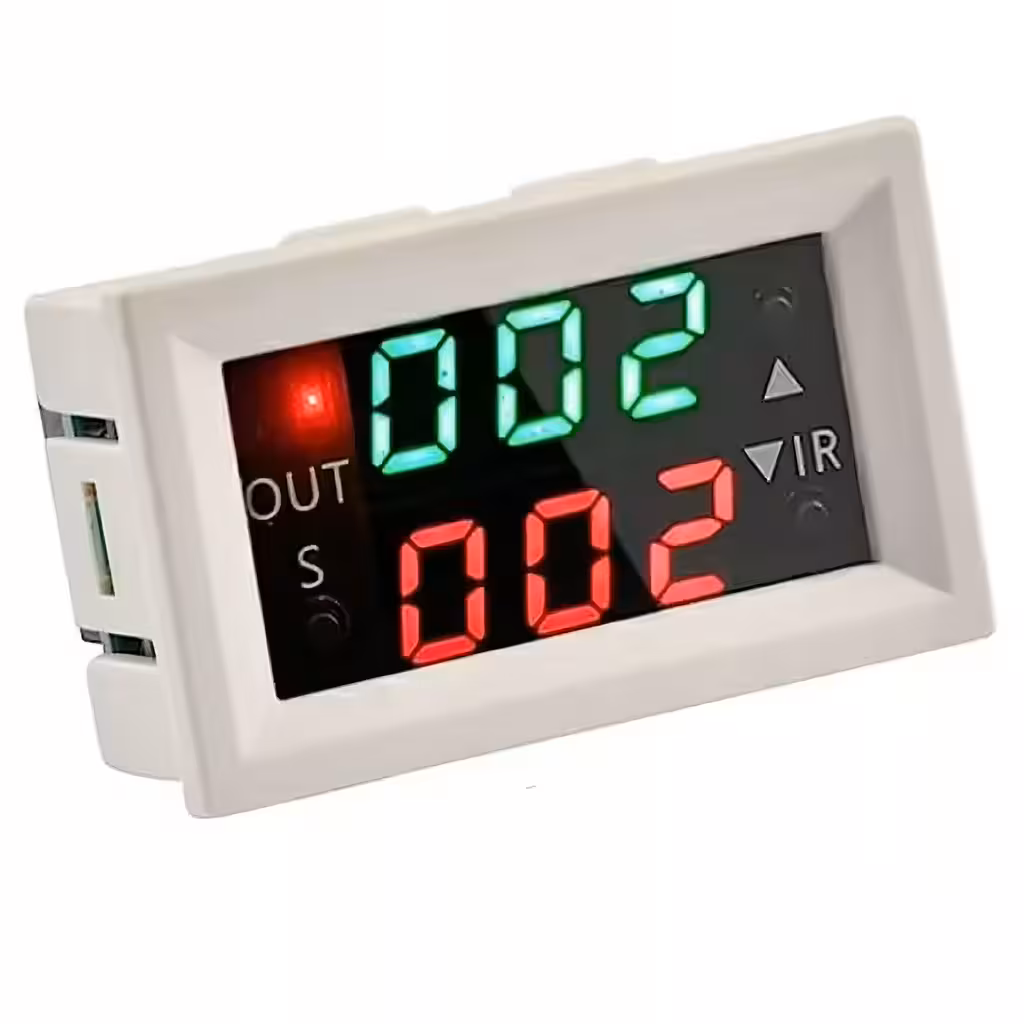

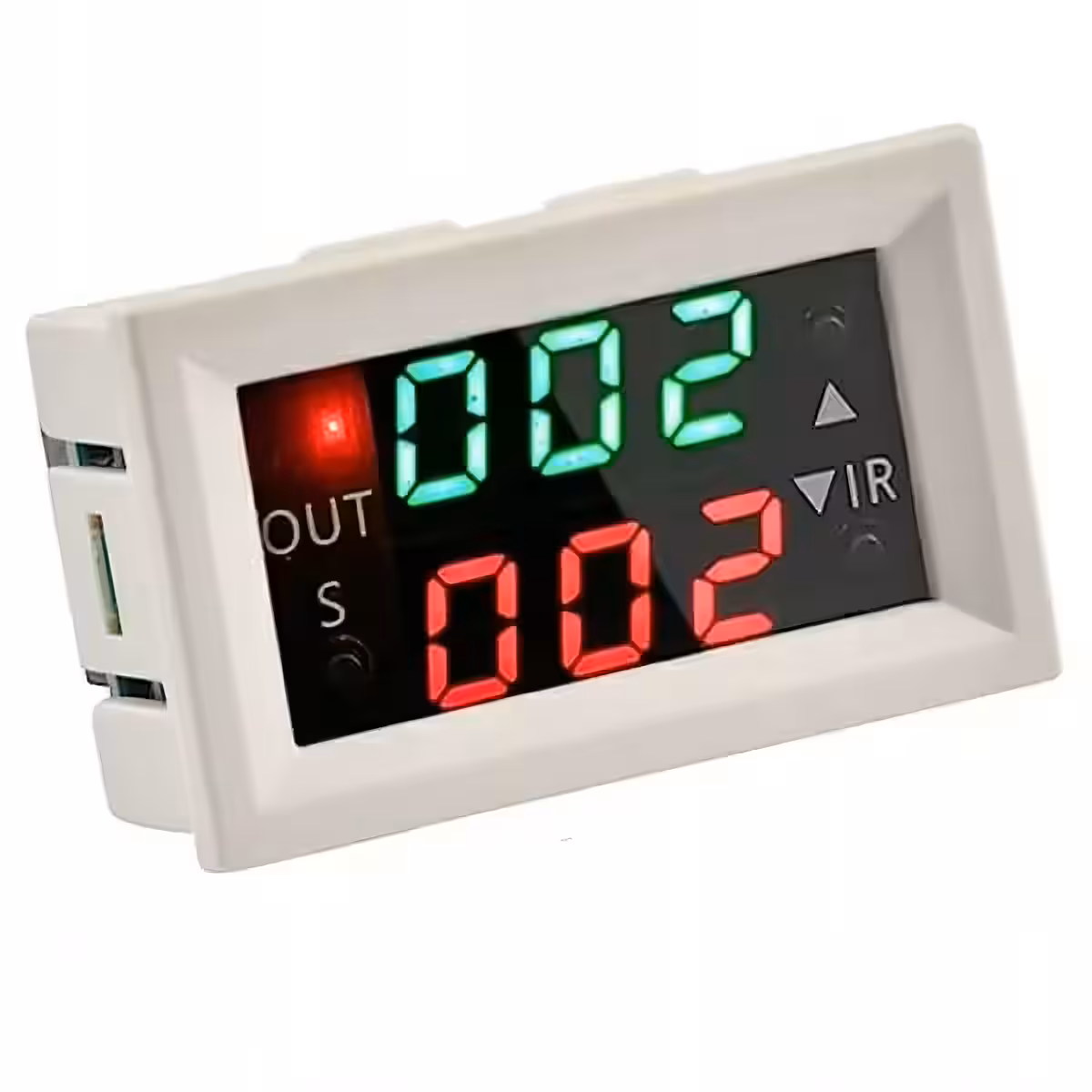

- Dwukolorowy wyświetlacz LED — zielony dla T1, czerwony dla T2; widzisz oba interwały jednocześnie, bez domysłów

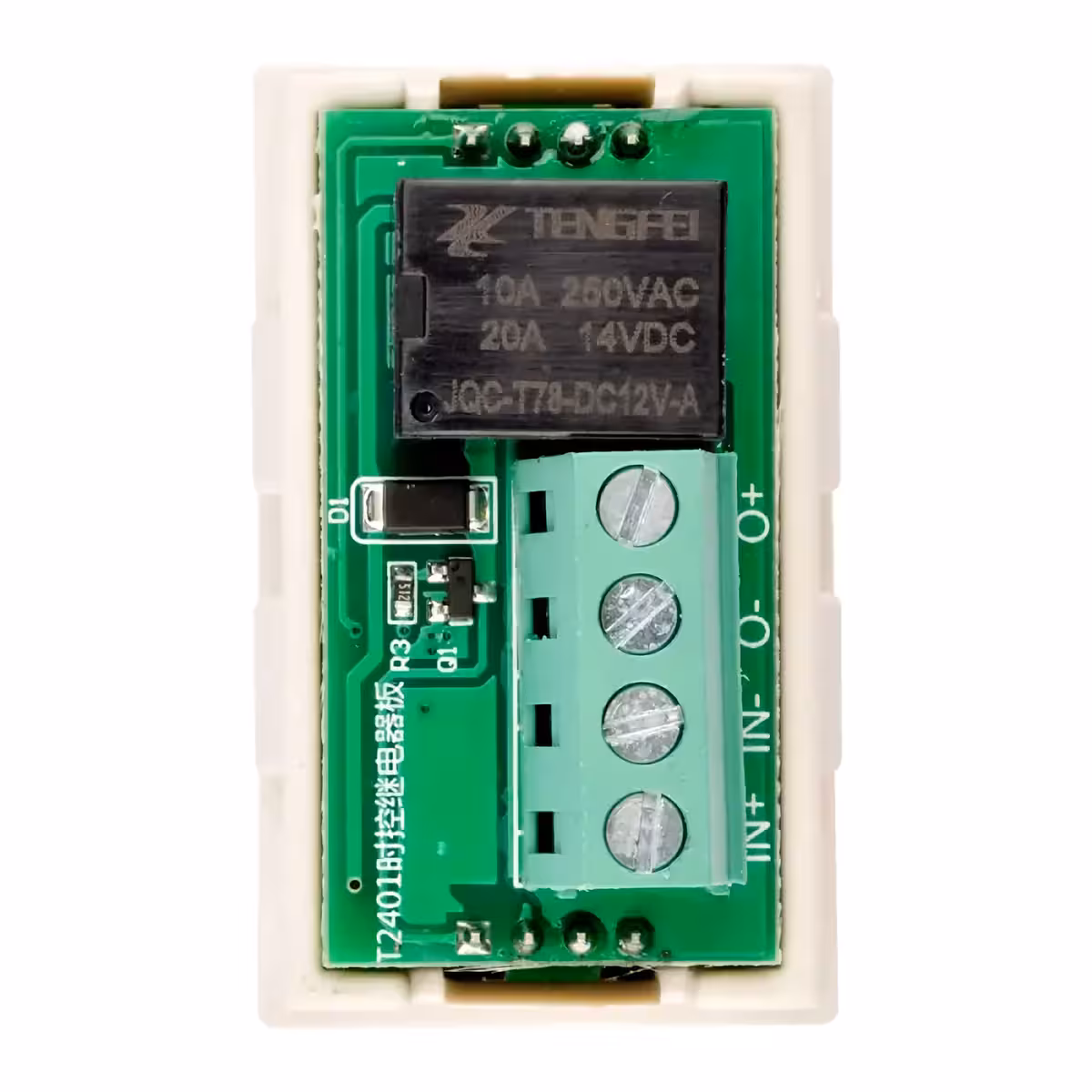

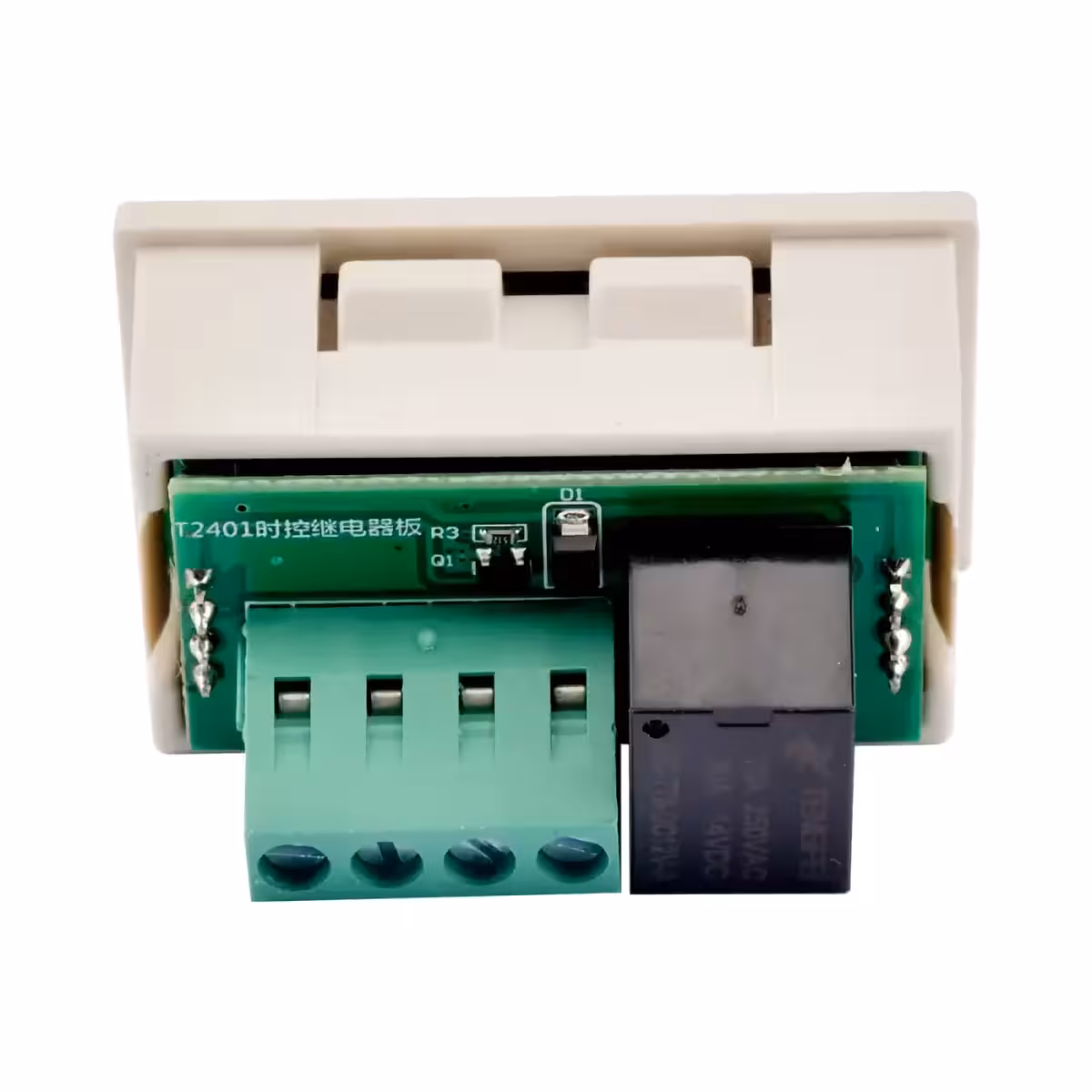

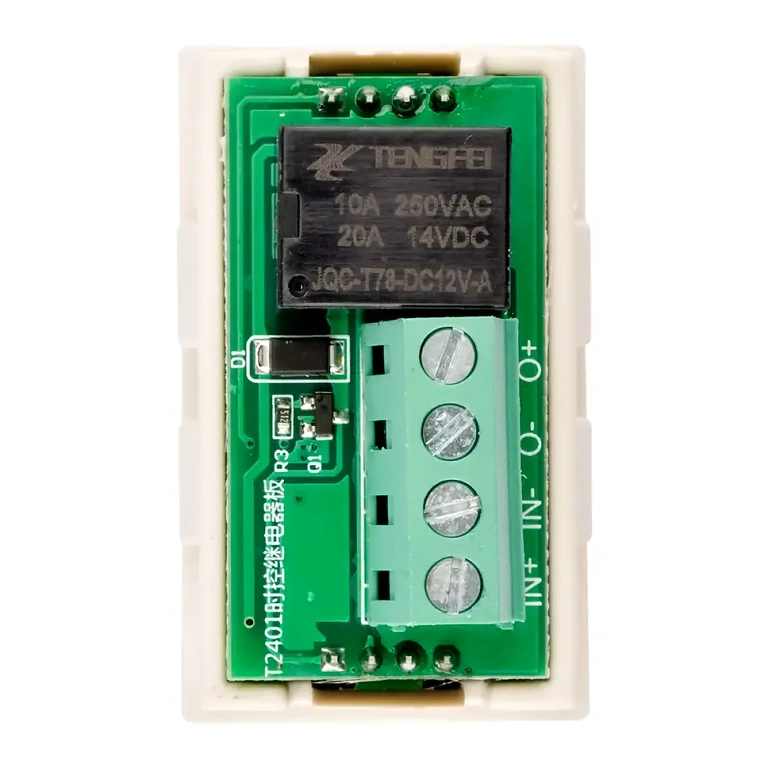

- Przekaźnik 20A — bez trudu obsłuży silniki, pompy, elektrozawory czy wentylatory; to dwukrotnie wyższa obciążalność niż w standardowych modułach 10A

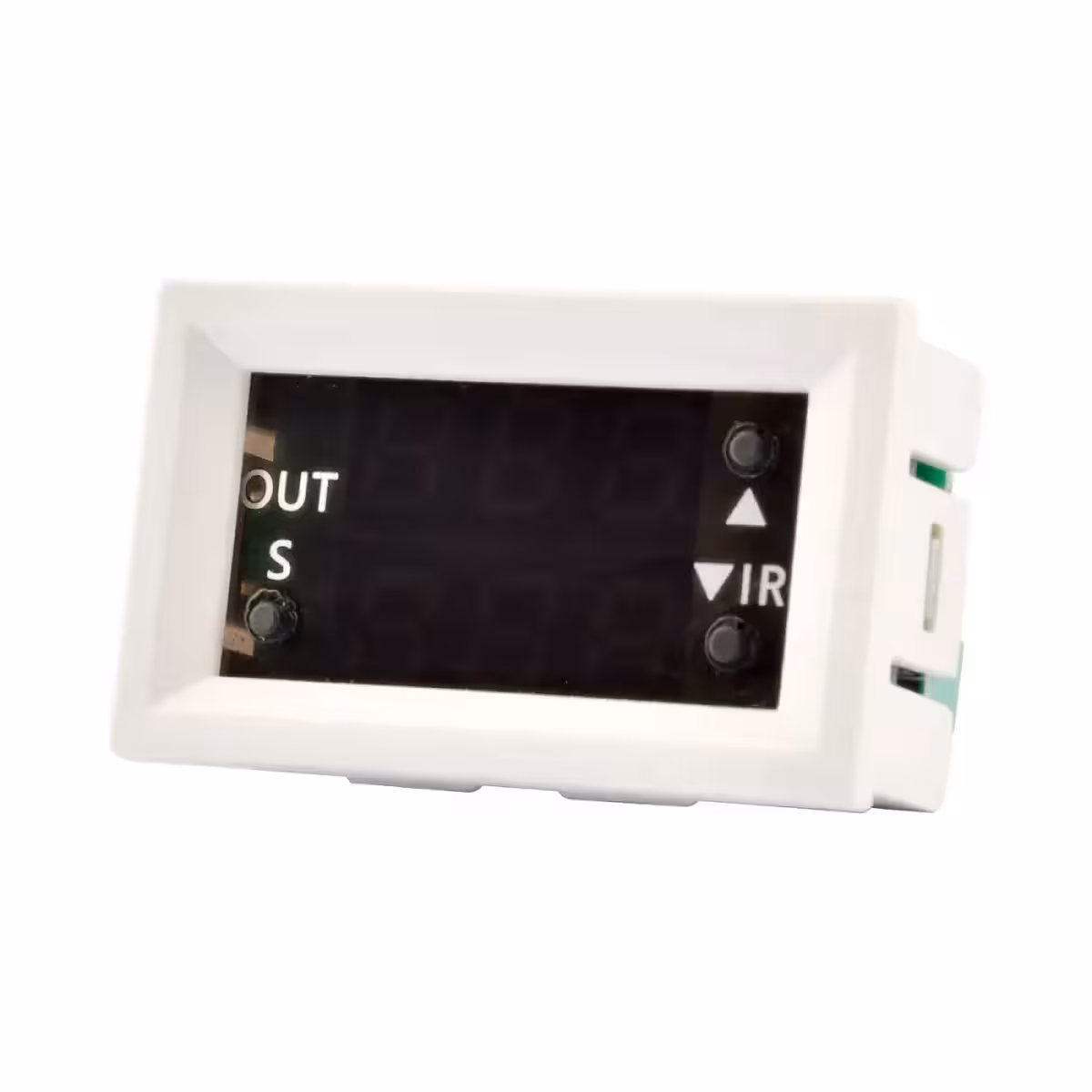

- 3 tryby pracy — Delay (opóźnienie), Timing (odliczanie czasu) oraz Loop (nieskończona pętla cykliczna)
- Szeroki zakres czasowy 0–999 — jednostki sekund, minut lub godzin pozwalają na precyzyjne sterowanie od krótkich impulsów po procesy trwające 999 godzin
- Pamięć nieulotna — po restarcie urządzenie wznawia pracę od miejsca, w którym przerwało; brak konieczności ponownej konfiguracji po awarii zasilania
- Blokada ustawień (P3) — zabezpiecza przed przypadkową zmianą parametrów w instalacjach stałych

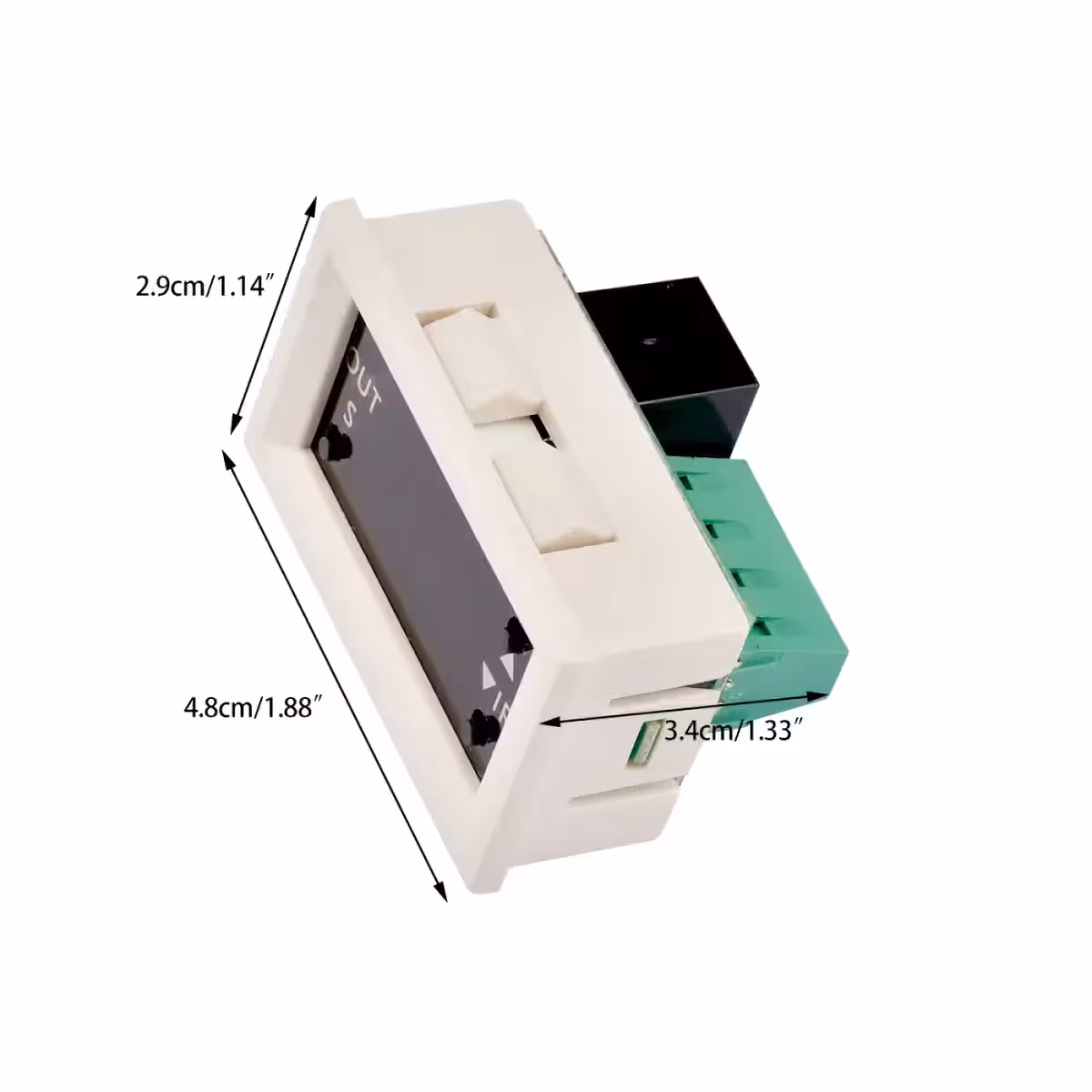

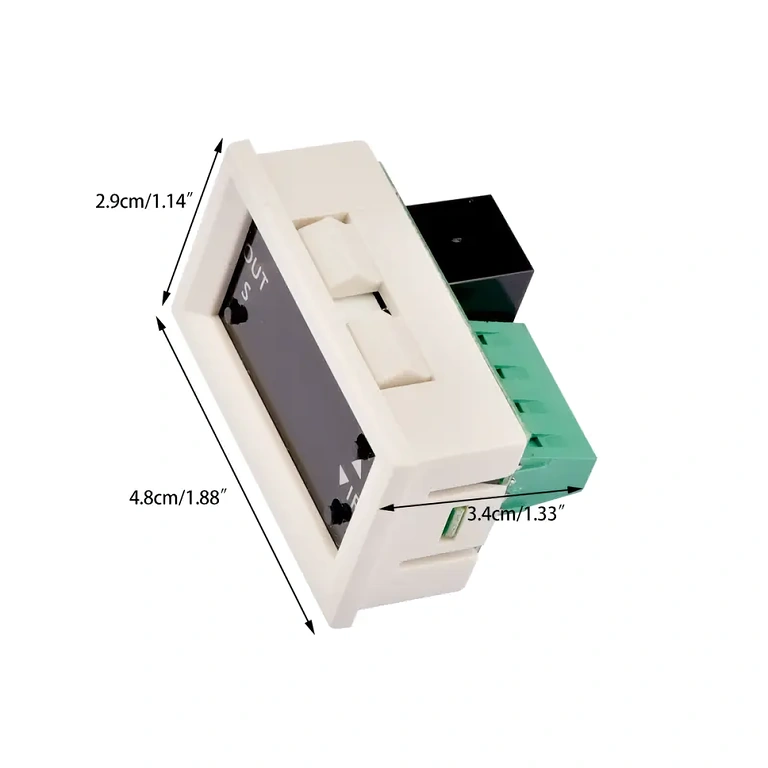

- Kompaktowe wymiary i łatwy montaż — 47.6 × 28.6 × 33.2 mm, idealnie pasuje do paneli sterowniczych lub obudów przemysłowych
Szczegóły i wydajność

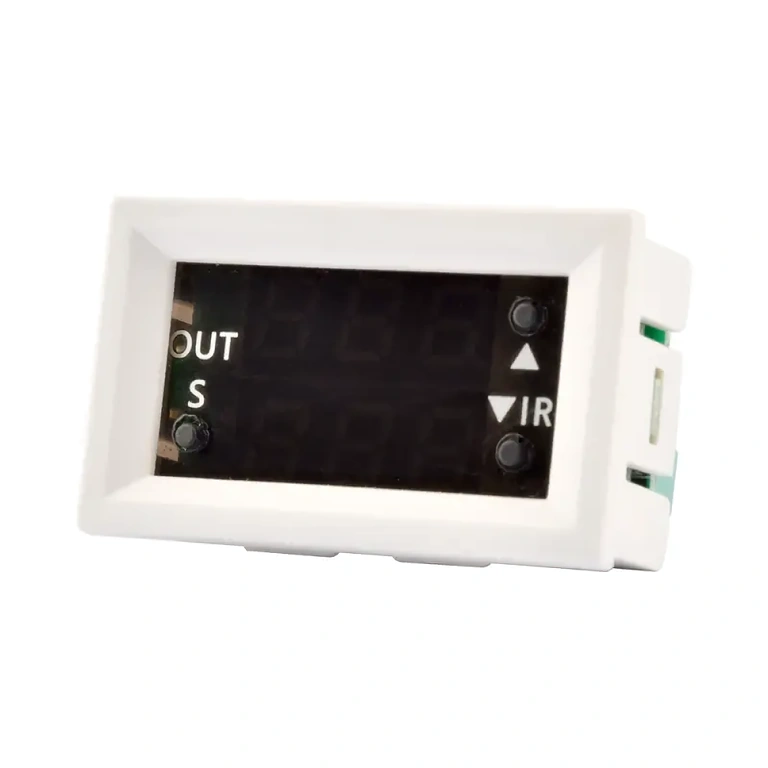

Sercem modułu jest precyzyjny mikrokontroler, który niezależnie zarządza dwoma interwałami czasowymi, zapewniając płynną pracę wyświetlacza bez opóźnień. Funkcja P2 (priorytet przełączania) pozwala zdecydować, czy cykl ma startować od stanu aktywnego czy nieaktywnego przekaźnika — to kluczowe przy obciążeniach, które nie tolerują niepożądanych impulsów przy starcie. Trzy fizyczne przyciski (S, △, ▽) zapewniają pewną obsługę i szybką nawigację po menu, nawet w rękawicach roboczych.
| Parametr | Wartość / Szczegóły |
|---|---|
| Napięcie zasilania | 12V DC |
| Maksymalny prąd przekaźnika | 20A |
| Zakres czasu | 0 – 999 sekund / minut / godzin |
| Tryby pracy | Delay, Timing, Loop (cykl powtarzalny) |
| Wyświetlacz | Cyfrowy LED dual (zielony T1 + czerwony T2) |
| Pamięć ustawień | Nieulotna — zachowuje dane po wyłączeniu |
| Przyciski sterujące | 3 (S, △, ▽) |
| Wymiary modułu | 47.6 × 28.6 × 33.2 mm |
| Wymiary otworu montażowego | 45 × 26.1 mm |
Instrukcja programowania i obsługi
- Przytrzymaj przycisk „S” przez 6 sekund, aby wejść w menu konfiguracji.
- Użyj przycisków „△” lub „▽”, aby zmienić wartości; naciśnij ponownie „S”, aby przejść do kolejnego parametru.
- P0 – jednostka czasu dla Czasu 1 (wyświetlacz zielony): P0-0 = sekundy | P0-1 = minuty | P0-2 = godziny.
- P1 – jednostka czasu dla Czasu 2 (wyświetlacz czerwony): P1-0 = sekundy | P1-1 = minuty | P1-2 = godziny.

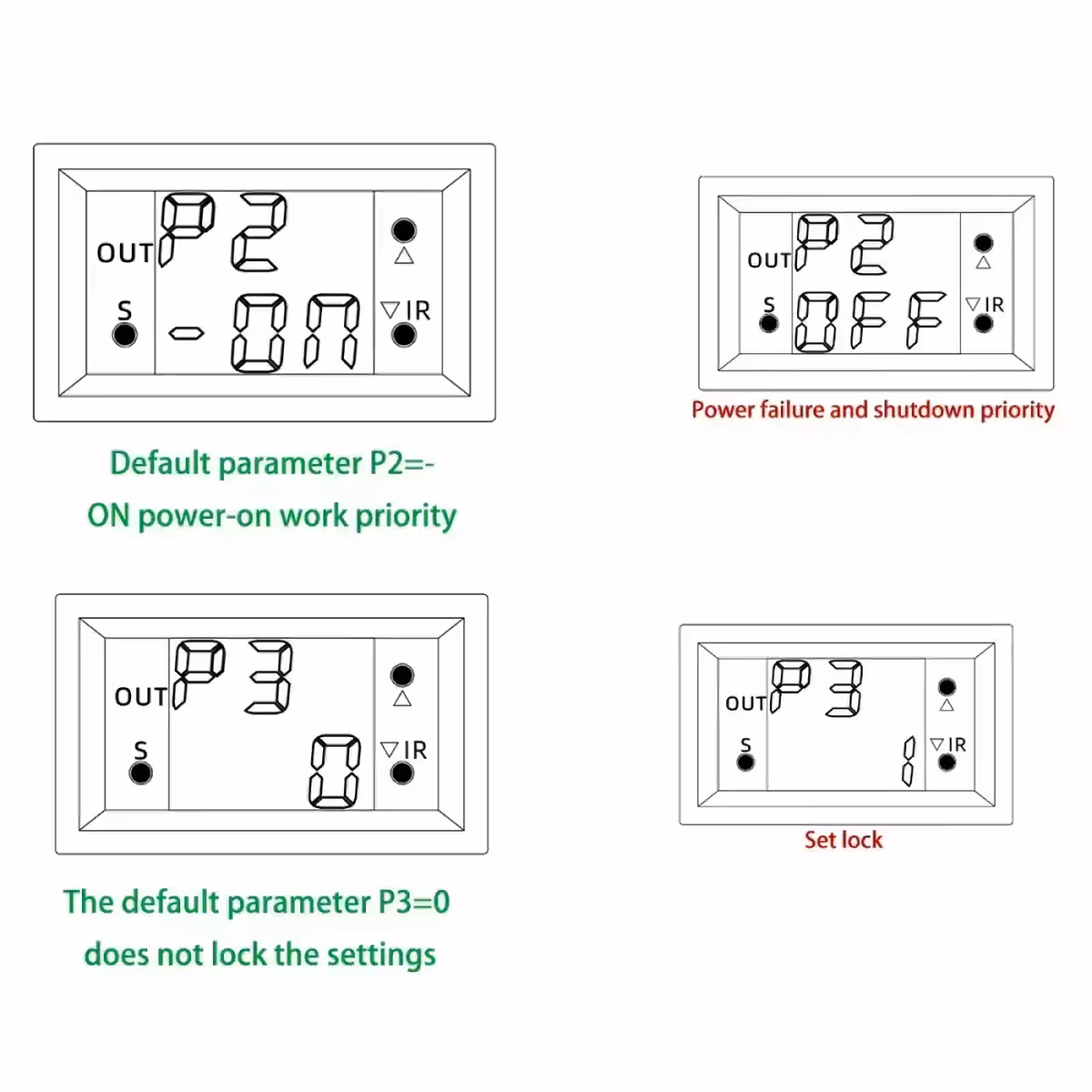

- P2 – priorytet przełączania: P2-on = start od załączenia | P2-off = start od wyłączenia.
- P3 – blokada ustawień: P3-0 = odblokowane | P3-1 = zablokowane (ochrona przed zmianami).
- Naciśnij dwukrotnie przycisk „S”, aby przejść do interfejsu ustawiania rzeczywistych czasów: wyświetlacz zielony = Czas 1, wyświetlacz czerwony = Czas 2.
- Przykład opóźnionego startu: 6 sekund – ustaw P1-0, zielony: 000, czerwony: 006.
- Przykład opóźnionego wyłączenia: 5 sekund – ustaw P0-0, zielony: 005, czerwony: 000.

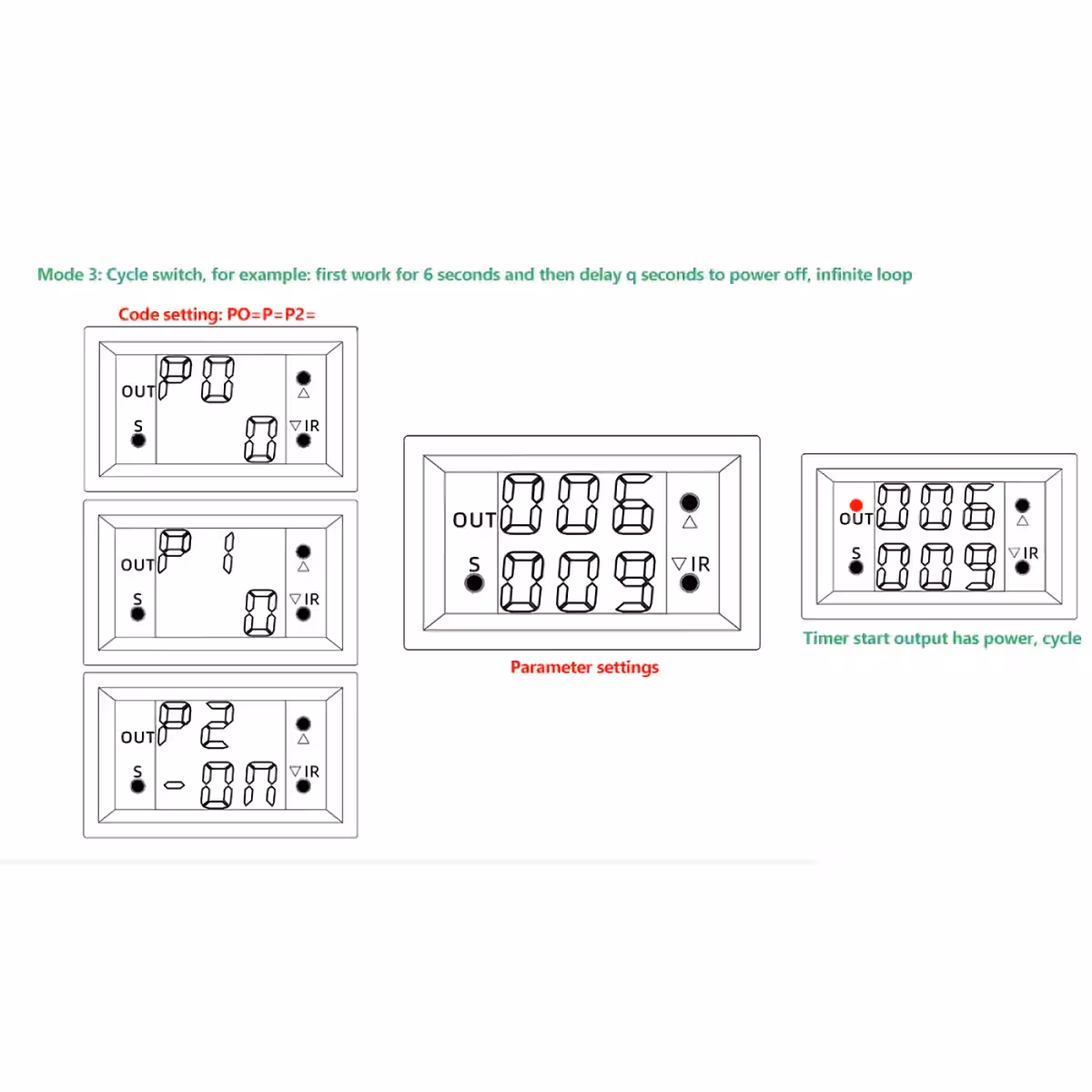

- Przykład cyklu nieskończonego: 3 sekundy włączony / 2 sekundy wyłączony – ustaw P0-0, P1-0, P2-ON, zielony: 003, czerwony: 002.
Zawartość zestawu
- 1 x Programowalny moduł przekaźnika czasowego 12V z podwójnym wyświetlaczem LED
Najczęściej zadawane pytania (FAQ)
Co stanie się z ustawieniami w przypadku zaniku zasilania?
Moduł posiada pamięć nieulotną, która automatycznie zapisuje wszystkie skonfigurowane parametry. Po przywróceniu zasilania urządzenie wznawia pracę z tymi samymi ustawieniami bez konieczności ponownego programowania.
Czy mogę użyć tego modułu do sterowania silnikiem prądu stałego?
Tak, wbudowany przekaźnik obsługuje obciążenia do 20A, co sprawia, że idealnie nadaje się do silników DC, małych pomp, wentylatorów czy elektrozaworów, o ile pobór prądu nie przekracza tej wartości.
Jaka jest różnica między trybem Delay a trybem Loop?
Tryb Delay uruchamia przekaźnik tylko raz po upływie ustawionego czasu. Tryb Loop tworzy nieskończony cykl powtarzalny, naprzemiennie włączając i wyłączając przekaźnik (T1 i T2), co jest przydatne w sterowaniu oświetleniem czy cykliczną pracą urządzeń.
Czy moduł można zasilać napięciem 24V?
Ten model jest przeznaczony wyłącznie do zasilania 12V DC. Podłączenie wyższego napięcia może trwale uszkodzić układ. Dla instalacji 24V wymagany jest dedykowany model lub przetwornica obniżająca napięcie DC-DC.
Jak dokładny jest pomiar czasu?
Moduł oferuje wysoką precyzję dzięki zintegrowanemu mikrokontrolerowi. W typowych zastosowaniach automatyki błąd pomiarowy jest pomijalny nawet przy długich interwałach czasowych.
