Sterownik bezszczotkowy 20A z wyświetlaczem TF-100 – kompleksowy upgrade hulajnogi lub roweru elektrycznego
Twoja hulajnoga szarpie podczas jazdy, stary wyświetlacz nie reaguje na polecenia, a może po prostu marzysz o większej mocy? Wysokiej klasy sterownik bezszczotkowy to element, który zmienia frustrującą podróż w płynną i przyjemną jazdę. Ten zestaw 20A obsługuje napięcia 24V oraz 36V i współpracuje z silnikami o mocy od 350W do 1000W — czyli z praktycznie każdą popularną konfiguracją dostępną na rynku.
Uwaga: Zestaw zawiera sterownik oraz wyświetlacz LCD TF-100. Przed zakupem zalecamy upewnienie się, że złącza są kompatybilne z posiadanym modelem hulajnogi.
Dlaczego warto wybrać ten model? (Najważniejsze zalety):
- Kompatibilität 24V / 36V — bezproblemowo współpracuje z najpopularniejszymi typami akumulatorów bez konieczności wprowadzania dodatkowych modyfikacji
- Moc 350W–1000W — stanowi idealny zamiennik fabrycznego sterownika w niemal każdej miejskiej hulajnodze lub rowerze elektrycznym
- Automatyczny self-learning — samoczynnie wykrywa i koryguje kierunek obrotów silnika, dzięki czemu eliminujesz ryzyko uszkodzenia podzespołów przez błędne wpięcie przewodów
- Wyświetlacz LCD TF-100 w zestawie — menu P-Settings oferujące ponad 16 konfigurowalnych parametrów, od limitu prądu po tempomat, kontrolowane z poziomu jednego czytelnego ekranu
- E-ABS Brake + Low Level Brake — progresywne hamowanie elektroniczne, które ogranicza zużycie klocków hamulcowych i zapewnia pełną kontrolę w gęstym ruchu miejskim
- Wsparcie dla PAS (Pedal Assist System) — kompatybilność z systemami wspomagania pedałowania, co sprawia, że to świetny wybór do rowerów elektrycznych z czujnikiem kadencji
- Zintegrowany włącznik elektryczny — funkcja blokady elektrycznej (electric door lock) zwiększająca bezpieczeństwo i chroniąca przed przypadkowym ruszeniem sprzętu
Szczegóły i wydajność
Zaawansowana architektura brushless BLDC z obsługą czujników Halla (6 przewodów) gwarantuje płynne sterowanie silnikiem przy każdych obrotach — zapomnij o szarpnięciach przy ruszaniu czy przegrzewaniu się sprzętu podczas jazdy ze stałą prędkością. Regulowany za pomocą parametru P14 limit prądu (1–20A) pozwala precyzyjnie dostosować dynamikę przyspieszania do wagi użytkownika oraz ukształtowania terenu. Z kolei ochrona przed zbyt niskim napięciem (P15) zapobiega nadmiernemu rozładowaniu ogniw, co w praktyce oznacza dłuższą żywotność całego pakietu akumulatorów.
| Parametr | Wartość / Szczegół |
|---|---|
| Obsługiwane napięcie | 24V / 36V |
| Obsługiwana moc silnika | 350W / 500W / 800W / 1000W |
| Prąd znamionowy | 20A |
| Typ silnika | Bezszczotkowy (BLDC) |
| Czujniki Halla | Tak – 6 przewodów |
| Dołączony wyświetlacz | LCD TF-100 |
| Hamulec elektroniczny | E-ABS Brake + Low Level Brake |
| System wspomagania (PAS) | Tak |
| Samouczenie obrotów silnika | Tak – automatyczne |
| Tempomat (Cruise Control) | Tak (P17) |
| Światło przednie + klakson | Sterowanie bezpośrednio ze sterownika |
| Blokada elektryczna | Electric door lock – Tak |
| Protokół komunikacyjny | Konfigurowalny (P20) |
| Kompatybilność pojazdu | Hulajnoga elektryczna / Rower elektryczny |
Instrukcja programowania i obsługi
Ekran TF-100 umożliwia zaawansowaną konfigurację parametrów bezpośrednio z poziomu kierownicy. Aby wejść do menu P-Settings, przytrzymaj jednocześnie przyciski Power + Mode przez około 2–3 sekundy.
| Parametr | Opis |
|---|---|
| P01 | Jasność podświetlenia ekranu (1–3) |
| P02 | Jednostki prędkości: KM / MPH |
| P03 | Napięcie systemowe (24V/36V) |
| P04 | Czas uśpienia (0–60 min) |
| P06 | Rozmiar koła |
| P07 | Liczba magnesów silnika |
| P09 | Tryb startu: od zera / z odepchnięciem (kick) |
| P10 | Tryb jazdy |
| P11 | Czułość hamulca elektronicznego |
| P12 | Siła wspomagania / przyspieszenia (0–5) |
| P14 | Ograniczenie prądu (1–20A) |
| P15 | Zabezpieczenie przed rozładowaniem akumulatora |
| P17 | Tempomat (Cruise Control) |
| P18 | Kalibracja wskazania prędkości |
| P19 | Tryb biegów |
| P20 | Protokół komunikacji |
Podczas fizycznego podłączania sterownika postępuj zgodnie z poniższymi krokami:
- Podłącz przewody fazowe, zachowując zgodność kolorów (barwy przewodów sterownika i silnika muszą się pokrywać)
- Podłącz zasilanie z akumulatora: czerwony = (+), czarny = (–)
- Podłącz manetkę gazu (throttle) oraz stacyjkę / blokadę elektryczną
- Wepnij przewody Halla, jeśli Twój silnik jest w nie wyposażony
- Połącz kable odpowiadające za funkcję self-learning, aby automatycznie dobrać kierunek obrotów:
- Jeśli koło kręci się we właściwą stronę → rozłącz przewody self-learning
- Jeśli koło kręci się wstecz → pozostaw przewody połączone do momentu samoczynnej zmiany kierunku
- W razie potrzeby podłącz akcesoria opcjonalne (oświetlenie, klakson, hamulec, PAS)

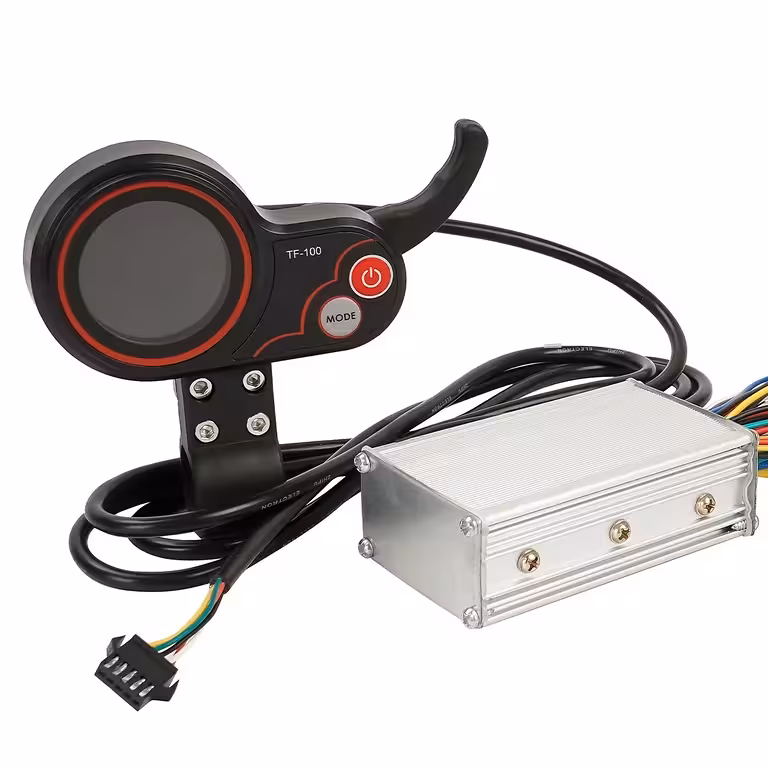

Zawartość zestawu

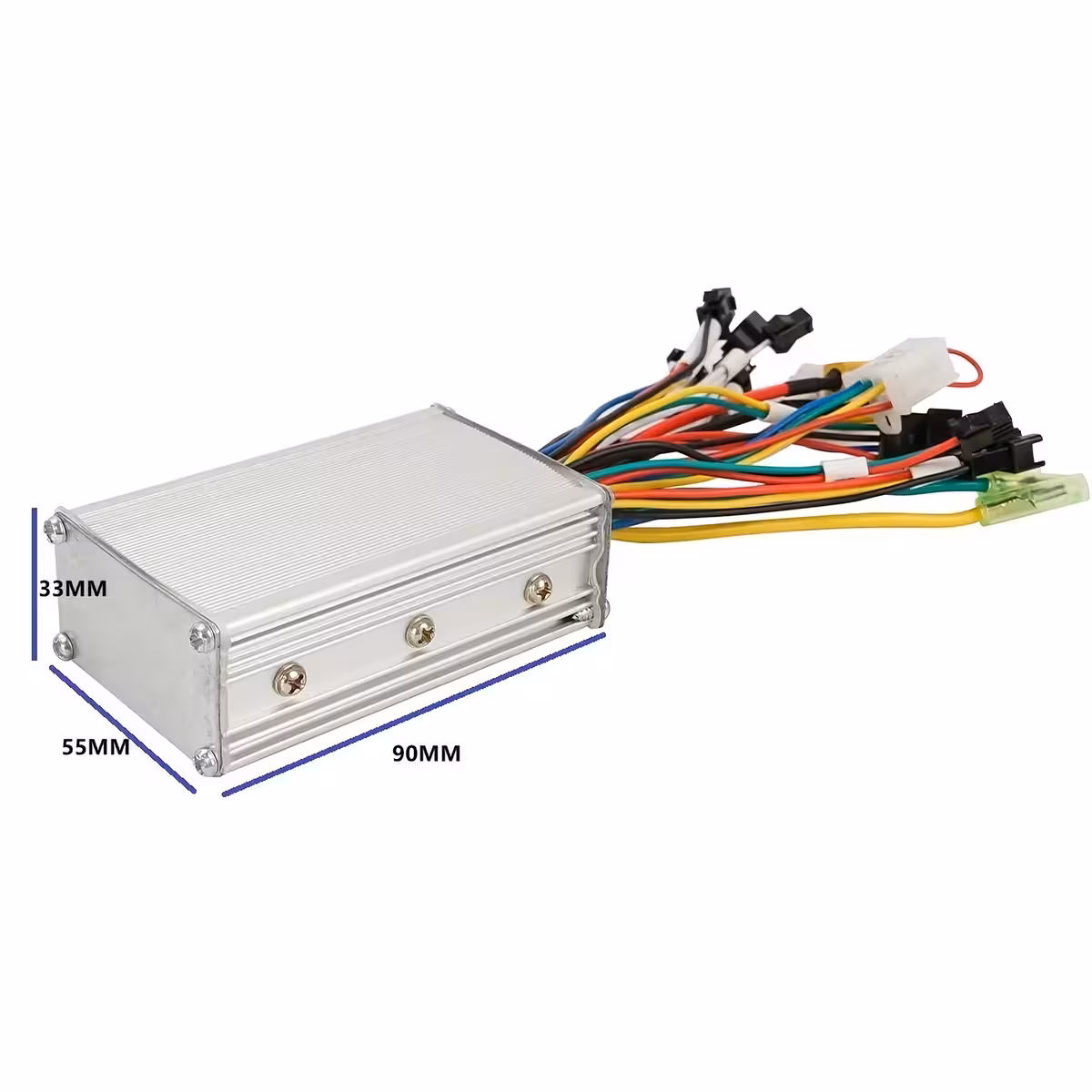

- 1x Sterownik bezszczotkowy 20A (24V / 36V)
- 1x Wyświetlacz LCD TF-100
Często zadawane pytania (FAQ)
Czy ten sterownik będzie działał z moim silnikiem 500W / 36V?
Tak. Urządzenie obsługuje silniki bezszczotkowe o mocy od 350W do 1000W przy napięciu 24V oraz 36V. Przed montażem upewnij się jedynie, że złącza fizyczne pasują do Twojego pojazdu.
Co zrobić w przypadku omyłkowego podłączenia przewodów fazowych?
Wbudowana funkcja self-learning automatycznie wykrywa i koryguje kierunek obrotów. Jeśli silnik zaczął kręcić się w złą stronę, wystarczy wykonać procedurę samouczenia opisaną powyżej – ryzyko uszkodzenia elektroniki nie występuje.
Czy wyświetlacz TF-100 znajduje się w komplecie, czy trzeba go dokupić osobno?
Wyświetlacz jest wliczony w cenę. Otrzymujesz kompletny zestaw składający się ze sterownika oraz licznika LCD TF-100, gotowy do montażu.
Czy mogę zamontować ten sterownik w rowerze elektrycznym, czy tylko w hulajnodze?
Jak najbardziej. Sprzęt sprawdza się w każdym rowerze elektrycznym napędzanym silnikiem bezszczotkowym BLDC o zgodnych parametrach mocy. Obsługa PAS sprawia, że idealnie nadaje się również do konstrukcji z czujnikiem pedałowania.
Jak prawidłowo ustawić napięcie mojego akumulatora w wyświetlaczu TF-100?
Wejdź w menu ustawień P-Settings (przytrzymując przyciski Power i Mode przez 2–3 sekundy) i zmień wartość parametru P03 na odpowiednią dla swojej baterii: 24V lub 36V.
