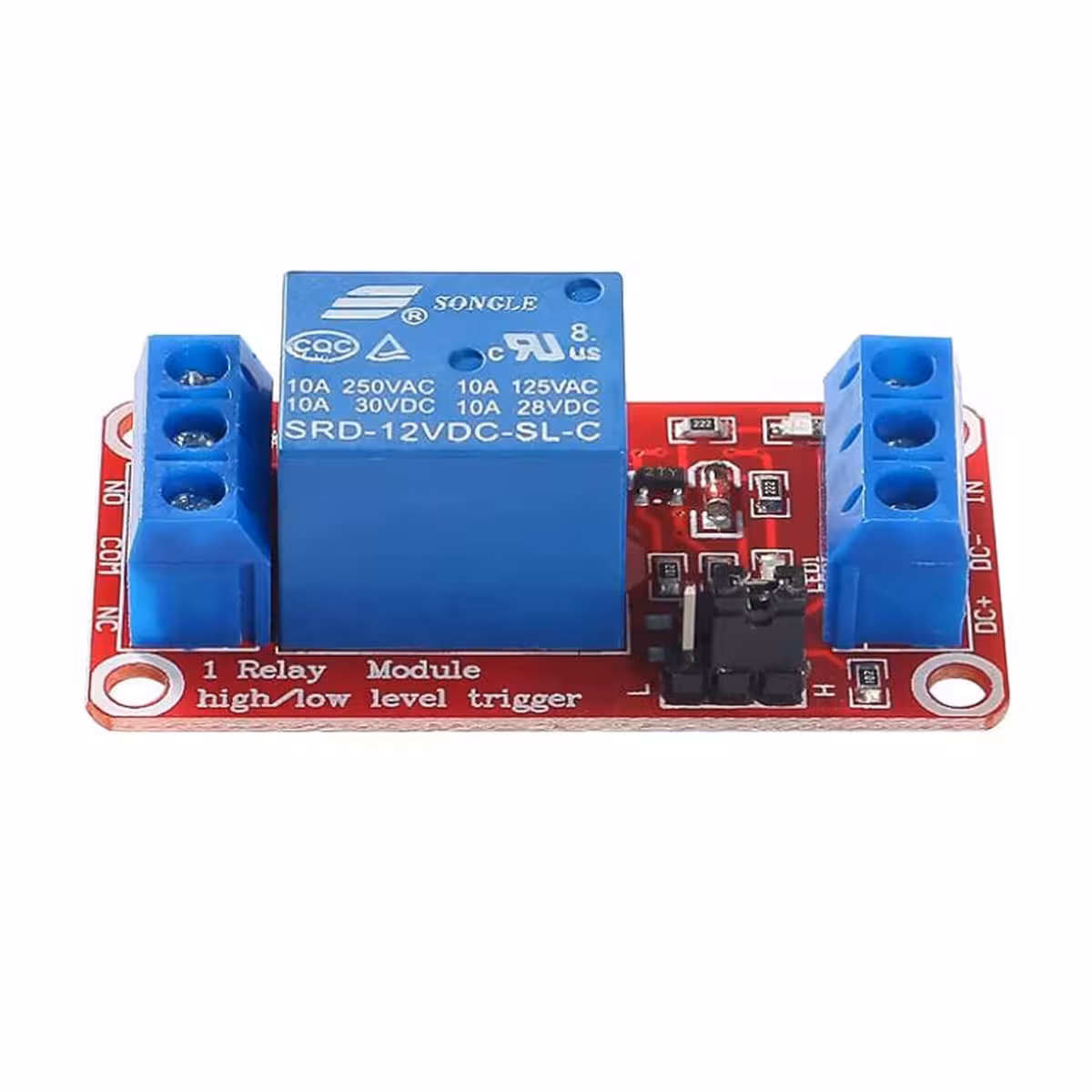

Moduł przekaźnika 1-kanałowy z optoizolacją – bezpieczne sterowanie urządzeniami 230V z Arduino lub Raspberry Pi
Chcesz sterować pompą, oświetleniem lub silnikiem 230V bezpośrednio z pinu GPIO? Bez odpowiedniej izolacji galwanicznej, nawet niewielki skok napięcia może bezpowrotnie uszkodzić Twój mikrokontroler. Nasze moduły przekaźnikowe z optoizolacją tworzą barierę ochronną między logiką sterującą a obwodem wysokiego napięcia — dzięki temu Twój mikrokontroler pozostaje bezpieczny, niezależnie od tego, co dzieje się w obwodzie wykonawczym.
Uwaga: Przy składaniu zamówienia wybierz odpowiednią wersję napięciową — 5V lub 12V. Zestaw zawiera 4 sztuki wybranego wariantu.
Dlaczego warto wybrać ten zestaw? (Kluczowe zalety):
- Izolacja galwaniczna poprzez transoptor — obwód sterowania i obwód mocy są całkowicie odseparowane; zwarcie w obwodzie odbiornika nie uszkodzi pinów GPIO.
- Wybieralny tryb wyzwalania High/Low — za pomocą zworki (jumpera) w kilka sekund zmienisz logikę aktywacji przekaźnika bez konieczności zmiany kodu czy przerabiania okablowania.
- Konstrukcja typu fault-tolerant — w przypadku przypadkowego odłączenia linii sygnałowej, przekaźnik pozostaje w stanie domyślnym, co zapobiega niepożądanemu załączeniu urządzenia.
- Obciążalność styków 10A — przekaźnik obsługuje prąd do 10A przy napięciu AC 250V lub DC 30V, co pozwala na sterowanie oświetleniem, wentylatorami czy mniejszymi silnikami.
- Pełna kompatybilność — moduł współpracuje z Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR oraz sterownikami CNC.
- Wygodne złącza śrubowe — łatwe podłączenie przewodów do styków NC, C, NO oraz zasilania cewki bez konieczności lutowania.
- Zestaw 4 sztuk — idealne rozwiązanie do rozbudowanych projektów automatyki domowej lub jako zapas w systemach wymagających wysokiej niezawodności.
Dane techniczne i wydajność
Zastosowany transoptor całkowicie separuje obwód sterujący od wykonawczego. Prąd na linii Trigger wynosi zaledwie ok. 5 mA (dla wersji 5V), co czyni moduł w pełni kompatybilnym z poziomami logicznymi nowoczesnych mikrokontrolerów. Cewka przekaźnika zasilana jest oddzielnie napięciem 5V DC lub 12V DC (zależnie od wybranej wersji). Wersja 5V idealnie sprawdza się w projektach zasilanych z USB, natomiast wersja 12V jest dedykowana do systemów automatyki przemysłowej, motoryzacyjnej oraz instalacji zasilanych akumulatorowo.
| Parametr | Wartość / Szczegóły |
|---|---|
| Napięcie zasilania cewki | 5V DC lub 12V DC (zależnie od wybranej wersji) |
| Maksymalne obciążenie styków | AC 250V / 10A, DC 30V / 10A |
| Typ izolacji | Optoizolacja (transoptor) |
| Prąd linii Trigger | ok. 5 mA (model 5V) |
| Typ styków | NC (Normally Closed) / C (Common) / NO (Normally Open) |

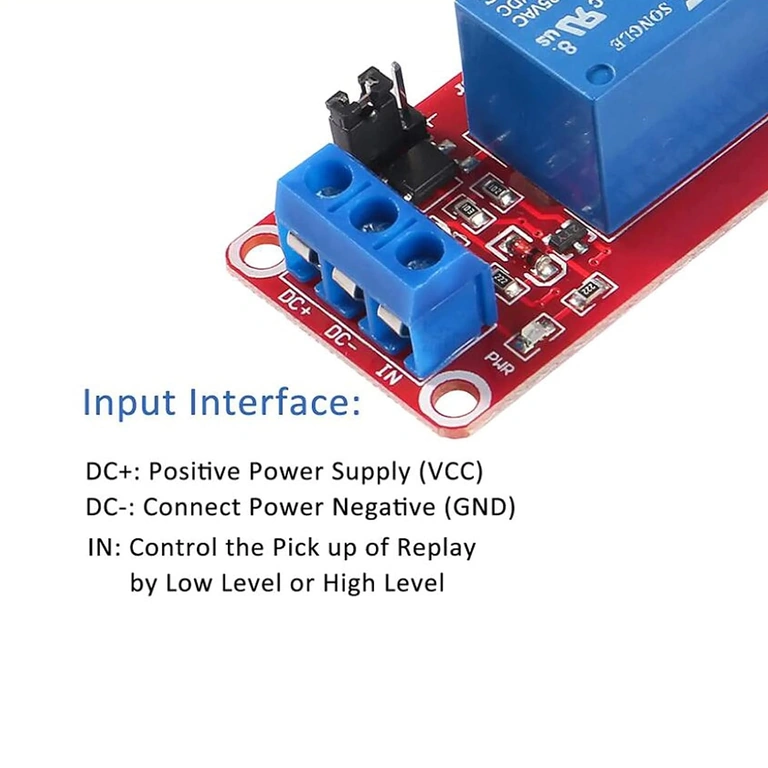

| Wejścia modułu | Coil +, Coil –, Trigger |
| Wybór wyzwalania | Zworka High-Level Trigger / Low-Level Trigger |
| Kompatybilność | Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, MCU, CNC |
| Liczba modułów w zestawie | 4 sztuki |
| Typ modułu | 1-kanałowy |
Instrukcja podłączenia i użytkowania
- Podłącz zasilanie Coil + oraz Coil – do odpowiedniego źródła napięcia (5V lub 12V DC).
- Podłącz pin Trigger do wybranego wyjścia cyfrowego mikrokontrolera (GPIO).
- Ustaw zworkę w żądanej pozycji: High-Level Trigger (przekaźnik załącza się stanem wysokim) lub Low-Level Trigger (przekaźnik załącza się stanem niskim/masą).

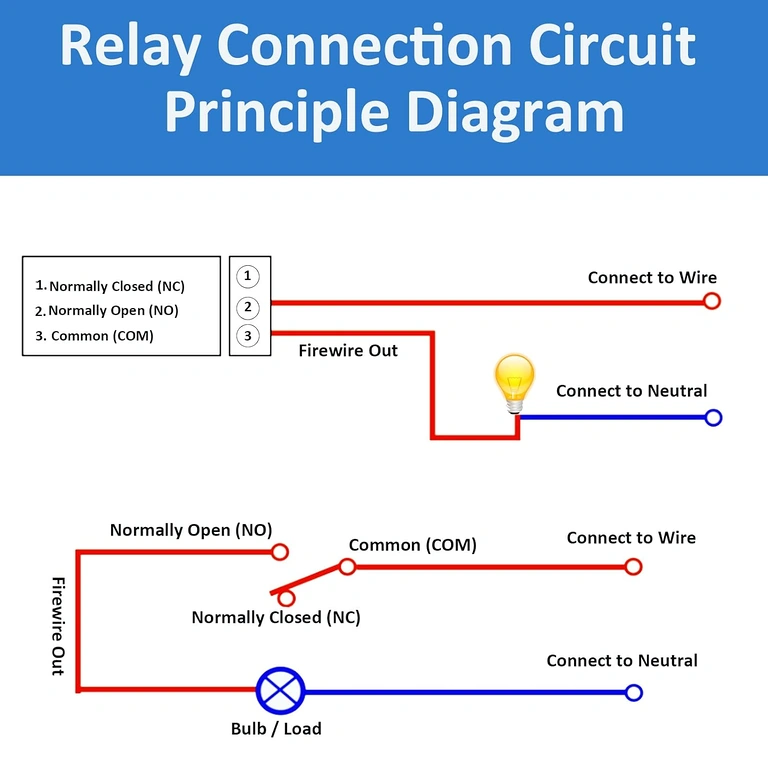

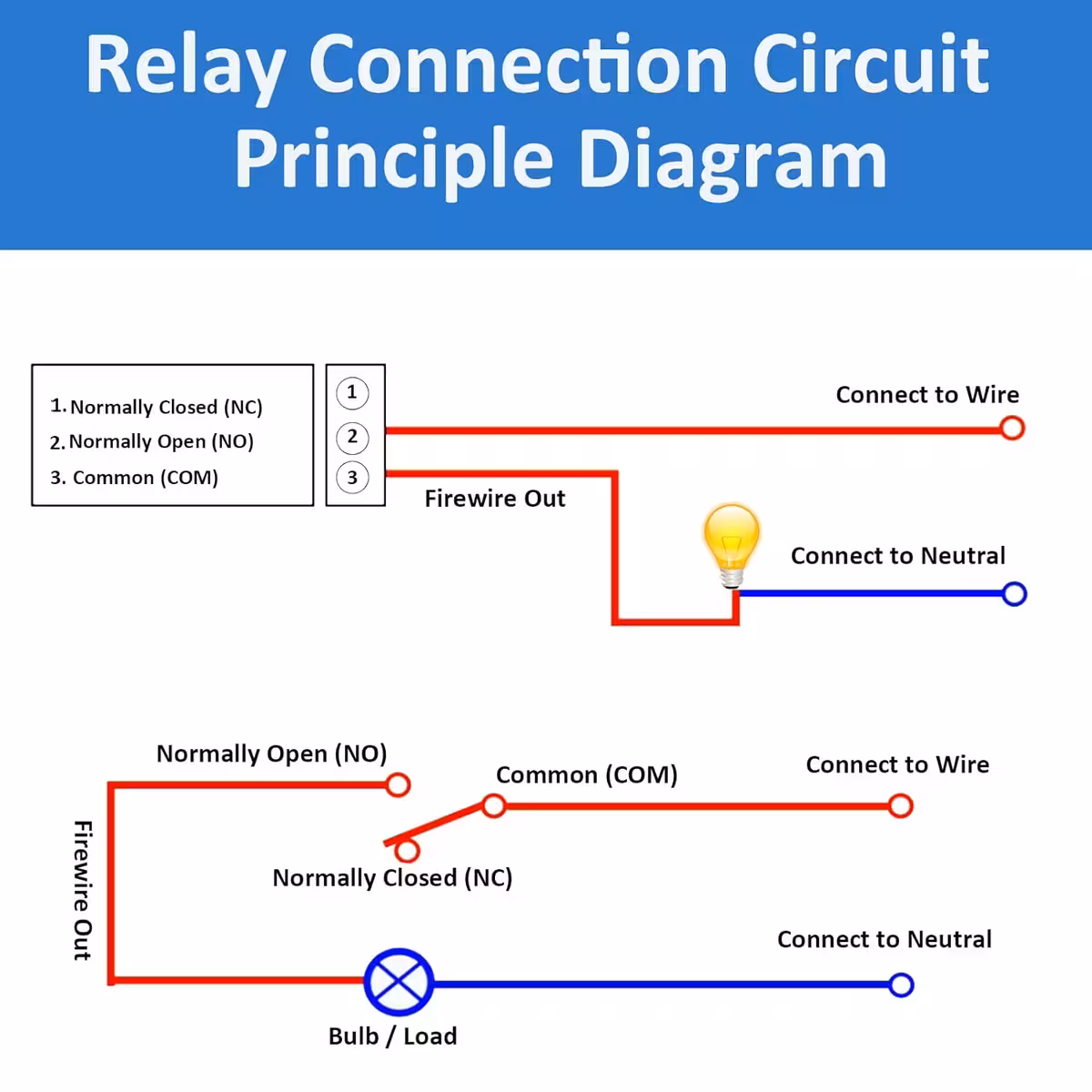

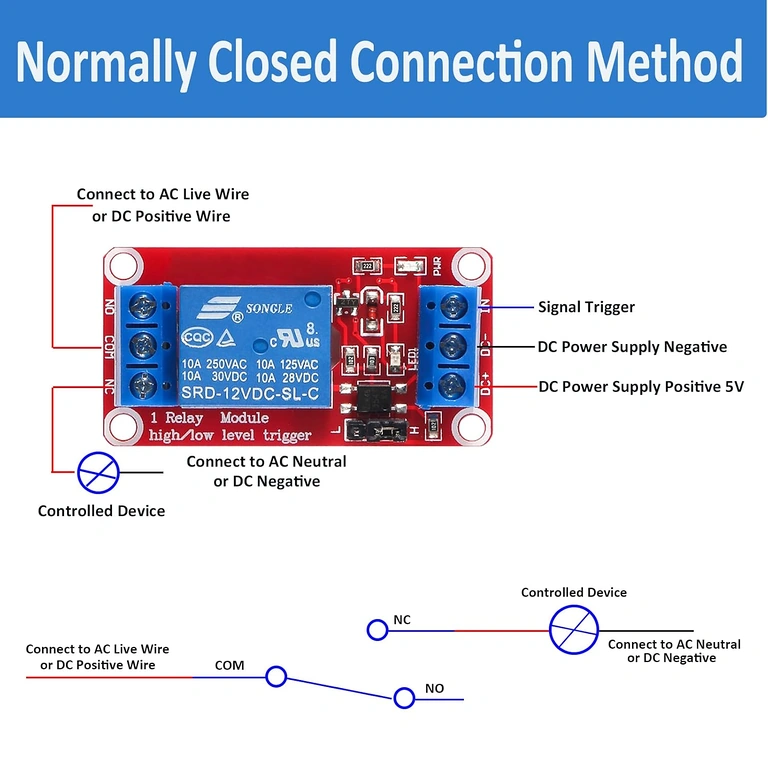

- Podłącz urządzenie sterowane do zacisków NC/C (normalnie zamknięte) lub NO/C (normalnie otwarte).
- Wysyłaj sygnał cyfrowy z poziomu kodu (np. digitalWrite(pin, HIGH) w Arduino IDE), aby sterować przekaźnikiem.
Zawartość zestawu

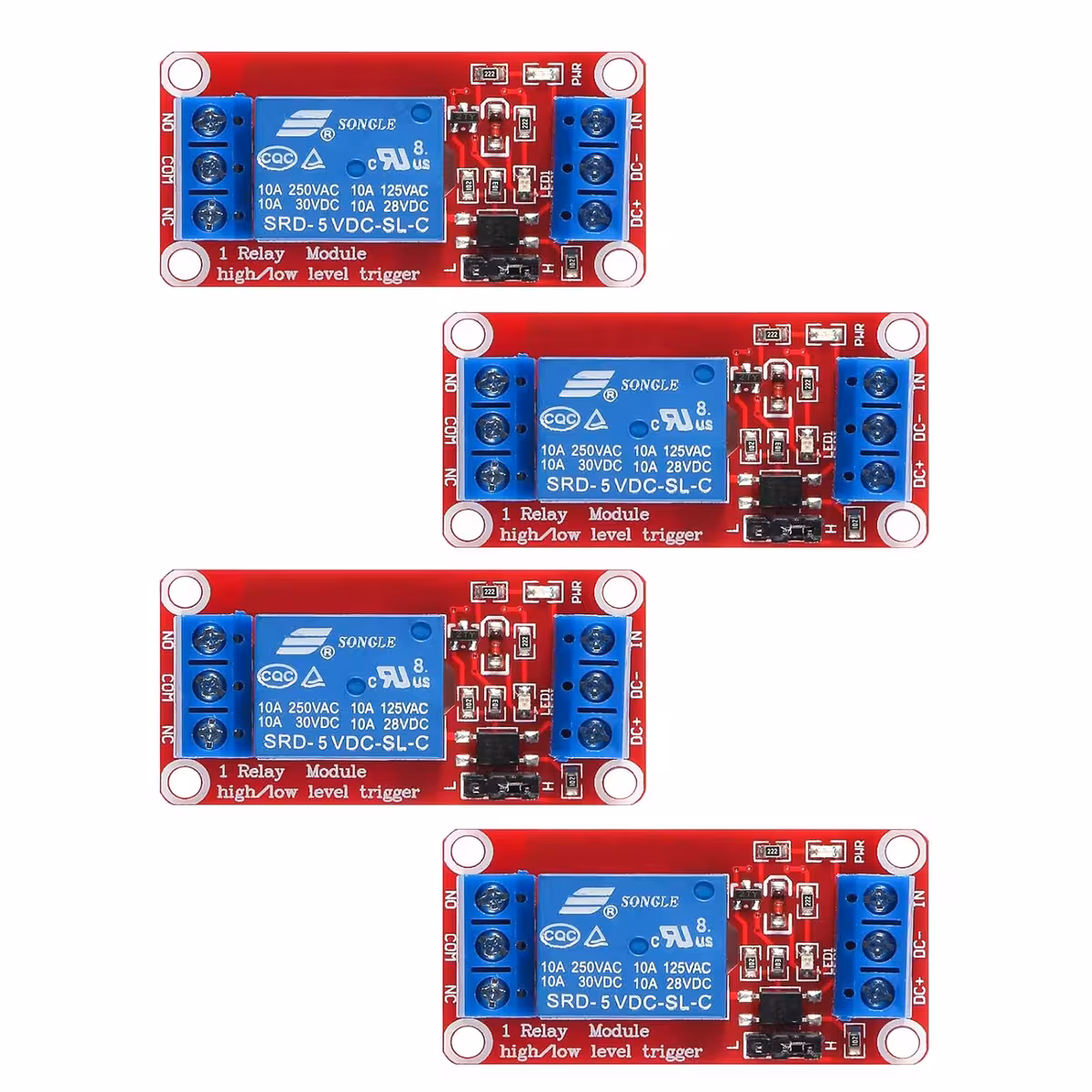

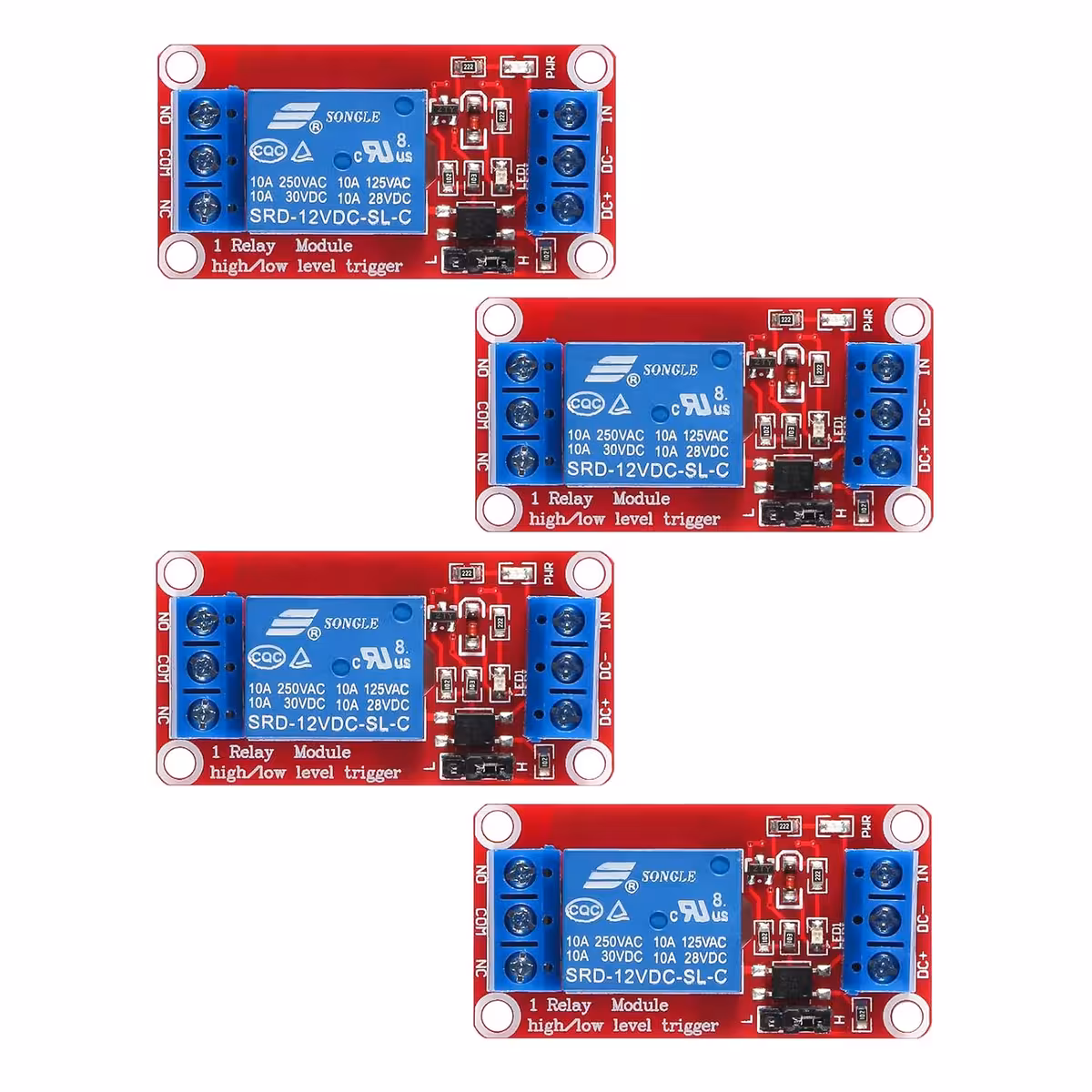

- 4 × Moduł przekaźnika 1-kanałowy (5V lub 12V — zgodnie z wyborem przy zakupie)
- Złącza śrubowe zainstalowane na każdym module
Najczęściej zadawane pytania (FAQ)
Czy moduł zadziała z sygnałem 3.3V (np. Raspberry Pi, ESP32)?
W większości przypadków tak, transoptor akceptuje sygnał 3.3V na linii Trigger. Jeśli jednak potrzebujesz pełnej pewności, zalecamy użycie konwertera poziomów logicznych 3.3V→5V. Pamiętaj, że zasilanie cewki musi wynosić 5V lub 12V, niezależnie od napięcia logiki.
Jaka jest praktyczna różnica między High-Level a Low-Level Trigger?
W trybie High-Level Trigger przekaźnik aktywuje się po podaniu stanu wysokiego (napięcia). W trybie Low-Level Trigger aktywacja następuje po podaniu stanu niskiego (GND). Zmiana trybu odbywa się błyskawicznie poprzez przełożenie zworki.
Czy mogę sterować urządzeniami 230V, np. lampą lub pompą?
Tak. Styki przekaźnika wytrzymują obciążenie do 250V AC / 10A, co jest wartością wystarczającą dla większości urządzeń domowych. Pamiętaj o zachowaniu zasad bezpieczeństwa przy pracy z napięciem sieciowym.
Czy mogę sterować wszystkimi 4 modułami z jednego Arduino?
Oczywiście. Każdy moduł wymaga tylko jednego pinu cyfrowego. Arduino Uno posiada 14 pinów cyfrowych, więc bez problemu obsłużysz wszystkie 4 moduły, zachowując jeszcze wolne piny dla innych czujników.
