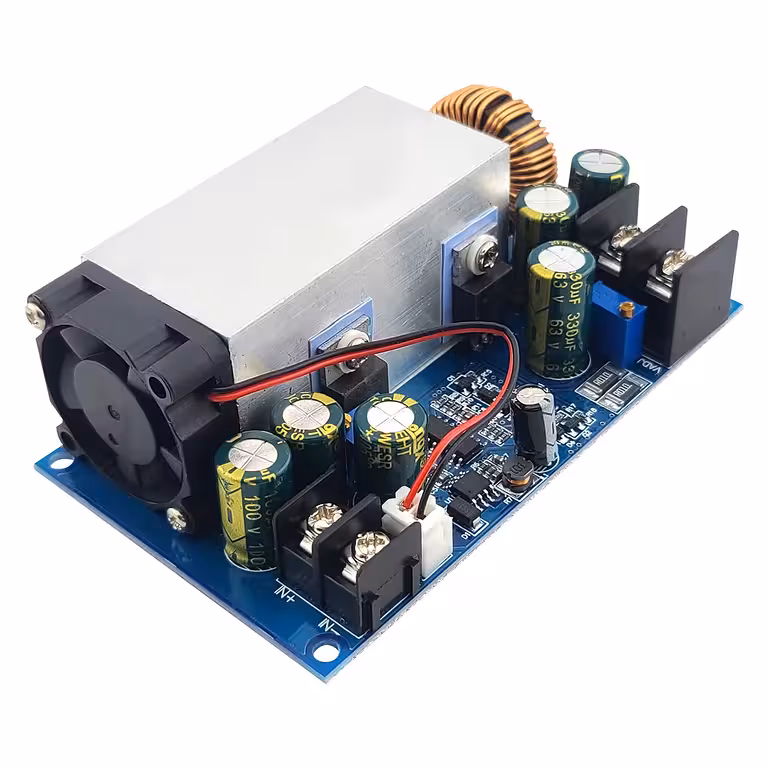

Przetwornica DC-DC Step-Down 600W 25A – precyzyjna regulacja CV/CC do zasilania i ładowania akumulatorów
Potrzebujesz obniżyć napięcie stałe DC bez strat energii w postaci ciepła i bez konieczności stosowania dwóch osobnych modułów? Ta przetwornica DC-DC step-down o mocy 600W i prądzie 25A to kompaktowe rozwiązanie, które pozwala na niezależną kontrolę napięcia i natężenia prądu z wydajnością sięgającą 95%.
Uwaga: Moduł pracuje wyłącznie w trybie step-down (obniżającym napięcie). Napięcie wyjściowe musi być zawsze niższe od wejściowego. Urządzenie nie posiada zabezpieczenia przed odwrotną polaryzacją.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Podwójna regulacja CV/CC — niezależnie sterujesz napięciem i prądem w jednym urządzeniu, bez potrzeby stosowania zewnętrznych ograniczników.
- Sprawność do 95% — minimalne straty energii oznaczają mniejszą emisję ciepła i stabilną pracę pod obciążeniem przez długi czas.
- Szeroki zakres wejściowy 12–75V — idealna do współpracy z panelami słonecznymi, zasilaczami laboratoryjnymi, akumulatorami samochodowymi czy prostownikami.
- Regulowane wyjście 2.5–60V / 1–25A — od zasilania układów typu Arduino po ładowanie akumulatorów 48V czy sterowanie silnikami DC.
- Wielobrotowe potencjometry — zapewniają znacznie wyższą precyzję ustawień w porównaniu do standardowych modeli jednoobrotowych.
- Niebieska dioda LED — czytelna sygnalizacja aktywnego wyjścia bez konieczności używania multimetru.
- Częstotliwość przełączania 80 kHz — mniejsze tętnienia na wyjściu i czystszy sygnał, co jest kluczowe dla wrażliwych odbiorników.
Szczegóły i wydajność
Topologia buck (step-down) z częstotliwością pracy 80 kHz gwarantuje doskonały balans między sprawnością a jakością napięcia wyjściowego. Choć moc szczytowa wynosi 600W, dla pracy ciągłej zalecamy obciążenie do 500W, szczególnie w przypadku braku aktywnego chłodzenia. Regulacja odbywa się za pomocą dwóch potencjometrów wieloobrotowych — VIADJ (napięcie) oraz IADJ (prąd). Zabezpieczenie przeciwzwarciowe realizowane jest poprzez automatyczne ograniczenie prądu w trybie CC. Uwaga: w przypadku obciążeń indukcyjnych (silniki, cewki, przekaźniki) wymagane jest zastosowanie diody Schottky’ego na wyjściu w celu ochrony przed prądami zwrotnymi.
| Parametr | Wartość / Szczegóły |
|---|---|
| Moc maksymalna | 600W (zalecane 500W ciągłej) |
| Prąd wyjściowy | 1–25A regulowany |
| Napięcie wejściowe | 12–75V DC |
| Napięcie wyjściowe | 2.5–60V DC (tylko step-down) |
| Tryby pracy | CV (stałe napięcie) / CC (stały prąd) |
| Sprawność | Do 95% |
| Częstotliwość pracy | 80 kHz |
| Sygnalizacja | Niebieska dioda LED (wyjście aktywne) |
| Zabezpieczenie zwarciowe | Automatyczne ograniczenie prądu (CC) |
| Odwrotna polaryzacja | Brak zabezpieczenia |
| Zastosowanie | Akumulatory, silniki DC, moduły elektroniczne, zasilacze |
Instrukcja obsługi i konfiguracji
- Podłącz zasilanie do wejścia, zachowując właściwą polaryzację (+ i −); przed uruchomieniem sprawdź napięcie multimetrem.
- Ustaw IADJ na minimum: przekręć potencjometr w lewo (ok. 10 obrotów) przed podłączeniem odbiornika.
- Ustaw VIADJ: w prawo, aby zwiększyć napięcie, w lewo, aby je zmniejszyć. Zweryfikuj wartość multimetrem.
- Podłącz obciążenie, a następnie stopniowo zwiększaj IADJ do pożądanej wartości prądu, monitorując wskazania amperomierza.
- Nie łącz masy wejściowej z masą wyjściową bez znajomości schematu zasilanego urządzenia.
- Dla obciążeń indukcyjnych (silniki, cewki) zamontuj diodę Schottky’ego równolegle do obciążenia (katodą do plusa).
- Przy obciążeniach zbliżonych do 500W konieczne jest zapewnienie aktywnego chłodzenia (wentylator), aby utrzymać bezpieczną temperaturę pracy.
Zawartość zestawu
- 1 × Moduł przetwornicy DC-DC Step-Down 600W 25A CV/CC
Najczęściej zadawane pytania
Czy ta przetwornica może podwyższać napięcie?
Nie. Moduł pracuje wyłącznie w trybie step-down (obniżającym). Napięcie wyjściowe musi być zawsze niższe od wejściowego. Do podwyższania napięcia wymagana jest przetwornica typu boost.
Co się stanie w przypadku odwrotnej polaryzacji na wejściu?
Moduł nie posiada zabezpieczenia przed odwrotną polaryzacją. Błędne podłączenie może trwale uszkodzić komponenty. Zawsze sprawdzaj polaryzację multimetrem przed podłączeniem zasilania.
Czy dioda zabezpieczająca jest wymagana przy ładowaniu akumulatorów?
Tak. Bez niej prąd może płynąć wstecz do modułu po odłączeniu zasilania, co doprowadzi do uszkodzenia tranzystorów. Należy zastosować diodę Schottky’ego o odpowiednim prądzie roboczym.
Czy mogę zasilać silniki DC bezpośrednio z tego modułu?
Tak, pod warunkiem zastosowania diody Schottky’ego równolegle do silnika. Prąd rozruchowy nie powinien przekraczać 25A, a moc ciągła powinna mieścić się w granicach 500W.
Kiedy potrzebne jest dodatkowe chłodzenie?
Przy obciążeniach powyżej 300W lub w wysokich temperaturach otoczenia zaleca się montaż wentylatora. Brak wymuszonego obiegu powietrza przy dużym obciążeniu prowadzi do szybkiego przegrzewania się komponentów i skrócenia żywotności modułu.
