Czujnik ruchu PIR 12V–24V DC – automatyczne sterowanie oświetleniem bez dotykania włącznika
Zdarza Ci się zostawić włączone światło w garażu, na korytarzu lub w pomieszczeniu gospodarczym? Ten czujnik ruchu PIR 12V–24V to proste rozwiązanie, które wyeliminuje ten problem bez konieczności skomplikowanego okablowania czy ingerencji w instalację elektryczną. Urządzenie wykrywa obecność, automatycznie włącza oświetlenie i wyłącza je po upływie wybranego przez Ciebie czasu. To wygoda, oszczędność i niezawodność w jednym.
Uwaga: Czujnik pracuje wyłącznie z napięciem stałym (DC) w zakresie 12V–24V. Nie jest przystosowany do bezpośredniego podłączenia do sieci 230V AC bez zewnętrznego zasilacza.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Obsługa 12V i 24V DC — idealnie integruje się z istniejącymi systemami niskonapięciowymi bez potrzeby stosowania dodatkowych przetwornic.
- Obciążalność do 6A — pozwala na zasilenie odbiorników o mocy do 72W (przy 12V) lub 144W (przy 24V), co w zupełności wystarcza do obsługi taśm LED czy kompaktowych opraw oświetleniowych.
- Regulowany czas świecenia 1–10 minut — za pomocą wbudowanego potencjometru szybko ustawisz czas pracy bez użycia skomplikowanych aplikacji czy pilotów.
- Zasięg detekcji ≥ 5 metrów — skutecznie pokrywa standardowy korytarz, wjazd do garażu czy średniej wielkości pomieszczenie, eliminując martwe punkty.
- Szeroki zakres temperatur pracy (-20°C do +60°C) — czujnik sprawdzi się zarówno w chłodnych garażach, jak i w cieplejszych pomieszczeniach technicznych.

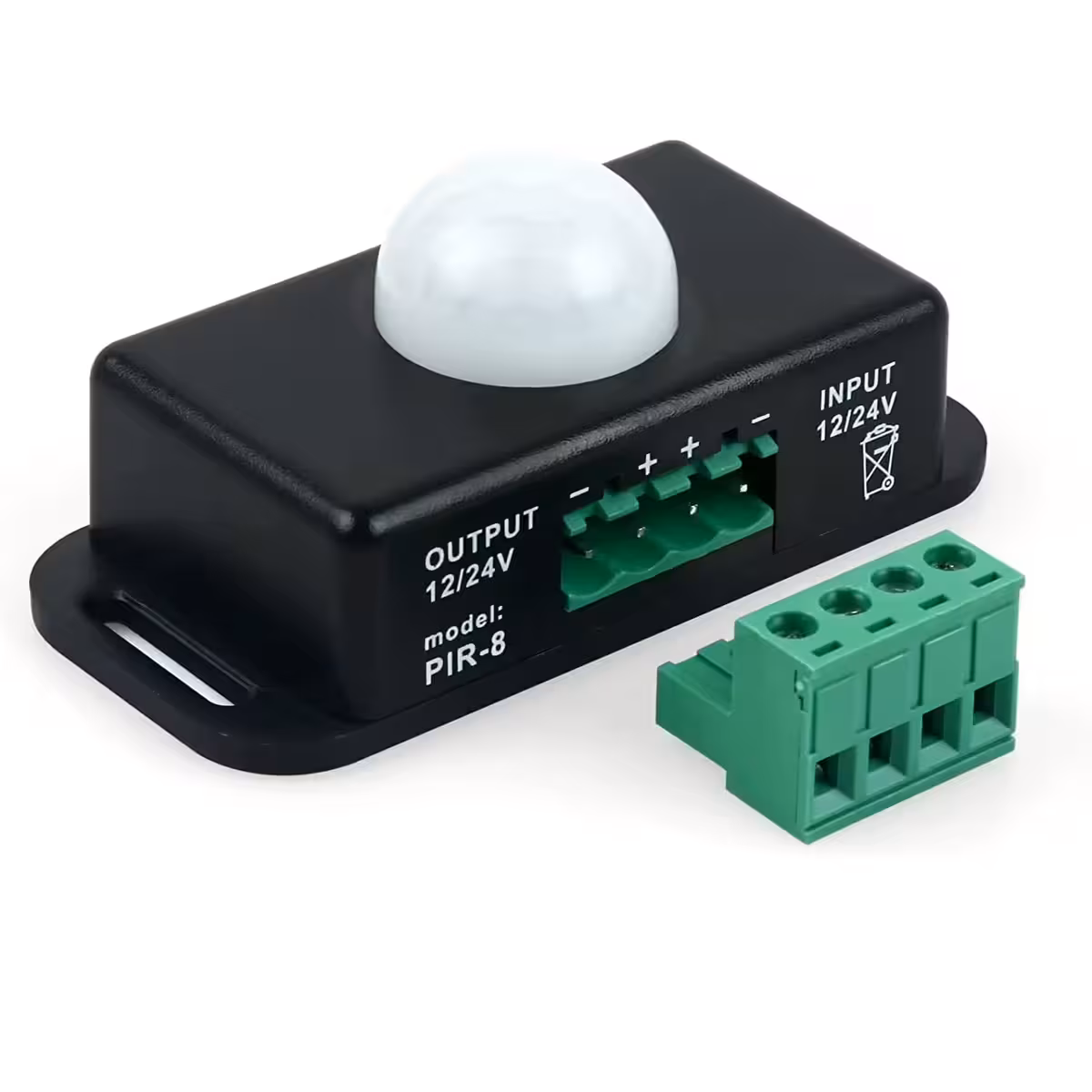

- 4 zaciski, bezpośrednie podłączenie — prosta instalacja (2 wejścia, 2 wyjścia) nie wymaga specjalistycznej wiedzy ani programowania.
Specyfikacja i wydajność
Technologia pasywnej podczerwieni (PIR) wykrywa zmiany promieniowania cieplnego emitowanego przez ciało człowieka. Czujnik nie emituje własnego sygnału, dzięki czemu nie zakłóca pracy innych urządzeń i jest odporny na fałszywe alarmy wywołane przez podmuchy powietrza czy zmiany oświetlenia.
Zasięg detekcji wynoszący minimum 5 metrów sprawia, że urządzenie doskonale sprawdza się w długich ciągach komunikacyjnych czy przy wejściach. Kompaktowa obudowa o wymiarach 76 x 45 x 35 mm pozwala na łatwy montaż w puszkach instalacyjnych lub niewielkich rozdzielnicach.
| Parametr | Wartość / Szczegóły |
|---|---|
| Typ czujnika | PIR – Pasywna podczerwień |
| Napięcie zasilania | 12V – 24V DC |
| Maksymalne natężenie | 6A |
| Zasięg detekcji | ≥ 5 metrów |
| Czas opóźnienia | 1 – 10 minut (regulowany) |
| Temperatura pracy | -20°C do +60°C |
| Wymiary | 76 x 45 x 35 mm |

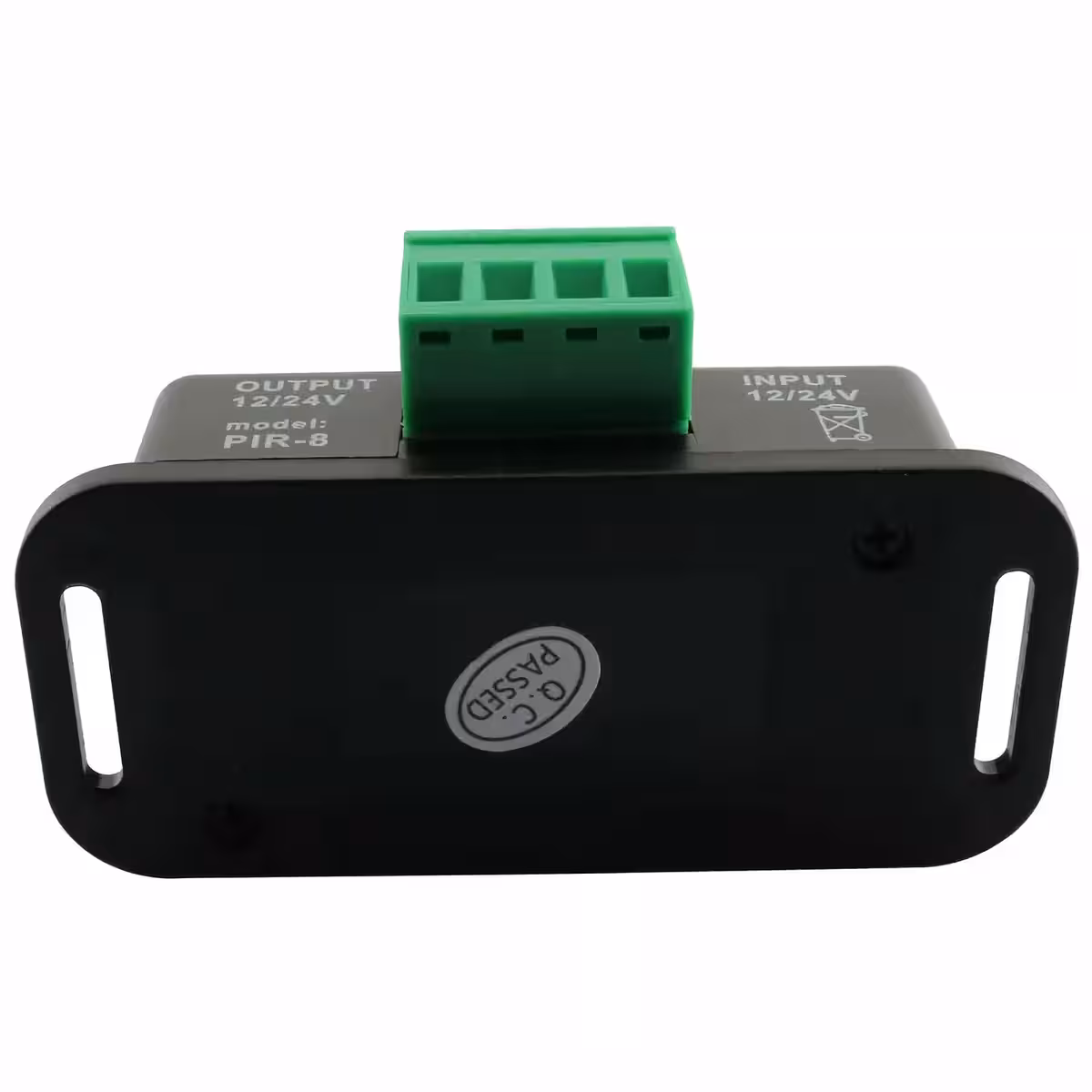

| Liczba zacisków | 4 (2 wejście, 2 wyjście) |
| Rodzaj prądu | DC (prąd stały) |
Instrukcja montażu i obsługi

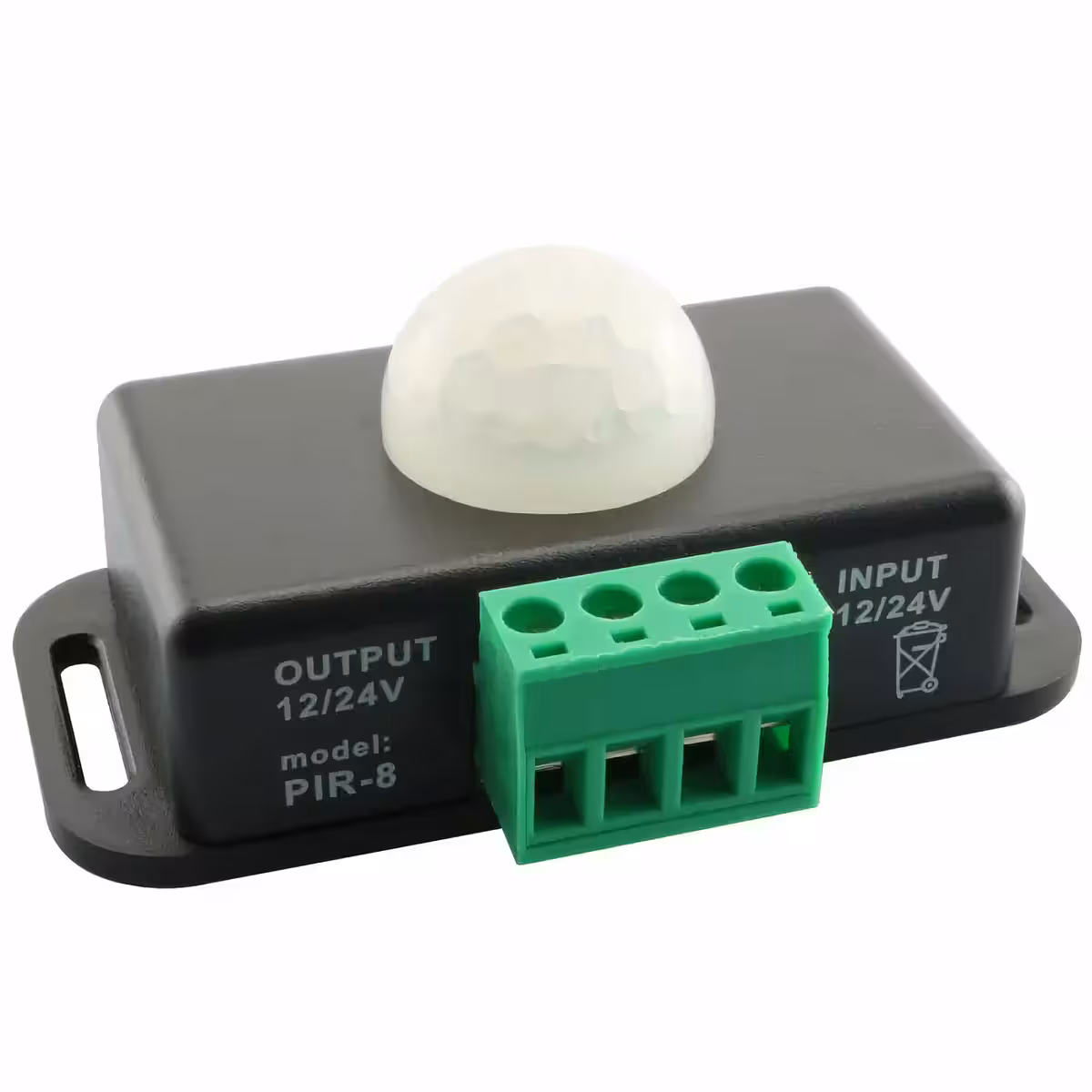

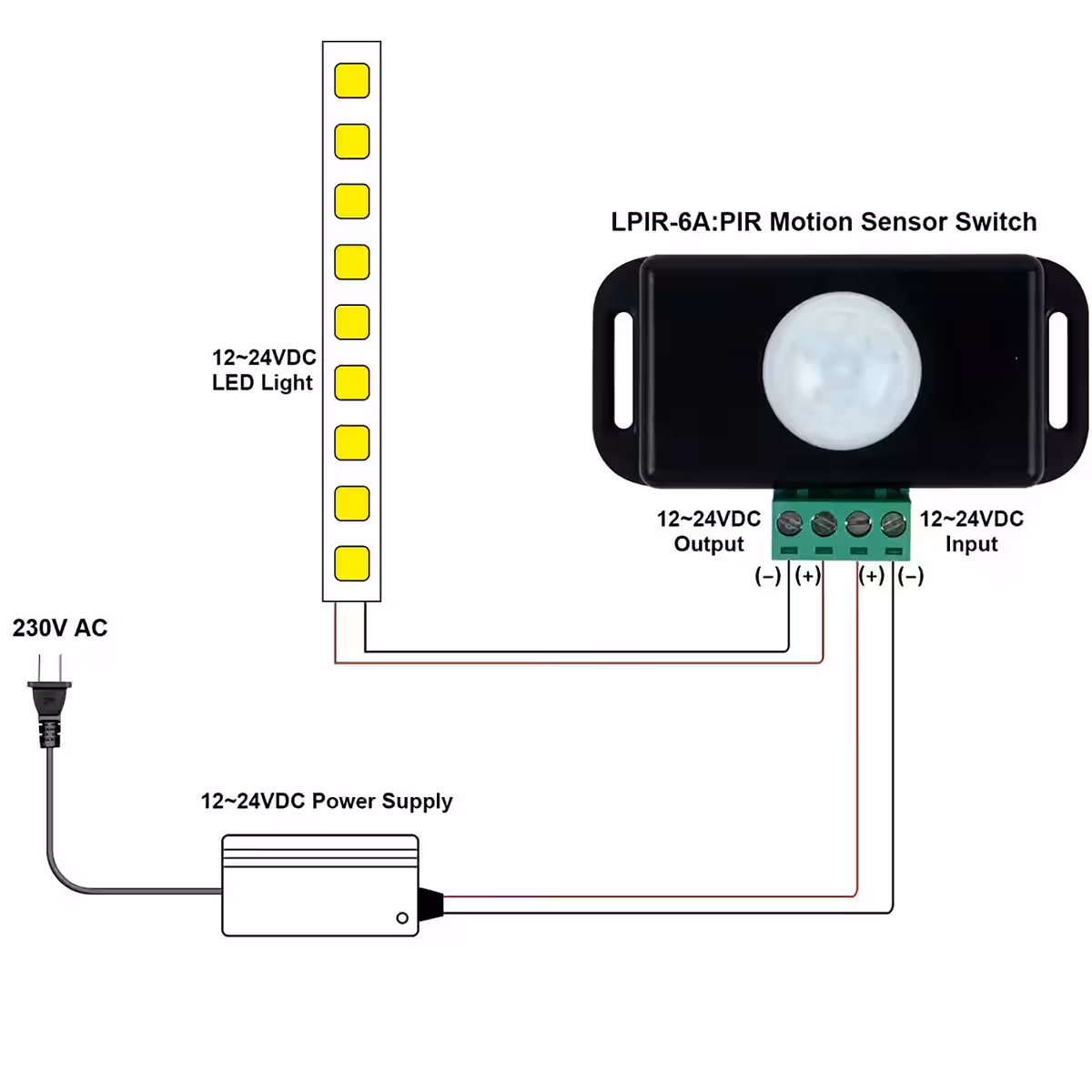

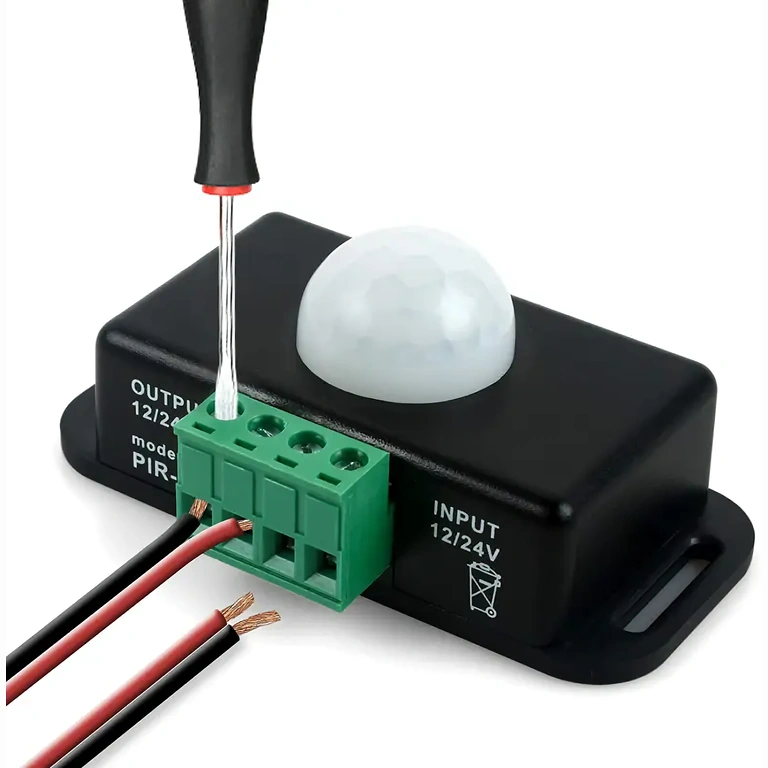

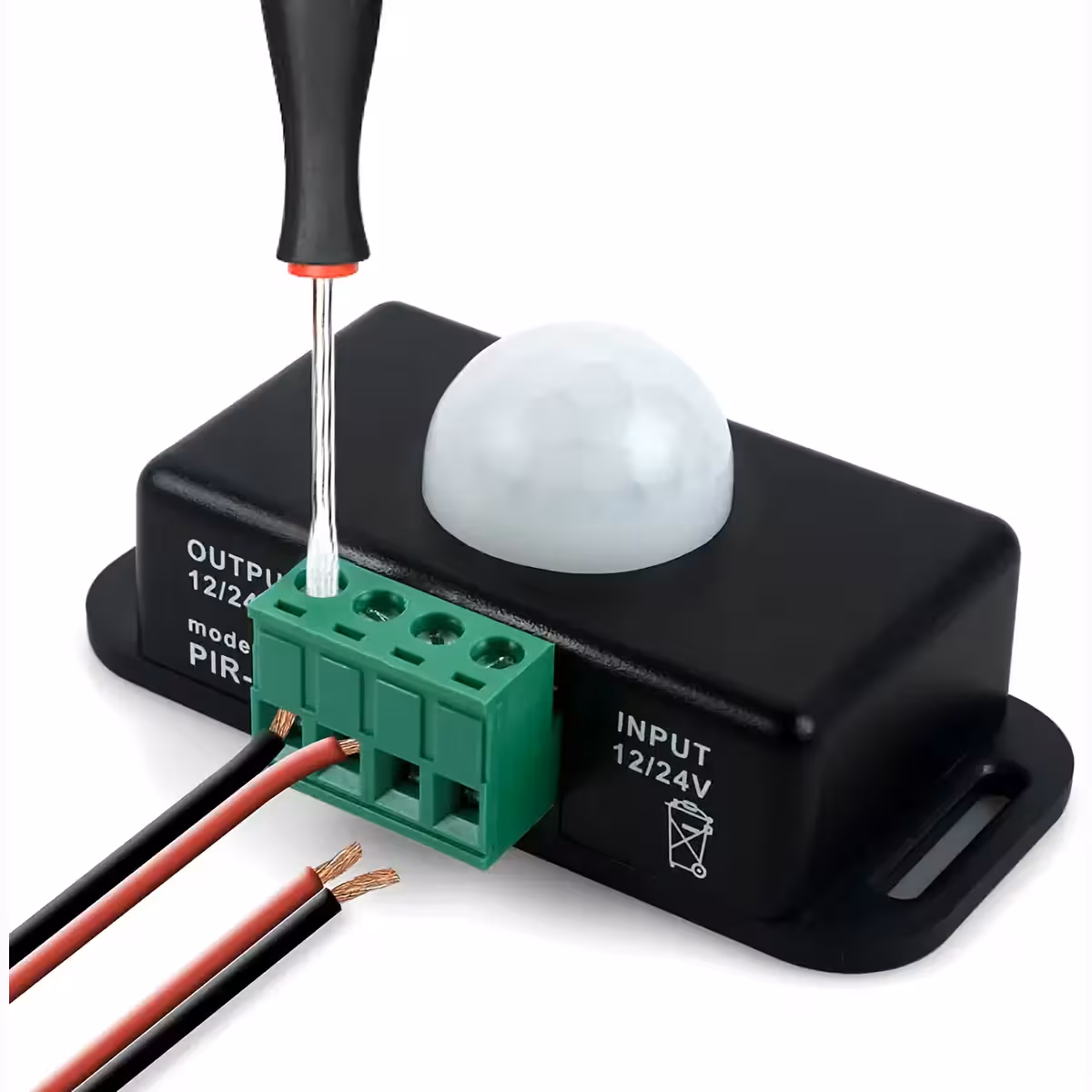

- Podłącz terminale wejściowe do zasilacza 12V lub 24V DC, zwracając uwagę na polaryzację oznaczoną na obudowie.
- Podłącz terminale wyjściowe do urządzenia, którym chcesz sterować (taśma LED, oprawa punktowa itp.).

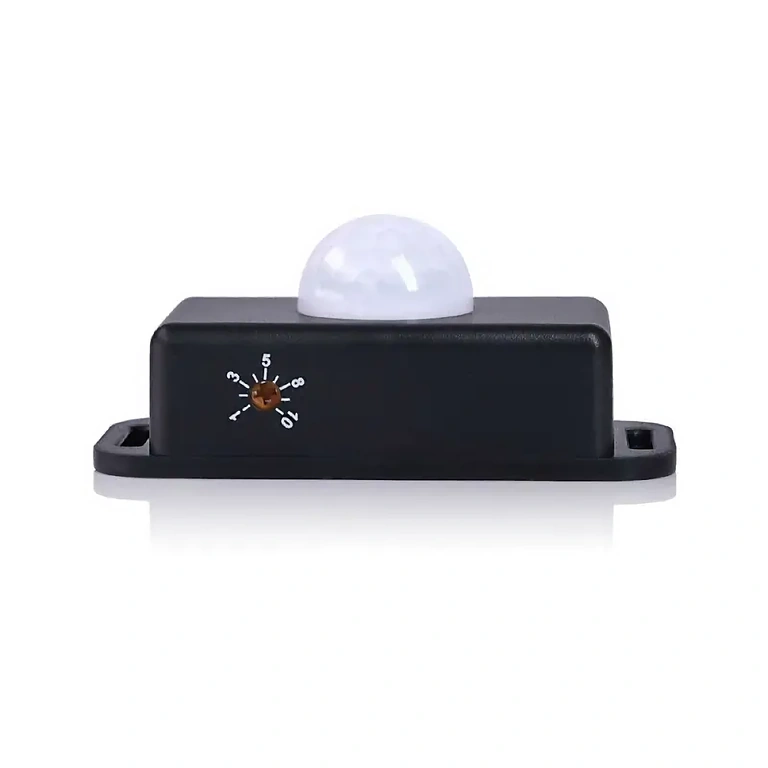

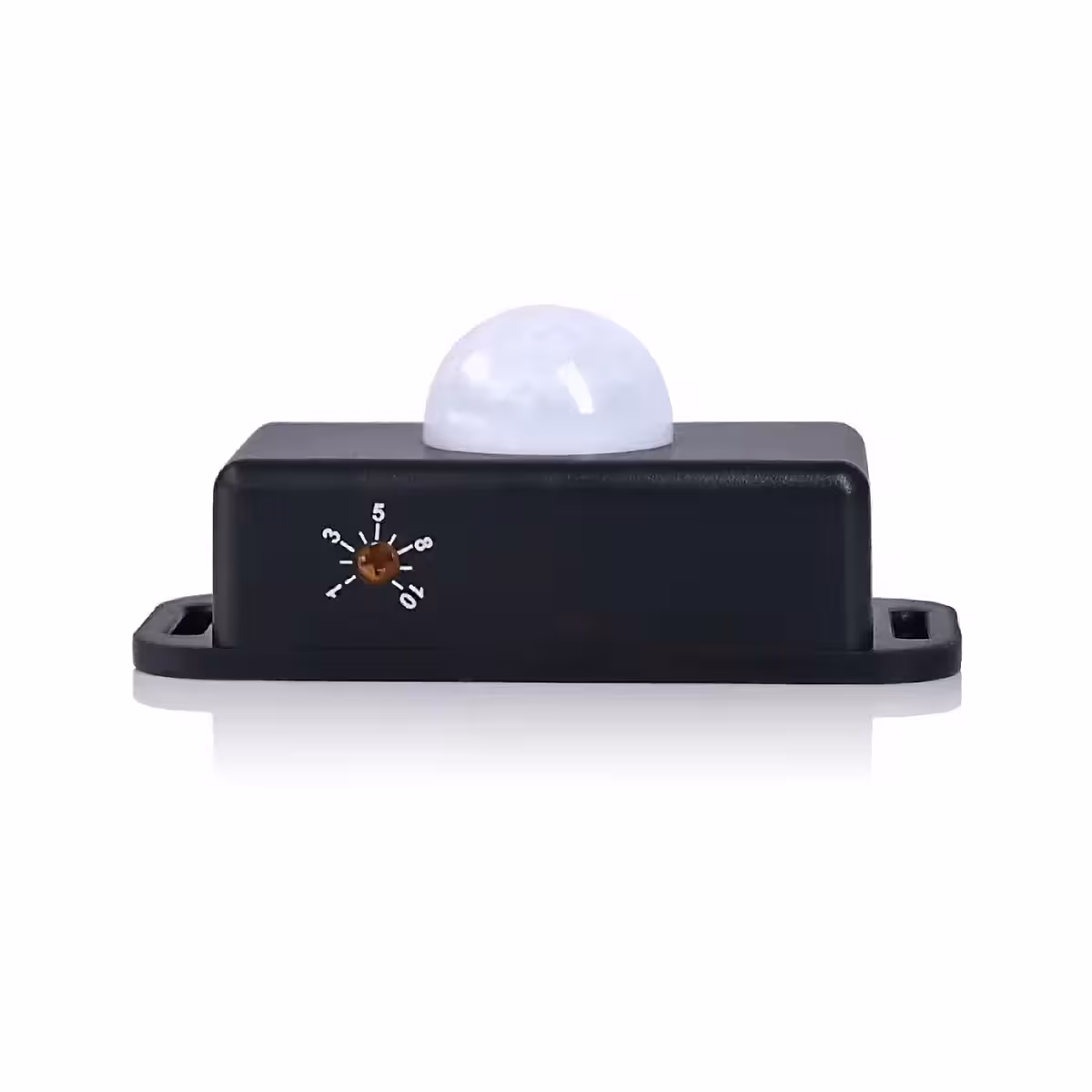

- Użyj potencjometru na obudowie, aby ustawić czas, przez jaki światło ma pozostać włączone po wykryciu ruchu (1–10 minut). Obrót zgodnie z ruchem wskazówek zegara wydłuża czas pracy.

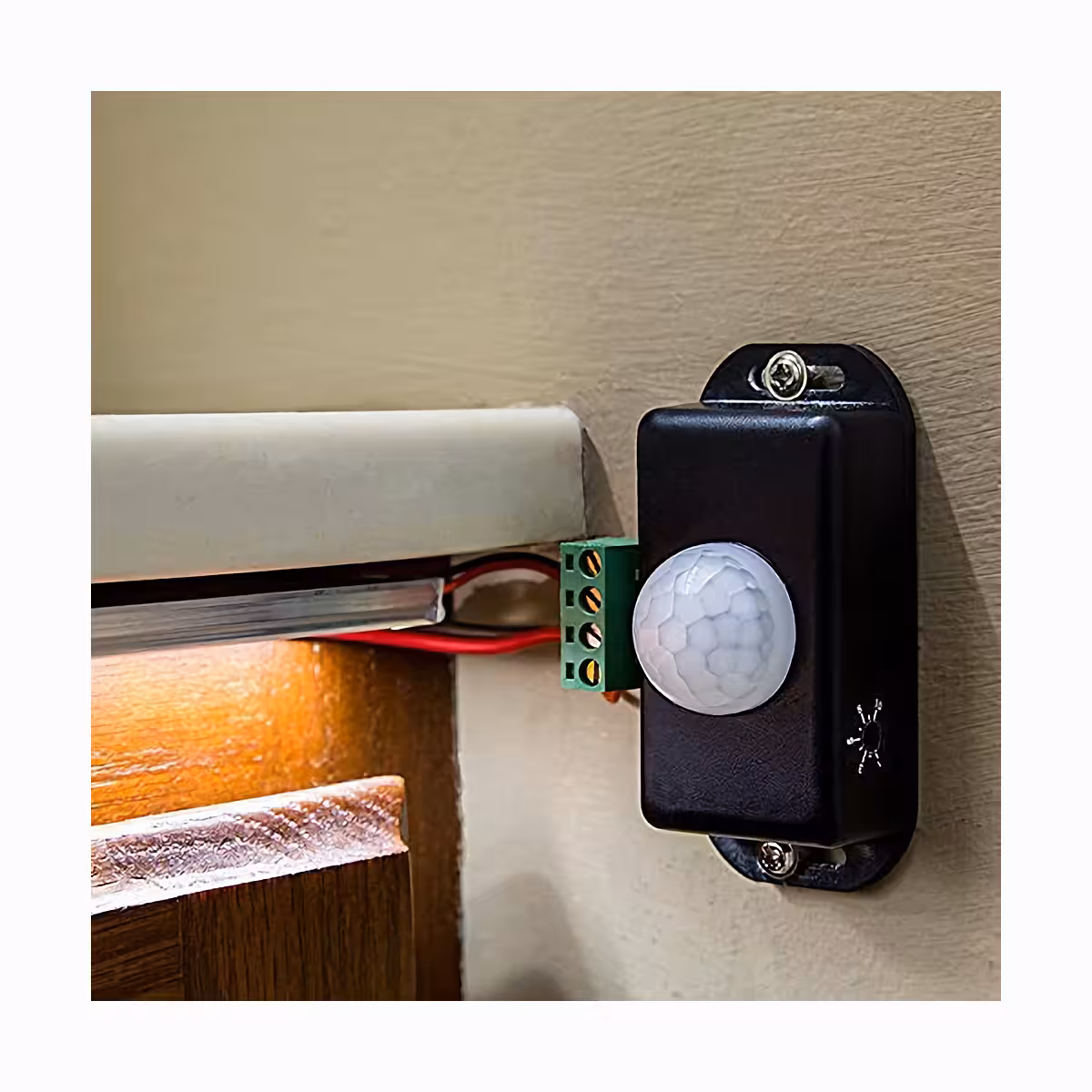

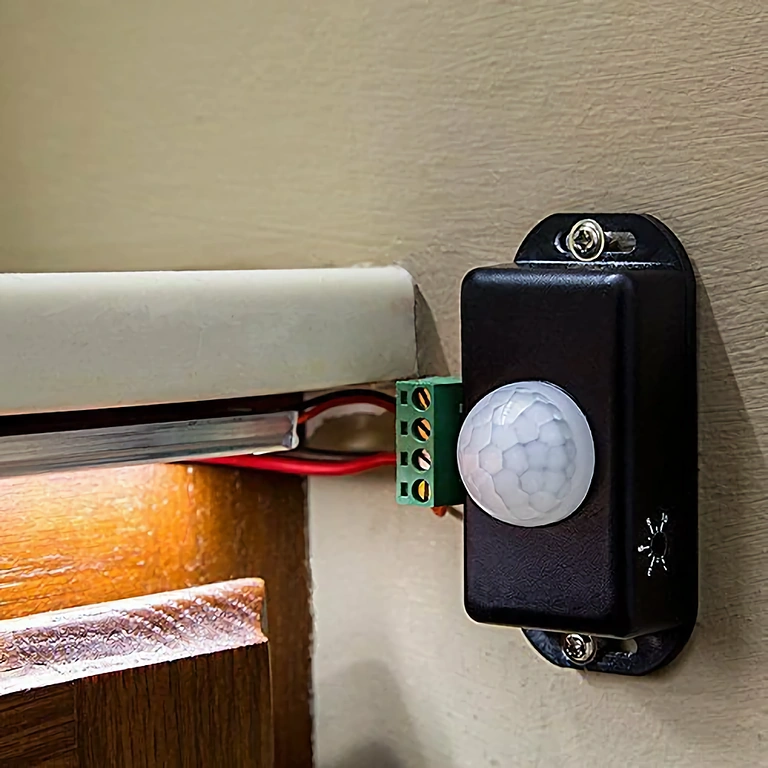

- Umieść czujnik w taki sposób, aby jego pole widzenia obejmowało monitorowaną strefę — najlepiej ustawić go prostopadle do kierunku ruchu.
- Przeprowadź test, przechodząc przez strefę detekcji — oświetlenie powinno włączyć się natychmiast po wykryciu ruchu.
Zawartość zestawu

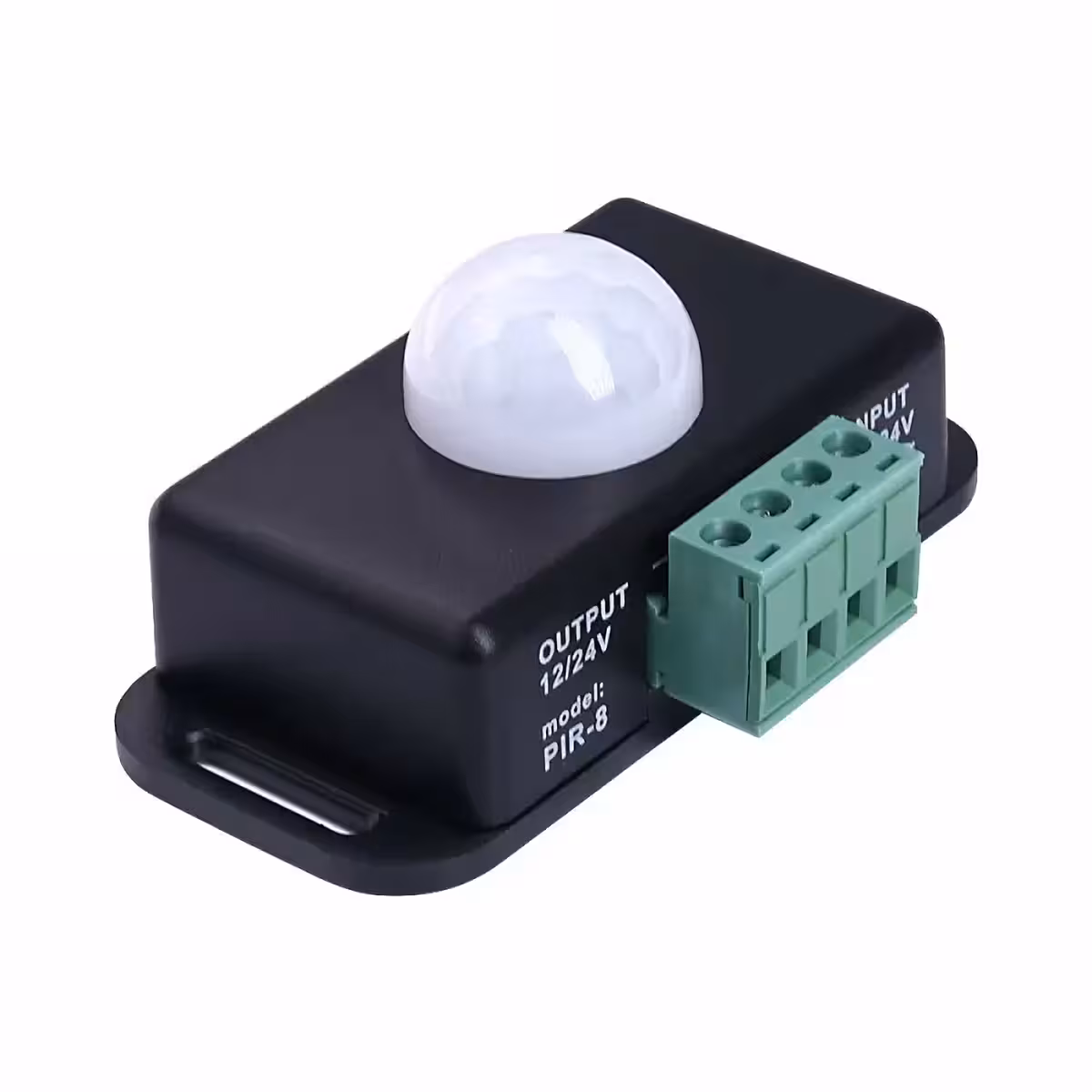

- 1x Czujnik ruchu PIR-8 12V–24V DC / 6A
- 1x Instrukcja podłączenia (nadrukowana na obudowie)
Najczęściej zadawane pytania (FAQ)
Czy czujnik można podłączyć do sieci 230V AC?
Nie. Urządzenie pracuje wyłącznie z napięciem stałym 12V–24V DC. Do zastosowań w sieci 230V wymagany jest dedykowany czujnik lub odpowiedni zasilacz/przetwornica.
Jakie jest maksymalne obciążenie wyjścia?
Maksymalny prąd wynosi 6A. Przy zasilaniu 12V DC daje to moc 72W, a przy 24V DC do 144W. Nie należy przekraczać tych wartości, aby uniknąć przegrzania lub uszkodzenia modułu.
Czy czujnik działa w dzień przy pełnym oświetleniu?
Tak. Technologia PIR reaguje na ciepło, a nie na światło widzialne, więc czujnik będzie aktywował oświetlenie niezależnie od pory dnia czy jasności otoczenia.
Czy można go zamontować na zewnątrz?
Czujnik wytrzymuje temperatury od -20°C do +60°C, jednak jego obudowa nie posiada wysokiej klasy szczelności IP. Do montażu na zewnątrz zalecamy umieszczenie go w dodatkowej, wodoszczelnej puszce natynkowej.
Jak wyregulować czas świecenia?
Na obudowie znajduje się pokrętło (potencjometr). Obracając je w prawo, wydłużasz czas (do 10 minut), a w lewo skracasz (do minimum 1 minuty). Nie są do tego potrzebne żadne narzędzia.
