Przetwornica podwyższająca DC-DC XL6019 – stabilne zasilanie w Twoich projektach
Masz akumulator 3,7V i potrzebujesz stabilnego zasilania 12V? A może chcesz wykorzystać panel słoneczny o zmiennym napięciu? Moduł przetwornicy step-up (boost) XL6019 DC-DC to idealne rozwiązanie. Pozwala na konwersję napięcia wejściowego z zakresu 3V–35V na regulowane napięcie wyjściowe od 5V do 40V, osiągając sprawność sięgającą 94%. To gwarancja efektywnej pracy bez zbędnych strat energii i przegrzewania się układu przy standardowym obciążeniu.
Uwaga: Jest to przetwornica typu boost (step-up), co oznacza, że napięcie wyjściowe musi być zawsze wyższe od wejściowego. Dla stabilnej pracy zaleca się zachowanie różnicy co najmniej 1,5V między wejściem a wyjściem.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Wysoka sprawność do 94% — minimalne straty energii; przy obciążeniu poniżej 10W moduł pracuje chłodno, bez konieczności stosowania radiatora.
- Prąd wyjściowy do 5A — obsłuży małe silniki, taśmy LED czy kilka modułów jednocześnie; przy pracy ciągłej zaleca się obciążenie do 2,5A bez dodatkowego chłodzenia.
- Szeroki zakres wejściowy 3V–35V — współpracuje z ogniwami LiPo (3,7V), zestawami baterii AA, panelami fotowoltaicznymi czy instalacjami samochodowymi 12V/24V.
- Precyzyjna regulacja ±0,5% — stabilność napięcia kluczowa dla mikrokontrolerów i czułych układów audio.
- Niskie tętnienia poniżej 100mV — częstotliwość przełączania 220KHz minimalizuje zakłócenia elektromagnetyczne.
- Wbudowane zabezpieczenia — ochrona nadprądowa i termiczna chroni zarówno moduł, jak i podłączone urządzenia.

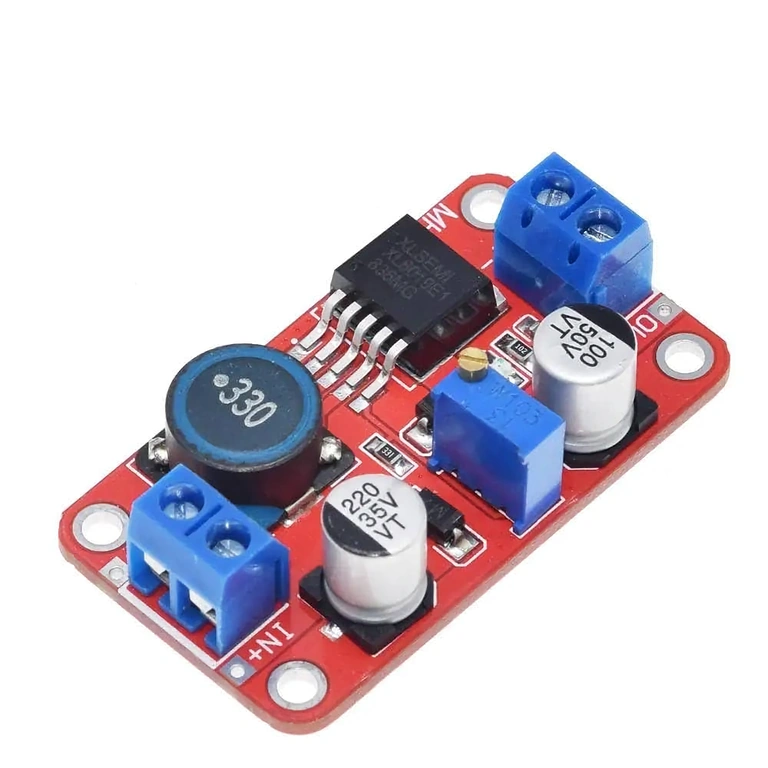

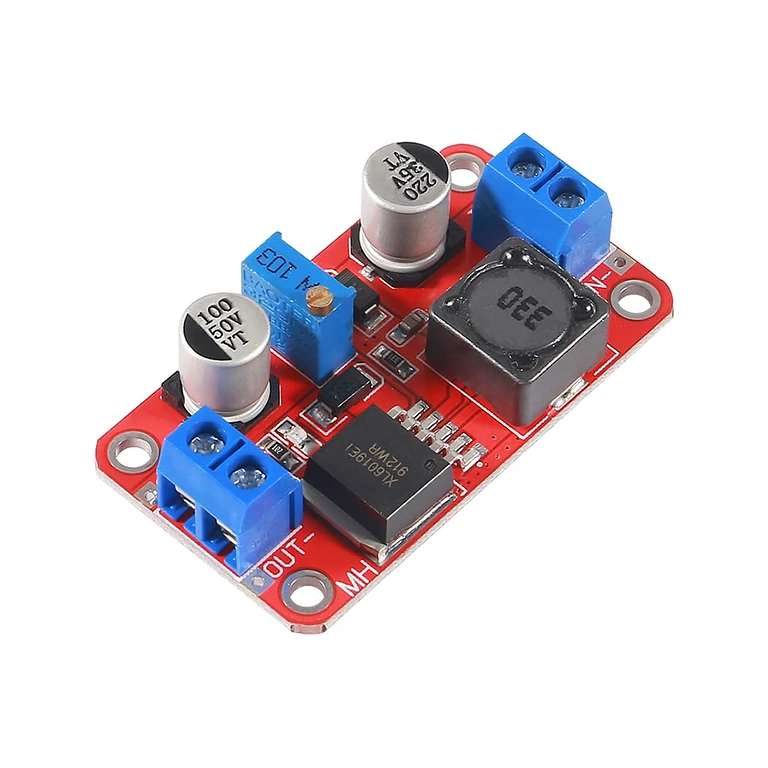

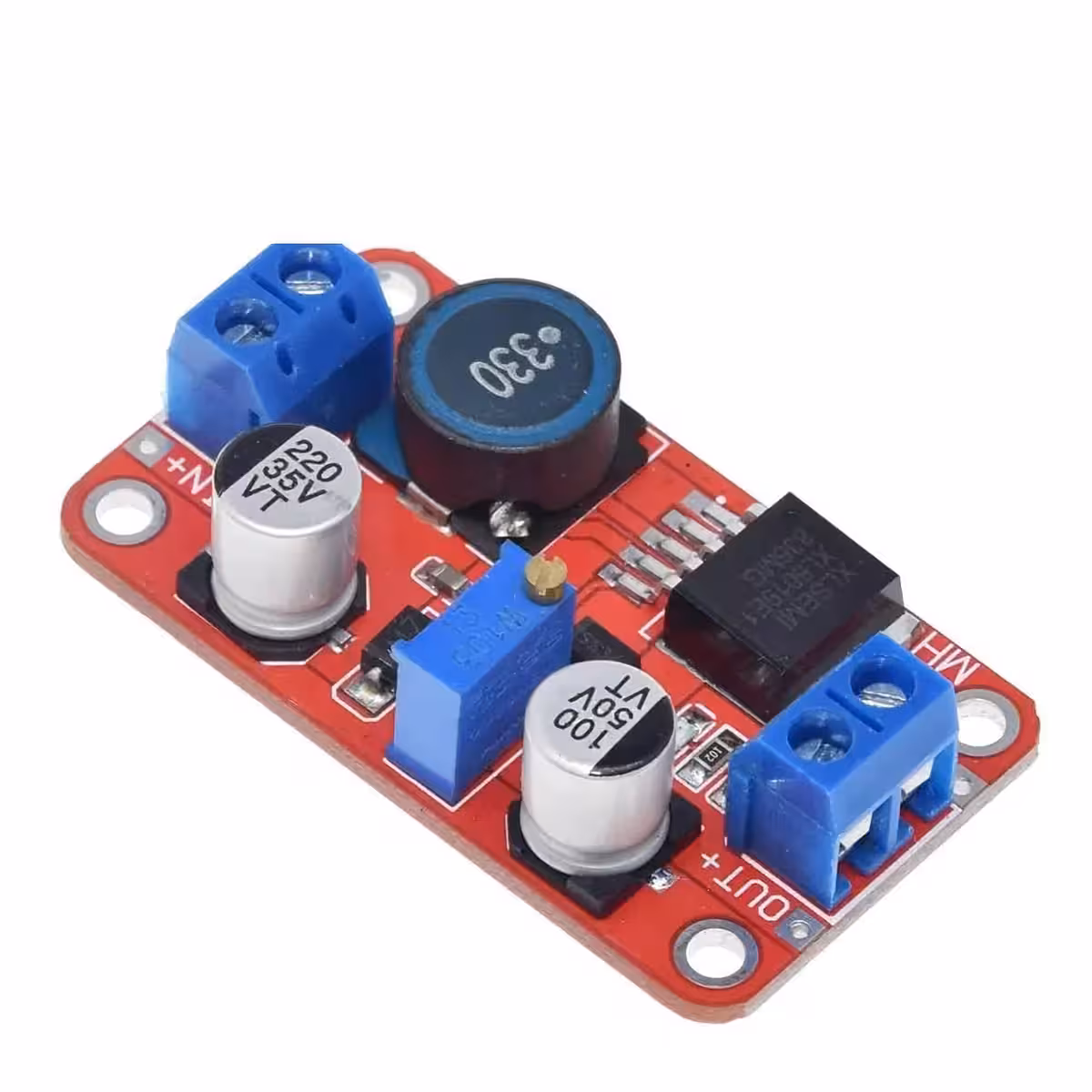

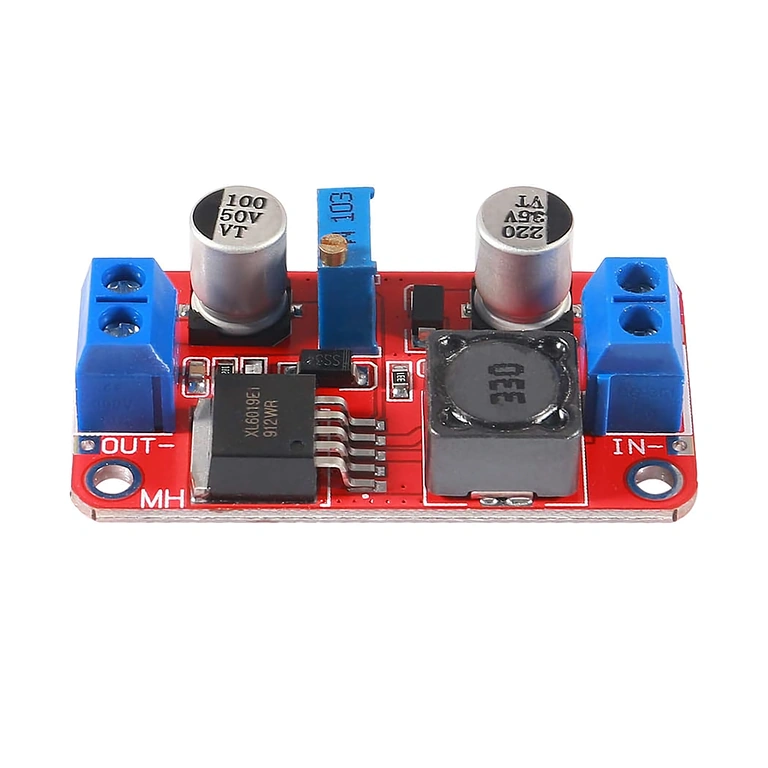

- Kompaktowe wymiary: 50×28×13mm — łatwy montaż w obudowach DIY i projektach mobilnych.
Szczegóły techniczne i wydajność

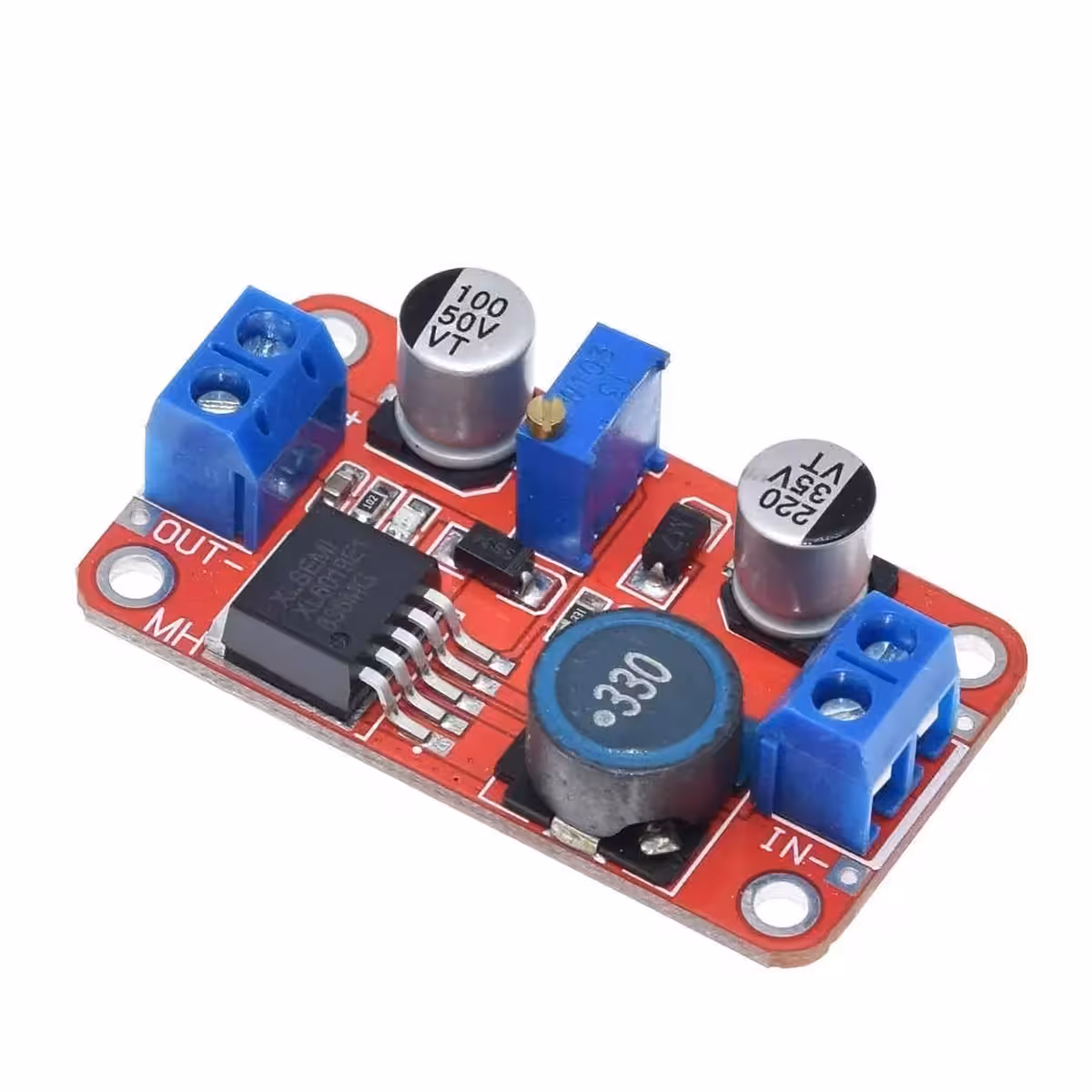

Sercem modułu jest układ scalony XL6019, czyli kontroler PWM typu boost z wbudowanym tranzystorem MOSFET. Takie rozwiązanie ogranicza liczbę zewnętrznych komponentów, redukuje zakłócenia i zwiększa efektywność konwersji. Wysokiej jakości cewka oraz komponenty SMD zapewniają tętnienia wyjściowe poniżej 100mV, co jest niezbędne przy zasilaniu Arduino, przetworników DAC czy precyzyjnych czujników.
Częstotliwość pracy 220KHz pozwala na szybką reakcję na zmiany obciążenia. Jeśli planujesz pracę z mocą powyżej 10W, zalecamy montaż radiatora na układzie MOSFET oraz zapewnienie odpowiedniej wentylacji. Moduł pracuje w szerokim zakresie temperatur od -40°C do +85°C, co pozwala na zastosowanie go również w trudniejszych warunkach.
| Parametr | Wartość / Szczegóły |
|---|---|
| Napięcie wejściowe | 3V – 35V (maks. 40V) |
| Napięcie wyjściowe | 5V – 40V (maks. 45V) |
| Maksymalny prąd wyjściowy | 5A (zalecane ciągłe: max. 2,5A bez radiatora) |
| Sprawność konwersji | Do 94% |
| Częstotliwość przełączania | 220KHz |
| Tętnienia napięcia wyjściowego | < 100mV |
| Dokładność regulacji napięcia | ±0,5% |
| Dokładność regulacji obciążenia | ±0,5% |
| Zabezpieczenia | Nadprądowe, termiczne |
| Temperatura pracy | -40°C ~ +85°C |

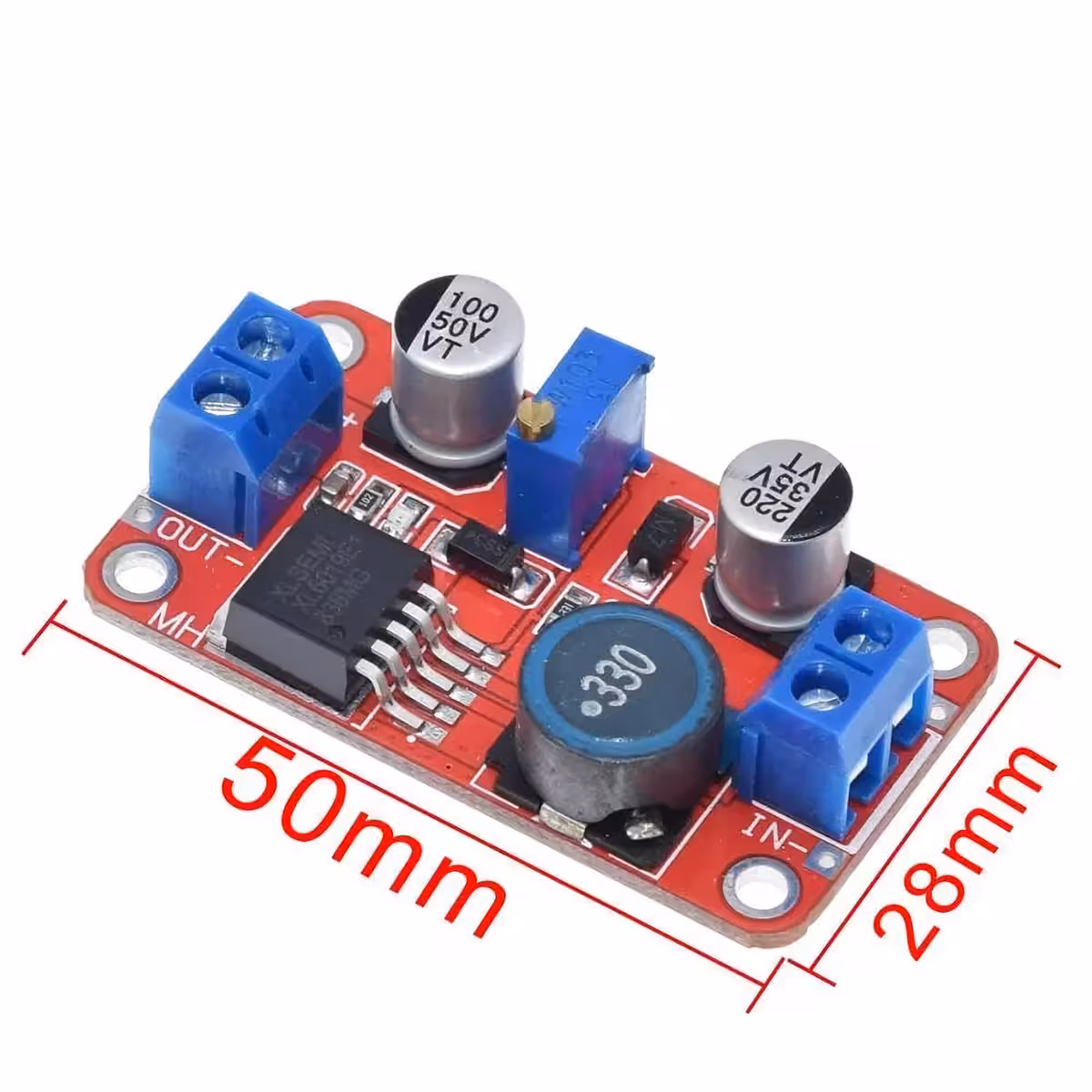

| Wymiary modułu | 50mm × 28mm × 13mm |
| Typ przetwornicy | Boost (Step-Up) DC-DC |
Instrukcja użytkowania

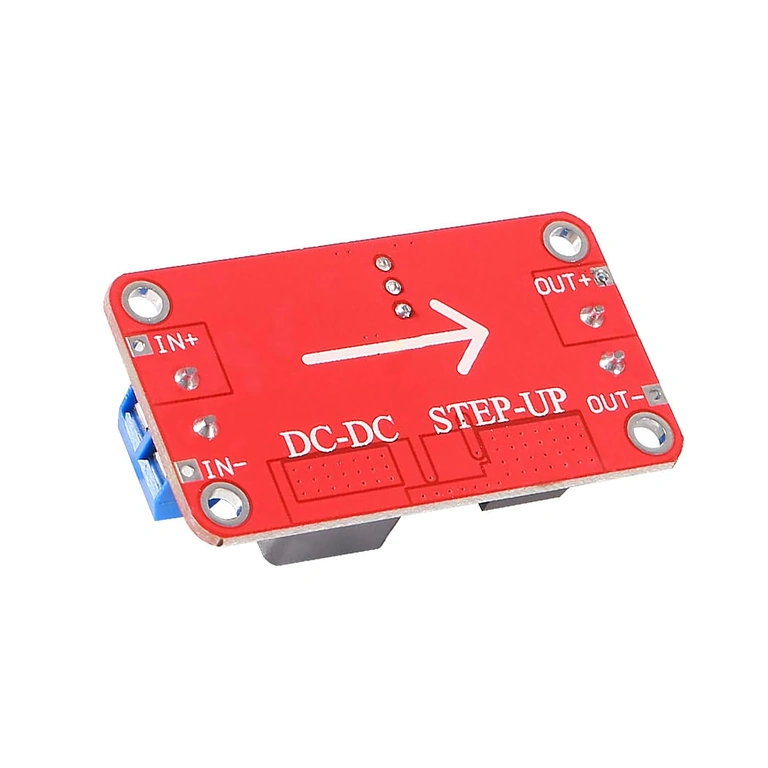

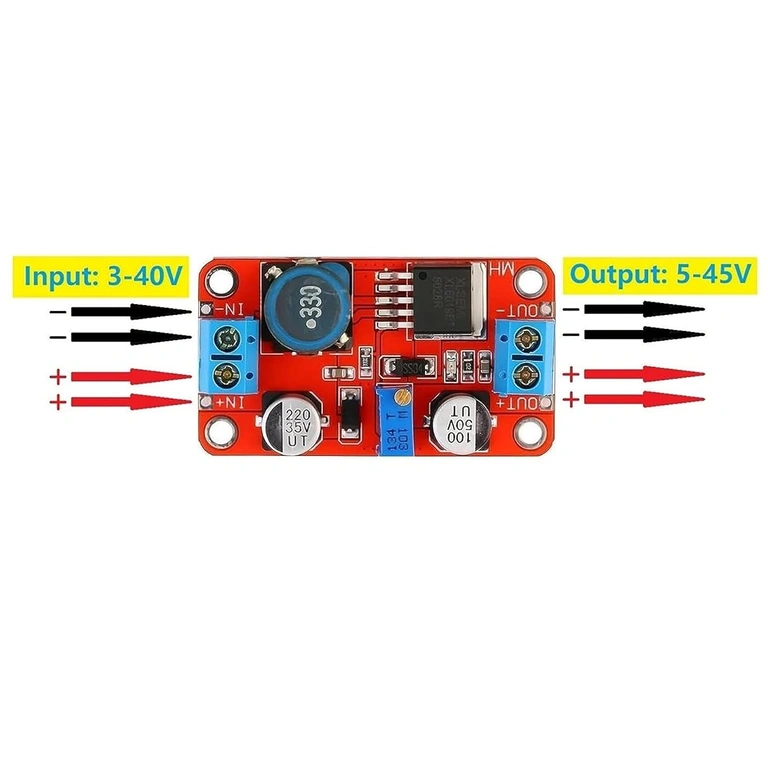

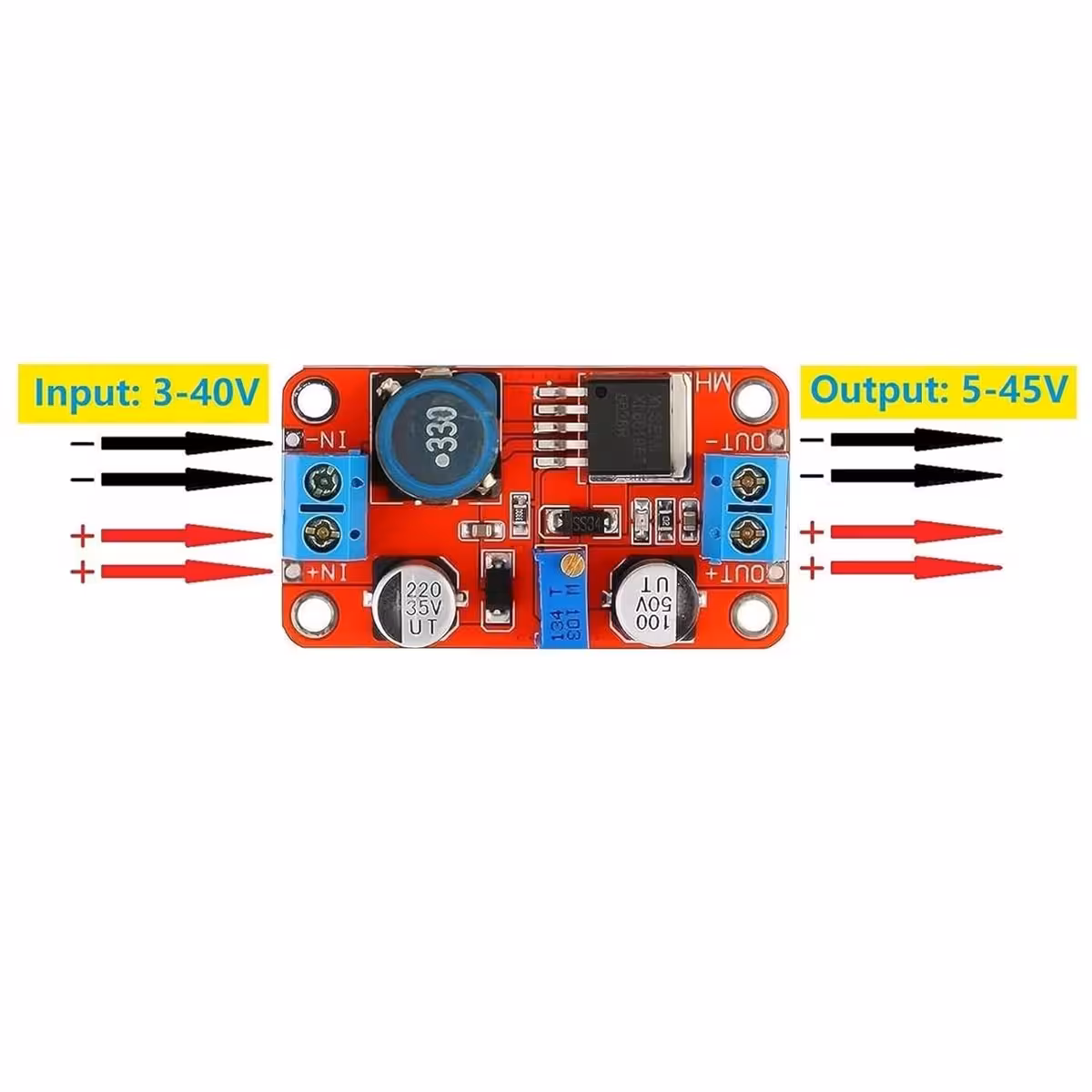

- Podłączenie zasilania: Podłącz źródło napięcia DC (3V–35V) do zacisków wejściowych (IN+ i IN–). Dioda LED zasygnalizuje poprawne zasilanie.
- Pomiar napięcia: Przed podłączeniem odbiornika użyj multimetru, aby sprawdzić napięcie na zaciskach wyjściowych (OUT+ i OUT–).
- Regulacja: Użyj potencjometru, aby ustawić żądane napięcie wyjściowe. Obrót w prawo zwiększa napięcie, w lewo – zmniejsza. Rób to powoli, obserwując wskazania multimetru.
- Różnica napięć: Pamiętaj, że napięcie wyjściowe musi być o co najmniej 1,5V wyższe od wejściowego.
- Podłączenie obciążenia: Po ustawieniu napięcia podłącz urządzenie. Przy mocy powyżej 10W koniecznie zastosuj radiator na układzie MOSFET.
Zawartość zestawu
- 1x Moduł przetwornicy Boost DC-DC XL6019
Najczęściej zadawane pytania
Czy mogę zasilić urządzenie 12V z akumulatora 5V?
Tak. Pamiętaj jednak o bilansie mocy: przy sprawności ok. 90%, pobierając 1A przy 12V, zasilacz 5V musi dostarczyć ok. 2,5A. Upewnij się, że Twoje źródło zasilania ma odpowiednią wydajność prądową.
Czy moduł nadaje się do ładowania akumulatorów Li-Ion?
Moduł może dostarczyć odpowiednie napięcie (np. 4,2V lub 8,4V), ale nie posiada wbudowanego układu ładowania (BMS). Do ładowania akumulatorów użyj dedykowanego modułu (np. TP4056) podłączonego do wyjścia przetwornicy.
Czy przetwornica współpracuje z panelami słonecznymi?
Tak, to bardzo częste zastosowanie. Moduł stabilizuje zmienne napięcie z panelu (3V–35V) do stałej wartości wymaganej przez urządzenie lub ładowarkę.
Dlaczego napięcie wyjściowe lekko waha się przy dużym obciążeniu?
Przy prądach zbliżonych do 5A tętnienia mogą wzrosnąć. Warto dodać na wyjściu kondensator elektrolityczny 470–1000µF i zadbać o radiator. Dla maksymalnej stabilności zalecamy pracę ciągłą do 2,5A.
Czy działa z pojedynczym ogniwem LiPo 3,7V?
Tak, minimalne napięcie wejściowe to 3V, więc ogniwo LiPo (3,7V nominalnie) jest idealnym źródłem zasilania.

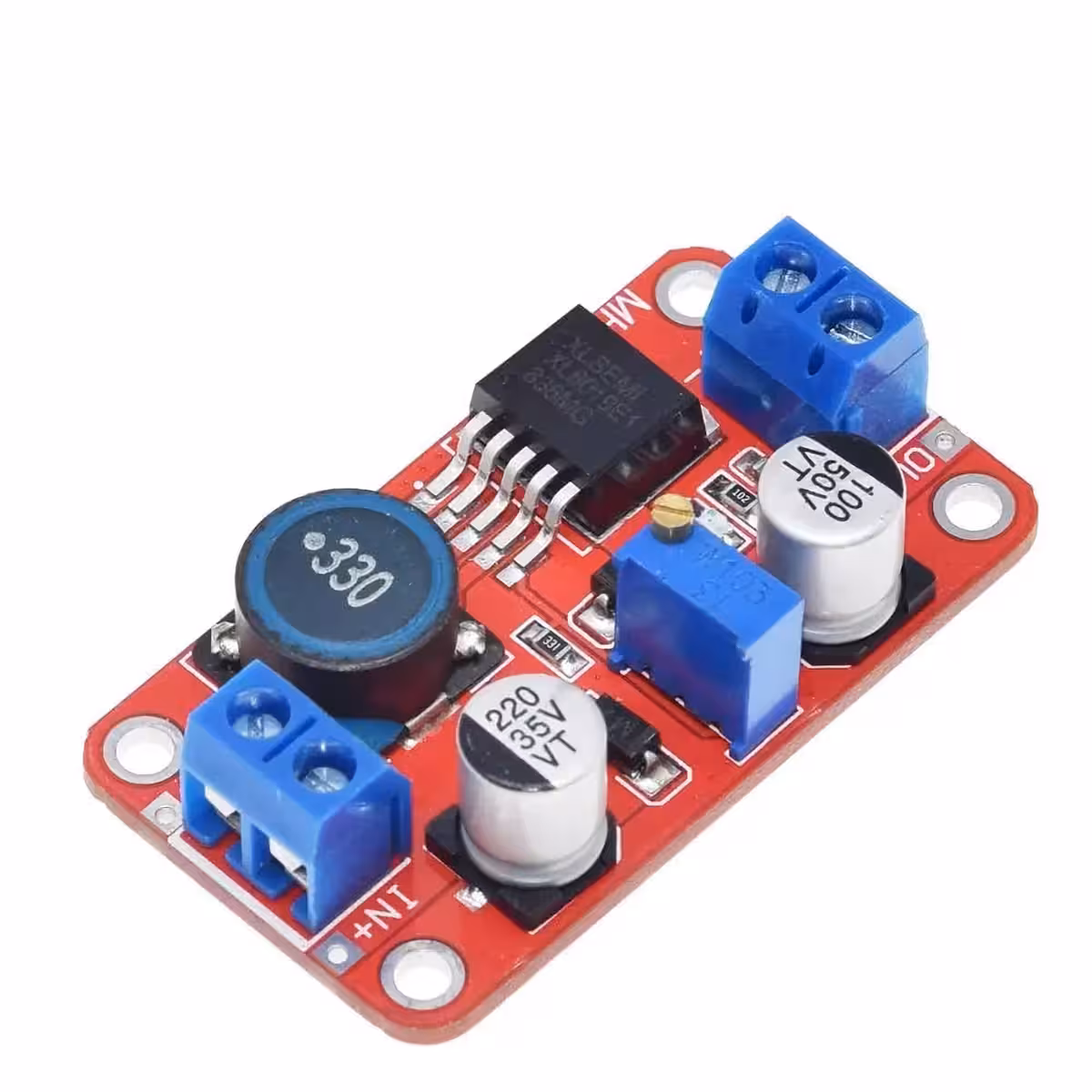

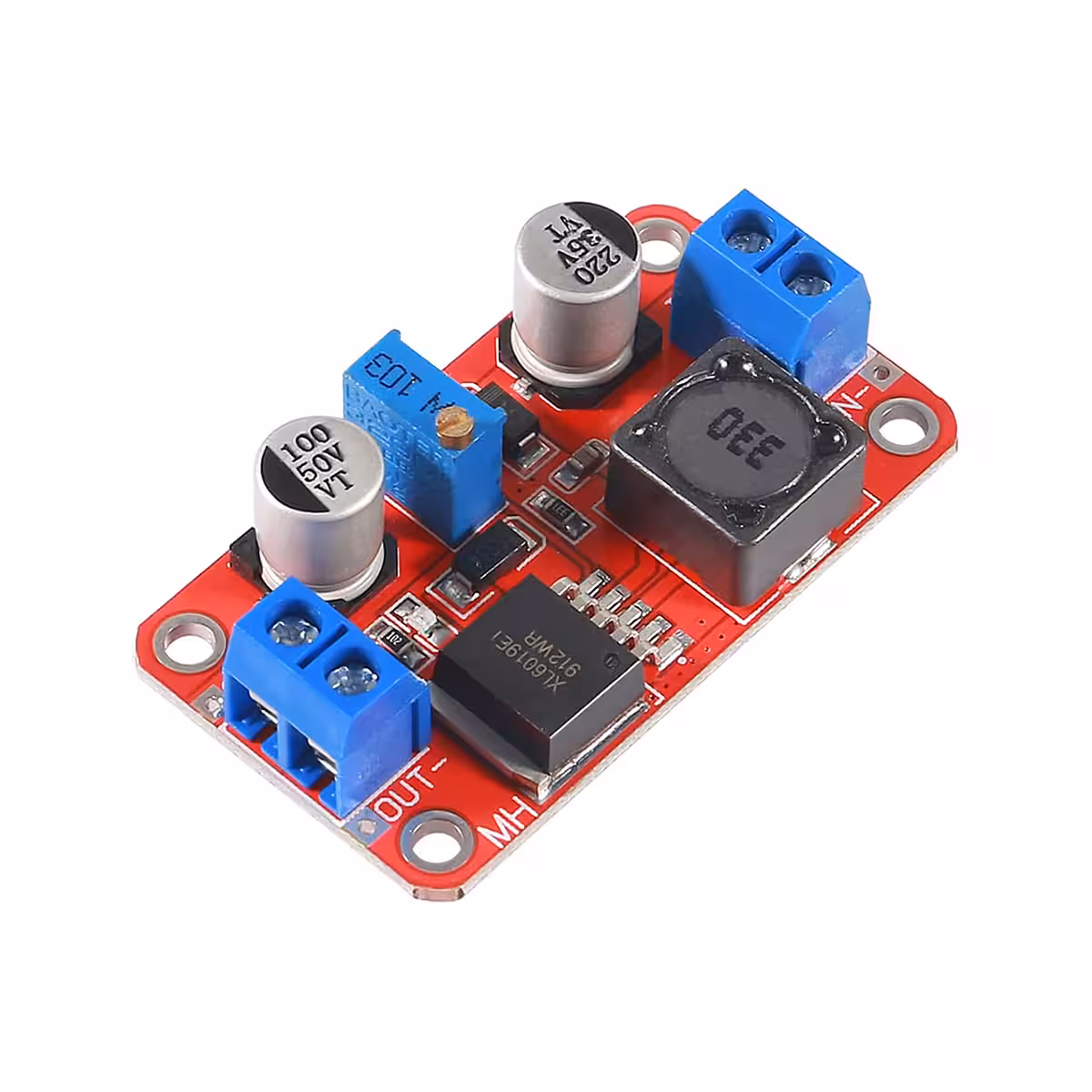

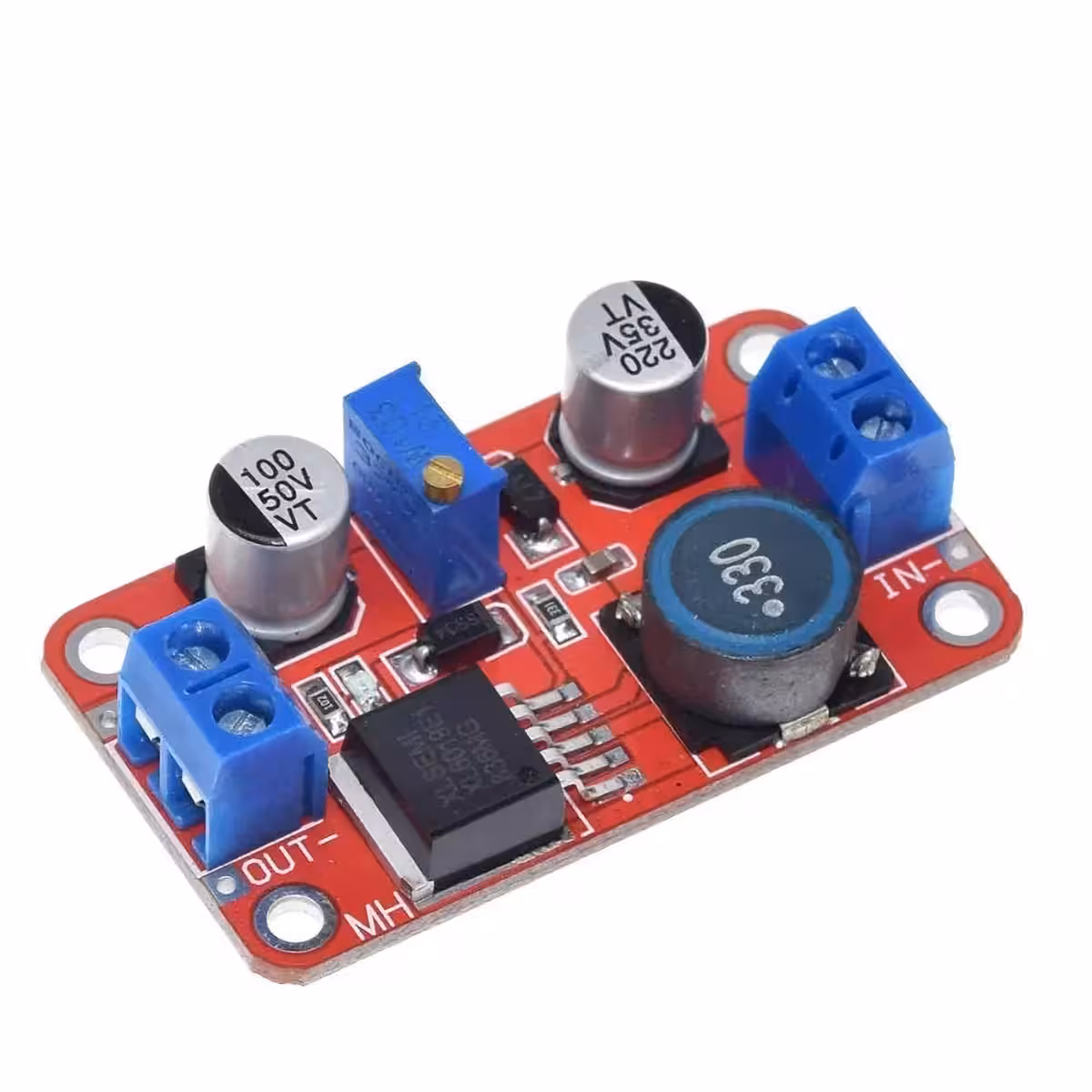

Galeria zdjęć
