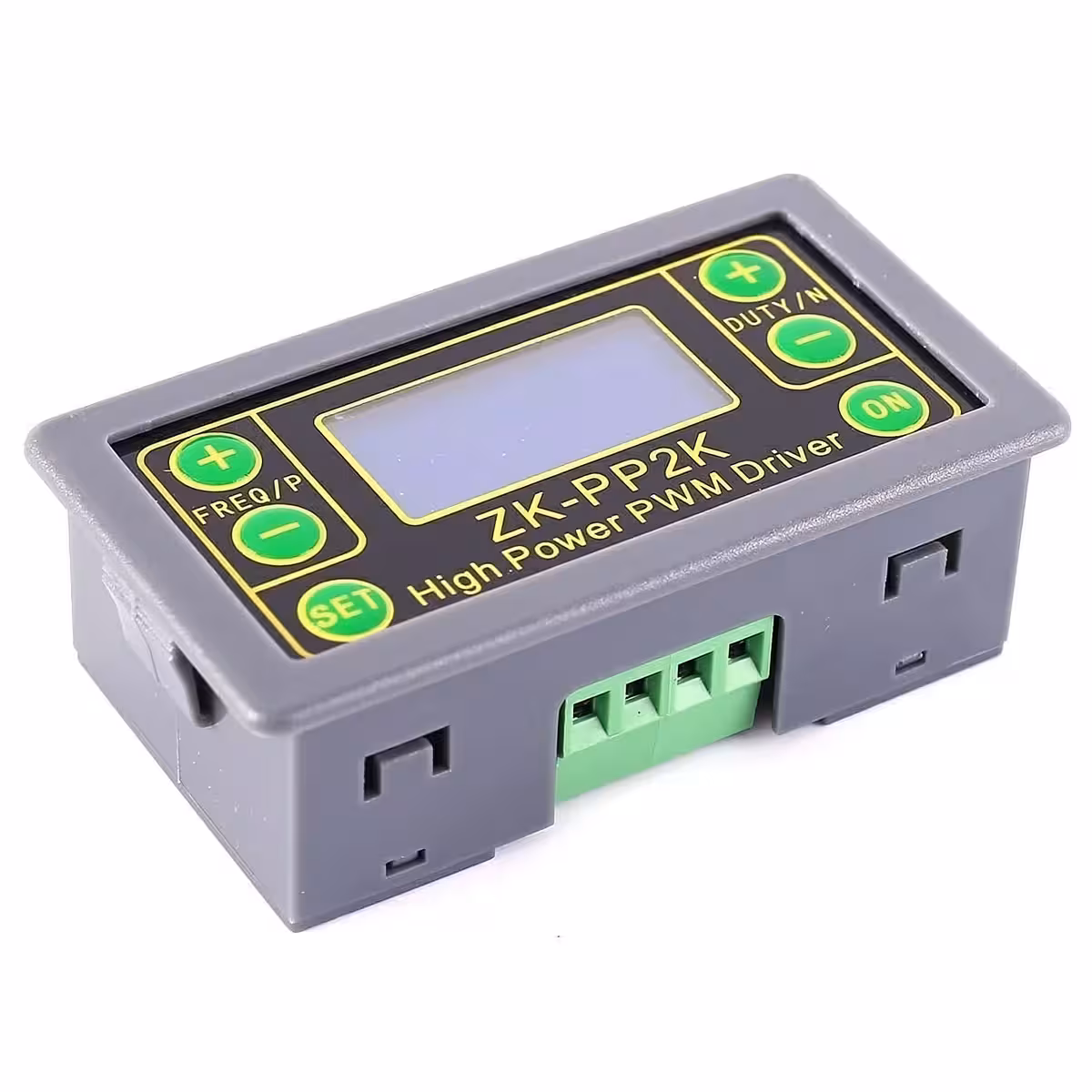

Sterownik PWM 5V–24V 8A — precyzyjna kontrola częstotliwości, impulsów i obrotów w jednym module
Potrzebujesz płynnie regulować obroty silnika, wygenerować precyzyjny sygnał sterujący lub zautomatyzować proces za pomocą timera? Ten moduł PWM 5V–24V 8A to wszechstronne narzędzie, które działa niezależnie – bez komputera, dodatkowego oprogramowania czy skomplikowanej konfiguracji. Dwa tryby pracy — PWM oraz PULSE — sprawiają, że urządzenie sprawdzi się zarówno w szybkim prototypowaniu, jak i w zaawansowanych aplikacjach przemysłowych.
Uwaga: Moduł obsługuje napięcie zasilania w zakresie DC 3,3V–30V. W przypadku sterowania silnikami lub innymi odbiornikami o większym poborze prądu, zalecamy pracę w zakresie 5V–24V, pamiętając o zachowaniu limitu prądowego 8A na wyjściu.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Regulowana częstotliwość 1Hz–150KHz — od wolnych cykli czasowych po szybkie sygnały sterujące silnikami bezszczotkowymi lub prostymi układami RF
- Wypełnienie (Duty cycle) 0–100% — precyzyjna regulacja mocy, od całkowitego wyłączenia po pełną wydajność
- Timer cykliczny z dokładnością do 0,001 s — możliwość ustawienia czasu włączenia (ON), wyłączenia (OFF), opóźnienia startu oraz liczby impulsów (od 1 do 9999 lub praca ciągła)
- Wydajność prądowa 8A — idealny do silników DC średniej mocy, elektrozaworów 12V/24V czy taśm LED o mocy do 192W przy 24V

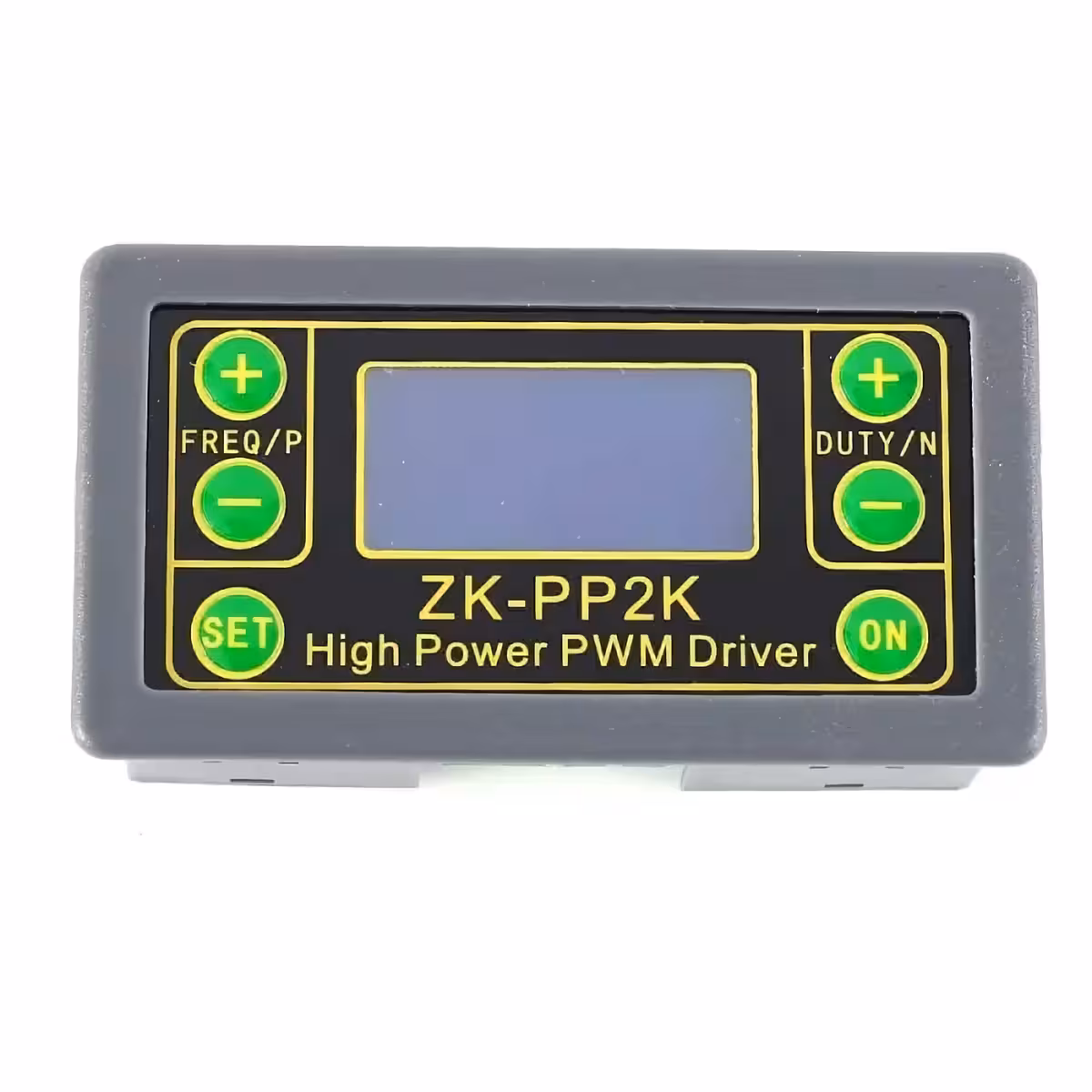

- Intuicyjna obsługa — wbudowany wyświetlacz LCD i dedykowane przyciski pozwalają na pełną konfigurację bez zewnętrznych sterowników
- Pamięć nieulotna — po zaniku zasilania moduł automatycznie przywraca ostatnio zapisane ustawienia
- Szeroki zakres temperatur pracy −20°C … +85°C — niezawodność w warsztacie, automatyce przemysłowej czy instalacjach zewnętrznych
Wydajność i funkcjonalność
W trybie PWM częstotliwość i cykl pracy ustawiane są niezależnie, co zapewnia ciągły sygnał wyjściowy — idealny do sterowania obrotami silników DC lub jako ściemniacz LED. Tryb PULSE pozwala na zdefiniowanie pełnej sekwencji: czasu trwania impulsu dodatniego i ujemnego, opóźnienia startu oraz liczby cykli. Po zakończeniu zadanej serii wyjście automatycznie wraca do stanu 0V, co pozwala na pełną automatyzację bez nadzoru.

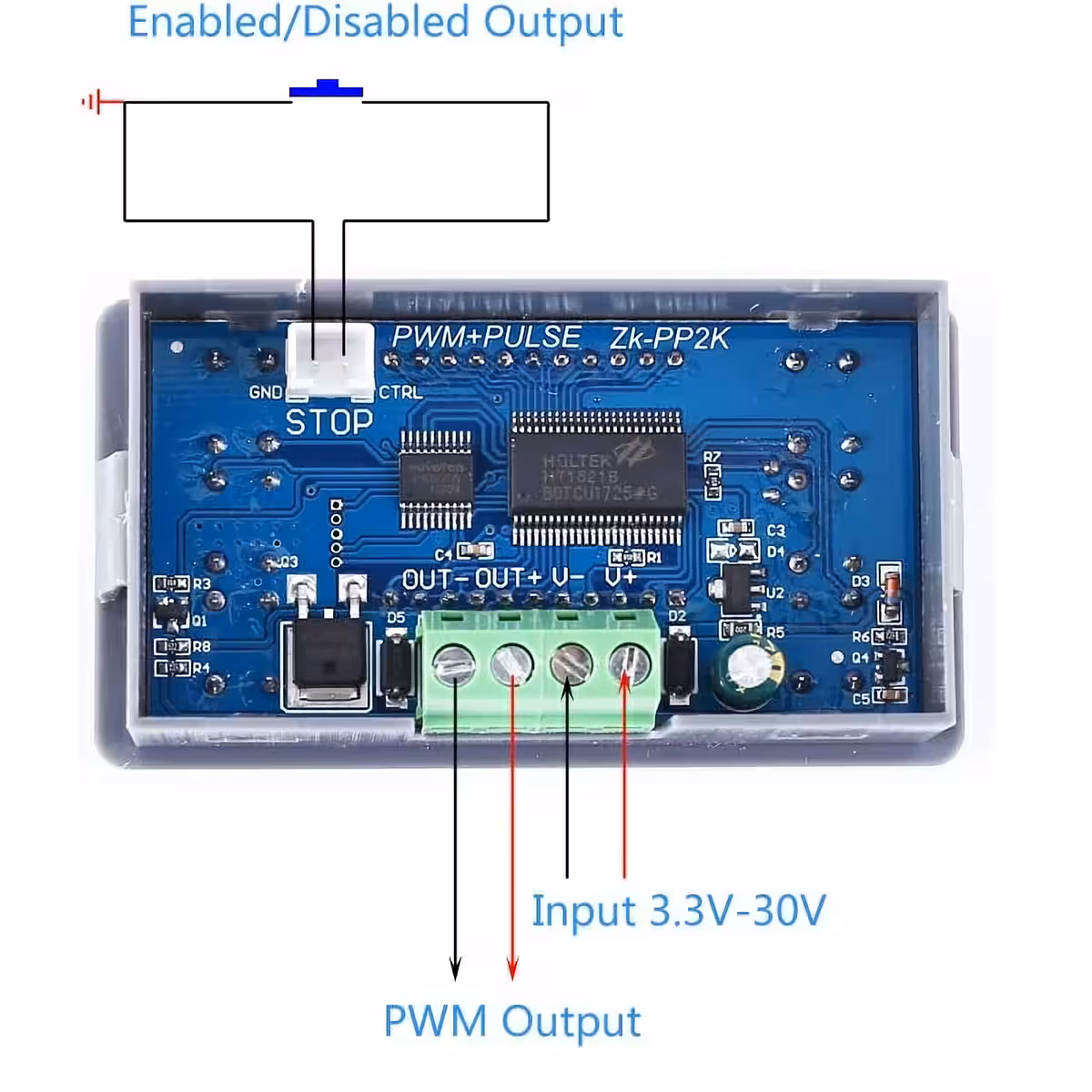

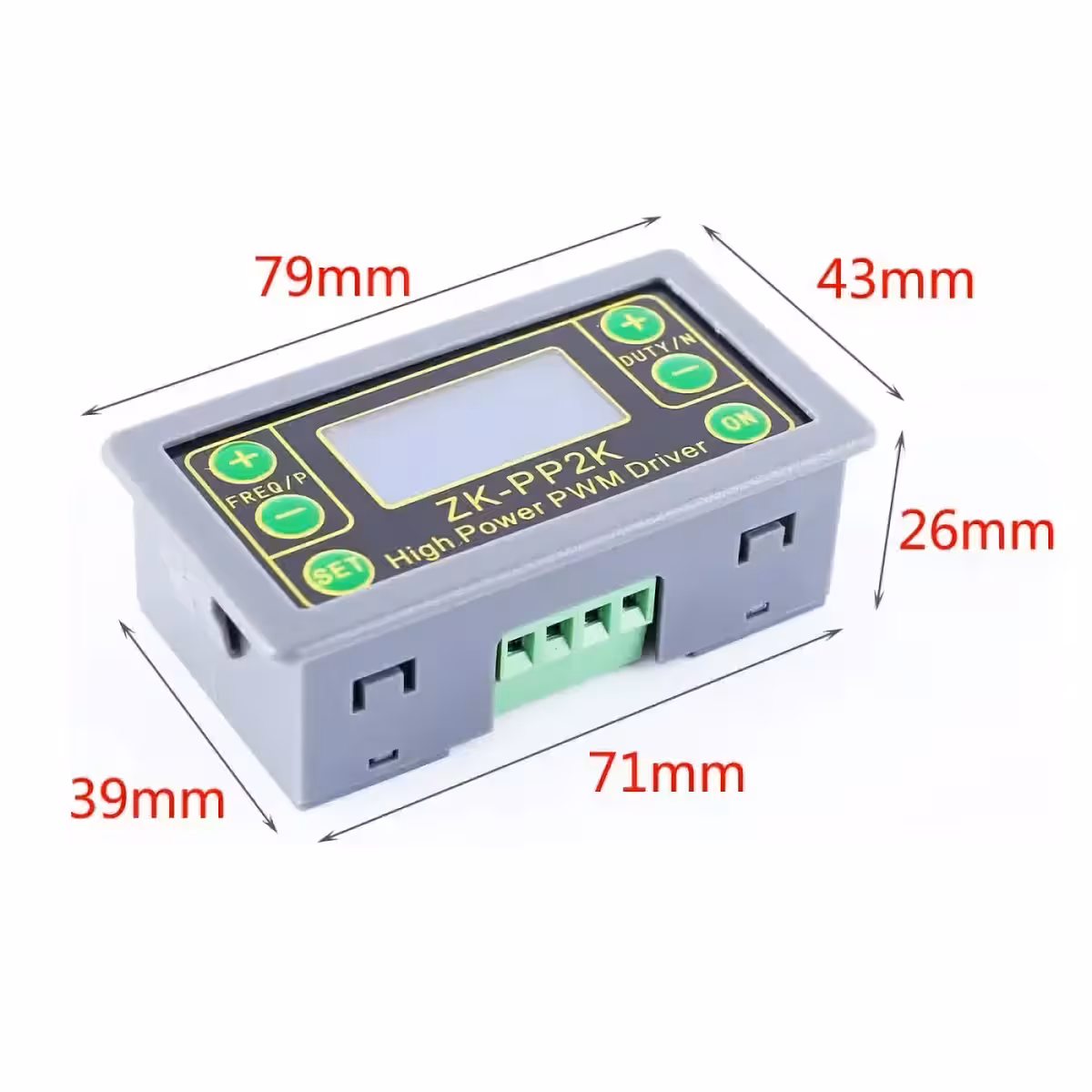

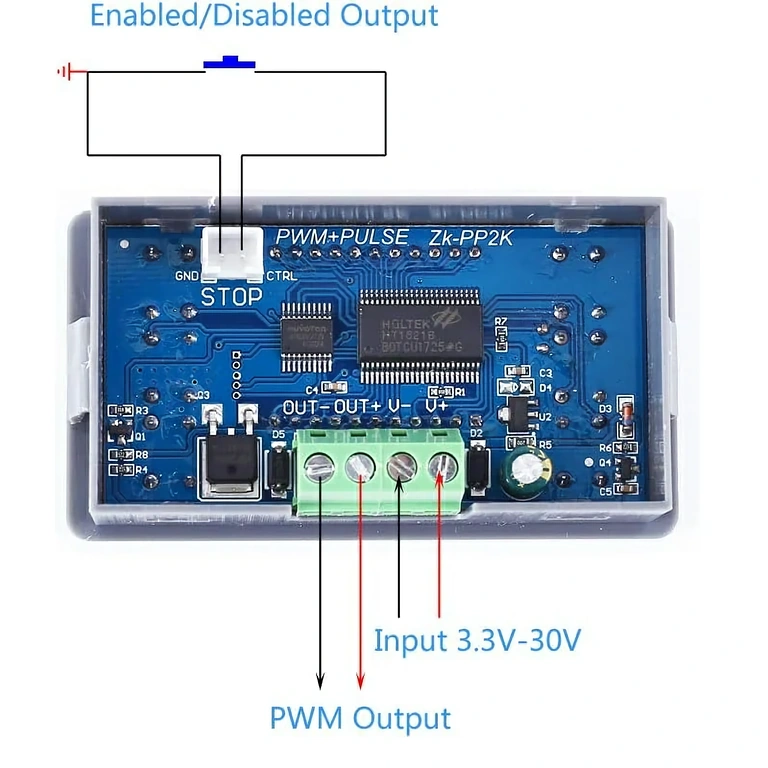

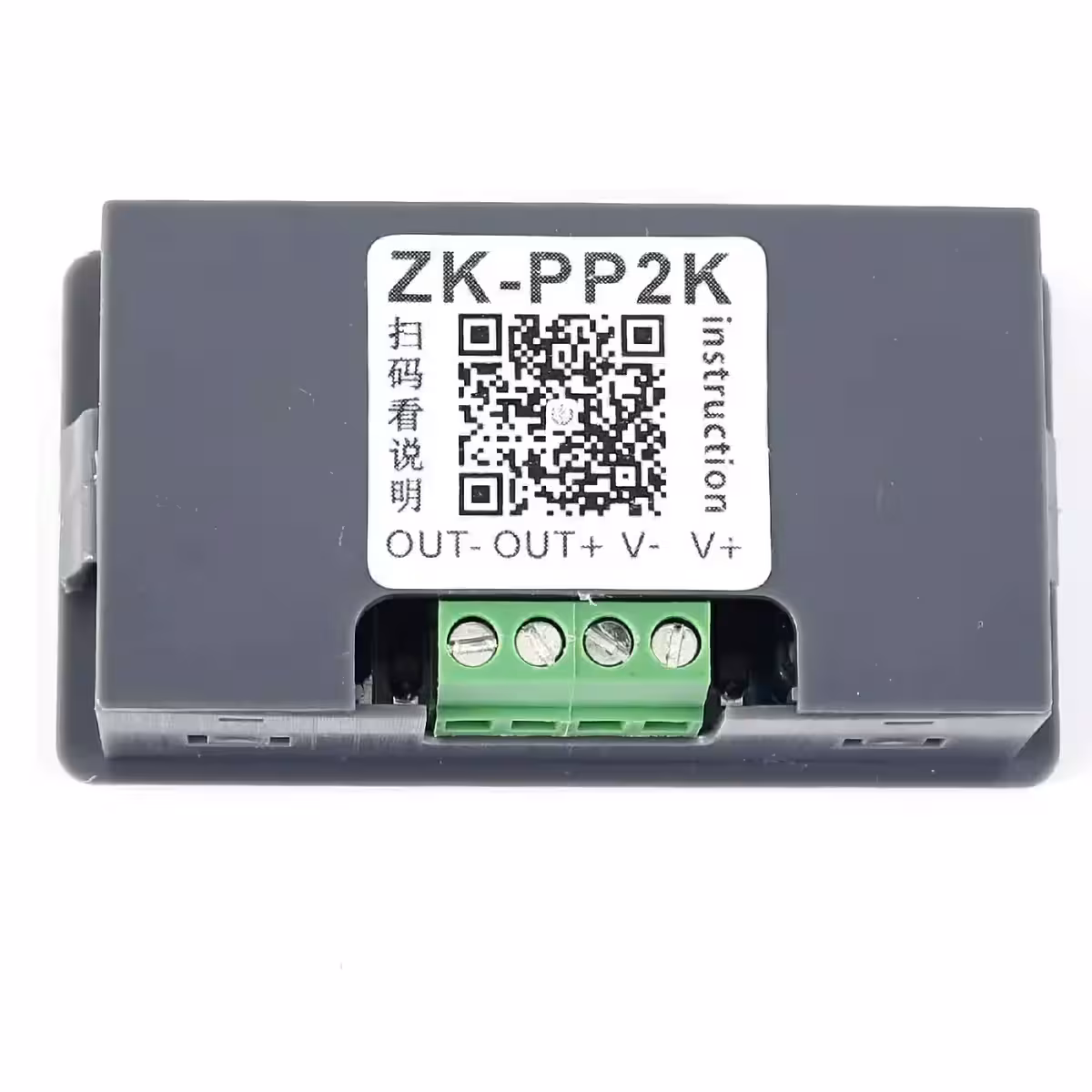

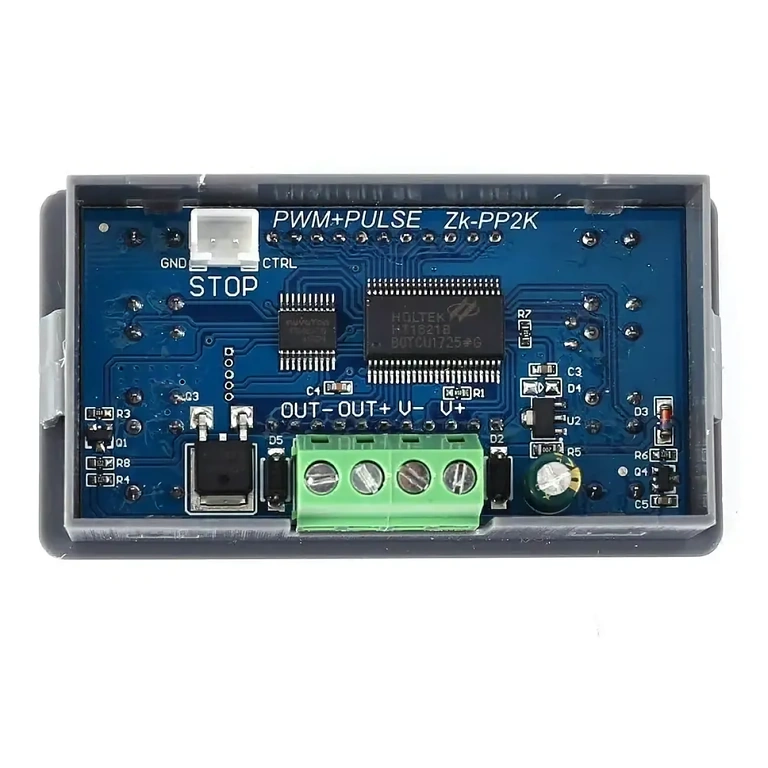

Przełączanie między trybami odbywa się poprzez przytrzymanie przycisku SET, a aktywny stan wyjścia sygnalizuje dioda OUT. Kompaktowe wymiary 79 × 43 × 26 mm ułatwiają montaż w obudowach lub panelach sterowniczych.
| Parametr | Wartość / Szczegóły |
|---|---|
| Napięcie zasilania | DC 3,3V – 30V |
| Zalecane napięcie pracy | DC 5V – 24V |
| Maksymalny prąd wyjściowy | 8A |
| Zakres częstotliwości PWM | 1Hz – 150KHz |
| Cykl pracy (Duty Cycle) | 0,00% – 100% |
| Czas impulsu dodatniego / ujemnego | 0,000s – 9999s |
| Czas opóźnienia startu | 0,000s – 9999s |
| Liczba impulsów | 1 – 9999 lub tryb ciągły (—-) |
| Tryby pracy | PWM (częstotliwość + wypełnienie) / PULSE (timer + impulsy) |
| Temperatura pracy | −20°C … +85°C |
| Wilgotność pracy | 0% – 95% RH (bez kondensacji) |
| Wymiary | 79 × 43 × 26 mm |
Instrukcja obsługi i programowania

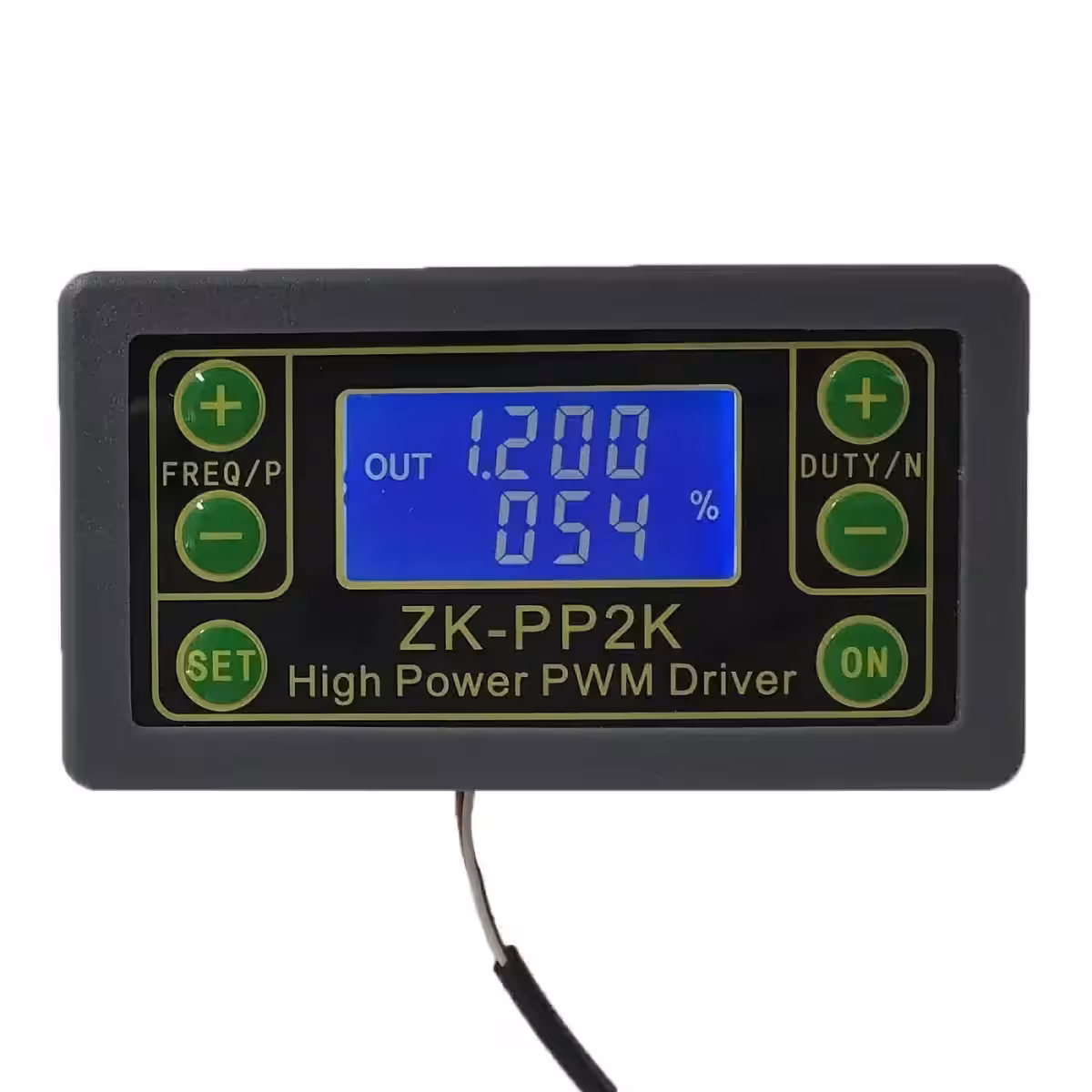

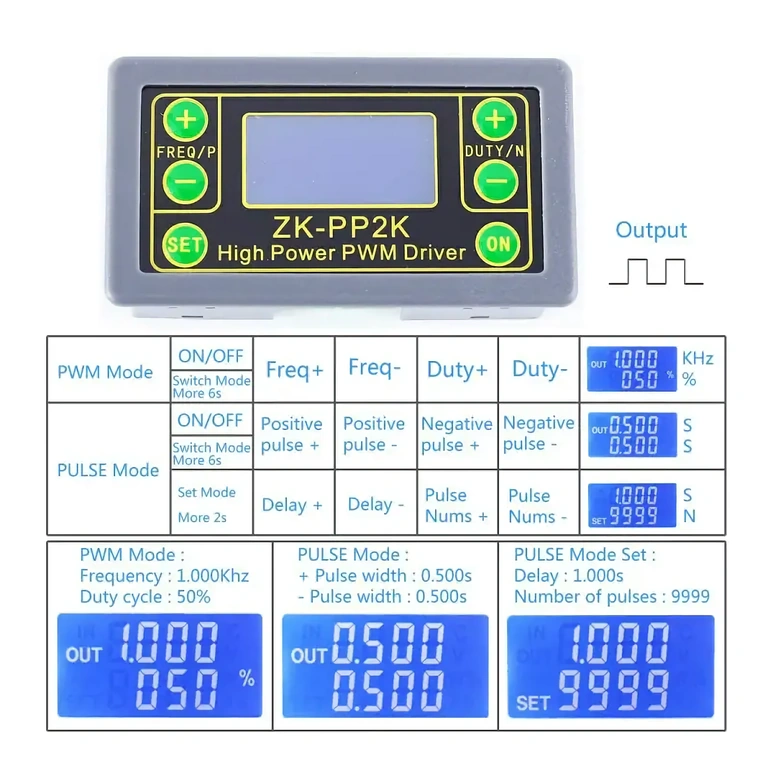

- Tryb PWM (domyślny): Po włączeniu moduł uruchamia się w trybie PWM (widoczny symbol %). Użyj przycisków FREQ+/FREQ− do ustawienia częstotliwości (1Hz–150KHz) oraz DUTY+/DUTY− do regulacji wypełnienia (0–100%). Krótkie naciśnięcie ON aktywuje wyjście (dioda OUT świeci).
- Przełączanie na tryb PULSE: Przytrzymaj przycisk SET przez około 6 sekund. Zniknięcie symbolu % oznacza przejście do trybu PULSE.
- Konfiguracja impulsów (tryb PULSE): Użyj przycisków P+/P− dla czasu trwania impulsu dodatniego oraz N+/N− dla impulsu ujemnego (dokładność 0,001s).
- Ustawienie timera i liczby impulsów: Przytrzymaj SET przez 2 sekundy (na ekranie pojawi się napis SET). Ustaw czas opóźnienia przyciskami P+/P− oraz liczbę impulsów przyciskami N+/N− (wartość —- oznacza pracę ciągłą).
- Uruchomienie sekwencji: Naciśnij krótko ON — moduł odczeka zadany czas opóźnienia, wygeneruje określoną liczbę impulsów i automatycznie wyłączy wyjście.
- Powrót do interfejsu PULSE: Przytrzymaj SET przez 2 sekundy w podmenu timera.
- Powrót do trybu PWM: Przytrzymaj SET przez około 6 sekund w trybie PULSE.
Zawartość zestawu
- 1x Moduł sterownika PWM / Generator sygnału / Timer 5V–24V 8A
Najczęściej zadawane pytania (FAQ)
Czy moduł może sterować silnikami DC bezpośrednio?
Tak. Dzięki obciążalności 8A moduł pozwala na bezpośrednie sterowanie silnikami DC małej i średniej mocy. W przypadku silników o dużym poborze prądu lub obciążeń silnie indukcyjnych zalecamy zastosowanie dodatkowego tranzystora MOSFET lub przekaźnika.
Jaka jest różnica między trybem PWM a PULSE?
Tryb PWM generuje ciągły sygnał, co jest idealne do regulacji obrotów lub jasności LED. Tryb PULSE oferuje pełną kontrolę nad sekwencją: liczbą impulsów, ich czasem trwania oraz opóźnieniem startu, co jest niezbędne w automatyce i sterowaniu elektrozaworami.
Czy moduł obsłuży serwomechanizmy RC (50Hz)?
Tak. Zakres częstotliwości zaczyna się od 1Hz, więc 50Hz mieści się w specyfikacji. W trybie PULSE możesz precyzyjnie ustawić szerokość impulsu (np. 1ms–2ms), co jest standardem dla serwomechanizmów.
Czy ustawienia są zapisywane po wyłączeniu zasilania?
Tak, moduł posiada pamięć nieulotną. Wszystkie parametry (częstotliwość, wypełnienie, czasy impulsów) są automatycznie zapisywane i przywracane po ponownym uruchomieniu.
Czy można użyć tego modułu jako ściemniacza do taśm LED RGB?
Tak, dla taśm jednokolorowych DC 5V–24V o poborze prądu poniżej 8A. W przypadku taśm RGB należy zastosować osobny moduł dla każdego kanału kolorystycznego, aby móc nimi niezależnie sterować.
