Moduły BMS 1S 10A – kompleksowa ochrona ogniw Li-ion 18650 i LiPo w projektach DIY
Budujesz własny powerbank, regenerujesz pakiet akumulatorów, a może montujesz ogniwo 18650 w niestandardowym urządzeniu? Bez odpowiedniego modułu BMS między ogniwem a układem, zwarcie lub zbyt głębokie rozładowanie może trwale uszkodzić akumulator w ułamku sekundy. Ten zestaw 6 modułów BMS 1S to kompaktowe i niezawodne rozwiązanie, gotowe do natychmiastowego montażu w Twoich projektach.
Uwaga: Należy ściśle przestrzegać schematu podłączenia. Odwrotna polaryzacja lub błędne połączenie może doprowadzić do nieodwracalnego uszkodzenia modułu oraz zabezpieczanego akumulatora.
Dlaczego warto wybrać ten zestaw? (Kluczowe zalety):
- 4 rodzaje zabezpieczeń w jednym module — ochrona przed przeładowaniem (4.23V), nadmiernym rozładowaniem (2.45V), przeciążeniem prądowym (15A) oraz zwarciem z natychmiastową reakcją w mikrosekundach.
- Sprawdzony układ DW01 + 8205A — zastosowanie markowych komponentów gwarantuje stabilne progi zadziałania zabezpieczeń w czasie.
- 10A prądu ciągłego, 12A chwilowego — idealne do bardziej wymagających zastosowań: małych silników, mocnego oświetlenia LED czy modułów bezprzewodowych z dużymi skokami poboru prądu.
- Kompaktowe wymiary 35 × 7.6 × 2 mm — moduł mieści się w ciasnych obudowach, gdzie liczy się każdy milimetr przestrzeni.
- Zestaw 6 sztuk — zapas części do kilku projektów jednocześnie w korzystnej cenie.
- Wszechstronna kompatybilność — moduł współpracuje z ogniwami 18650, 14500, 16340 oraz LiPo 1S (3.7V).
Szczegóły techniczne i wydajność
Układ DW01 nieustannie monitoruje napięcie ogniwa i steruje tranzystorami 8205A, odcinając zasilanie w momencie przekroczenia bezpiecznych granic (4.23V przy ładowaniu lub spadek poniżej 2.45V przy rozładowaniu). Reakcja na zwarcie jest natychmiastowa – moduł odcina prąd, chroniąc zarówno ogniwo, jak i podłączone urządzenie. Przy pracy bliskiej granicy 10A ciągłego obciążenia, warto zadbać o minimalną wentylację, aby utrzymać temperaturę pracy w optymalnym zakresie.
| Parametr | Wartość / Szczegóły |
|---|---|
| Konfiguracja ogniw | 1S (jedno ogniwo) |
| Napięcie nominalne | 3.7V (Li-ion / LiPo) |
| Prąd znamionowy (ciągły) | 10A |
| Prąd maksymalny (chwilowy) | 12A |
| Próg zabezpieczenia nadprądowego | 15A |
| Ochrona przed przeładowaniem | 4.23V ±0.05V |
| Ochrona przed rozładowaniem | 2.45V ±0.1V |
| Zabezpieczenie zwarciowe | Tak (natychmiastowe odcięcie) |

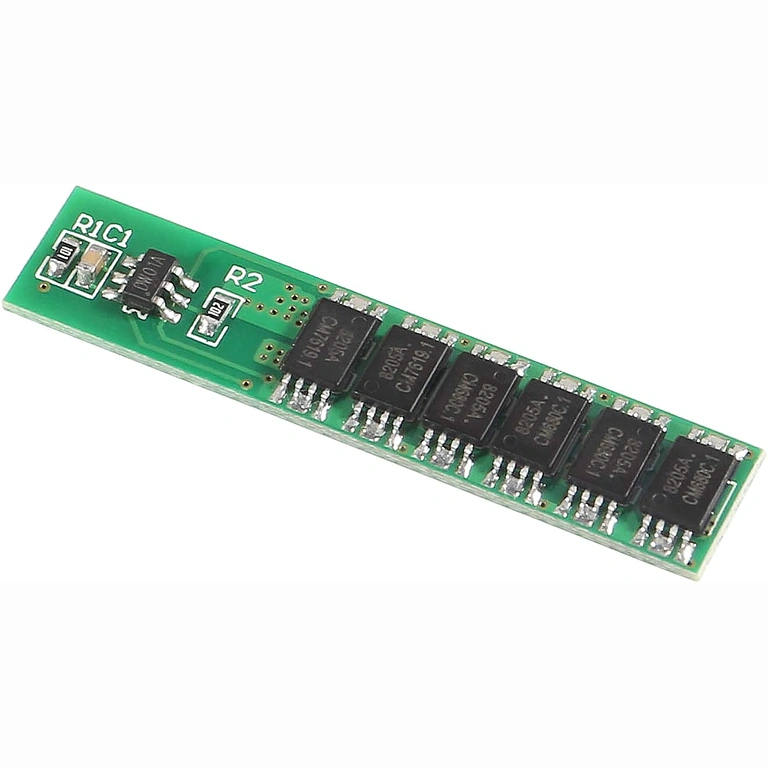

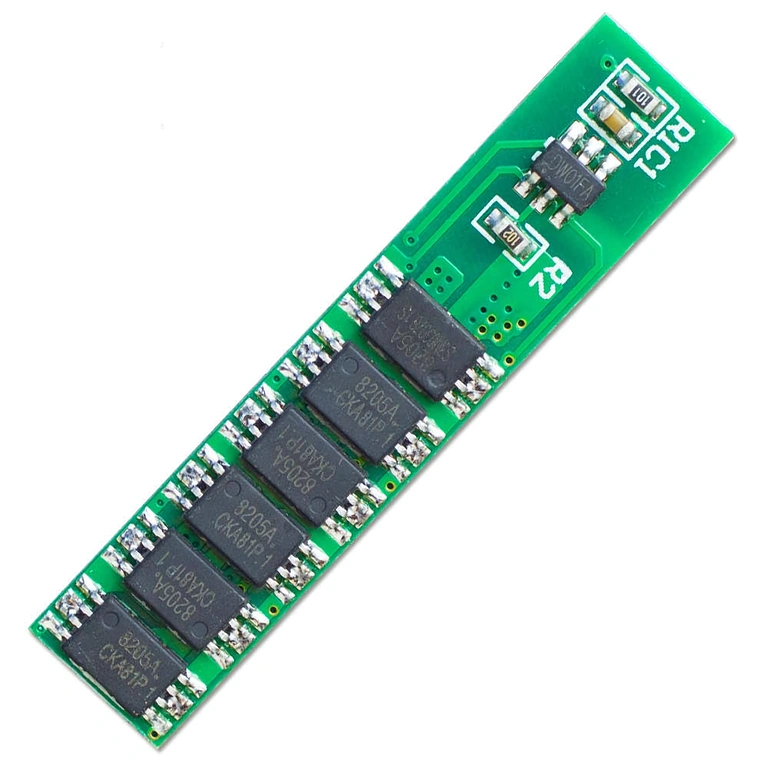

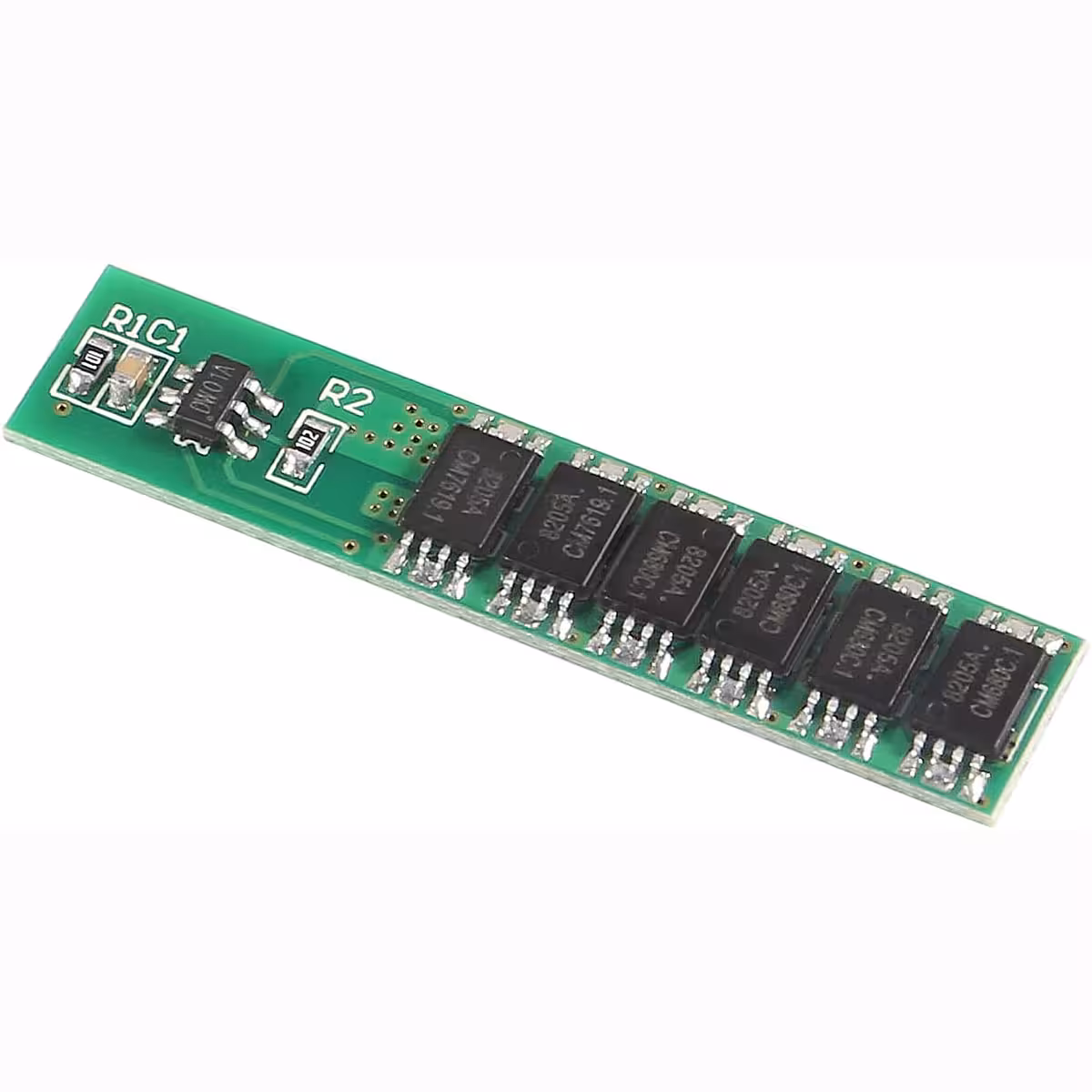

| Układ scalony | DW01 + 8205A |

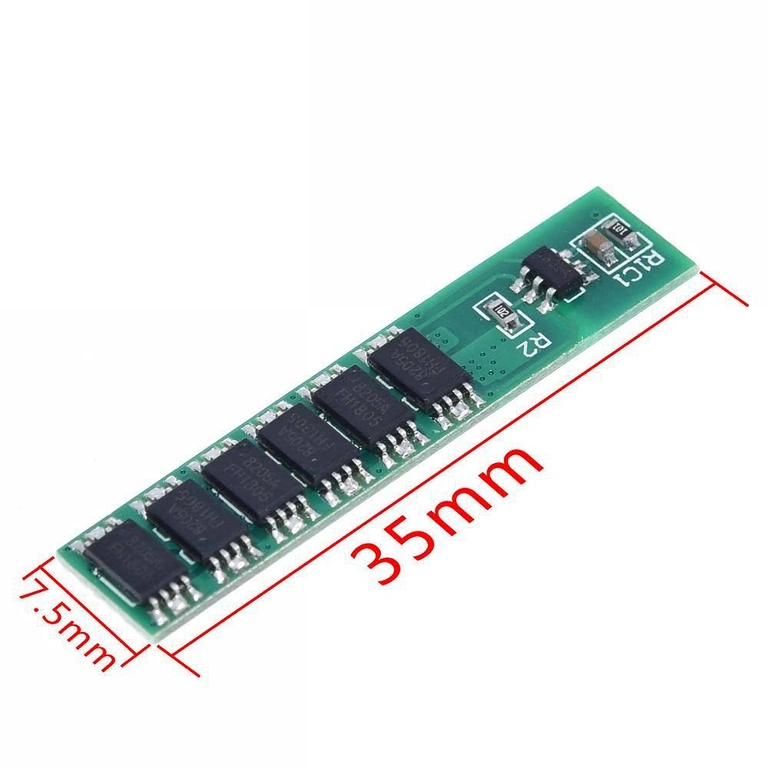

| Wymiary modułu | 35 × 7.6 × 2 mm |

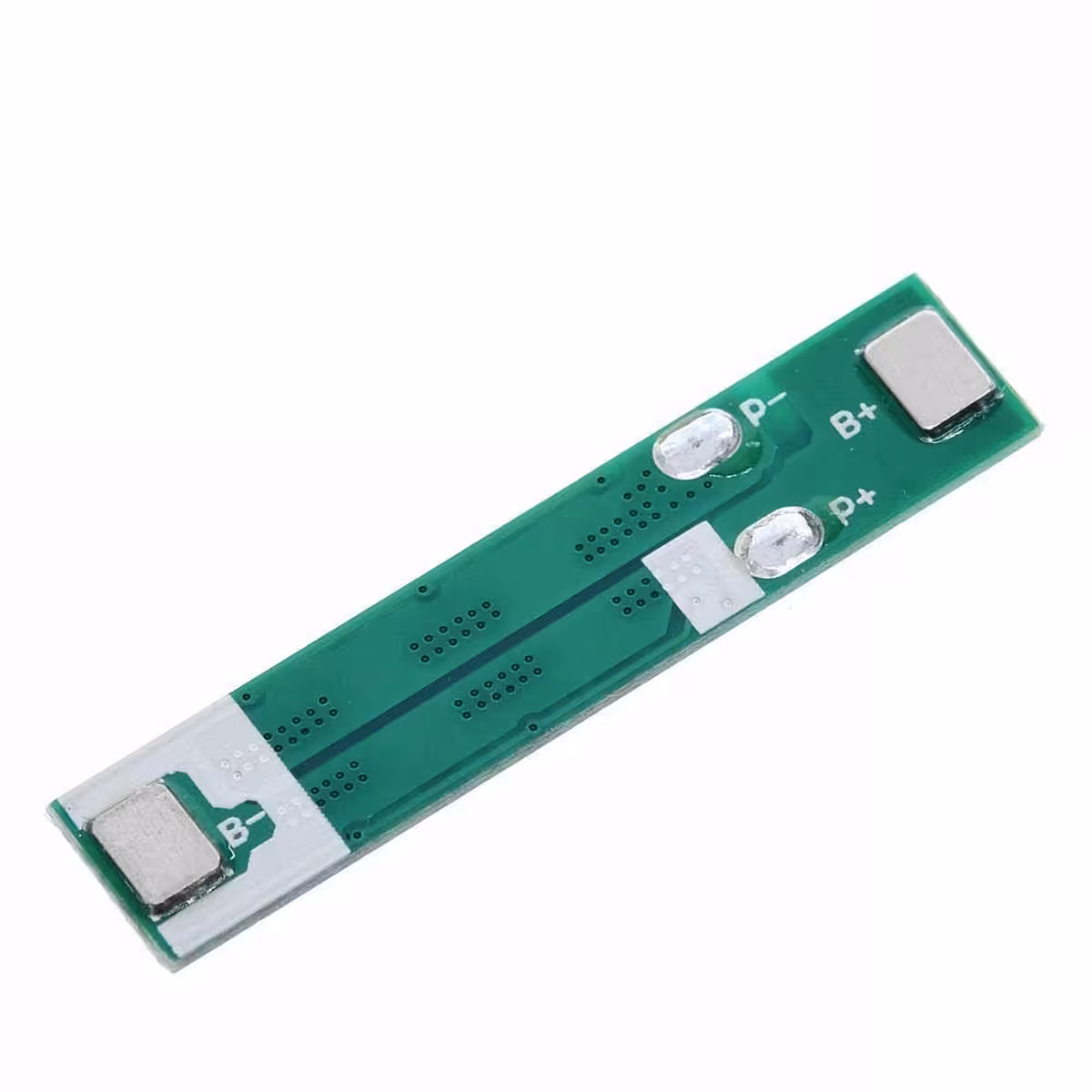

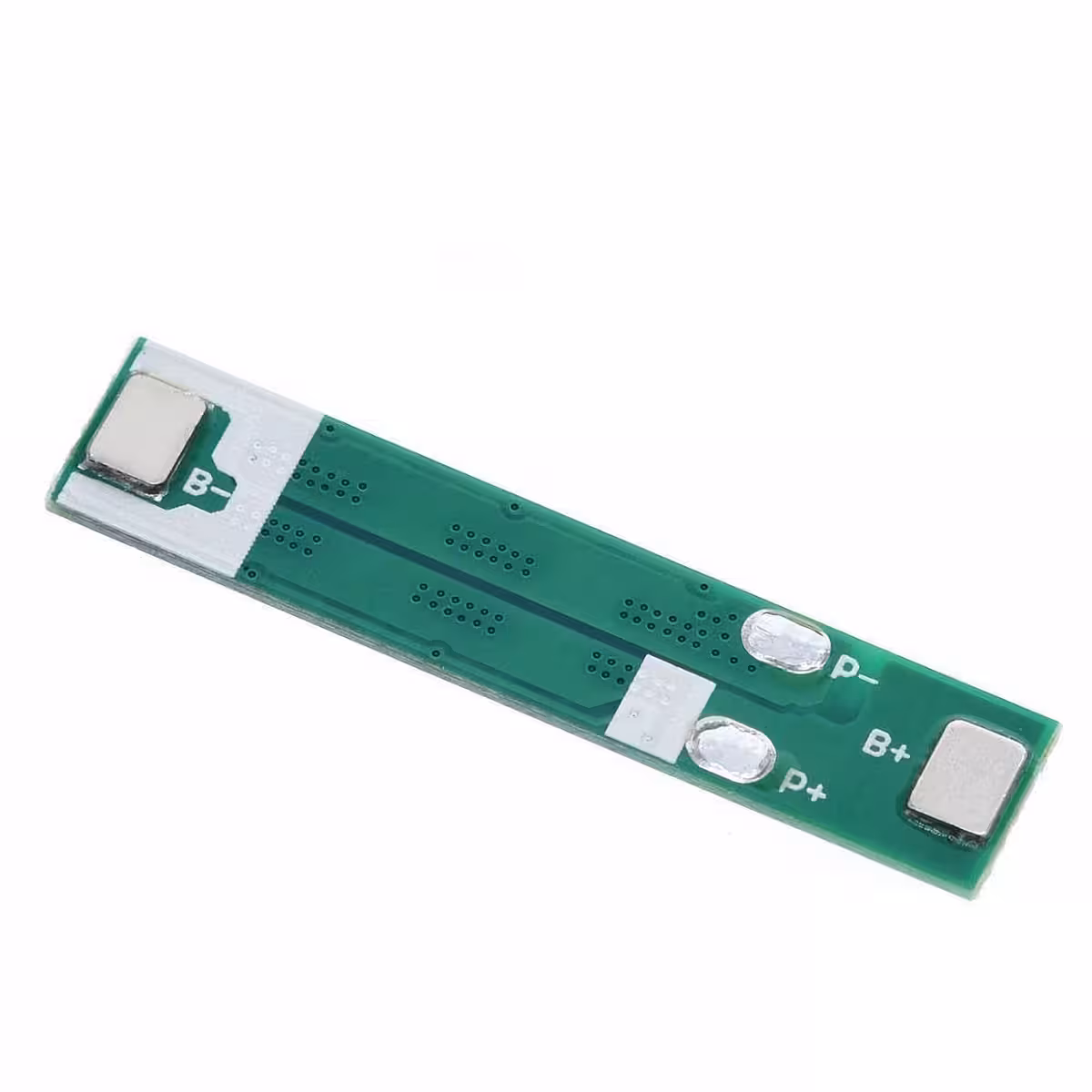

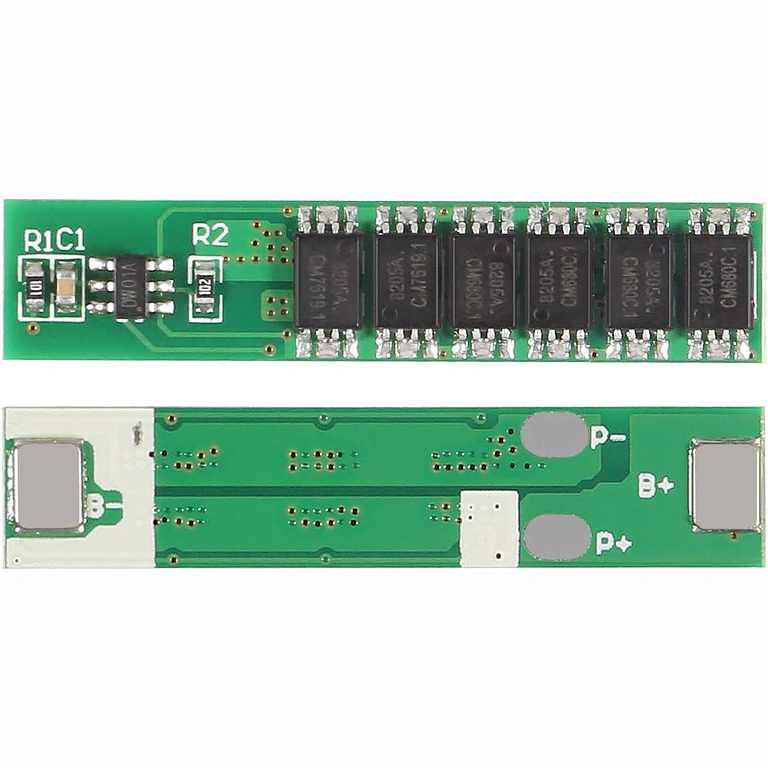

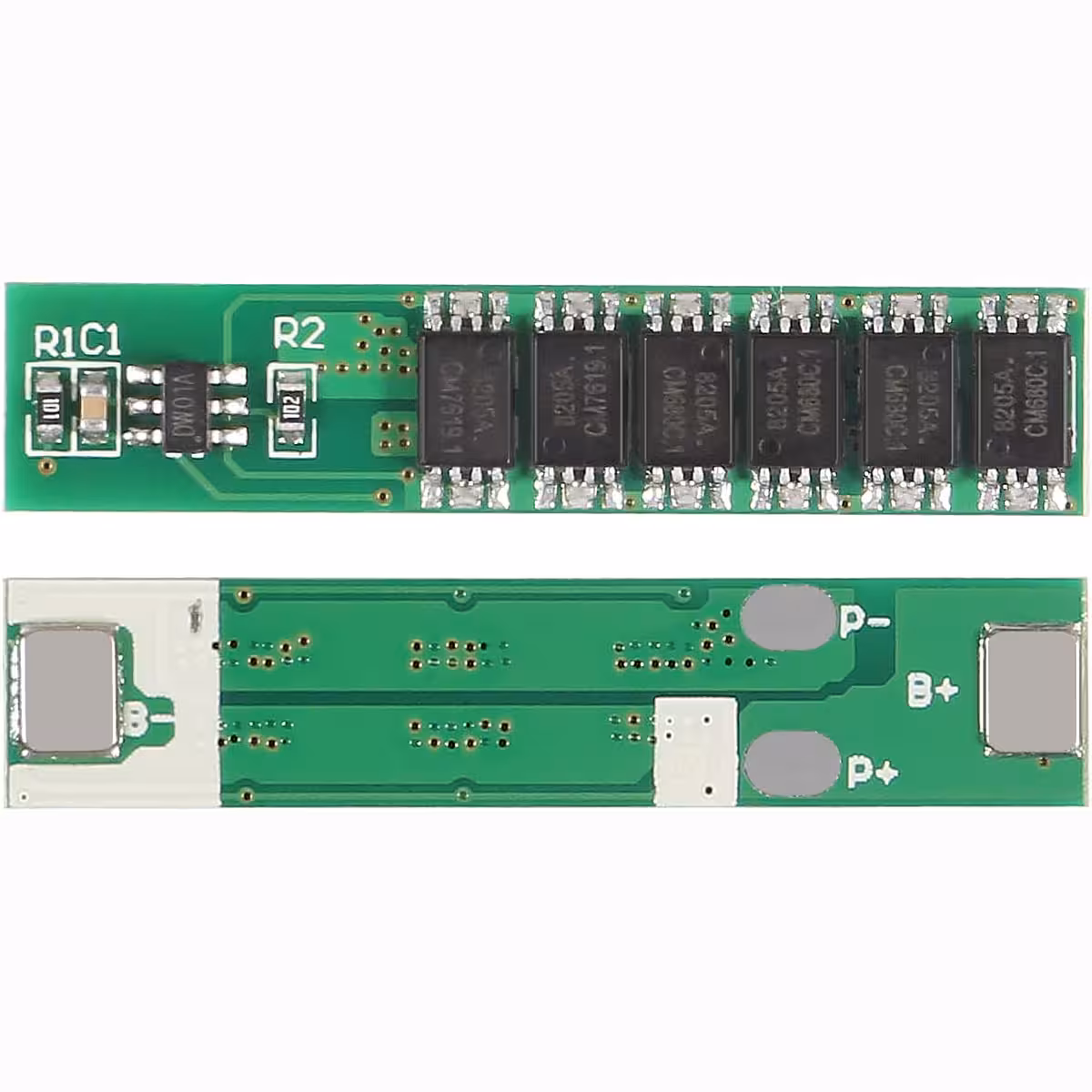

| Złącza | B+ (bat+), B- (bat-), P+ (wyjście+), P- (wyjście-) |
| Kompatybilność | 18650, 14500, 16340, LiPo 1S |
| Ilość w zestawie | 6 sztuk |
Instrukcja podłączenia
- Podłącz B+ do dodatniego bieguna ogniwa Li-ion lub LiPo.
- Podłącz B- do ujemnego bieguna ogniwa.
- Podłącz P+ do dodatniego przewodu odbiornika lub ładowarki.
- Podłącz P- do ujemnego przewodu odbiornika lub ładowarki.
- Przed podłączeniem zasilania sprawdź poprawność polaryzacji – pomyłka grozi trwałym uszkodzeniem modułu.
- Nie przekraczaj 10A w pracy ciągłej, aby uniknąć przegrzania.
Zawartość zestawu

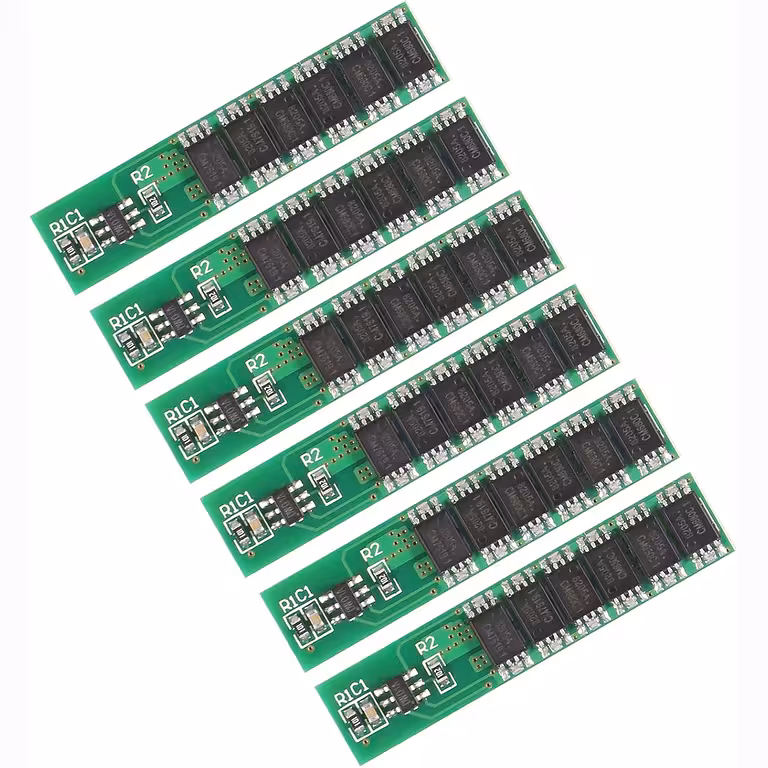

- 6 × Moduł BMS 1S 18650 3.7V 10A z pełnym zabezpieczeniem (DW01 + 8205A)
Najczęściej zadawane pytania
Czy moduł zadziała z każdym ogniwem 18650, np. o dużej pojemności (3000–3500 mAh)?
Tak. Moduł zabezpiecza każde ogniwo o napięciu nominalnym 3.7V w konfiguracji 1S, niezależnie od jego pojemności. Jest w pełni kompatybilny z ogniwami 18650, 14500, 16340 oraz pakietami LiPo 1S.
Czy mogę ładować i rozładowywać ogniwo jednocześnie przez ten moduł?
Moduł posiada wspólny port (P+/P-) dla ładowania i rozładowywania. Jednoczesne podłączenie ładowarki i odbiornika nie jest zalecane bez zewnętrznego układu separującego, gdyż może to prowadzić do nieprzewidywalnego zachowania zabezpieczeń.
Jak zresetować moduł po zadziałaniu zabezpieczenia zwarciowego?
Wystarczy usunąć przyczynę zwarcia, a następnie podłączyć ładowarkę lub na chwilę odłączyć i ponownie podłączyć akumulator. Moduł automatycznie powróci do normalnego trybu pracy.
Czy przy obciążeniu 8–9A wymagany jest radiator?
Przy prądach poniżej 10A i zapewnieniu minimalnej cyrkulacji powietrza w obudowie, radiator nie jest konieczny. Jeśli jednak pracujesz blisko maksymalnych parametrów w wysokiej temperaturze otoczenia lub w szczelnie zamkniętych obudowach, warto zadbać o choćby pasywny przepływ powietrza.
