Złącza XT60H – zestaw 5 par z pozłacanymi stykami i niską rezystancją 0.5 mΩ do pracy pod dużym obciążeniem
Słabe połączenia to prosta droga do spadków napięcia, przegrzewania się przewodów i wypalonych styków. Jeśli korzystasz z pakietów LiPo, LiFePO₄ lub Li-Ion i pracujesz z prądami rzędu 30–60A, potrzebujesz niezawodnych złączy XT60H. Nasz zestaw 5 par (wtyk + gniazdo) zapewnia doskonałe przewodnictwo dzięki miedzi pokrytej warstwą złota, rezystancję wewnętrzną na poziomie zaledwie 0.5 mΩ oraz wytrzymałą obudowę z nylonu PA, odporną na temperatury do 120°C. To idealny wybór do dronów, hulajnóg elektrycznych, rowerów e-bike oraz zaawansowanych projektów modelarskich.

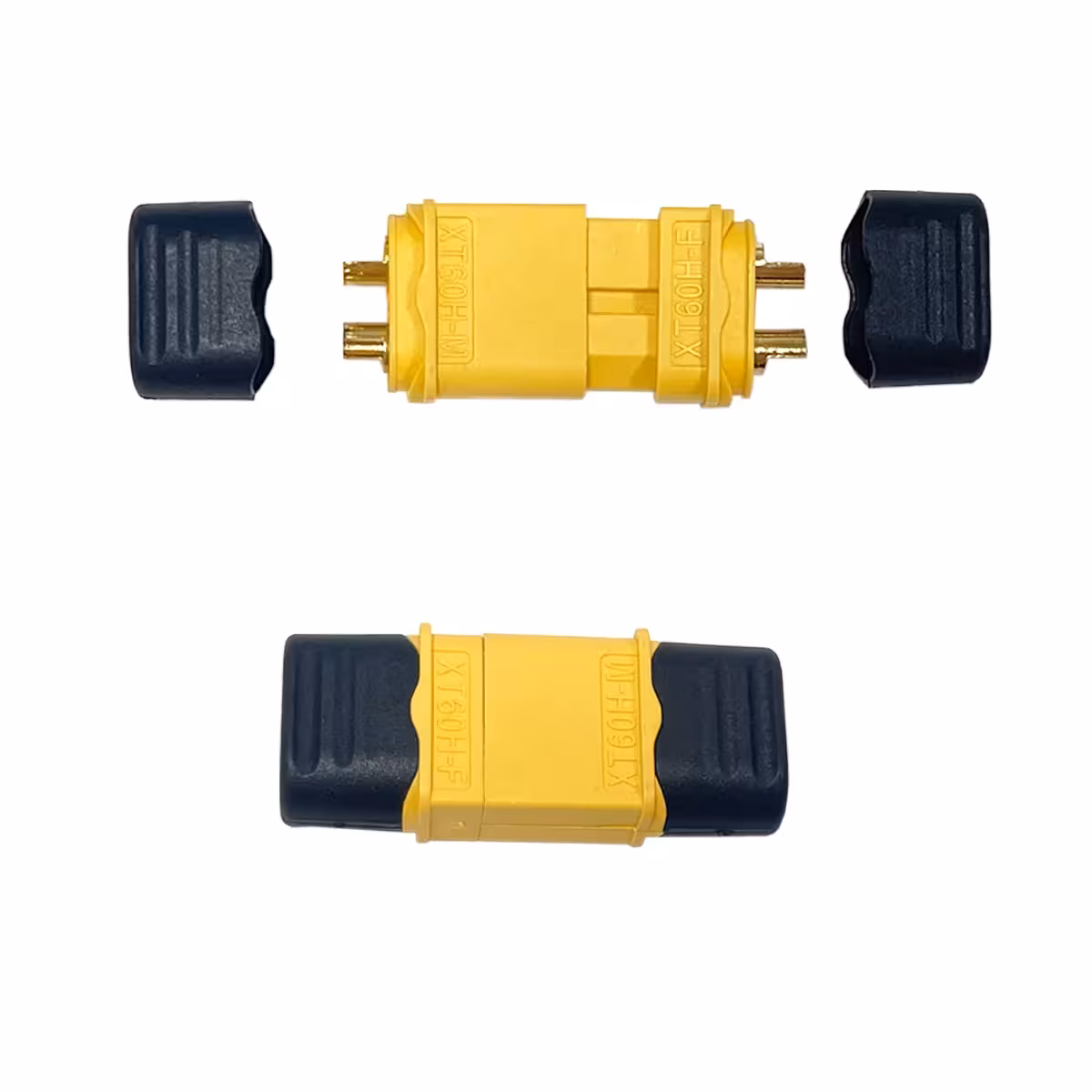

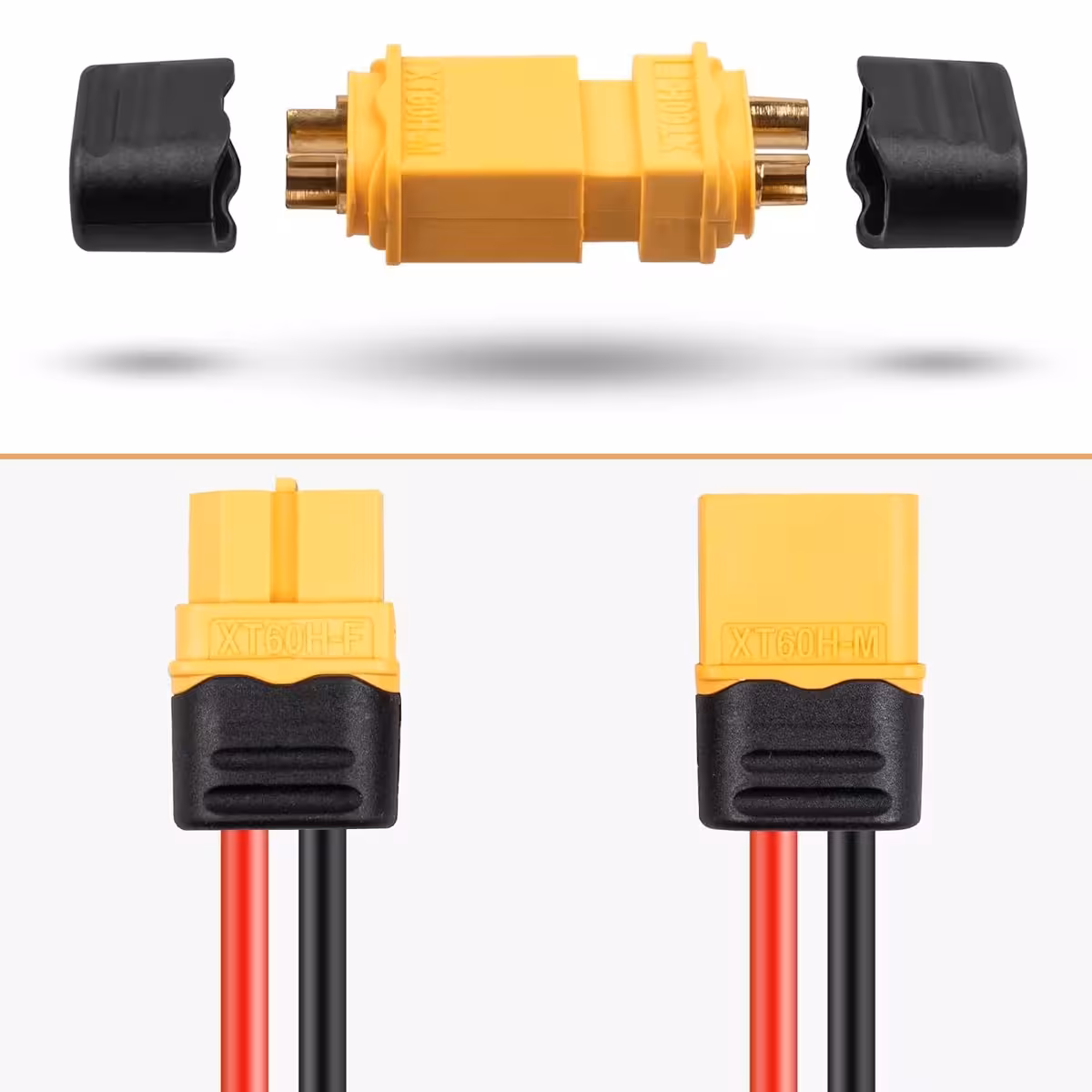

Uwaga: Złącza XT60H są w pełni kompatybilne mechanicznie i elektrycznie ze standardowymi wtykami XT60 — można je łączyć bez żadnych przeróbek.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Pozłacane styki miedziane — rezystancja zestykowa tylko 0.5 mΩ i brak problemu utleniania się styków, co stanowi znaczną przewagę nad cynowanymi stykami w klasycznych wtykach XT60.
- Prąd ciągły 60A — bezproblemowa obsługa systemów zasilania w hulajnogach i rowerach elektrycznych bez ryzyka przegrzania złącza.
- Zabezpieczenie przed odwrotną polaryzacją — asymetryczna konstrukcja uniemożliwia błędne wpięcie wtyczki, chroniąc elektronikę i BMS przed zwarciem.
- Trwałość 1000 cykli — siła docisku 3 kg gwarantuje pewne połączenie nawet po wielokrotnym rozłączaniu.
- Odporność termiczna (-20°C do +120°C) — obudowa z nylonu PA nie odkształca się nawet w trudnych warunkach zimowych lub w pobliżu nagrzanych silników.
- Zestaw 5 kompletnych par — zapas, który wystarczy na kilka projektów lub pozwoli na szybką wymianę w razie potrzeby.
Szczegóły techniczne i wydajność
System styków z pozłacaną sprężyną miedzianą zapewnia pewny chwyt o sile 3 kg — połączenie nie rozłączy się przypadkowo nawet przy silnych wibracjach, co jest kluczowe w hulajnogach czy dronach wykonujących agresywne manewry. Rezystancja wewnętrzna rzędu 0.5 mΩ oznacza, że przy prądzie 60A straty mocy na złączu wynoszą poniżej 2W, co jest wynikiem nieosiągalnym dla tanich zamienników o rezystancji 5–10 mΩ. Rekomendowane przewody 12AWG są idealnie dopasowane do maksymalnego obciążenia, a niska waga 7.72 g na złącze sprawia, że produkt sprawdzi się wszędzie tam, gdzie liczy się każdy gram.

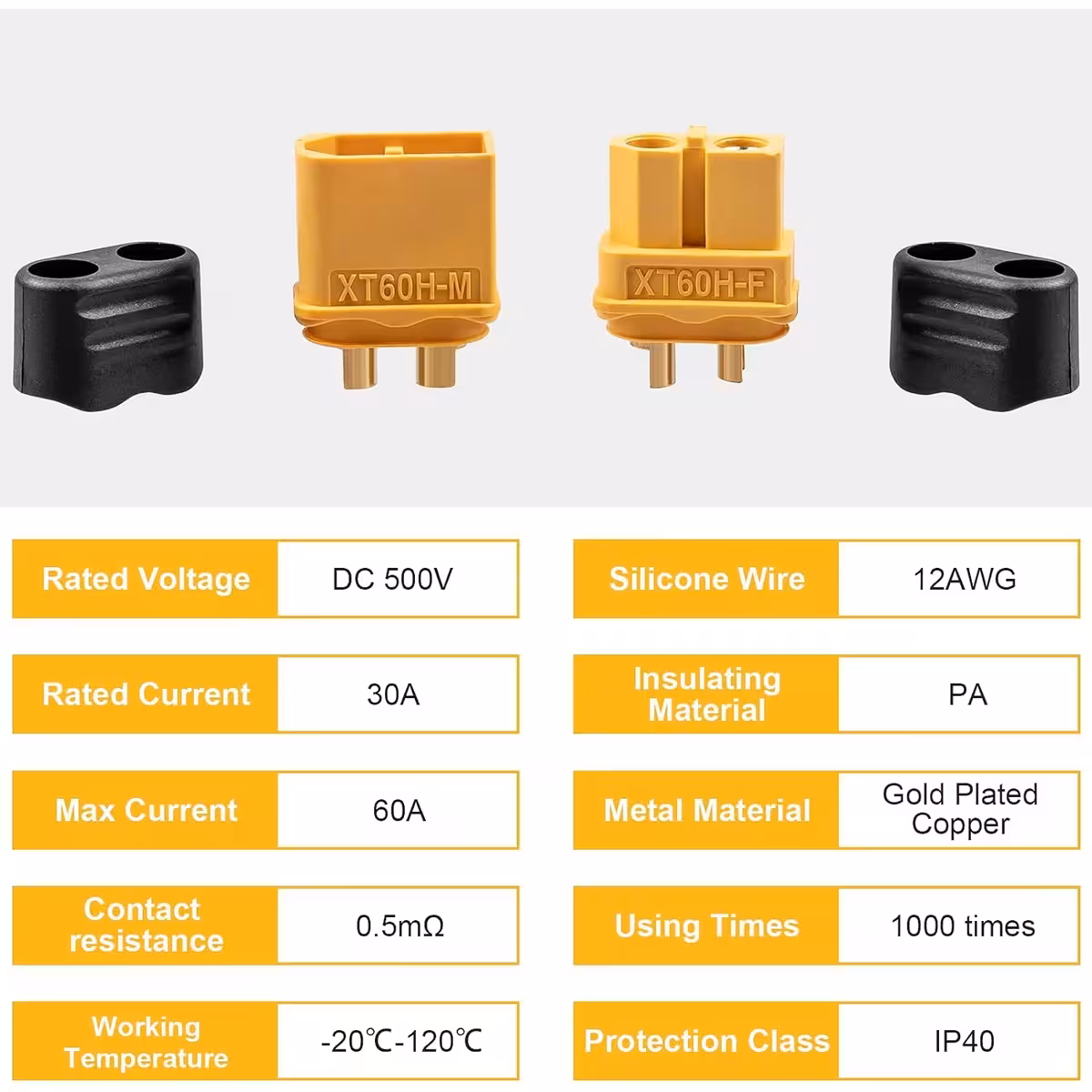

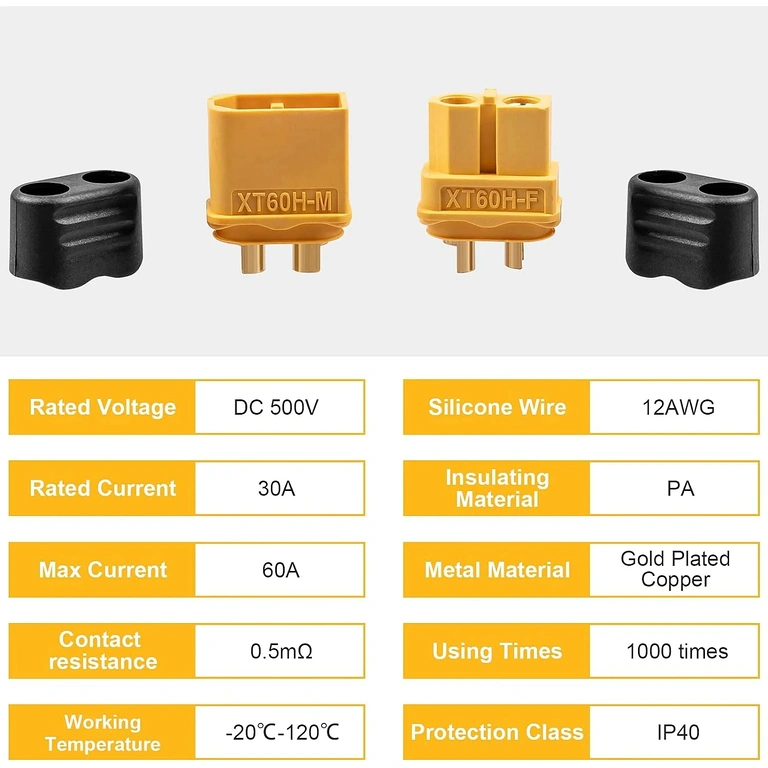

| Parametr | Wartość / Szczegóły |
|---|---|
| Typ złącza | XT60H (męskie + żeńskie) |
| Materiał styków | Miedź pozłacana |
| Materiał obudowy | Nylon / PA odporny na temperaturę |
| Rezystancja wewnętrzna | 0.5 mΩ |
| Prąd maksymalny (RC) | 30A |
| Prąd ciągły (MC) | 60A |
| Temperatura pracy | -20°C ~ +120°C |
| Waga (1 szt.) | 7.72 g |
| Siła rozłączania | 3 kg / 600s |
| Zalecany przewód | 12AWG |
| Żywotność | Do 1000 cykli łączeniowych |
| Kompatybilność ogniw | LiPo, LiFePO₄, Li-Ion |
| Kompatybilność złączy | Standard XT60 (mechaniczna i elektryczna) |

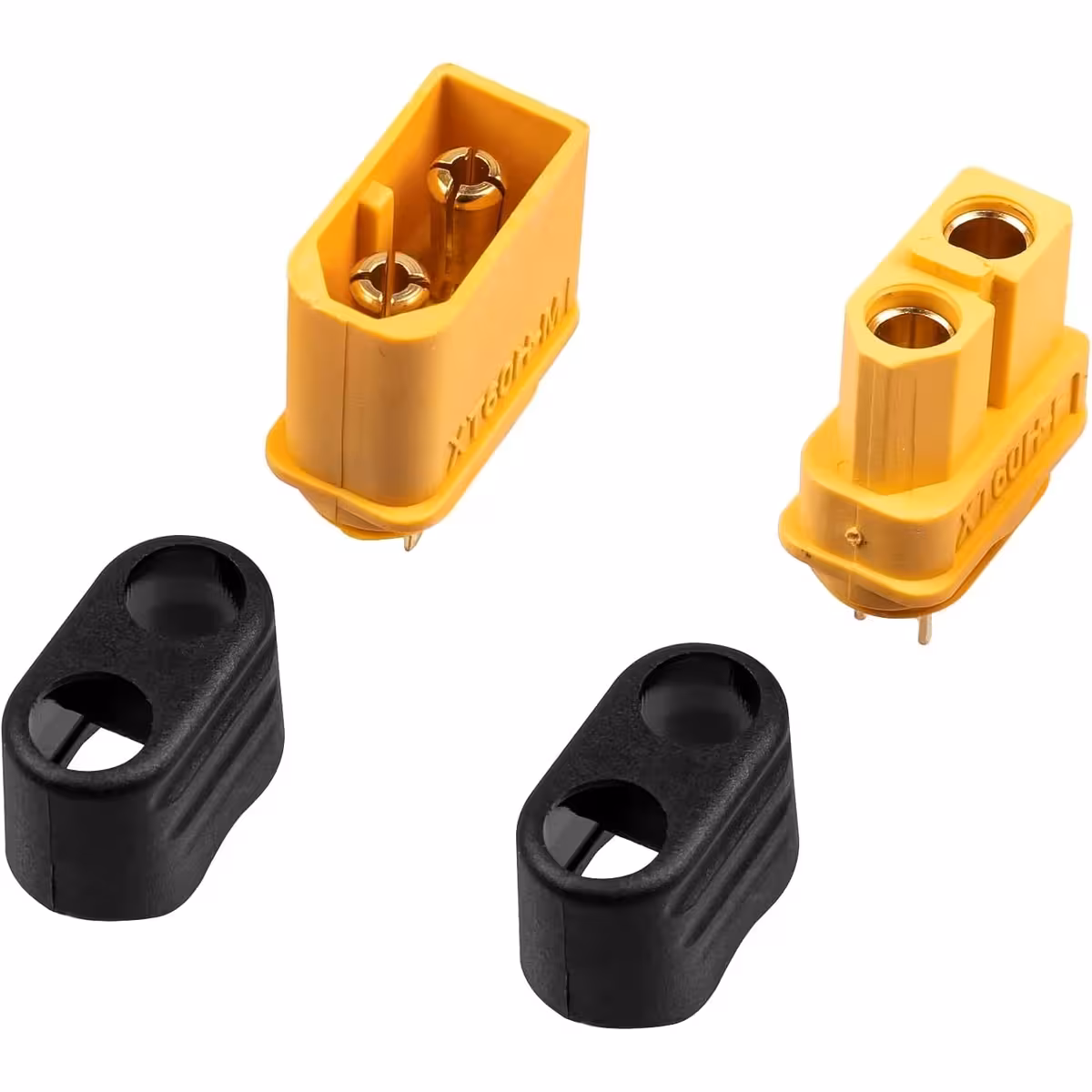

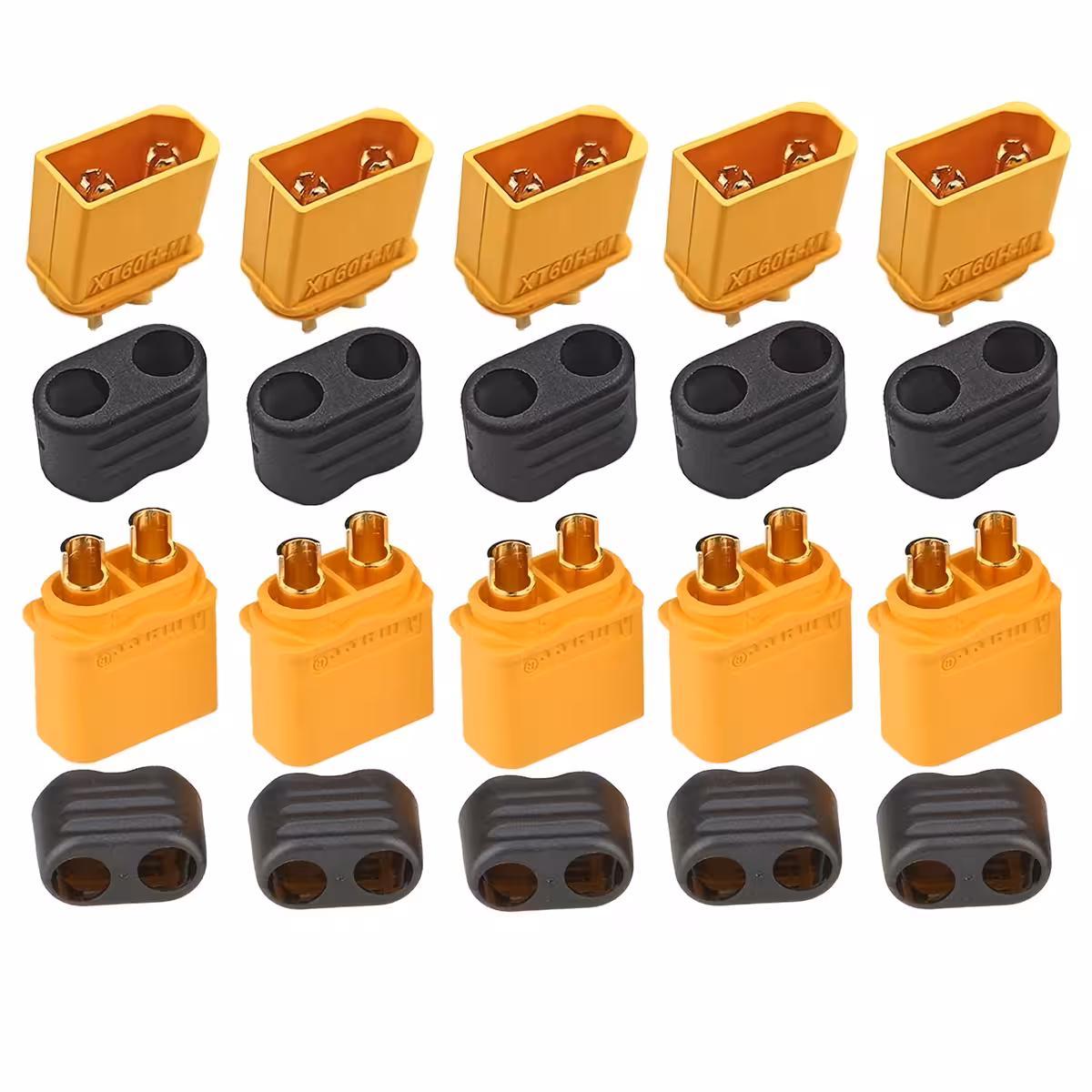

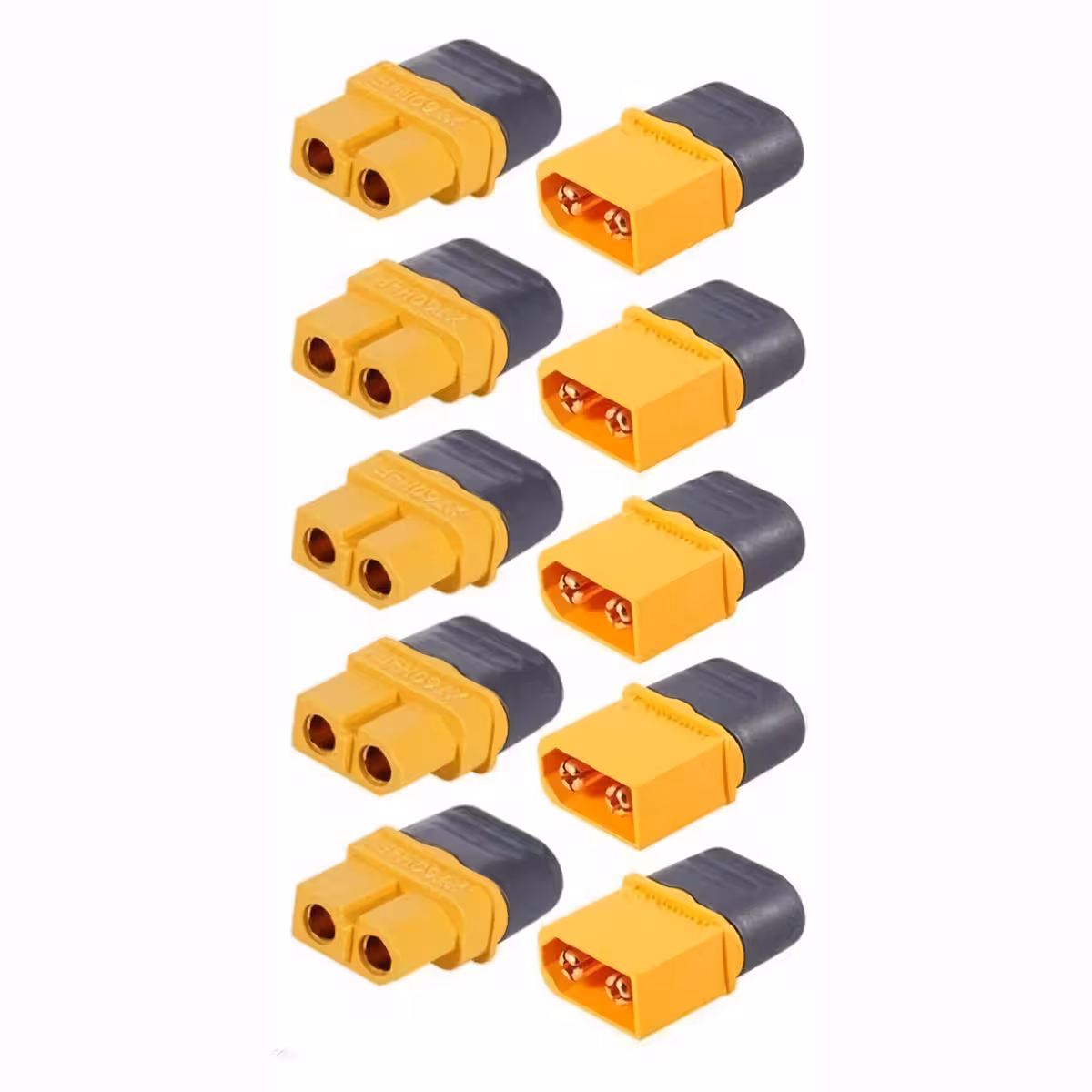

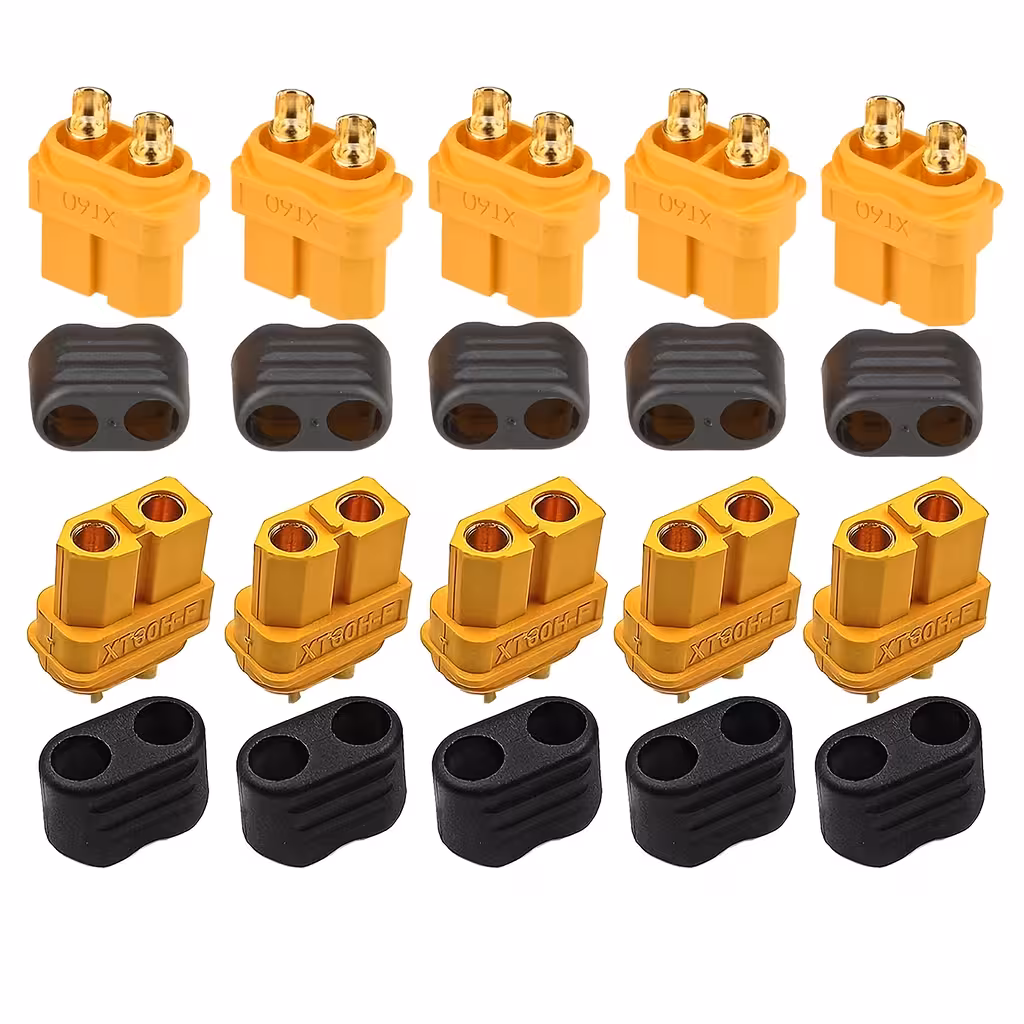

Zawartość zestawu

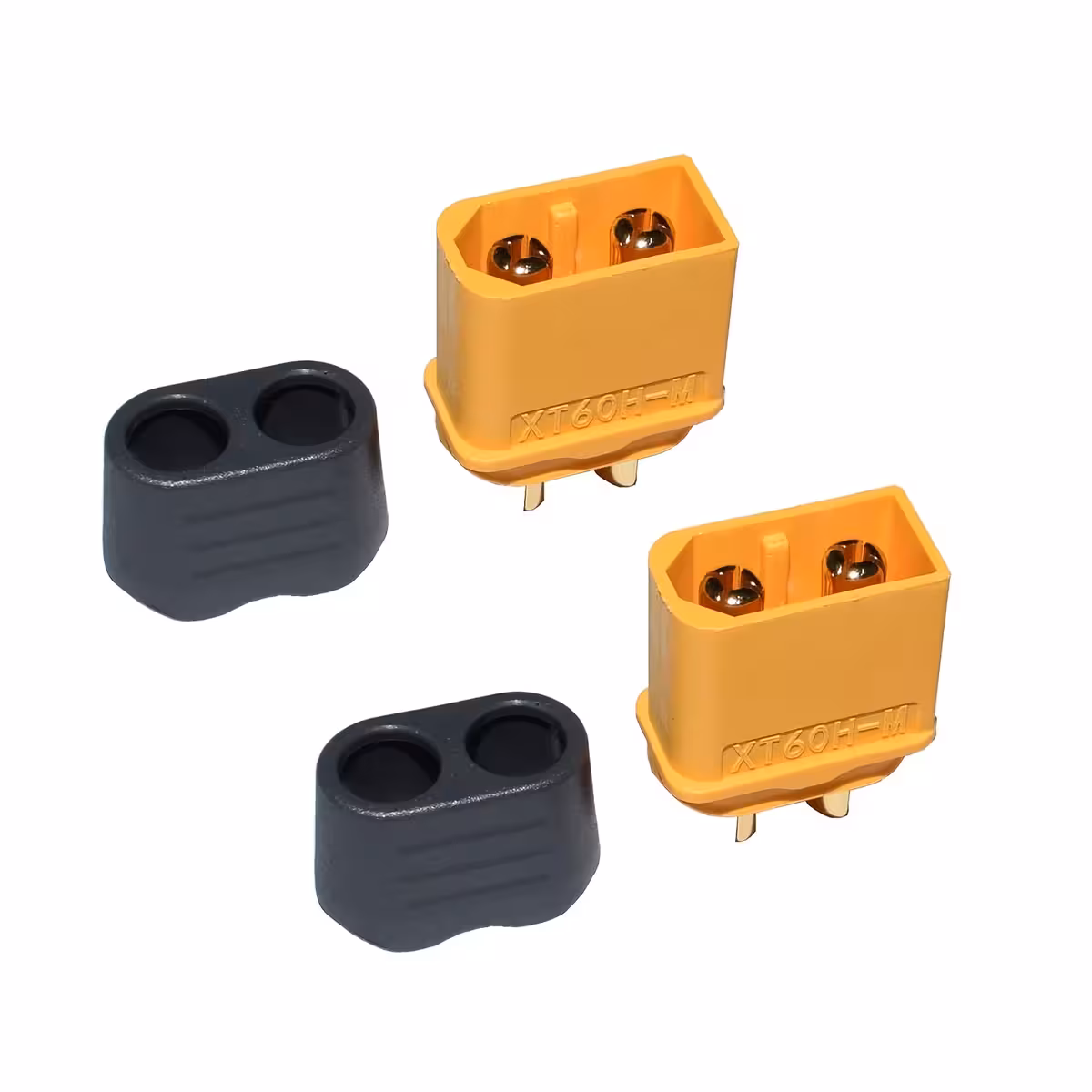

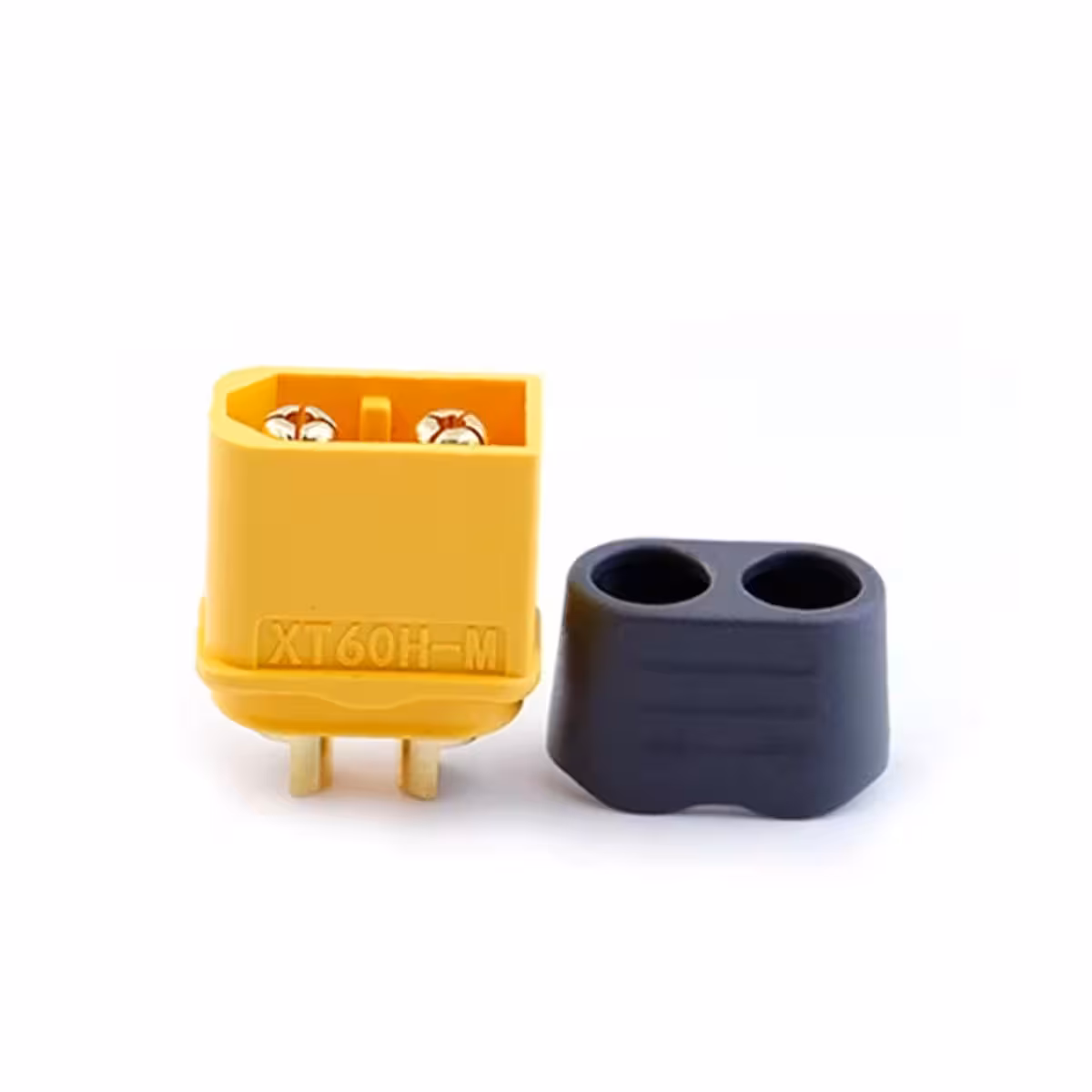

- 5 x wtyk XT60H męski (male)

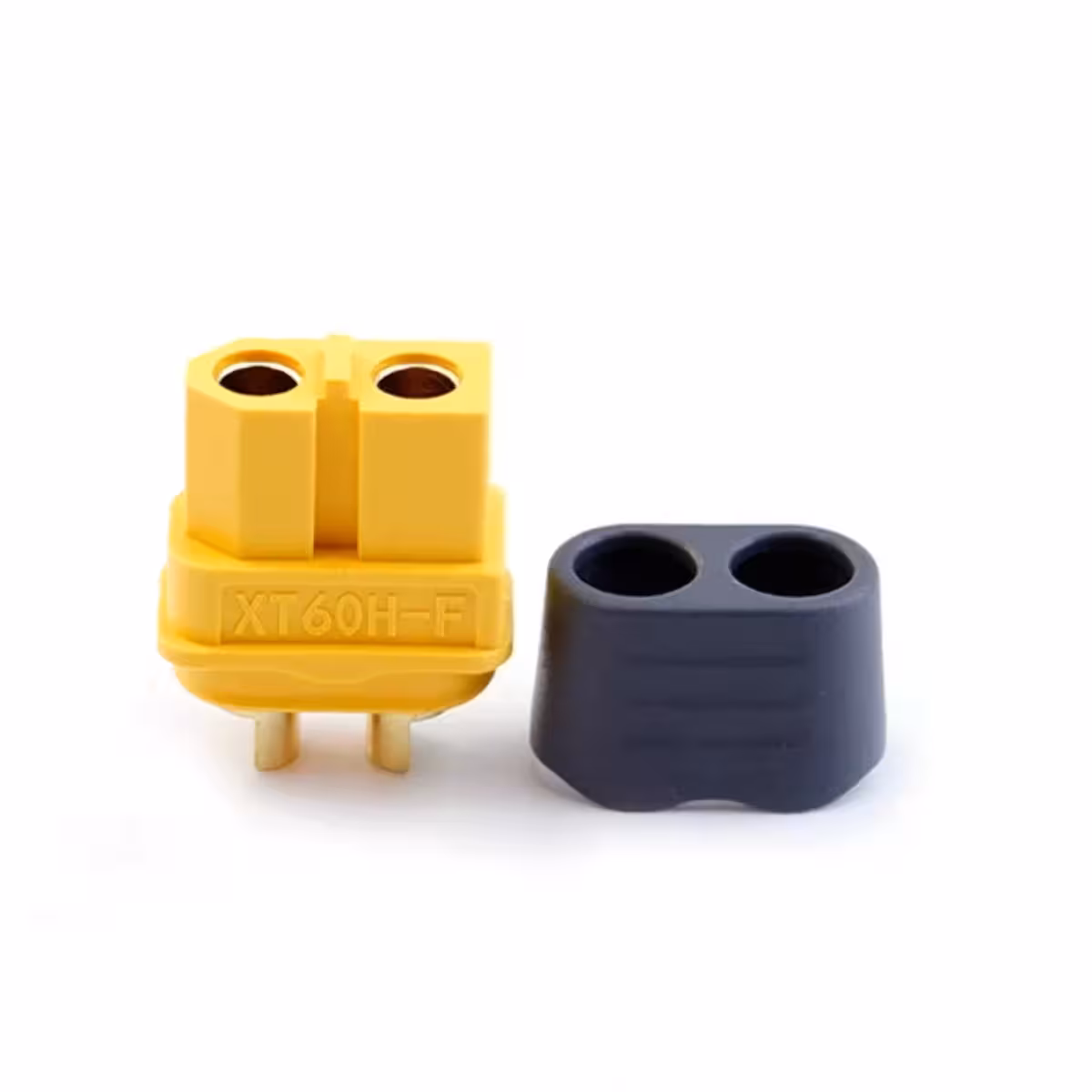

- 5 x wtyk XT60H żeński (female)
Najczęściej zadawane pytania
Jaka jest różnica między XT60 a XT60H?
Wersja XT60H posiada styki z miedzi pozłacanej, podczas gdy klasyczne XT60 mają styki cynowane. Przekłada się to na niższą rezystancję, brak utleniania się styków oraz lepszą odporność termiczną obudowy. Oba typy są w pełni kompatybilne i można je ze sobą łączyć.
Czy złącza pasują do ogniw LiFePO₄ i Li-Ion, czy tylko LiPo?
Tak, złącza XT60H są uniwersalne i nadają się do wszystkich typów akumulatorów litowych: LiPo, LiFePO₄ oraz Li-Ion, w tym do systemów z BMS. Kluczowe jest dopasowanie do natężenia prądu i napięcia pracy, a nie do chemii ogniwa.
Jaki przekrój przewodu zastosować?
Zalecamy przewód 12AWG, który jest optymalny dla pracy ciągłej przy 60A. W aplikacjach RC, gdzie prąd nie przekracza 30A, można użyć przewodu 14AWG, jednak dla zapewnienia pełnego bezpieczeństwa termicznego rekomendujemy 12AWG.
Jak prawidłowo przylutować przewody do XT60H?
Zalecamy użycie lutownicy o mocy minimum 60W oraz cyny z topnikiem. Wsuń odizolowany przewód w otwór złącza, wypełnij go cyną i równomiernie podgrzej, aż cyna dobrze obleje przewód. Pracuj sprawnie — zbyt długie przegrzewanie może spowodować deformację nylonowej obudowy.
