Przetwornica Step-up Boost DC-DC 400W – Efektywne podwyższanie napięcia
Masz zasilacz 12V, a potrzebujesz 24V, 36V lub nawet 48V? Bez odpowiedniej przetwornicy to niemożliwe. Moduł step-up boost DC-DC 400W to rozwiązanie Twojego problemu — pozwala przekształcić dowolne napięcie wejściowe z zakresu 8.5V–50V na regulowane napięcie wyjściowe do 60V, przy stratach energii poniżej 4% w optymalnych warunkach.
Uwaga: Napięcie wyjściowe musi być zawsze wyższe od napięcia wejściowego. Przy prądach wejściowych przekraczających 8A zaleca się stosowanie aktywnego chłodzenia.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Realna moc 400W — obsługa ciągłego obciążenia bez spadków wydajności przy skokach poboru prądu.
- Wysoka sprawność do 96% — większość energii trafia do odbiornika, a nie w postaci ciepła na radiator.
- Niezależna regulacja — dwa precyzyjne potencjometry: jeden do napięcia, drugi do ograniczenia prądu (CC/CV).
- Częstotliwość pracy 150kHz — mniejsze tętnienia na wyjściu, szybsza reakcja dynamiczna i bardziej kompaktowe komponenty w porównaniu do standardowych rozwiązań 50-100kHz.
- Zintegrowane zabezpieczenie — bezpiecznik samochodowy 15A chroni moduł oraz podłączone urządzenie w razie awarii.
- Wydajne radiatory — przy umiarkowanym obciążeniu (poniżej 8A na wejściu) moduł pracuje stabilnie bez dodatkowego chłodzenia.
- Kompaktowe wymiary 48×67×28mm — łatwo zmieścisz go w obudowie własnego zasilacza laboratoryjnego lub projektu DIY.
Szczegóły techniczne i wydajność

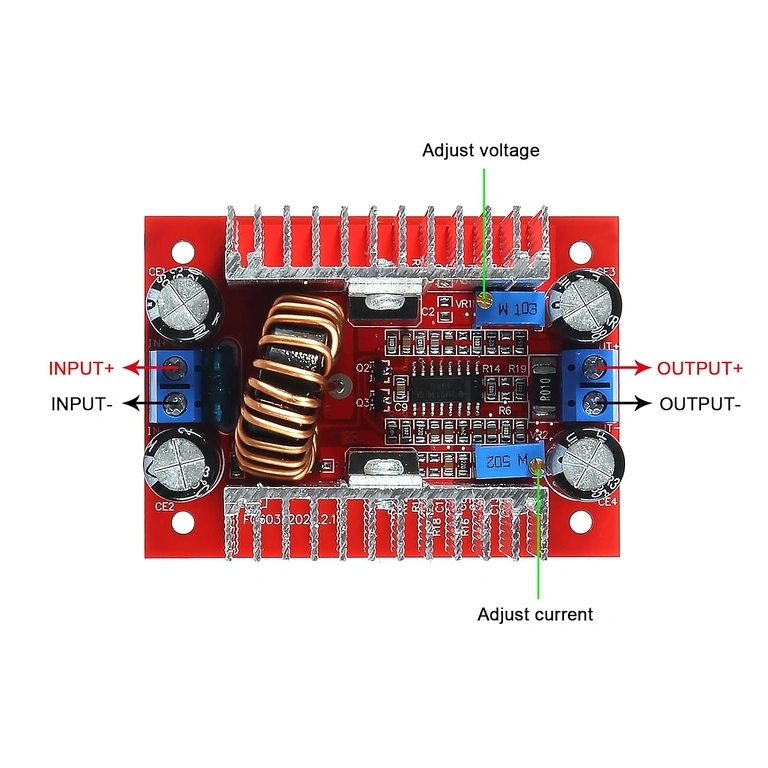

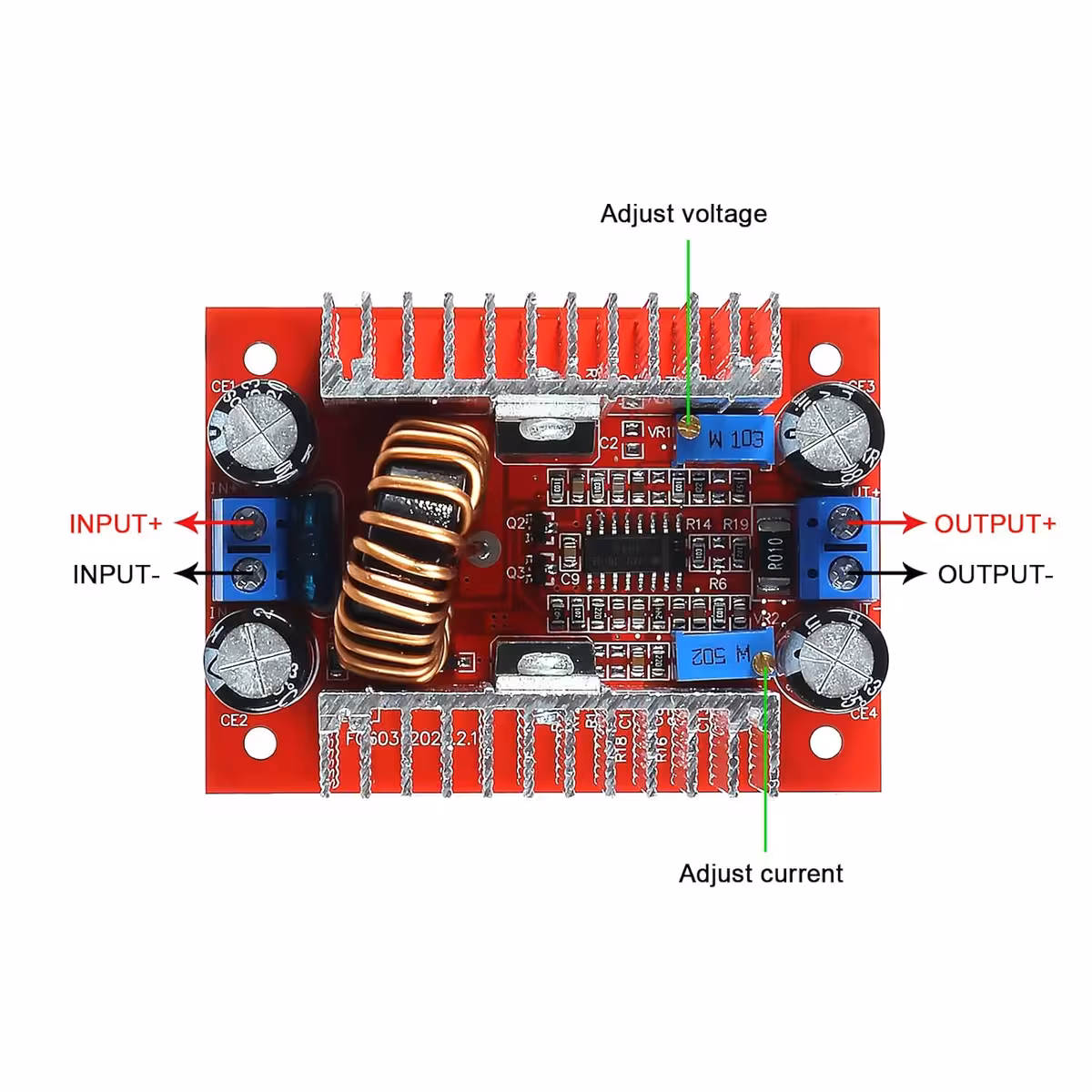

Sercem modułu jest przetwornica typu boost pracująca z częstotliwością 150kHz. Wysoka częstotliwość pozwala na zastosowanie mniejszych cewek i kondensatorów, co przekłada się na niższe tętnienia napięcia wyjściowego. Maksymalny prąd wejściowy wynosi 15A, a wyjściowy do 12A (wartość ta zależy od różnicy między napięciem wejściowym a wyjściowym – im większa różnica, tym mniejszy dostępny prąd wyjściowy). Regulacji dokonuje się za pomocą śrubokręta: prawy potencjometr służy do ustawiania napięcia, a lewy do limitowania prądu.
| Parametr | Wartość / Szczegóły |
|---|---|

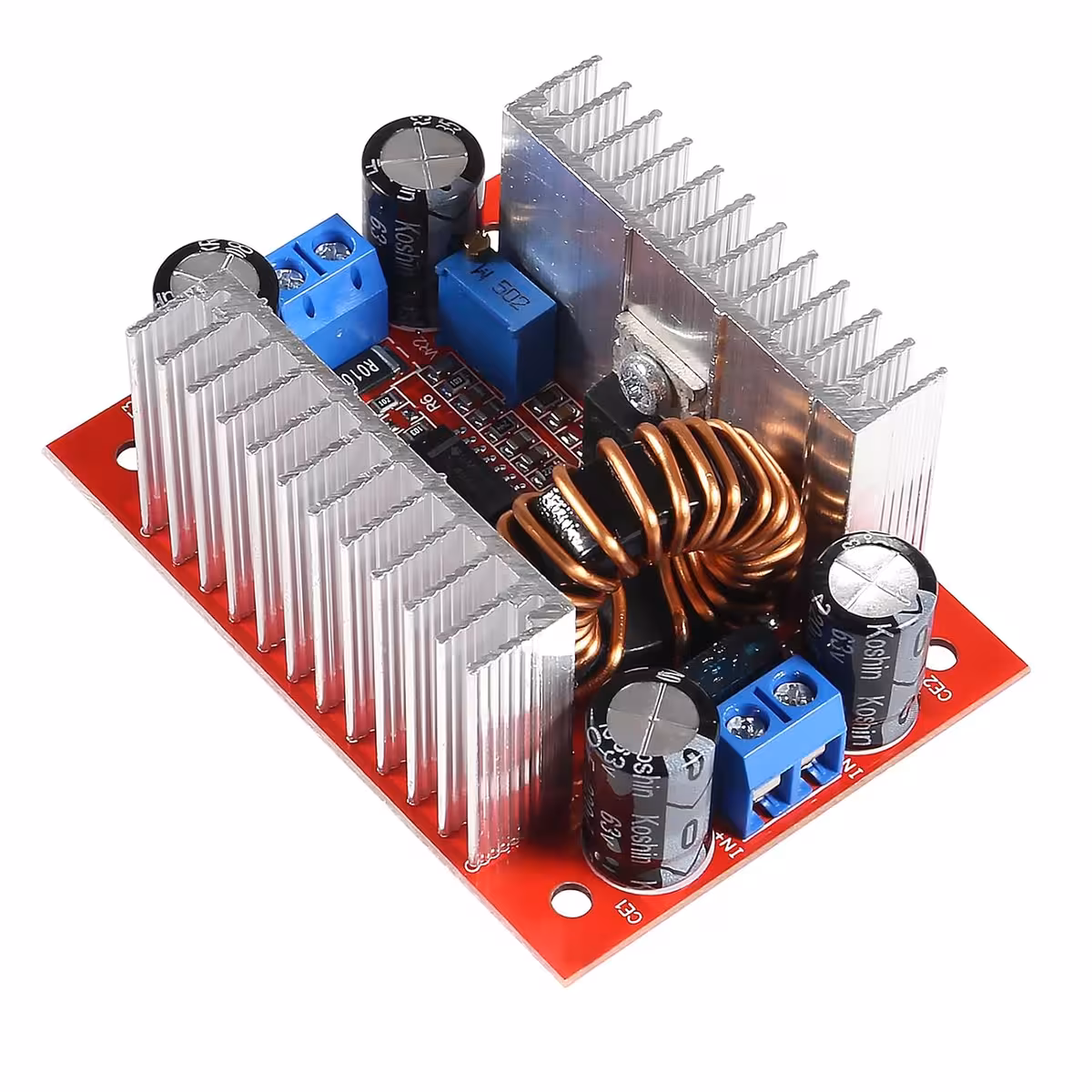

| Napięcie wejściowe | 8.5V – 50V DC |
| Napięcie wyjściowe | 10V – 60V DC (regulowane) |
| Moc maksymalna | 400W |
| Maks. prąd wejściowy | 15A (powyżej 8A zalecane chłodzenie aktywne) |
| Maks. prąd wyjściowy | 12A (zależny od różnicy napięć) |
| Sprawność konwersji | do 96% |
| Częstotliwość pracy | 150kHz |
| Zabezpieczenie | Bezpiecznik samochodowy 15A |
| Typ regulacji | 2 niezależne potencjometry (napięcie + prąd) |

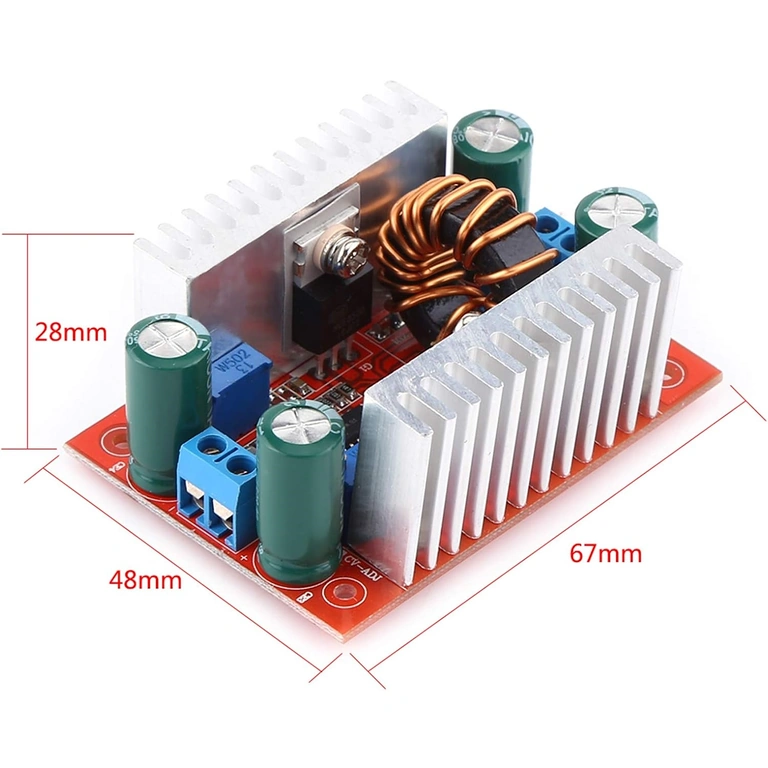

| Wymiary | 48mm × 67mm × 28mm |
Instrukcja obsługi i konfiguracji
- Podłącz zasilanie do zacisków wejściowych (np. 12V DC) – bez podłączonego obciążenia.
- Ustaw potencjometr prądowy (lewy) na maksymalną wartość przed przystąpieniem do regulacji napięcia, aby uniknąć blokady zakresu.
- Dostosuj potencjometr napięciowy (prawy) za pomocą śrubokręta, kontrolując wynik za pomocą multimetru na wyjściu.
- Podłącz obciążenie i obserwuj pobór prądu. Jeśli napięcie gwałtownie spada, zwiększ limit prądowy lewym potencjometrem.
- Przy prądach wejściowych powyżej 8A, zamontuj wentylator skierowany na radiatory modułu.
- Częsty problem: Napięcie nie reaguje na regulację? Upewnij się, że potencjometr prądowy nie jest ustawiony na minimum, ponieważ ogranicza on również napięcie wyjściowe.
Zawartość zestawu
- 1x Moduł przetwornicy Step-up Boost DC-DC 400W 15A
- 1x Bezpiecznik samochodowy 15A (zamontowany)
Najczęściej zadawane pytania (FAQ)
Czy mogę użyć tego modułu do ładowania akumulatorów Li-Po lub Li-ion?
Tak. Przed podłączeniem akumulatora ustaw odpowiednie napięcie i limit prądu dla danego typu ogniw. Moduł działa w trybie CC/CV, co jest idealne do kontrolowanego ładowania.
Czy potrzebuję wentylatora, czy radiatory wystarczą?
Przy prądzie wejściowym poniżej 8A radiatory są wystarczające. Powyżej 8A lub przy pracy ciągłej z wysoką mocą, konieczne jest zastosowanie aktywnego chłodzenia, aby uniknąć przegrzania.
Czy moduł zadziała z akumulatorem samochodowym 12V?
Tak, 12V mieści się w zakresie 8.5V–50V. Upewnij się tylko, że akumulator jest w stanie dostarczyć wymagany prąd bez spadku napięcia poniżej 8.5V pod obciążeniem.
Dlaczego napięcie wyjściowe nie zmienia się przy kręceniu potencjometrem?
Najprawdopodobniej potencjometr prądowy (lewy) jest ustawiony zbyt nisko i ogranicza napięcie. Zwiększ jego wartość i spróbuj ponownie wyregulować napięcie.
Co się stanie po przekroczeniu 50V na wejściu?
Moduł nie jest przystosowany do pracy powyżej 50V. Przekroczenie tej granicy może trwale uszkodzić komponenty elektroniczne. Zawsze stosuj zasilanie w podanym zakresie.
