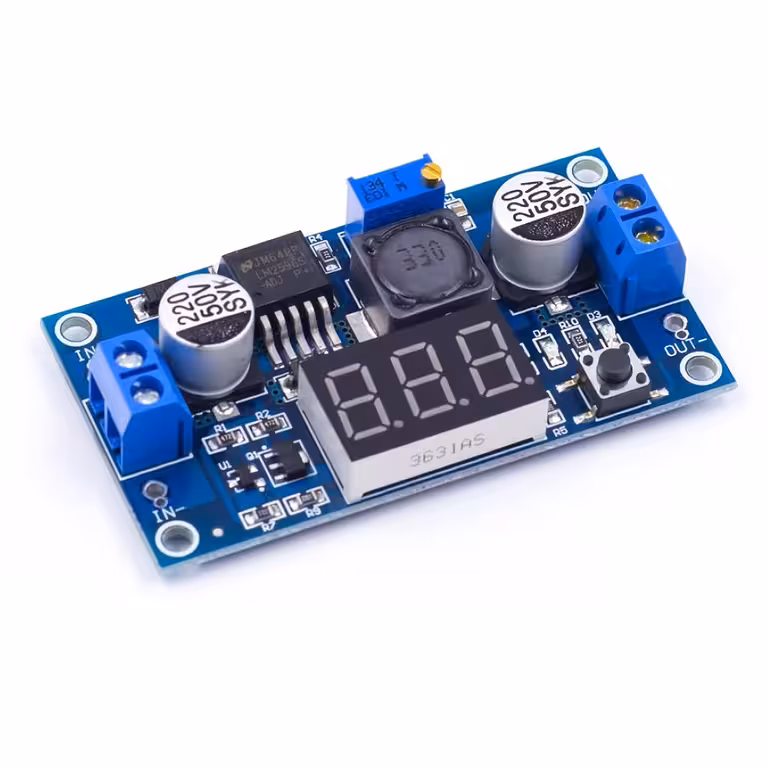

Przetwornica obniżająca napięcie (step-down) LM2596 z wyświetlaczem LED – precyzyjna regulacja bez multimetru i sprawność do 92%
Tworzysz projekt zasilany bateryjnie lub korzystasz z zasilacza o zbyt wysokim napięciu? Klasyczne stabilizatory liniowe rozwiązują ten problem, ale zamieniają nadmiar energii w ciepło, co obniża stabilność i marnuje prąd. Przetwornica step-down LM2596 działa inaczej: efektywnie obniża napięcie, wyświetla parametry w czasie rzeczywistym i mieści się w każdej kompaktowej obudowie.
Uwaga: Ten moduł pracuje wyłącznie w trybie step-down (obniżanie napięcia). Aby układ działał poprawnie, napięcie wejściowe musi być wyższe od wyjściowego o co najmniej 1.5V.
Dlaczego warto wybrać ten model? (Główne zalety):
- Wyświetlacz LED z autokalibracją — pokazuje jednocześnie napięcie wejściowe i wyjściowe; nie potrzebujesz multimetru podczas konfiguracji.
- Sprawność do 92% — w porównaniu do ok. 50% w przypadku stabilizatorów liniowych typu LM7805, tracisz niemal dwa razy mniej energii w postaci ciepła.
- Prąd wyjściowy do 3A — bez problemu zasili Arduino, ESP32, taśmy LED czy małe silniki DC z jednego źródła.
- Precyzyjna regulacja potencjometrem wieloobrotowym — ustawisz napięcie z dokładnością do dziesiątych części wolta, bez nagłych skoków.
- Zabezpieczenia przed zwarciem i przegrzaniem — Twoje układy są bezpieczne nawet w razie błędu w połączeniach.
- Solidne kondensatory na trwałej płytce PCB — odporność na intensywną eksploatację i wahania temperatury.
- Kompaktowe wymiary 66×36×11 mm — idealnie pasuje do obudów projektowych, na płytki stykowe czy panele montażowe.
Szczegóły i wydajność
Układ scalony LM2596 pracuje z częstotliwością przełączania 150 kHz, co pozwala na utrzymanie tętnień napięcia wyjściowego na minimalnym poziomie bez konieczności stosowania dużych filtrów. W przeciwieństwie do regulatora liniowego, który rozprasza różnicę napięć w formie ciepła, przetwornica impulsowa zamienia ją w użyteczny prąd, utrzymując niską temperaturę modułu nawet przy obciążeniu 2A.
Potencjometr wieloobrotowy umożliwia płynną regulację w zakresie od 1.25V do 37V, a wyświetlacz LED z funkcją autokalibracji pozwala na bieżąco kontrolować ustawioną wartość bez dodatkowych przyrządów. Moduł jest sprawdzonym rozwiązaniem do zasilania płytek Arduino Uno / Mega / Nano, modułów ESP8266 / ESP32, Raspberry Pi, sterowników taśm LED RGB oraz małych silników prądu stałego.
| Parametr | Wartość / Szczegóły |
|---|---|
| Układ regulatora | LM2596 |
| Napięcie wejściowe | 4V – 40V DC |
| Napięcie wyjściowe | 1.25V – 37V DC (regulowane) |
| Maksymalny prąd wyjściowy | 3A (zalecane ≤2.5A ciągłego) |
| Sprawność konwersji | do 92% |
| Częstotliwość przełączania | 150 kHz |
| Minimalna różnica wejście–wyjście | ≥1.5V |
| Wyświetlacz | Podwójny LED z autokalibracją (napięcie IN i OUT) |
| Regulacja napięcia | Potencjometr wieloobrotowy |
| Zabezpieczenia | Przeciwzwarciowe, termiczne |
| Typ kondensatorów | Solidne (solid capacitors) |
| Wymiary modułu | 66 × 36 × 11 mm |
| Tryb pracy | Tylko Step-Down (obniżający) |
Zawartość zestawu
- 1× Moduł przetwornicy DC-DC Step-Down LM2596 z wyświetlaczem LED
Najczęściej zadawane pytania
Czy ten moduł może działać jako step-up (podwyższający napięcie)?
Nie. Moduł LM2596 pracuje wyłącznie w trybie step-down: napięcie wyjściowe będzie zawsze niższe od wejściowego. Jeśli potrzebujesz podnieść napięcie, szukaj dedykowanego modułu typu boost, np. MT3608.
Jak wyregulować napięcie wyjściowe?
Wystarczy przekręcić śrubę potencjometru wieloobrotowego na module, obserwując wartość na wyświetlaczu LED. Nie potrzebujesz zewnętrznego woltomierza — odczyt aktualizuje się w czasie rzeczywistym.
Jaki prąd można pobierać w sposób ciągły bez przegrzania?
Maksymalny prąd chwilowy to 3A, jednak przy pracy ciągłej zalecamy nie przekraczać 2.5A. Przy obciążeniach poniżej 2A moduł pracuje bez dodatkowego chłodzenia. Jeśli pracujesz blisko granicy wydajności lub w wysokiej temperaturze otoczenia, warto zapewnić przepływ powietrza lub zamontować niewielki radiator na układzie.
Czy moduł współpracuje z akumulatorami Li-Ion lub LiPo?
Tak. Akumulator 3.7V–4.2V wystarczy jako źródło zasilania, o ile wymagane napięcie wyjściowe jest o co najmniej 1.5V niższe. Przykładowo, z akumulatora LiPo 7.4V możesz uzyskać stabilne 5V dla Arduino lub 3.3V dla ESP32.
