Cyfrowy amperomierz trójfazowy 1–100A: jednoczesny odczyt na trzech fazach bezpośrednio w Twojej rozdzielnicy
Gdy w obwodzie trójfazowym pojawiają się problemy, pierwszym sygnałem jest zazwyczaj asymetria obciążenia – zauważysz ją tylko wtedy, gdy masz pod ręką odpowiednie narzędzie. Nasz cyfrowy amperomierz trójfazowy o zakresie 1–100A pozwala w czasie rzeczywistym monitorować natężenie prądu na każdej fazie, bez konieczności korzystania z dodatkowych mierników czy ręcznych obliczeń. Urządzenie montuje się na szynie DIN w kilka sekund i jest gotowe do pracy natychmiast po podłączeniu.
Uwaga: Urządzenie przeznaczone jest wyłącznie do pracy w sieciach prądu przemiennego (AC) trójfazowego. Przed montażem upewnij się, że instalacja jest kompatybilna z parametrami urządzenia.
Dlaczego warto wybrać ten model? (Kluczowe zalety):

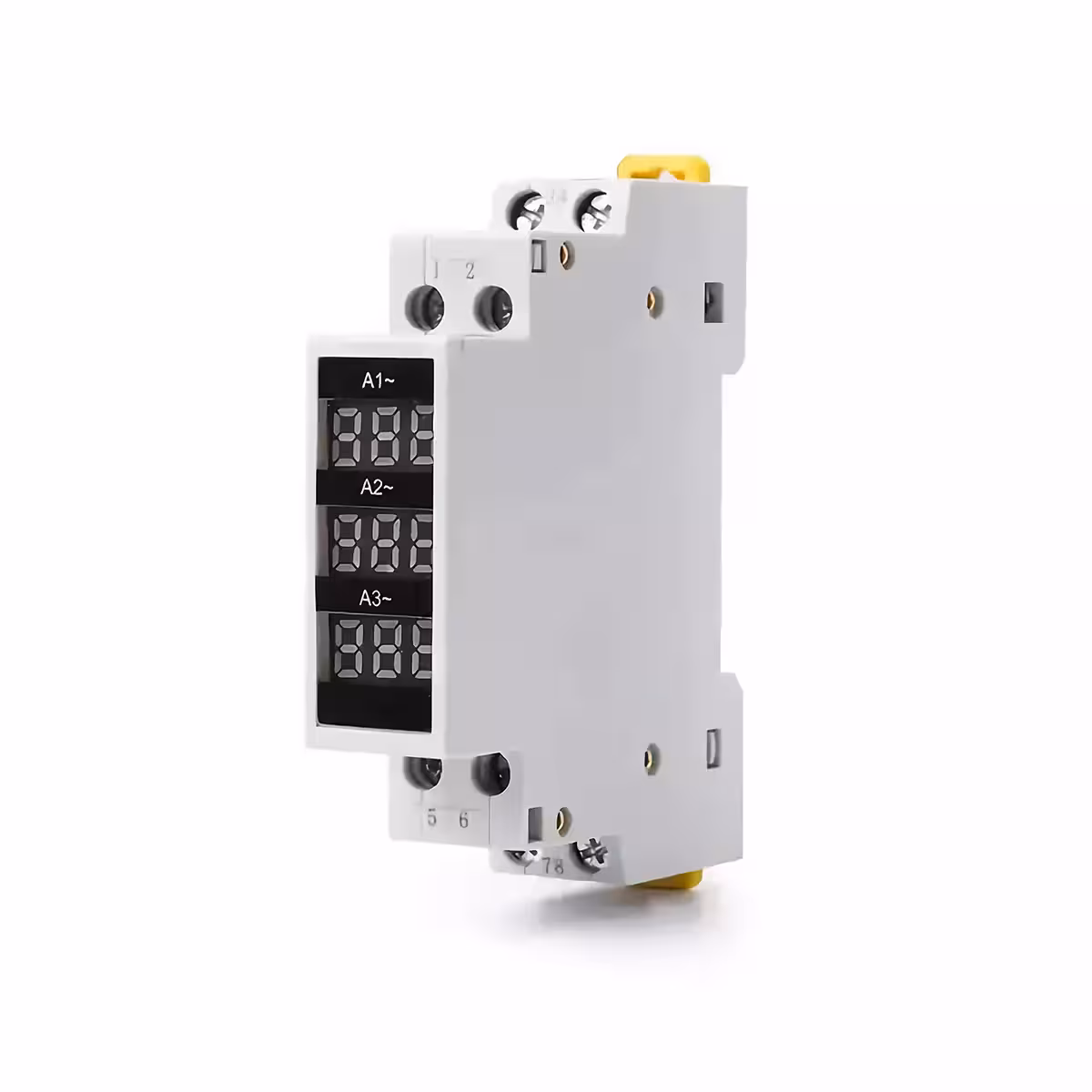

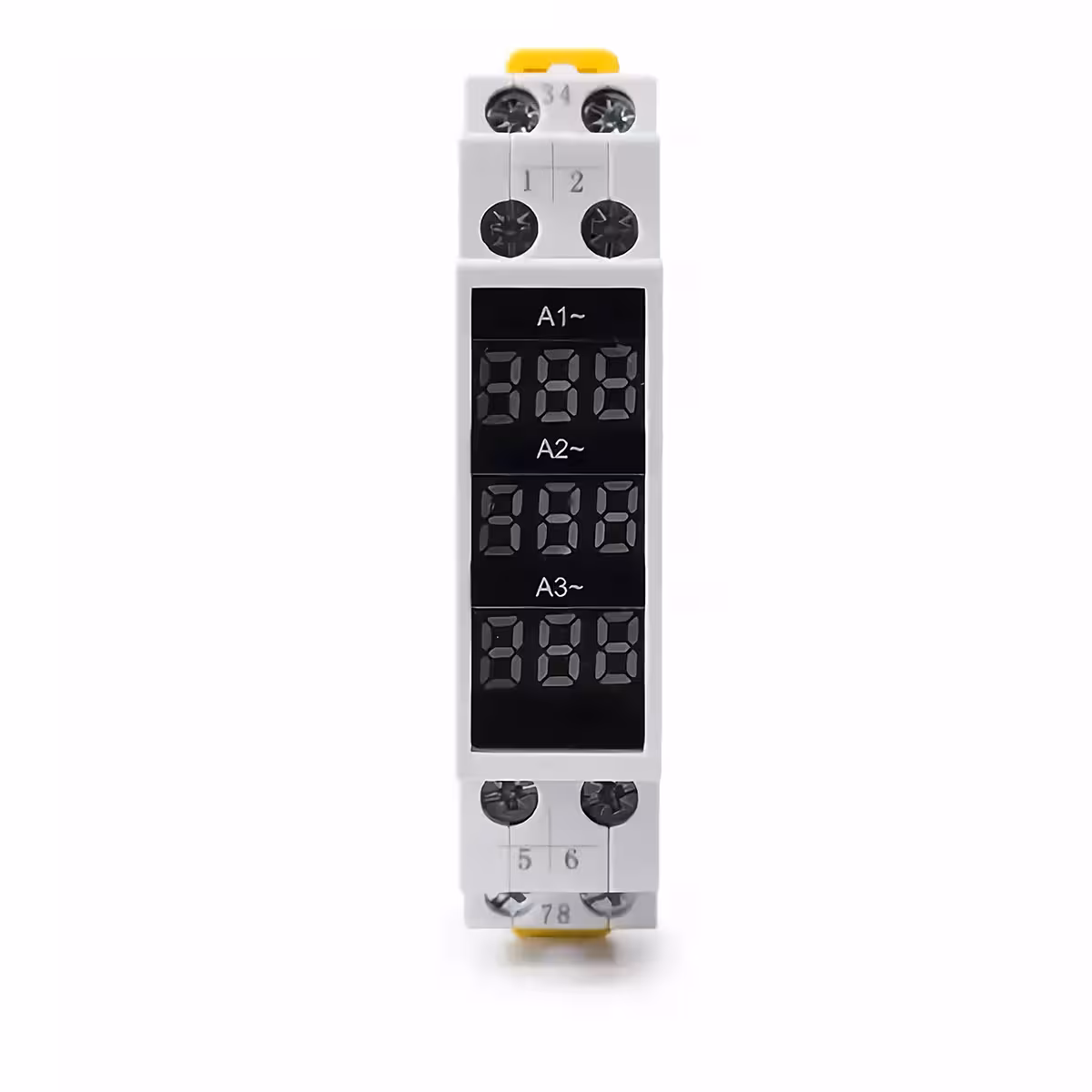

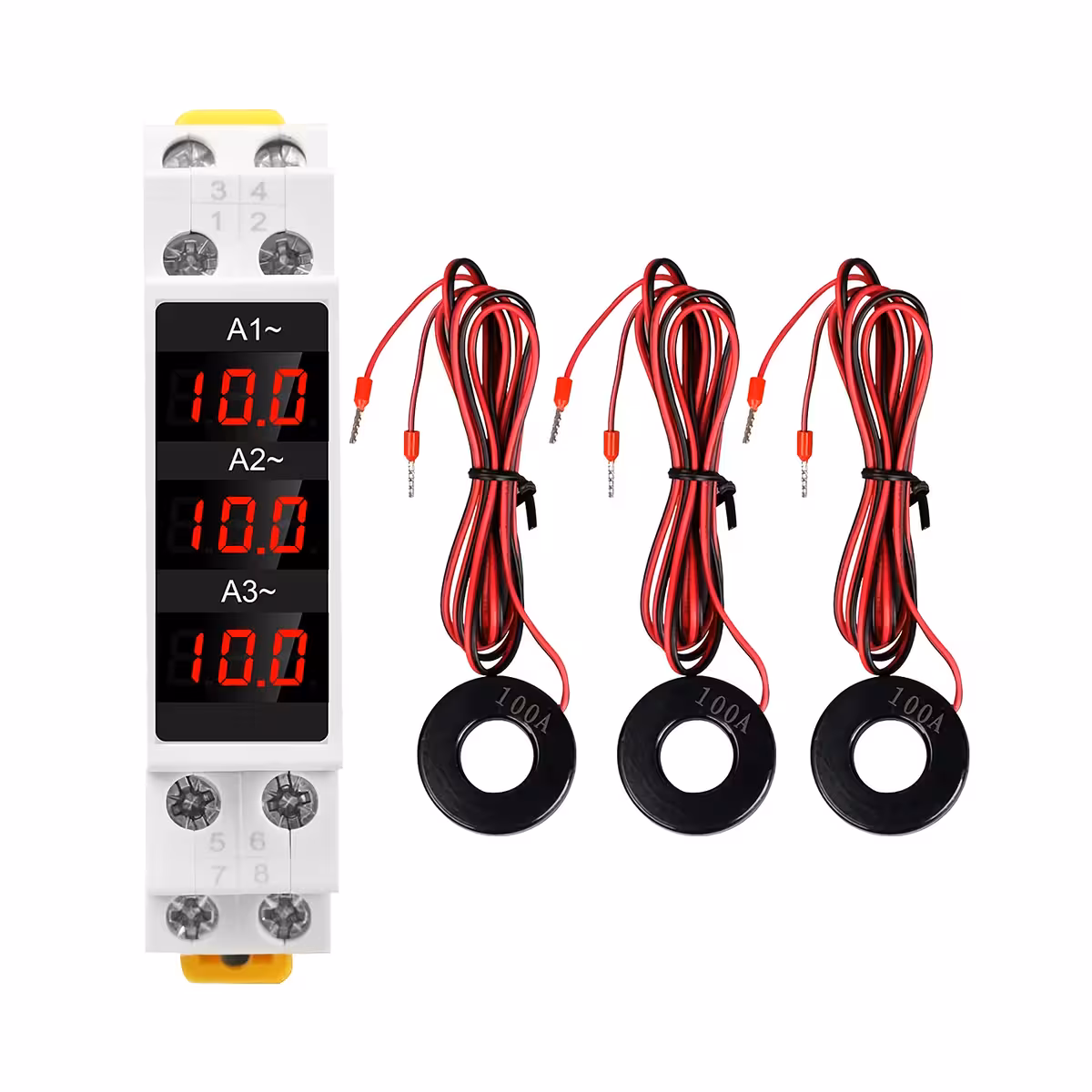

- Jednoczesny odczyt na 3 fazach — trzy niezależne wyświetlacze LED (dla L1, L2 i L3) pozwalają kontrolować wszystkie parametry jednocześnie, bez przełączania widoku.
- Zakres 1–100A bez przekładników — bezpośrednie podłączenie do przewodów fazowych eliminuje potrzebę stosowania zewnętrznych przekładników prądowych (CT), o ile natężenie nie przekracza 100A.
- Klasa dokładności 1.0 — błąd pomiarowy na poziomie maksymalnie 1% zapewnia precyzję niezbędną do zarządzania energią i wykrywania anomalii w zużyciu.
- Napięcie zasilania AC 80–500V — pełna kompatybilność ze standardowymi sieciami 230/400V, jak i z niestandardowymi instalacjami przemysłowymi.
- Montaż na szynie DIN 35mm — instalacja typu „klik” zajmuje mniej niż 2 minuty i nie wymaga specjalistycznych narzędzi.
- Praca w szerokim zakresie temperatur (-20°C do +70°C) — stabilne działanie nawet w trudnych warunkach przemysłowych lub w rozdzielnicach narażonych na wahania temperatury.

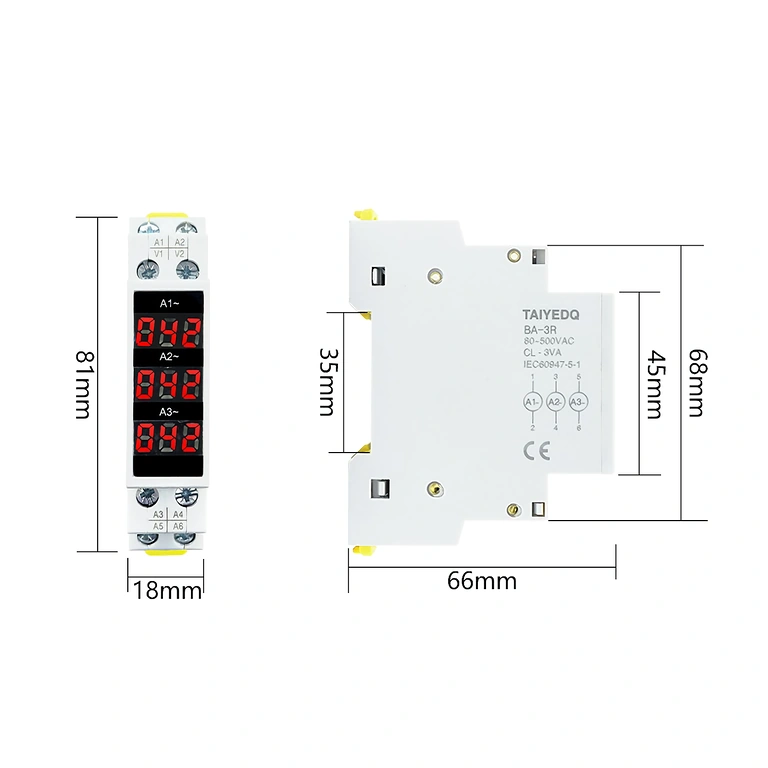

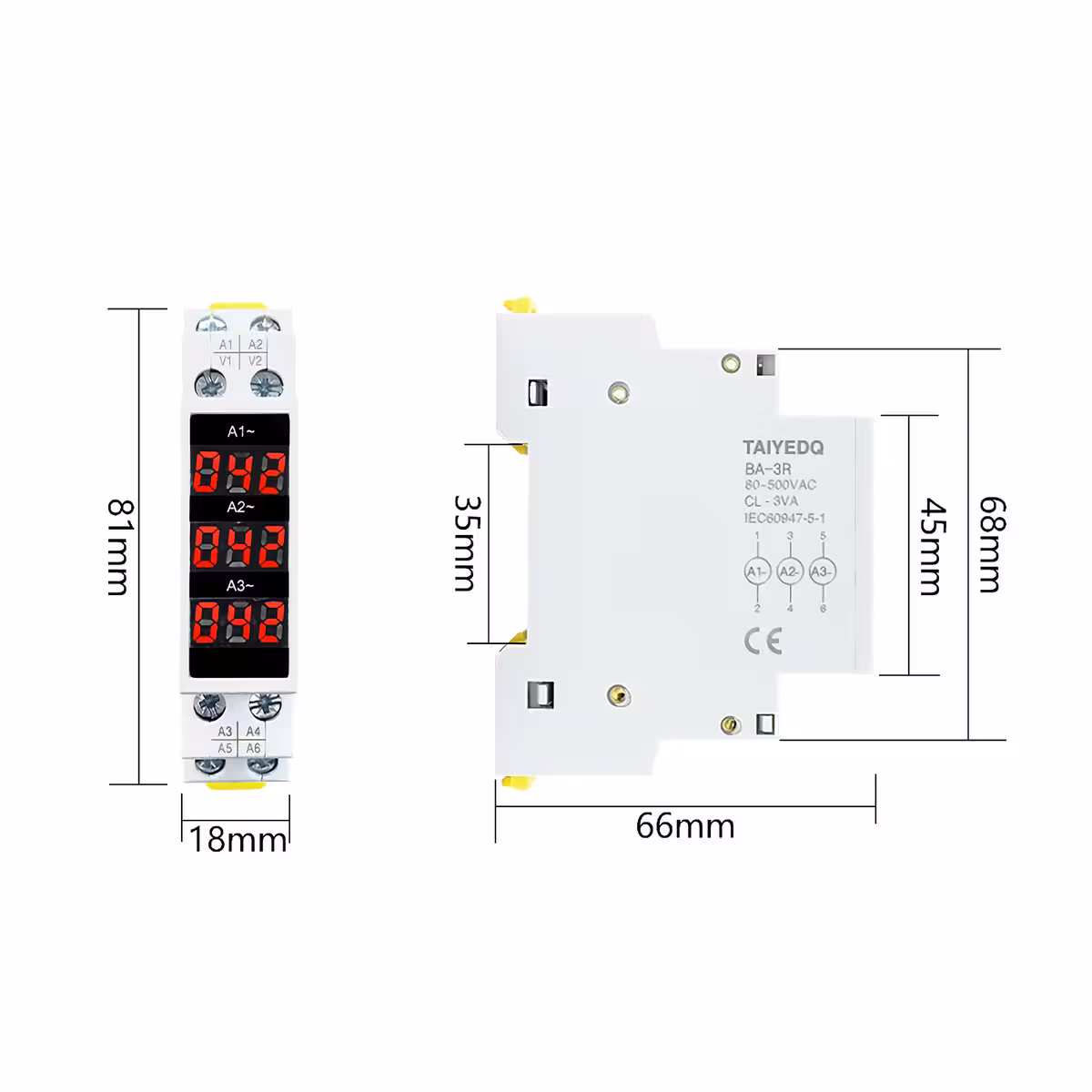

- Kompaktowa obudowa: 81 × 18 × 66 mm — zajmuje tylko 18mm szerokości na szynie, pozostawiając więcej miejsca dla pozostałej aparatury modułowej.
Szczegóły i wydajność
Urządzenie mierzy prąd w konfiguracji 3L+3N, co czyni je nieocenionym narzędziem nie tylko do bieżącego odczytu, ale również do szybkiej diagnostyki asymetrii obciążenia, czyli sytuacji, w których jedna z faz jest znacznie bardziej obciążona niż pozostałe. Klasa dokładności 1.0 gwarantuje wiarygodność danych, na których możesz polegać przy podejmowaniu decyzji technicznych.
Częstotliwość znamionowa 50/60Hz zapewnia pełną kompatybilność z polskimi i europejskimi sieciami elektroenergetycznymi, a także z importowanym sprzętem pracującym w standardzie 60Hz. Wyświetlacze LED o wysokiej jasności pozostają czytelne nawet w słabo oświetlonych pomieszczeniach technicznych.
| Parametr | Wartość / Szczegóły |
|---|---|
| Typ wyświetlacza | Cyfrowy, 3 niezależne moduły LED (po jednym na fazę) |
| Zakres pomiarowy prądu | 1 – 100A (AC) |
| Napięcie znamionowe | AC 80 – 500V |
| Dokładność | Klasa 1.0 |
| Częstotliwość znamionowa | 50 / 60 Hz |
| Temperatura pracy | -20°C ~ +70°C |
| Stopień ochrony | IP20 |
| Wymiary (dł. × szer. × wys.) | 81 mm × 18 mm × 66 mm |
| Typ terminala | 3 fazy (3L + 3N) |
| Montaż | Szyna DIN 35mm |
Instrukcja montażu i użytkowania
- Weryfikacja przed instalacją: Upewnij się, że napięcie w sieci mieści się w zakresie 80–500V AC, a maksymalny pobór prądu na żadnej z faz nie przekracza 100A.

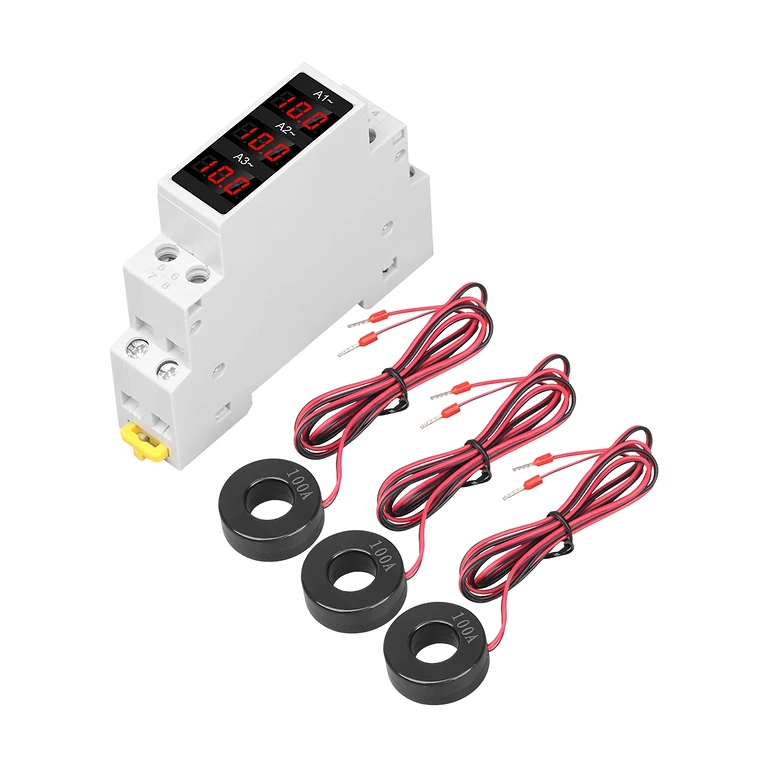

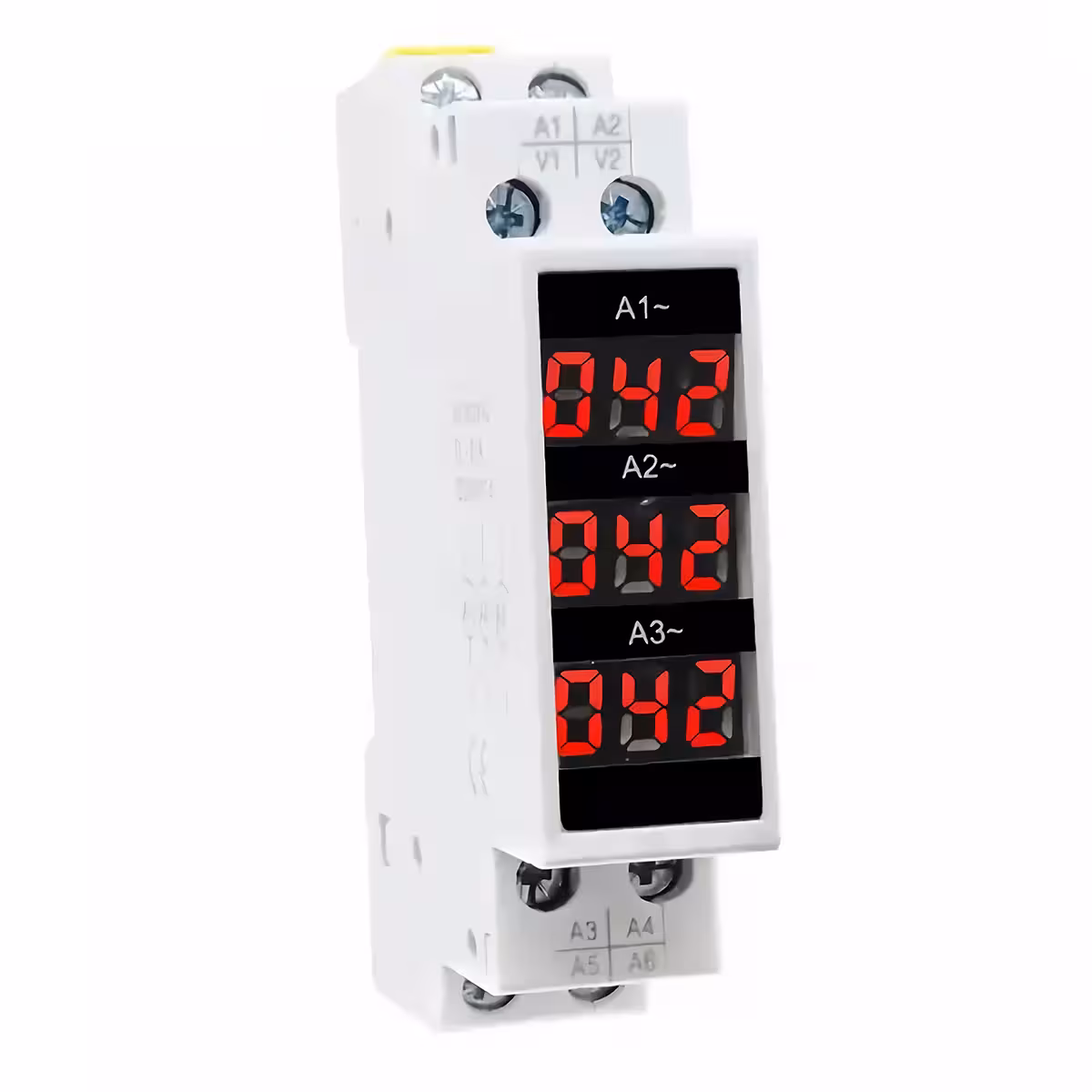

- Montaż na szynie DIN: Zamocuj amperomierz na szynie DIN 35mm w rozdzielnicy – bez wiercenia i dodatkowych narzędzi.

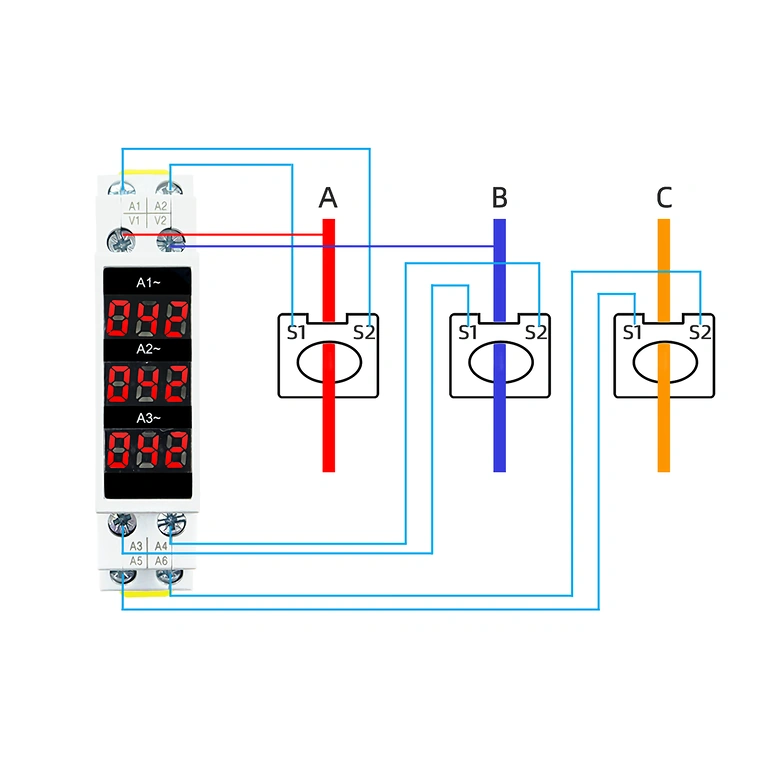

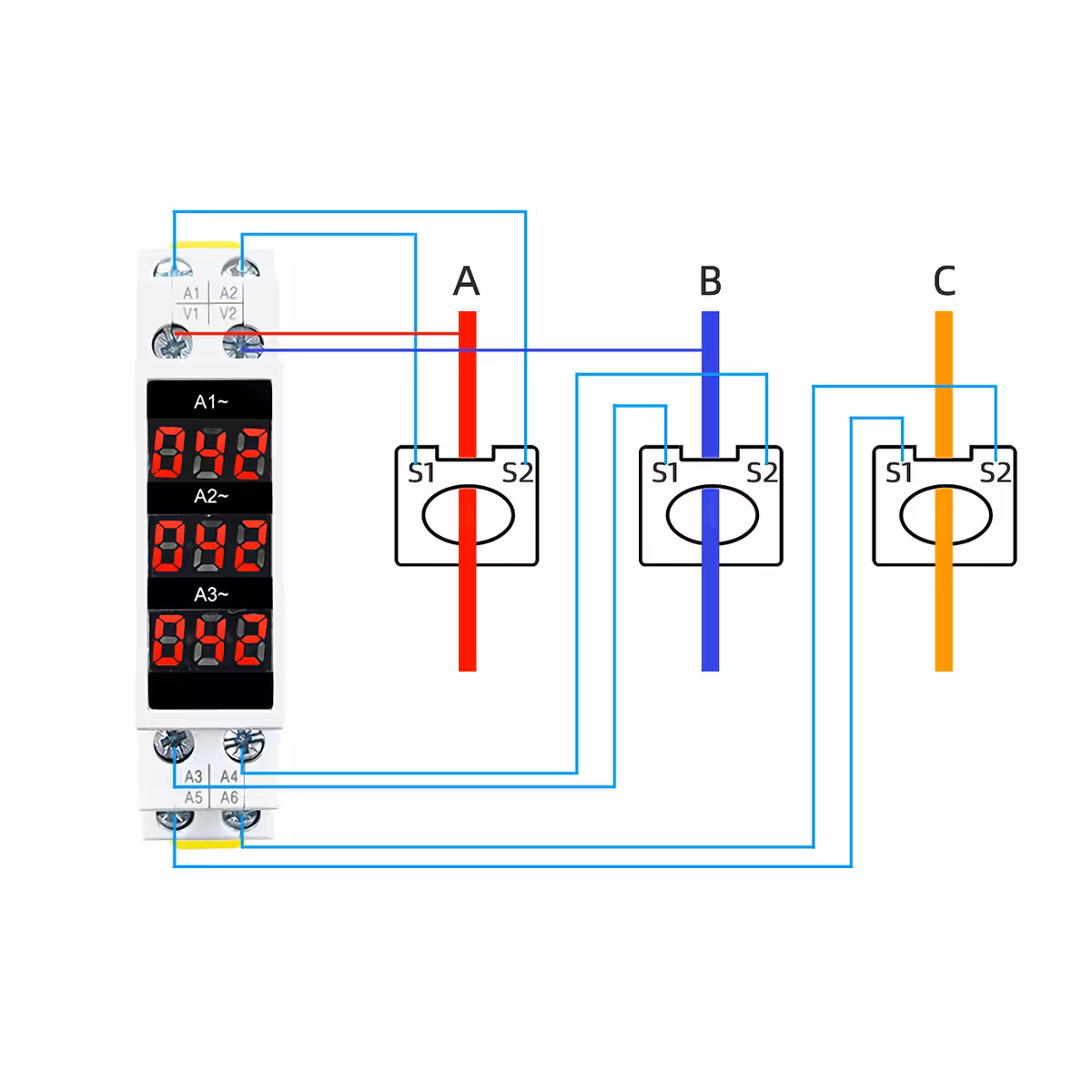

- Podłączenie przewodów: Podłącz przewody fazowe L1, L2, L3 oraz przewód neutralny N do odpowiednich zacisków zgodnie ze schematem.
- Uruchomienie: Podaj napięcie zasilające i sprawdź, czy wszystkie trzy wyświetlacze LED wskazują stabilne wartości dla każdej z faz.
- Ciągłe monitorowanie: Obserwuj wskazania w czasie rzeczywistym. Znaczne różnice między fazami mogą sygnalizować asymetrię lub usterkę w instalacji.
Zawartość zestawu
- 1 × Cyfrowy amperomierz trójfazowy (1–100A, AC 80–500V, szyna DIN 35mm)
Najczęściej zadawane pytania
Czy można go użyć w sieciach jednofazowych?
Nie. Urządzenie jest zaprojektowane wyłącznie do pracy w układach trójfazowych z przewodem neutralnym. W instalacjach jednofazowych należy zastosować dedykowany miernik jednokanałowy.
Czy wymagane jest użycie przekładników prądowych (CT)?
Nie, o ile natężenie prądu na każdej z faz nie przekracza 100A. Podłączenie jest bezpośrednie, bez konieczności stosowania dodatkowych akcesoriów.
Czy urządzenie wyświetla wartości dla wszystkich 3 faz jednocześnie?
Tak. Trzy niezależne wyświetlacze LED pokazują natężenie prądu dla L1, L2 i L3 w tym samym czasie – nie ma potrzeby ręcznego przełączania między fazami.
Gdzie można zainstalować ten miernik? Czy stopień IP20 oznacza odporność na wodę?
IP20 oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm, ale nie zapewnia ochrony przed wodą ani wilgocią. Urządzenie należy montować wyłącznie wewnątrz zamkniętych rozdzielnic, w suchych i kontrolowanych warunkach.
