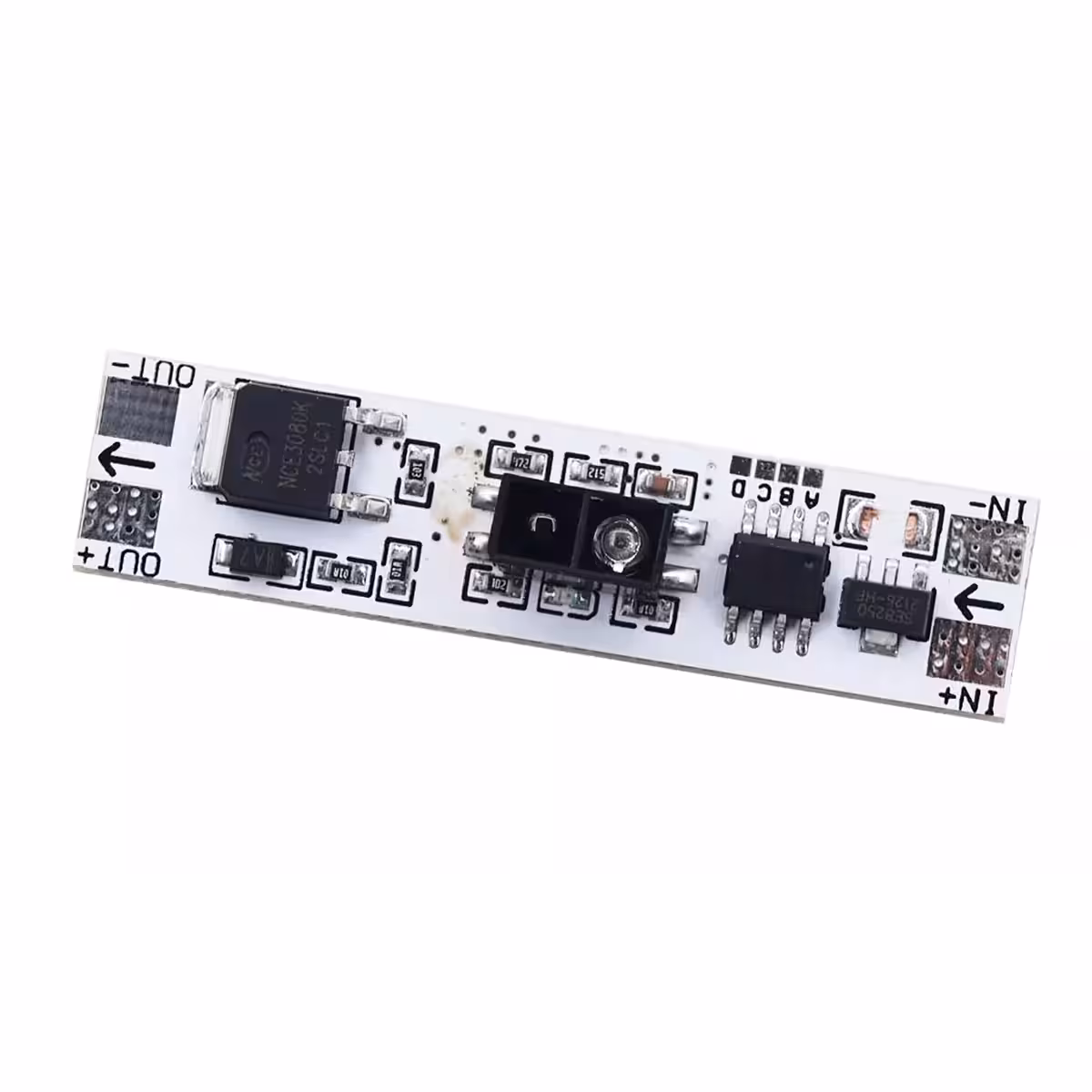

Bezdotykowy włącznik z czujnikiem IR – włączaj i ściemniaj światło bez dotykania

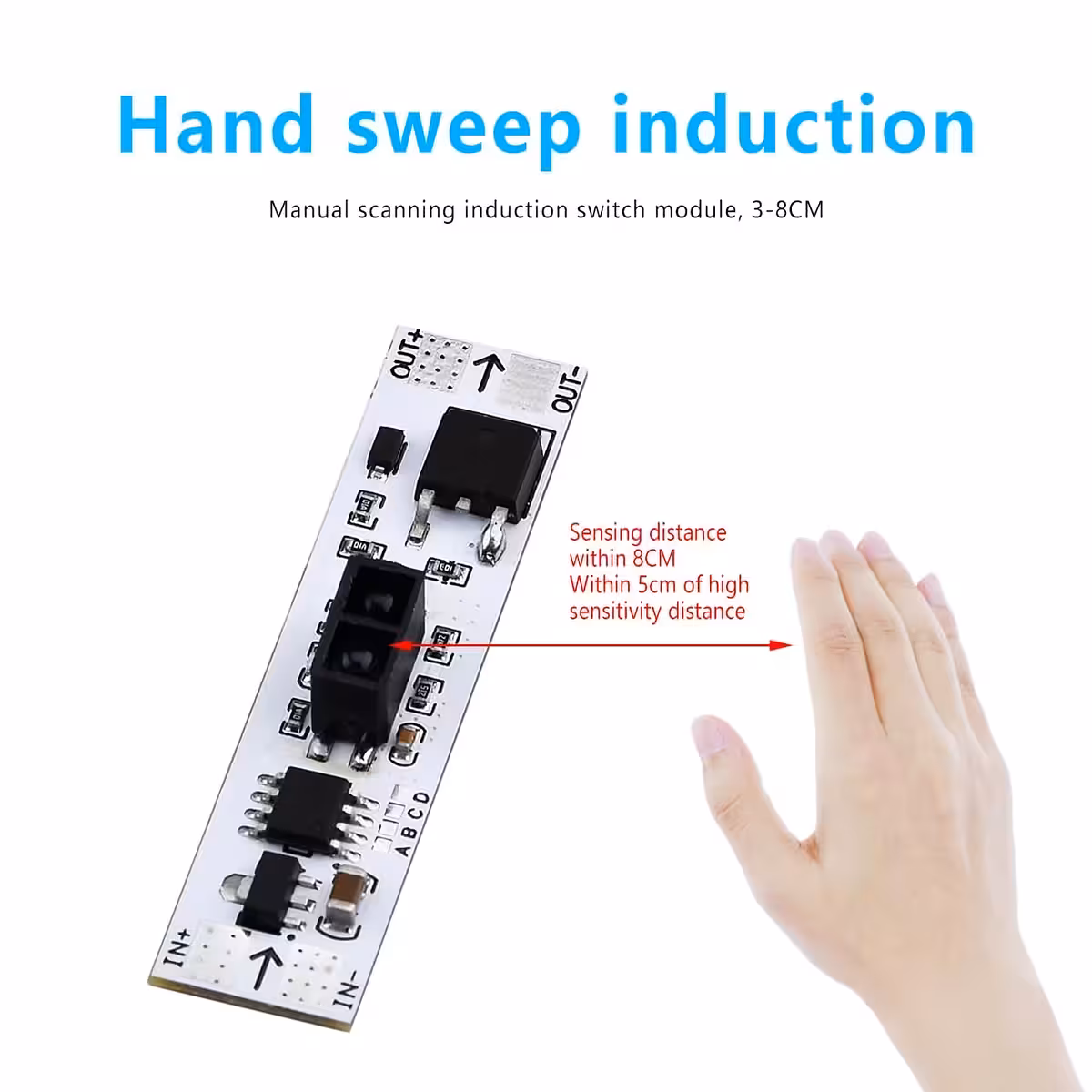

Zajęte ręce w kuchni? Zabrudzone dłonie w warsztacie? A może wysokie wymagania higieniczne w łazience? Są sytuacje, w których klasyczny włącznik staje się niewygodny lub niepraktyczny. Wystarczy jeden ruch dłonią w odległości 3–8 cm od czujnika, aby włączyć, wyłączyć lub płynnie wyregulować jasność taśmy LED.

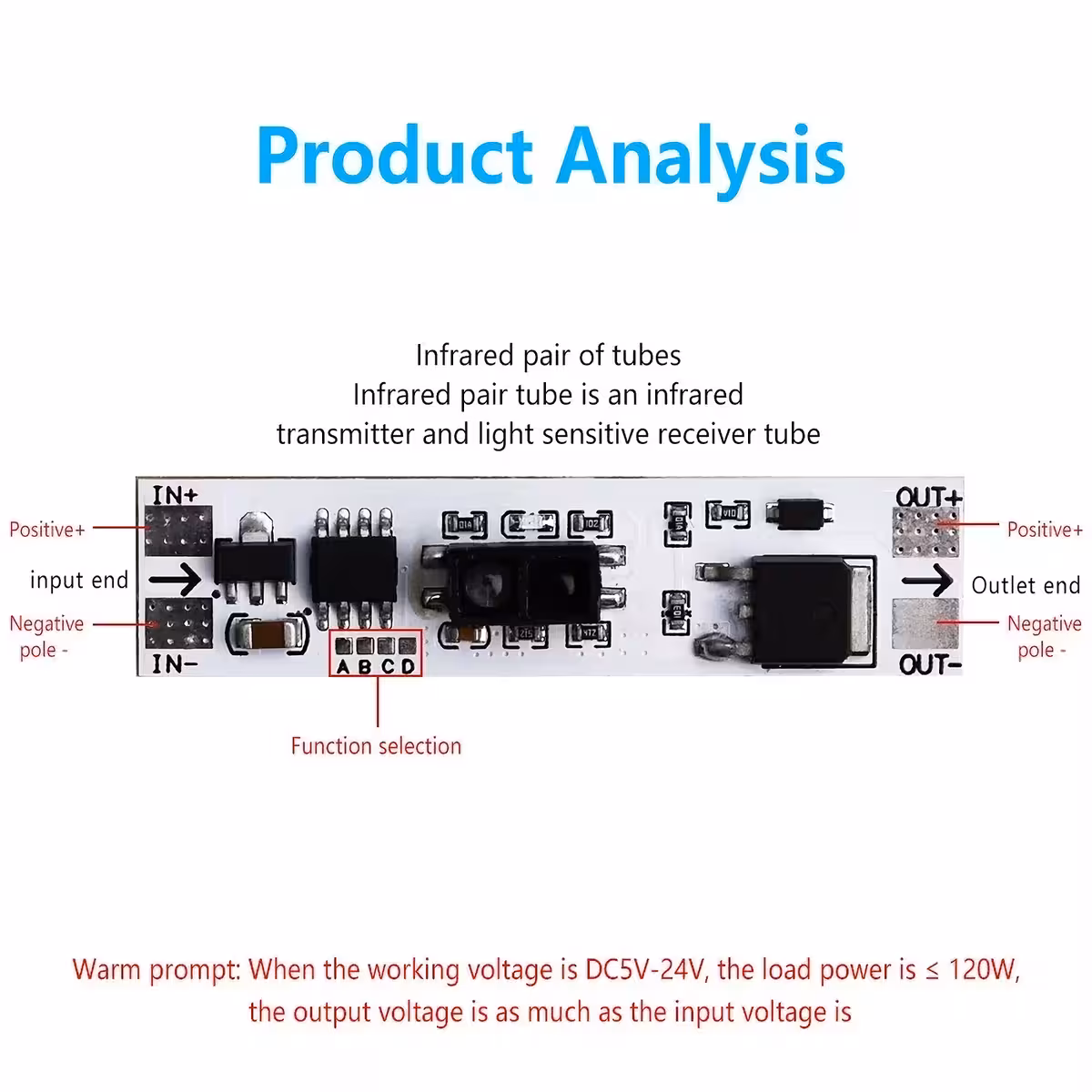

Uwaga: Domyślne ustawienie fabryczne to tryb ON/OFF. Funkcje zaawansowane (ściemniacz, płynne rozjaśnianie/wygaszanie) aktywuje się poprzez zmostkowanie pinów A, B, C lub D na płytce, zgodnie z poniższą instrukcją.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Zero kontaktu, zero zabrudzeń — wykrywa gest dłoni z odległości 3–8 cm, eliminując potrzebę dotykania włącznika i zostawiania odcisków palców na meblach.
- ON/OFF i ściemniacz w jednym module — krótkie machnięcie włącza lub wyłącza światło; dłuższe przytrzymanie dłoni płynnie reguluje natężenie oświetlenia.
- Kompatybilność z 5V, 12V i 24V DC — współpracuje z większością instalacji LED bez konieczności stosowania dodatkowych przetwornic.
- Obciążalność do 3A / 36W — wystarczająca moc do zasilenia 2–3 metrów gęstej taśmy LED lub oświetlenia podszafkowego.
- Funkcja Fade in / fade out — światło rozjaśnia się i wygasza płynnie, co jest znacznie przyjemniejsze dla wzroku.

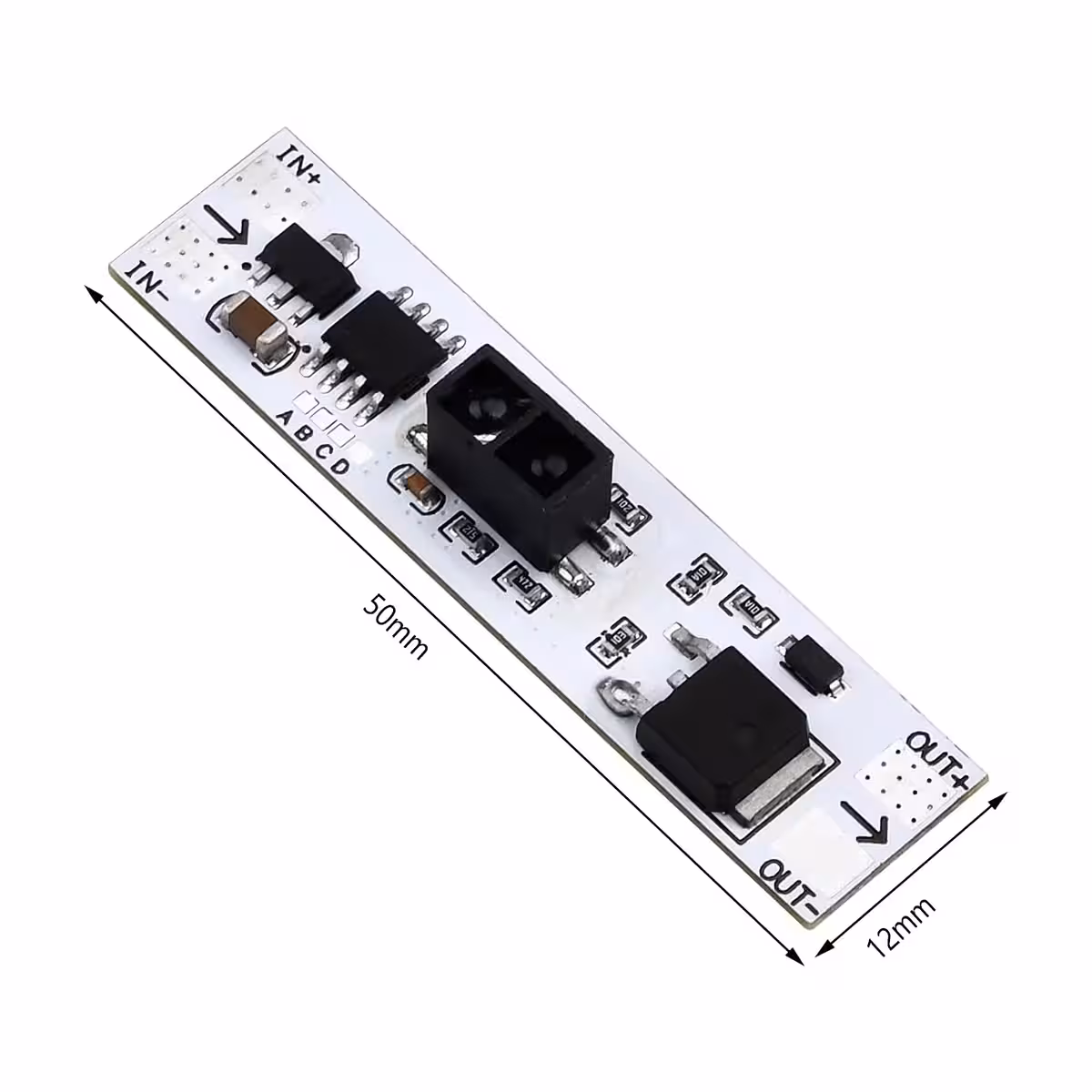

- Kompaktowe wymiary 50 × 12 × 7,9 mm — moduł łatwo ukryć za panelem meblowym, w profilu aluminiowym lub pod lustrem.
- Plug-and-play — gotowy do pracy w trybie ON/OFF od razu po podłączeniu, bez konieczności programowania.
Szczegóły i wydajność
Czujnik zbliżeniowy na podczerwień (IR) reaguje w ułamku sekundy na ruch dłoni, nie będąc przy tym podatnym na zakłócenia wywołane oświetleniem otoczenia. Wyjście PWM zapewnia płynną i precyzyjną regulację jasności bez efektu migotania. Wbudowany tranzystor obsługuje prąd ciągły 3A, a strefa detekcji skalibrowana na 3–8 cm skutecznie minimalizuje ryzyko przypadkowego załączenia światła.
| Parametr | Wartość / Szczegóły |
|---|---|
| Napięcie zasilania | 5V / 12V / 24V DC |
| Maksymalny prąd wyjściowy | 3A |
| Maksymalna moc | 36W |
| Typ czujnika | Podczerwień (IR) zbliżeniowy |
| Zasięg detekcji | 3 – 8 cm |
| Tryby pracy | ON/OFF, Ściemniacz (fade in/out) |
| Metoda sterowania | Gest dłoni (bezdotykowo) |
| Kompatybilność | Oświetlenie LED DC (taśmy, moduły, spoty) |
| Wymiary modułu | 50 × 12 × 7,9 mm |
| Sposób podłączenia | Punkty lutownicze na PCB |
Instrukcja programowania i użytkowania

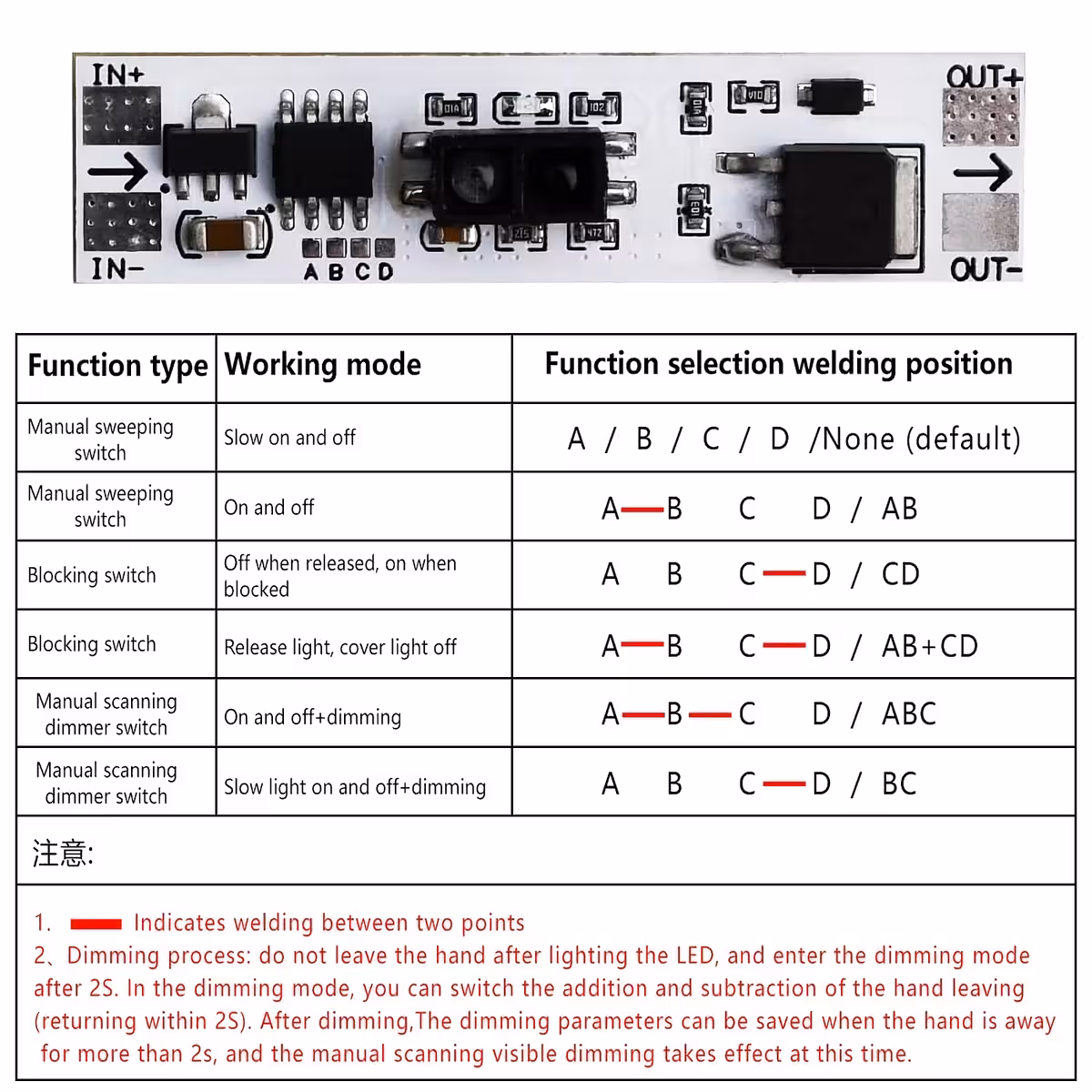

- Tryb domyślny (ON/OFF): Bez żadnych modyfikacji moduł działa jako zwykły włącznik/wyłącznik. Nie wymaga konfiguracji.

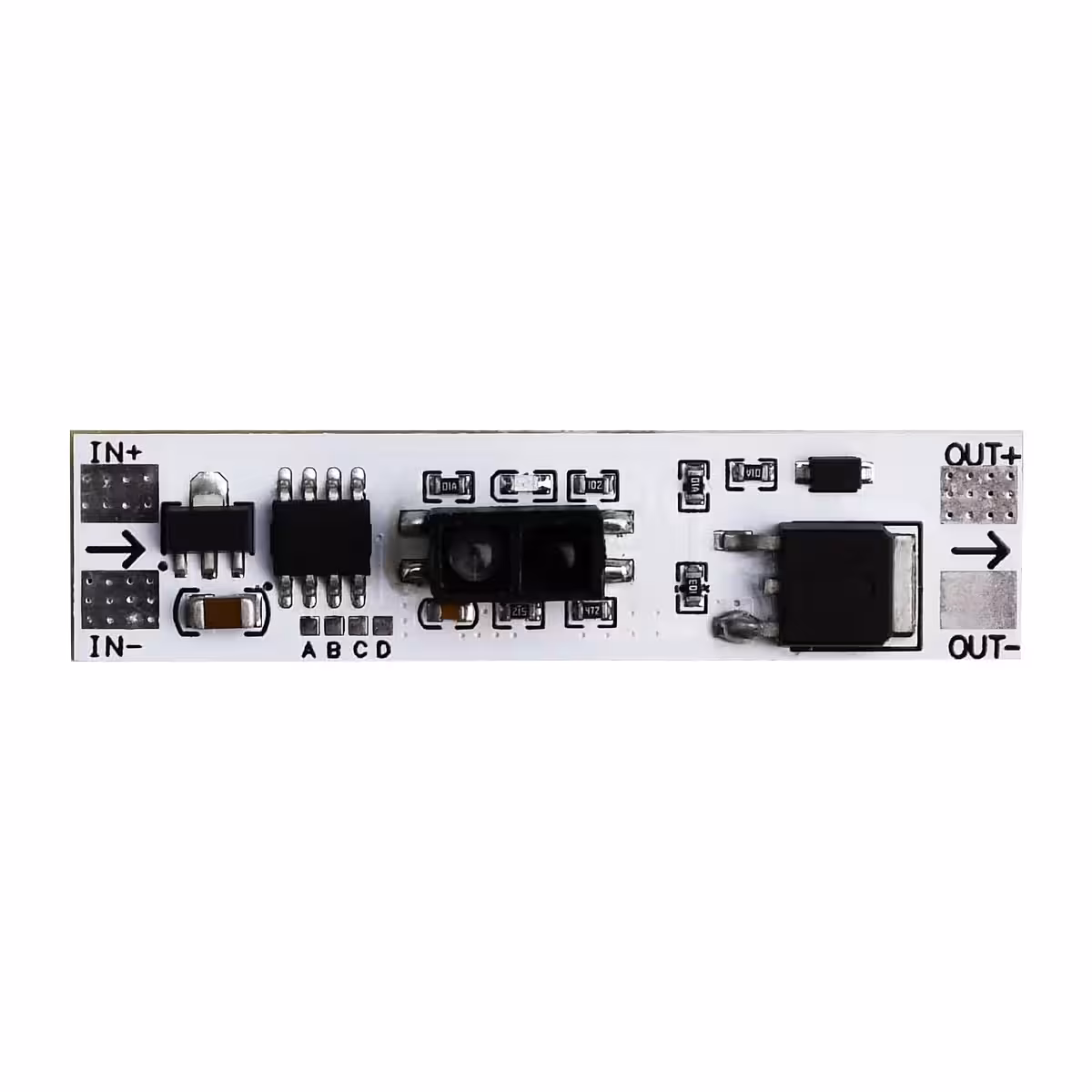

- Aktywacja ściemniacza: Zmostkuj (połącz) piny A i B na płytce PCB. Krótkie machnięcie włącza/wyłącza światło, a przytrzymanie dłoni przed czujnikiem powoduje płynną zmianę jasności.
- Aktywacja Fade In / Fade Out: Zmostkuj piny C i D, aby uzyskać efekt łagodnego rozjaśniania i wygaszania światła.
- Konfiguracje zaawansowane: Piny A, B, C, D można łączyć w różnych kombinacjach zgodnie z dokumentacją modułu.

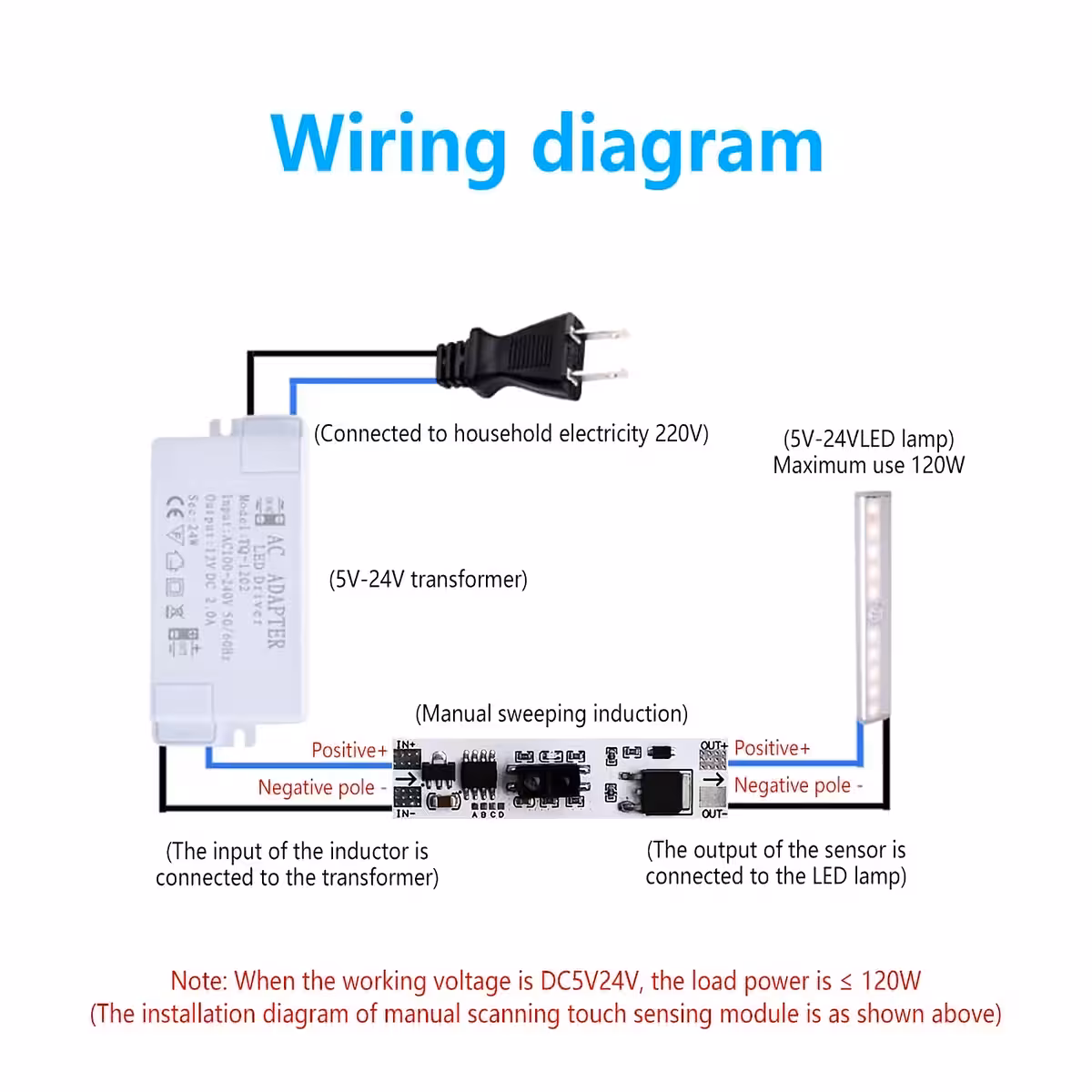

- Podłączenie elektryczne: Podłącz zasilanie dodatnie (+) do wejścia VCC, masę (–) do GND, a wyjście OUT do dodatniego bieguna taśmy LED. Wymagana wspólna masa z zasilaczem.
- Testowanie: Po podłączeniu zasilania zbliż dłoń na 3–8 cm. Dioda LED na płytce potwierdzi wykrycie ruchu.
Zawartość zestawu
- 1 × Moduł włącznika bezdotykowego z czujnikiem IR i ściemniaczem
Najczęściej zadawane pytania
Czy współpracuje ze standardowymi taśmami LED 12V?
Tak, jest w pełni kompatybilny z jednokolorowymi taśmami LED 12V DC. Pamiętaj, aby całkowity pobór mocy nie przekraczał 3A (maks. 36W przy 12V).
Czy światło włączy się przypadkowo, gdy przejdę obok?
Nie. Strefa detekcji jest ograniczona do 3–8 cm, więc czujnik nie reaguje na ruch w większej odległości. Unikaj montażu naprzeciwko powierzchni silnie odbijających światło.
Czy potrzebuję specjalnego oprogramowania?
Nie. Moduł działa od razu po wyjęciu z pudełka. Dodatkowe funkcje aktywuje się fizycznie poprzez zmostkowanie odpowiednich pinów na płytce – bez kodowania czy aplikacji.
Czy obsłuży żarówki E27 lub urządzenia na 230V?
Nie. Moduł jest przeznaczony wyłącznie do urządzeń niskonapięciowych DC (taśmy LED, moduły 5V/12V/24V). Nie wolno podłączać go do sieci 230V AC.
