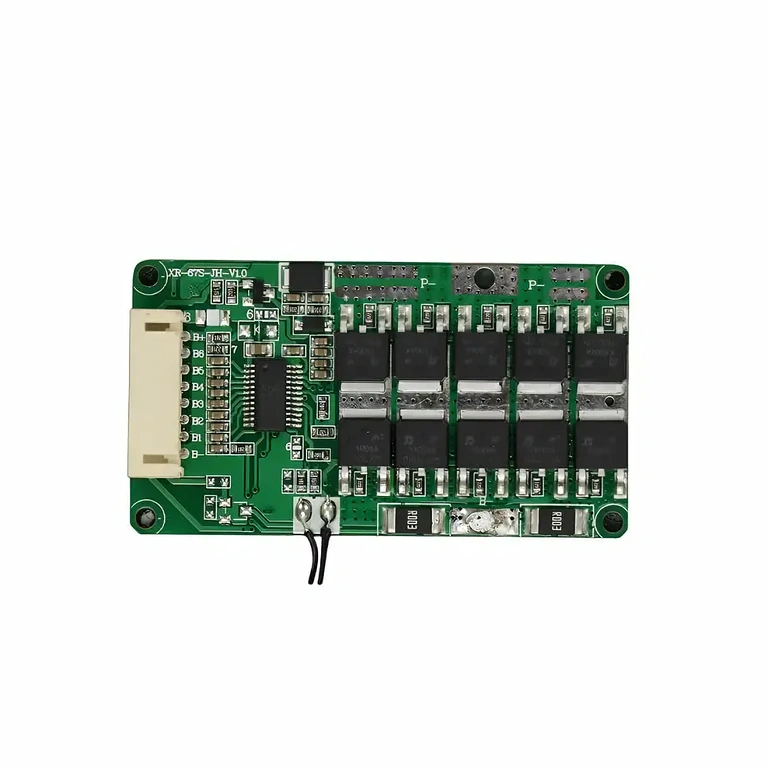

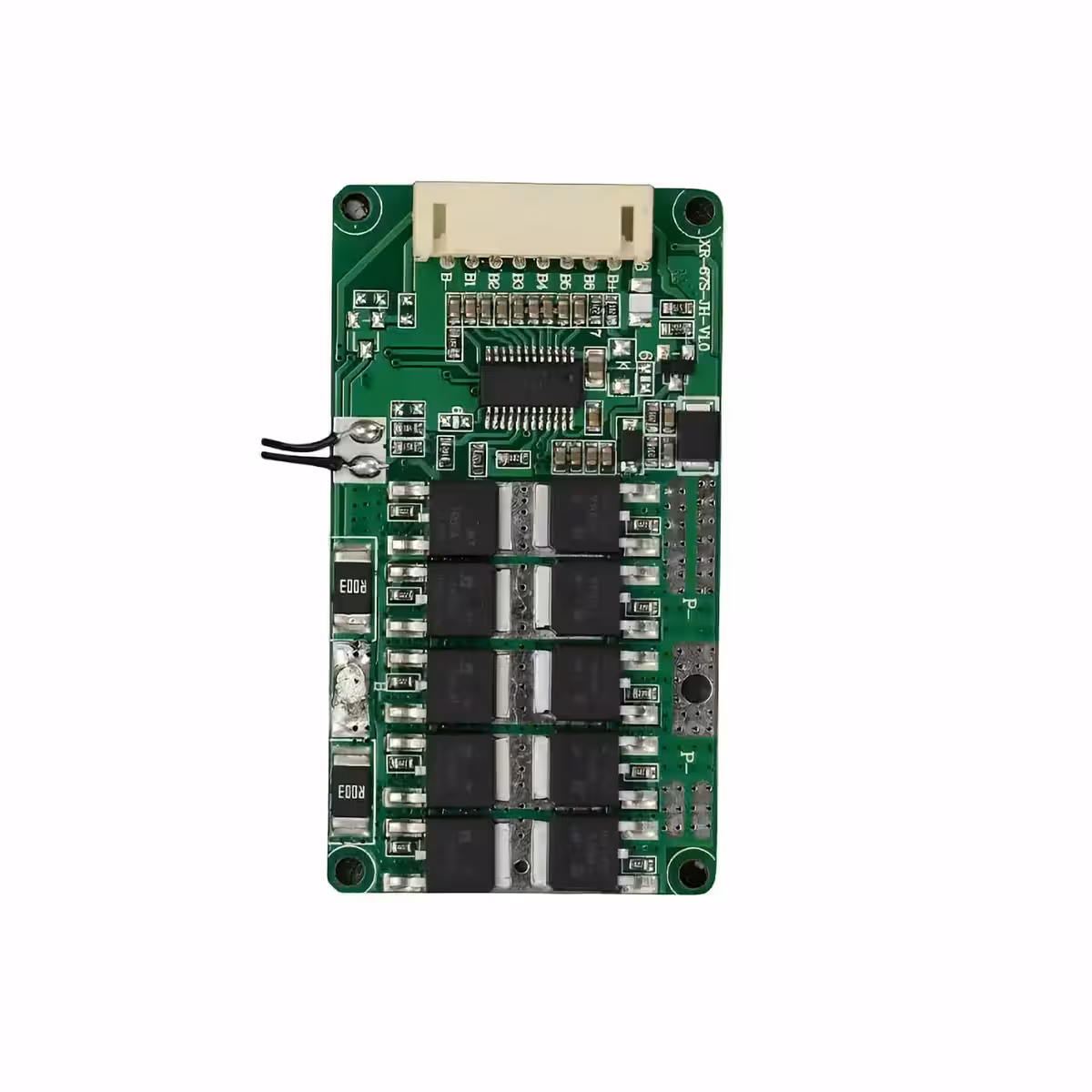

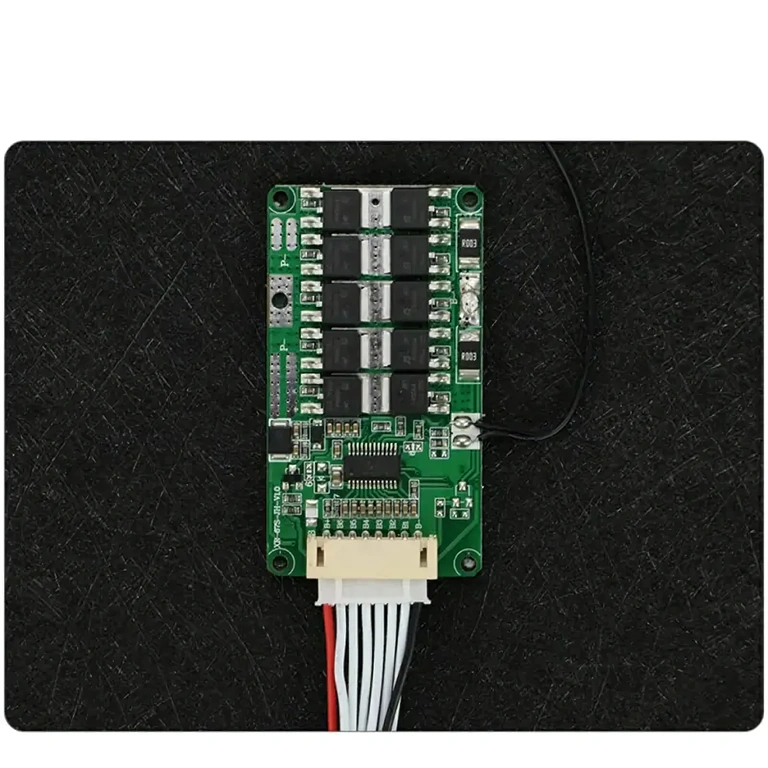

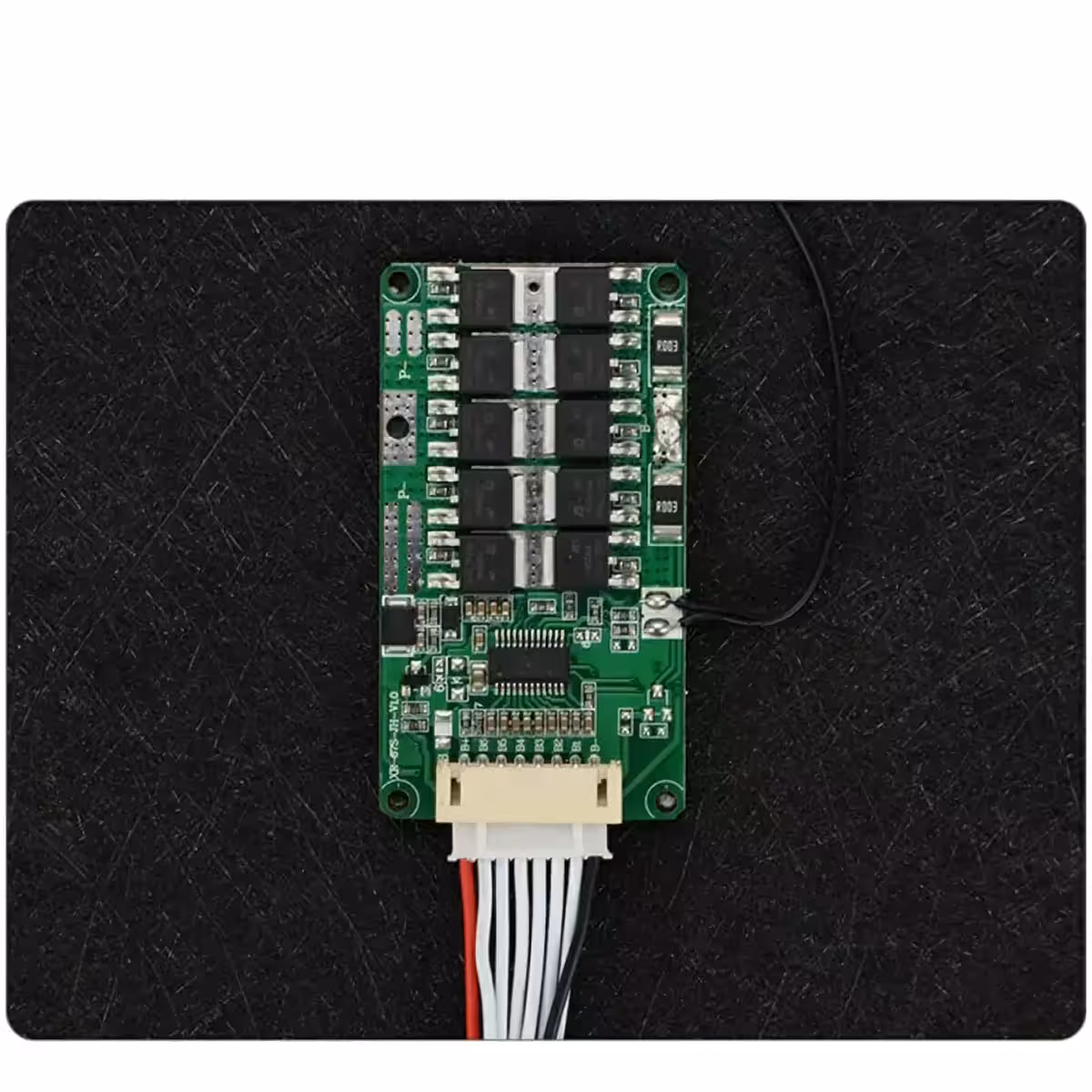

BMS 7S 24V 25A – Kompleksowa ochrona Twojego pakietu akumulatorów Li-Ion 18650
Budujesz pakiet akumulatorów 18650 do roweru elektrycznego, systemu off-grid lub własnego projektu DIY? Bez odpowiednio dobranego układu BMS ogniwa z czasem tracą równowagę, ulegają przeładowaniu lub głębokiemu rozładowaniu, co drastycznie skraca ich żywotność. Moduł BMS 7S 24V 25A to rozwiązanie, które stale monitoruje napięcie każdej sekcji, automatycznie balansuje ogniwa i odcina zasilanie w razie wykrycia nieprawidłowości, chroniąc Twój pakiet przed uszkodzeniem.
Uwaga: Moduł przeznaczony wyłącznie do ogniw Li-Ion o napięciu nominalnym 3.7V (np. 18650). Nie zaleca się stosowania z ogniwami LiFePO4 lub LiPo bez wcześniejszej weryfikacji progów napięciowych.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- 5-stopniowa ochrona — zabezpieczenia przed przepięciem, nadmiernym rozładowaniem, przeciążeniem prądowym, zwarciem oraz przegrzaniem działają w czasie rzeczywistym.
- Automatyczny balans 4.15V ± 0.025V — słabsze ogniwa są wyrównywane podczas każdego cyklu ładowania, co zapewnia równomierną pracę całego pakietu.
- Prąd chwilowy 60A — silniki elektryczne przy starcie pobierają duży prąd; wysoka wydajność chwilowa zapobiega niepożądanemu wyłączaniu się zabezpieczenia.
- Niski pobór prądu w trybie czuwania ≤30μA — minimalny wpływ na samorozładowanie pakietu podczas dłuższego przechowywania.
- Niska rezystancja wewnętrzna ≤20mΩ — minimalizuje straty energii i nagrzewanie się modułu nawet przy dużym obciążeniu.
- Zintegrowany czujnik termiczny — automatyczne odcięcie przy 50°C (ładowanie) i 70°C (rozładowanie) bez konieczności montażu dodatkowych elementów.
- Kompaktowe wymiary 60 × 33 × 7 mm — łatwy montaż w niemal każdej obudowie akumulatora DIY.
Szczegóły techniczne i wydajność
Moduł wykorzystuje architekturę Common Port (wspólny port) — ten sam konektor B-/P- obsługuje zarówno ładowarkę, jak i odbiornik, co znacząco upraszcza okablowanie. Prąd ciągły 25A pozwala na bezproblemową obsługę silników 24V, małych inwerterów czy systemów fotowoltaicznych, a prąd chwilowy 60A skutecznie absorbuje skoki napięcia przy rozruchu. Progi 4.25V dla przeładowania oraz 2.7V dla rozładowania zostały precyzyjnie skalibrowane, aby zapewnić optymalne warunki pracy chemii Li-Ion.
| Parametr | Wartość / Szczegóły |
|---|---|
| Model | BMS 7S 24V 25A |
| Konfiguracja ogniw | 7S (7 × 3.7V = 25.9V nominalnie) |
| Prąd rozładowania ciągły | 25A |
| Prąd rozładowania chwilowy | 60A (szczytowy) |
| Maksymalny prąd ładowania | 20A |
| Napięcie ochrony przed przeładowaniem | 4.25V ± 0.025V / ogniwo |
| Napięcie ochrony przed rozładowaniem | 2.7V ± 0.08V / ogniwo |
| Napięcie balansowania | 4.15V ± 0.025V |
| Prąd balansowania | 40mA |
| Ochrona termiczna ładowania | Odcięcie przy 50°C |
| Ochrona termiczna rozładowania | Odcięcie przy 70°C |
| Pobór prądu w trybie czuwania | ≤30μA |
| Rezystancja wewnętrzna | ≤20mΩ |
| Wymiary | 60 × 33 × 7 mm |
| Metoda podłączenia | Wspólny port (Common Port) |
| Kompatybilna chemia | Li-Ion 3.7V (np. 18650) |

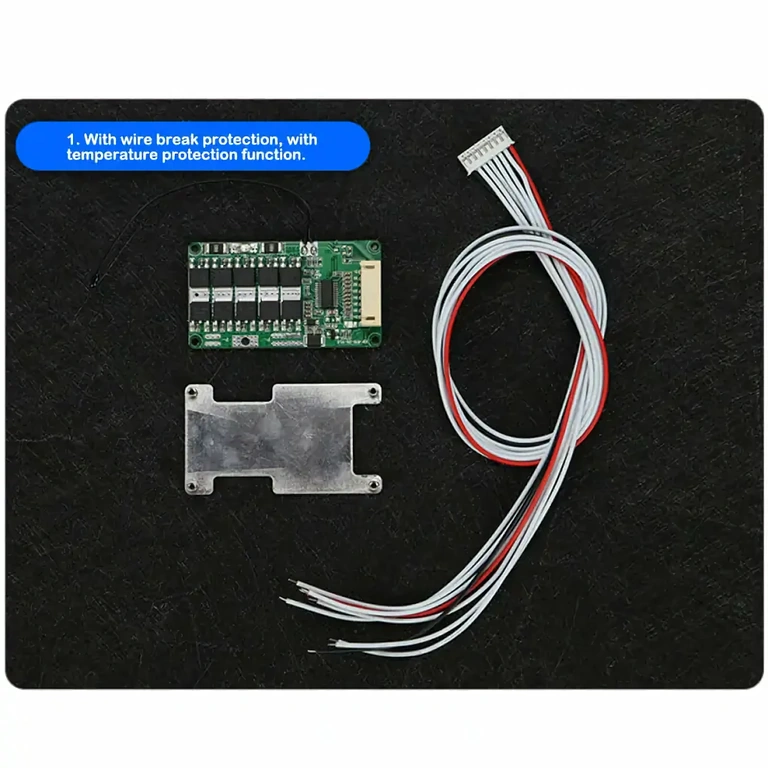

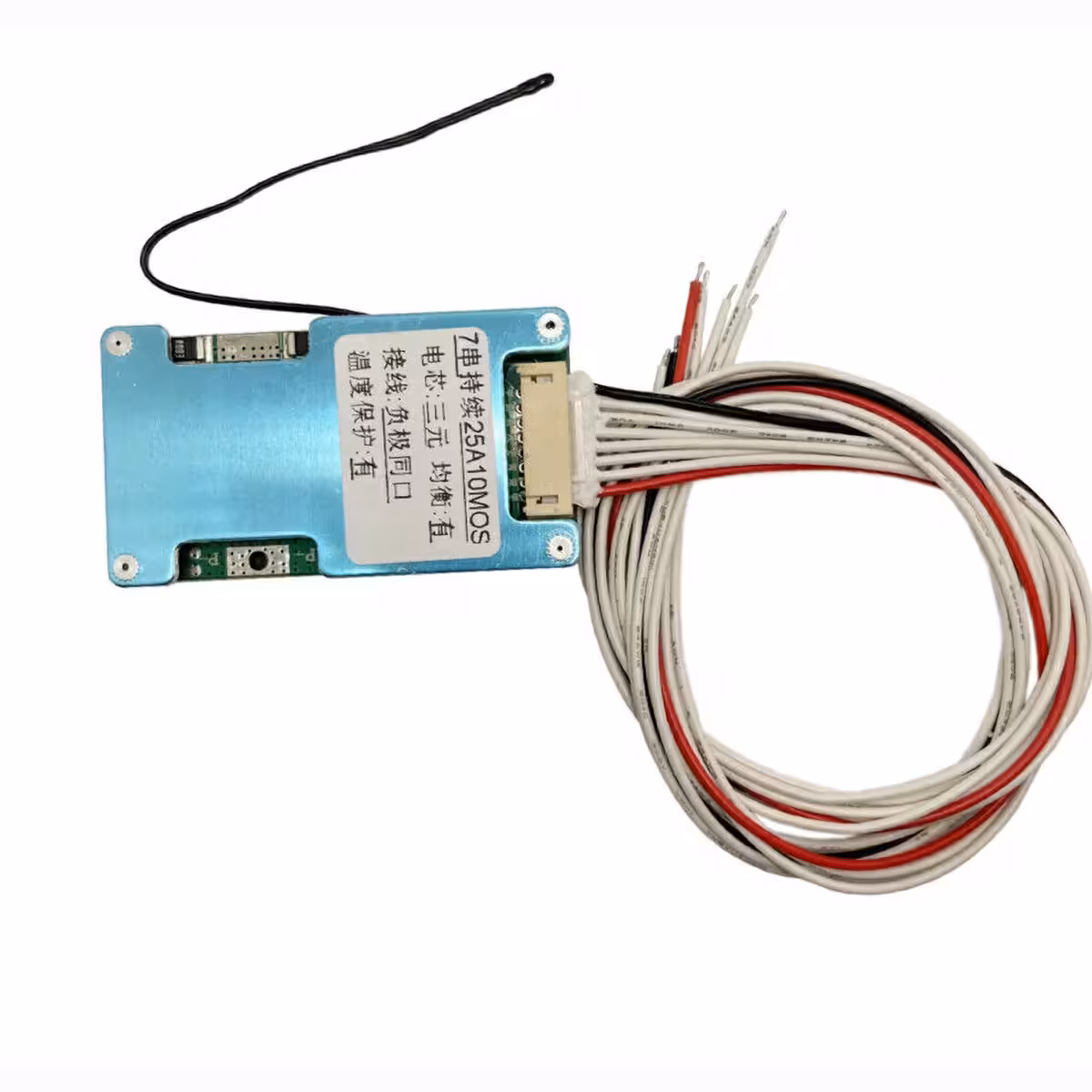

Zawartość zestawu
- 1 × Moduł zabezpieczający BMS 7S 24V 25A
- 1 × Zainstalowany czujnik temperatury
- Zestaw przewodów połączeniowych (40 cm)
Najczęściej zadawane pytania (FAQ)
Czy BMS współpracuje z dowolnymi ogniwami 18650?
Tak. Kompatybilność zależy od napięcia nominalnego (3.7V), a nie od pojemności (mAh). Możesz stosować ogniwa o dowolnej pojemności, np. 2000mAh, 2500mAh czy 3000mAh – BMS będzie działał poprawnie, a pojemność wpłynie jedynie na całkowity czas pracy urządzenia.
Czy mogę użyć tego modułu do roweru lub hulajnogi elektrycznej 24V?
Tak, to jedno z najczęstszych zastosowań. Prąd ciągły 25A jest wystarczający dla typowych silników 24V, a chwilowa wydajność 60A zapobiega wyłączaniu się BMS-a podczas startu. Przed montażem warto jednak upewnić się, że pobór prądu silnika nie przekracza parametrów modułu.

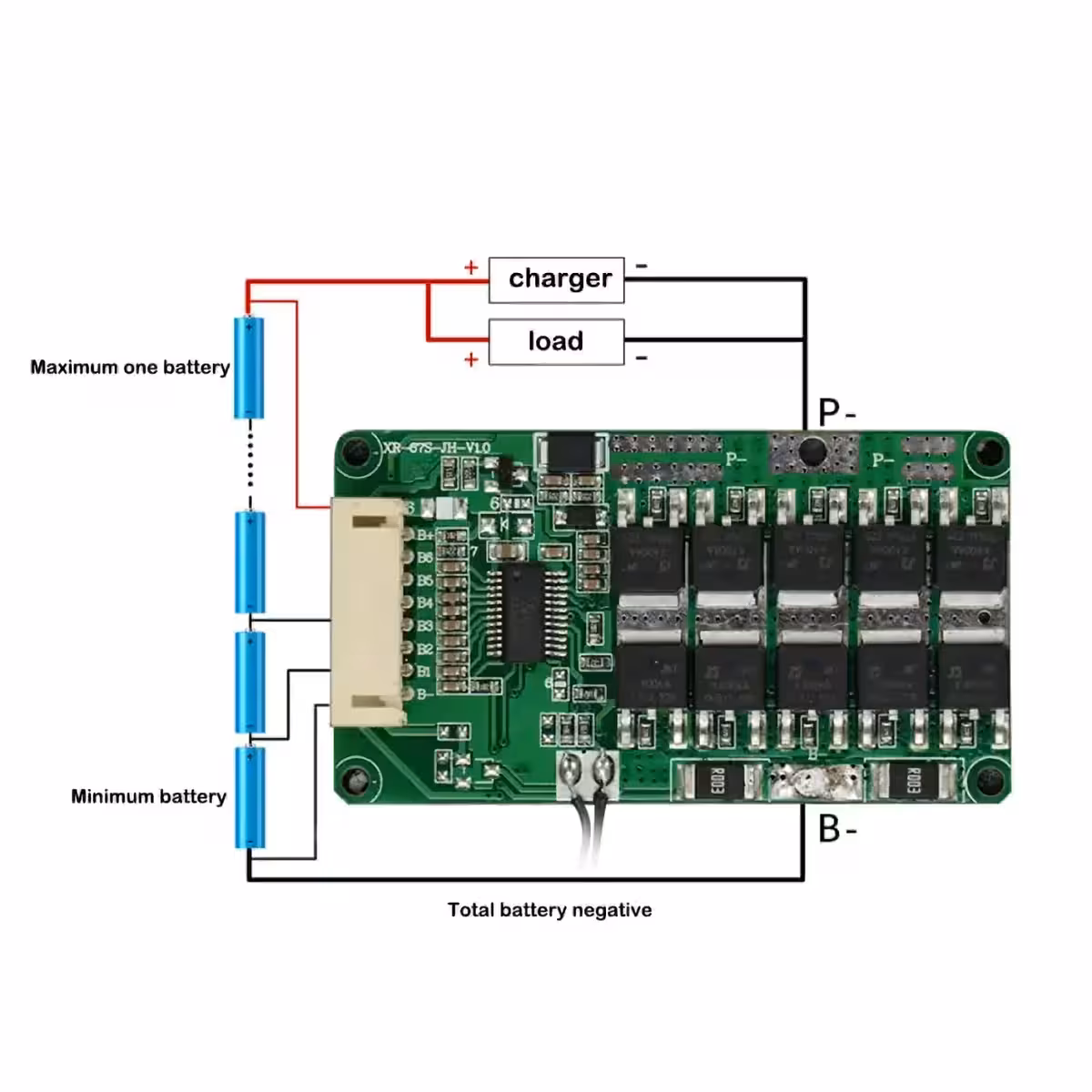

Co oznacza „wspólny port” i jak go podłączyć?
Oznacza to, że do podłączenia ładowarki oraz odbiornika używasz tych samych punktów (B- i P-). Upraszcza to instalację, ponieważ nie musisz prowadzić osobnych przewodów. Pamiętaj jednak o zachowaniu poprawnej polaryzacji – odwrotne podłączenie może trwale uszkodzić tranzystory MOSFET.
Czy czujnik temperatury wymaga dodatkowego montażu?

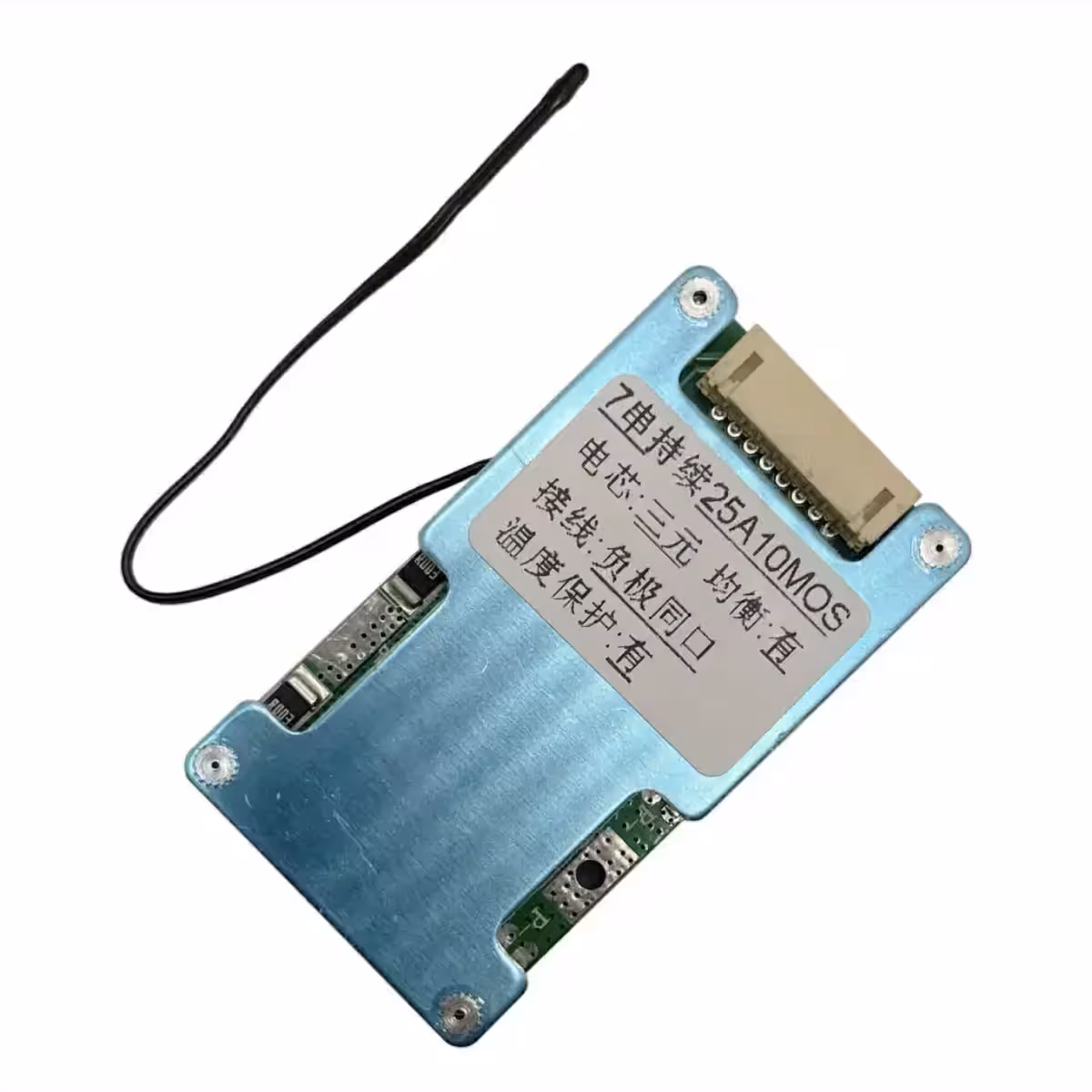

Nie. Czujnik jest fabrycznie zainstalowany i gotowy do pracy. Monitoruje temperaturę płytki oraz ogniw, automatycznie odcinając zasilanie w przypadku przekroczenia bezpiecznych wartości (50°C przy ładowaniu i 70°C przy rozładowaniu).

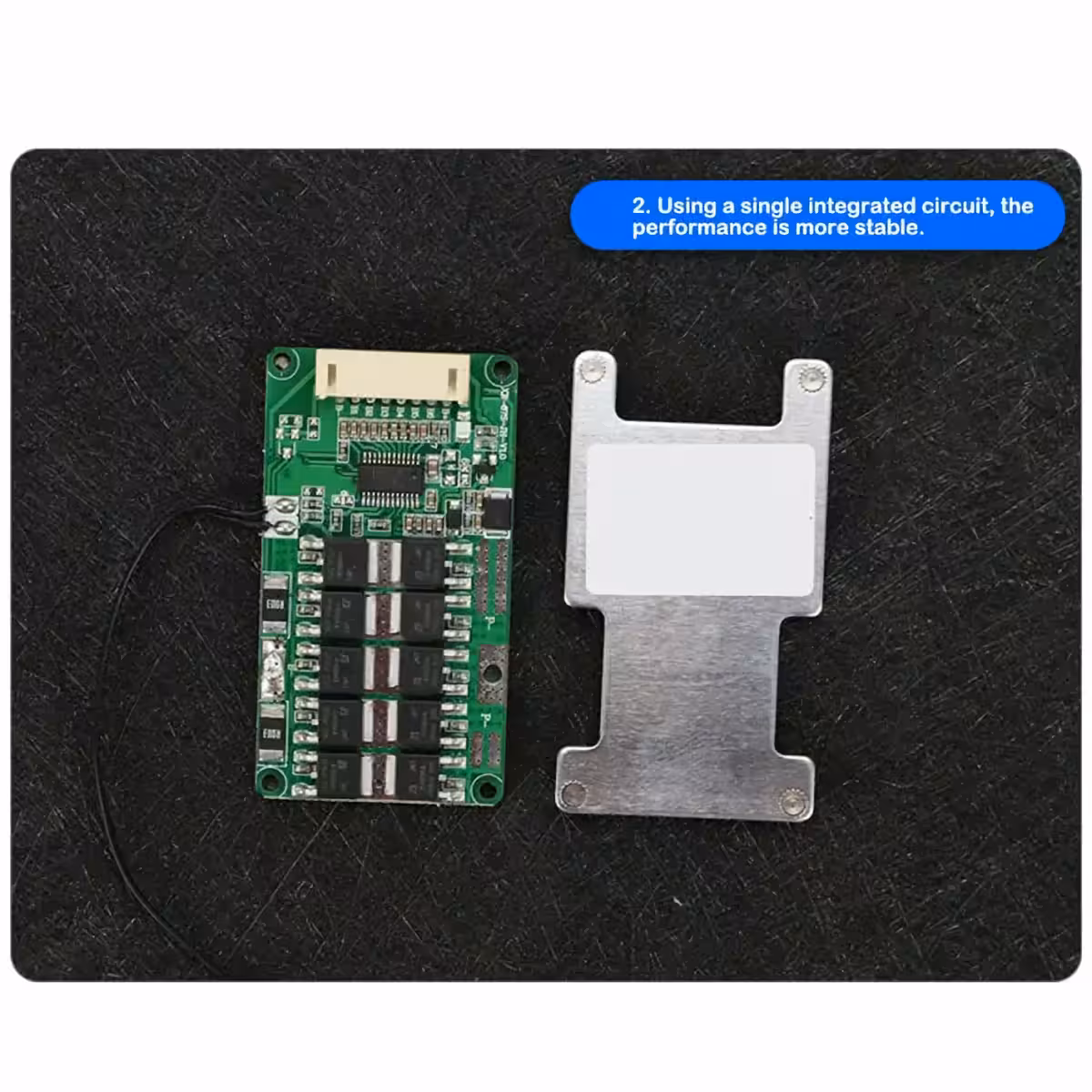

Galeria zdjęć
