Cyfrowy obrotomierz z czujnikiem Halla NPN – precyzyjny pomiar obrotów w ciągniku, kombajnie czy tokarce, bez problemów z montażem
Wiesz, że silnik pracuje zbyt ciężko lub zbyt lekko, ale nie masz jak tego dokładnie sprawdzić? Bez wyraźnego odczytu obrotów, regulacje wykonuje się „na słuch” — a to kosztuje czas i przyspiesza zużycie sprzętu. Cyfrowy obrotomierz LED z czujnikiem Halla NPN pokazuje w czasie rzeczywistym, ile obrotów na minutę wykonuje wał, z precyzją ±2 obr./min przy prędkościach poniżej 5000 obr./min.
Uwaga: Zestaw zawiera obrotomierz, czujnik Halla NPN oraz magnes 10×2 mm. Nie musisz dokupować żadnych dodatkowych elementów do instalacji.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Niebieski wyświetlacz LED widoczny w pełnym słońcu — cyfry o wysokości 0,56 cala są czytelne nawet w kabinie ciągnika czy w jasnym warsztacie, nie tylko wewnątrz pomieszczeń.
- Odświeżanie ponad 3 razy na sekundę — nie odczytujesz opóźnionej średniej, lecz aktualną prędkość obrotową, co jest kluczowe przy regulacji gazu czy monitorowaniu obciążenia silnika.
- Zasilanie 12V i 24V — to samo urządzenie sprawdzi się zarówno w mniejszym ciągniku 12V, jak i w kombajnie 24V, bez konieczności stosowania przetwornic.
- Precyzja ±2 obr./min poniżej 5000 obr./min — przy 540 obr./min (standardowy WOM), maksymalny błąd wynosi zaledwie 2 obroty na minutę. Wystarczająco dokładnie do każdej profesjonalnej regulacji mechanicznej.
- Czujnik bezdotykowy — magnes montuje się na wale, a czujnik umieszcza w odległości 1–10 mm. Brak tarcia oznacza brak dodatkowego zużycia części.
- Standardowy otwór montażowy 76×39 mm — pasuje do większości fabrycznych paneli sterowniczych bez konieczności przerabiania obudowy czy konsoli.
Szczegóły i wydajność

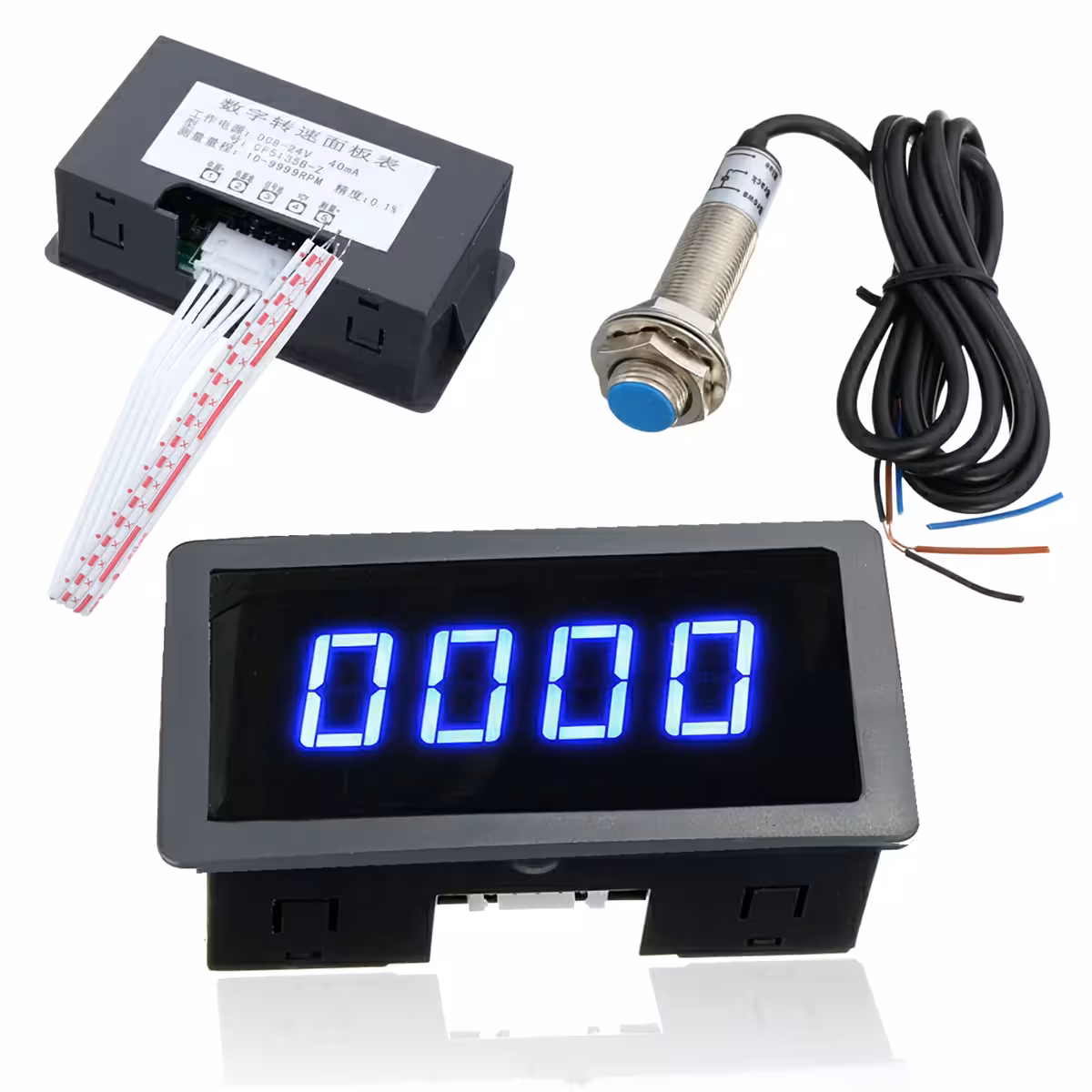

Sercem tego obrotomierza jest cyfrowy moduł LED z niebieskimi cyframi o wysokości 0,56 cala oraz częstotliwością odpowiedzi 100 Hz — co oznacza, że urządzenie błyskawicznie reaguje na zmiany prędkości obrotowej. Zakres 5–9999 obr./min sprawia, że nadaje się zarówno do wolnoobrotowych wałków WOM, jak i wysokoobrotowych silników elektrycznych.
Czujnik Halla NPN wykrywa przejście magnesu zamontowanego na wale bez kontaktu fizycznego, w odległości regulowanej w zakresie 1–10 mm. Przewód o długości 1 metra zapewnia swobodę montażu w różnych konfiguracjach, a temperatura pracy od –10°C do +60°C gwarantuje niezawodność zarówno zimą w polu, jak i latem w nagrzanym warsztacie.
| Parametr | Wartość / Szczegóły |
|---|---|
| Typ wyświetlacza | LED niebieski, cyfry 0,56 cala |
| Napięcie zasilania | DC 8V – 24V (kompatybilny z 12V i 24V) |
| Zakres pomiarowy | 5 – 9999 obr./min |
| Precyzja | ±2 obr./min poniżej 5000 obr./min / ±3 obr./min powyżej 5000 obr./min |
| Częstotliwość odświeżania | >3 razy / sekundę |
| Częstotliwość odpowiedzi | 100 Hz |

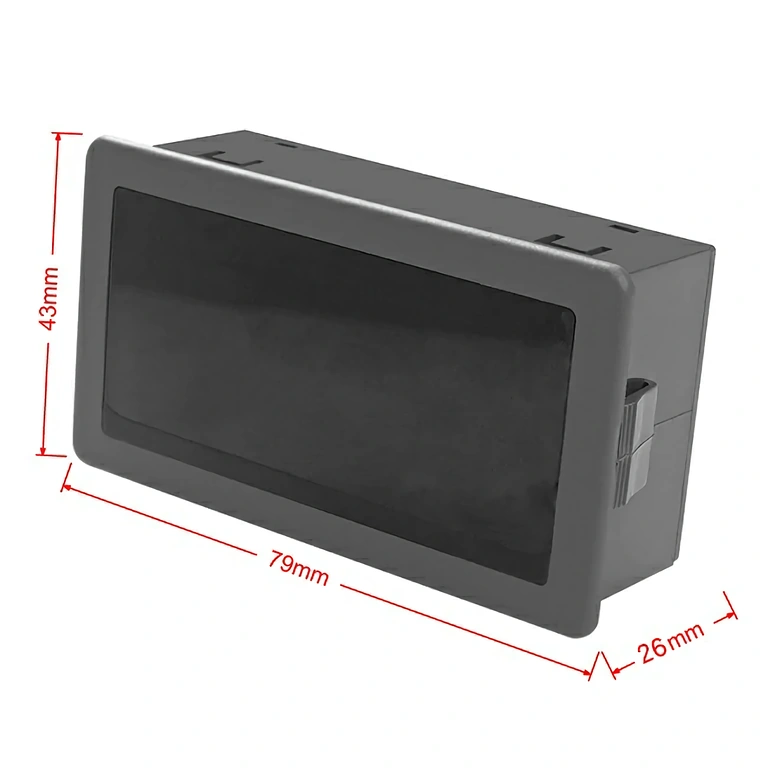

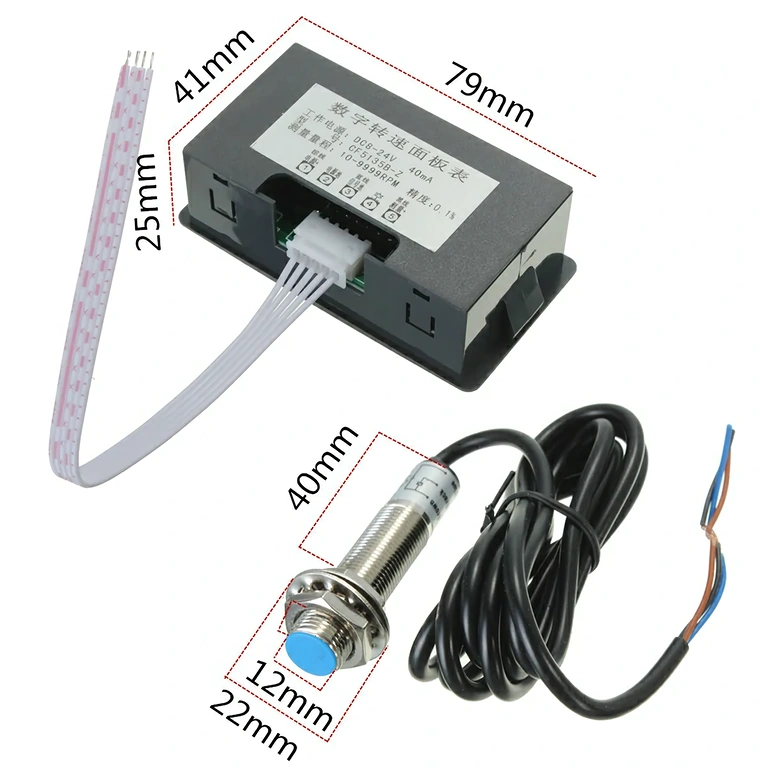

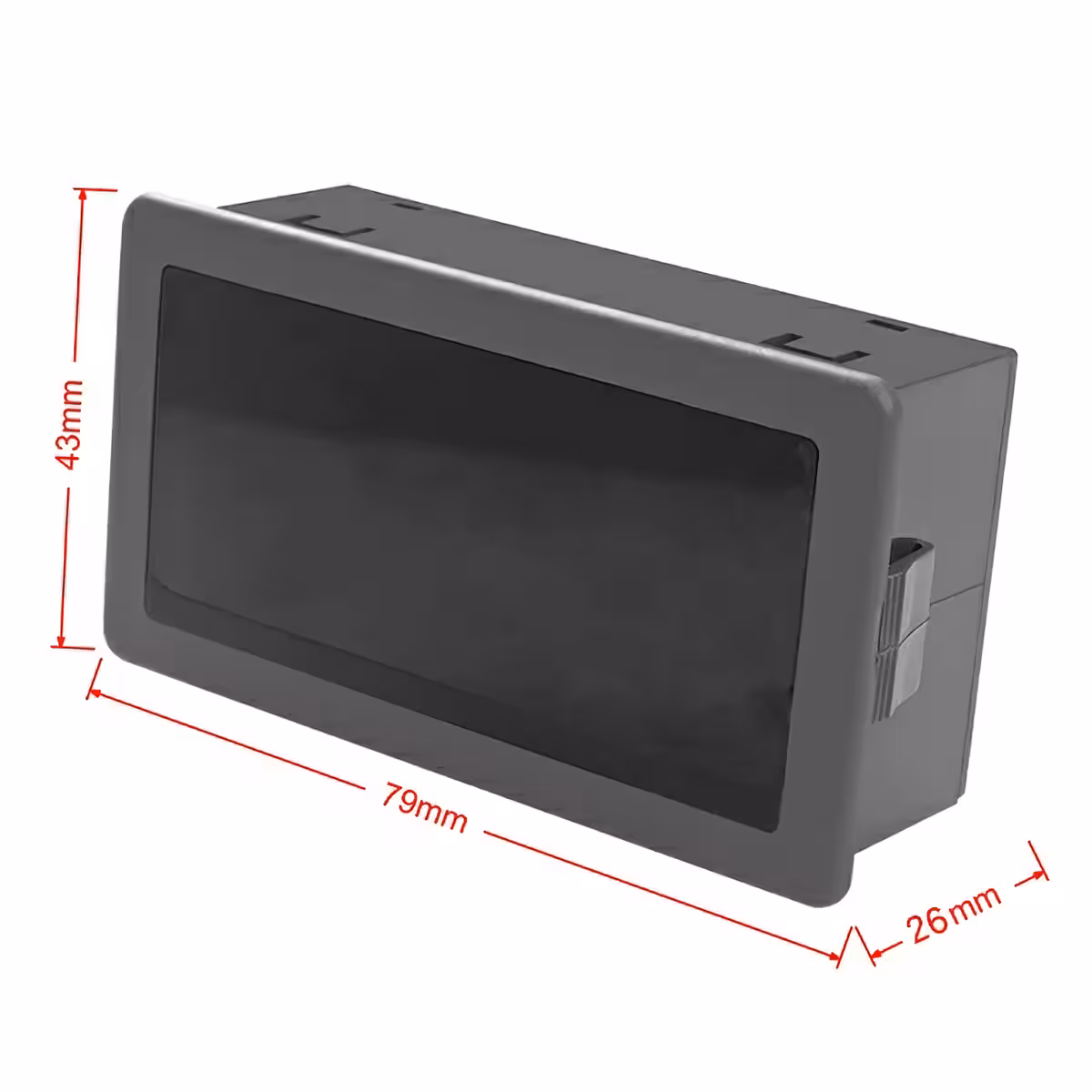

| Wymiary urządzenia | 79 × 42 × 25 mm |
| Wymiary otworu montażowego | 76 × 39 mm |
| Typ czujnika | Halla NPN z detekcją magnetyczną |
| Dystans detekcji | 1 mm – 10 mm |
| Prąd wyjściowy czujnika | 20 mA |
| Temperatura pracy | –10°C do +60°C |
| Wymiary czujnika | 60 × 10 mm, przewód 1 m |
| Magnes w zestawie | 10 × 2 mm |
Instrukcja montażu i użytkowania
- Zamontuj magnes (10×2 mm) na obracającym się elemencie — wałku WOM, wale silnika lub kole zamachowym — używając kleju epoksydowego lub opaski zaciskowej.
- Zamocuj czujnik Halla NPN na nieruchomym elemencie w odległości 1–10 mm od magnesu. Zalecana odległość dla optymalnej stabilności: 3–5 mm.

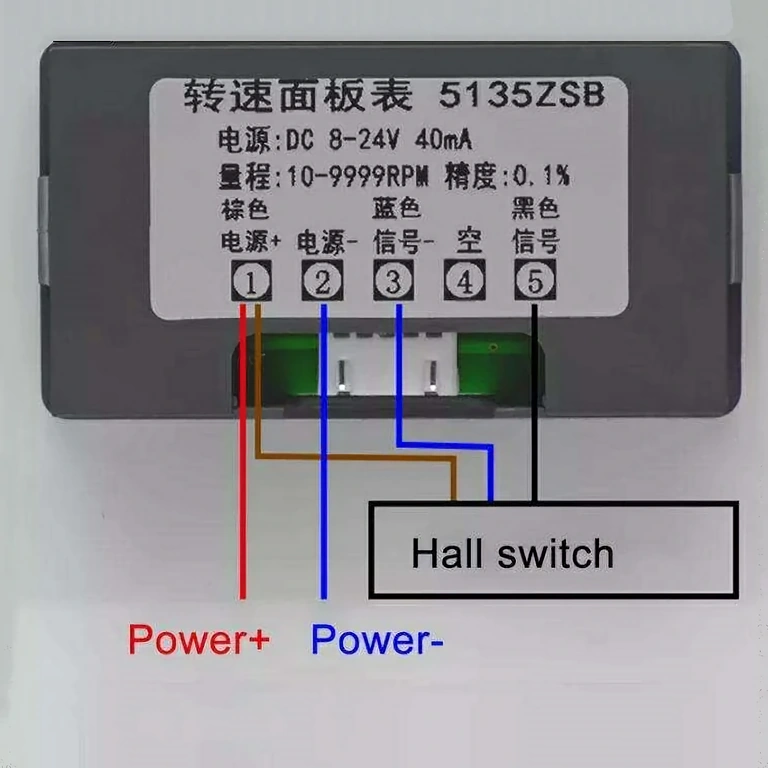

- Podłącz obrotomierz: czerwony przewód do (+) DC 8V–24V, czarny do masy (–), żółty (sygnałowy) do wyjścia czujnika.
- Podłącz czujnik Halla: brązowy przewód do (+) zasilania, niebieski do masy (–), czarny do wejścia sygnałowego obrotomierza.
- Uruchom system — wyświetlacz LED zaświeci się i zacznie wskazywać obroty, gdy tylko magnes przejdzie obok czujnika.
- Kalibracja (jeśli dotyczy): jeśli na wale znajduje się więcej magnesów, sprawdź ustawienie liczby impulsów na obrót zgodnie z konfiguracją mechaniczną.

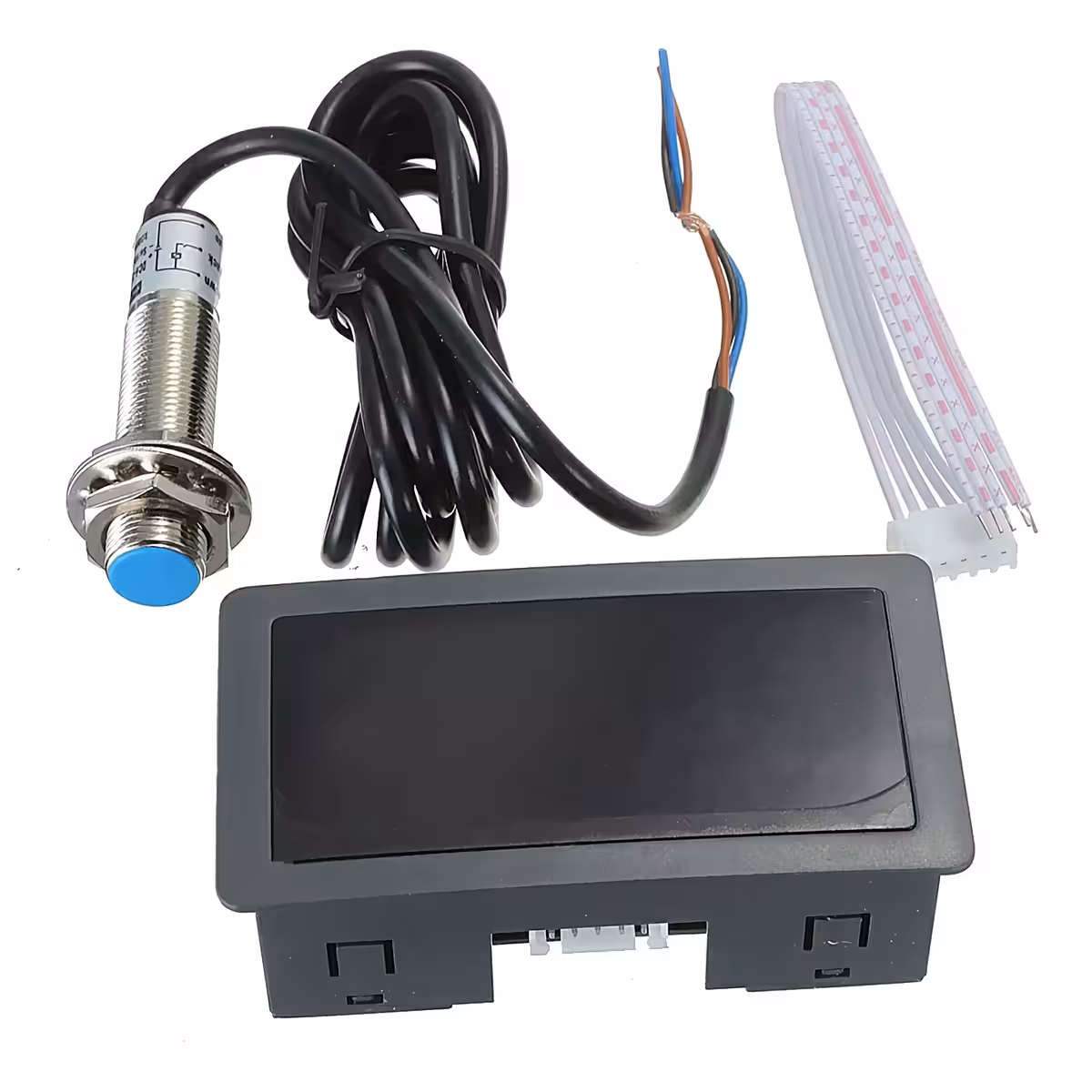

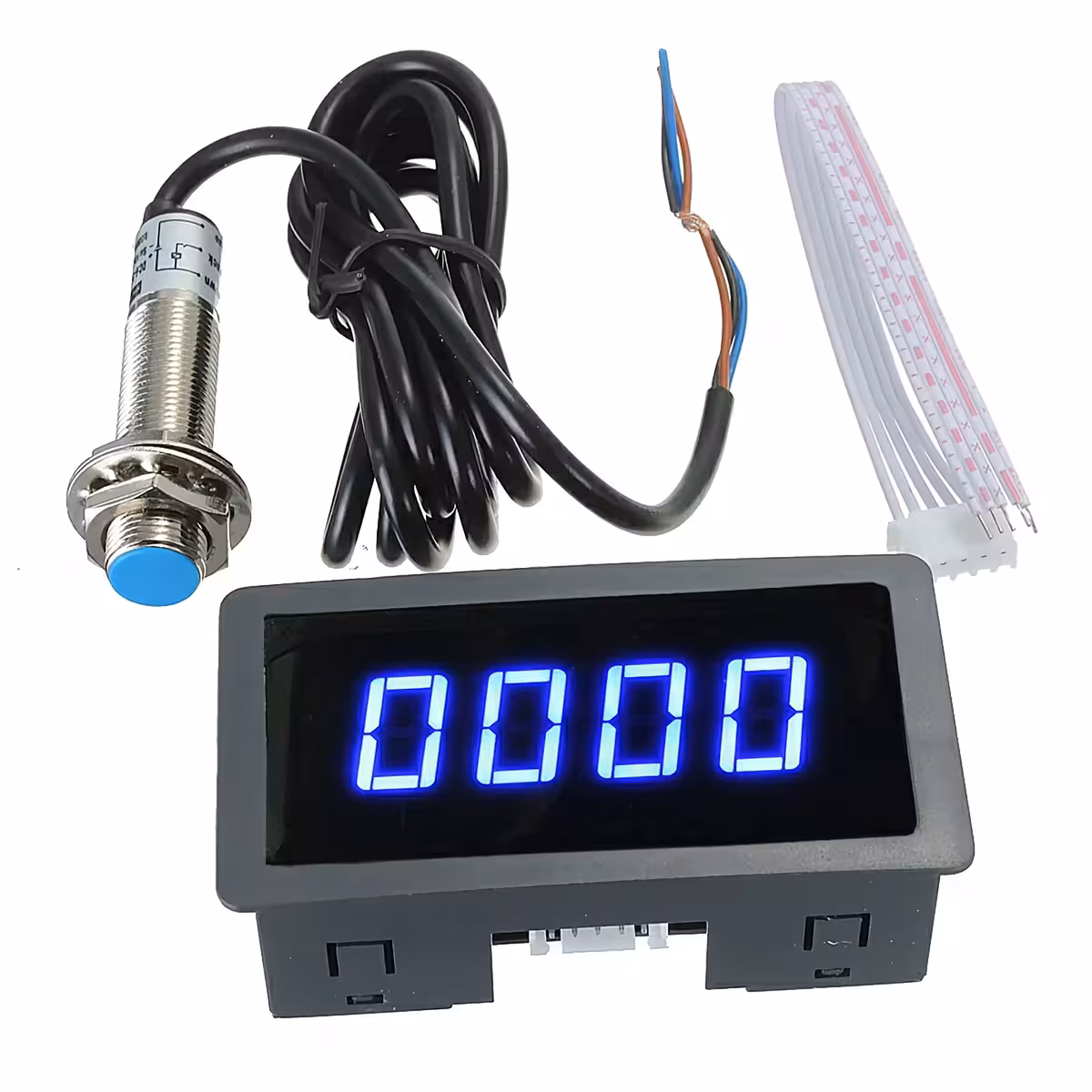

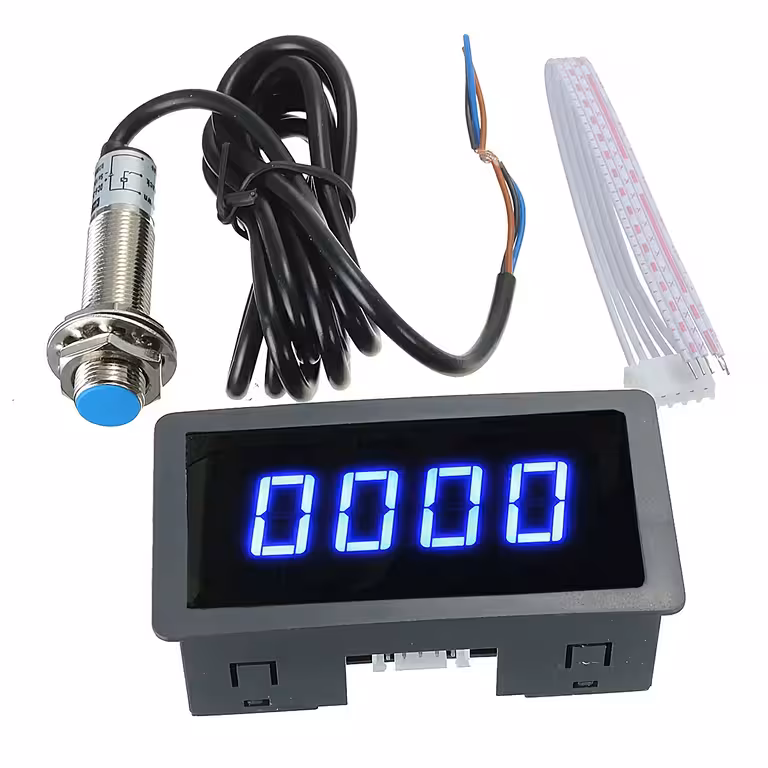

Zawartość zestawu
- 1 x Cyfrowy obrotomierz LED (79×42×25 mm)
- 1 x Czujnik Halla NPN (60×10 mm, przewód 1 m)
- 1 x Magnes (10×2 mm)
Najczęściej zadawane pytania
Czy działa w ciągnikach z instalacją 24V, czy tylko 12V?
Tak. Obrotomierz obsługuje każde napięcie w zakresie DC 8V–24V. Działa bez żadnych przeróbek zarówno w mniejszych ciągnikach 12V, jak i w kombajnach czy ciężkich maszynach 24V.
Czy muszę dokupić czujnik lub magnes osobno?
Nie. Zestaw zawiera czujnik Halla NPN oraz magnes 10×2 mm. Wszystko, co potrzebne do instalacji, znajduje się w pudełku.
Jaka jest precyzja przy 540 obr./min, czyli standardowej prędkości WOM?
Przy obrotach poniżej 5000 obr./min precyzja wynosi ±2 obr./min. Przy 540 obr./min błąd maksymalny to zaledwie 2 obroty na minutę — to w zupełności wystarcza do precyzyjnego monitorowania i regulacji wałka WOM.
Czy można go zamontować w tokarce lub kompresorze, a nie tylko w maszynach rolniczych?
Tak, urządzenie sprawdzi się w każdym sprzęcie z obracającym się wałem o prędkości od 5 do 9999 obr./min — tokarkach, frezarkach, silnikach elektrycznych, kompresorach, generatorach czy łodziach motorowych.
