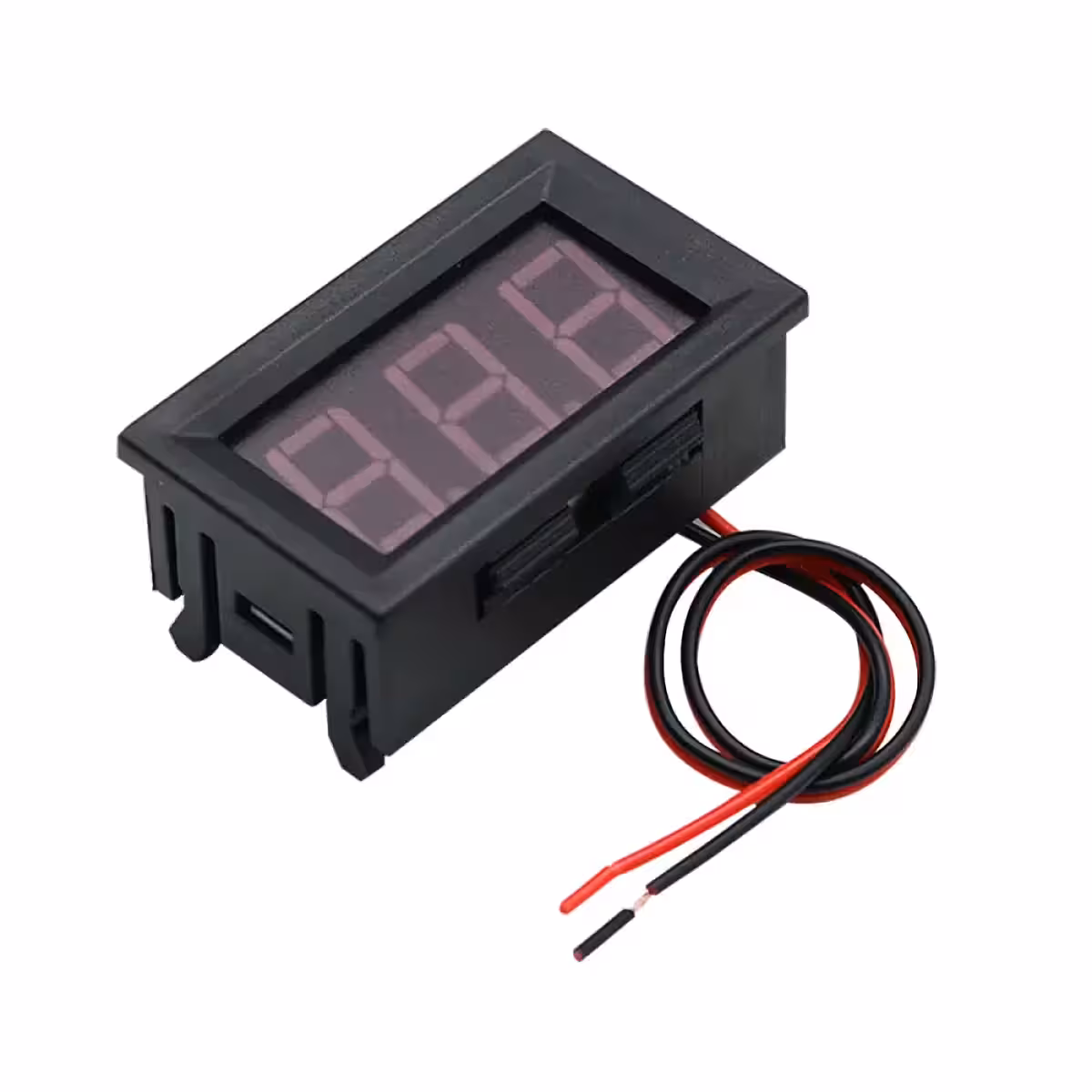

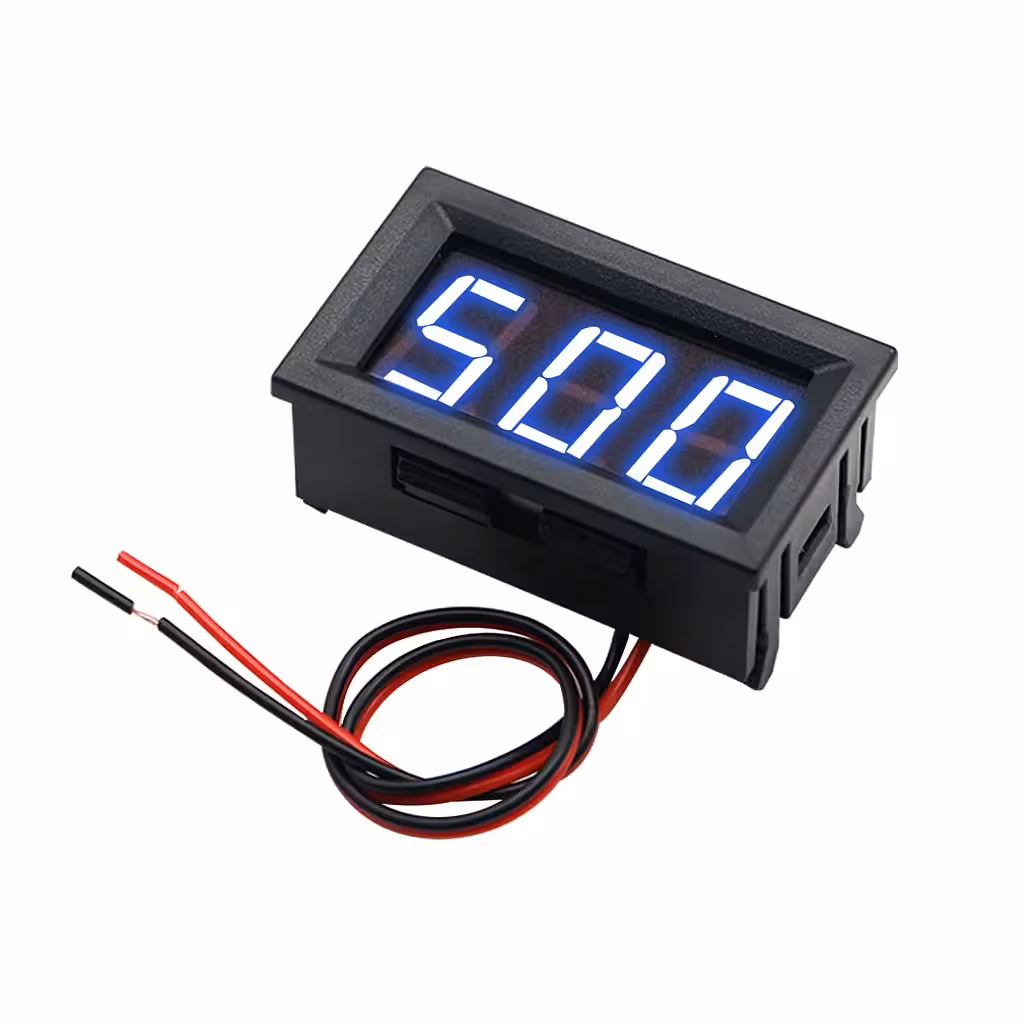

Cyfrowy woltomierz tablicowy AC — precyzyjny odczyt i łatwy montaż
Potrzebujesz monitorować napięcie w rozdzielnicy, ale nie chcesz prowadzić dodatkowych przewodów zasilających? Ten cyfrowy woltomierz tablicowy AC został zaprojektowany właśnie z myślą o takich instalacjach. Urządzenie pobiera zasilanie bezpośrednio z mierzonej linii, prezentując wyraźne wyniki na czytelnym, niebieskim wyświetlaczu LED. Doskonale sprawdza się zarówno w układach jednofazowych, jak i trójfazowych.
Uwaga: Model przeznaczony wyłącznie do pomiaru napięcia przemiennego (AC). W układach trójfazowych podłącza się go między dwie fazy (napięcie międzyfazowe). W układach jednofazowych – między fazę a przewód neutralny.
Dlaczego warto wybrać ten model? (Główne zalety):
- Brak zewnętrznego zasilania — miernik zasila się bezpośrednio z mierzonego napięcia, co eliminuje konieczność dodatkowego okablowania.

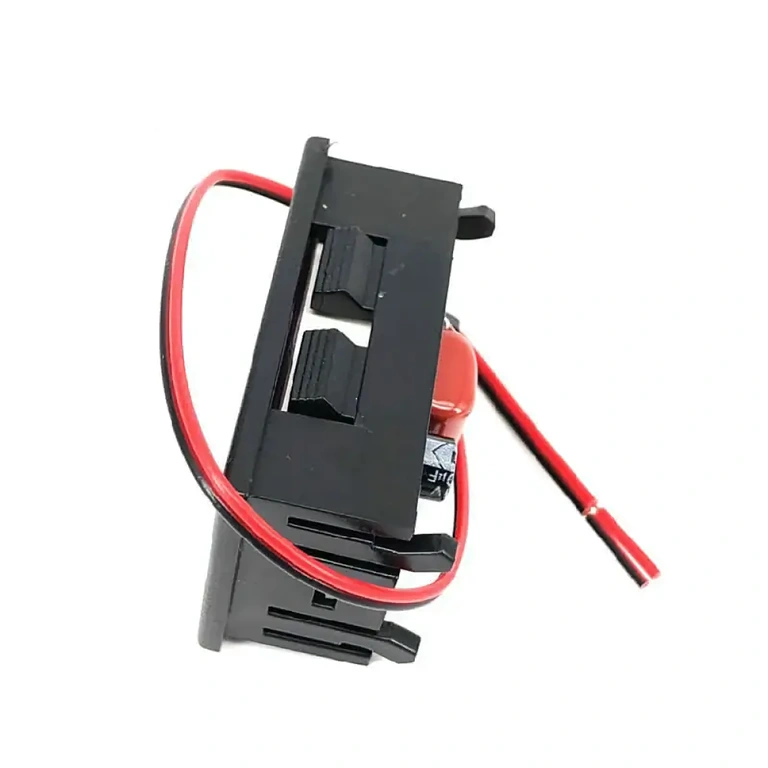

- Dokładność ±1% — błąd pomiarowy poniżej 2–4V przy 230V, co jest wartością w pełni wystarczającą do profesjonalnego monitoringu.
- Uniwersalność (mono i trójfazowe) — ten sam moduł mierzy 230V (faza-neutralny) lub 380–400V (faza-faza) bez żadnych przeróbek.

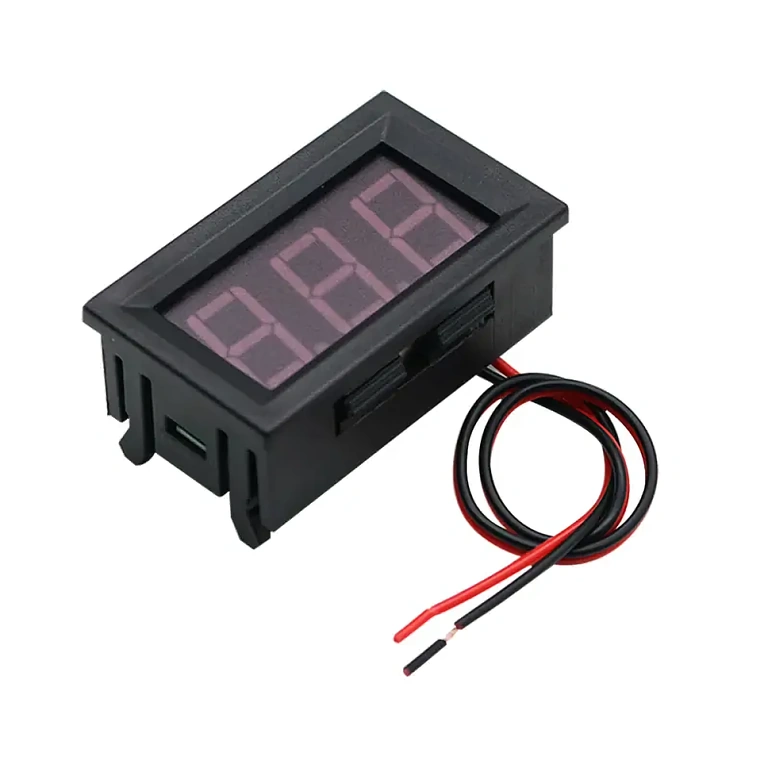

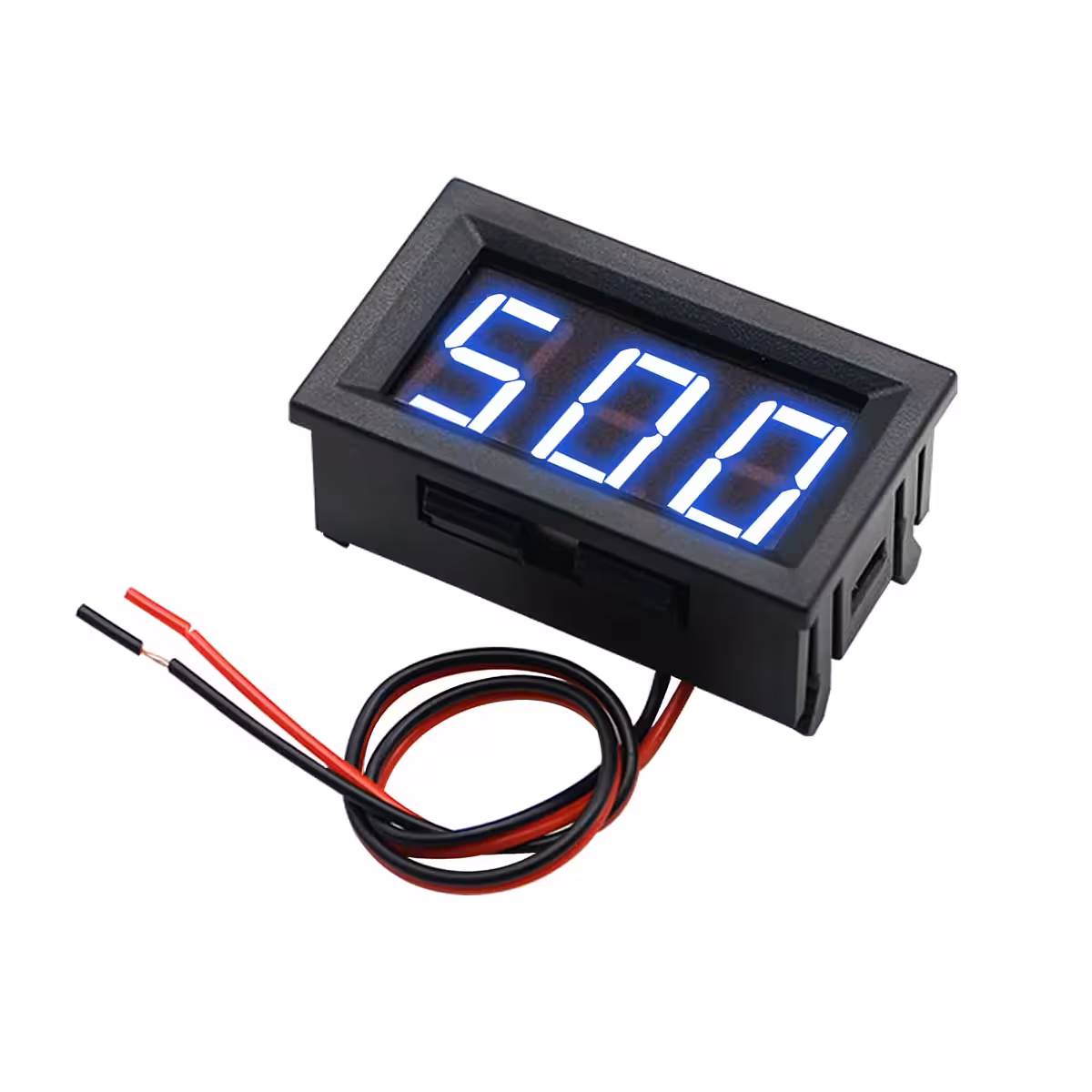

- Niebieski wyświetlacz LED 0,56 cala — duże cyfry zapewniają doskonałą widoczność nawet z większej odległości lub w słabo oświetlonych rozdzielnicach.
- Precyzyjna kalibracja — wbudowany potencjometr pozwala na szybką korektę wskazań za pomocą małego śrubokręta.
- Zabezpieczenie przed odwrotną polaryzacją — przypadkowe błędne podłączenie nie uszkodzi urządzenia.
Szczegóły techniczne i wydajność
Impedancja wejściowa na poziomie ponad 1 MΩ sprawia, że woltomierz praktycznie nie obciąża mierzonego obwodu i nie zakłóca pracy instalacji. Dołączone przewody o długości 20 cm ułatwiają montaż w standardowych rozdzielnicach, a kompaktowa obudowa o wymiarach 4,8 x 2,9 x 2,2 cm pasuje do większości otworów montażowych. Urządzenie pracuje stabilnie w zakresie temperatur od -20°C do +65°C, dzięki czemu nadaje się do montażu w szafach sterowniczych oraz obudowach zewnętrznych.
| Parametr | Wartość / Szczegóły |
|---|---|
| Rodzaj pomiaru | Napięcie przemienne (AC) |
| Kompatybilność | Jednofazowe i trójfazowe |
| Zasilanie | Z mierzonego napięcia (brak potrzeby zewnętrznego zasilania) |
| Dokładność | ±1% |
| Impedancja wejściowa | > 1 MΩ |
| Wyświetlacz | Niebieski LED, wysokość cyfr 0,56 cala (14,22 mm) |
| Długość przewodów | 20 cm (czerwony +, czarny -) |
| Kalibracja | Wbudowany potencjometr |
| Zabezpieczenia | Ochrona przed odwrotną polaryzacją |

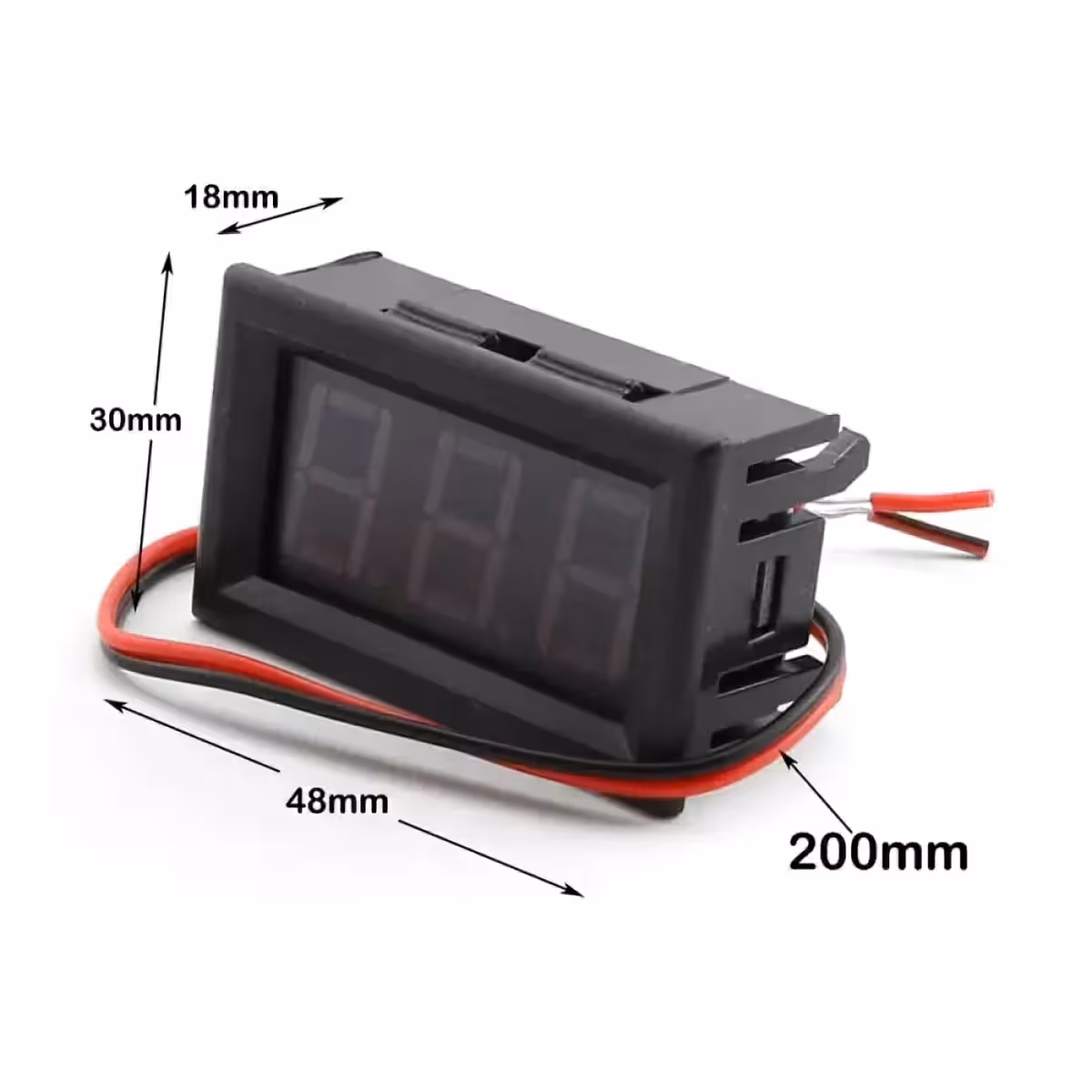

| Wymiary produktu | 4,8 x 2,9 x 2,2 cm |
| Otwór montażowy | 4,6 x 2,7 cm |
| Waga netto | 18 g |
| Temperatura pracy | -20°C … +65°C |
Instrukcja montażu i użytkowania
- Przed przystąpieniem do prac odłącz zasilanie w obwodzie.
- Przygotuj otwór montażowy w panelu o wymiarach: 4,6 x 2,7 cm.
- Wsuń woltomierz w otwór i zabezpiecz go za pomocą bocznych zatrzasków.

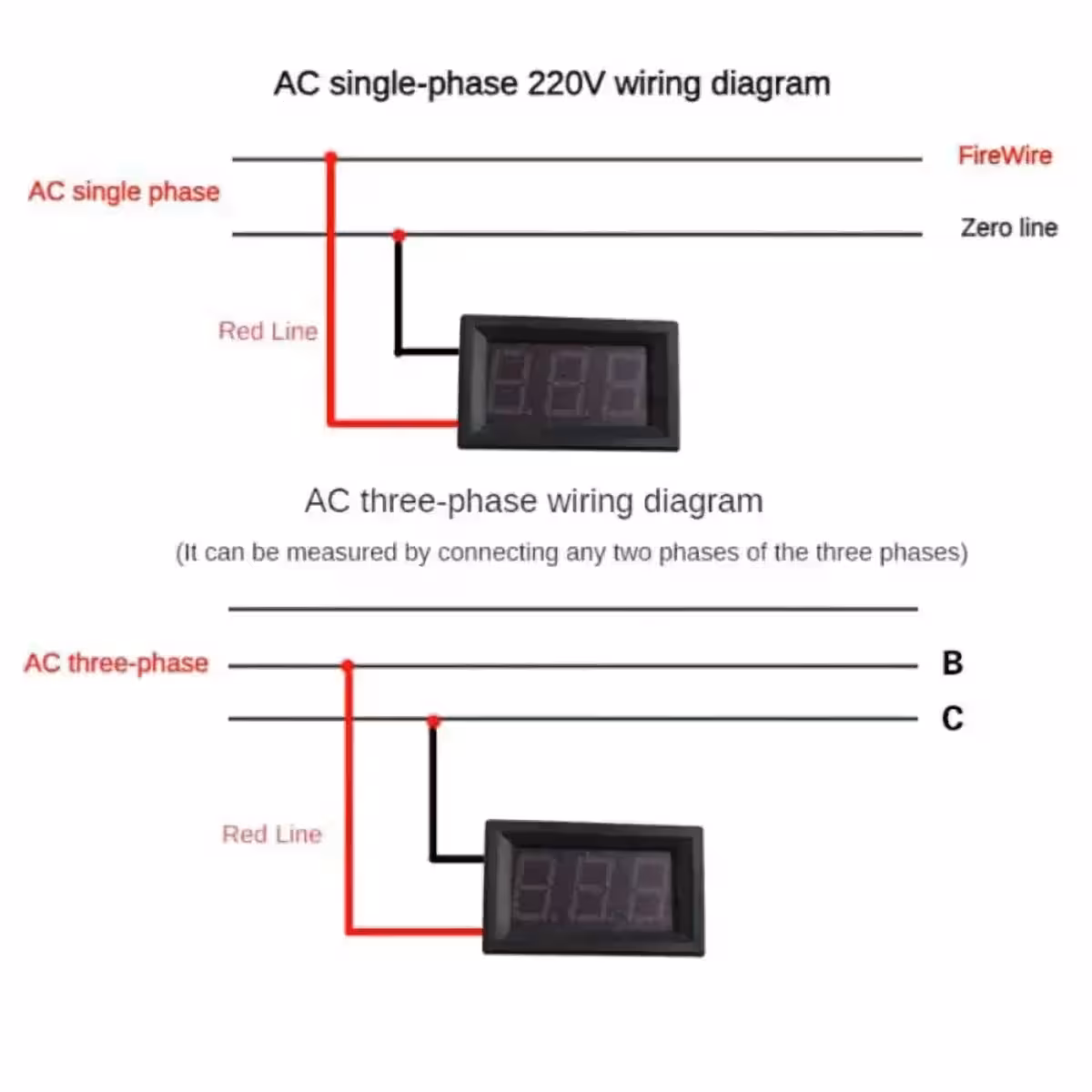

- Podłącz przewód czerwony (+) oraz czarny (-) do punktów pomiarowych: faza–neutralny (układ 1-fazowy) lub faza–faza (układ 3-fazowy).
- Włącz zasilanie i odczytaj wartość na wyświetlaczu LED.

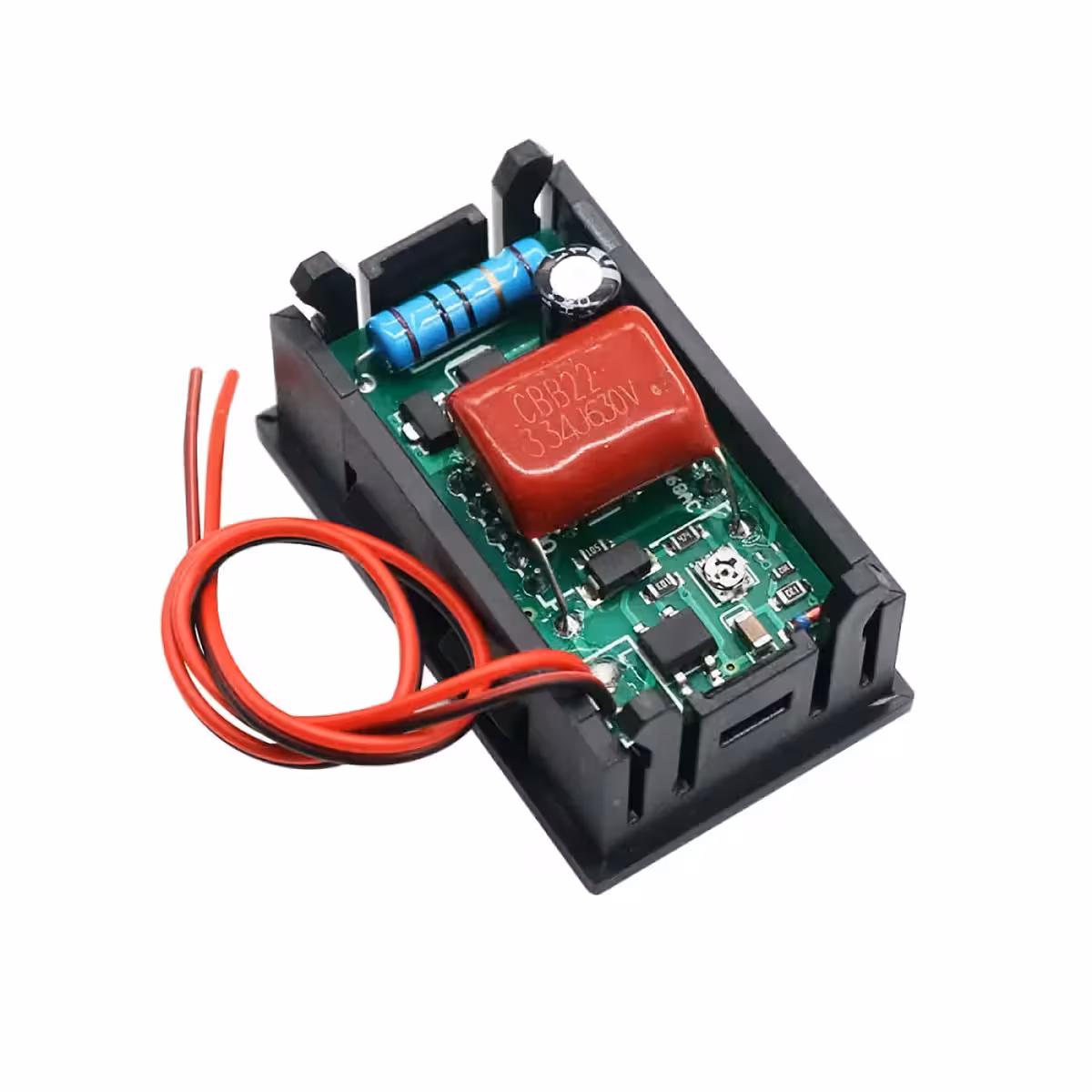

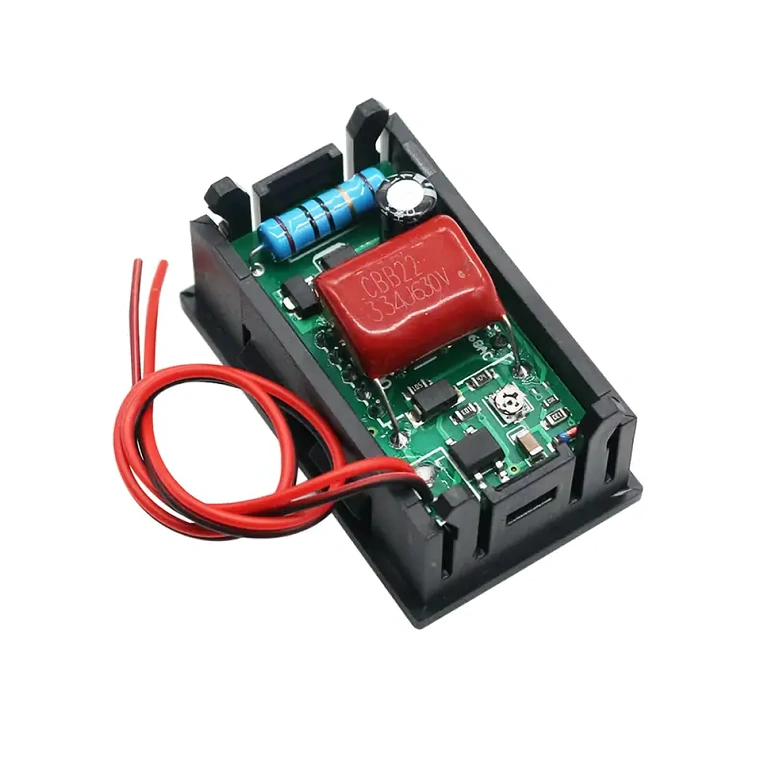

- Jeśli wskazania różnią się od miernika wzorcowego, wyreguluj potencjometr znajdujący się z tyłu obudowy za pomocą precyzyjnego śrubokręta.
- Zadbaj o odpowiednią izolację wszystkich połączeń przed uruchomieniem.
Zawartość zestawu
- 1 x Cyfrowy woltomierz tablicowy AC z niebieskim wyświetlaczem LED
- Zintegrowane przewody przyłączeniowe (20 cm)
Najczęściej zadawane pytania
Czy miernik obsługuje napięcie stałe (DC)?
Nie. Ten model jest przeznaczony wyłącznie do pomiaru napięcia przemiennego (AC). Do pomiaru DC wymagany jest inny model.
Czy wymagane jest osobne zasilanie?
Nie. Miernik pobiera zasilanie bezpośrednio z mierzonego obwodu, co upraszcza instalację.
Jak podłączyć miernik w układzie trójfazowym?
Należy podłączyć przewody do dowolnych dwóch faz. Miernik wskaże napięcie międzyfazowe, czyli zazwyczaj 380–400V AC.
Co się stanie w przypadku odwrotnego podłączenia przewodów?
Urządzenie posiada wbudowane zabezpieczenie przed odwrotną polaryzacją, więc nie ulegnie uszkodzeniu. Mimo to zalecamy zachowanie prawidłowej biegunowości.
Jak przeprowadzić kalibrację?
Użyj małego śrubokręta, aby przekręcić potencjometr z tyłu obudowy, aż wskazania urządzenia zrównają się z wartością na mierniku referencyjnym.
Czy miernik pasuje do standardowych rozdzielnic?
Tak. Wymagany otwór montażowy 4,6 x 2,7 cm jest standardem w większości rozdzielnic i paneli sterowniczych.
