Watomierz DC 0–200V — 9 parametrów w czasie rzeczywistym dla systemów fotowoltaicznych, akumulatorów i instalacji off-grid
Nie wiesz dokładnie, ile energii produkuje lub zużywa Twoja instalacja? Bez dedykowanego miernika działasz po omacku. Ten watomierz DC pokazuje wszystkie kluczowe dane — napięcie, natężenie prądu, moc, zużycie energii (kWh), pojemność (Ah) oraz rezystancję wewnętrzną — na czytelnym, podświetlanym ekranie LCD.
Uwaga: W przypadku pracy z napięciem poniżej 8V DC, do poprawnego działania wyświetlacza wymagane jest zewnętrzne zasilanie.
Dlaczego warto wybrać ten model? (Kluczowe zalety):

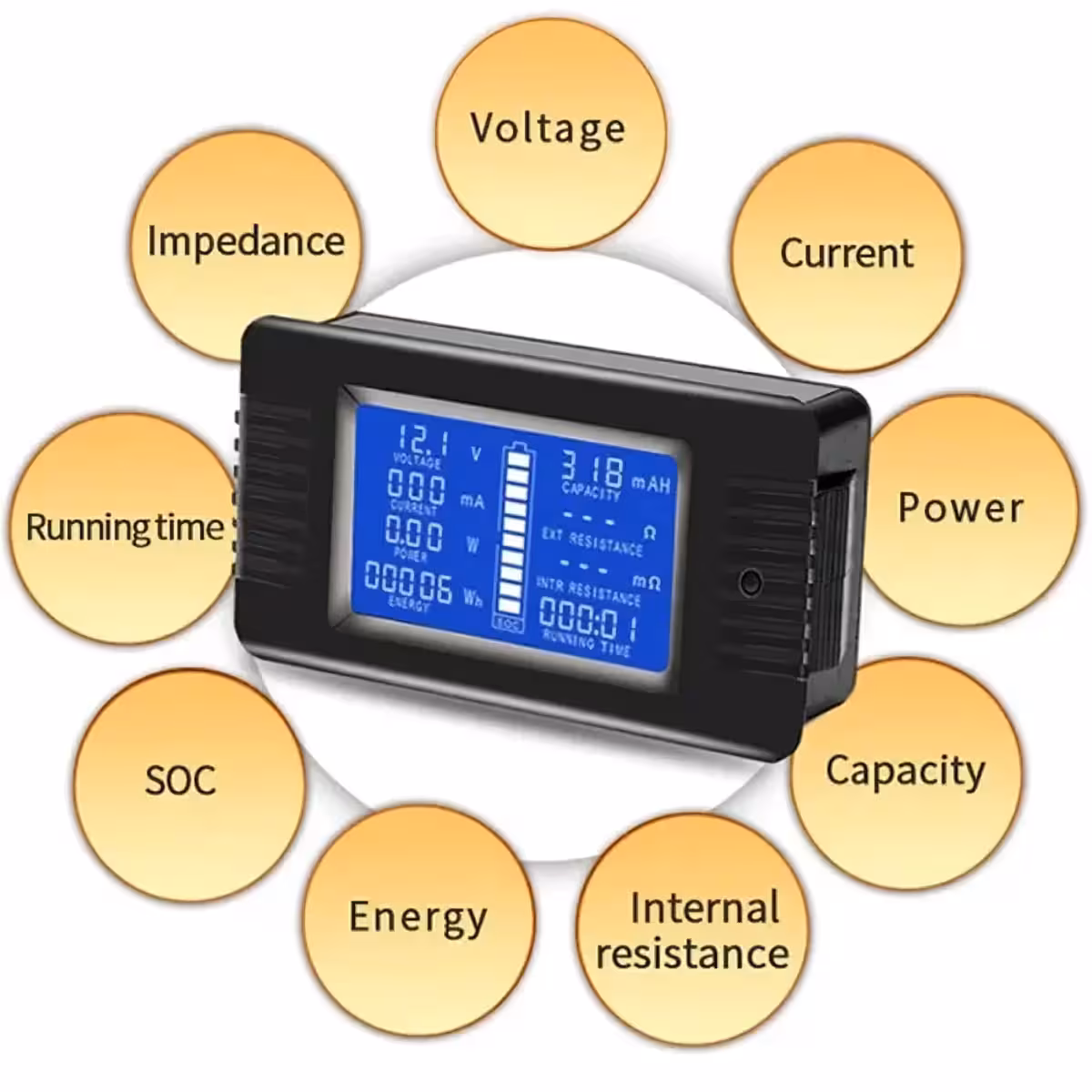

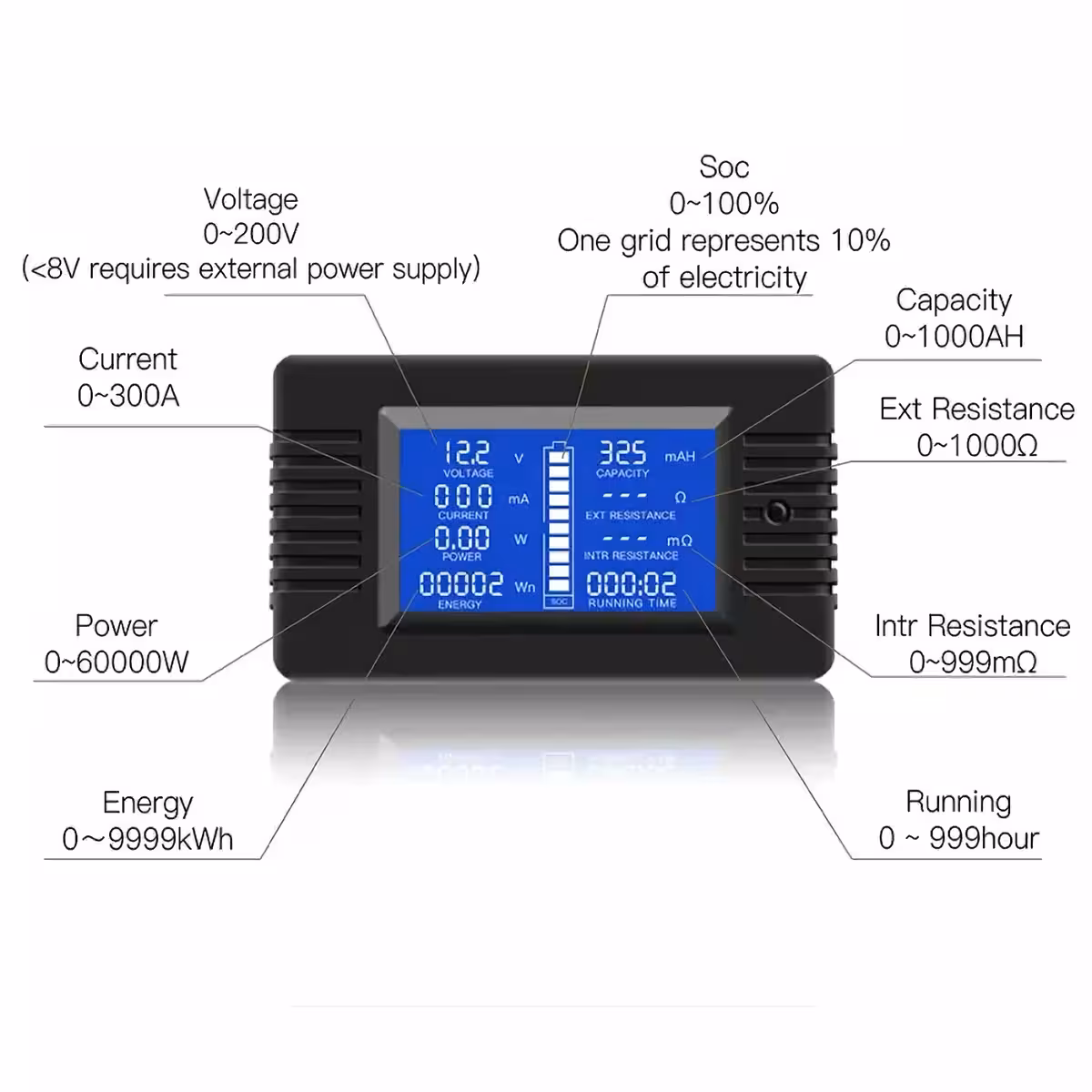

- 9 parametrów jednocześnie na ekranie — napięcie, prąd, moc, kWh, Ah, rezystancja wewnętrzna, impedancja, czas pracy oraz graficzny wskaźnik rozładowania. Wszystko widoczne bez przełączania ekranów.
- Dostępny w wersji 100A lub 300A — wariant 100A sprawdzi się w domowych instalacjach, natomiast 300A sprosta wymaganiom systemów przemysłowych lub akumulatorów o dużej pojemności.
- Wykrywanie prądu od 20mA i mocy od 0,2W — precyzyjny pomiar nawet niewielkiego poboru energii, np. w trybie czuwania inwertera.
- Licznik energii 0–9999 kWh z rozdzielczością 1Wh — monitoruj produkcję lub zużycie przez długi czas bez konieczności ręcznego resetowania.
- Szeroki zakres pracy 12V–200V DC — pełna kompatybilność z akumulatorami samochodowymi, systemami 48V off-grid czy szeregowymi układami paneli fotowoltaicznych.
- 10-stopniowy graficzny wskaźnik rozładowania — błyskawicznie sprawdzisz poziom naładowania akumulatora bez skomplikowanych obliczeń czy zewnętrznych aplikacji.
- Pomiar rezystancji wewnętrznej (0–999mΩ) — diagnozuj rzeczywisty stan techniczny akumulatora, a nie tylko napięcie powierzchniowe.
Szczegóły i wydajność
Miernik pracuje wyłącznie w układach prądu stałego (DC) i obsługuje zakres napięć od 0 do 200V, z możliwością pomiaru mocy do 60 000W — to wystarczająco dużo dla średnich i dużych instalacji fotowoltaicznych. Funkcja pomiaru rezystancji wewnętrznej i impedancji wykracza poza możliwości zwykłego woltomierza: pozwala sprawdzić, czy akumulator nie traci swoich parametrów lub czy połączenia w instalacji nie generują strat. Czas pracy pod obciążeniem jest rejestrowany automatycznie do 999 godzin, co ułatwia analizę cykli pracy systemu.
| Parametr | Wartość / Szczegóły |
|---|---|
| Zakres napięcia | 0 – 200V DC (wymagane zasilanie zewn. poniżej 8V) |
| Zakres prądu | 0 – 100A lub 0 – 300A (start od 20mA) |
| Moc | 0 – 60 000W (detekcja od 0,2W) |
| Rezystancja wewnętrzna | 0 – 999 mΩ |
| Impedancja | 0 – 1000 Ω |
| Pojemność akumulatora | 0 – 1000 Ah |
| Skumulowana energia | 0 – 9999 kWh (rozdzielczość: 1Wh = 0,001 kWh) |
| Wskaźnik rozładowania | 10-stopniowy pasek graficzny (10% na segment) |
| Czas pracy pod obciążeniem | 0 – 999 godzin |

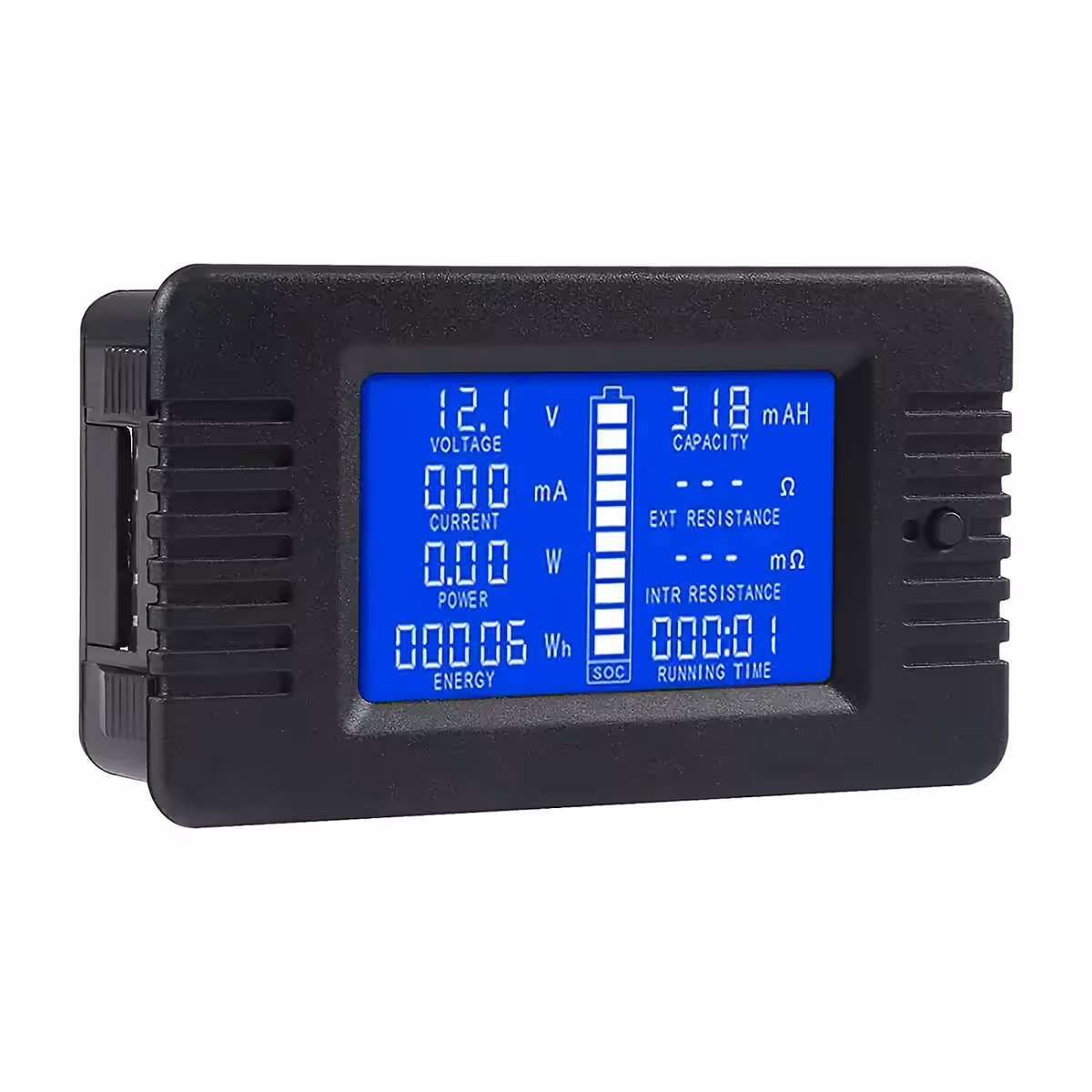

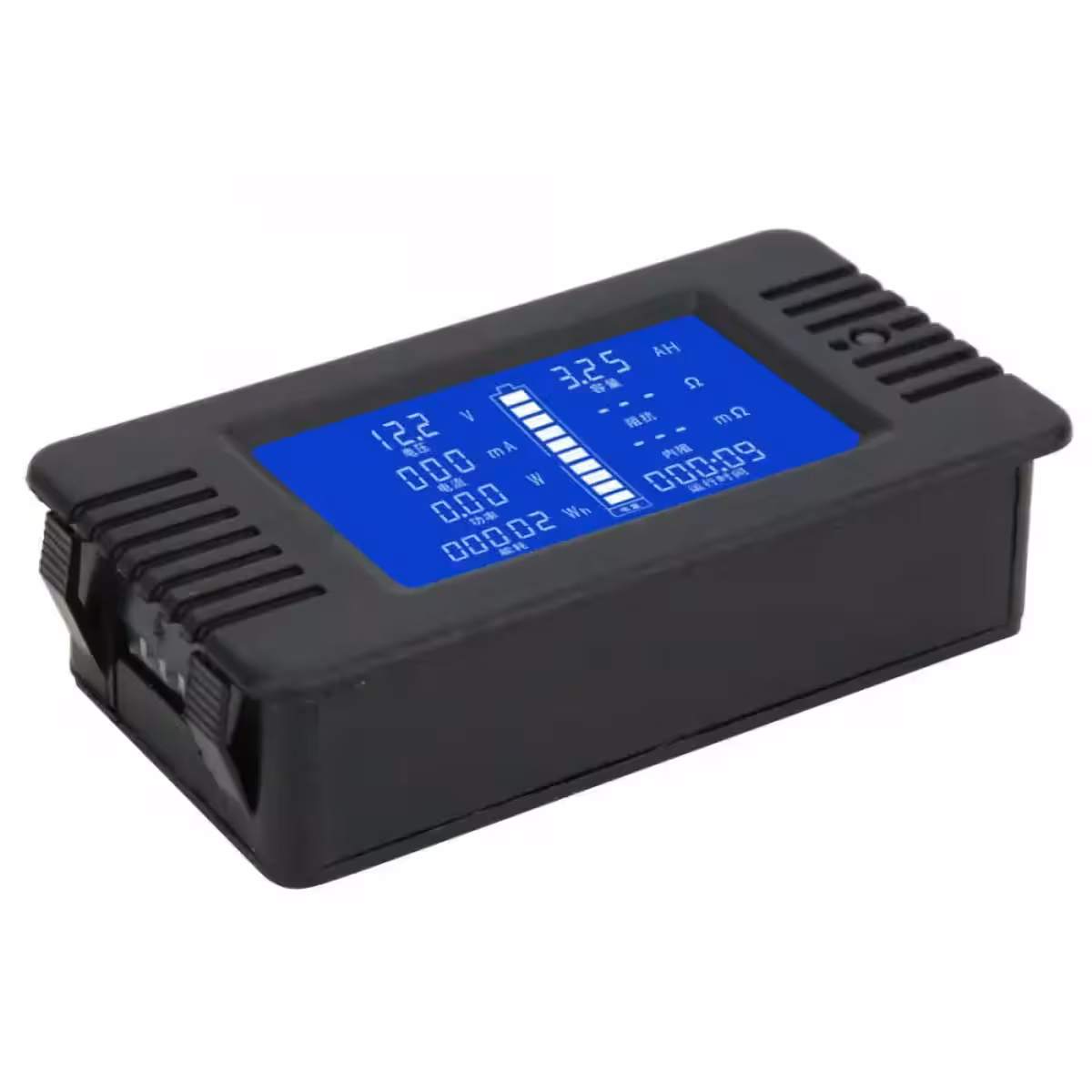

| Wyświetlacz | Duży LCD z podświetleniem |
| Typ prądu | DC (prąd stały) |
| Główne zastosowania | Fotowoltaika, akumulatory 12V/24V/48V, elektrownie wiatrowe, kampery, przemysł |
Instrukcja podłączenia i użytkowania

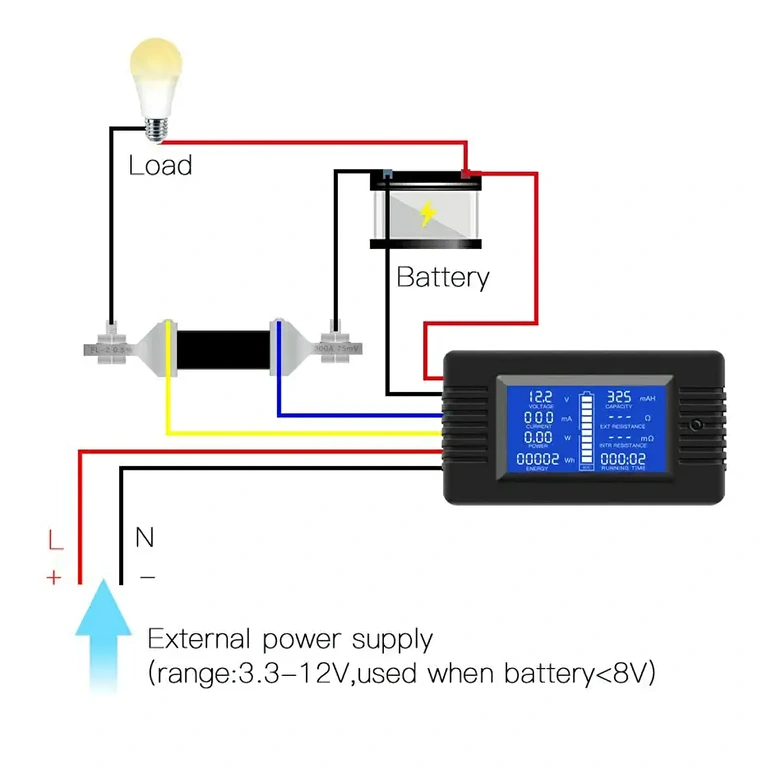

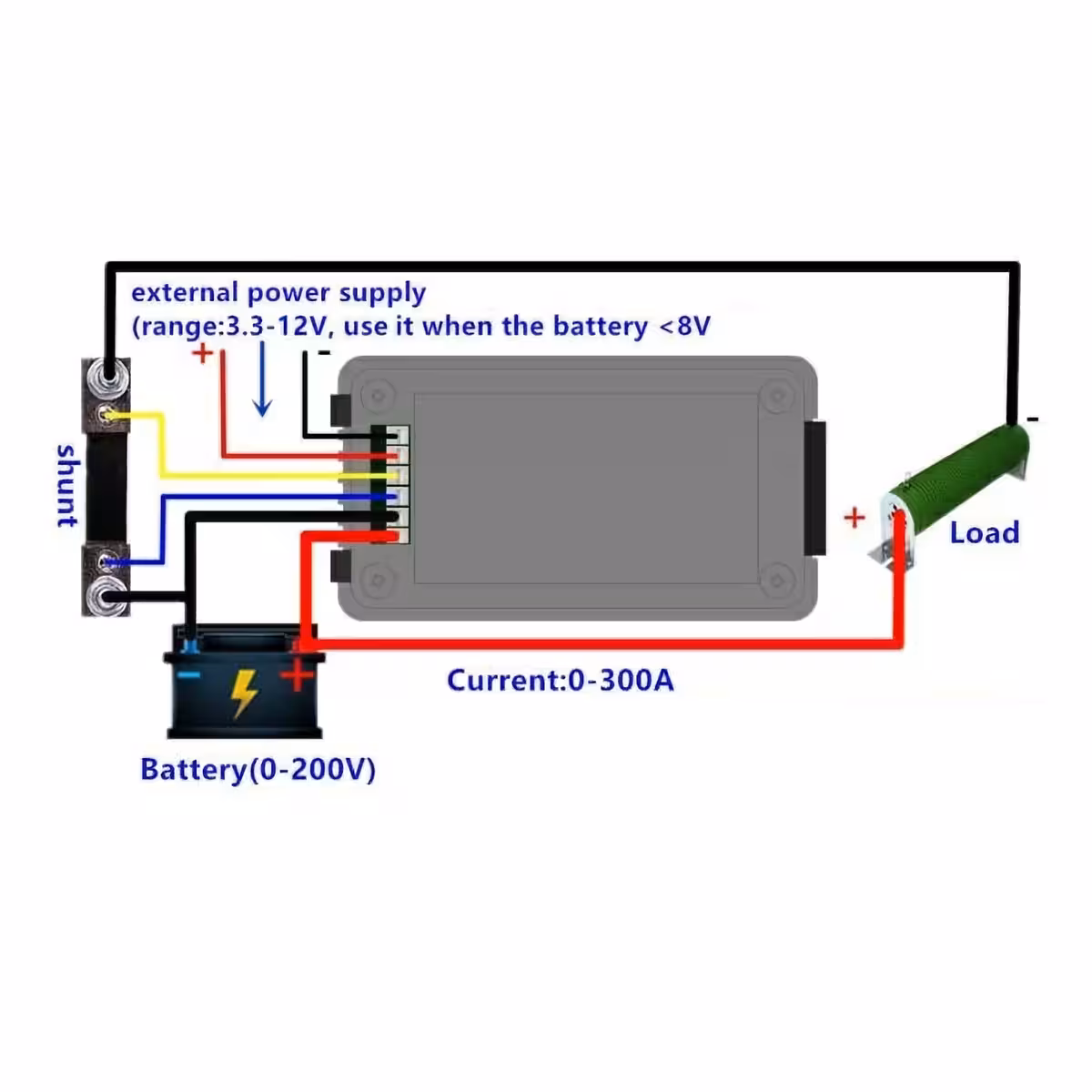

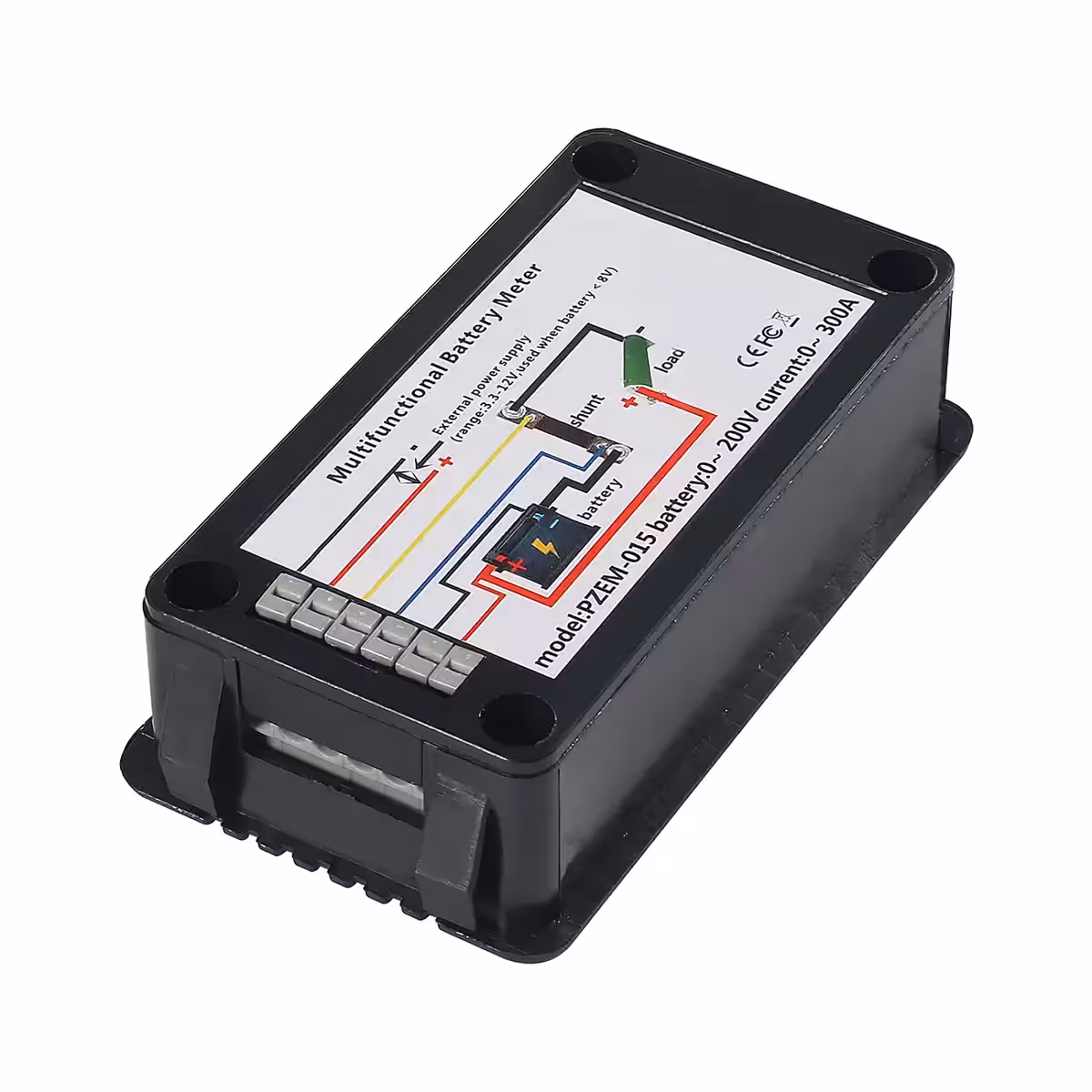

- Podłącz bocznik (shunt) szeregowo z monitorowanym obwodem, zachowując właściwą polaryzację.
- Podłącz przewody napięciowe (V+ i V–) równolegle do źródła zasilania lub akumulatora.
- Jeśli napięcie w systemie jest niższe niż 8V DC, podłącz zewnętrzne źródło zasilania, aby uruchomić wyświetlacz.
- Wejdź w menu ustawień, aby skonfigurować pojemność znamionową akumulatora (Ah) i skalibrować wskaźnik rozładowania.
- Zresetuj licznik energii (kWh) przy pierwszym uruchomieniu, aby rozpocząć monitorowanie od zera.
- Regularnie sprawdzaj połączenia i upewnij się, że nie przekraczasz prądu znamionowego wybranego bocznika (100A lub 300A).
Zawartość zestawu

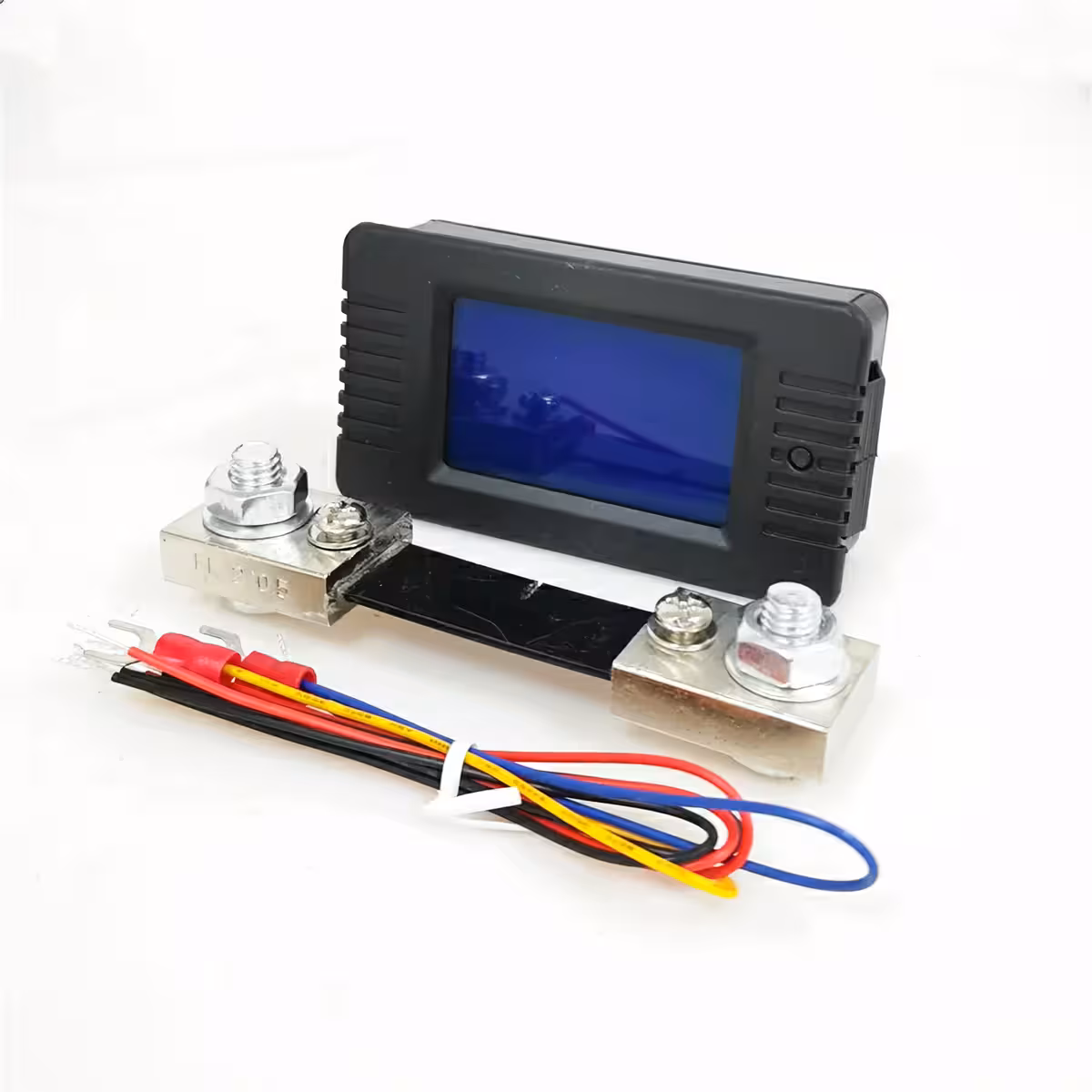

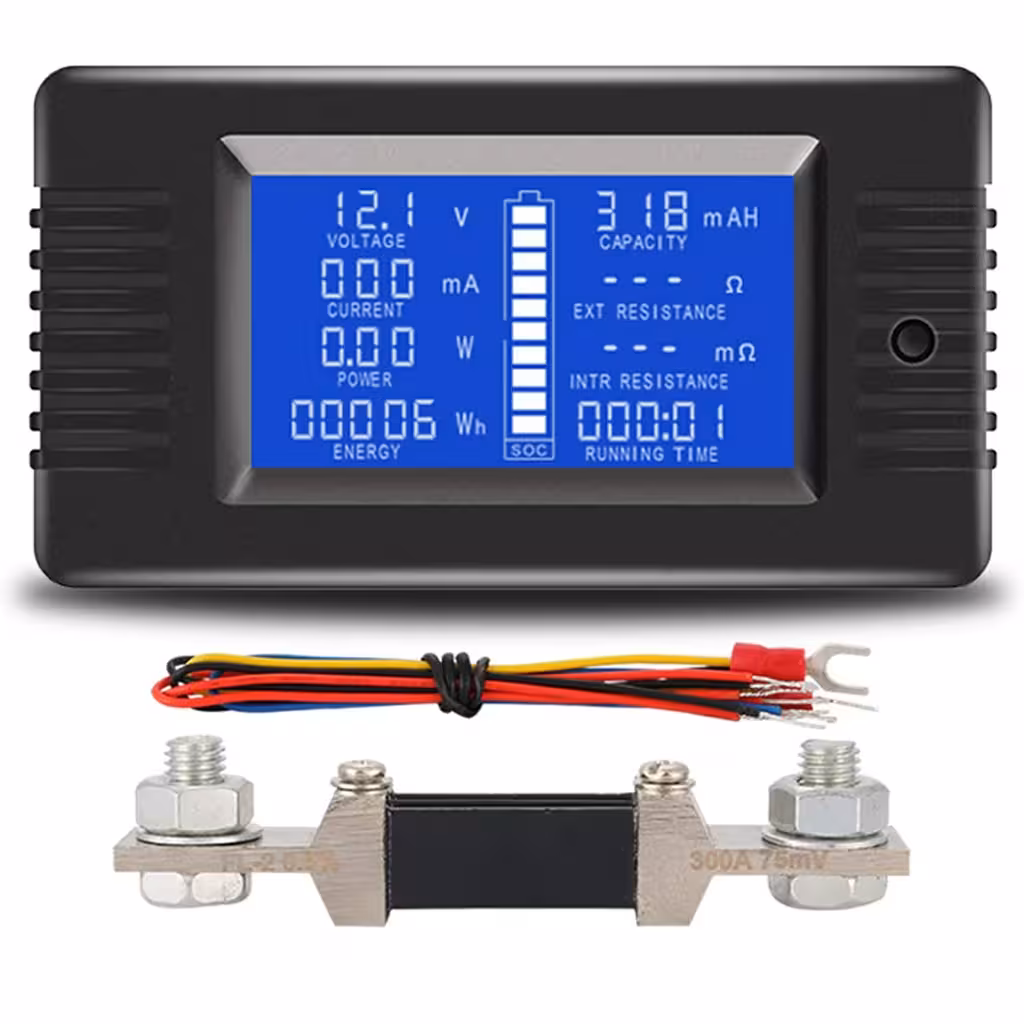

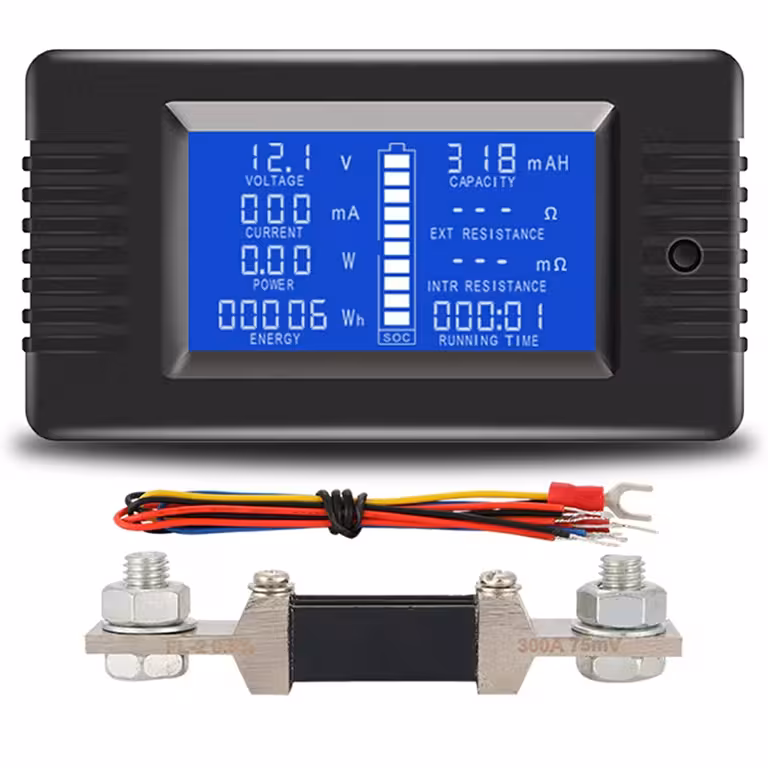

- 1x Wielofunkcyjny watomierz DC z ekranem LCD

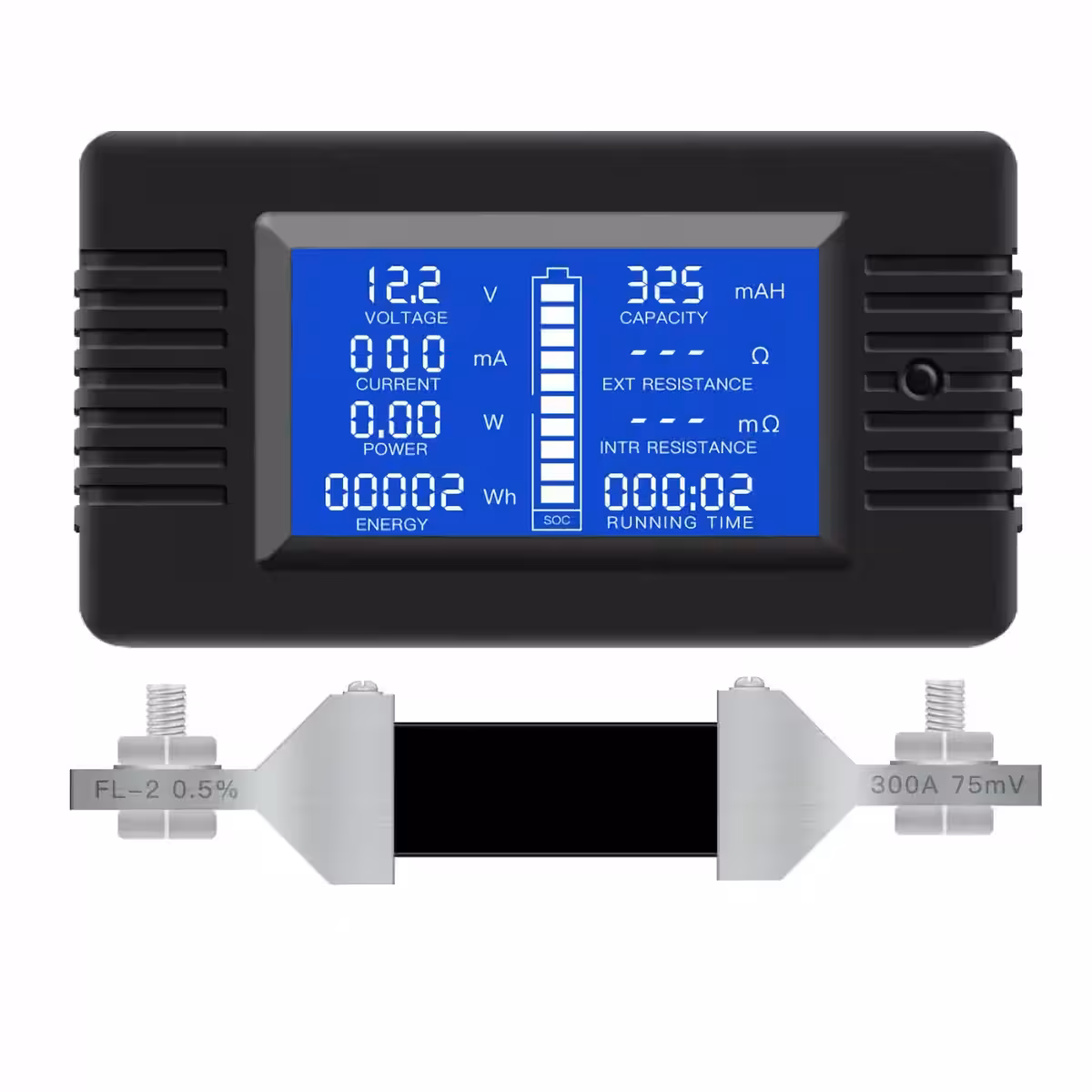

- 1x Bocznik (100A lub 300A, zależnie od wybranego wariantu)
- Przewody połączeniowe
- Instrukcja obsługi
Najczęściej zadawane pytania
Czy miernik działa w systemie fotowoltaicznym 48V?
Tak. Miernik obsługuje zakres 0–200V DC, więc jest w pełni kompatybilny z systemami 12V, 24V, 48V oraz wyższymi, stosowanymi w instalacjach off-grid i hybrydowych.
Jaka jest różnica między wersją 100A a 300A?
Różnica polega na dołączonym boczniku. Wersja 100A jest idealna do domowych instalacji i akumulatorów o średniej pojemności. Wersja 300A jest zalecana do systemów o dużym poborze mocy, dużych banków energii lub zastosowań przemysłowych.
Czy mogę go użyć do testowania akumulatorów samochodowych lub żelowych?
Tak. Pomiar rezystancji wewnętrznej, rzeczywistej pojemności (Ah) oraz wskaźnik rozładowania sprawiają, że jest to świetne narzędzie do diagnostyki akumulatorów 12V i 24V — samochodowych, żelowych (AGM) czy stacjonarnych.
Czy licznik rejestruje energię, gdy nie ma mnie w domu?
Tak. Miernik rejestruje zużycie energii (kWh) oraz czas pracy pod obciążeniem w sposób ciągły, o ile jest zasilany i przepływa przez niego prąd.
Czy urządzenie można zamontować na zewnątrz?
Nie bezpośrednio. Moduł jest przeznaczony do montażu wewnątrz pomieszczeń lub w zabezpieczonych obudowach. Do pracy na zewnątrz wymagana jest dodatkowa obudowa chroniąca przed wilgą i pyłem.
