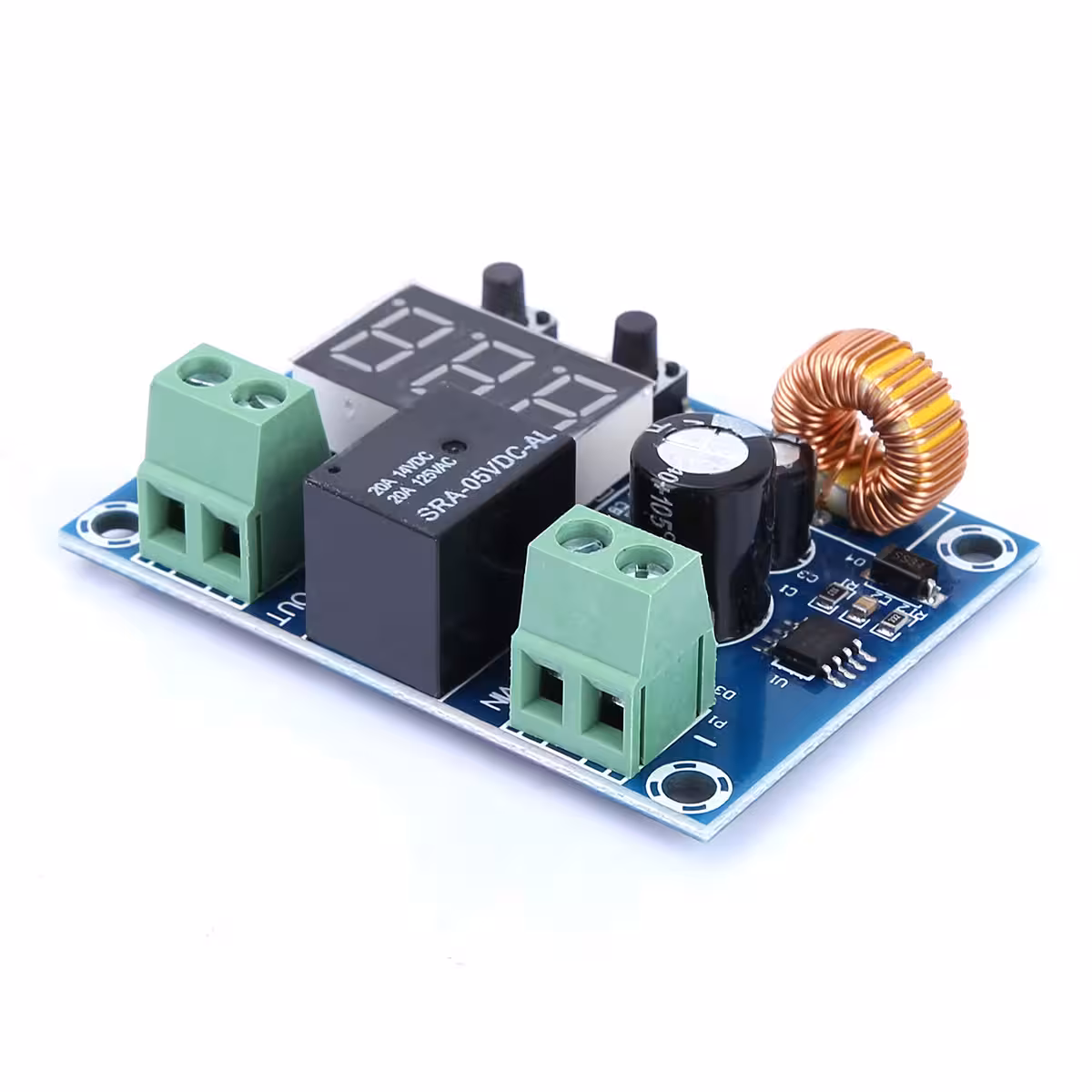

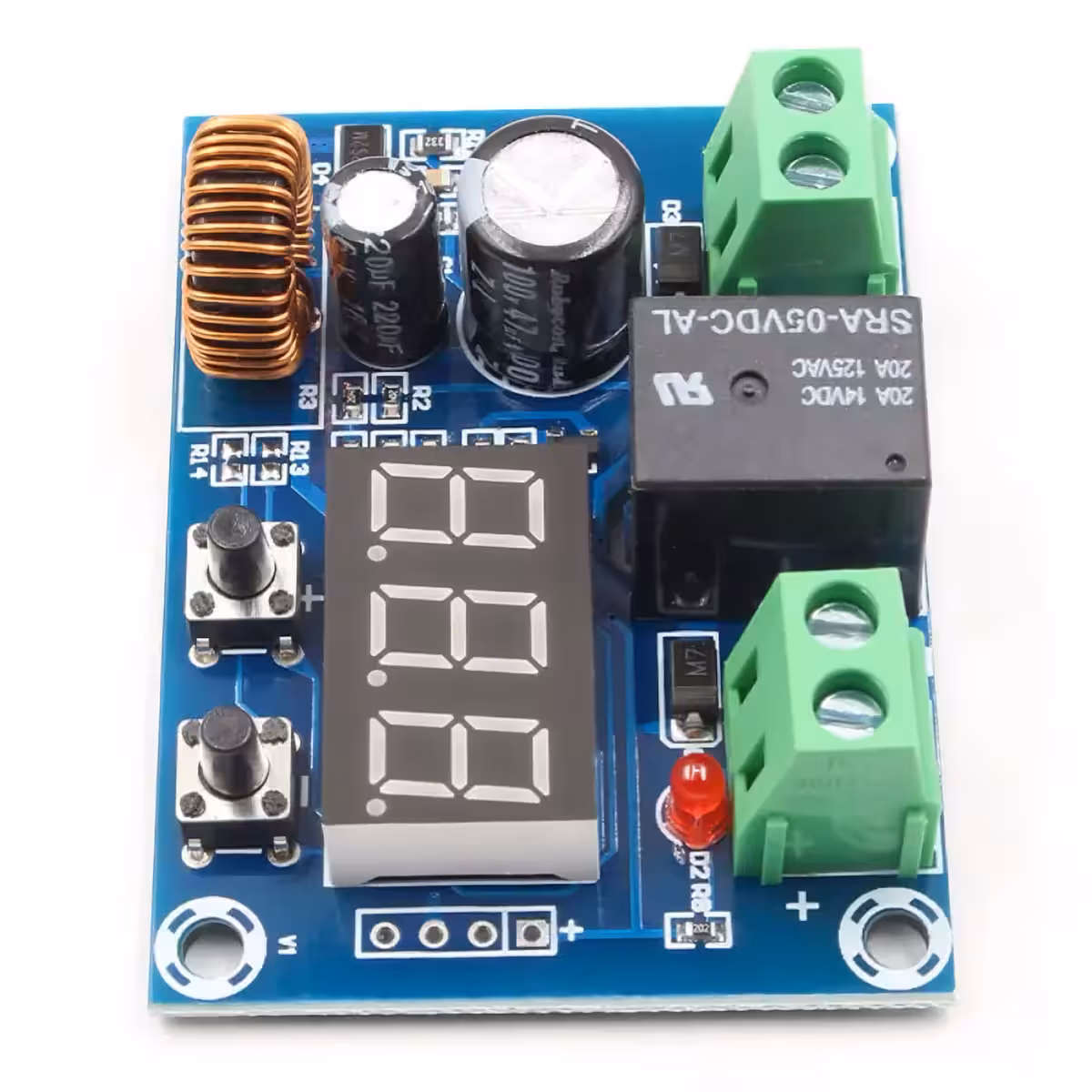

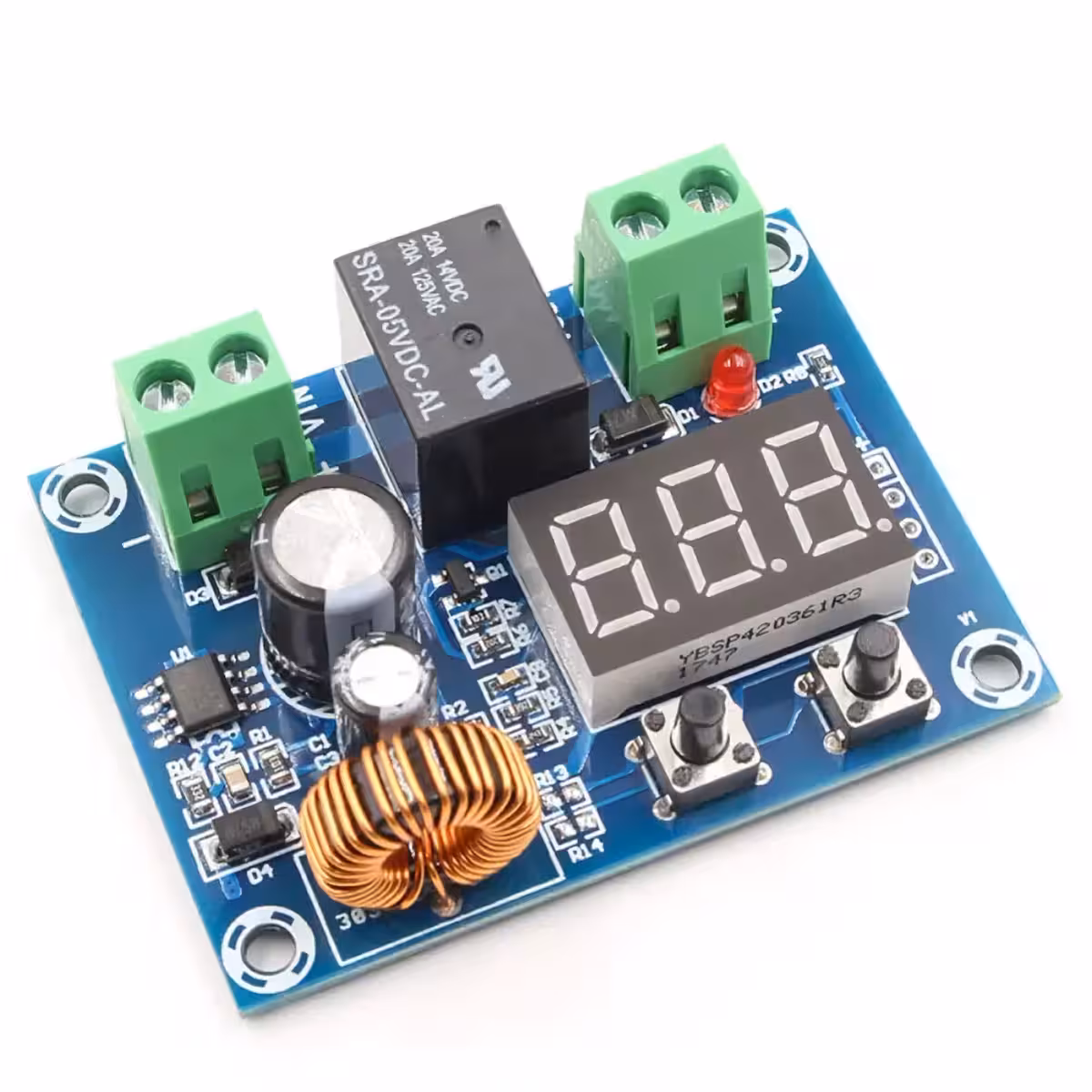

Moduł zabezpieczający przed rozładowaniem akumulatora 12V–36V — automatyczne odcinanie i wznawianie zasilania
Całkowite rozładowanie akumulatora często prowadzi do jego nieodwracalnego uszkodzenia. Problem ten dotyczy szczególnie kamperów, łodzi, systemów fotowoltaicznych off-grid czy pojazdów rzadziej używanych — zazwyczaj orientujemy się, gdy jest już za późno. Ten moduł zabezpieczający przed głębokim rozładowaniem działa prewencyjnie: automatycznie odłącza odbiorniki, gdy napięcie spadnie poniżej ustawionego progu, i samodzielnie przywraca zasilanie, gdy akumulator zostanie doładowany.
Uwaga: Urządzenie nie przetwarza napięcia — napięcie wyjściowe jest równe wejściowemu. Maksymalny obsługiwany prąd wynosi 10A.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- W pełni automatyczna praca — funkcje Auto Power-Off i Auto Reconnect działają bezobsługowo; idealne rozwiązanie dla systemów pozostawionych bez nadzoru przez dłuższy czas.
- Precyzja ustawień 0.1V — ustawiasz dokładnie taką wartość, jakiej potrzebujesz (np. 11.5V lub 22.8V). Jest to kluczowe w przypadku ogniw LiFePO4 i Li-Ion, które wymagają precyzyjnego zarządzania napięciem.
- Szeroka kompatybilność (12V, 24V, 36V DC) — jeden moduł sprawdzi się w instalacjach samochodowych, solarnych oraz w pakietach akumulatorowych bez konieczności modyfikacji sprzętowych.
- Konfigurowalna histereza — zapobiega efektowi „migotania” przekaźnika przy wahaniach napięcia; sam decydujesz, przy jakim wzroście napięcia układ ma ponownie załączyć zasilanie.
- Niski pobór własny poniżej 1.5W — moduł nie obciąża niepotrzebnie Twojego systemu.
Szczegóły techniczne i działanie
Moduł zabezpieczający wykorzystuje wysokiej jakości przekaźnik mocy sterowany przez dedykowany mikrokontroler, który w czasie rzeczywistym monitoruje napięcie na terminalu VIN. Gdy napięcie spadnie poniżej ustawionego progu odcięcia (z dokładnością do 0.1V), przekaźnik rozłącza obwód, chroniąc akumulator. Automatyczne ponowne załączenie następuje, gdy napięcie wzrośnie o wartość ustawionej histerezy. Maksymalny prąd obciążenia 10A pozwala na obsługę szerokiej gamy urządzeń: silników DC, taśm LED, sterowników ładowania czy oświetlenia.
| Parametr | Wartość / Szczegóły |
|---|---|
| Napięcie wejściowe | 12V – 36V DC |
| Napięcie wyjściowe | Równe napięciu wejściowemu |
| Maksymalny prąd | 10A |
| Dokładność pomiaru | 0.1V |
| Pobór własny | Maks. 1.5W |
| Wymiary | 57 × 42 × 19 mm |
| Waga | 28g |
| Kompatybilność | 12V, 24V, 36V DC |
| Zastosowanie | Motoryzacja, fotowoltaika, akumulatory, systemy DC |
Instrukcja programowania i użytkowania

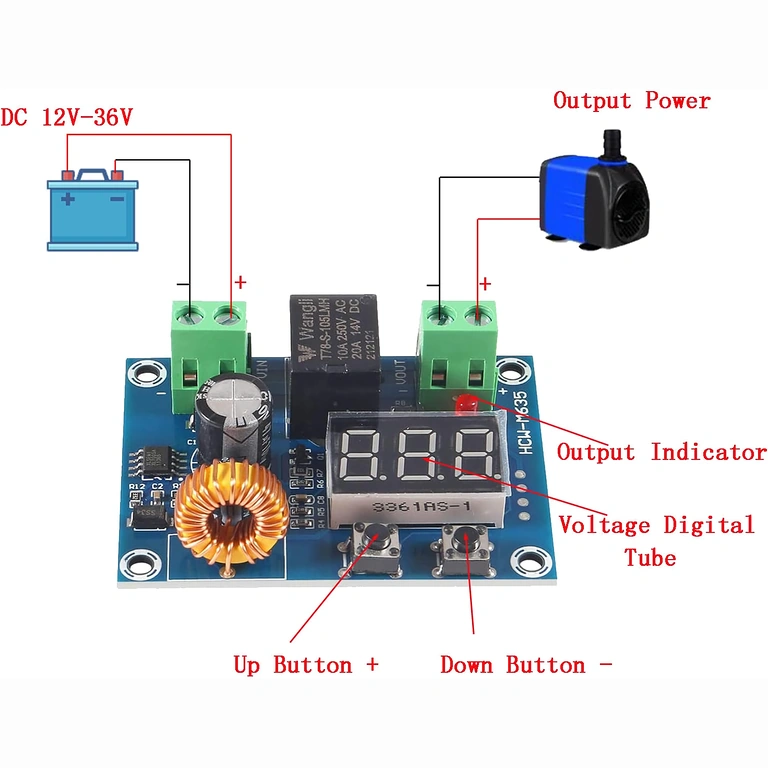

- Podłącz bieguny dodatni i ujemny akumulatora do terminala VIN (zachowaj właściwą polaryzację).
- Podłącz odbiornik (silnik, oświetlenie, sterownik itp.) do terminala VOUT.
- Przytrzymaj lewy przycisk, aby przejść do trybu ustawiania napięcia odcięcia — dostosuj wartość krótkimi kliknięciami (np. 11.5V dla instalacji 12V).
- Przytrzymaj prawy przycisk, aby ustawić wartość histerezy (napięcie, o które musi wzrosnąć poziom, aby układ ponownie załączył zasilanie).
- Zatwierdź ustawienia — przekaźnik będzie automatycznie odłączał odbiornik przy spadku napięcia i wznawiał pracę po jego powrocie do bezpiecznego poziomu.
Zawartość zestawu
- 1x Moduł zabezpieczający przed rozładowaniem akumulatora 12V–36V 10A
Najczęściej zadawane pytania
Czy moduł współpracuje z akumulatorami LiFePO4 i Li-Ion?
Tak, moduł jest uniwersalny i współpracuje z każdym typem akumulatorów o napięciu nominalnym 12V–36V, w tym LiFePO4, Li-Ion, AGM oraz kwasowo-ołowiowymi, ponieważ próg ochrony ustawiasz ręcznie z dokładnością do 0.1V.
Czy sprawdzi się w instalacjach solarnych off-grid?
Zdecydowanie tak. Jest to idealne rozwiązanie dla systemów fotowoltaicznych, chroniące akumulator przed głębokim rozładowaniem w okresach mniejszego nasłonecznienia.
Co się stanie, jeśli odbiornik pobiera więcej niż 10A?
Przekroczenie maksymalnego prądu 10A może doprowadzić do uszkodzenia wewnętrznego przekaźnika. W przypadku mocniejszych urządzeń zalecamy zastosowanie zewnętrznego przekaźnika mocy sterowanego sygnałem z modułu.
Czy moduł działa przy 24V lub 36V bez przeróbek?
Tak, moduł natywnie obsługuje napięcia od 12V do 36V DC. Nie wymaga żadnych modyfikacji sprzętowych — wystarczy jedynie skonfigurować próg odcięcia odpowiedni dla napięcia nominalnego Twojego akumulatora.
Czy ustawienia są pamiętane po odłączeniu zasilania?
Tak, moduł posiada pamięć nieulotną, dzięki czemu ustawione wartości napięcia odcięcia i histerezy są zachowywane nawet po całkowitym odłączeniu zasilania.
