Przetwornica step-down 600W DC 12-80V – precyzyjna regulacja CV/CC bez zbędnych strat energii
Potrzebujesz obniżyć napięcie ze źródła 24V, 48V lub wyższego do konkretnej wartości wymaganej przez Twoje urządzenie? Bez kompromisów i wahań napięcia. Ta regulowana przetwornica step-down o mocy 600W zapewnia pełną kontrolę nad napięciem i prądem wyjściowym, a wszystkie parametry odczytasz w czasie rzeczywistym na wbudowanym wyświetlaczu.
Uwaga: Maksymalne napięcie wyjściowe wynosi napięcie wejściowe × 0,8 (np. przy 60V na wejściu, maksymalne wyjście to 48V). Moduł nie jest kompatybilny z akumulatorami 72V. W przypadku ładowania akumulatorów zaleca się zastosowanie diody zabezpieczającej przed prądem zwrotnym.
Dlaczego warto wybrać tę przetwornicę? (Kluczowe zalety):
- Niezależna regulacja CV/CC — płynnie ustawiasz napięcie (2,5V–50V) oraz prąd (0–20A), co jest niezbędne przy zasilaniu wymagających odbiorników lub ładowaniu ogniw
- Podwójny wyświetlacz cyfrowy — monitorujesz napięcie i natężenie prądu na bieżąco, bez konieczności używania zewnętrznego multimetru
- Sprawność ≥93% — przy mocy 600W straty ciepła są minimalne (poniżej 42W), co stawia ten moduł znacznie wyżej niż standardowe rozwiązania
- Automatyczne zabezpieczenie 25A — w razie przekroczenia ustawionego poboru prądu, układ ogranicza moc, chroniąc elektronikę przed uszkodzeniem
- Zabezpieczenie przed odwrotną polaryzacją — przypadkowe błędne podłączenie nie zniszczy modułu
- Szeroki zakres temperatur pracy: -40°C do +85°C — stabilna praca zarówno w chłodnym warsztacie, jak i w zamkniętych obudowach

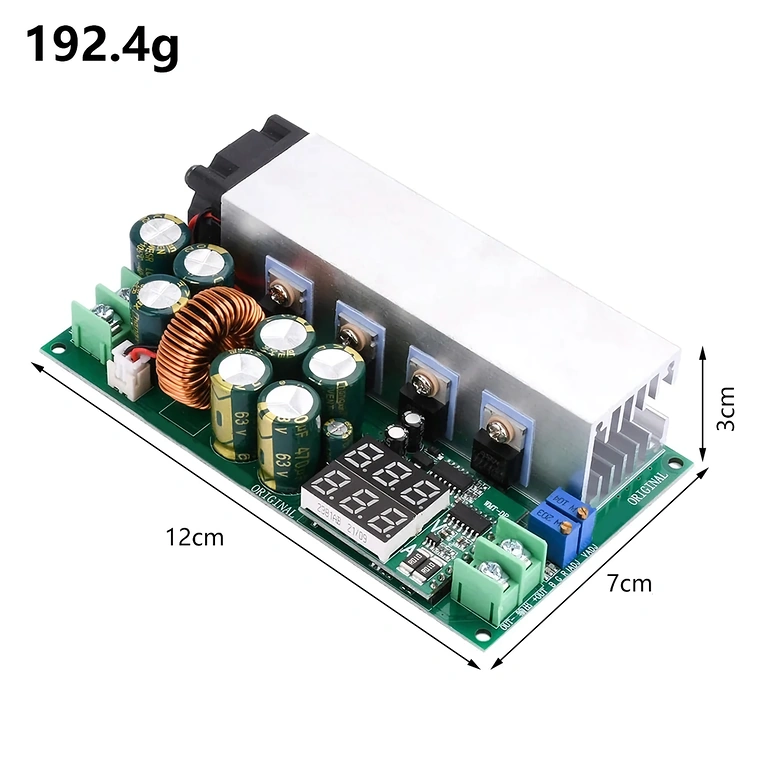

- Kompaktowe wymiary: 125×70×32mm — łatwo zmieścisz ją w każdym projekcie DIY
Dane techniczne i wydajność
Przetwornica wykorzystuje topologię buck (step-down) o wysokiej częstotliwości przełączania, co gwarantuje stabilność napięcia wyjściowego nawet przy nagłych skokach obciążenia. Potencjometr VADJ odpowiada za napięcie, a IADJ za limit prądu. Trzy diody LED sygnalizują tryb pracy: niebieska (CV bez obciążenia), zielona (prąd aktywny) oraz czerwona (tryb CC aktywny).
| Parametr | Wartość / Szczegóły |
|---|---|
| Napięcie wejściowe | DC 12V – 80V (niekompatybilne z akumulatorem 72V) |
| Napięcie wyjściowe | 2,5V – 50V regulowane (maks. = Vin × 0,8) |
| Maksymalny prąd wyjściowy | 20A (zabezpieczenie przy 25A) |
| Maksymalna moc | 600W |
| Sprawność | ≥ 93% |
| Wyświetlacz | Cyfrowy – jednoczesny odczyt V i A |
| Tryb pracy | CV (stałe napięcie) / CC (stały prąd) |
| Zabezpieczenia | Nadprądowe (25A), przed odwrotną polaryzacją |
| Temperatura pracy | -40°C – +85°C |
| Temperatura przechowywania | -20°C – +50°C |
| Wilgotność względna | 65% ± 20% |
| Wymiary | 125mm × 70mm × 32mm |
Instrukcja obsługi

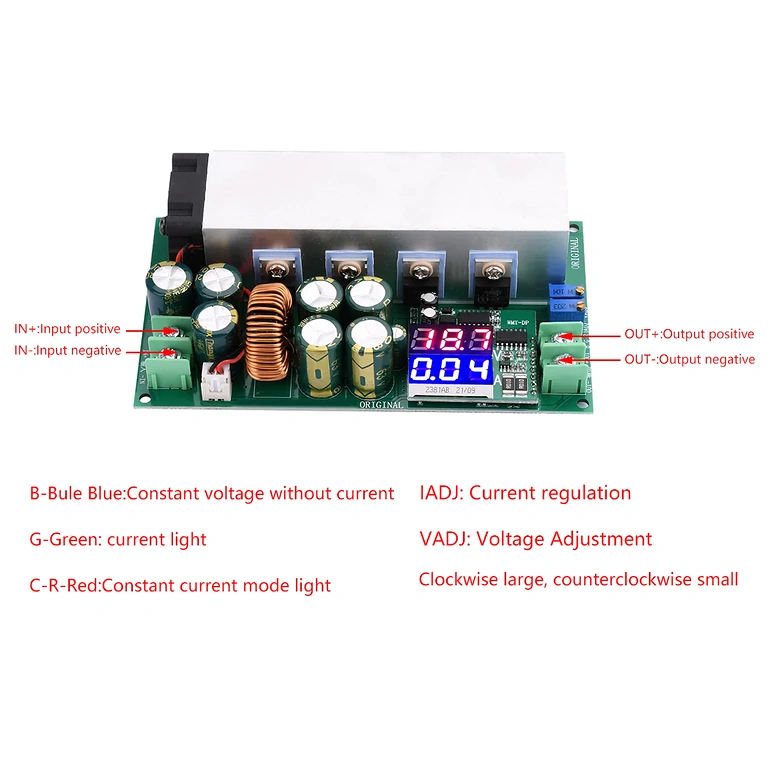

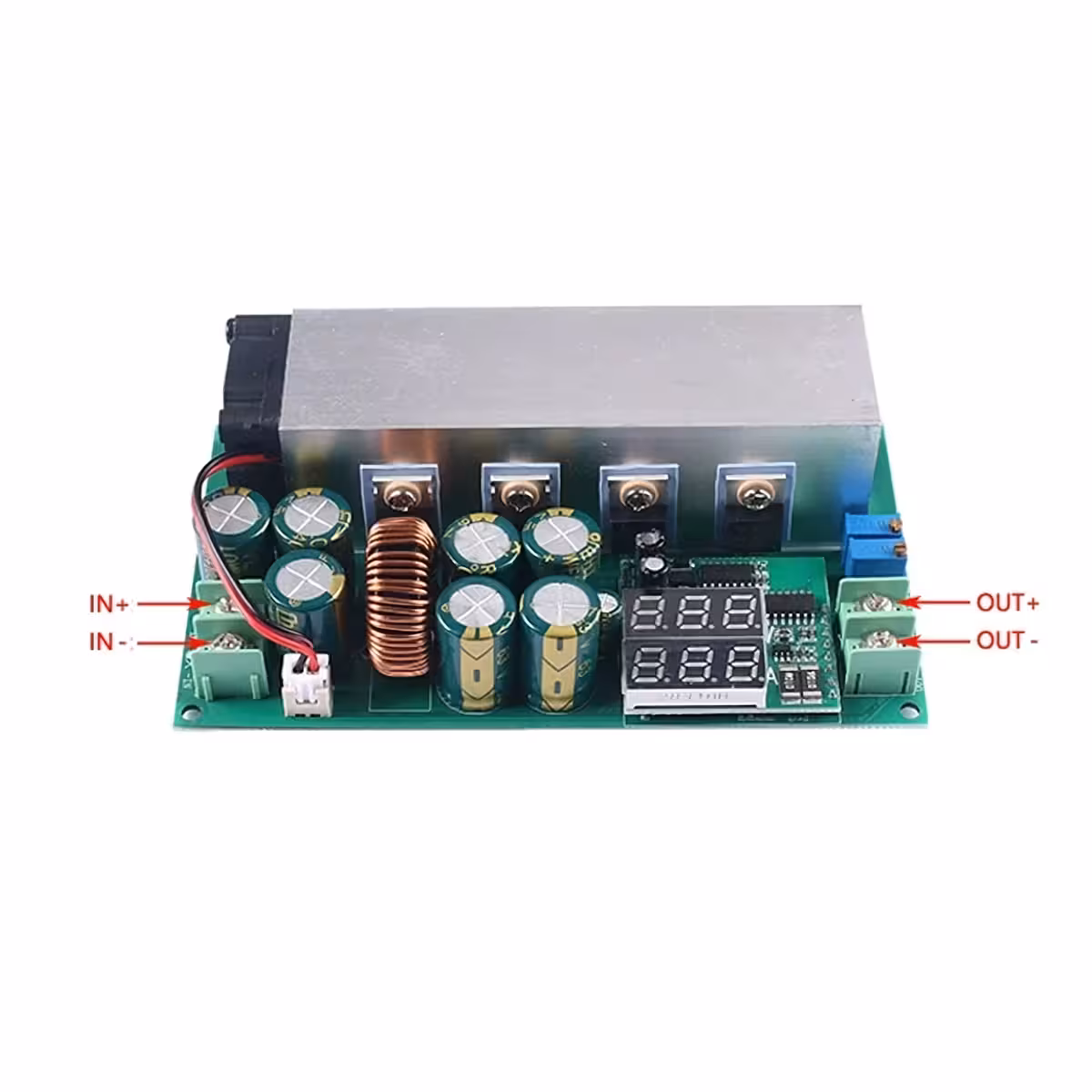

- Podłącz zasilanie do zacisków IN+ i IN-, zachowując właściwą polaryzację (DC 12V–80V).
- Podłącz odbiornik do zacisków OUT+ i OUT-.
- Ustaw napięcie wyjściowe za pomocą potencjometru VADJ (zgodnie z ruchem wskazówek zegara – zwiększanie).
- Ustaw limit prądu za pomocą potencjometru IADJ (zgodnie z ruchem wskazówek zegara – zwiększanie).
- Obserwuj diody LED: niebieska = tryb CV; zielona = praca pod obciążeniem; czerwona = tryb CC.
- Ładowanie akumulatorów: pamiętaj o wpięciu diody na linii wyjściowej, aby zapobiec przepływowi prądu zwrotnego do przetwornicy.
Zawartość zestawu
- 1× Moduł przetwornicy step-down DC 12-80V 20A 600W z wyświetlaczem
Najczęściej zadawane pytania
Czy mogę użyć akumulatora 72V jako źródła zasilania?
Nie. Akumulatory 72V mogą generować skoki napięcia przekraczające bezpieczny limit modułu. Zakres wejściowy to ściśle 12V–80V.
Jakie jest maksymalne napięcie wyjściowe przy wejściu 60V?
48V. Obowiązuje wzór: napięcie wyjściowe maks. = napięcie wejściowe × 0,8.
Czy moduł nadaje się do ładowania ogniw Li-Ion lub LiPo?
Tak, tryb CC (stały prąd) jest idealny do ładowania. Należy jednak koniecznie zastosować diodę na wyjściu, aby chronić moduł przed prądem zwrotnym z akumulatora.
Czy przy maksymalnej mocy wymagane jest dodatkowe chłodzenie?
Przy obciążeniu powyżej 400–450W zalecamy zastosowanie radiatora lub wentylatora, aby wydłużyć żywotność komponentów. Przy pracy ciągłej na poziomie 600W chłodzenie aktywne jest niezbędne.
