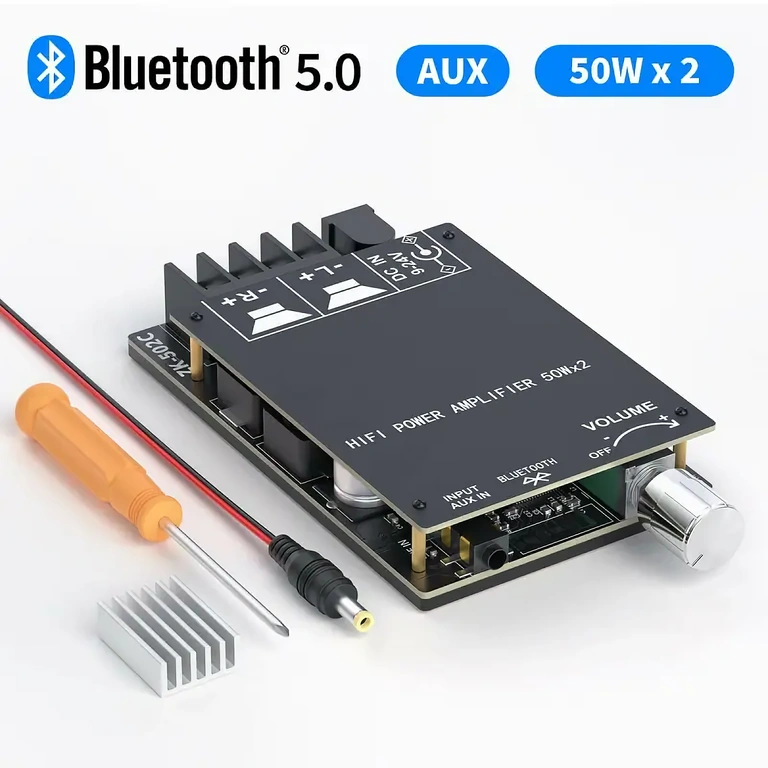

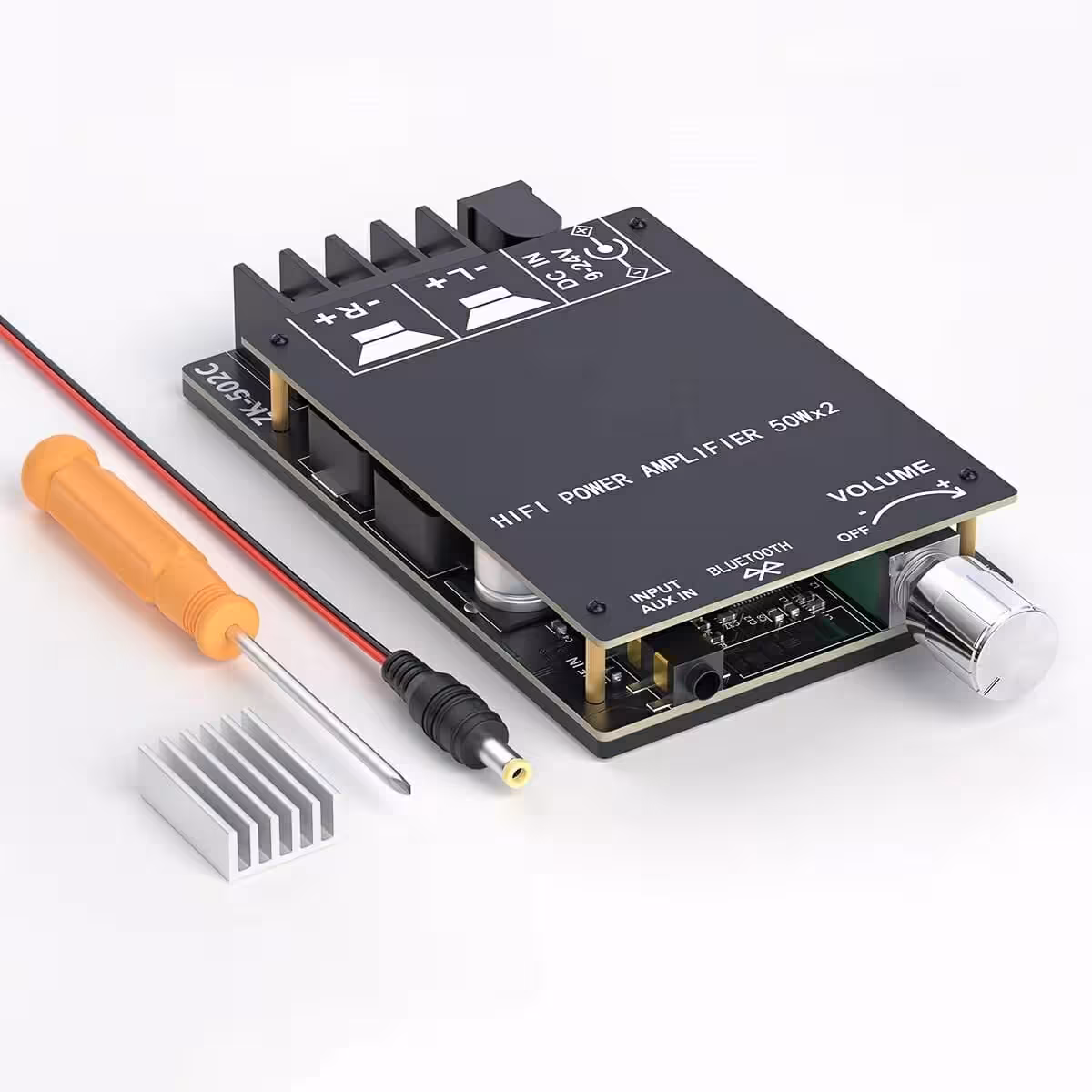

Moduł wzmacniacza stereo TPA3116D2 – 2x50W Bluetooth 5.0 z dźwiękiem Hi-Fi do Twoich projektów audio DIY
Planujesz budowę własnego głośnika Bluetooth lub chcesz przywrócić życie starym kolumnom pasywnym? Dzięki zastosowaniu układu TPA3116D2 od Texas Instruments oraz technologii Bluetooth 5.0, otrzymujesz w jednym module wszystko, czego potrzebujesz: realną moc, czyste brzmienie i stabilną łączność bezprzewodową. Bez zbędnych kompromisów i skomplikowanej konfiguracji.
Uwaga: Maksymalna moc 2x50W osiągana jest przy zasilaniu 24V / min. 3A. Przy intensywnym użytkowaniu zaleca się montaż radiatora na układzie scalonym.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Zniekształcenia poniżej 0.1% (THD) — dźwięk pozostaje wierny źródłu nawet przy wysokim poziomie głośności, bez trzasków i niepożądanych podbarwień
- Bluetooth 5.0 o zasięgu do 15m — swoboda ruchu po pomieszczeniu bez utraty połączenia z telefonem lub laptopem
- Podwójne wejście audio — przełączaj się między Bluetooth a złączem jack 3.5mm bez dodatkowych adapterów; kabel ma automatyczny priorytet
- Wysoka sprawność klasy D (ponad 87%) — moduł generuje znacznie mniej ciepła niż klasyczne wzmacniacze AB, co przekłada się na dłuższą żywotność
- Kompatybilność z kolumnami 4–8Ω / 50–200W — współpracuje z szeroką gamą głośników pasywnych DIY oraz gotowych zestawów
- Potencjometr z wbudowanym włącznikiem — kontroluj głośność oraz włączaj/wyłączaj moduł jednym ruchem, bez dodatkowych elementów
- PWM do 1.2 MHz — wysoka częstotliwość przełączania eliminuje słyszalne zakłócenia i upraszcza filtrowanie wyjściowe
Szczegóły i wydajność

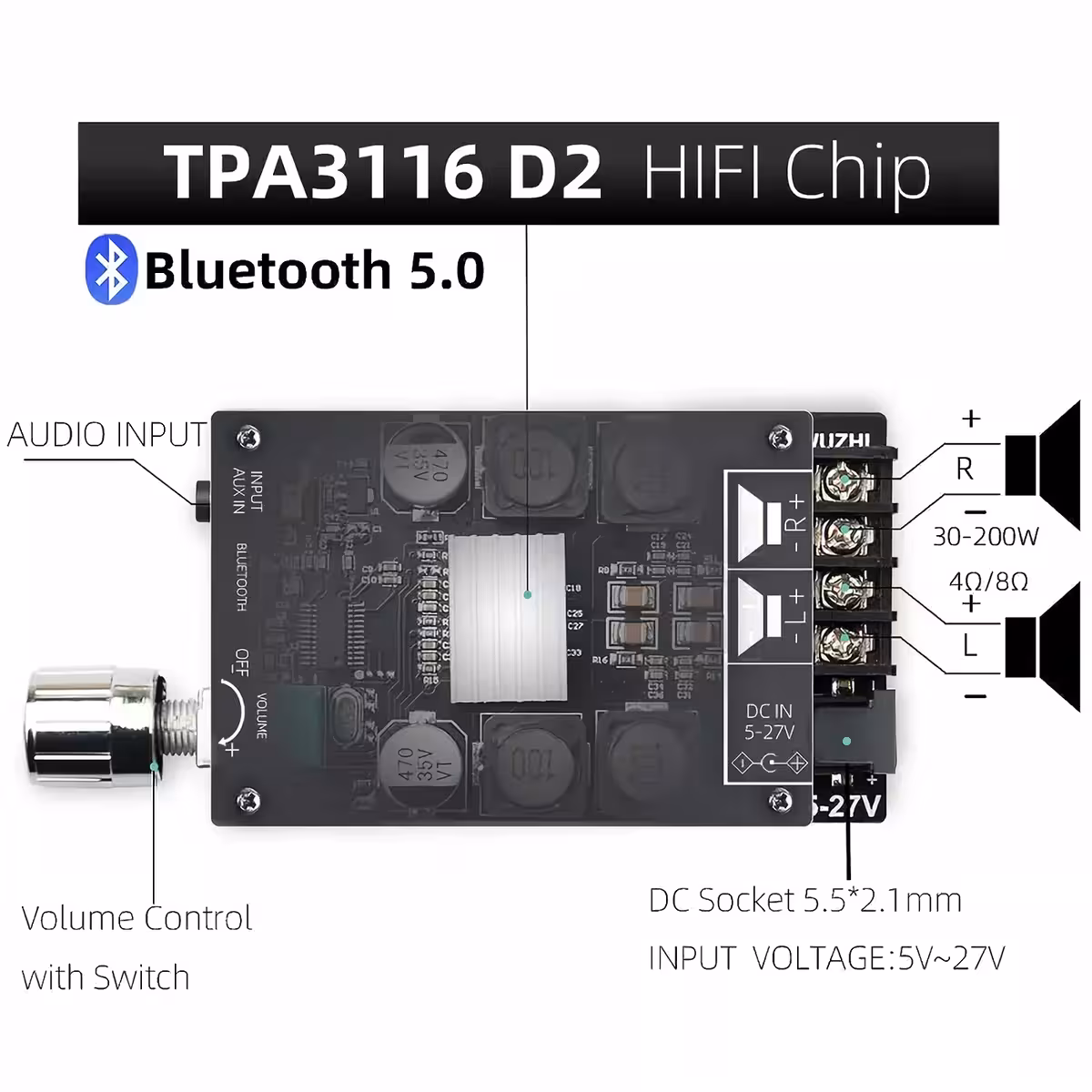

Układ TPA3116D2 pracuje w klasie D, przekształcając ponad 87% pobieranej energii bezpośrednio w dźwięk, a nie w ciepło. Częstotliwość modulacji PWM do 1.2 MHz sprawia, że zakłócenia znajdują się poza pasmem słyszalnym, co zapewnia dynamiczne i czyste brzmienie bez artefaktów.

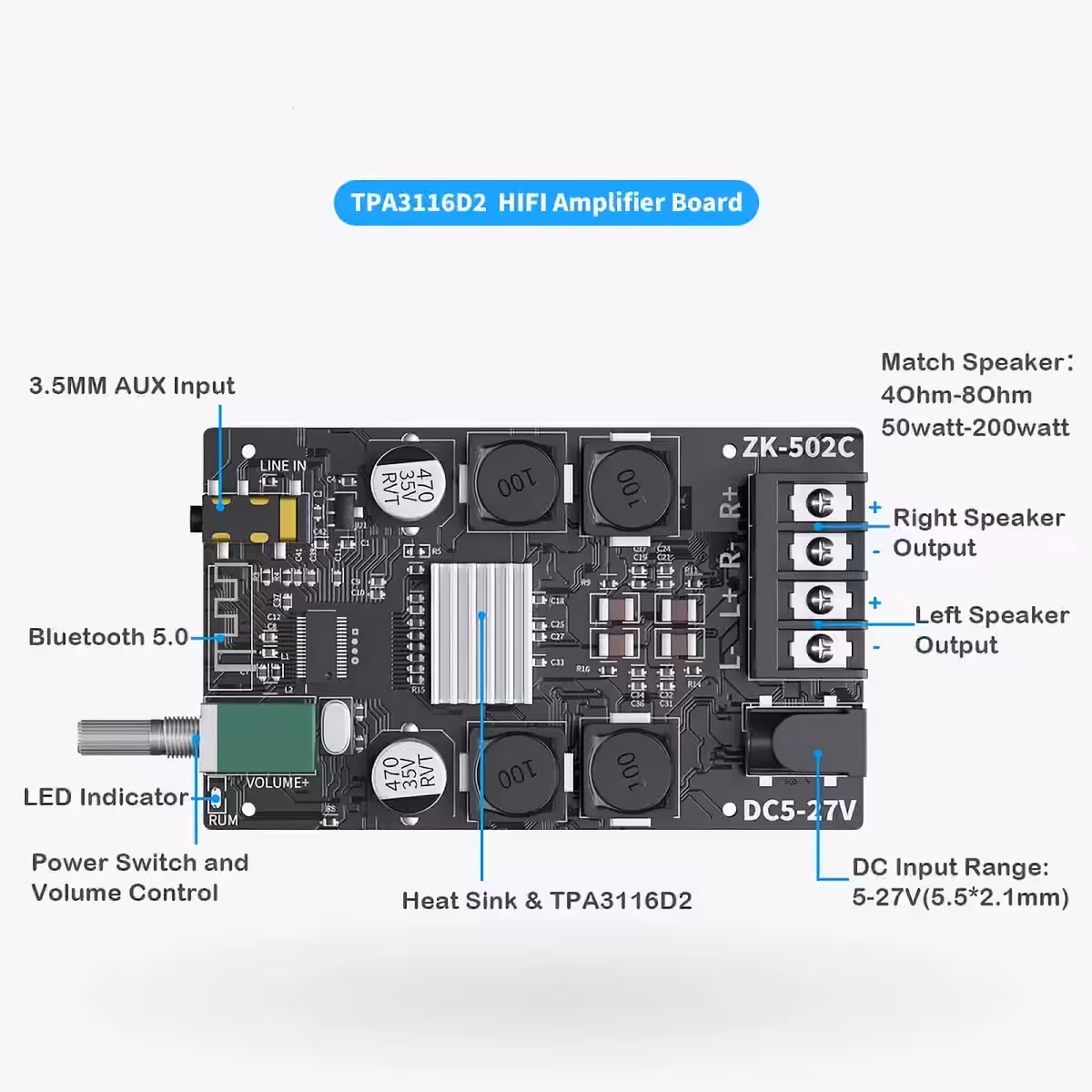

Łączność Bluetooth 5.0 gwarantuje stabilne połączenie na dystansie do 15 metrów, bez odczuwalnych opóźnień. Jeśli wolisz połączenie przewodowe, skorzystaj z wejścia jack 3.5mm — moduł automatycznie wykryje sygnał. Zasilanie odbywa się poprzez standardowe gniazdo 5.5×2.1mm, kompatybilne z większością zasilaczy sieciowych.
| Parametr | Wartość / Szczegóły |
|---|---|
| Układ wzmacniacza | TPA3116D2 (Texas Instruments) |
| Klasa wzmacniacza | Klasa D |
| Moc wyjściowa | 2x50W (Stereo) |
| Całkowite zniekształcenia (THD) | Poniżej 0.1% |
| Impedancja głośników | 4 – 8 Ohm |
| Moc obsługiwanych głośników | 50W – 200W |
| Wersja Bluetooth | 5.0 |
| Zasięg Bluetooth | Do 15 metrów |
| Wejścia audio | Bluetooth 5.0 + Jack 3.5mm |
| Regulacja głośności | Potencjometr z wbudowanym wyłącznikiem |
| Częstotliwość PWM | Do 1.2 MHz |
| Napięcie zasilania | 18V – 24V DC |
| Minimalny prąd zasilania | Powyżej 3A |
| Złącze zasilania | Gniazdo 5.5×2.1mm |

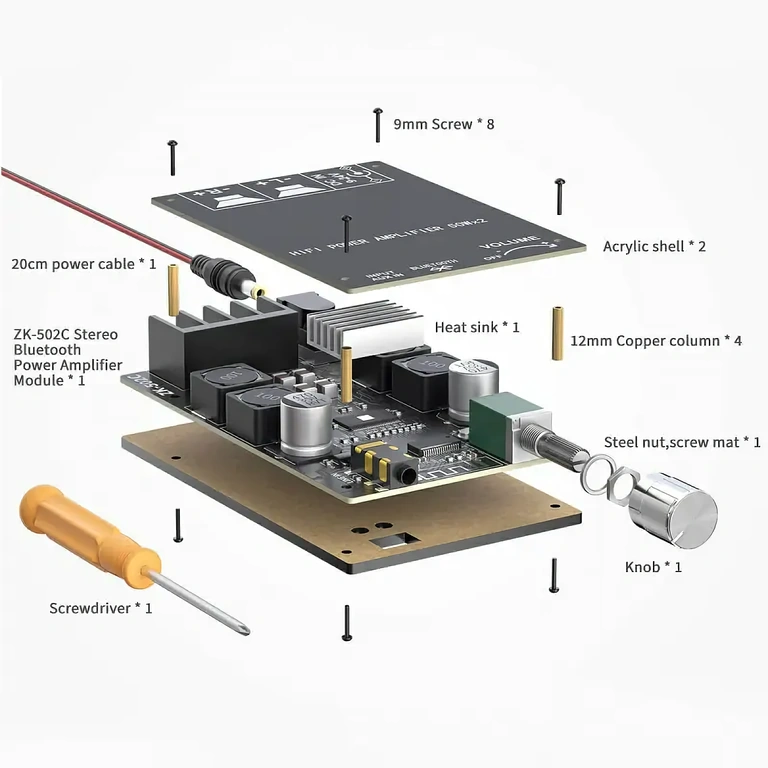

Zawartość zestawu
- 1x Moduł wzmacniacza audio Bluetooth stereo 2x50W TPA3116D2
Najczęściej zadawane pytania
Jakie głośniki mogę podłączyć do tego modułu?
Dowolne głośniki pasywne o impedancji od 4 do 8 Ohm i mocy znamionowej 50W–200W. Moduł nie współpracuje z głośnikami aktywnymi ani słuchawkami.
Jakiego zasilacza potrzebuję?
Wymagany jest stabilizowany zasilacz DC o napięciu 18V–24V i wydajności prądowej min. 3A. Dla uzyskania pełnej mocy zalecamy zasilacz 24V/5A. Złącze to standardowy wtyk 5.5×2.1mm.
Czy mogę używać Bluetooth i jack 3.5mm jednocześnie?
Nie. Moduł obsługuje jedno źródło dźwięku w danym momencie. Podłączenie kabla jack automatycznie wycisza sygnał Bluetooth.
Czy potrzebuję radiatora?
Przy średnim poziomie głośności moduł pracuje poprawnie bez radiatora. Jeśli planujesz korzystać z pełnej mocy przez dłuższy czas, warto zamontować radiator aluminiowy na układzie TPA3116D2, co wydłuży żywotność urządzenia i zapobiegnie zadziałaniu zabezpieczeń termicznych.
Czy moduł nadaje się do projektów DIY?
Tak, został stworzony z myślą o nich. Idealny do systemów audio typu home-audio, przenośnych głośników Bluetooth czy własnych wzmacniaczy. Kompaktowe wymiary i podwójna łączność sprawiają, że to doskonały wybór dla każdego entuzjasty DIY audio.
