Przełącznik kołyskowy DPDT z samopowrotem – zmiana kierunku obrotów silnika bez przekaźników i skomplikowanego okablowania

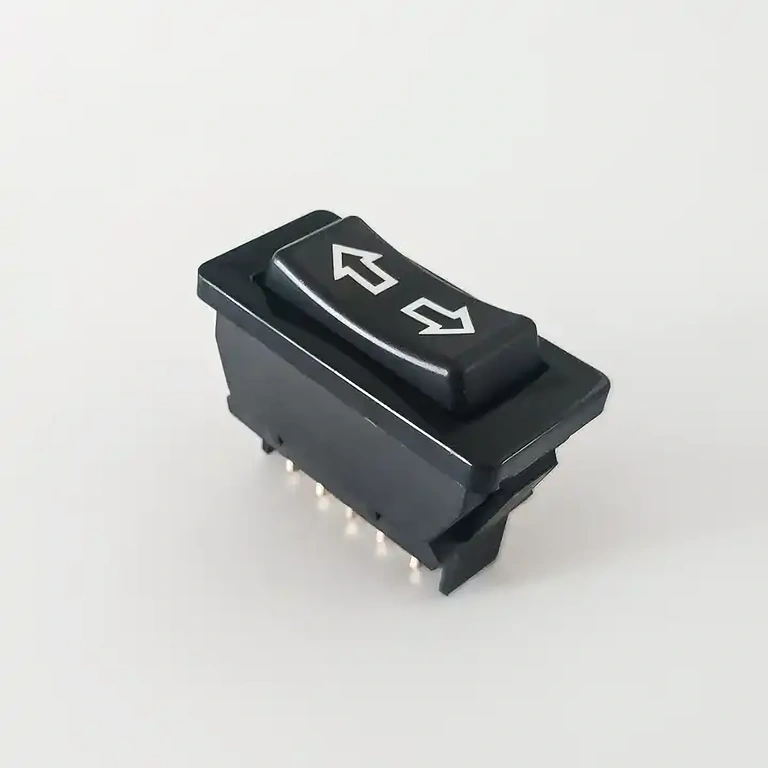

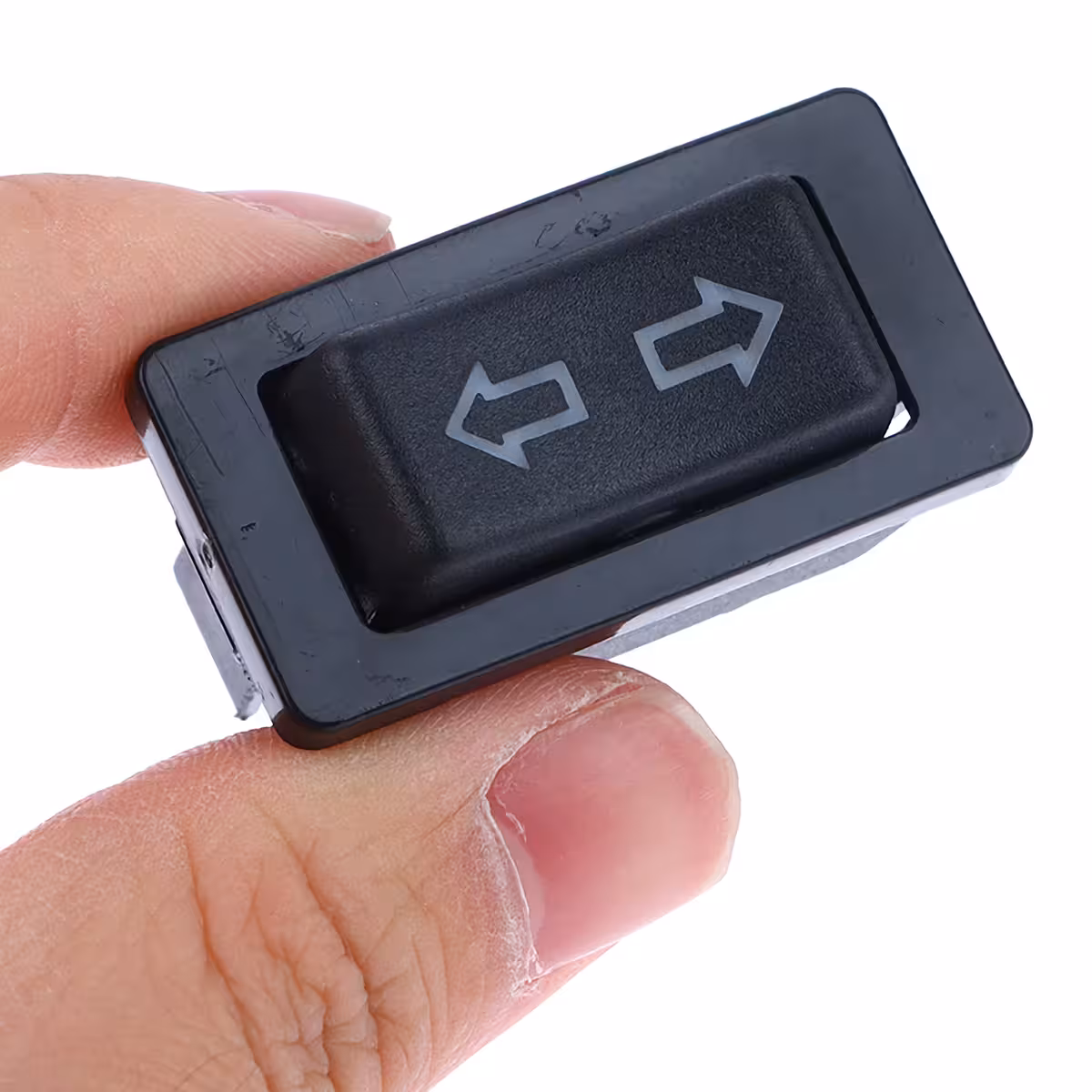

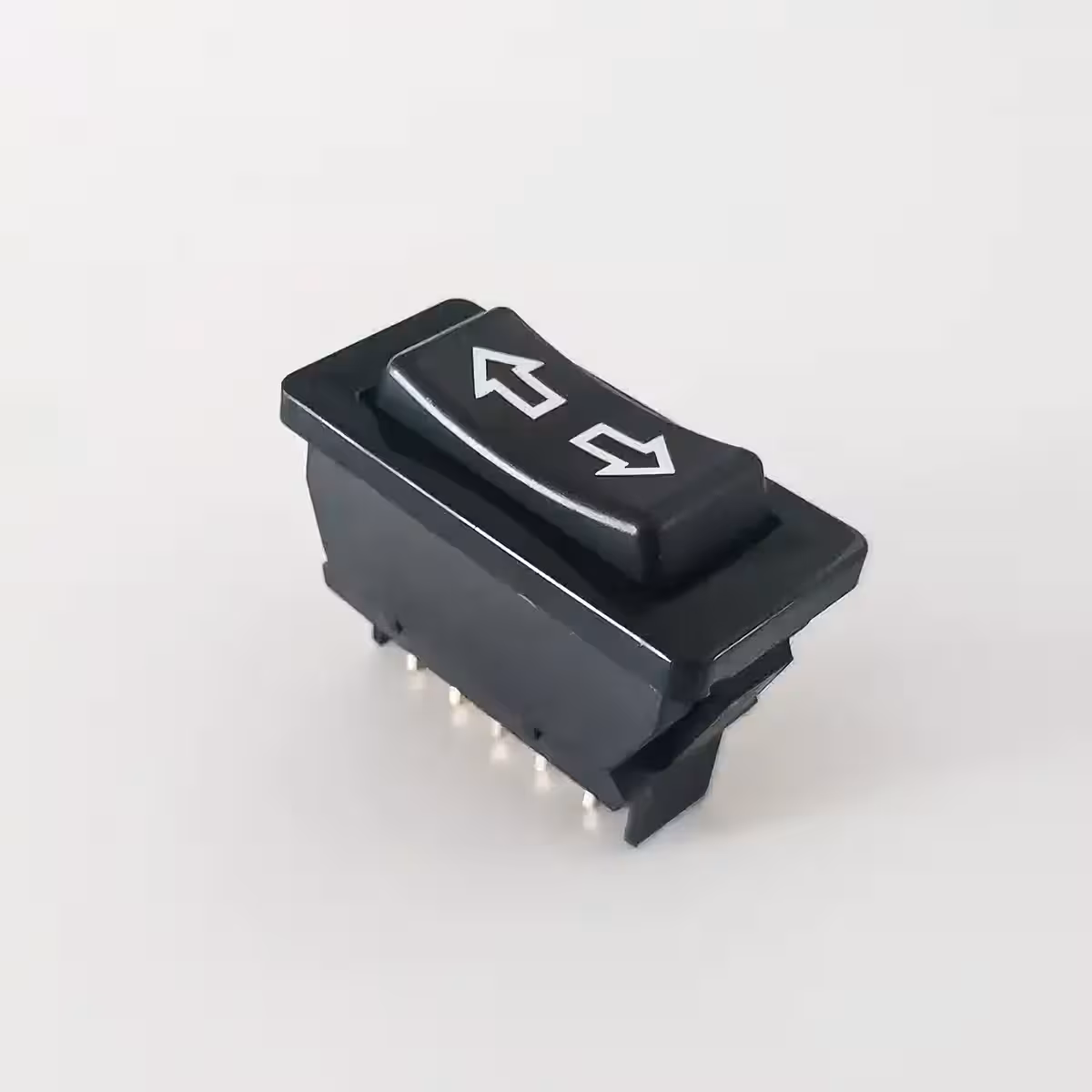

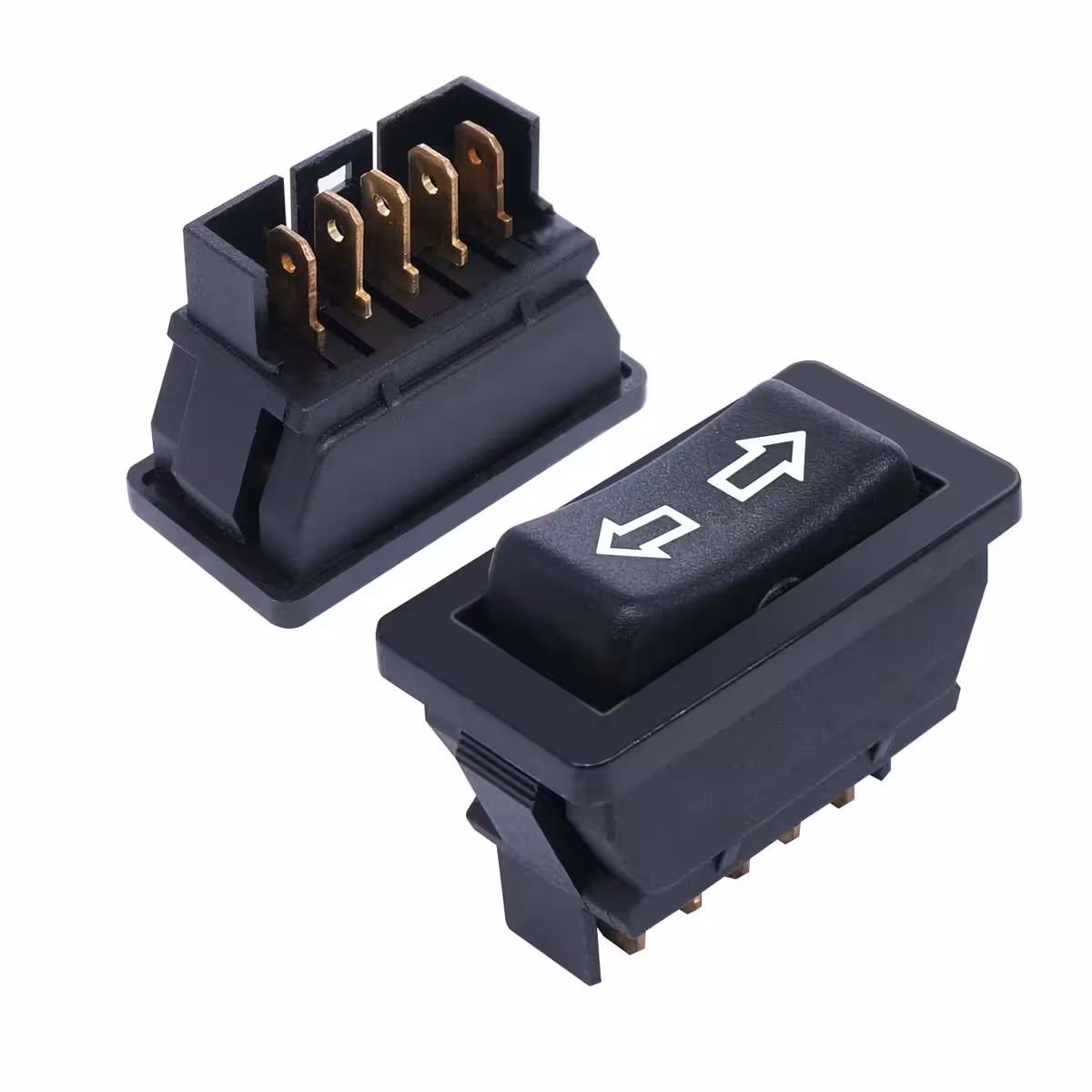

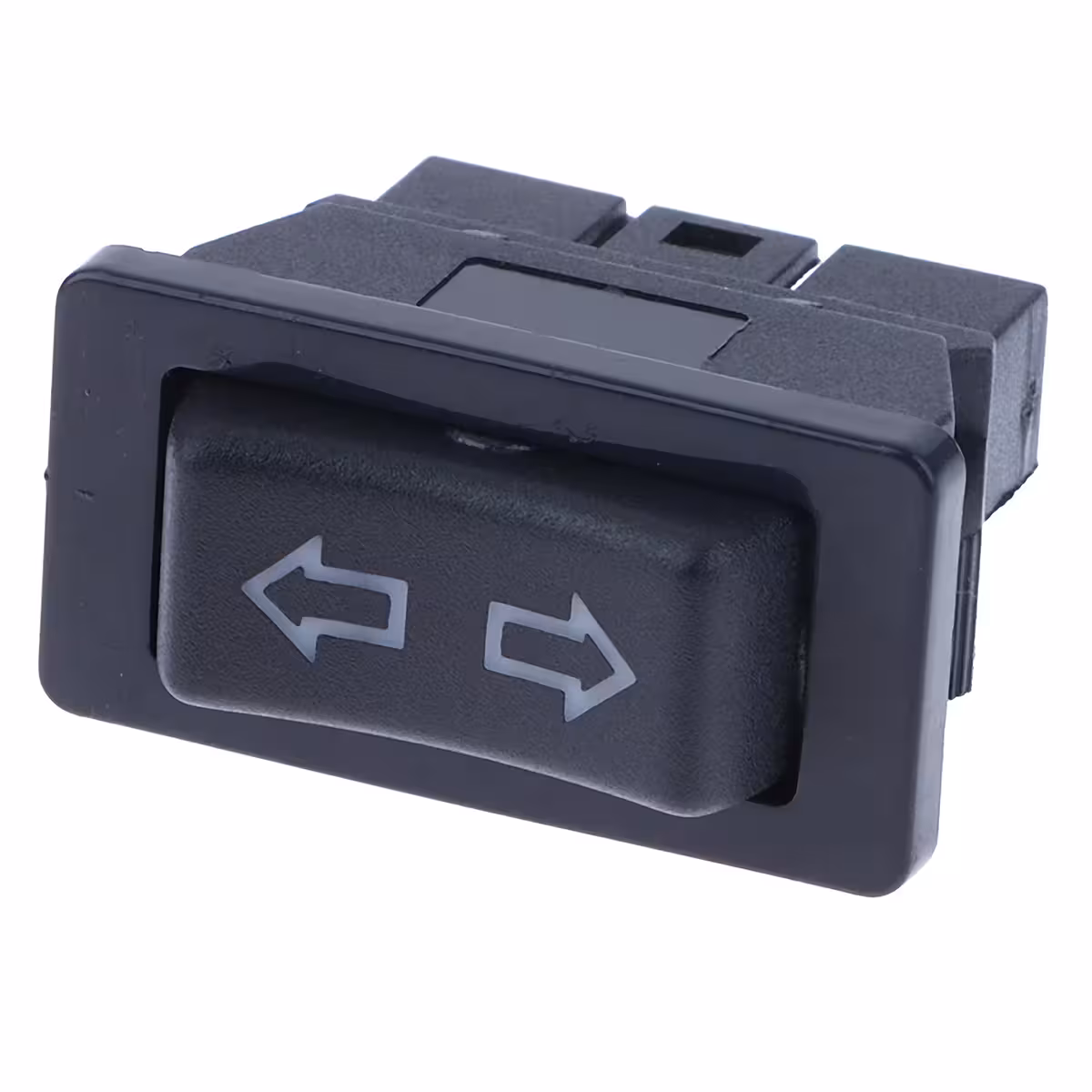

Masz siłownik liniowy, silnik prądu stałego (DC) lub system podnoszenia i szukasz prostego sposobu na sterowanie kierunkiem ruchu? Nasz przełącznik kołyskowy DPDT z 3 pozycjami i automatycznym powrotem to rozwiązanie, którego potrzebujesz. Przechylasz w lewo — silnik rusza w jedną stronę. Przechylasz w prawo — kierunek zmienia się na przeciwny. Puszczasz dźwignię — silnik zatrzymuje się automatycznie.
Uwaga: Automatyczny powrót do pozycji środkowej (OFF) zapobiega przypadkowemu uruchomieniu i chroni zarówno silnik, jak i cały układ elektryczny.
Dlaczego warto wybrać ten model? (Główne zalety):
- Zmiana polaryzacji bez przekaźników — konfiguracja DPDT pozwala na jednoczesne przełączenie obu przewodów silnika, co zmienia kierunek obrotów jednym ruchem, bez konieczności stosowania dodatkowych modułów.
- Automatyczne zatrzymanie po zwolnieniu — pozycje boczne są chwilowe (momentary): silnik pracuje tylko tak długo, jak trzymasz dźwignię, co eliminuje ryzyko mechanicznego zablokowania lub przeciążenia.
- Obciążalność 20A przy 12V i 24V DC — idealny do większości siłowników liniowych i silników DC stosowanych w motoryzacji, kamperach, łodziach czy projektach automatyki DIY.

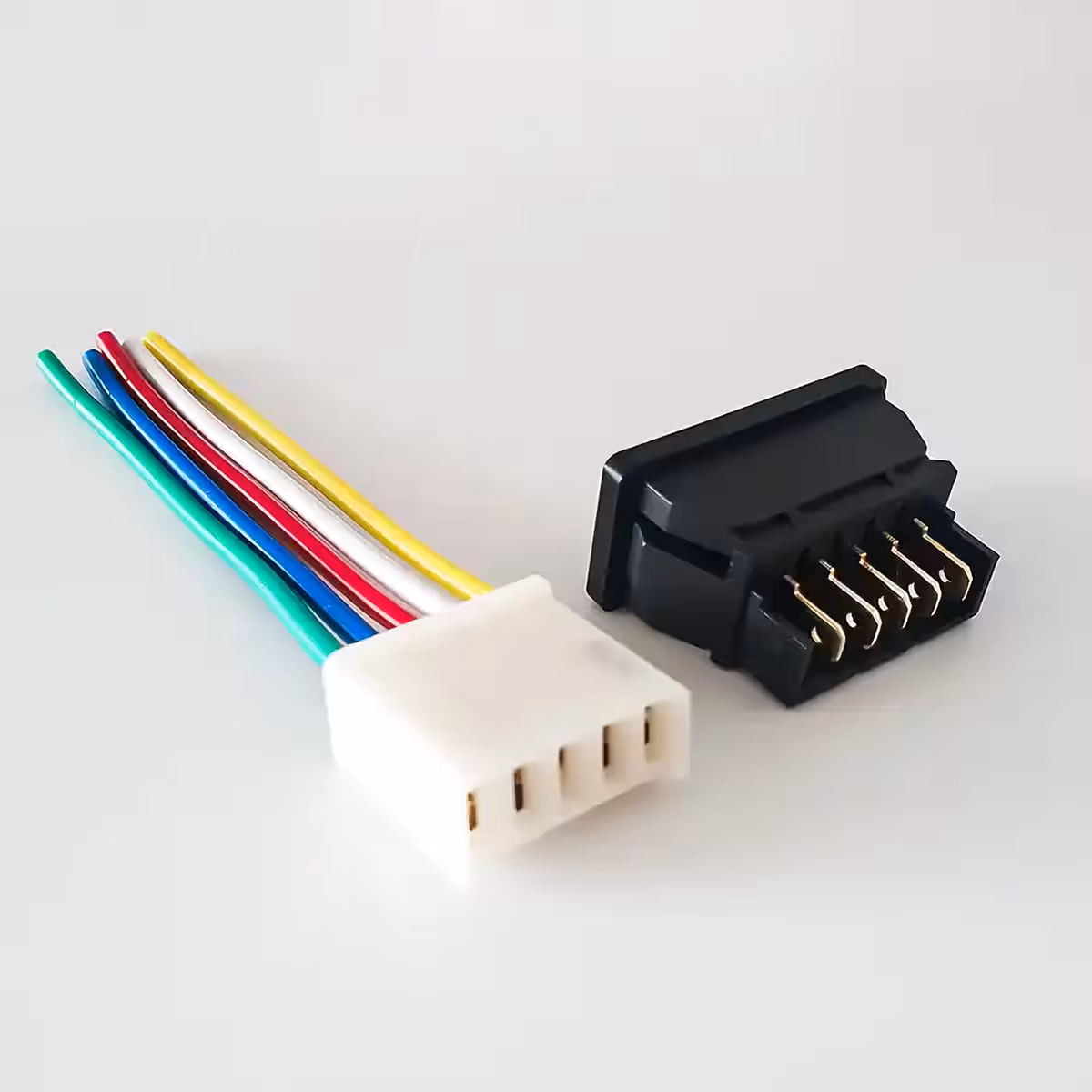

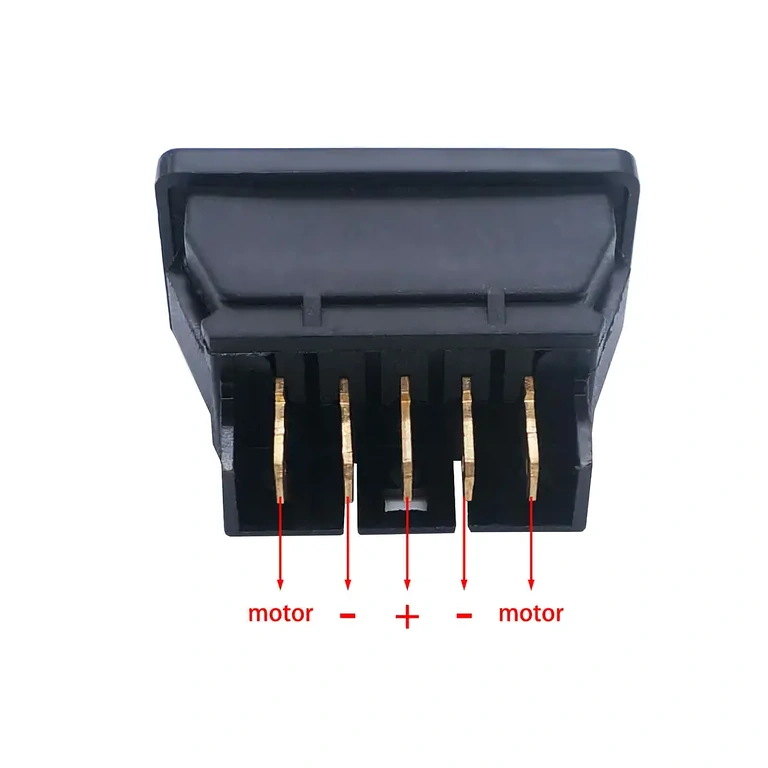

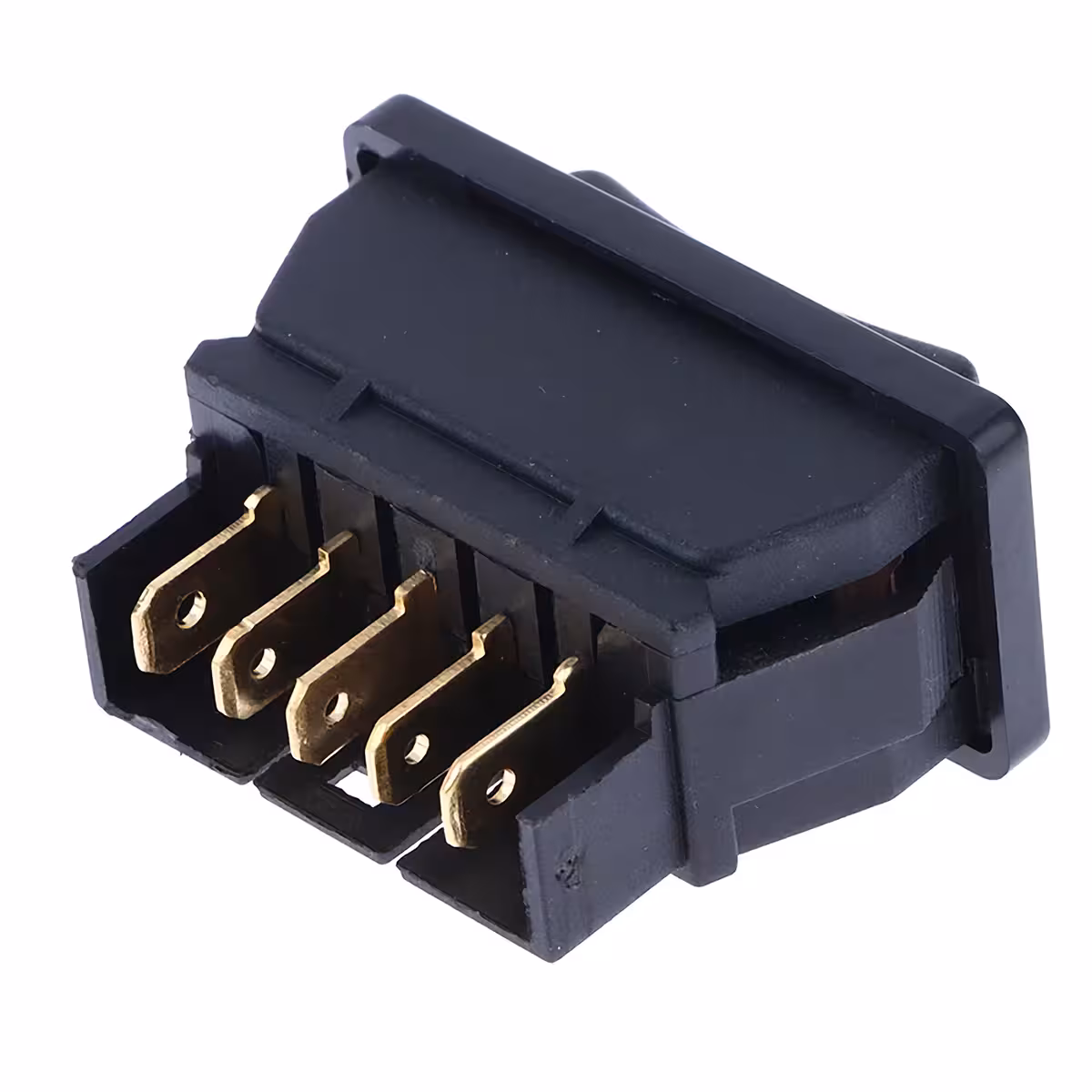

- Wtyczka z 5 pinami w zestawie — podłączasz przewody bezpośrednio do kostki, bez lutowania i specjalistycznych narzędzi. Rozwiązanie idealne dla szybkiego montażu.
- Kompaktowe wymiary: 21 × 41 × 34 mm — bez problemu zmieści się w desce rozdzielczej, panelu sterowniczym lub obudowie wydrukowanej w 3D.
Szczegóły i wydajność
Konfiguracja DPDT (Double Pole Double Throw) oznacza, że przełącznik steruje jednocześnie dwoma niezależnymi obwodami — to dokładnie to, czego potrzebujesz, aby odwrócić polaryzację silnika DC bez zewnętrznego mostka H. Układ ON/OFF/ON z samopowrotem utrzymuje stabilną pozycję środkową (silnik wyłączony) i aktywuje ruch tylko w momencie trzymania dźwigni, co zapobiega awariom w systemach podnoszenia. Terminal z 5 pinami i odłączaną wtyczką pozwala na błyskawiczną wymianę lub przepięcie przewodów, nawet w trudno dostępnych miejscach.
| Parametr | Wartość / Szczegóły |
|---|---|
| Typ przełącznika | DPDT, ON/OFF/ON z samopowrotem (momentary) |
| Liczba pinów | 5 pinów (wtyczka w zestawie) |
| Napięcie znamionowe | DC 12V / 24V |
| Prąd znamionowy | 20A |
| Funkcja powrotu | Automatyczna do pozycji środkowej OFF |

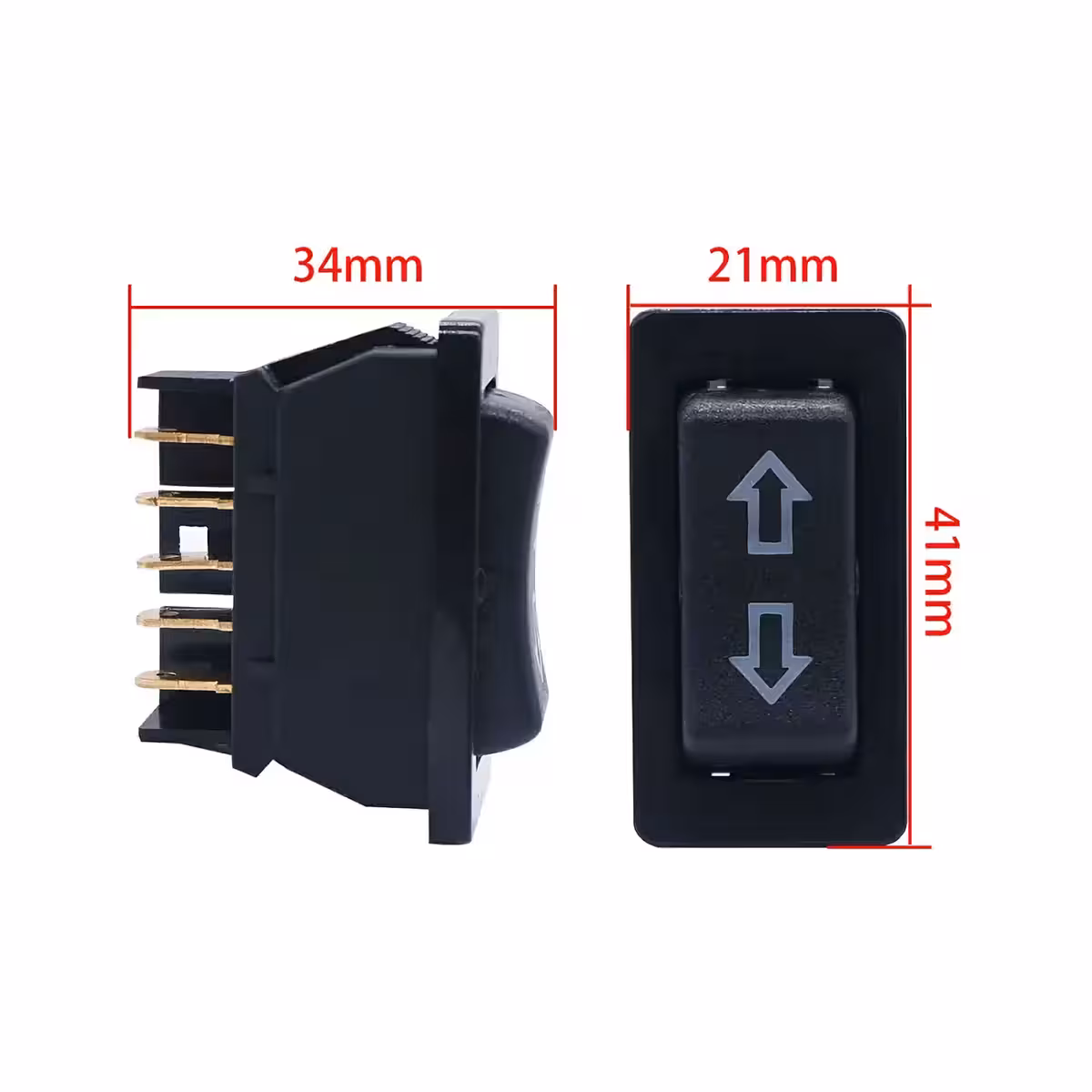

| Wymiary | 21 × 41 × 34 mm |
| Długość konektora | 12 mm |
| Typowe zastosowania | Silniki DC, siłowniki liniowe, systemy podnoszenia, robotyka, automatyka samochodowa |
Zawartość zestawu

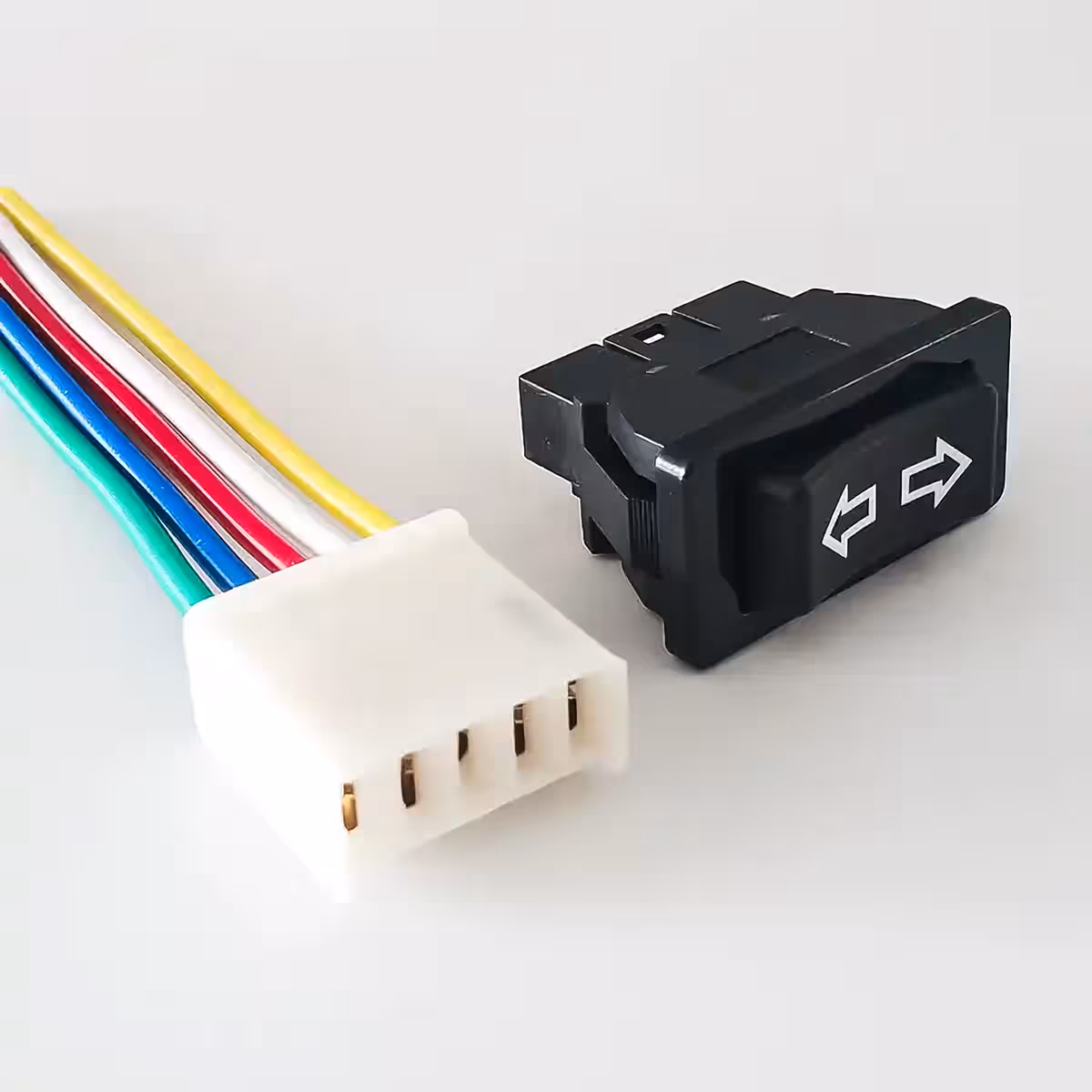

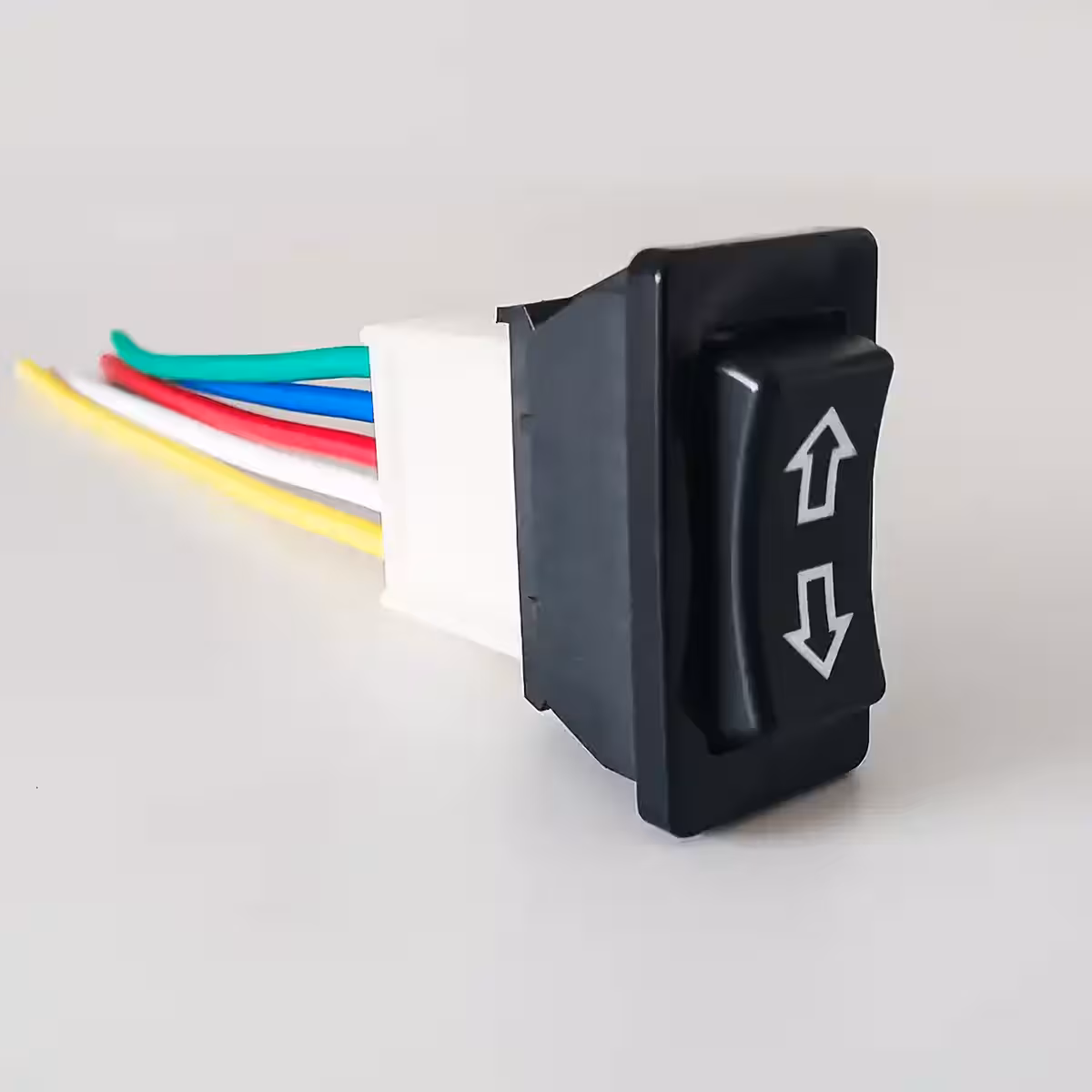

- 1 × Przełącznik kołyskowy DPDT 3-pozycyjny z samopowrotem
- 1 × Kostka przyłączeniowa z 5 pinami
Najczęściej zadawane pytania
Czy mogę sterować siłownikiem liniowym bezpośrednio tym przełącznikiem?
Tak. To jedno z najczęstszych zastosowań. Przełącznik współpracuje z każdym siłownikiem liniowym DC o poborze prądu do 20A przy 12V lub 24V — np. w antenach, klapach, łóżkach elektrycznych czy systemach podnoszenia.
Co się stanie, jeśli przekroczę 20A?
Styki mogą ulec przegrzaniu, co doprowadzi do uszkodzenia przełącznika. Jeśli Twój silnik pobiera więcej niż 20A podczas rozruchu, użyj przekaźnika mocy sterowanego tym przełącznikiem — wtedy przełącznik będzie pełnił funkcję sterującą, a nie wykonawczą.
Czy potrzebuję diod zabezpieczających?
W przypadku dużych silników indukcyjnych (powyżej 5-10A) zaleca się stosowanie diod zwrotnych (flyback) wpiętych równolegle do zacisków silnika. Chronią one styki przełącznika przed iskrzeniem przy każdej zmianie kierunku.
Jak długo trwa montaż w panelu?
Mniej niż 10 minut. Wystarczy wyciąć standardowy otwór w panelu, osadzić przełącznik i podłączyć przewody do kostki z 5 pinami. Nie potrzebujesz lutownicy ani specjalistycznych narzędzi.
Galeria zdjęć
Opinie
Na razie nie ma opinii o produkcie.
