Regulator DC-DC step down 20A 300W — opis i zastosowanie
Prezentacja produktu
Ten moduł step down 20A 300W (przetwornica obniżająca DC-DC) został zaprojektowany do precyzyjnej i wydajnej regulacji napięcia i prądu pomiędzy Wejście 6–40V a Wyjście 1.2–36V. Działa w trybie CC/CV (Constant Current / Constant Voltage) i oferuje niezbędne zabezpieczenia dla zastosowań przemysłowych, hobbystycznych i napraw elektronicznych. Moduł integruje MOSFET dual 75V/80A oraz kondensatory low ESR dla stabilności i sprawności do 95–96% (np. 24V→12V przy 20A).
Główne zalety
Duża moc: do 300W (20A MAX, zalecane do 15A przy pracy ciągłej).

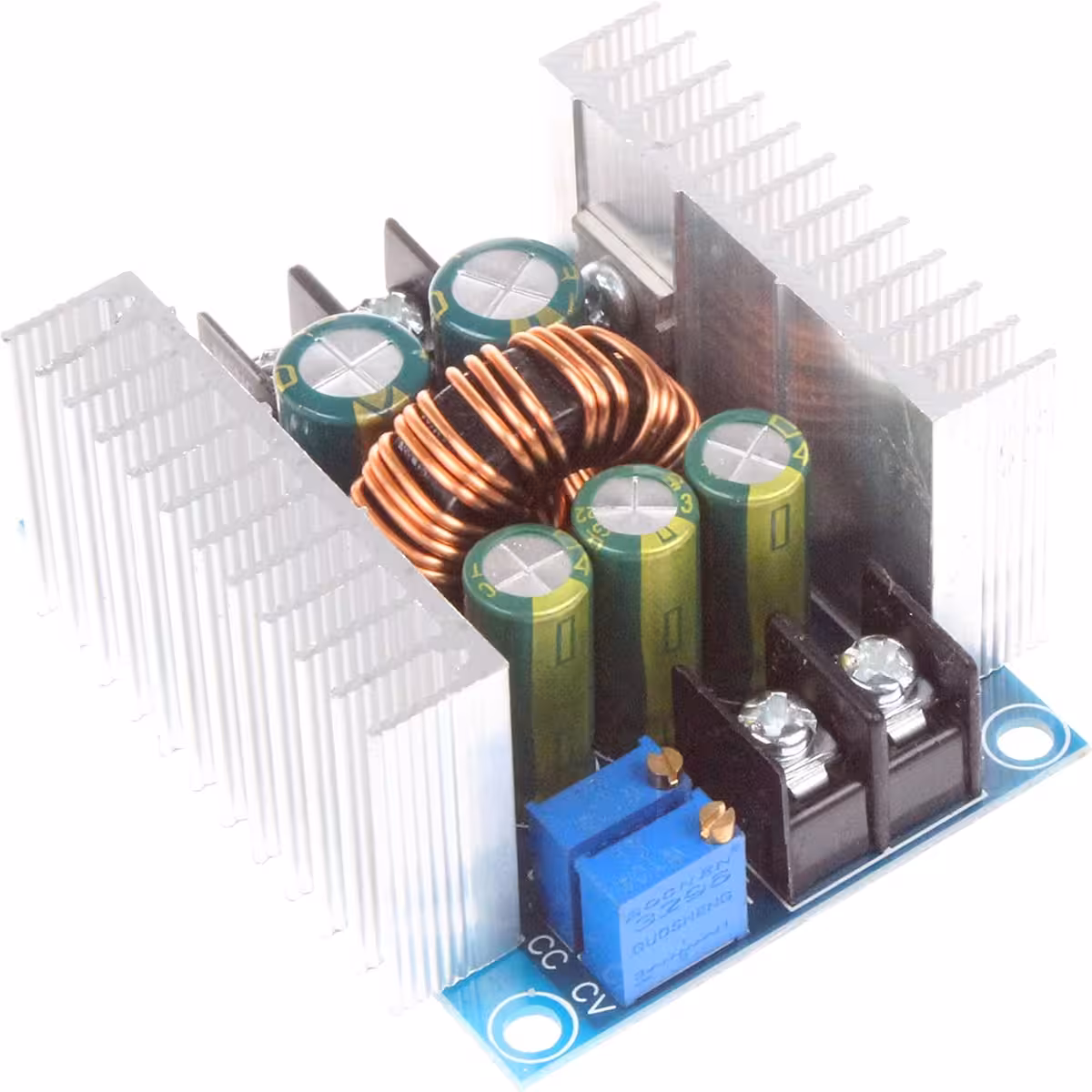

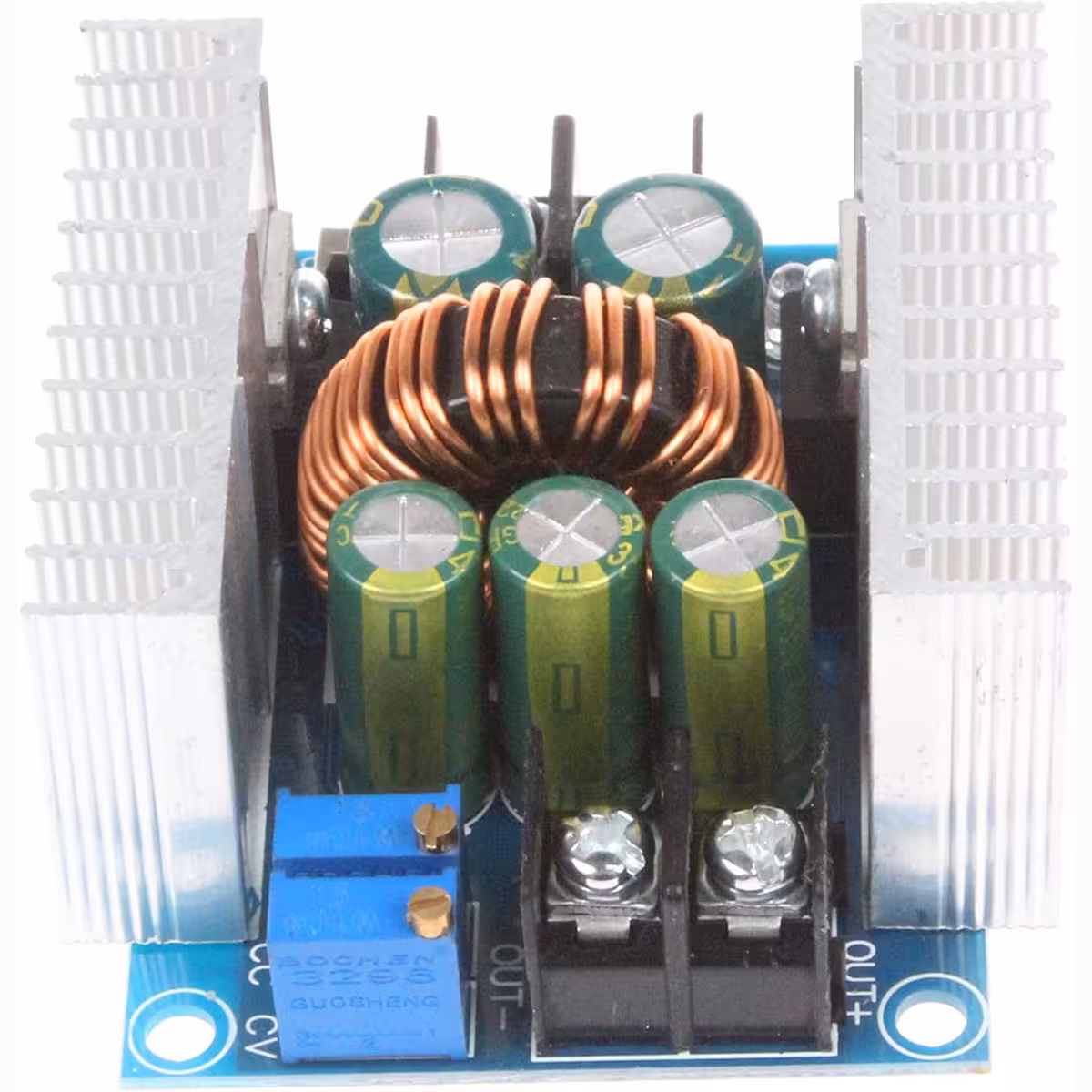

Precyzyjna regulacja: napięcie i ograniczenie prądu regulowane potencjometrami CV i CC.
Wysoka sprawność: do 95–96% dzięki wydajnym MOSFET-om i kondensatorom low-ESR.

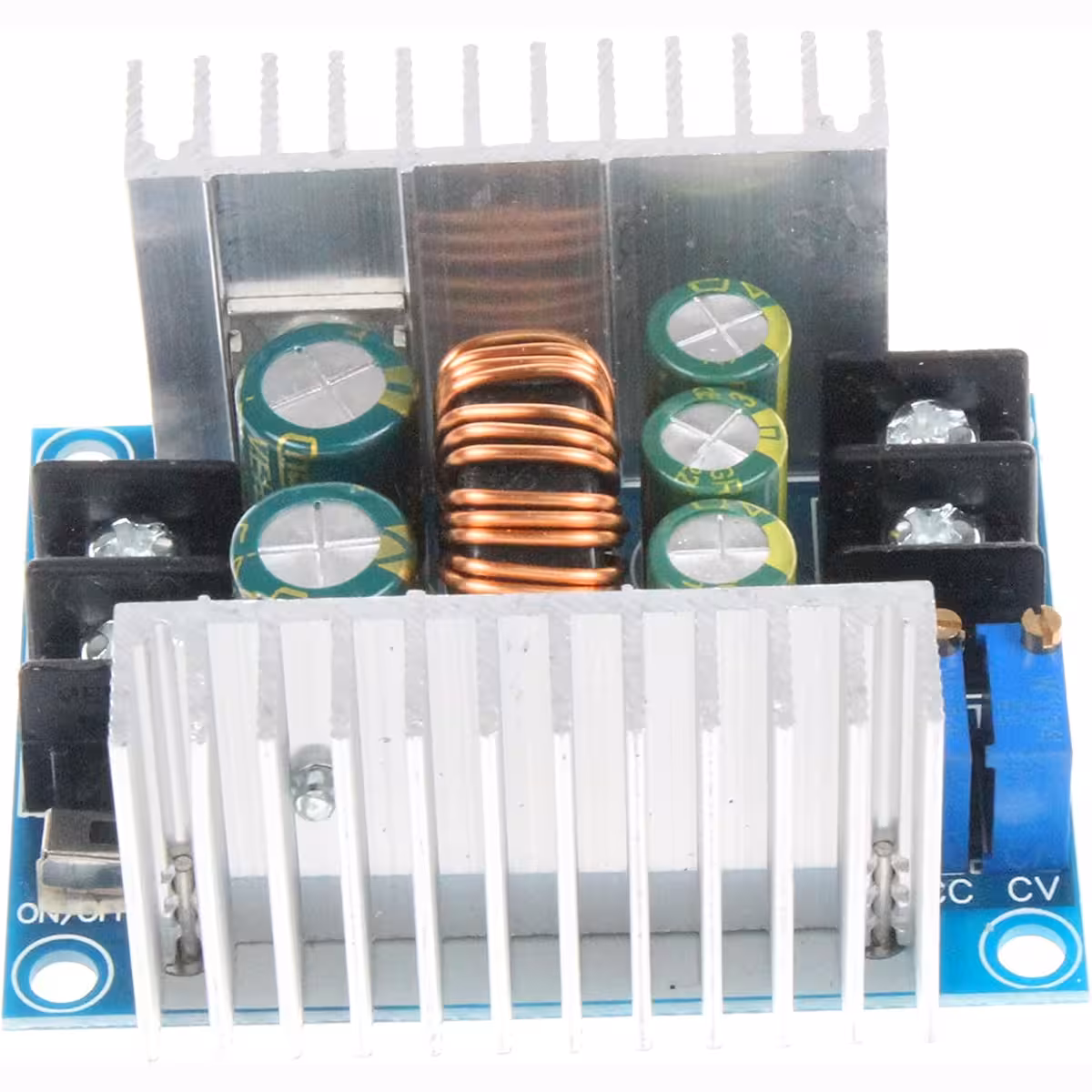

Optymalne chłodzenie: dwa wbudowane radiatory; przy dużych obciążeniach zalecany wentylator.
Łatwe podłączenie: zaciski śrubowe 30A i przełącznik ON/OFF do szybkiego włączania/wyłączania.
Niezawodność: zabezpieczenie przeciwzwarciowe samonaprawialne i ostrzeżenie przy przeciążeniu.
Specyfikacja techniczna
Parametr
Wartość
Napięcie wejściowe
DC 6V – 40V (zalecane 10V – 40V)
Napięcie wyjściowe
DC 1.2V – 36V (regulowane ciągłe; zalecane < 32V dla pracy długotrwałej)
Prąd wyjściowy
Maks. 20A (zalecane ≤15A dla pracy ciągłej)
Moc
300W (maks.)
Sprawność
~95% (np. 24V→12V przy 20A)
Tętnienia wyjściowe
≤50mV
Zabezpieczenia
Zabezpieczenie przeciwzwarciowe (samonaprawialne), ograniczenie prądu CC
Kluczowe komponenty
MOSFET dual 75V/80A, kondensatory Low ESR
Podłączenie
Zaciski śrubowe 30A

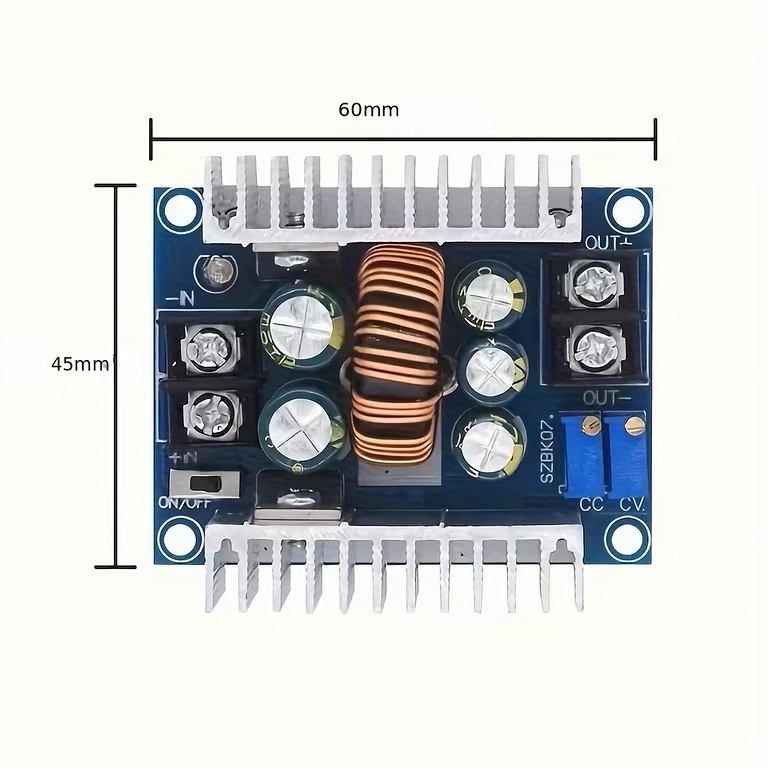

Wymiary
60 × 53 × 27 mm
Funkcje
CV, CC, EN (enable), ON/OFF

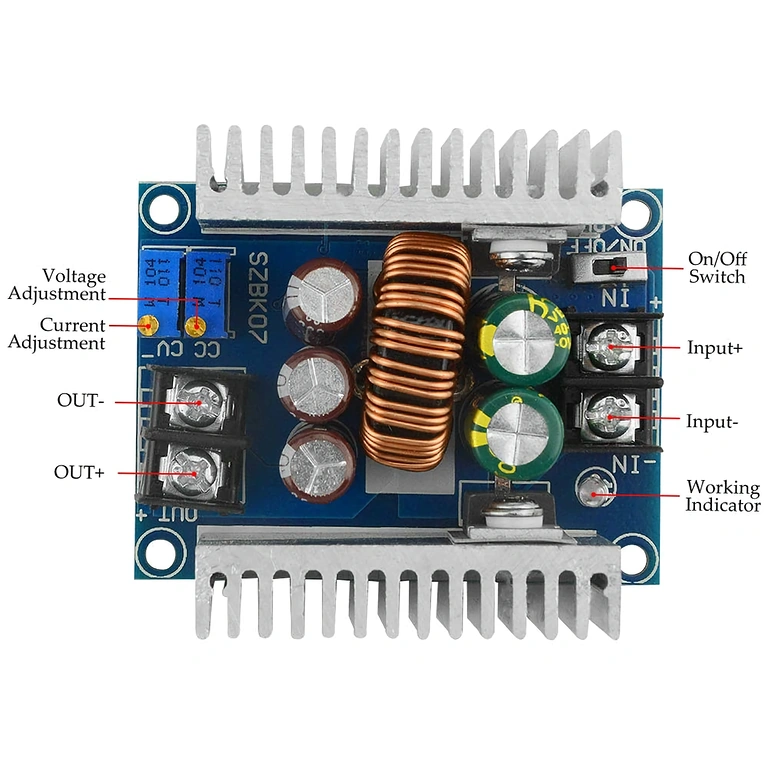

Instrukcja użytkowania
Podłączenie zasilania: podłącz +IN do + źródła i -IN do -; nie przekraczać 40V na wejściu.
Ustawienie napięcia: użyj potencjometru CV, aby ustawić żądane napięcie wyjściowe.
Ograniczenie prądu: ustaw potencjometr CC, aby ustawić limit prądu (0.2A–20A).
Włączanie/Wyłączanie: użyj przełącznika ON/OFF lub pinu EN do aktywacji/dezaktywacji.
Chłodzenie: przy dużych prądach (powyżej 15A) zamontuj wentylator dla aktywnego chłodzenia i monitoruj temperaturę.
Wskazówki bezpieczeństwa
Nie dotykaj styków elektrycznych przy podłączonym zasilaniu.
Nie narażaj modułu na wilgoć ani ekstremalne temperatury.
Zmniejszenie mocy i prądu zalecane przy dużej różnicy między Vin a Vout.
Utrzymuj użycie poniżej ~80% maksymalnej wydajności dla dłuższej trwałości.
Zalecane zastosowania
Projekty elektroniczne, testy i diagnostyka, zasilanie modułów i płytek, regulowane ładowarki, konwersje napięcia DC dla systemów samochodowych, dronów i małych urządzeń przemysłowych.
