Cyfrowy Woltomierz i Amperomierz DC 0–100V / 0–100A – precyzyjny pomiar z bocznikiem w zestawie
Chcesz mieć pełną kontrolę nad swoim układem DC bez zgadywania? Ten cyfrowy woltomierz i amperomierz pozwala na jednoczesny odczyt napięcia oraz natężenia prądu w czasie rzeczywistym, obsługując zakres do 100V i 100A. W zestawie otrzymujesz niezbędny bocznik oraz komplet przewodów – urządzenie jest gotowe do montażu od razu po wyjęciu z pudełka.

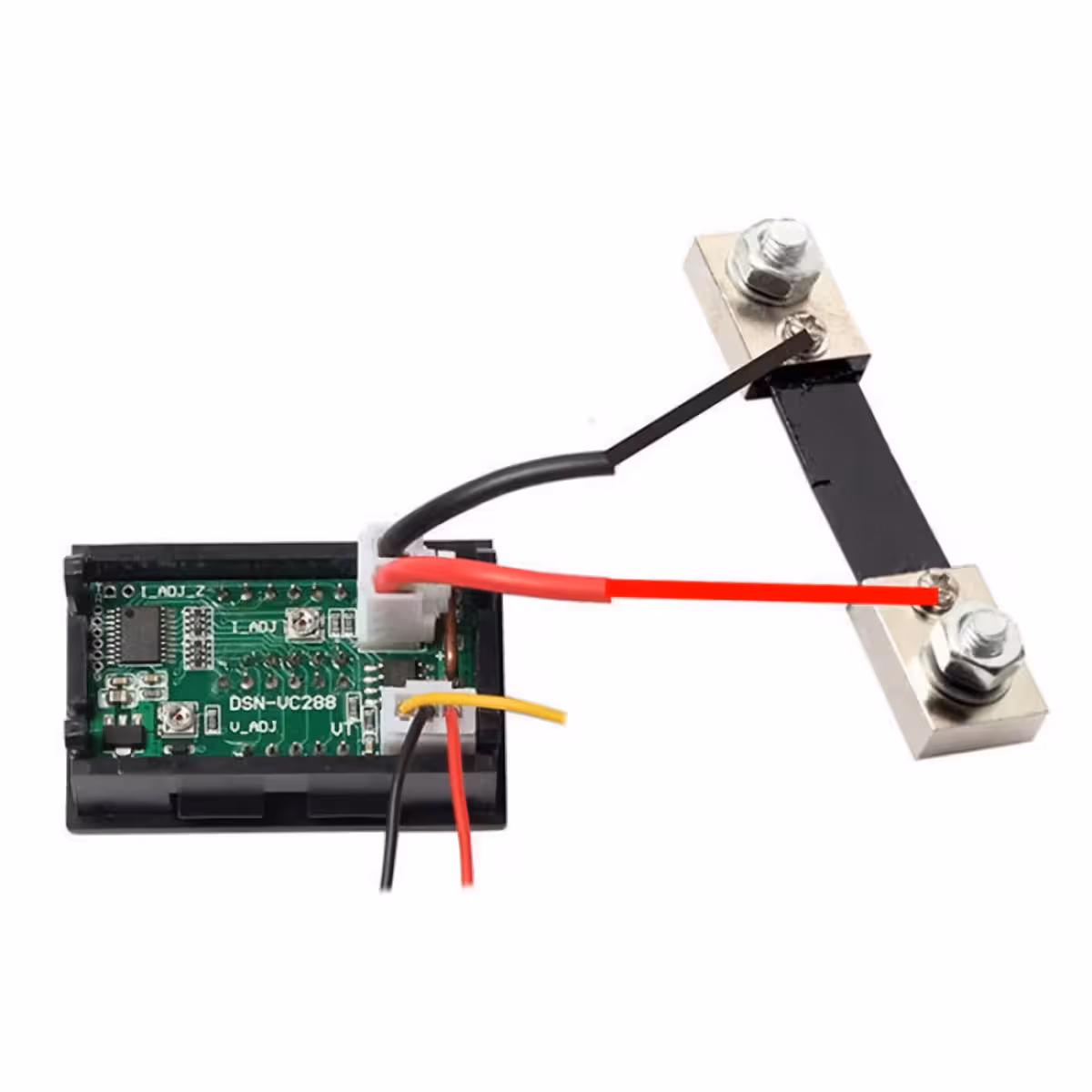

Uwaga: Bocznik 100A jest niezbędny przy pomiarach powyżej 10A i znajduje się w komplecie. Moduł wymaga oddzielnego zasilania w zakresie 4,5–30V DC, niezależnego od mierzonego obwodu.
Dlaczego warto wybrać ten model? (Główne zalety):

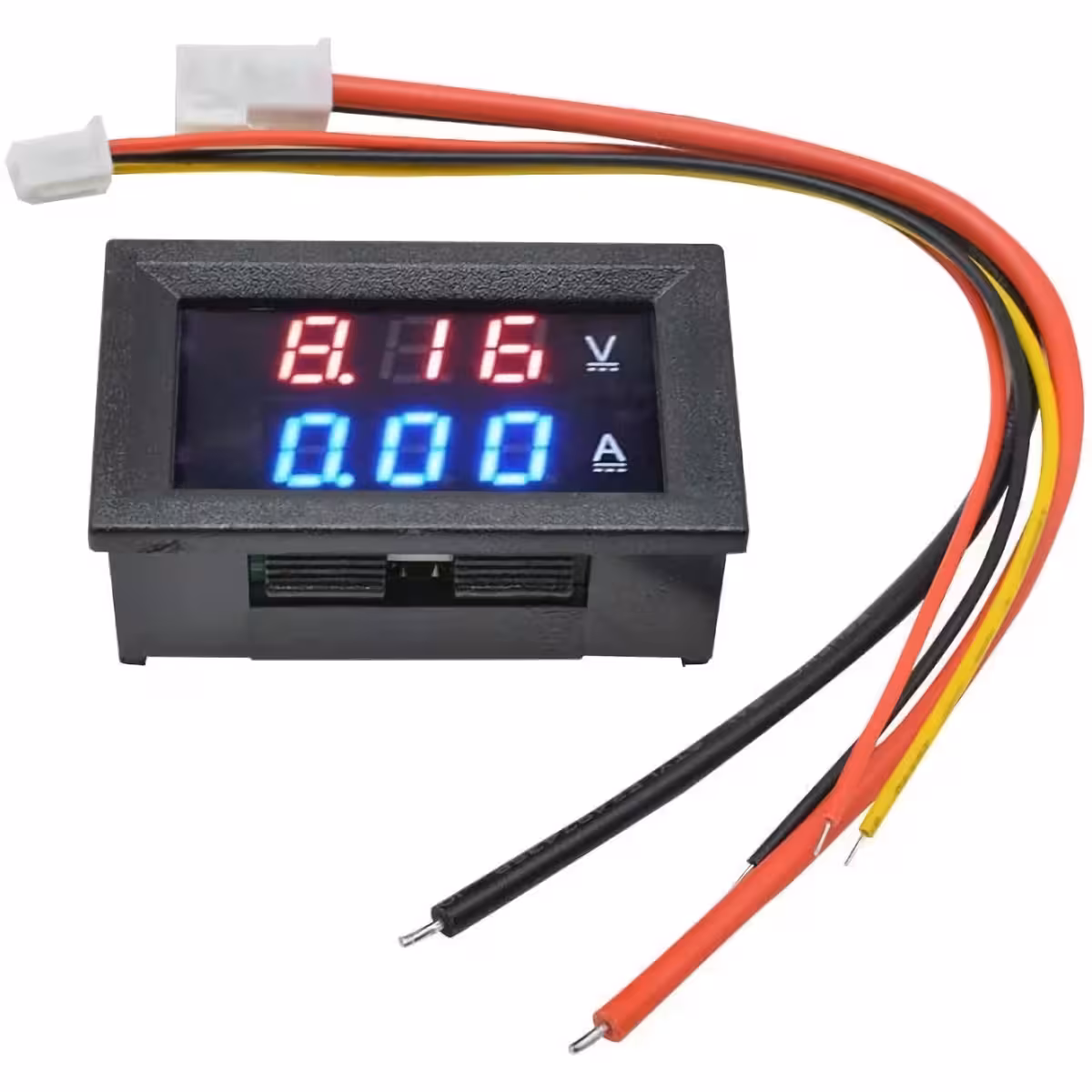

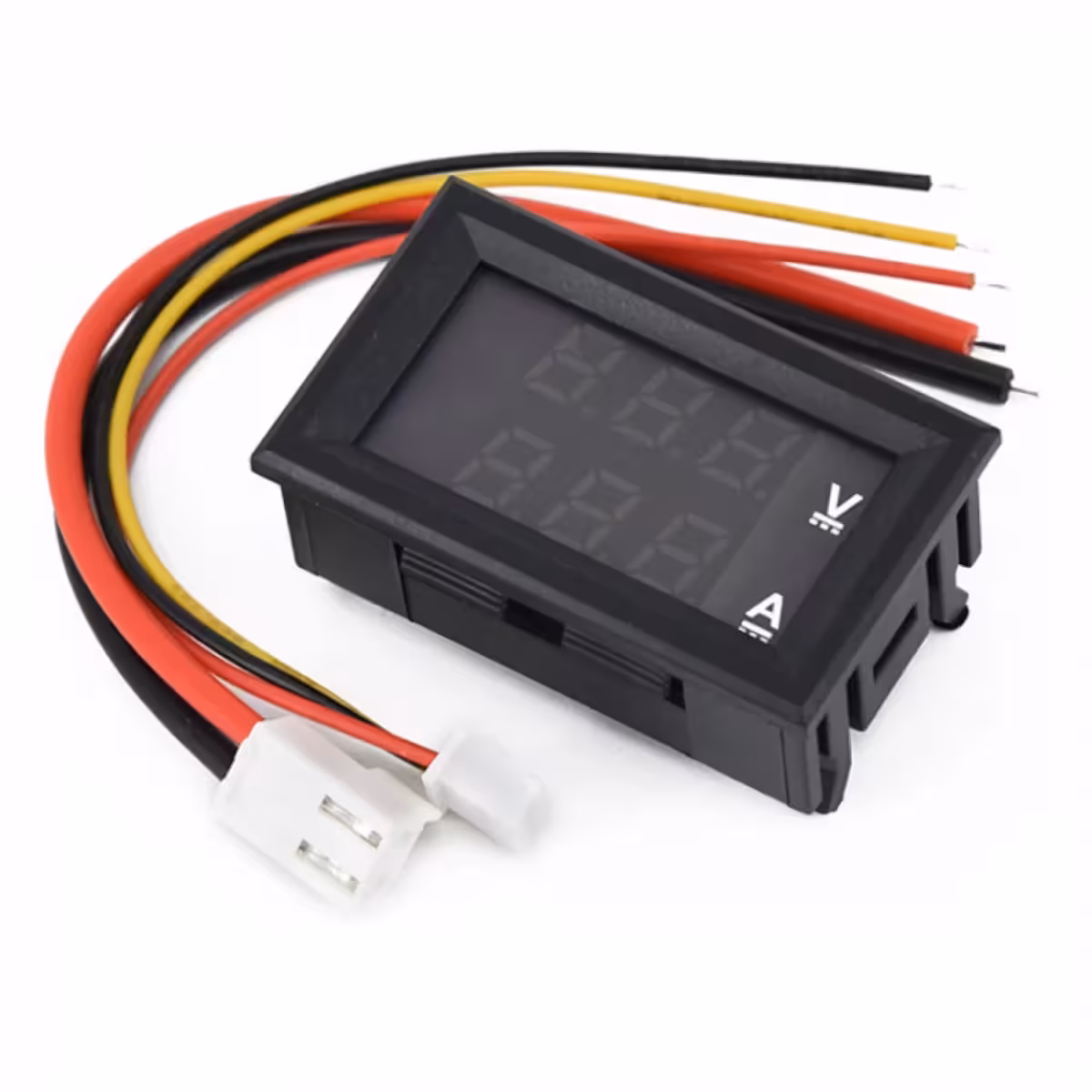

- Podwójny wyświetlacz LED – czerwone cyfry dla napięcia i niebieskie dla natężenia zapewniają doskonałą czytelność nawet w pełnym słońcu.
- Bocznik 100A w zestawie – nie musisz dokupować dodatkowych akcesoriów, wszystko, czego potrzebujesz, jest w komplecie.
- Wysoka rozdzielczość 0,01V / 0,01A – precyzyjny odczyt pozwala monitorować nawet niewielkie wahania w instalacji.
- Szybkie odświeżanie (500ms) – wartości aktualizowane dwa razy na sekundę zapewniają płynny podgląd parametrów.
- Niski pobór prądu własnego (<20mA) – urządzenie nie obciąża monitorowanego układu, co jest kluczowe przy pracy z akumulatorami.
- Kompaktowe wymiary 48×29×21mm – idealnie pasuje do standardowych paneli sterowniczych, rozdzielnic czy obudów DIY.
- Szeroki zakres temperatur pracy (–10°C do +65°C) – sprawdzi się w instalacjach samochodowych, warsztatowych oraz w systemach fotowoltaicznych.
Szczegóły techniczne i wydajność

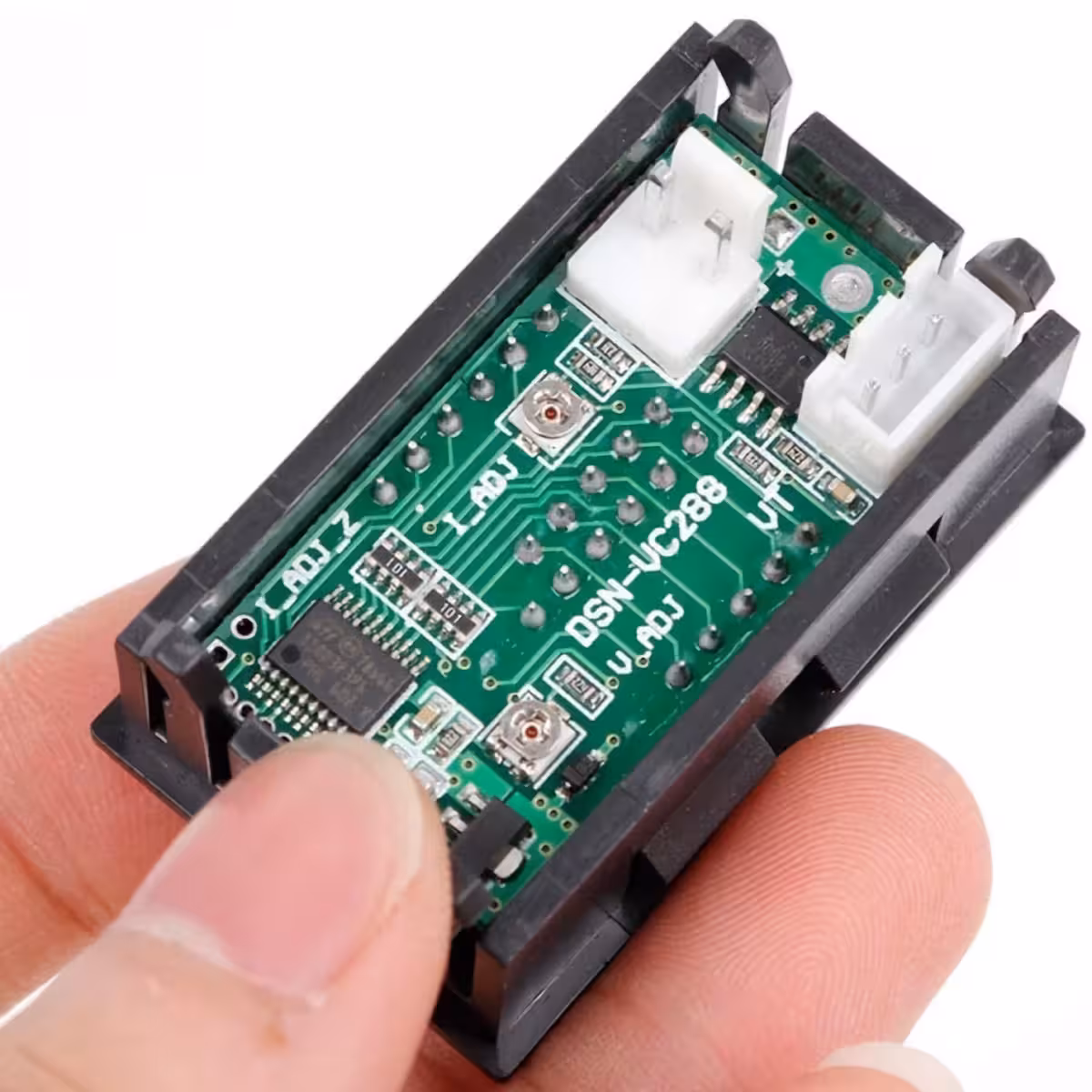

Sercem modułu jest precyzyjny mikrokontroler, który przetwarza dane z częstotliwością 500ms, gwarantując stabilny odczyt bez skoków. Rozdzielczość pomiaru napięcia dostosowuje się automatycznie: 0,01V dla wartości poniżej 10V oraz 0,1V dla wyższych napięć. Dzięki niezależnemu zasilaniu (4,5–30V DC), możesz monitorować obwody o wysokim napięciu (np. 72V) przy użyciu pomocniczego źródła 12V.
| Parametr | Wartość / Szczegóły |
|---|---|
| Napięcie zasilania modułu | DC 4,5 – 30V |
| Zakres pomiaru napięcia | DC 0 – 100V |
| Rozdzielczość napięcia | 0,1V (powyżej 10V) / 0,01V (poniżej 10V) |
| Zakres pomiaru prądu | 0 – 100A (z bocznikiem) |
| Rozdzielczość prądu | min. 0,01A |
| Pobór prądu własnego | < 20mA |
| Częstotliwość odświeżania | 500ms |
| Temperatura pracy | –10°C ~ +65°C |
| Wymiary modułu | 48 × 29 × 21mm |
| Kolor wyświetlacza napięcia | Czerwony |
| Kolor wyświetlacza prądu | Niebieski |
| Rodzaj prądu | DC (prąd stały) |

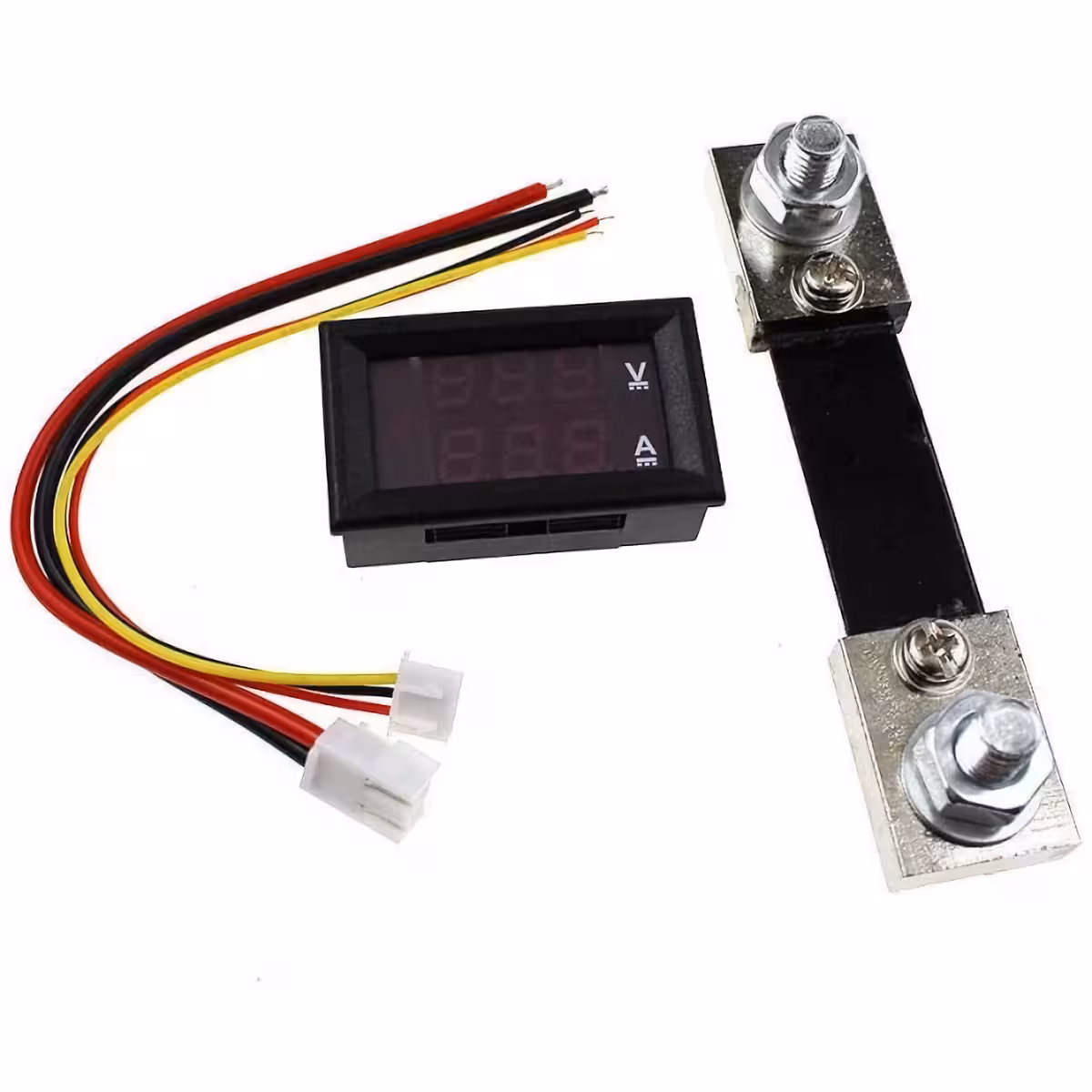

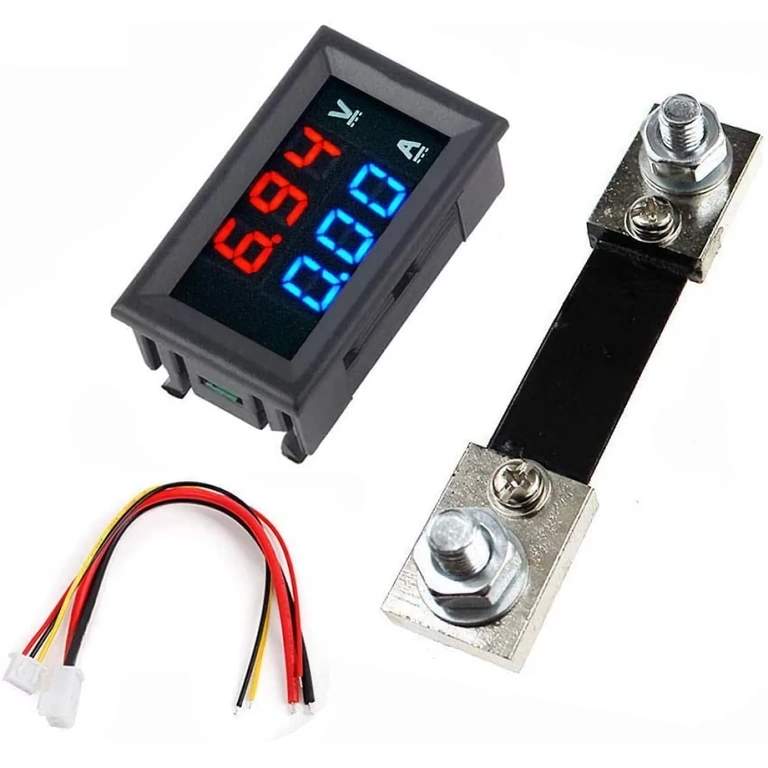

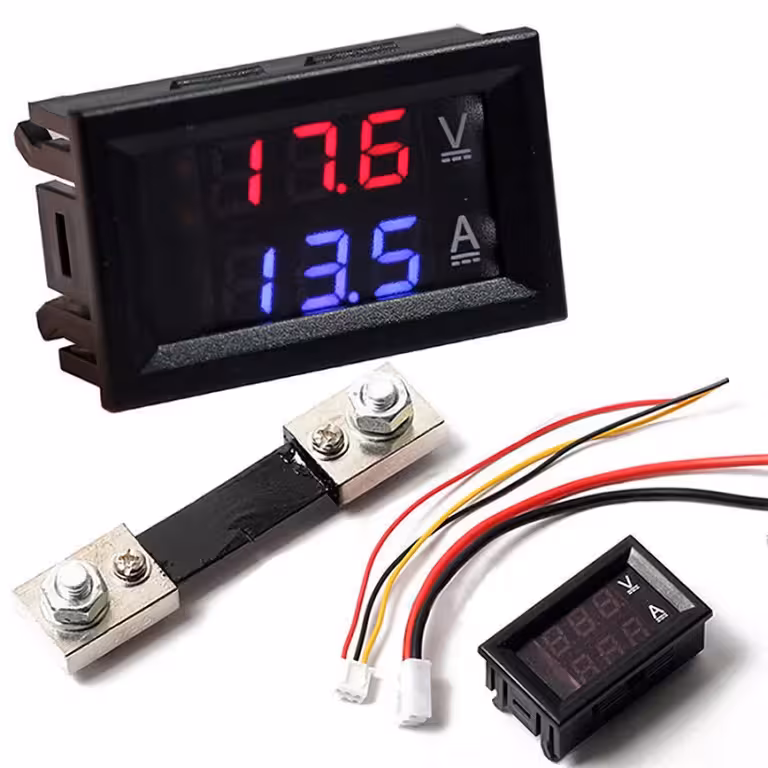

Zawartość zestawu
- 1 × Cyfrowy moduł woltomierza-amperomierza LED
- 1 × Bocznik prądowy 100A z przewodami
- 1 × Zestaw przewodów przyłączeniowych
Najczęściej zadawane pytania
Czy urządzenie sprawdzi się w instalacjach fotowoltaicznych off-grid?
Tak. Miernik współpracuje z dowolnym systemem DC w zakresie 0–100V i 0–100A, w tym z instalacjami solarnymi, akumulatorami i regulatorami ładowania. Pamiętaj jedynie o zapewnieniu oddzielnego zasilania dla samego modułu (4,5–30V DC).
Czy bocznik jest w zestawie?
Tak, bocznik 100A wraz z przewodami jest dołączony do zestawu. Nie musisz dokupować żadnych dodatkowych elementów, aby mierzyć prądy do 100A.

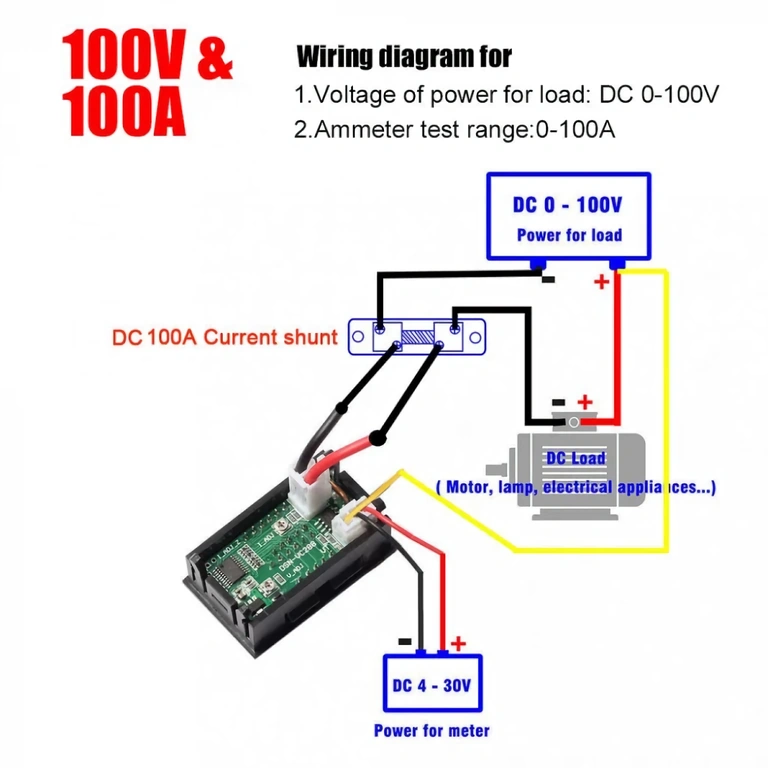

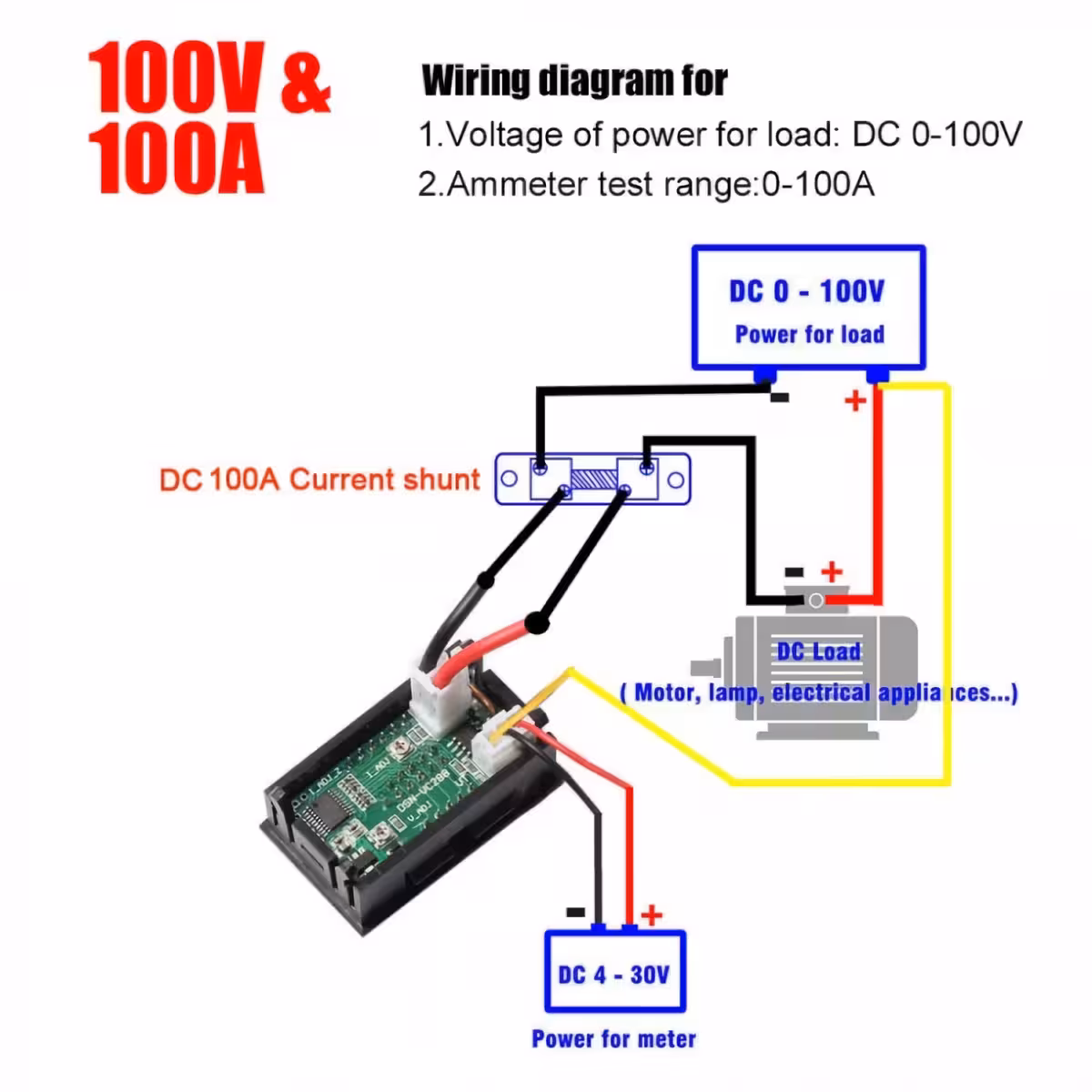

Jak zasilić moduł, jeśli mierzone napięcie przekracza 30V?
W takim przypadku należy użyć dodatkowego źródła zasilania lub przetwornicy step-down, która obniży napięcie do zakresu 4,5–30V. Pomiar napięcia głównego obwodu (do 100V) pozostaje niezależny od zasilania modułu.
Jakie wymiary otworu montażowego są wymagane?

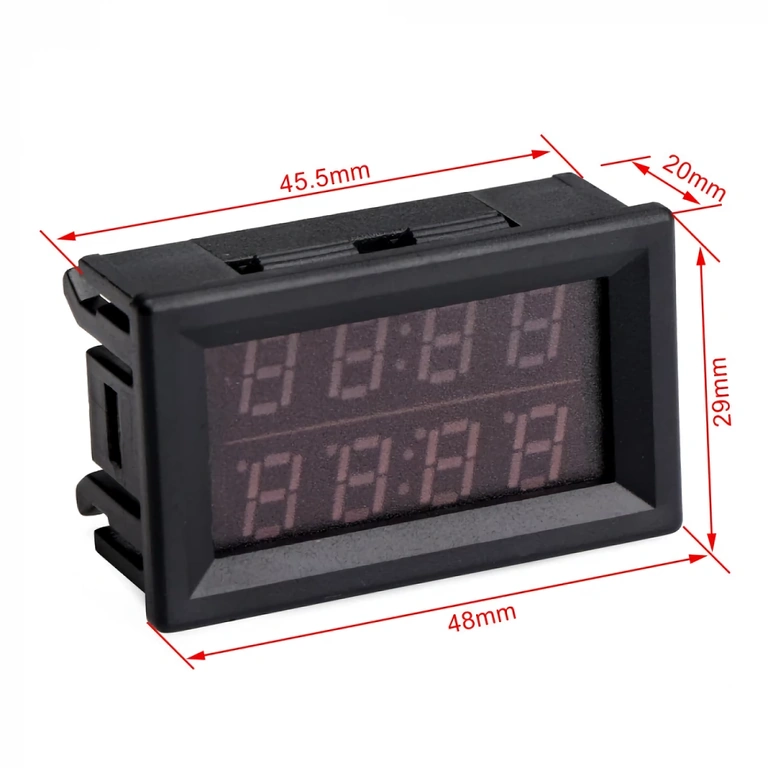

Wymiary zewnętrzne modułu to 48 × 29 × 21mm. Zalecamy wykonanie otworu montażowego o wymiarach około 45 × 26mm. Przed wycięciem otworu warto samodzielnie zweryfikować wymiary urządzenia.
Czy miernik obsługuje prąd zmienny (AC)?
Nie. Urządzenie jest przeznaczone wyłącznie do pomiaru prądu stałego (DC). Nie należy podłączać go do obwodów AC.
