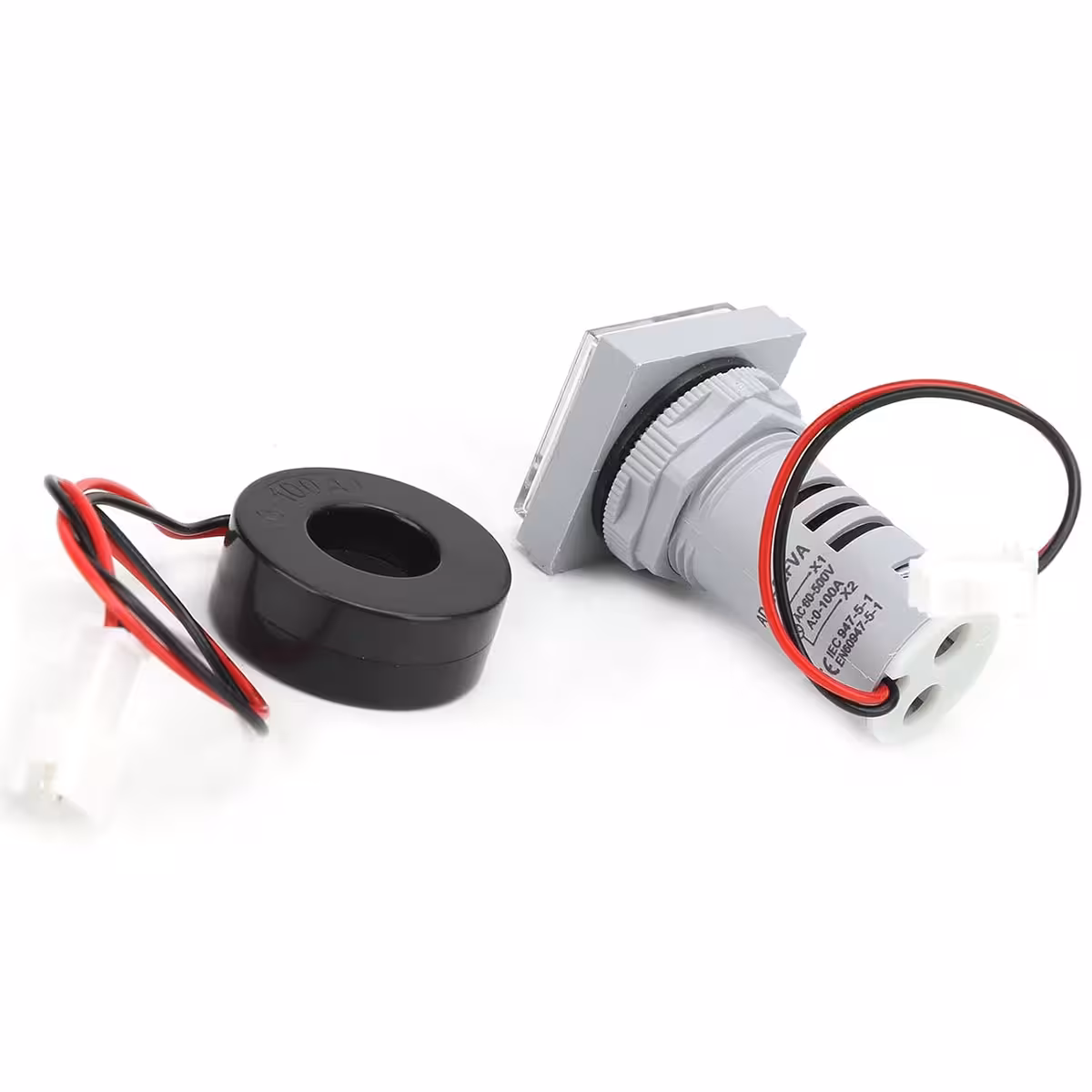

Cyfrowy miernik panelowy – jednoczesny pomiar napięcia i natężenia prądu AC
Jeśli chcesz mieć pełną kontrolę nad parametrami swojej instalacji elektrycznej w czasie rzeczywistym, potrzebujesz niezawodnego narzędzia. Nasz cyfrowy woltomierz i amperomierz AC 60–500V / 0–100A pozwala na jednoczesny odczyt napięcia oraz natężenia prądu na wyraźnym wyświetlaczu LED. Moduł został zaprojektowany z myślą o montażu w standardowym otworze 22 mm, co czyni go niezwykle praktycznym rozwiązaniem.
Uwaga: Urządzenie przeznaczone jest wyłącznie do pracy w obwodach prądu zmiennego (AC). Nie jest kompatybilne z instalacjami DC. W celu uzyskania maksymalnej precyzji przy pomiarze niskich prądów zaleca się owinięcie przewodu fazowego wokół przekładnika prądowego 3–5 razy.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Jednoczesny pomiar — napięcie i natężenie prądu wyświetlane są w tym samym czasie, co eliminuje konieczność przełączania trybów i pozwala na szybką diagnostykę.
- Szeroki zakres pracy — obsługa napięć od 60V do 500V oraz natężenia do 100A sprawia, że miernik sprawdzi się zarówno w domowych instalacjach 230V, jak i w układach przemysłowych.

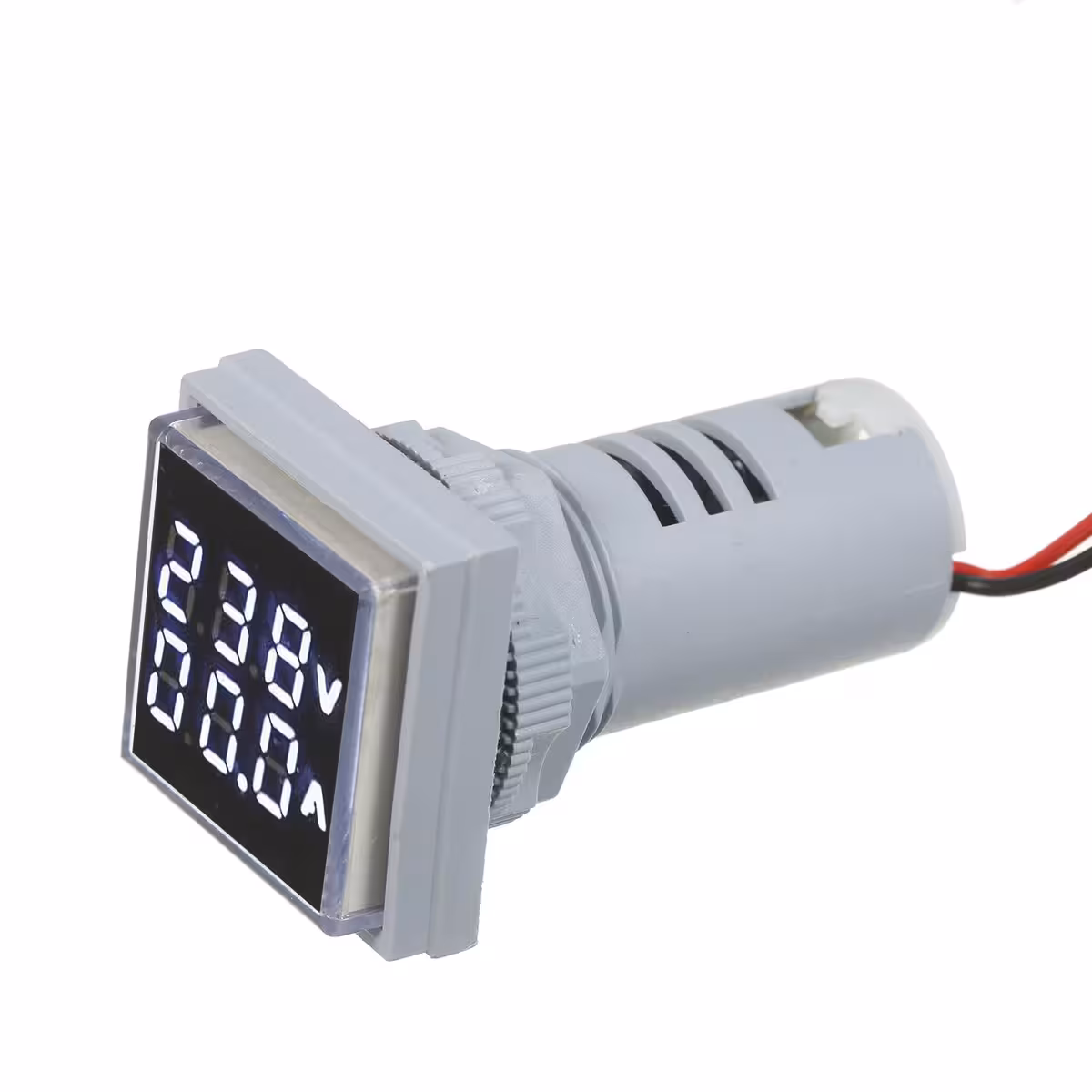

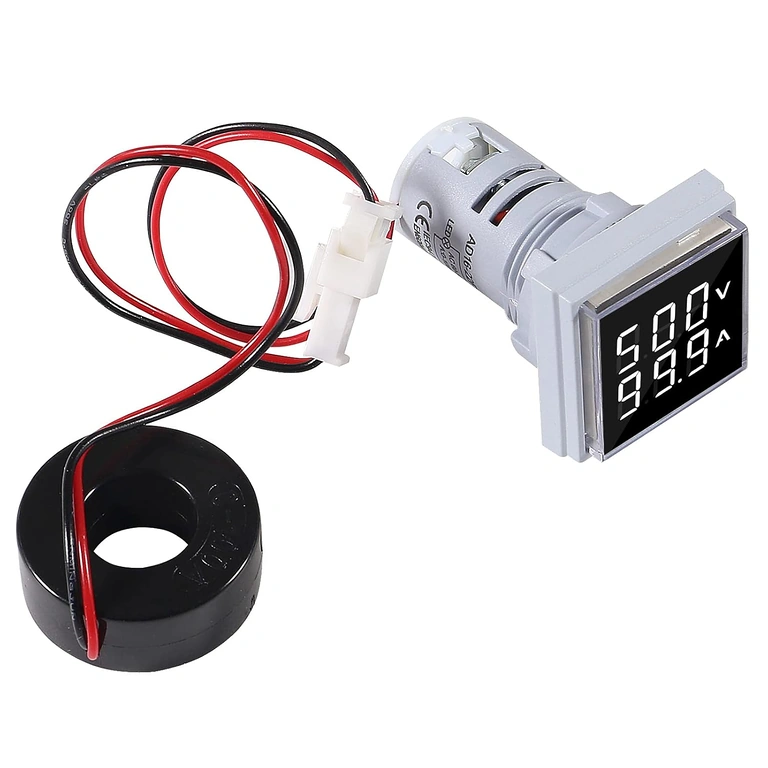

- Czytelny wyświetlacz LED — wysoka jasność cyfr zapewnia doskonałą widoczność nawet w słabo oświetlonych rozdzielnicach lub z większej odległości.
- Kompaktowy montaż 22 mm — wymiary zewnętrzne 31×31 mm pozwalają na łatwą instalację w miejscach o ograniczonej przestrzeni.

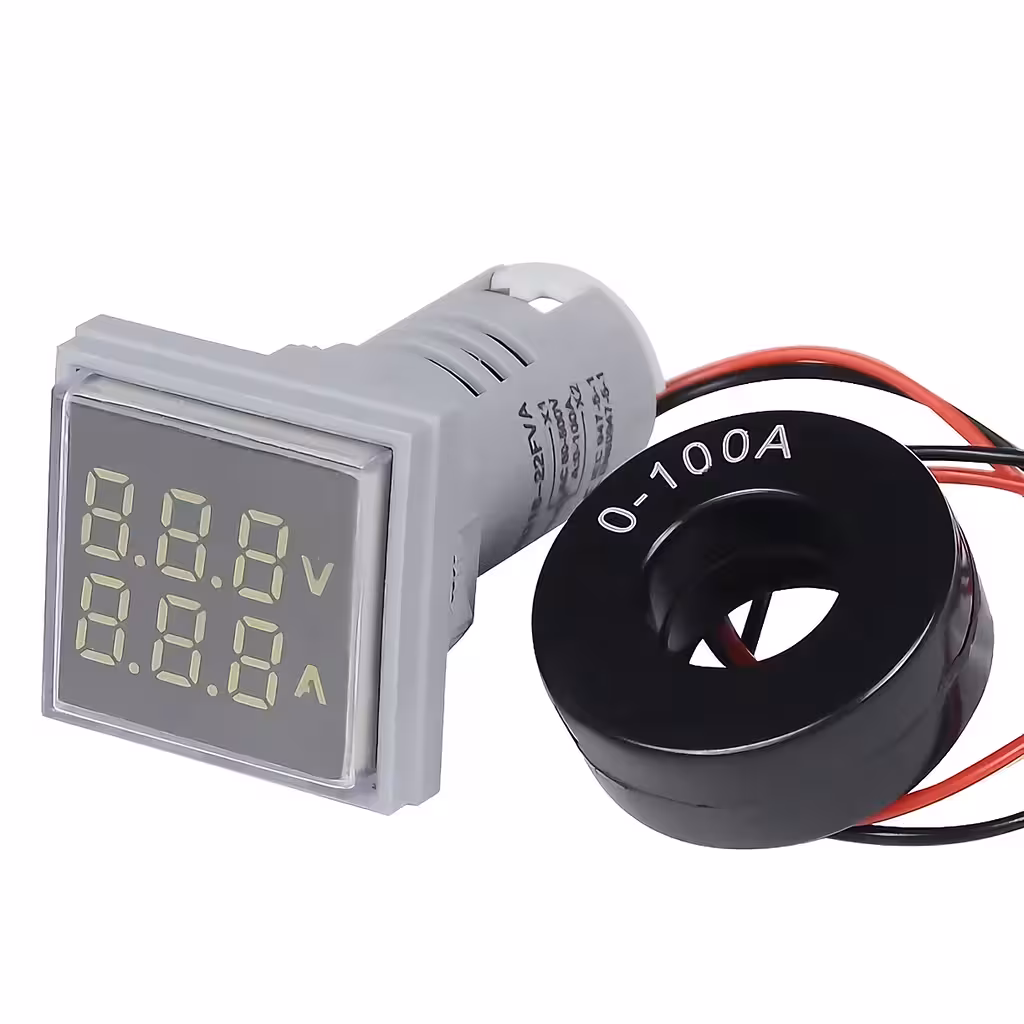

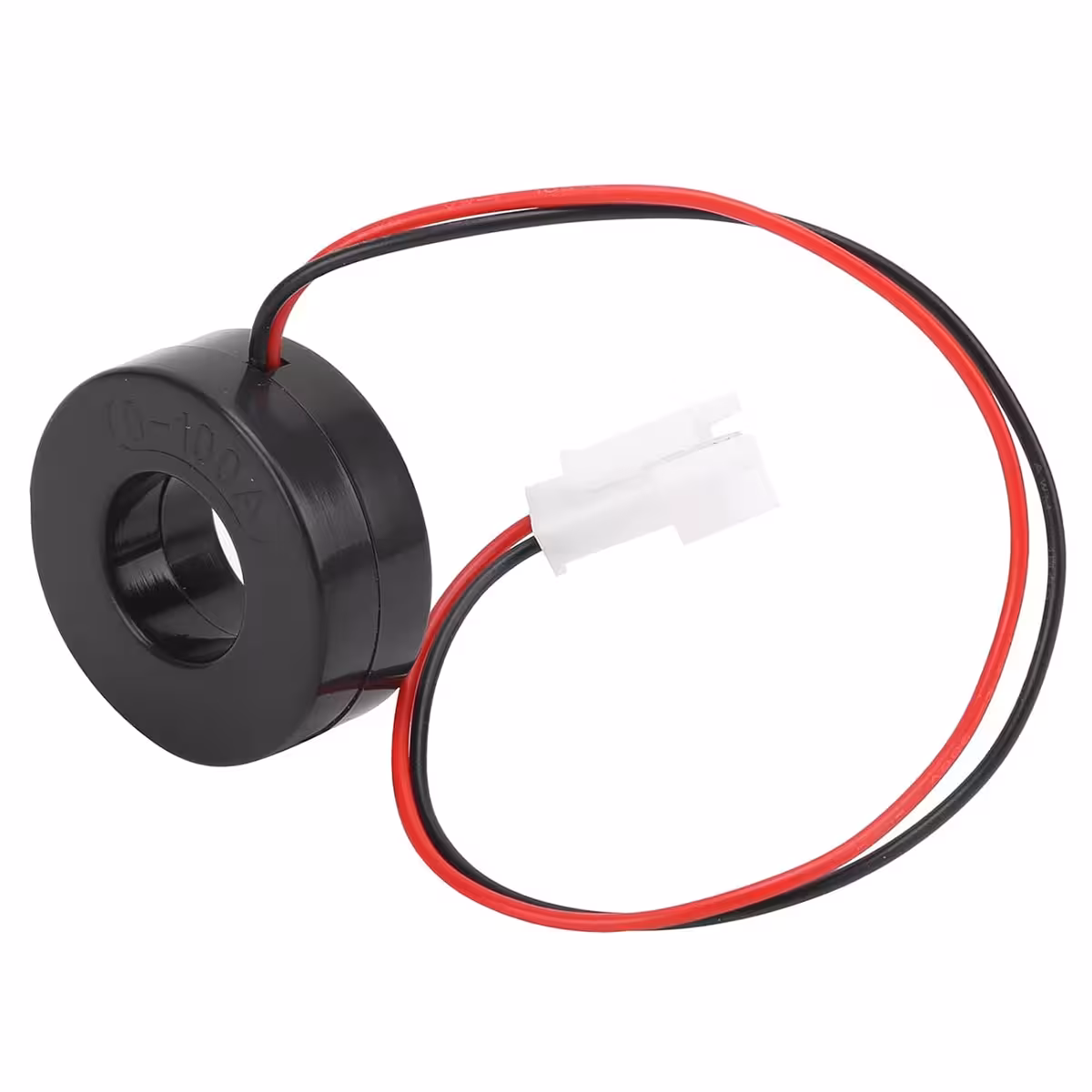

- Bezinwazyjny pomiar prądu — dzięki zastosowaniu przekładnika prądowego (cewki), nie ma potrzeby rozcinania przewodu fazowego.
- Możliwość zwiększenia czułości — przy pomiarze prądów poniżej 10A, kilkukrotne przełożenie przewodu przez przekładnik znacząco poprawia dokładność wskazań.
Specyfikacja techniczna i wydajność

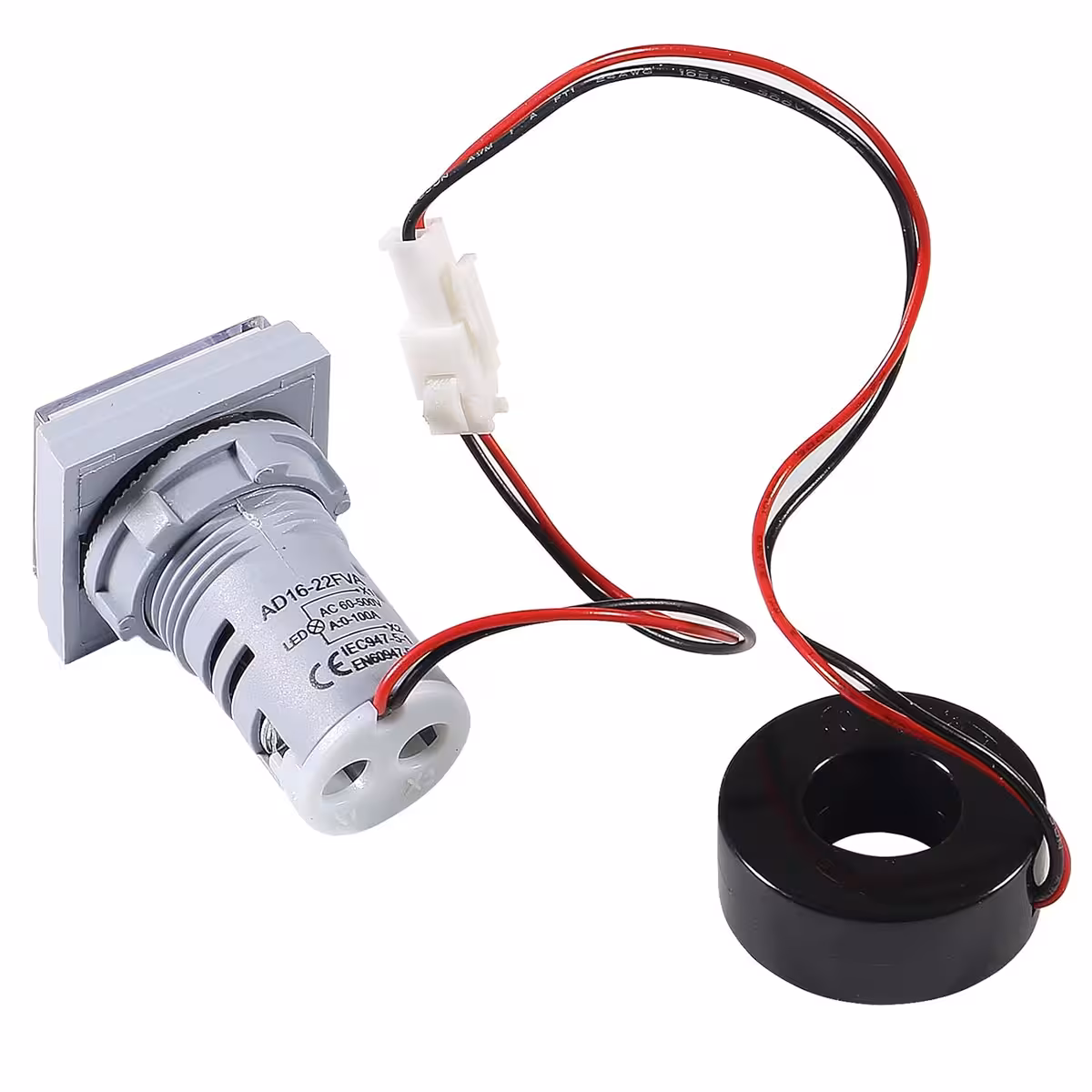

Urządzenie łączy w sobie funkcje woltomierza i amperomierza w jednej, zwartej obudowie. Zaciski L i N służą do zasilania miernika oraz pomiaru napięcia sieciowego, natomiast natężenie prądu jest mierzone w sposób bezinwazyjny za pomocą przekładnika prądowego. Dzięki temu instalacja jest bezpieczna i nie wymaga ingerencji w strukturę istniejącego okablowania. Dane są przetwarzane w czasie rzeczywistym i prezentowane na jasnym ekranie LED.
| Parametr | Wartość / Szczegóły |
|---|---|
| Zakres pomiaru napięcia | 60 – 500 V AC |
| Zakres pomiaru prądu | 0 – 100 A AC |
| Rodzaj prądu | Tylko prąd zmienny (AC) |
| Typ wyświetlacza | LED, wysoka jasność |

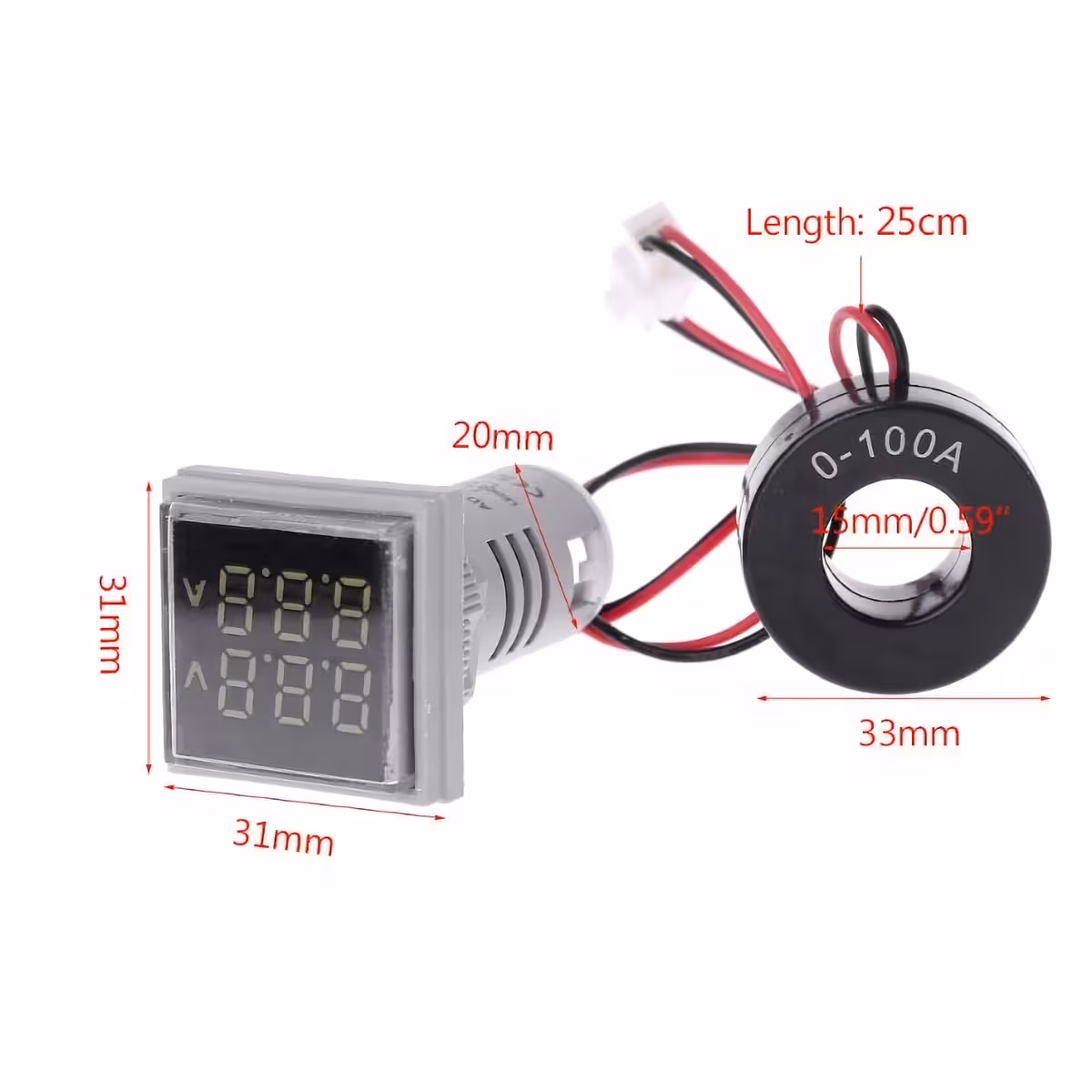

| Wymiary zewnętrzne | 31 × 31 mm |
| Średnica otworu montażowego | 22 mm |
| Kolor obudowy | Biały |
| Metoda pomiaru prądu | Przekładnik prądowy (bezinwazyjny) |
| Zalecenia dla małych prądów | 3 – 5 zwojów przewodu przez przekładnik |
Instrukcja montażu i podłączenia
- Przygotuj otwór o średnicy 22 mm w panelu rozdzielnicy i umieść w nim moduł miernika.
- Podłącz przewód fazowy (L) sieci do zacisku L urządzenia.
- Podłącz przewód neutralny (N) sieci do zacisku N urządzenia.
- Przełóż przewód fazowy odbiornika przez otwór w przekładniku prądowym. W przypadku prądów poniżej 10A, wykonaj 3–5 zwojów dla zwiększenia precyzji.
- Podłącz przewód fazowy do odbiornika, a przewód neutralny odbiornika bezpośrednio do sieci.
- Po włączeniu zasilania, wyświetlacz LED natychmiast pokaże aktualne wartości napięcia i natężenia.

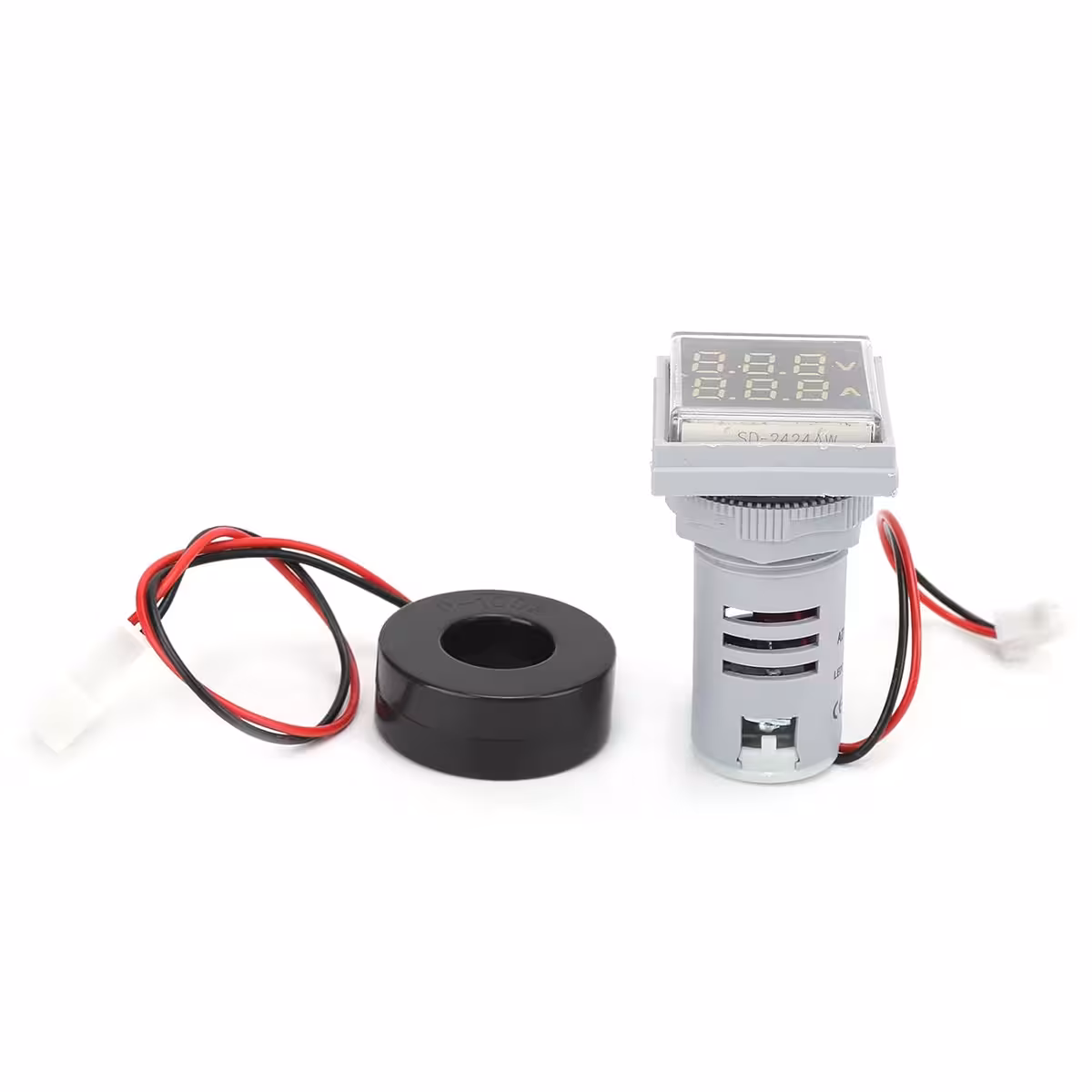

Zawartość zestawu
- 1 × Cyfrowy woltomierz i amperomierz AC 60–500V / 0–100A, obudowa biała
Najczęściej zadawane pytania (FAQ)
Czy miernik działa w instalacjach prądu stałego (DC)?
Nie. Urządzenie jest przeznaczone wyłącznie do pracy w sieciach AC. Podłączenie do prądu stałego może spowodować uszkodzenie modułu i błędne wskazania.
Czy muszę przecinać przewód fazowy, aby zmierzyć prąd?
Nie. Pomiar odbywa się za pomocą przekładnika prądowego, przez który wystarczy przełożyć przewód. Instalacja jest w pełni bezinwazyjna.
Dlaczego warto owinąć przewód kilka razy wokół przekładnika?
Każde dodatkowe przejście przewodu przez przekładnik wzmacnia wykrywane pole magnetyczne. Przy niskich wartościach prądu (poniżej 5–10A) 3–5 zwojów pozwala uzyskać znacznie dokładniejszy wynik.
Czy mogę użyć tego miernika do domowych urządzeń 230V?
Tak, miernik idealnie nadaje się do monitorowania standardowej instalacji jednofazowej 230V, o ile natężenie prądu odbiornika nie przekracza 100A.
Jakie wymiary otworu są wymagane do montażu?
Miernik wymaga otworu o średnicy 22 mm. Wymiary czołowe urządzenia to 31 × 31 mm.

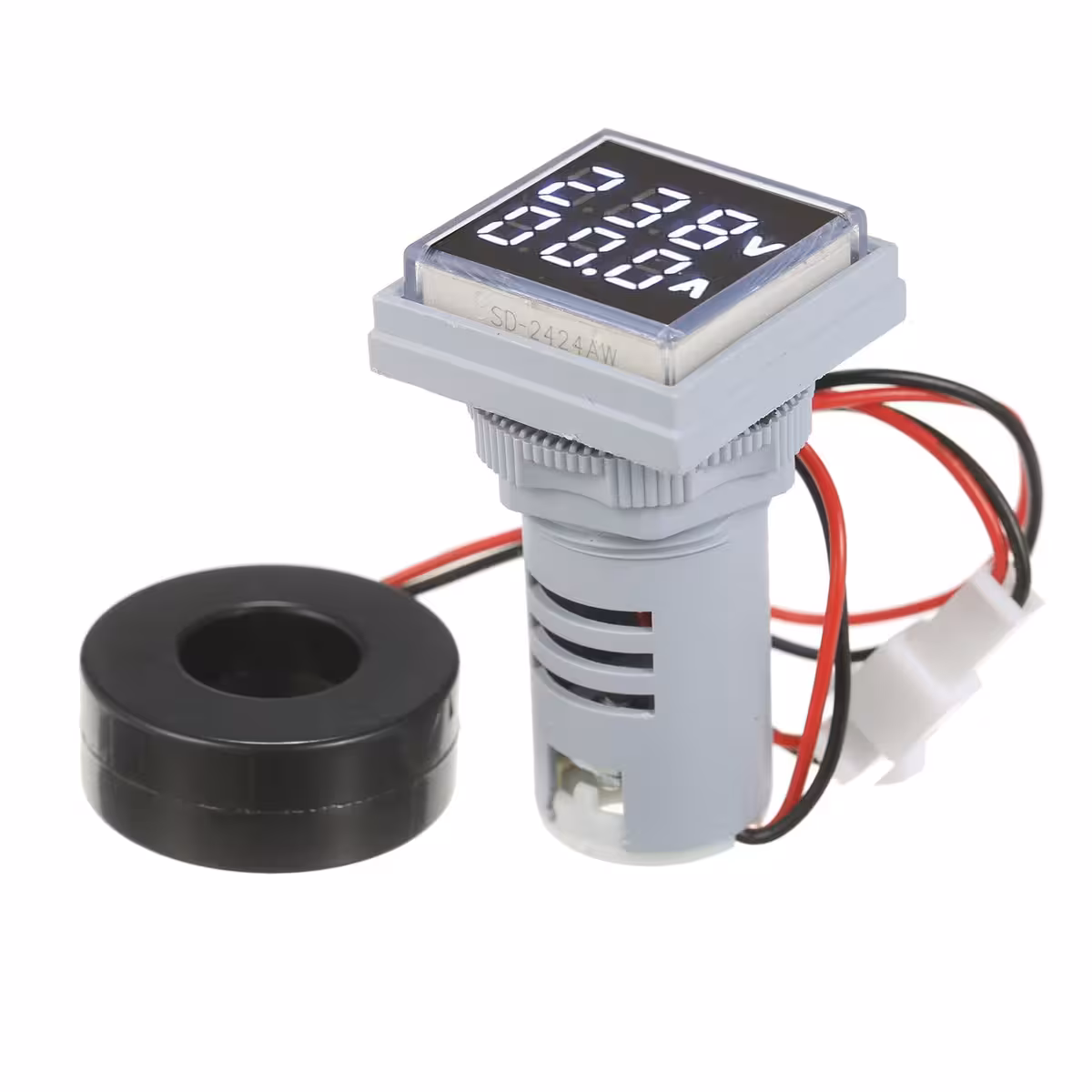

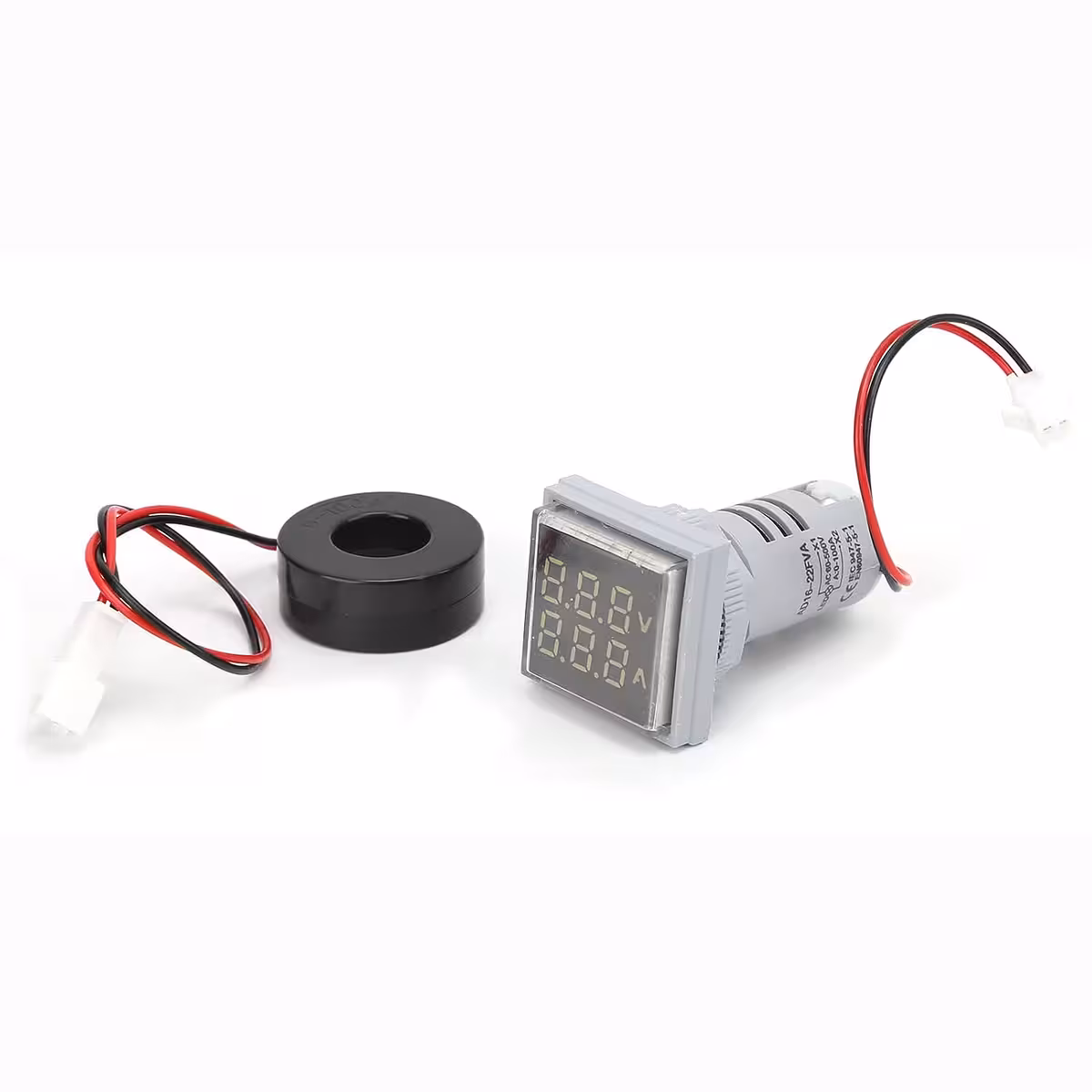

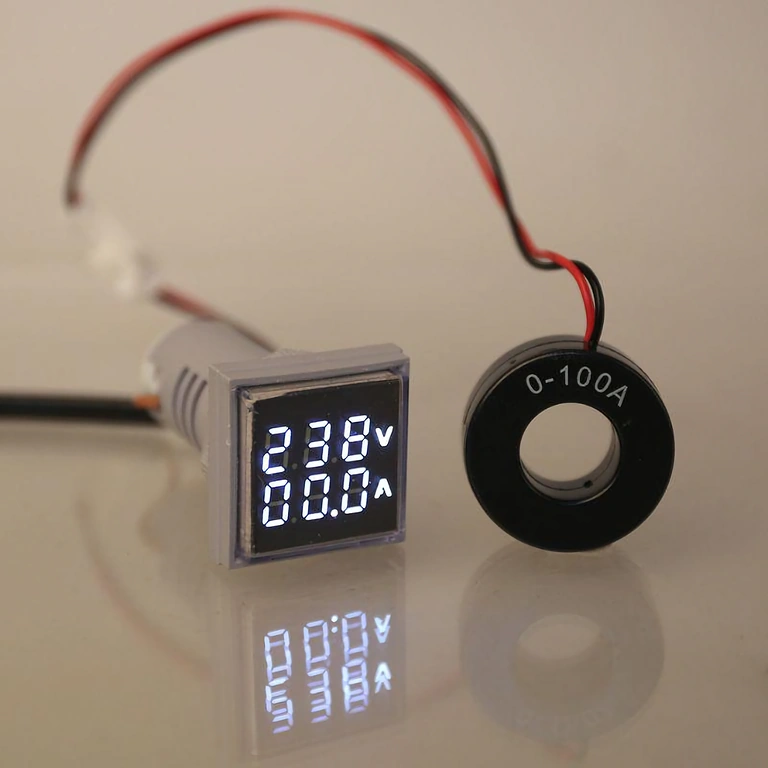

Galeria zdjęć
A***z** **z****k* –
Wyświetlacz jest bardzo jasny i czytelny nawet z daleka. Pomiary są precyzyjne, idealny do domowej rozdzielnicy.
