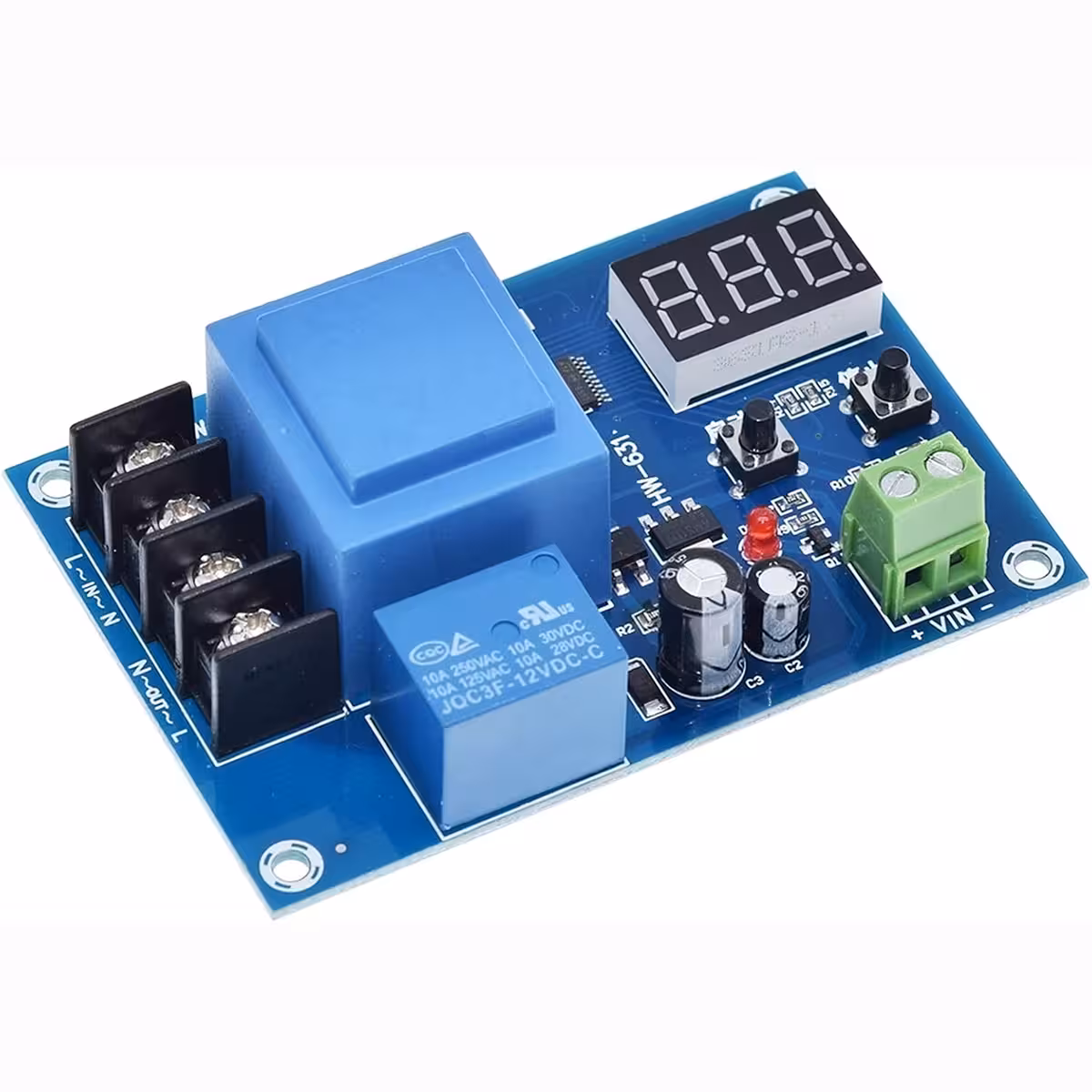

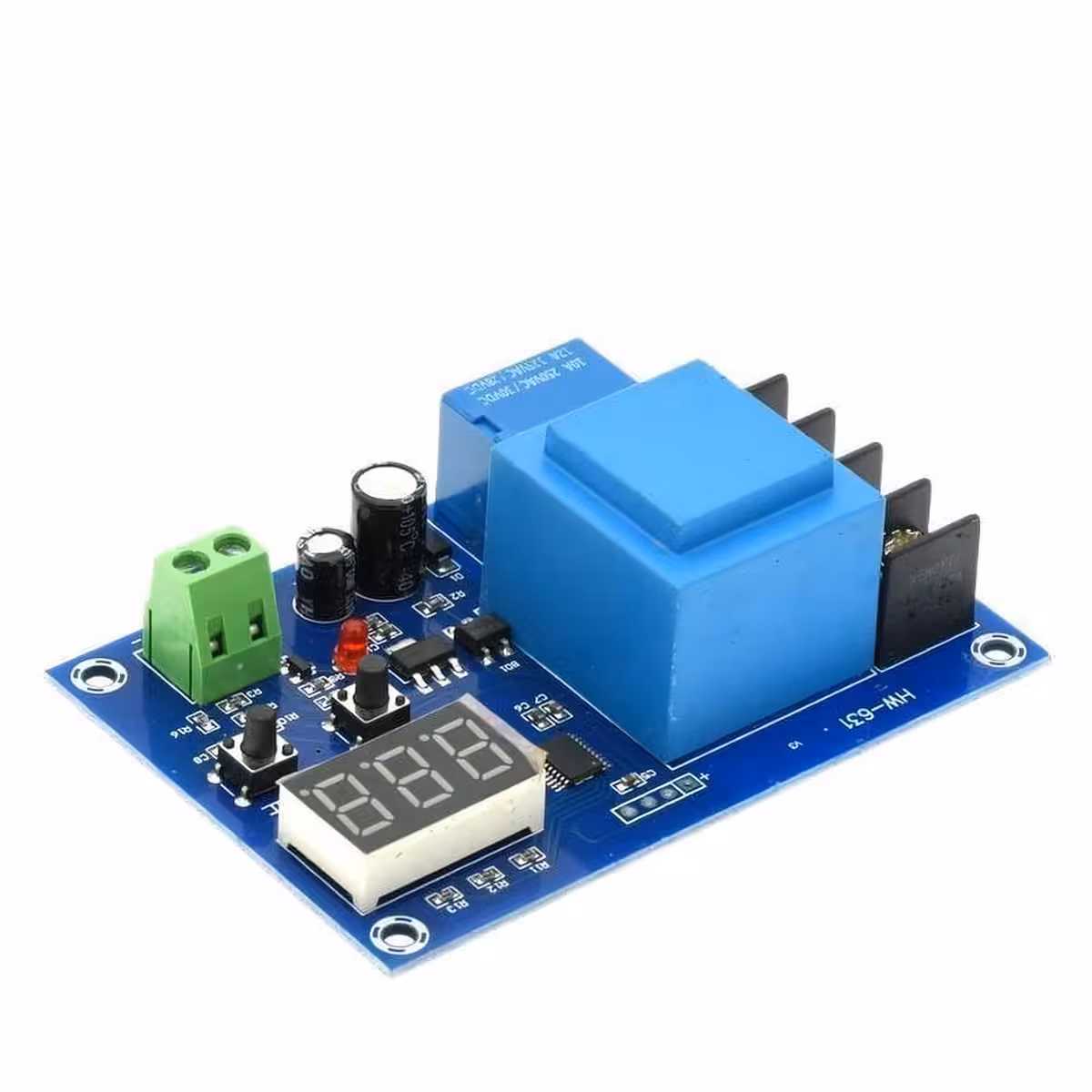

Sterownik ładowania akumulatorów XH-M602 – ustaw raz i zapomnij o obsłudze
Masz dość ciągłego pilnowania procesu ładowania, obawiasz się przeładowania lub głębokiego rozładowania akumulatora? Moduł XH-M602 to rozwiązanie, którego potrzebujesz. Wystarczy raz ustawić progi napięcia, a wbudowany przekaźnik zajmie się resztą, automatycznie zarządzając cyklem ładowania akumulatorów. Urządzenie pracuje w szerokim zakresie napięć od 3.7V do 120V, co sprawia, że jest idealne zarówno dla pojedynczych ogniw Li-Ion, jak i rozbudowanych systemów solarnych 96V.
Uwaga: XH-M602 to sterownik przekaźnikowy — monitoruje napięcie i załącza zewnętrzną ładowarkę. Moduł nie generuje napięcia ładowania; wymaga podłączenia zewnętrznego zasilacza lub ładowarki dopasowanej do typu Twojego akumulatora.
Dlaczego warto wybrać moduł XH-M602? (Główne zalety):
- Uniwersalność — obsługa ogniw Li-Ion, Li-Polimer, LiFePO4, Ni-Cd, Ni-MH oraz akumulatorów kwasowo-ołowiowych w zakresie od 3.7V do 120V.
- Automatyzacja pracy — po ustawieniu progów START i STOP, moduł samodzielnie steruje procesem ładowania bez Twojej ingerencji.
- Precyzyjny wyświetlacz LED — odczyt napięcia w czasie rzeczywistym z dokładnością do 0.1V, co daje pełną kontrolę nad stanem baterii.
- Idealny do fotowoltaiki — skutecznie chroni akumulatory 24V, 48V czy 72V przed przeładowaniem w instalacjach solarnych.
- Szybki reset — wystarczy przytrzymać jednocześnie przyciski START i STOP, aby przywrócić ustawienia fabryczne (wyświetli się komunikat 888).

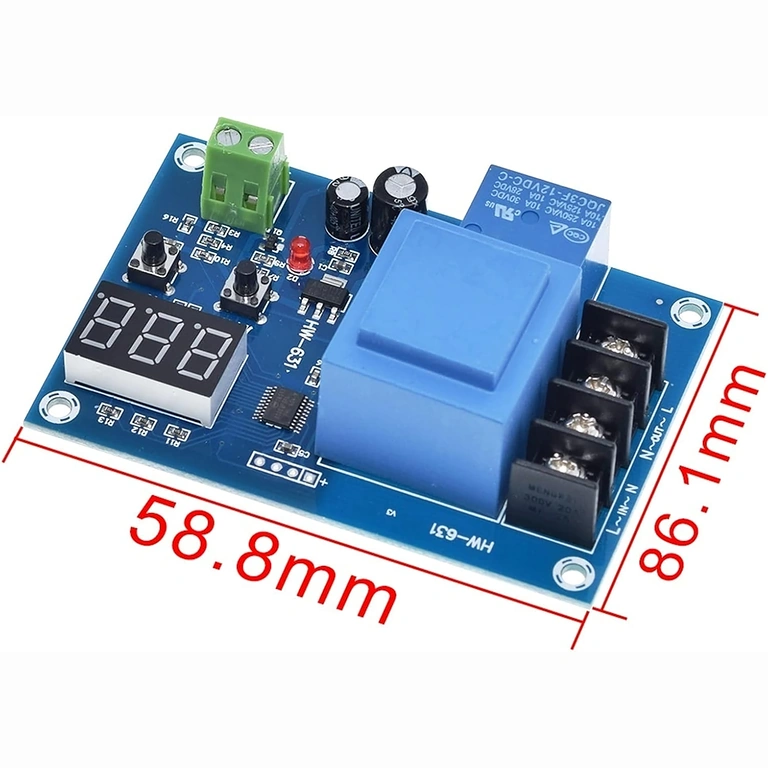

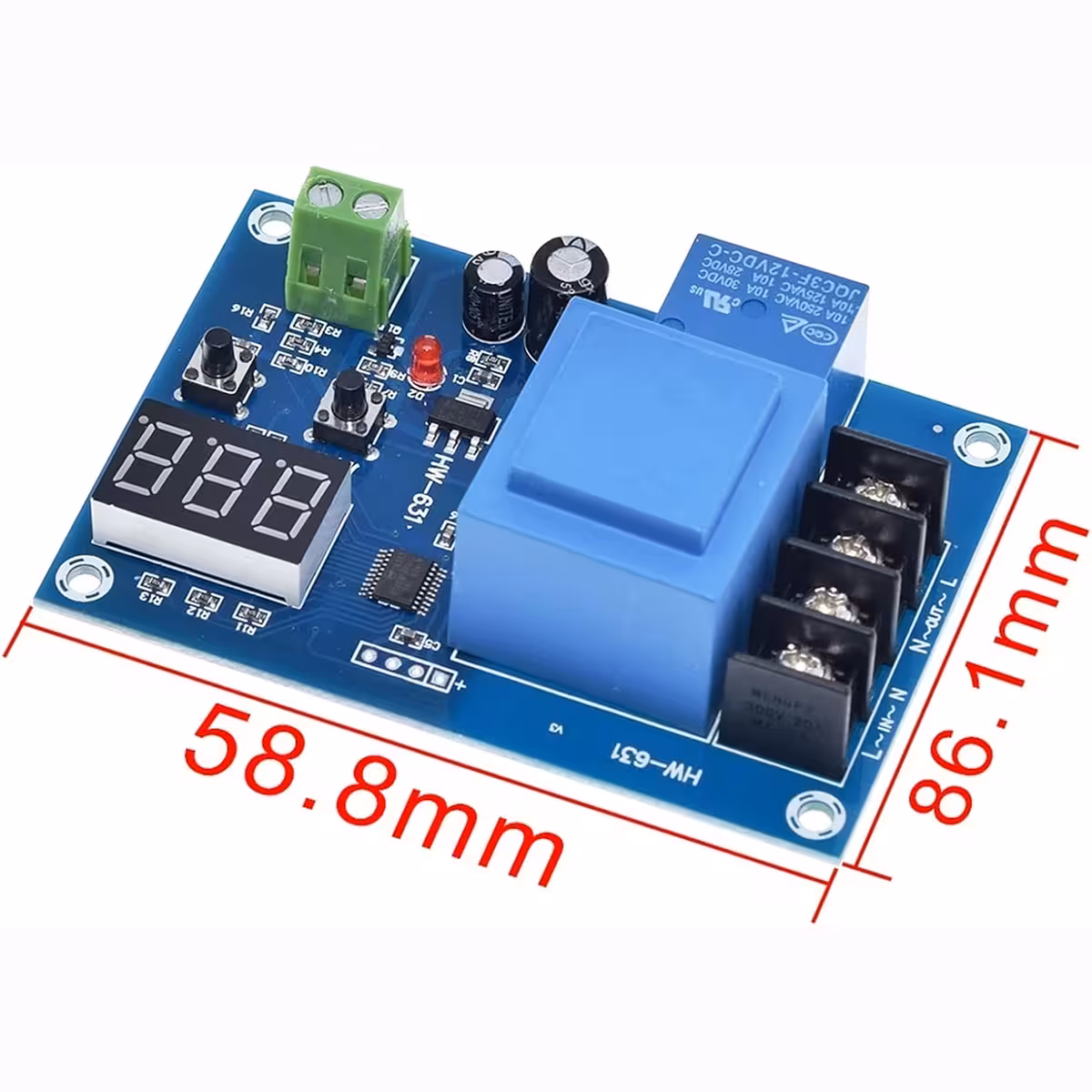

- Kompaktowa konstrukcja — wymiary 89 × 58 × 24 mm i waga 111g ułatwiają montaż w obudowach DIY, rozdzielnicach czy instalacjach stacjonarnych.
Szczegóły techniczne i wydajność
Sercem urządzenia jest przekaźnik, który fizycznie łączy lub rozłącza obwód ładowania w oparciu o aktualny odczyt napięcia na zaciskach akumulatora. Próg START określa napięcie, przy którym ładowanie zostanie wznowione, natomiast próg STOP wyłącza zasilanie po osiągnięciu pełnego naładowania. Moduł zasilany jest napięciem 220V AC, co czyni go doskonałym wyborem do warsztatu, garażu, systemów UPS czy instalacji fotowoltaicznych.
| Parametr | Wartość / Szczegóły |
|---|---|
| Model | XH-M602 |
| Napięcie monitorowane | 3.7V – 120V |
| Obsługiwane systemy | 6V, 12V, 24V, 36V, 48V, 60V, 72V, 84V, 96V, 120V |
| Typ sterowania | Przekaźnik ON/OFF (automatyczny start/stop) |
| Wyświetlacz | LED, dokładność 0.1V |
| Zasilanie modułu | 220V AC |
| Kompatybilne akumulatory | Li-Ion, Li-Pol, LiFePO4, Ni-Cd, Ni-MH, Kwasowo-ołowiowe |
| Główne zastosowania | Instalacje 12V, fotowoltaika, UPS, pojazdy elektryczne, DIY |
| Wymiary | 89 × 58 × 24 mm |
| Waga | 111g |
Instrukcja programowania i obsługi
- Ustawienie progu START: przytrzymaj przycisk START przez 3 sekundy, aż wartość zacznie migać. Użyj przycisków + i –, aby ustawić napięcie, a następnie zatwierdź przyciskiem START.
- Ustawienie progu STOP: przytrzymaj przycisk STOP przez 3 sekundy, aż wartość zacznie migać. Ustaw napięcie wyłączenia za pomocą + i –, a następnie zatwierdź przyciskiem STOP.
- Resetowanie ustawień: przytrzymaj jednocześnie START i STOP, aż na wyświetlaczu pojawi się 888.
- Podłączenie: podłącz akumulator do odpowiednich zacisków (zachowując polaryzację + i –), a zewnętrzną ładowarkę podepnij pod wyjście przekaźnika.
- Działanie: po osiągnięciu progu STOP przekaźnik rozłączy obwód. Gdy napięcie spadnie poniżej progu START, ładowanie zostanie automatycznie wznowione.
Zawartość zestawu
- 1 × Moduł sterownika ładowania akumulatorów XH-M602
Najczęściej zadawane pytania (FAQ)
Czy moduł obsłuży akumulator samochodowy 12V?
Tak. Wystarczy ustawić próg STOP na 14.4V (pełne naładowanie) oraz START na 12.0V (bezpieczne minimum), a przekaźnik zajmie się automatycznym cyklem ładowania.
Czy urządzenie sprawdzi się w systemach fotowoltaicznych?
Zdecydowanie tak. To jedno z najczęstszych zastosowań. Moduł kontroluje ładowanie akumulatorów w systemach 24V, 48V czy 72V, chroniąc je przed przeładowaniem niezależnie od zmiennej wydajności paneli.
Czy moduł sam ładuje akumulator?
Nie. XH-M602 to sterownik, a nie ładowarka. Moduł jedynie monitoruje napięcie i załącza zewnętrzną ładowarkę. Musisz posiadać własne źródło zasilania dopasowane do typu Twojego akumulatora.
Jaka jest dokładność pomiaru napięcia?
Wyświetlacz LED wskazuje napięcie z rozdzielczością 0.1V, co jest wartością w pełni wystarczającą do precyzyjnego zarządzania cyklami ładowania nawet w przypadku ogniw o wąskim zakresie napięć, takich jak Li-Ion czy LiFePO4.

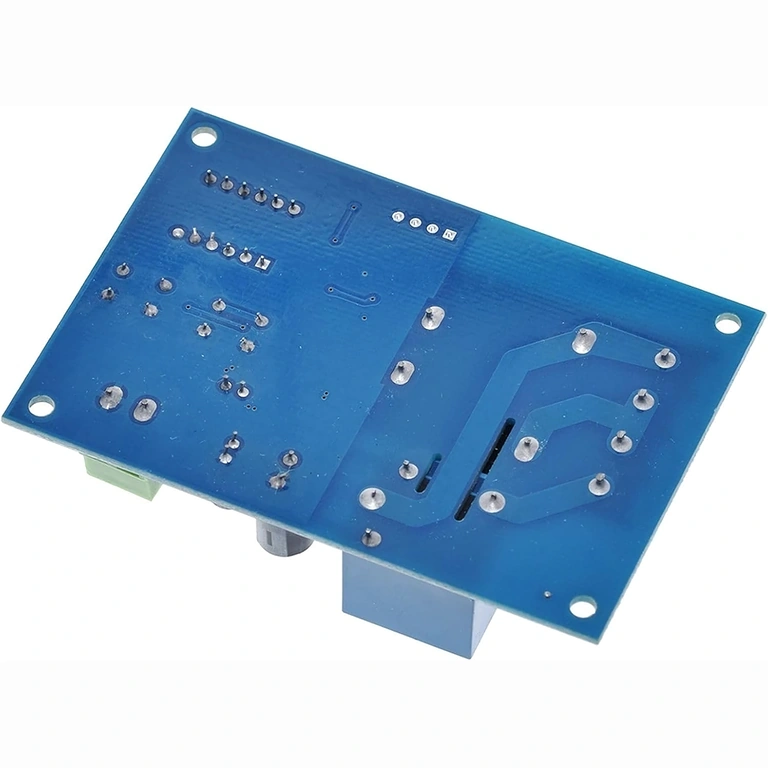

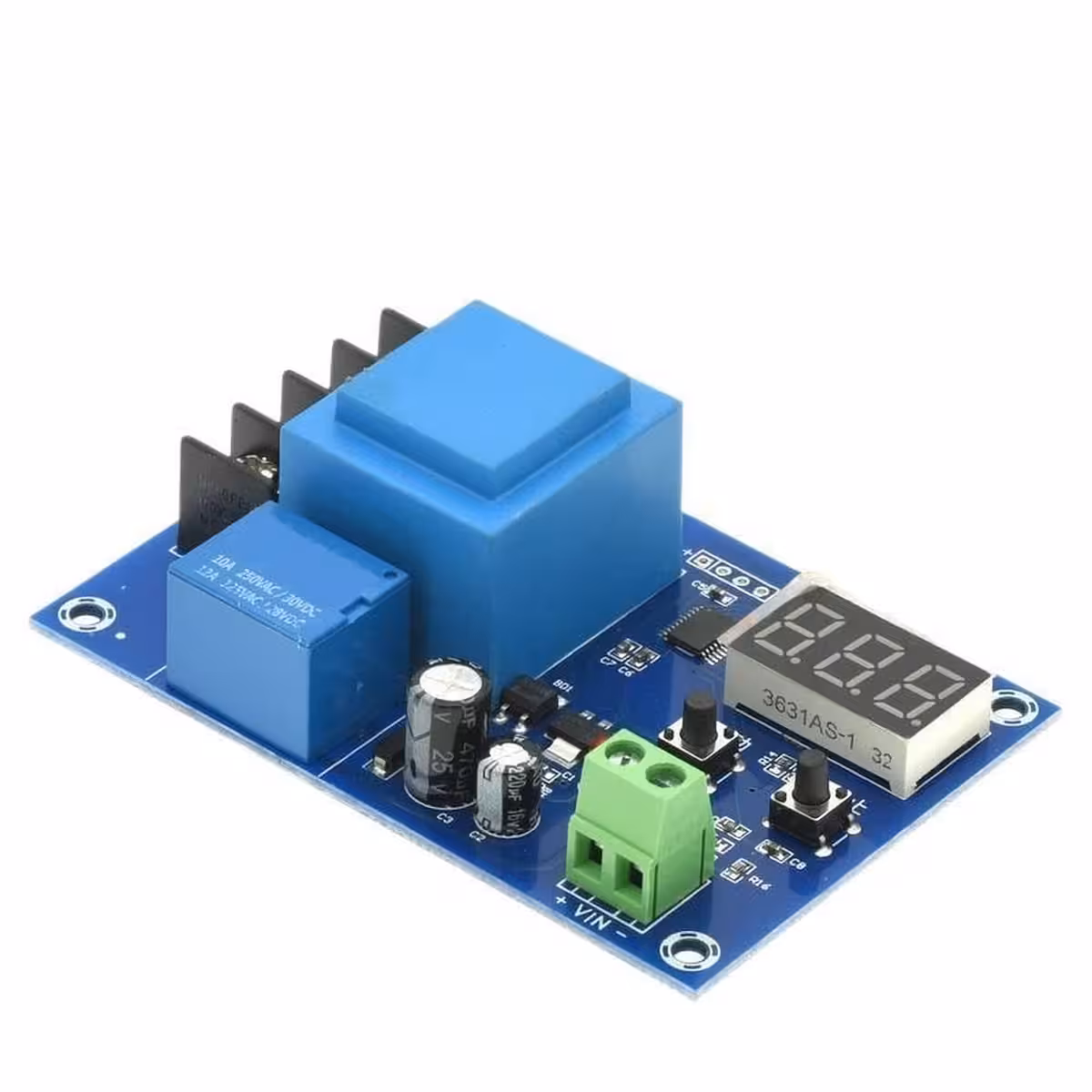

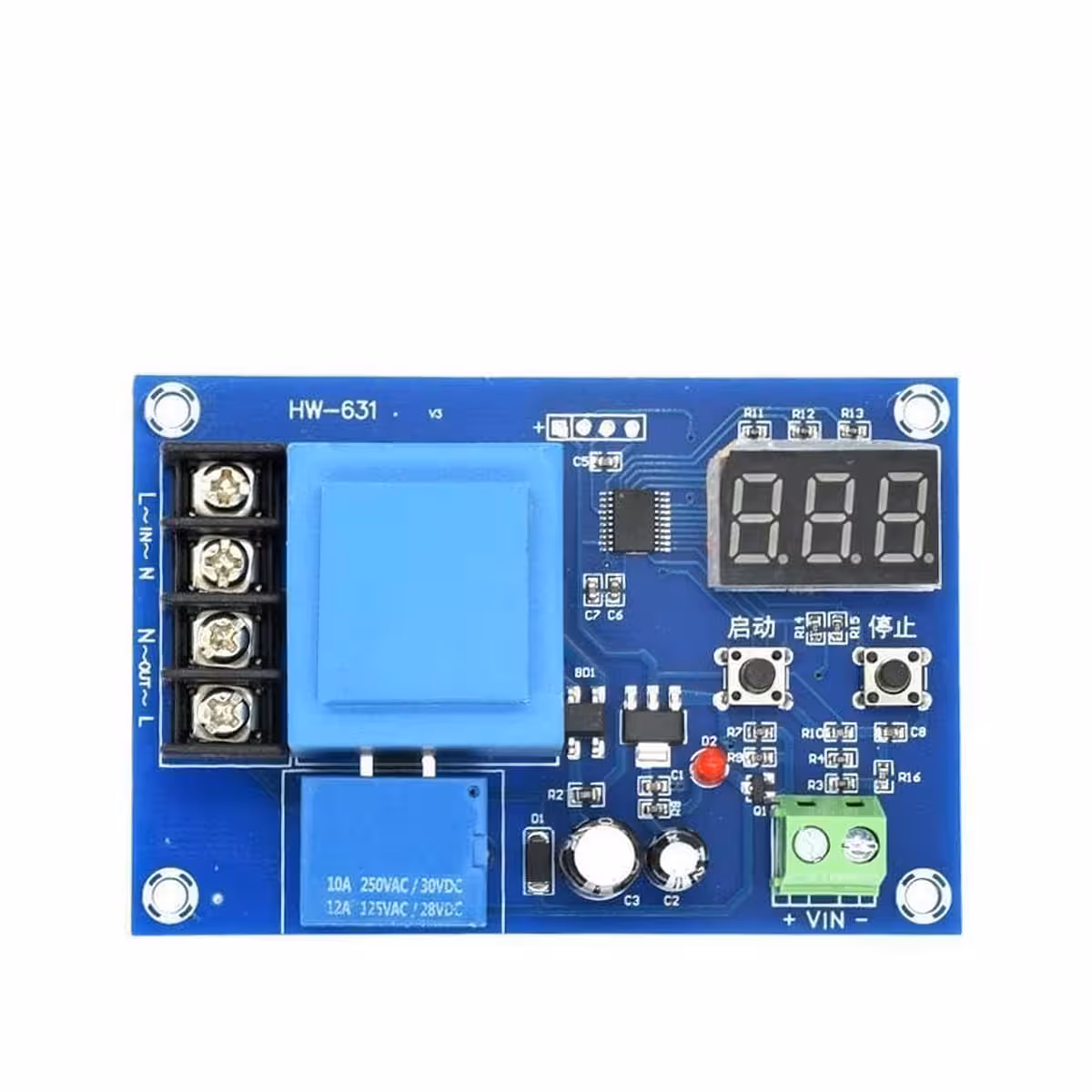

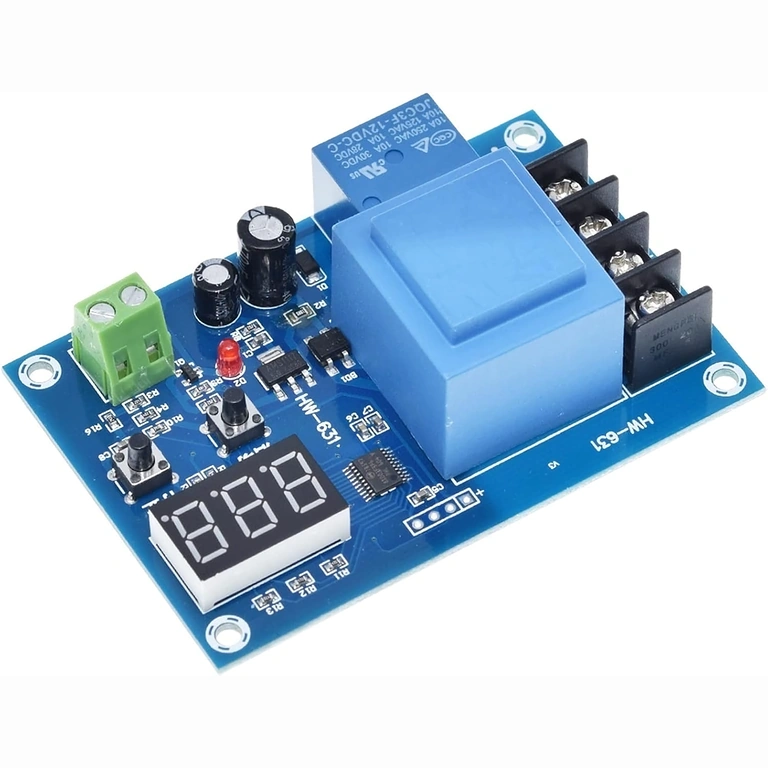

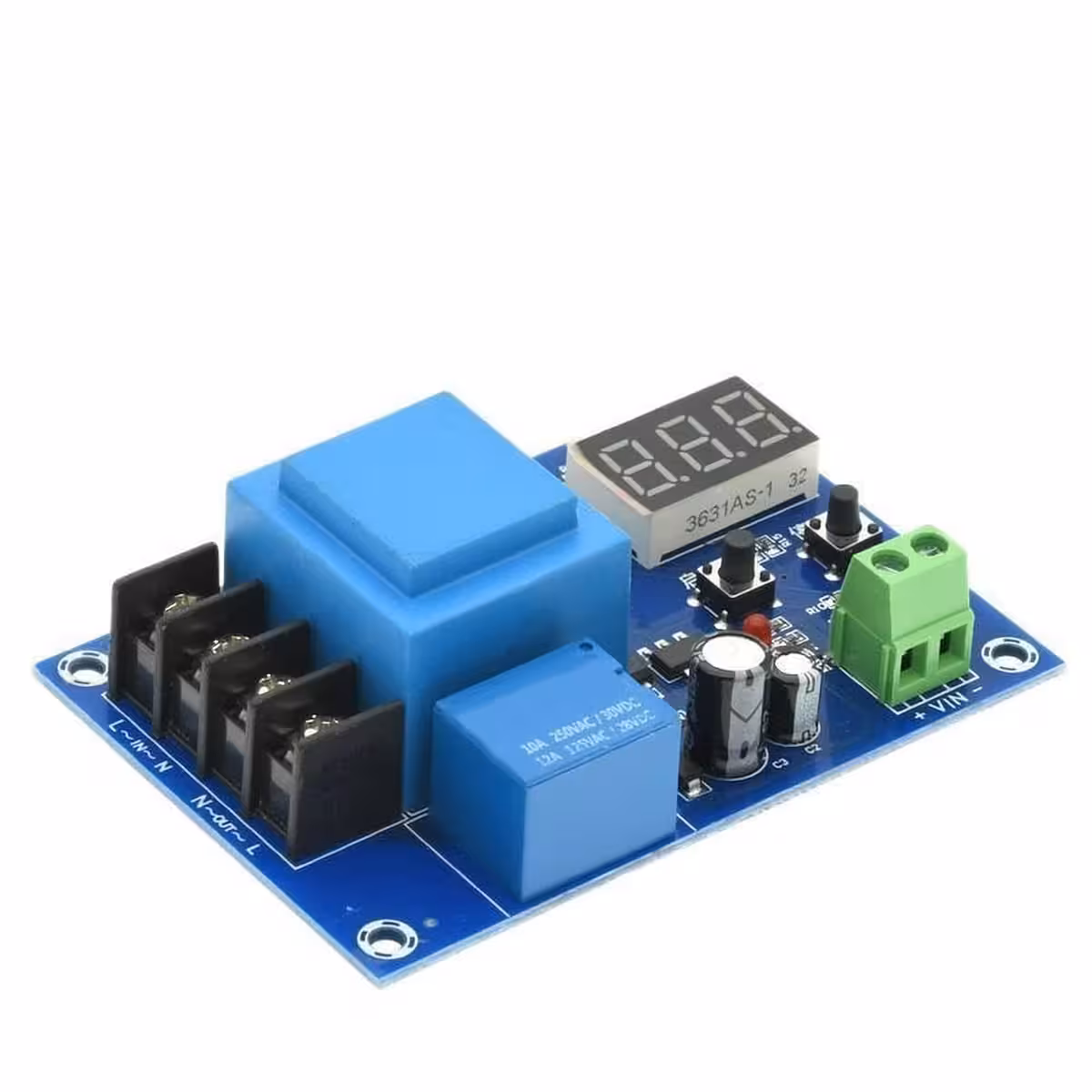

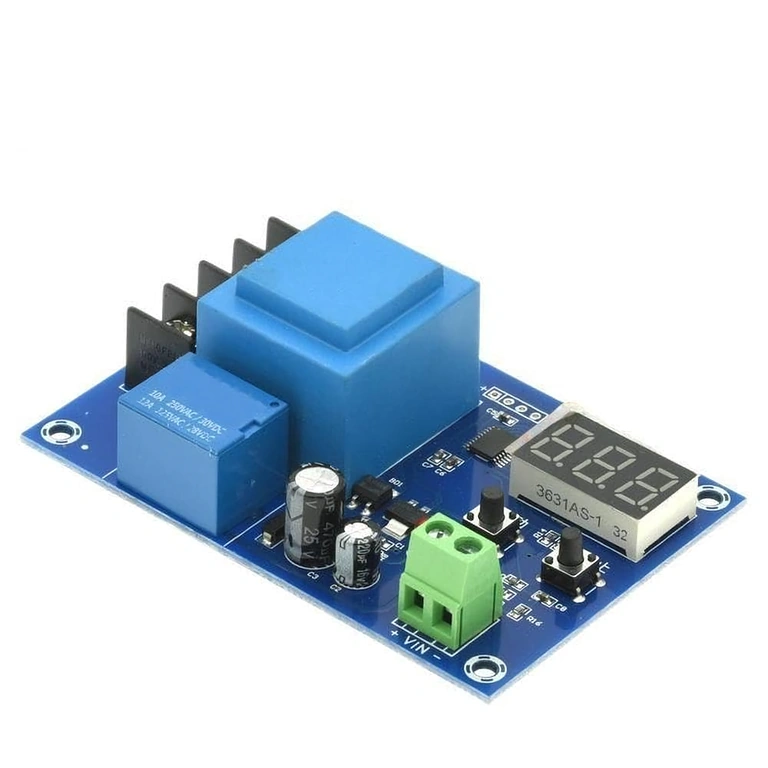

Galeria zdjęć
