Cyfrowy termostat programowalny W1209 – precyzyjna kontrola temperatury od -50°C do +110°C
Potrzebujesz precyzyjnie utrzymać temperaturę w domowej lodówce, inkubatorze, akwarium czy systemie solarnym? Bez odpowiedniego sterownika ryzykujesz przegrzanie lub niepotrzebne straty energii. Termostat cyfrowy W1209 to kompaktowe, niezawodne i niedrogie rozwiązanie, które pozwoli Ci w pełni zautomatyzować procesy termiczne.
Uwaga: W przypadku obciążeń elektrycznych przekraczających 20A zaleca się zastosowanie zewnętrznego stycznika sterowanego przekaźnikiem termostatu.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Szeroki zakres pomiarowy — od -50°C do +110°C, dzięki czemu sprawdzi się zarówno w zamrażarce, jak i przy grzałkach elektrycznych.

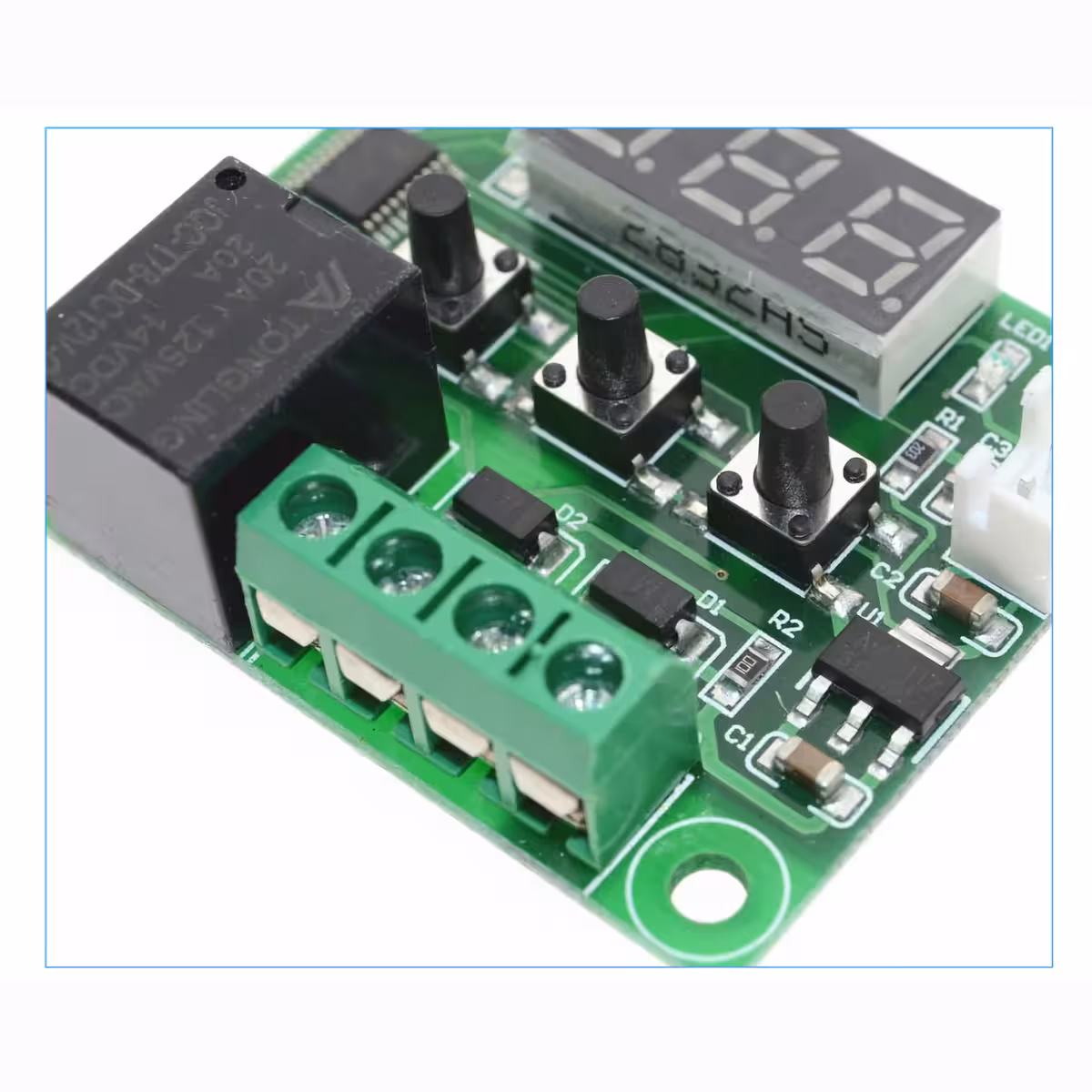

- Wydajny przekaźnik 20A (NO/NC) — umożliwia bezpośrednie sterowanie małymi kompresorami, grzałkami czy elektrozaworami bez dodatkowych układów.
- Wysoka rozdzielczość 0,1°C — urządzenie reaguje na minimalne wahania temperatury, co jest kluczowe w wymagających aplikacjach.
- Pełna programowalność — wybór trybu grzanie/chłodzenie, regulowana histereza, opóźnienie startu, kalibracja czujnika oraz alarm wysokiej temperatury.
- Niski pobór mocy (35–65mA) — idealny do systemów zasilanych bateryjnie lub z paneli słonecznych.
- Sonda NTC w zestawie — gotowy do użycia od razu po wyjęciu z pudełka.
Szczegóły techniczne i wydajność
Moduł W1209 odświeża pomiar co 0,5 sekundy, co zapewnia błyskawiczną reakcję przekaźnika na nagłe zmiany temperatury — jest to niezwykle istotne w chłodnictwie. Przekaźnik NO/NC daje pełną elastyczność: możesz stosować logikę bezpośrednią lub odwróconą bez ingerencji w schemat elektryczny. Jeśli dołączona sonda NTC nie spełnia Twoich wymagań, możesz ją wymienić na czujnik PTC — moduł obsługuje oba typy. Kompaktowe wymiary 48,5 x 40 mm ułatwiają montaż w obudowach lub na panelach sterowniczych.
| Parametr | Wartość / Szczegóły |
|---|---|
| Zakres pomiarowy | -50°C do +110°C |
| Kompatybilność sond | NTC (w zestawie), PTC |
| Rozdzielczość wyświetlacza | 0,1°C |
| Dokładność pomiaru | ±0,1°C |
| Dokładność histerezy | 0,1°C |
| Częstotliwość odświeżania | 0,5 sekundy |
| Pobór prądu | 35mA – 65mA |

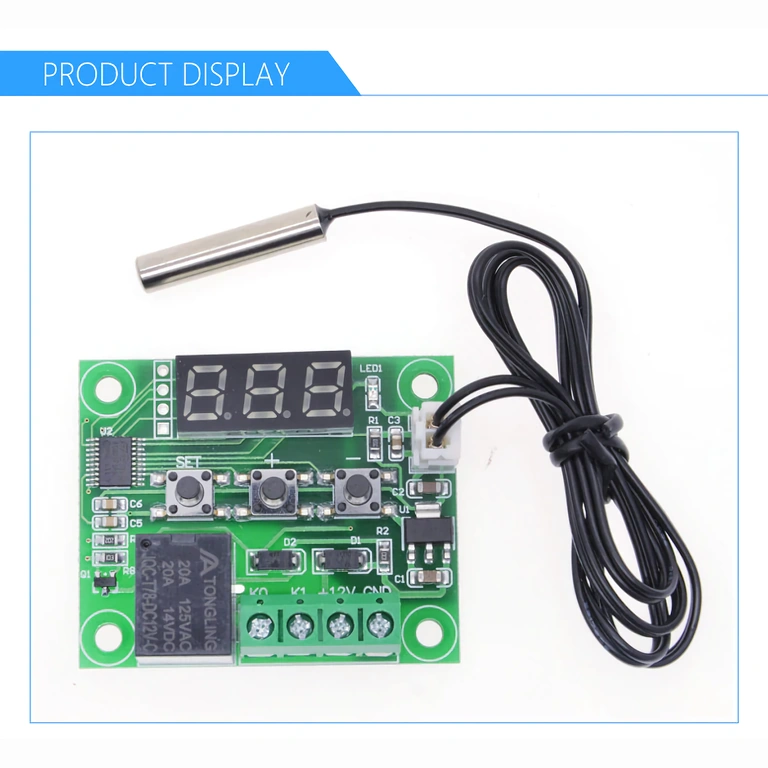

| Wyświetlacz | LED 0,28 cala, 3 cyfry |
| Napięcie zasilania | 12V DC |
| Maksymalny prąd przekaźnika | 20A |
| Typ przekaźnika | Podwójny: Normalnie Otwarty (NO) / Normalnie Zamknięty (NC) |
| Temperatura pracy | -10°C do +60°C, wilgotność 20%–85% |

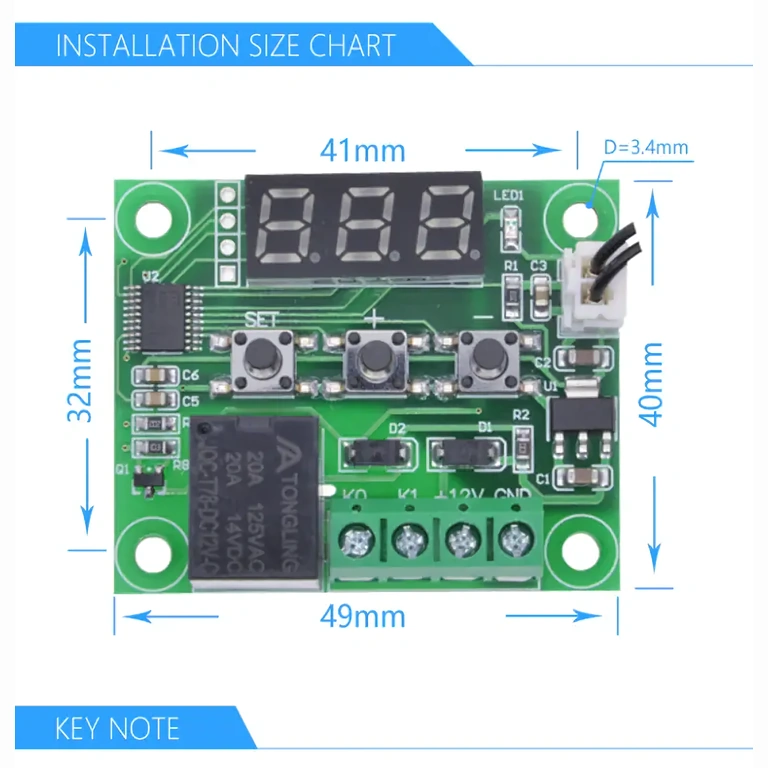

| Wymiary modułu | 48,5 x 40 mm |
Instrukcja programowania i obsługi
- Przytrzymaj przycisk SET przez 5 sekund, aby wejść do menu parametrów.
- Nawiguj między parametrami za pomocą przycisków + i –, zatwierdzaj wybór przyciskiem SET.
- P0 – Tryb pracy: C (chłodzenie) / H (grzanie) — domyślnie: C
- P1 – Histereza: zakres 0,1–30°C — domyślnie: 2
- P2 – Górny limit temperatury: maks. 110°C — domyślnie: 110
- P3 – Dolny limit temperatury: min. -50°C — domyślnie: -50
- P4 – Kalibracja czujnika: -7°C do +7°C — domyślnie: 0
- P5 – Opóźnienie startu przekaźnika: 0–600 sekund — domyślnie: 0
- P6 – Alarm wysokiej temperatury: 0–110°C — domyślnie: OFF
- Aby przywrócić ustawienia fabryczne: naciśnij jednocześnie przyciski + i –.
- Dla prawidłowego pomiaru zamontuj czujnik tak, aby końcówka była skierowana w górę i chroniona przed bezpośrednimi podmuchami powietrza.
Zawartość zestawu

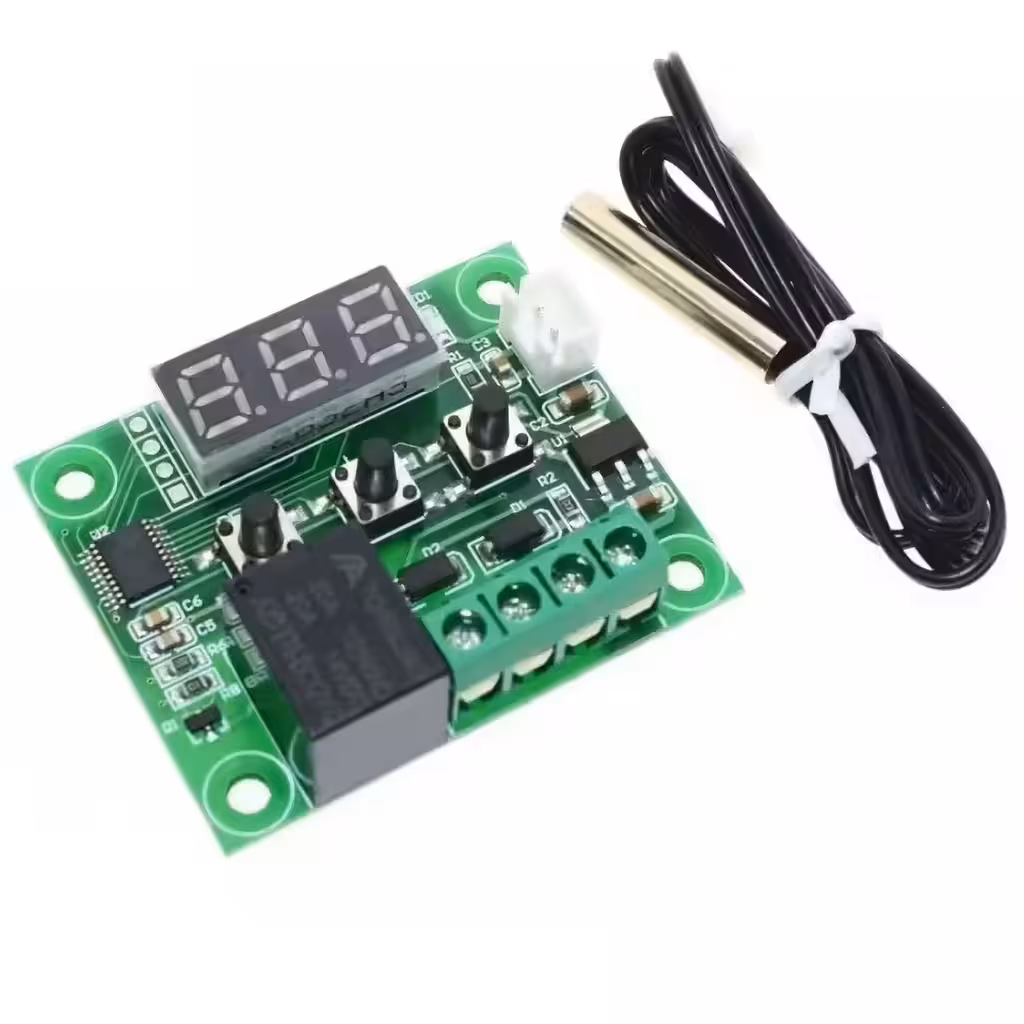

- 1x Moduł termostatu cyfrowego W1209
- 1x Sonda temperatury NTC
Najczęściej zadawane pytania (FAQ)
Jakie zasilanie jest wymagane dla termostatu W1209?

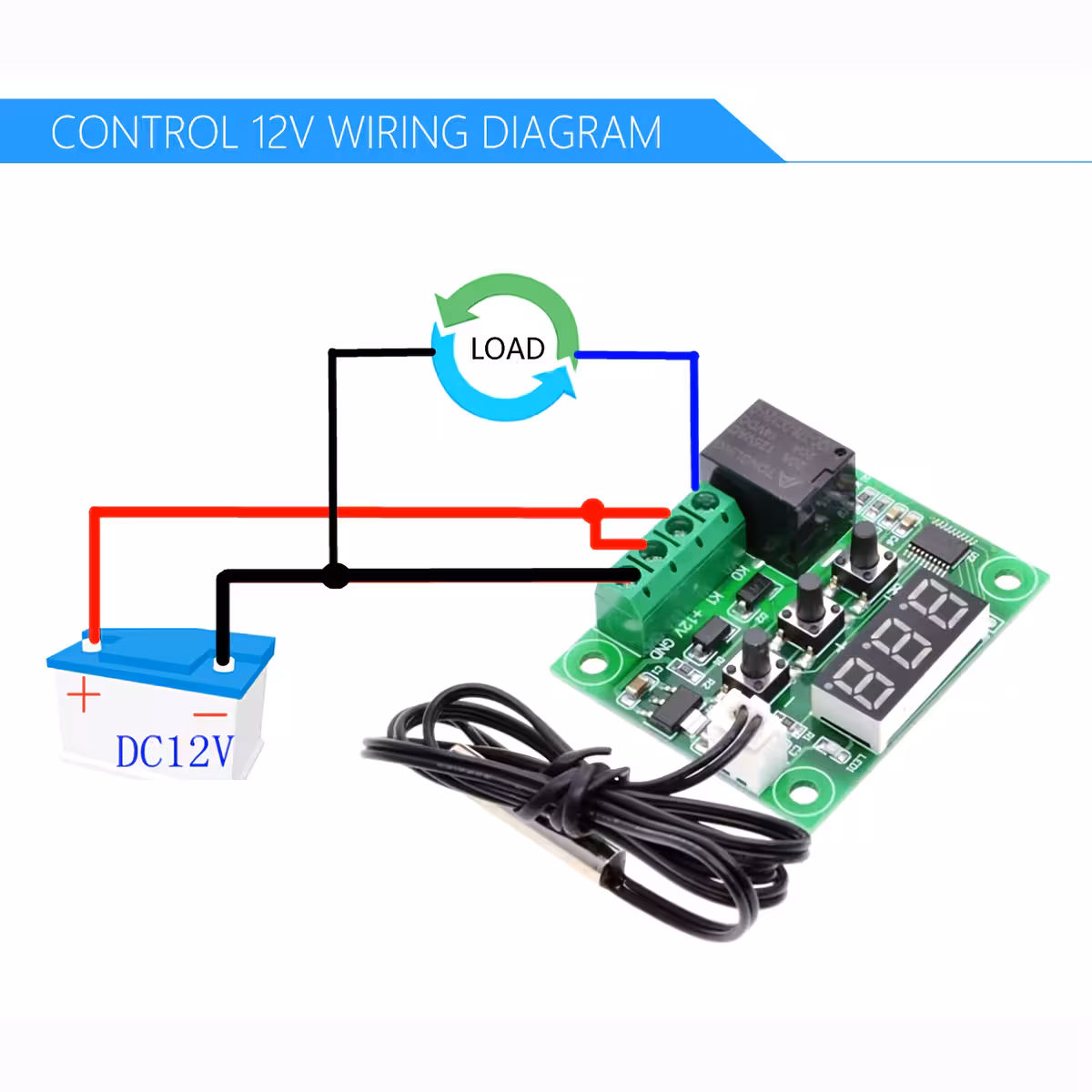

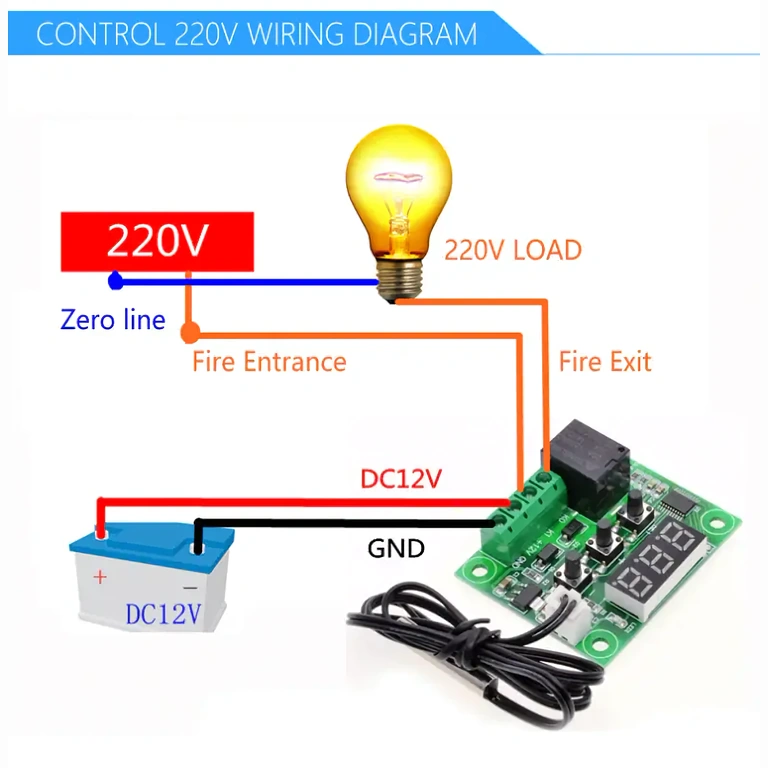

Urządzenie wymaga zasilania 12V DC. Do pracy z siecią 230V AC niezbędny jest odpowiedni zasilacz.
Czy termostat obsłuży kompresor lub grzałkę?
Tak. Przekaźnik 20A pozwala na bezpośrednie sterowanie małymi kompresorami, grzałkami, elektrozaworami czy wentylatorami. Przy większych obciążeniach należy zastosować zewnętrzny stycznik.
Czy sondę NTC można wymienić na inną?
Tak, moduł obsługuje sondy NTC oraz PTC. Możesz użyć sondy z dłuższym przewodem lub o innej charakterystyce bez konieczności modyfikacji układu.
Jak przełączyć się między trybem chłodzenia a grzania?
Wejdź do menu (przytrzymaj SET przez 5 sekund) i zmień parametr P0: H dla grzania, C dla chłodzenia.
Jaka jest różnica między stykami NO i NC?
Styk NO (Normalnie Otwarty) zamyka obwód po aktywacji przekaźnika — używany, gdy urządzenie ma się włączyć po osiągnięciu zadanej temperatury. Styk NC (Normalnie Zamknięty) otwiera obwód po aktywacji — przydatny, gdy chcesz wyłączyć urządzenie po przekroczeniu progu.
