Przetwornica Step-Up DC-DC 1200W – Stabilne podwyższanie napięcia bez kompromisów
Dysponujesz źródłem zasilania 12V lub 24V, a potrzebujesz zasilić urządzenia wymagające 48V, 60V lub więcej? Bez odpowiedniej przetwornicy step-up DC-DC narażasz się na straty energii w postaci ciepła lub przestoje w realizacji projektu. Nasz moduł o mocy 1200W i prądzie 20A to rozwiązanie zapewniające stabilną konwersję, sprawność na poziomie 95% oraz płynną regulację napięcia wyjściowego w zakresie od 12V do 80V, bez konieczności stosowania dodatkowego osprzętu.
Uwaga: Maksymalna moc 1200W osiągana jest przy parametrach 60V × 20A na wyjściu. Przy niższych napięciach dostępna moc jest iloczynem napięcia wyjściowego i prądu (np. 24V × 20A = 480W). Przy pracy ciągłej powyżej 600W zalecamy stosowanie aktywnego chłodzenia.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Wysoka sprawność do 95% — minimalizuje straty energii i wydzielanie ciepła, co przekłada się na dłuższą pracę w systemach bateryjnych i solarnych.
- Regulowane napięcie wyjściowe 12V–80V — jeden moduł, który sprawdzi się w dziesiątkach różnych zastosowań bez potrzeby wymiany sprzętu.
- Prąd wejściowy i wyjściowy do 20A — bezproblemowa obsługa silników, ładowarek akumulatorów oraz inwerterów.
- Automatyczne ograniczenie prądu (0.5A – 20A) — skuteczna ochrona akumulatora i odbiorników bez konieczności stosowania zewnętrznych przekaźników.
- Zabezpieczenie przed prądem zwrotnym — wbudowana funkcja eliminuje potrzebę stosowania zewnętrznych diod, upraszczając układ.
- Częstotliwość przełączania 150KHz — niskie tętnienia na wyjściu i stabilne napięcie nawet przy nagłych zmianach obciążenia.
- Szeroki zakres temperatur pracy od –40°C do +85°C — niezawodność zarówno w zimowych warunkach samochodowych, jak i w letnim słońcu przy instalacjach PV.
Szczegóły techniczne i wydajność
Topologia przetwornicy boost z częstotliwością przełączania 150KHz gwarantuje stabilność napięcia wyjściowego niezależnie od wahań obciążenia czy źródła zasilania. Pobór prądu w stanie spoczynku wynosi zaledwie 15mA (przy 12V), dzięki czemu moduł nie rozładowuje akumulatora w trybie czuwania. Zintegrowane zabezpieczenia — bezpiecznik 20A na wejściu, automatyczne ograniczanie prądu oraz ochrona przed prądem zwrotnym — chronią zarówno samą przetwornicę, jak i podłączone urządzenia. Uwaga: moduł nie posiada zabezpieczenia przed odwrotną polaryzacją — w razie ryzyka błędnego podłączenia zalecamy zastosowanie zewnętrznej diody Schottky’ego.
| Parametr | Wartość / Szczegóły |
|---|---|
| Napięcie wejściowe | 8V – 60V DC |
| Napięcie wyjściowe | 12V – 80V DC (płynna regulacja) |
| Maks. prąd wejściowy | 20A |
| Maks. prąd wyjściowy | 20A |
| Zakres prądu stałego | 0.5A – 20A |
| Maks. moc wyjściowa | 1200W (przy 60V × 20A) |
| Sprawność konwersji | do 95% |
| Częstotliwość przełączania | 150KHz |
| Pobór prądu (spoczynek) | 15mA (przy 12V wejścia) |
| Zabezpieczenie nadprądowe | Tak – automatyczne ograniczenie od 0.5A |
| Zabezpieczenie zwarciowe | Tak – bezpiecznik 20A na wejściu |
| Ochrona przed prądem zwrotnym | Tak – nie wymaga zewnętrznej diody |
| Ochrona przed odwrotną polaryzacją | Nie – zalecana zewnętrzna dioda |
| Temperatura pracy | –40°C do +85°C |
| Wymiary modułu | 116 × 52 × 15 mm |
| Waga | 300 g |
Instrukcja obsługi i uruchomienia

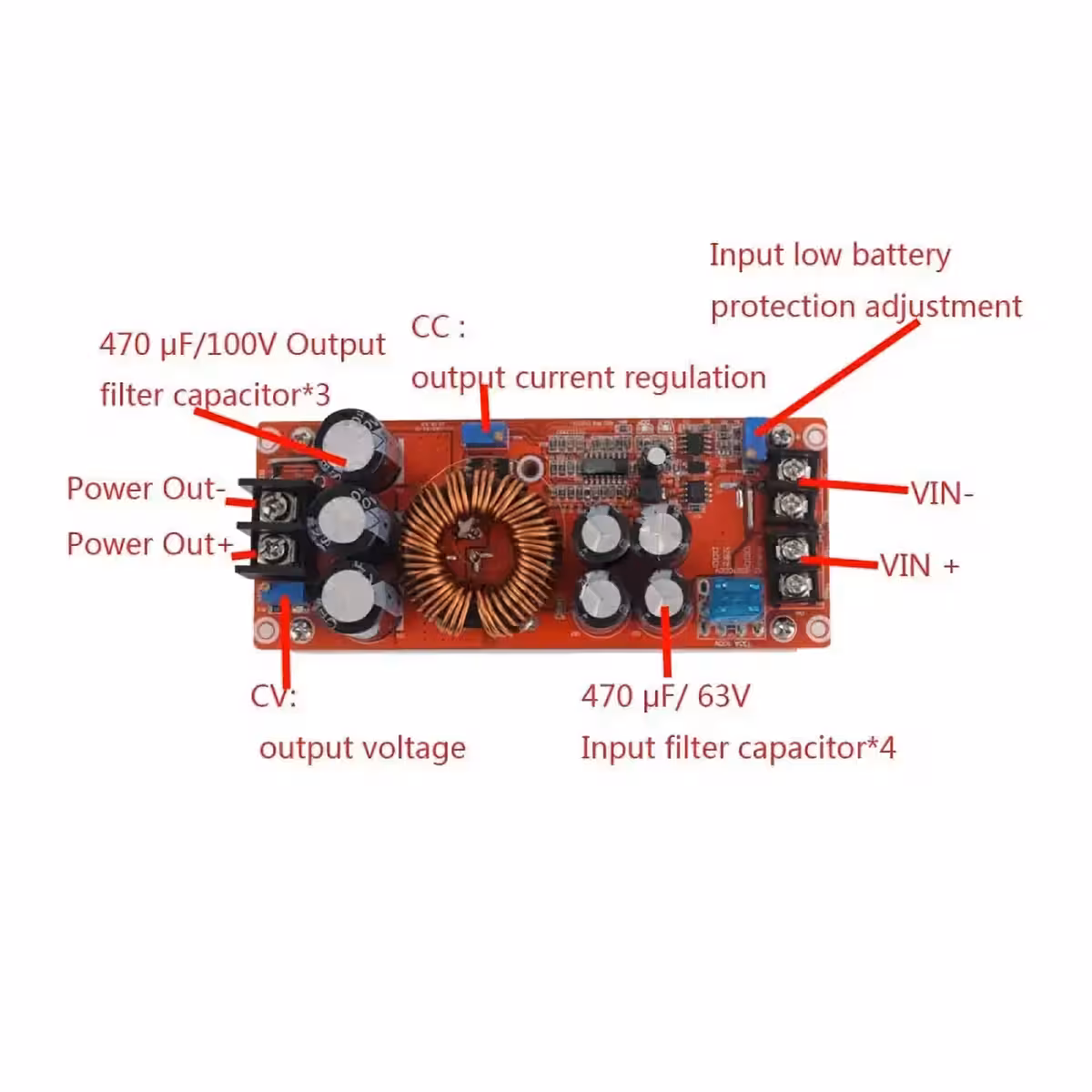

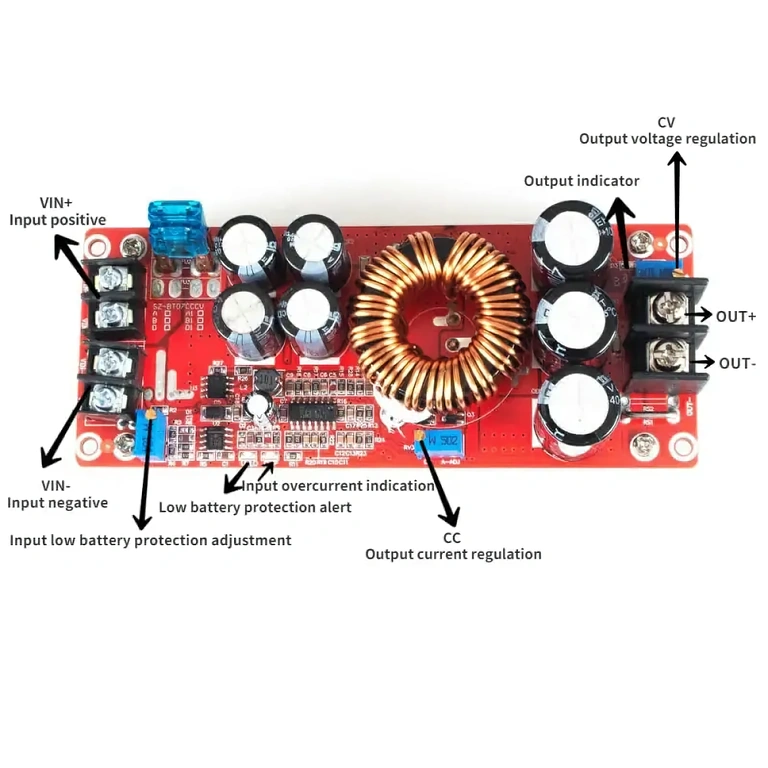

- Podłącz zasilanie do zacisków wejściowych (Vin+ i Vin–), zachowując właściwą polaryzację. Napięcie wejściowe musi mieścić się w zakresie 8V – 60V DC.
- Przed podłączeniem odbiornika ustaw żądane napięcie wyjściowe za pomocą potencjometru, kontrolując wartość multimetrem na zaciskach Vout+ i Vout–.
- Ustaw limit prądu dedykowanym potencjometrem, zaczynając od wartości minimalnej (0.5A) i stopniowo zwiększając do wymaganej wartości (maks. 20A).
- Podłącz odbiornik dopiero po poprawnym ustawieniu napięcia, aby uniknąć uszkodzenia zasilanych urządzeń.

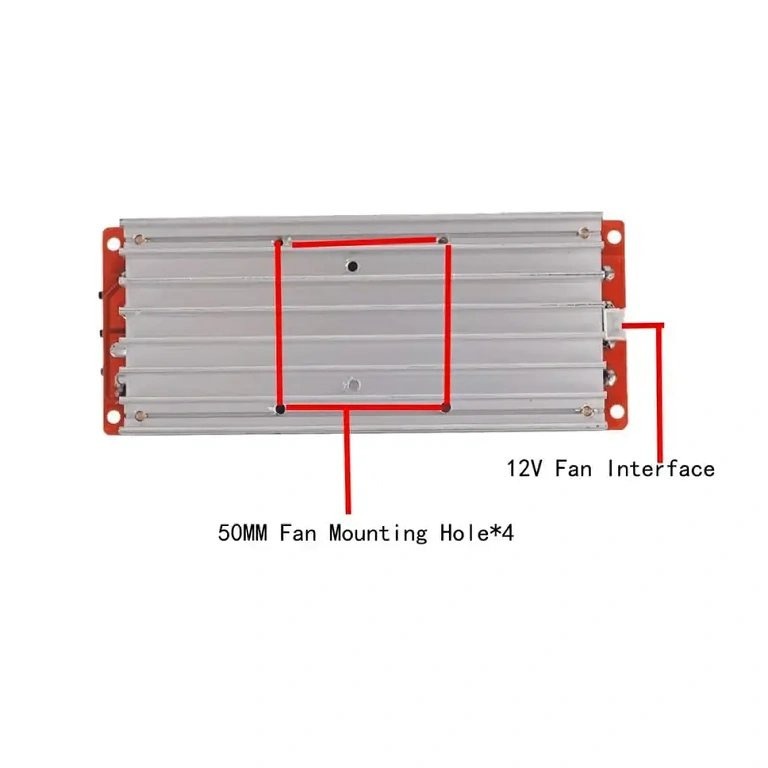

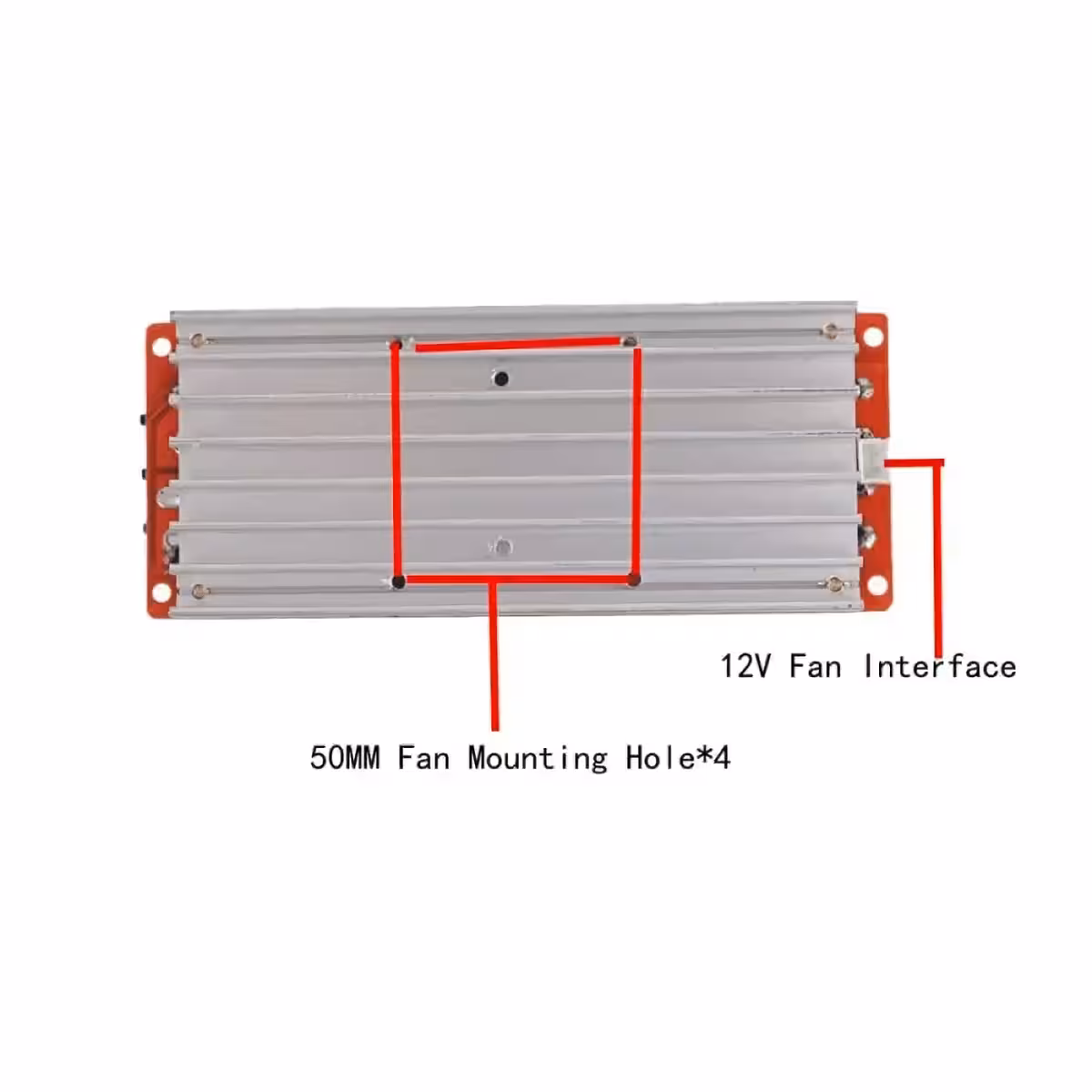

- Monitoruj temperaturę przy dużym obciążeniu. Powyżej 600W mocy ciągłej zaleca się montaż aktywnego wentylatora dla zapewnienia długotrwałej pracy.
- Okresowo sprawdzaj bezpiecznik 20A na wejściu i wymień go w razie przepalenia wskutek zwarcia.
Zawartość zestawu
- 1 × Moduł przetwornicy DC-DC Step-Up Boost 1200W 20A
- 1 × Bezpiecznik 20A (zamontowany na wejściu)
Najczęściej zadawane pytania (FAQ)
Czy mogę użyć tej przetwornicy do ładowania akumulatora 48V z panelu słonecznego 12V?
Tak. Ustaw napięcie wyjściowe na wartość wymaganą do ładowania (np. 54.6V dla akumulatorów Li-Ion 48V) i ogranicz prąd zgodnie z zaleceniami producenta akumulatora. Upewnij się, że panel słoneczny dostarcza wystarczającą moc przy danym napięciu wejściowym.
Czy wymagane jest dodatkowe chłodzenie przy pełnej mocy?

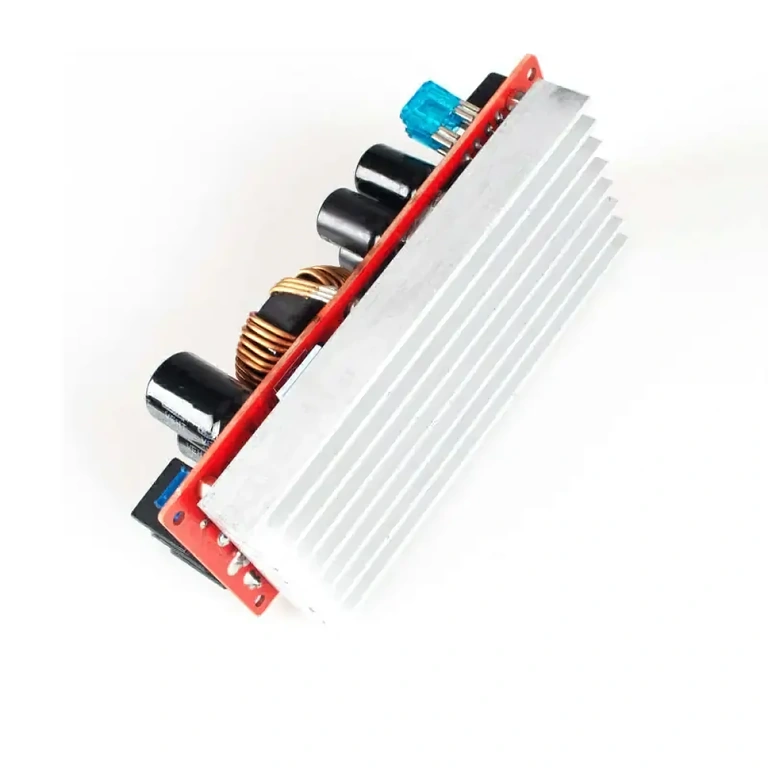

Tak. Przy pracy ciągłej powyżej 600–700W konieczne jest zastosowanie aktywnego wentylatora. Zintegrowany radiator może okazać się niewystarczający przy dużym obciążeniu i wysokiej temperaturze otoczenia — aktywne chłodzenie znacząco wydłuża żywotność modułu.
Czy mogę łączyć moduły równolegle w celu zwiększenia mocy?
Nie zaleca się łączenia równoległego bez specjalistycznych modyfikacji. Nawet minimalne różnice napięć między modułami prowadzą do nierównomiernego rozkładu prądu. W przypadku zapotrzebowania na większą moc, wybierz jeden moduł o wyższej wydajności lub sterownik dedykowany do pracy równoległej.
Co się stanie, jeśli napięcie wejściowe będzie równe żądanemu napięciu wyjściowemu?
Moduł nie będzie pracował poprawnie. Jest to przetwornica typu step-up (podwyższająca) — napięcie wyjściowe musi być zawsze wyższe od wejściowego. Jeśli potrzebujesz napięcia równego lub niższego, zastosuj przetwornicę typu buck lub buck-boost.
Co się stanie w przypadku odwrotnej polaryzacji na wejściu?
Moduł nie posiada wewnętrznego zabezpieczenia przed odwrotną polaryzacją i może ulec trwałemu uszkodzeniu. Jeśli istnieje ryzyko błędnego podłączenia, koniecznie zainstaluj na wejściu diodę Schottky’ego lub układ MOSFET zabezpieczający.
