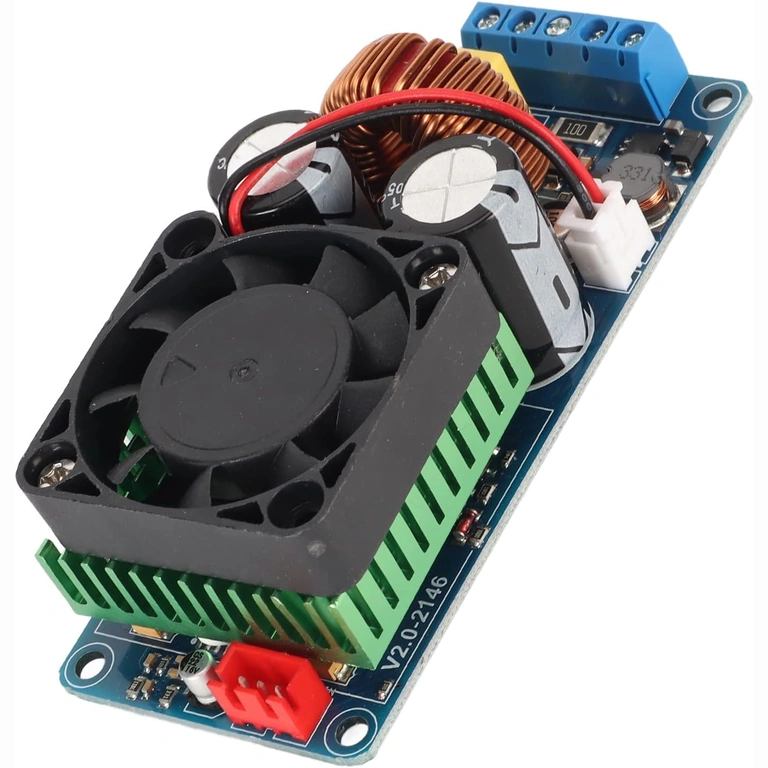

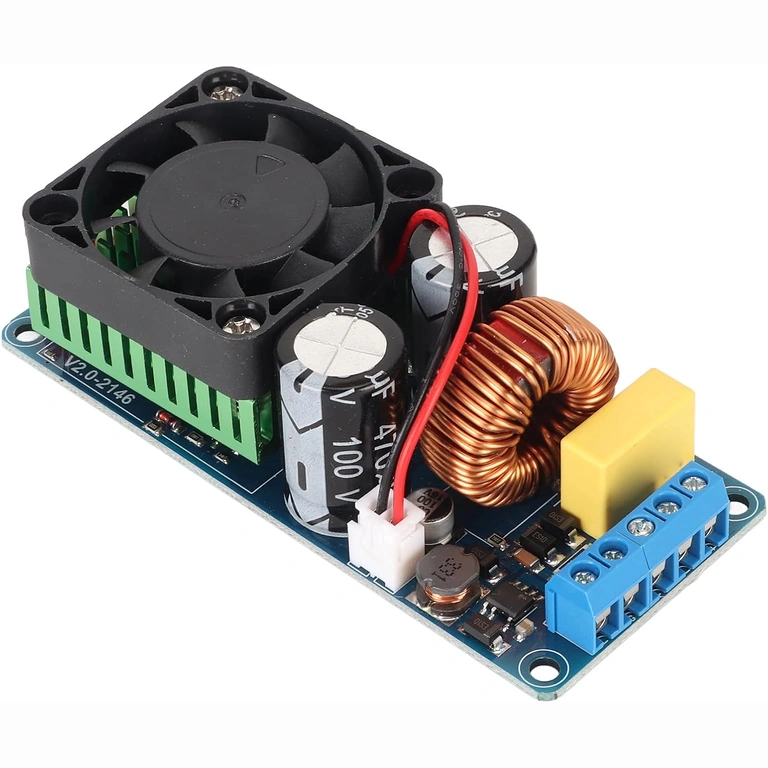

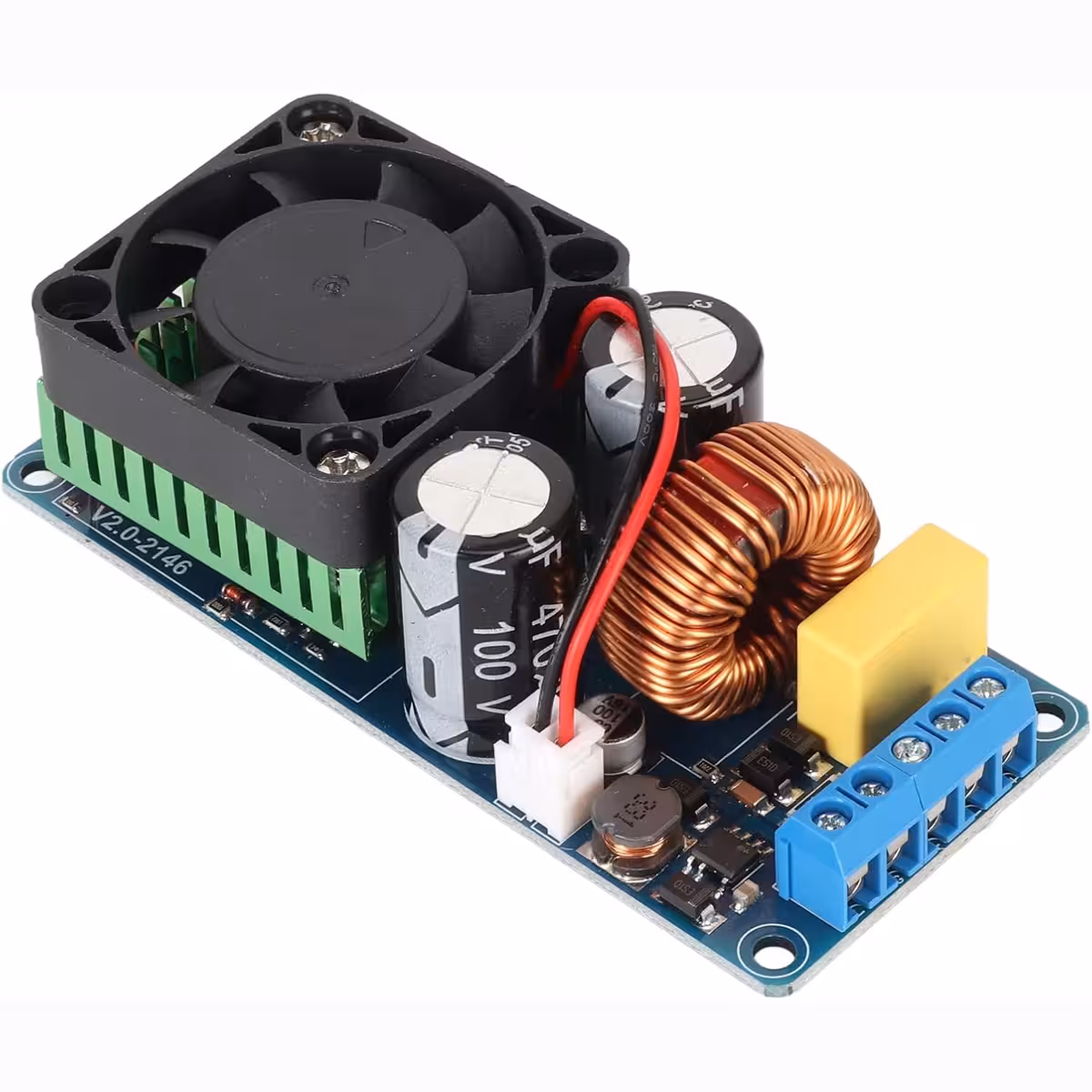

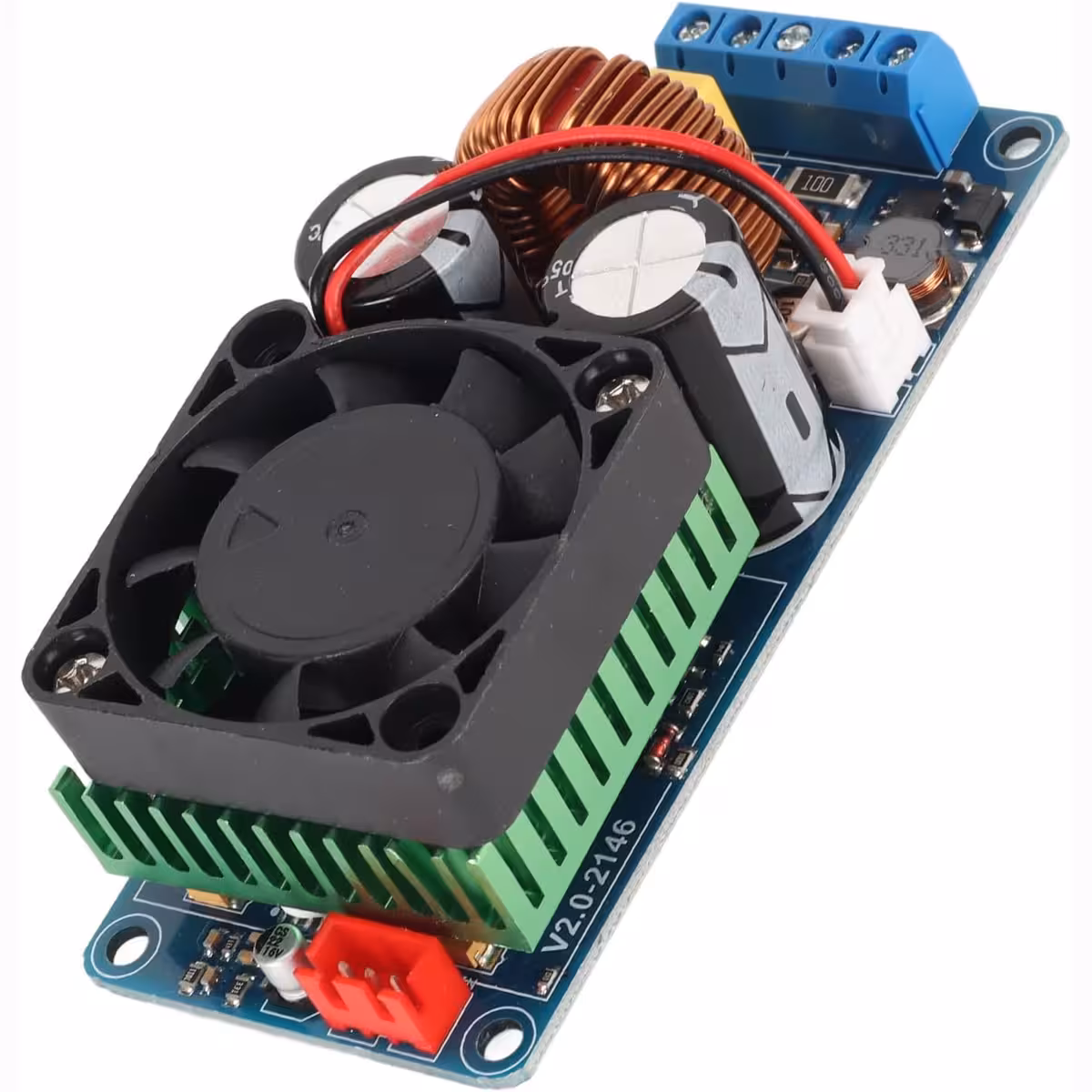

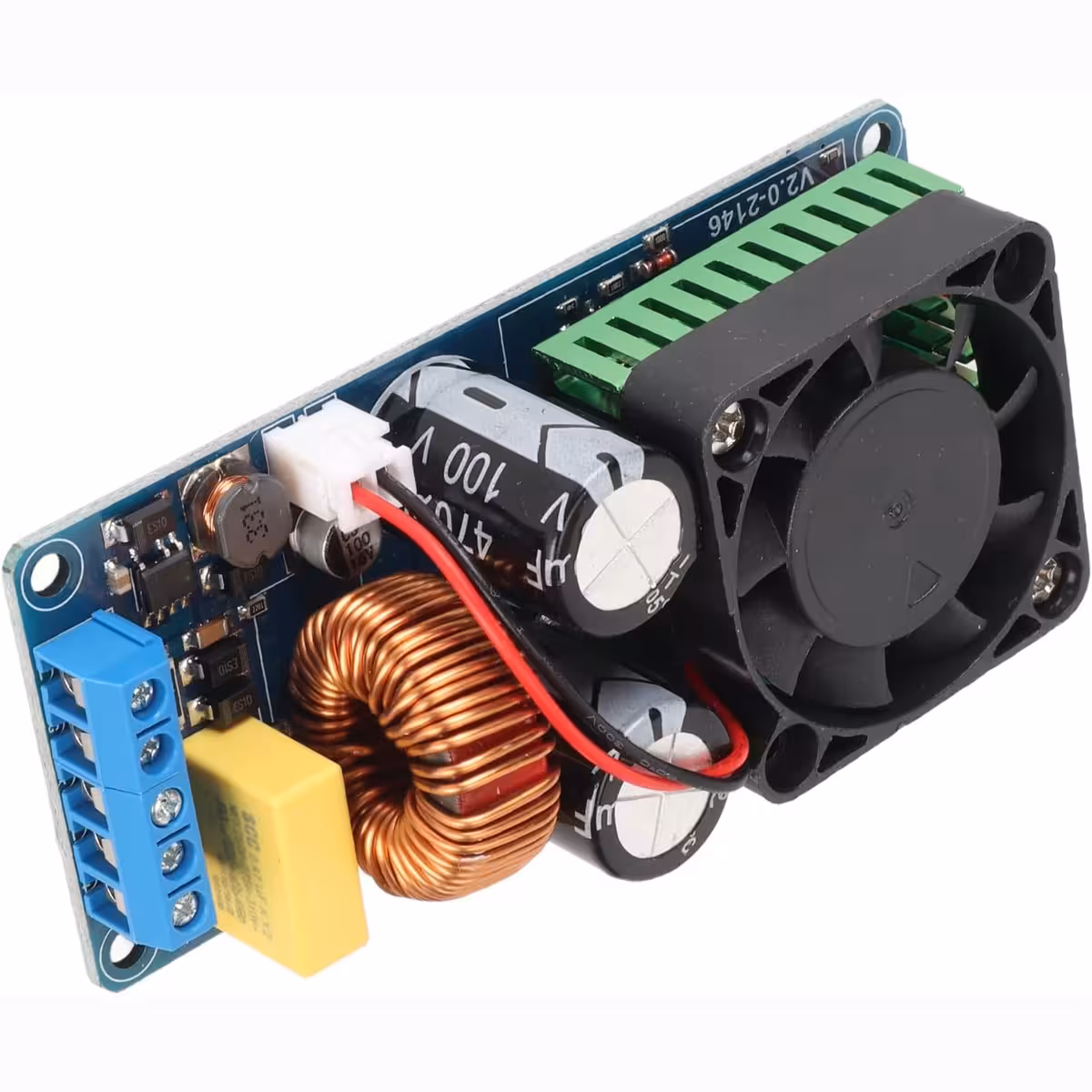

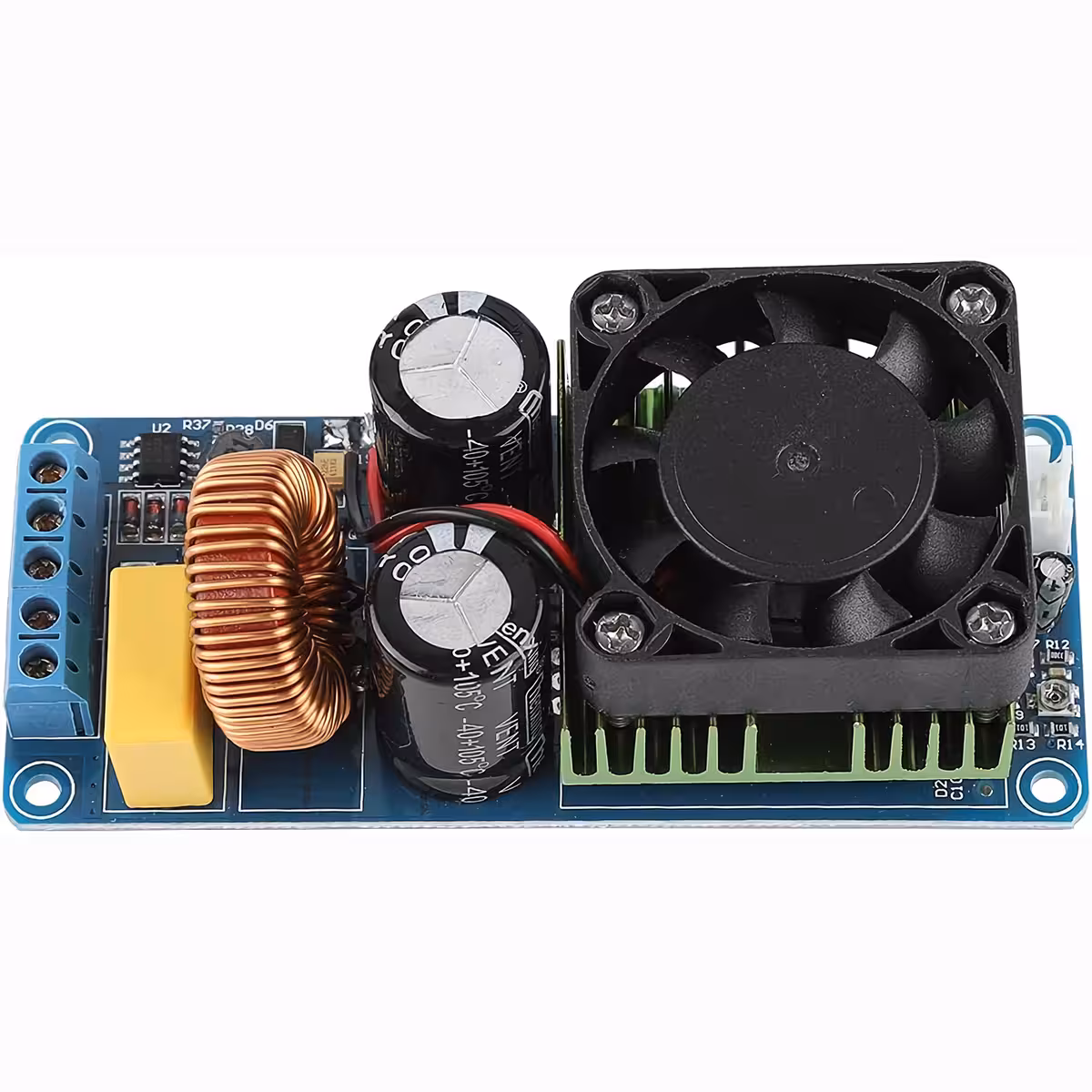

Wzmacniacz mono klasy D IRS2092 – 380W czystej mocy RMS
Budujesz potężny subwoofer i masz dość „papierowych” watów? Nasz moduł wzmacniacza mono klasy D oparty na układzie IRS2092 dostarcza 380W RMS przy 4 Ohm przy zniekształceniach poniżej 0.1%. To nie są wartości szczytowe, lecz realna, mierzalna moc. Dzięki sprawności przekraczającej 90% nie płacisz za prąd zamieniany w zbędne ciepło.
Uwaga: Produkt jest dostarczany jako zestaw (płytka elektroniczna bez obudowy). Zasilacz symetryczny ±58V–±70V DC nie wchodzi w skład zestawu i należy go dokupić oddzielnie. Jeśli Twoje źródło dźwięku ma napięcie wyjściowe poniżej 1.5V RMS, zalecamy zastosowanie przedwzmacniacza.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Realna moc — 380W RMS przy 4 Ohm i 280W RMS przy 8 Ohm, mierzone przy THD poniżej 0.1%.
- Sprawność ≥90% — w przeciwieństwie do klasycznych konstrukcji klasy AB, które tracą 40-50% energii na ciepło, tutaj radiator pozostaje jedynie ciepły.
- THD poniżej 0.1% — dźwięk docierający do głośnika jest wierny oryginałowi, bez podbarwień i zniekształceń.
- Układ IRS2092 od Infineon — sprawdzony sterownik typu full-bridge, ceniony przez entuzjastów audio DIY za stabilność i liniowość.
- Potrójne zabezpieczenia — ochrona przed zwarciem, składową stałą (DC) oraz przegrzaniem (powyżej 100°C), co chroni Twój głośnik przed awarią.
- SNR 90dB — wysoki stosunek sygnału do szumu gwarantuje czyste brzmienie bez słyszalnych zakłóceń w tle.
- Pasmo 20Hz–20kHz — szerokie pasmo przenoszenia pozwala na wykorzystanie modułu nie tylko w subwooferach, ale również jako wzmacniacz pełnopasmowy.
Szczegóły i wydajność
Sercem układu jest IRS2092 firmy Infineon – sterownik dedykowany topologii full-bridge klasy D. Zapewnia on precyzyjne sterowanie przełączaniem i stałą liniowość w całym paśmie. Przy zasilaniu ±65V DC i obciążeniu 4 Ohm, wzmacniacz osiąga 500W mocy szczytowej (THD 10%) oraz 380W RMS w standardowych warunkach pracy. Stałe wzmocnienie 36x oraz czułość wejściowa 1.5V RMS sprawiają, że moduł jest kompatybilny z większością przetworników DAC i mikserów audio.
| Parametr | Wartość / Szczegóły |
|---|---|
| Typ wzmacniacza | Mono, Klasa D, Full-Bridge |
| Główny układ scalony | IRS2092 (Infineon) |

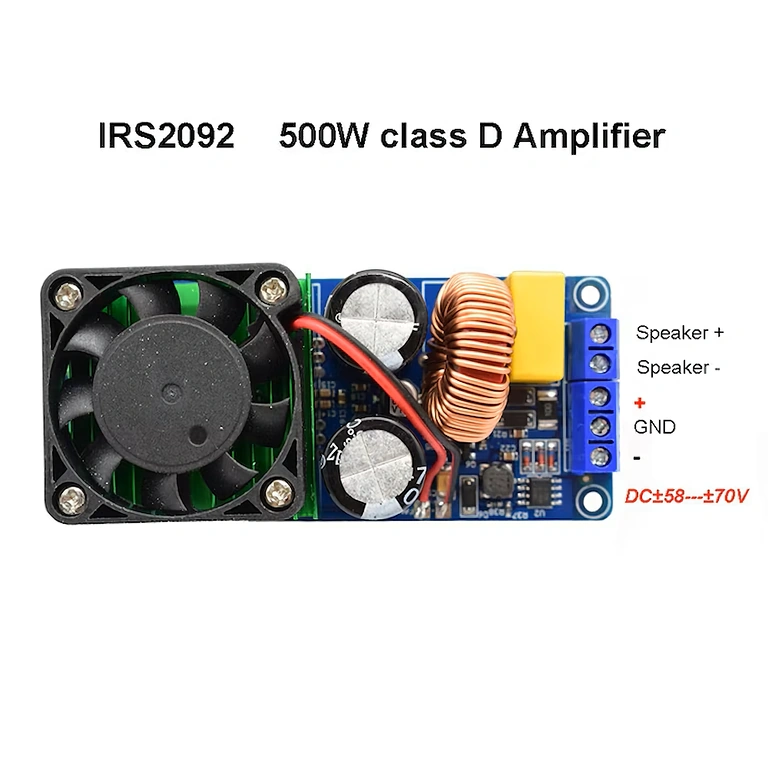

| Napięcie zasilania | DC symetryczne ±58V – ±70V (zalecane ±65V) |
| Moc wyjściowa (max) | 500W (4 Ohm, ±65V, THD 10%) |
| Moc RMS (THD <0.1%) | 380W @ 4 Ohm / 280W @ 8 Ohm |
| Sprawność | ≥ 90% |
| Całkowite zniekształcenia harmoniczne (THD) | < 0.1% |
| Stosunek sygnału do szumu (SNR) | 90 dB |
| Pasmo przenoszenia | 20 Hz – 20 kHz |
| Czułość wejściowa | 1.5V RMS |
| Współczynnik wzmocnienia | 36x |
| Impedancja obciążenia | 4 – 8 Ohm |
| Zabezpieczenia | Zwarcie, składowa stała (DC), przegrzanie (>100°C) |
Instrukcja obsługi i środki ostrożności
- Przed podłączeniem zasilania dokładnie sprawdź polaryzację i okablowanie – odwrotne podłączenie może trwale uszkodzić moduł.
- Stosuj wyłącznie zasilacz symetryczny ±58V–±70V DC; pod żadnym pozorem nie przekraczaj napięcia ±70V.
- Wzmacniacz współpracuje z głośnikami o impedancji 4–8 Ohm – w przypadku subwoofera optymalnym wyborem będą przetworniki 10–18 cali.
- Jeśli Twoje źródło sygnału ma napięcie poniżej 1.5V RMS, zastosuj przedwzmacniacz, aby uzyskać pełną moc.

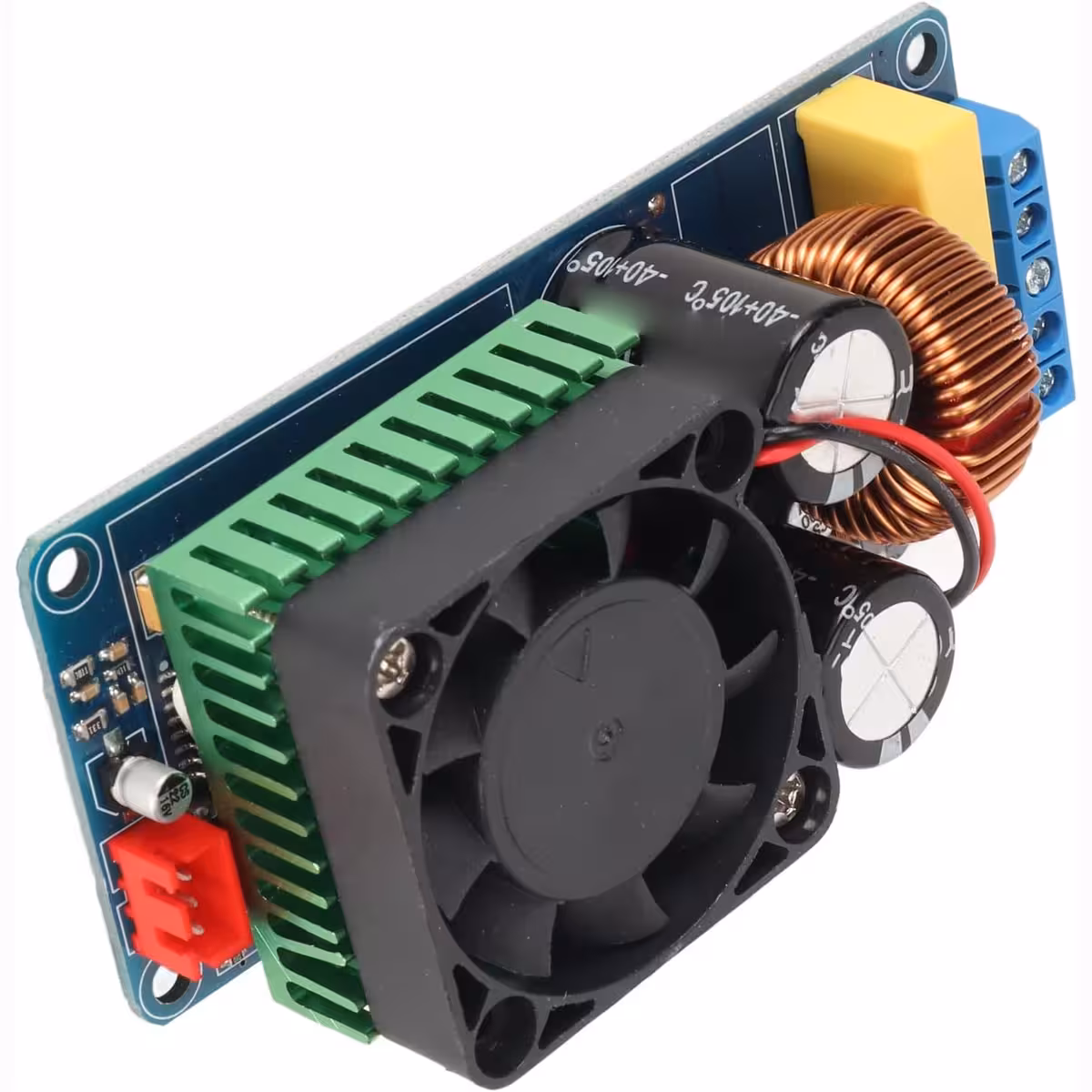

- Przed pierwszym uruchomieniem zamontuj radiator na tranzystorach mocy. Choć zabezpieczenie termiczne działa automatycznie, odpowiednie odprowadzanie ciepła znacząco wydłuża żywotność komponentów.
- Przed podłączeniem drogich głośników warto przetestować działanie zabezpieczeń (zwarciowego i DC).
Zawartość zestawu
- 1 x Moduł wzmacniacza cyfrowego Mono klasy D 500W IRS2092
Najczęściej zadawane pytania
Jakiego zasilacza wymaga ten wzmacniacz?
Wymagany jest zasilacz symetryczny ±58V–±70V DC. Dla optymalnej pracy zalecamy ±65V. Zasilacz nie jest dołączony do zestawu.
Czy wzmacniacz obsłuży kolumny 8 Ohm?
Tak. Przy 8 Ohm wzmacniacz dostarcza 280W RMS przy THD poniżej 0.1%. Może pracować jako wzmacniacz pełnopasmowy, nie tylko do subwoofera.
Czy radiator jest niezbędny?
Tak. Płytka nie posiada radiatora w zestawie, a zabezpieczenie termiczne przy 100°C to jedynie ostateczność. Należy zamontować radiator odpowiedni do mocy, z jaką będzie pracować urządzenie.
Czy mogę podłączyć DAC bezpośrednio?
Tak, jeśli wyjście DAC-a ma co najmniej 1.5V RMS. Większość stacjonarnych przetworników DAC oferuje 2V RMS, co jest wartością w pełni wystarczającą. W przypadku słabszych źródeł zalecamy użycie przedwzmacniacza.
Co się stanie w przypadku zwarcia na wyjściu?
Wbudowane zabezpieczenie zwarciowe automatycznie odetnie wyjście. Moduł nie ulegnie natychmiastowemu spaleniu, jednak nie należy nadużywać tego zabezpieczenia, gdyż nie jest ono przeznaczone do pracy w trybie ciągłego zwarcia.
