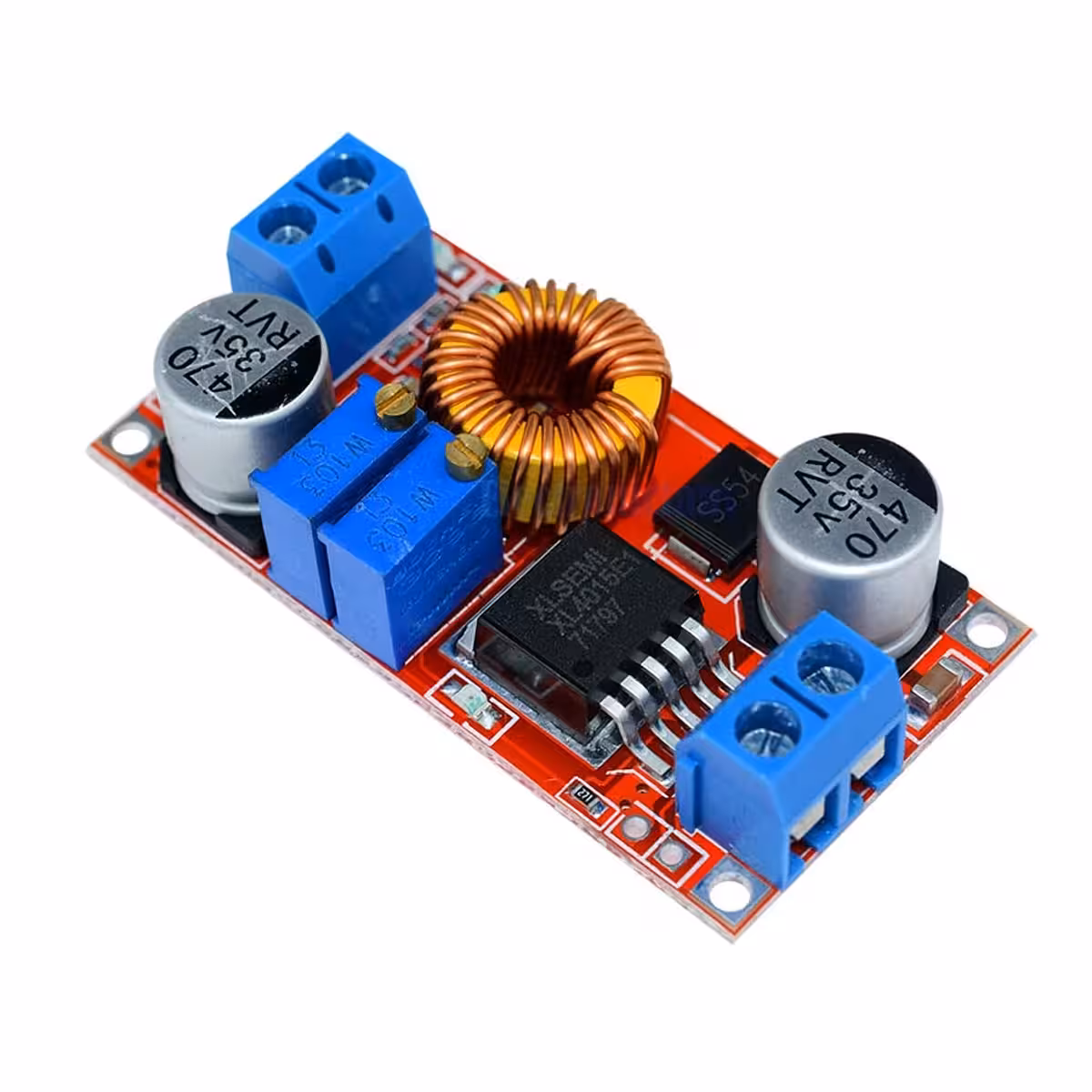

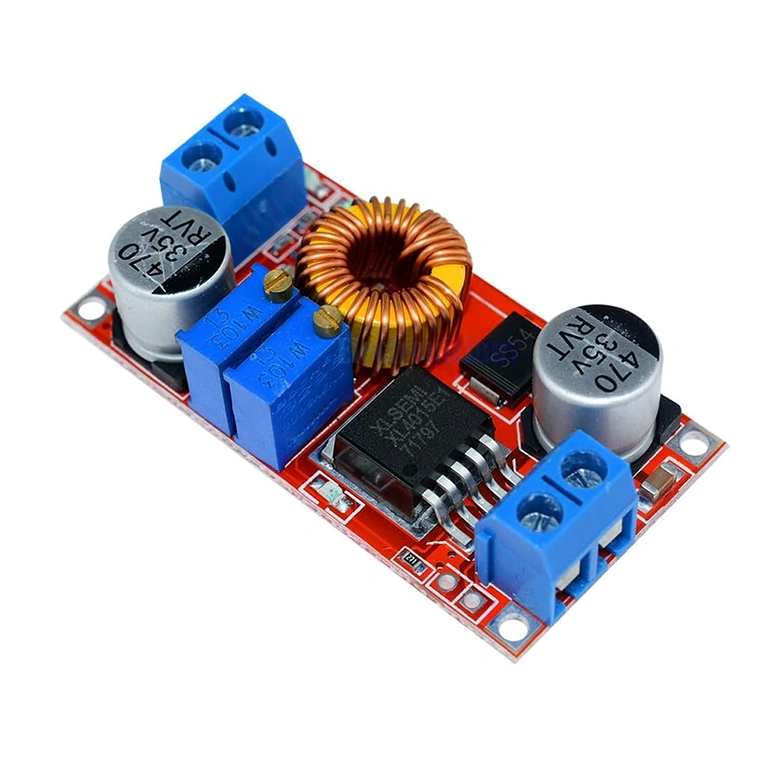

Przetwornica DC-DC Step-Down XL4015 5A – Precyzyjna regulacja napięcia i prądu dla akumulatorów oraz LED
Potrzebujesz bezpiecznie naładować akumulator Li-ion bez ryzyka przeładowania? A może szukasz stabilnego zasilania dla taśm LED, które wyeliminuje wahania napięcia? Moduł XL4015 to kompaktowe rozwiązanie, które oferuje niezależną regulację napięcia oraz prądu, idealnie sprawdzając się w różnorodnych projektach elektronicznych.
Uwaga: Fabryczne napięcie wyjściowe jest ustawione na ok. 20V. Przed pierwszym podłączeniem odbiornika należy wyregulować potencjometr. Jeśli napięcie nie zmienia się podczas kręcenia, przekręć potencjometr CV w lewo o co najmniej 10 pełnych obrotów – jest to standardowa procedura kalibracji początkowej.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Niezależna regulacja dualna CC + CV — dzięki dwóm dedykowanym potencjometrom możesz precyzyjnie kontrolować prąd i napięcie wyjściowe, co jest niezbędne przy ładowaniu ogniw Li-ion/NiMH oraz zasilaniu diod LED dużej mocy.
- Wysoka sprawność do 96% — minimalne straty energii w postaci ciepła przekładają się na stabilną pracę nawet przy długotrwałym obciążeniu.
- Zabezpieczenia zwarciowe i termiczne — moduł posiada wbudowane ograniczenie prądowe do 8A oraz automatyczne wyłączanie w przypadku przegrzania, co zwiększa bezpieczeństwo układu.
- Szeroki zakres konwersji — wejście 4V–38V, wyjście 1.25V–36V; pozwala na łatwe uzyskanie popularnych napięć, takich jak 12V z 24V, 5V z 24V czy 3.3V z 12V bez ingerencji w sprzęt.
- Kompaktowa konstrukcja — wymiary 51×26×18 mm, wbudowana dioda LED sygnalizująca pracę, zamontowany radiator oraz szeroki zakres temperatur pracy od -40°C do +85°C czynią go gotowym do pracy w trudnych warunkach.

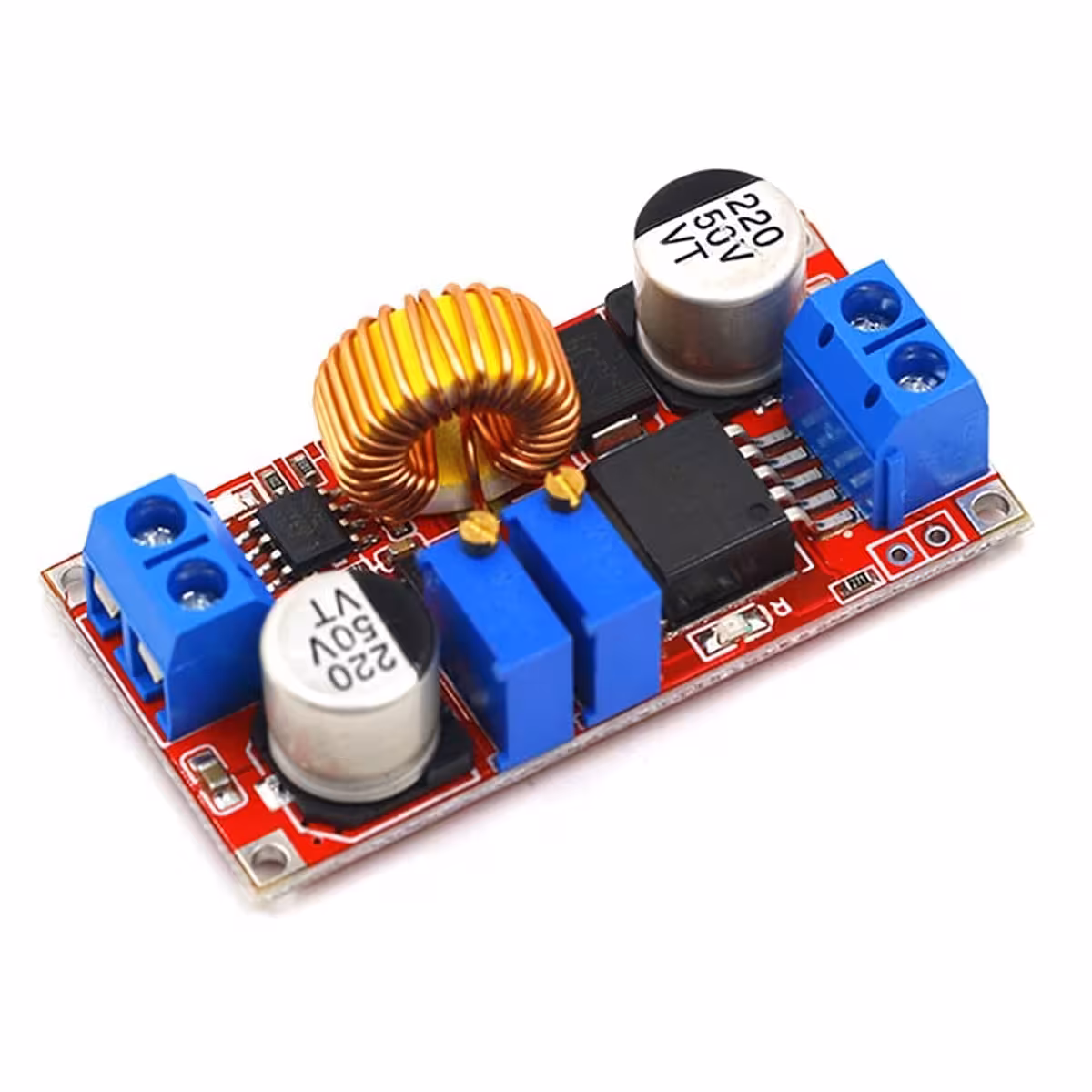

Szczegóły techniczne i wydajność
Układ XL4015 pracuje z częstotliwością przełączania 180KHz, co pozwala na utrzymanie tętnień wyjściowych na bardzo niskim poziomie bez konieczności stosowania dużych filtrów. Maksymalny prąd wyjściowy wynosi 5A, jednak dla zapewnienia długiej żywotności przy pracy ciągłej zaleca się obciążenie do 4.5A. Podczas ładowania akumulatorów moduł automatycznie przechodzi z trybu CC (stały prąd) do CV (stałe napięcie), co jest optymalną metodą ładowania dla tej topologii przetwornic typu buck.
| Parametr | Wartość / Szczegóły |
|---|---|
| Typ przetwornicy | DC-DC Step-Down (obniżająca) |

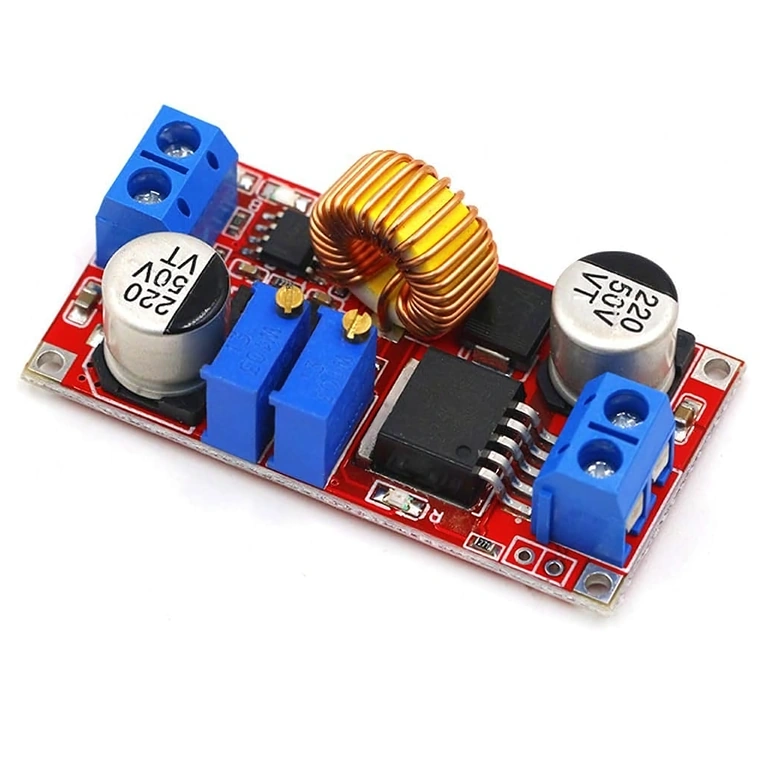

| Układ scalony | XL4015 |
| Napięcie wejściowe | 4V – 38V DC |
| Napięcie wyjściowe | 1.25V – 36V DC (płynna regulacja) |
| Maksymalny prąd wyjściowy | 5A (zalecane ciągłe max. 4.5A) |
| Moc maksymalna | 75W |
| Sprawność | Do 96% |
| Częstotliwość pracy | 180KHz |
| Tryby regulacji | CV (stałe napięcie) + CC (stały prąd) |
| Zabezpieczenie zwarciowe | Automatyczne ograniczenie do 8A |
| Zabezpieczenie termiczne | Automatyczne wyłączenie przy przegrzaniu |
| Temperatura pracy | -40°C ~ +85°C |
| Sygnalizacja pracy | Wbudowana dioda LED |

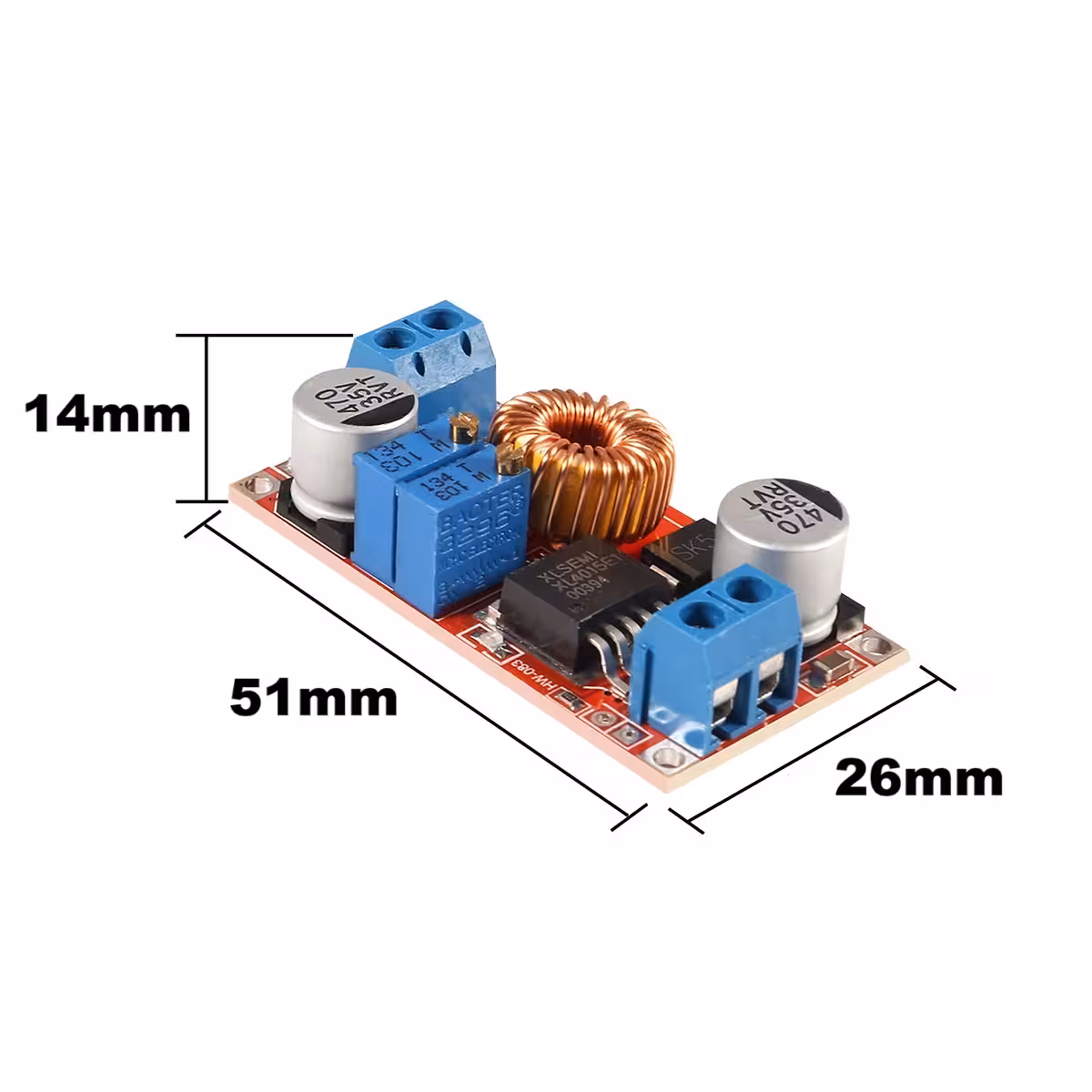

| Wymiary | 51 × 26 × 18 mm |

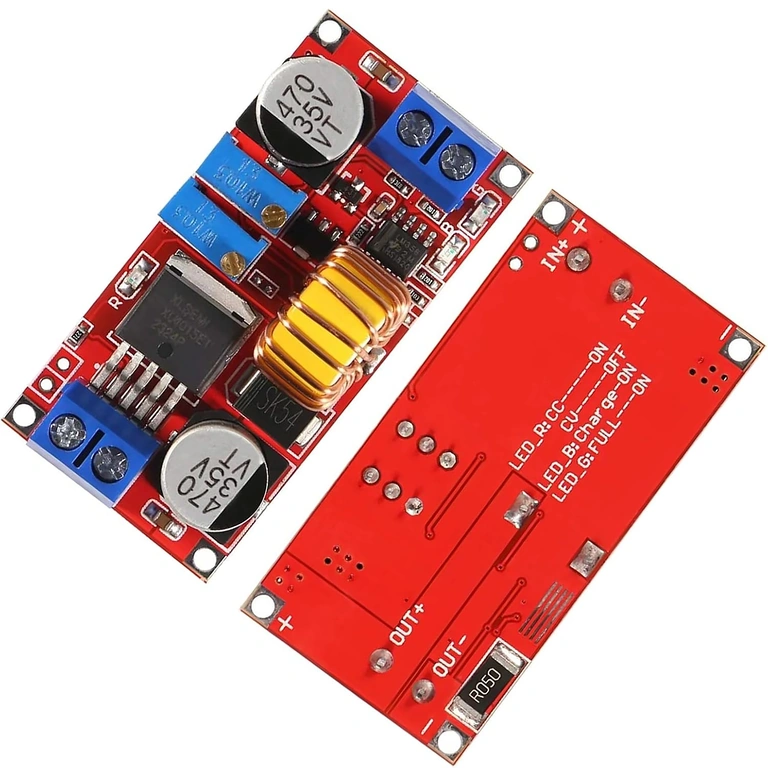

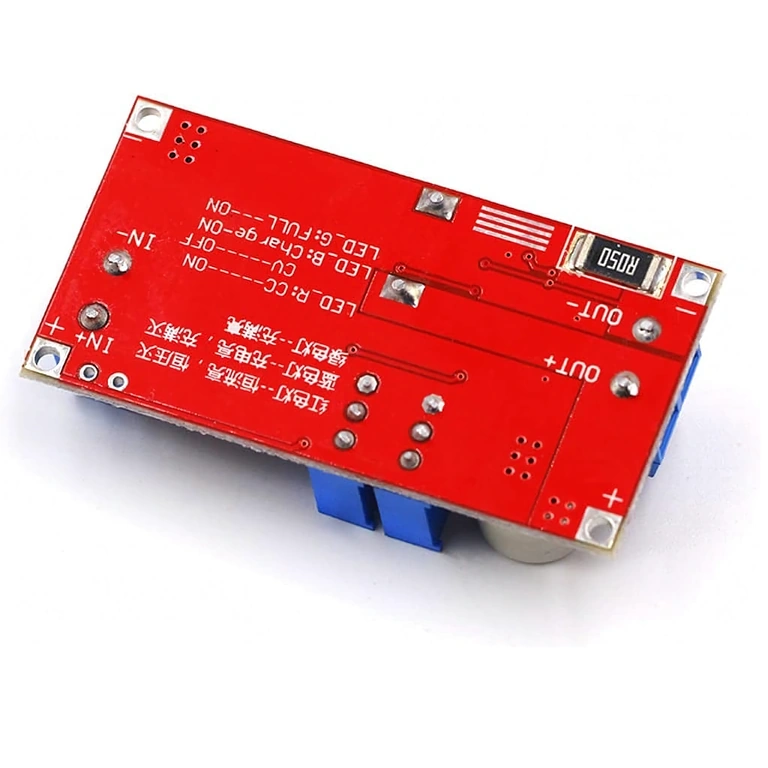

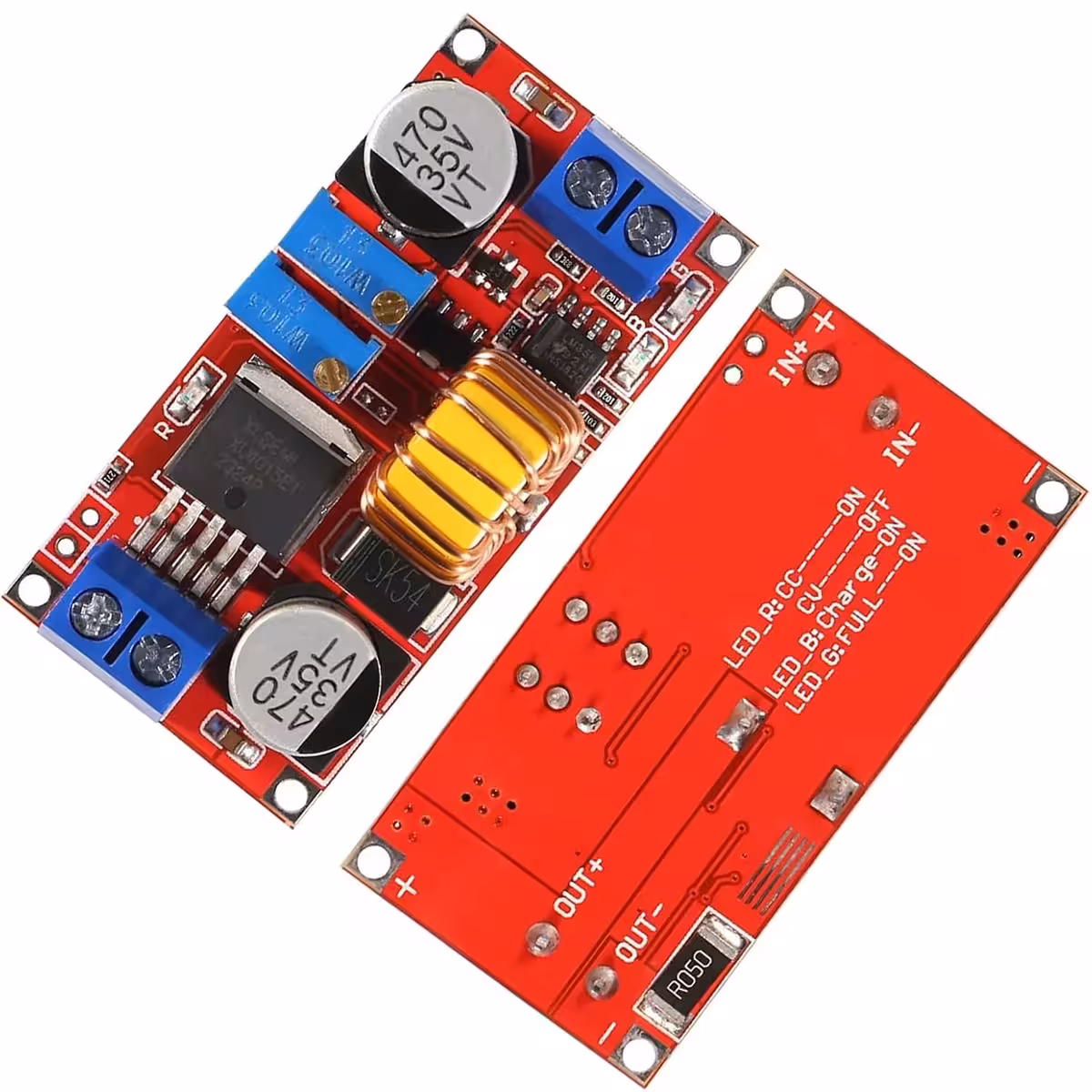

Instrukcja obsługi i konfiguracji

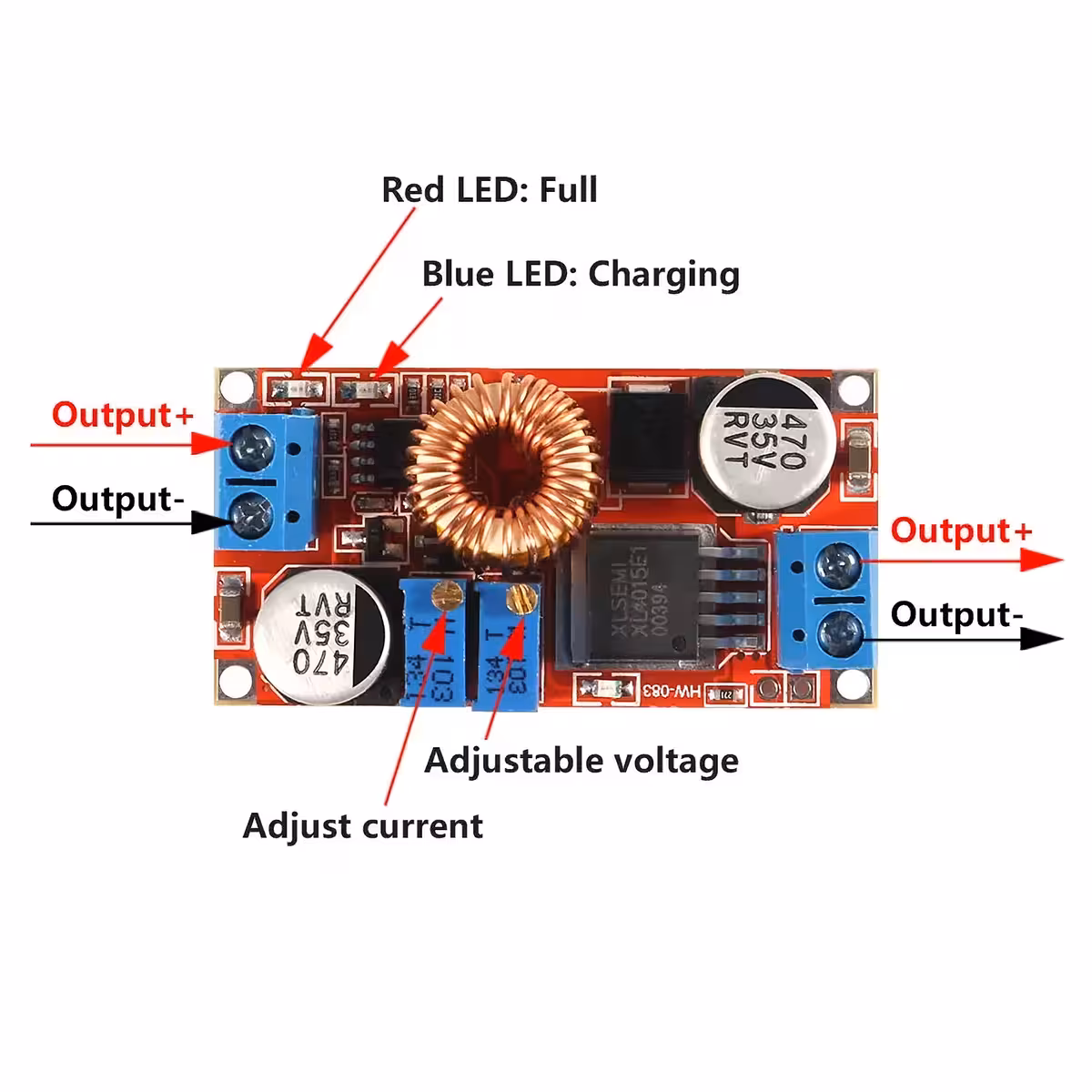

- Ustawienie napięcia wyjściowego: przed podłączeniem odbiornika przekręć potencjometr CV, aż uzyskasz pożądane napięcie (sprawdź miernikiem).
- Ustawienie limitu prądu: za pomocą potencjometru CC ustaw pożądany prąd (wymaga podłączenia obciążenia lub amperomierza w szeregu).
- Kalibracja początkowa: jeśli napięcie nie reaguje na regulację, przekręć potencjometr CV w lewo o co najmniej 10 pełnych obrotów, a następnie ustaw żądaną wartość.
- Ładowanie akumulatorów: ustaw napięcie CV na wartość końcową ładowania akumulatora, a prąd CC na wartość zalecaną przez producenta ogniwa. Moduł automatycznie przełączy się między trybami CC i CV.
- Uwaga: nie przekraczaj napięcia wejściowego 38V i zapewnij odpowiednią wentylację przy obciążeniu zbliżonym do 5A.
Zawartość zestawu
- 1 × Moduł przetwornicy DC-DC step-down XL4015 CC CV
Najczęściej zadawane pytania
Czy mogę użyć tego modułu do ładowania akumulatora Li-ion 3.7V?
Tak. Ustaw napięcie CV na 4.2V i ogranicz prąd CC zgodnie z zaleceniami dla danego akumulatora. Moduł płynnie przejdzie z trybu CC do CV w trakcie procesu ładowania.
Dlaczego po pierwszym uruchomieniu napięcie wynosi ok. 20V?
Jest to ustawienie fabryczne. Należy wyregulować potencjometr CV przed podłączeniem urządzenia. Jeśli moduł nie reaguje, wykonaj kalibrację, kręcąc potencjometrem w lewo o 10 pełnych obrotów.
Czy potrzebuję dodatkowego radiatora?
Moduł posiada zintegrowany radiator. Przy pracy ciągłej z prądem 4.5A–5A zalecamy zapewnienie dodatkowego nawiewu, aby utrzymać optymalną temperaturę pracy i wydłużyć żywotność komponentów.
Czy moduł nadaje się do zasilania diod LED dużej mocy?
Tak. Tryb CC jest idealny do zasilania LED, ponieważ zapobiega przepływowi zbyt dużego prądu. Ustaw prąd CC na wartość nominalną diody, a napięcie CV nieco powyżej napięcia przewodzenia diody.
