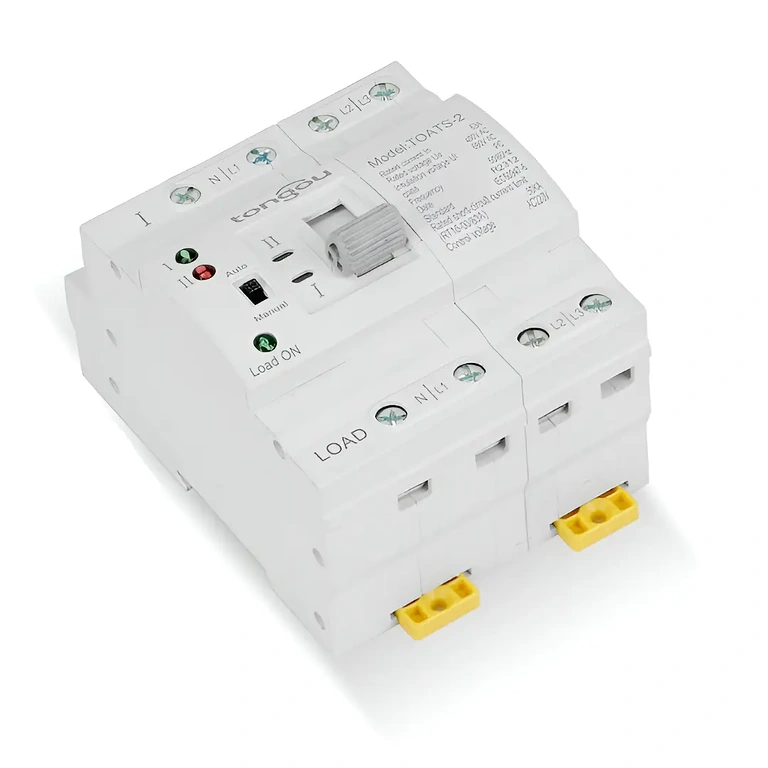

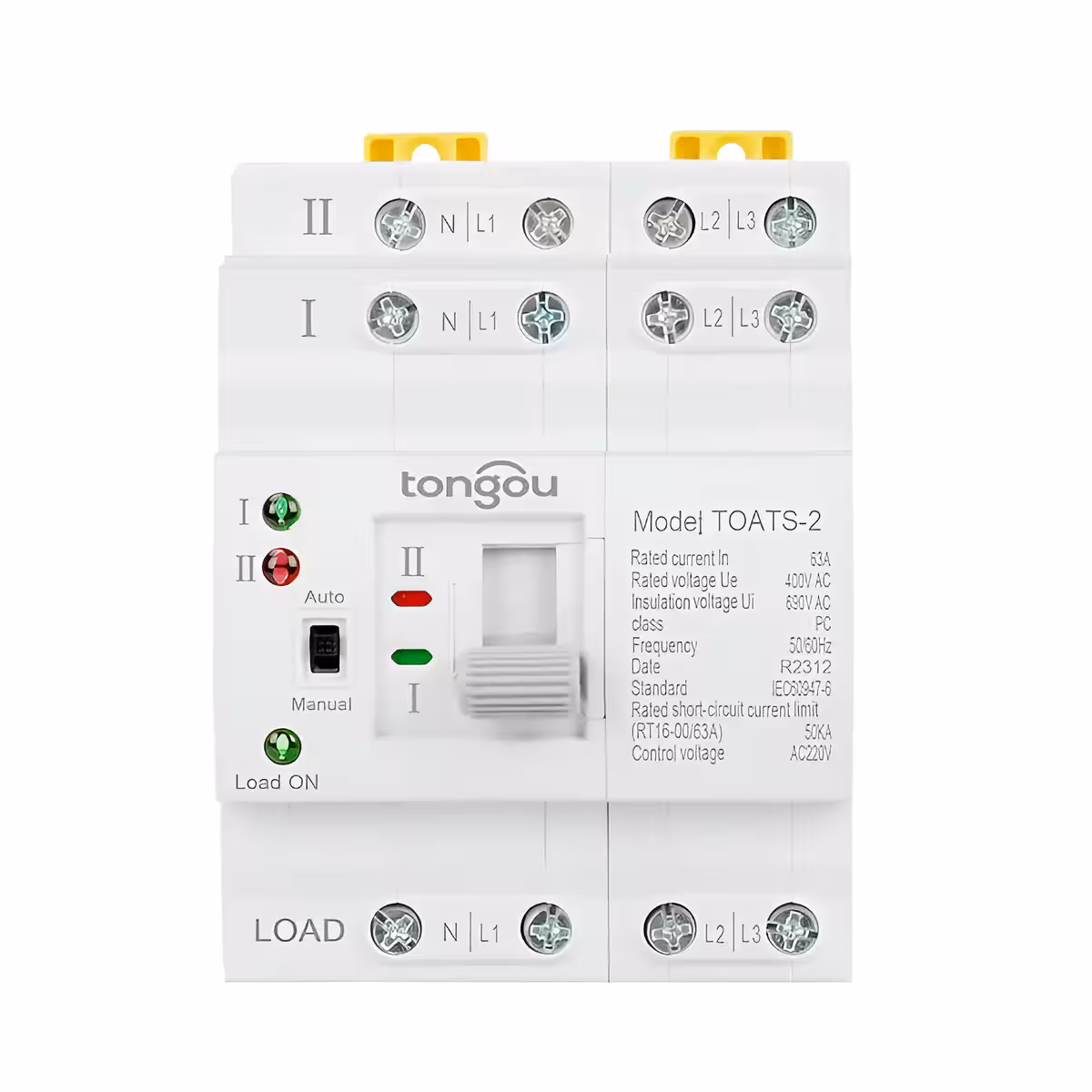

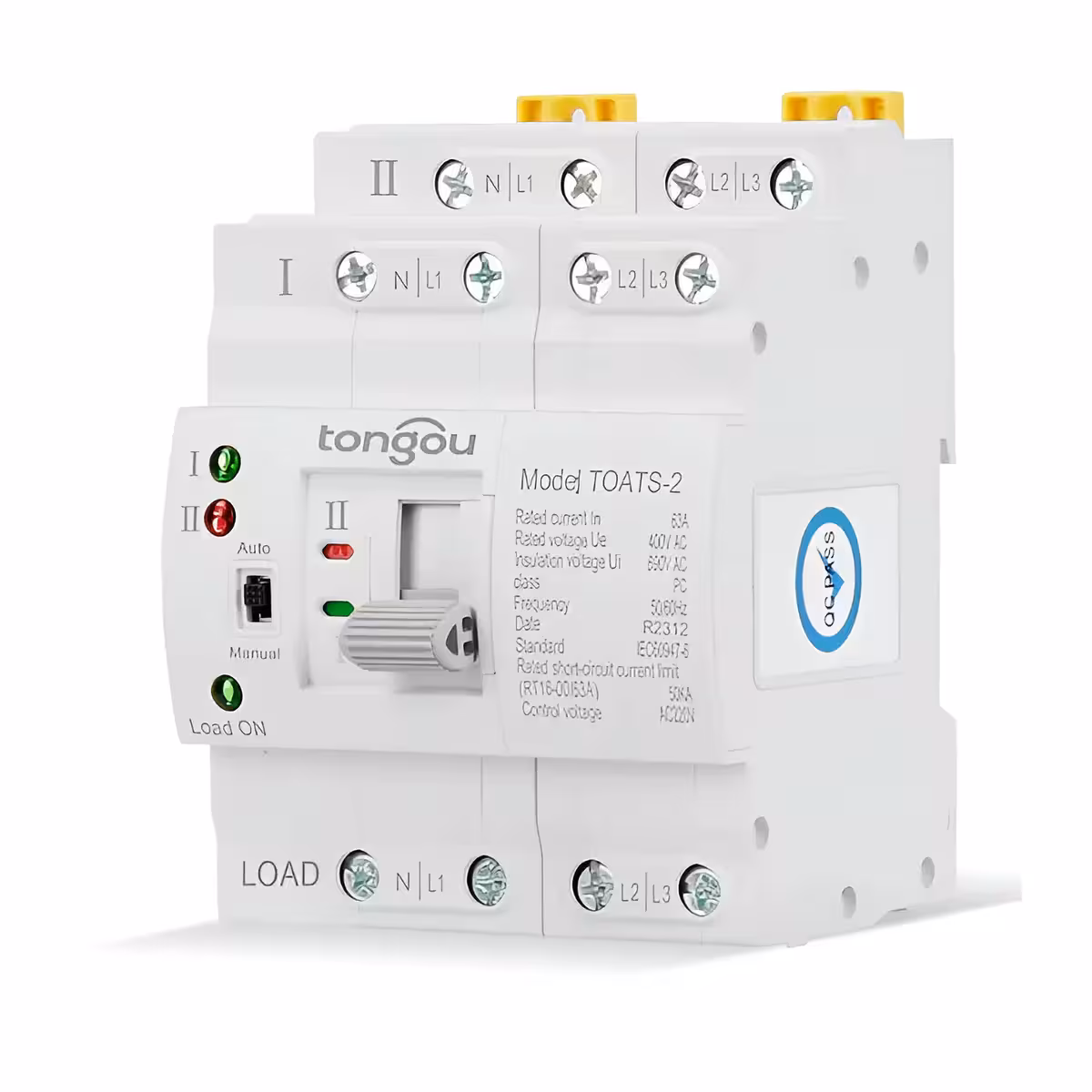

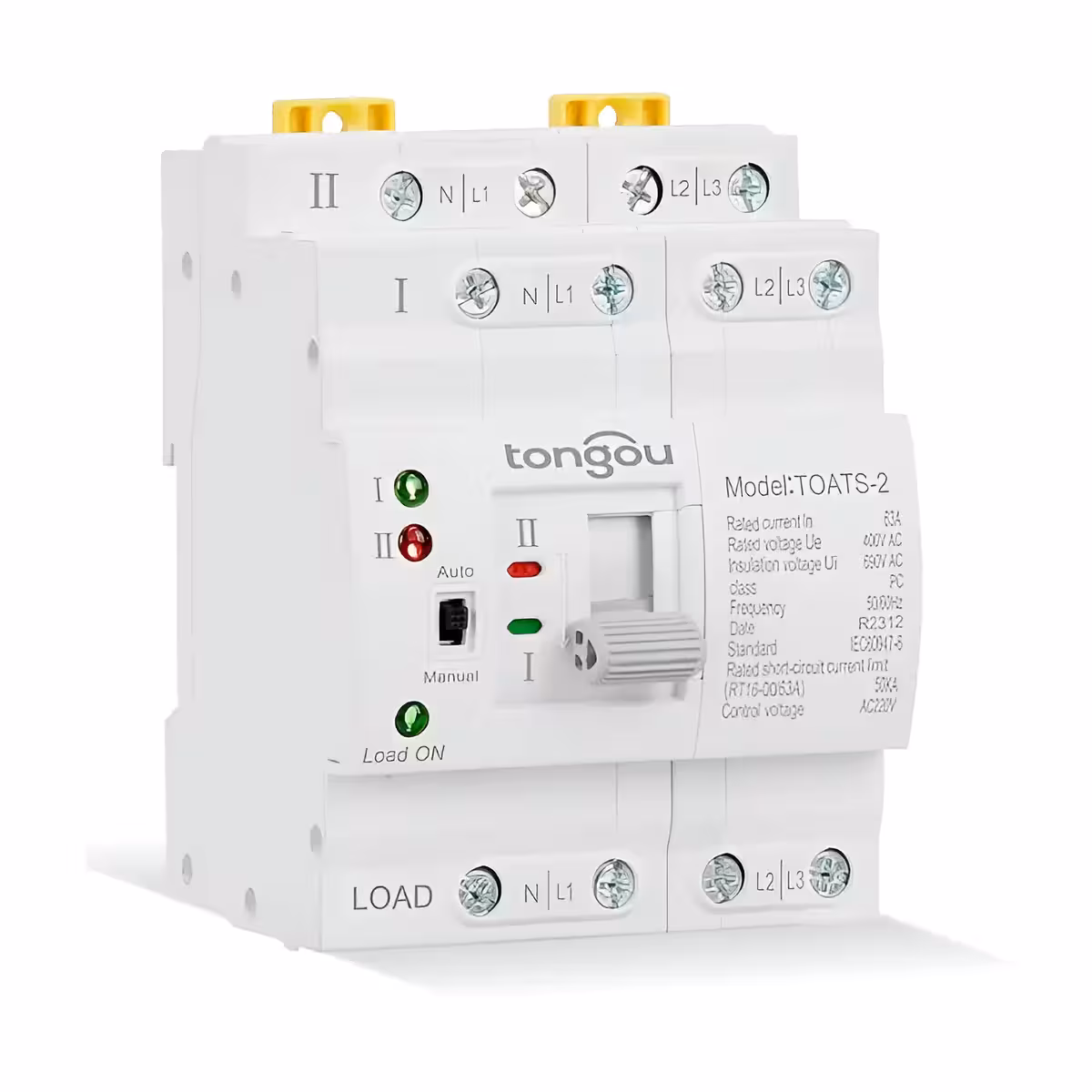

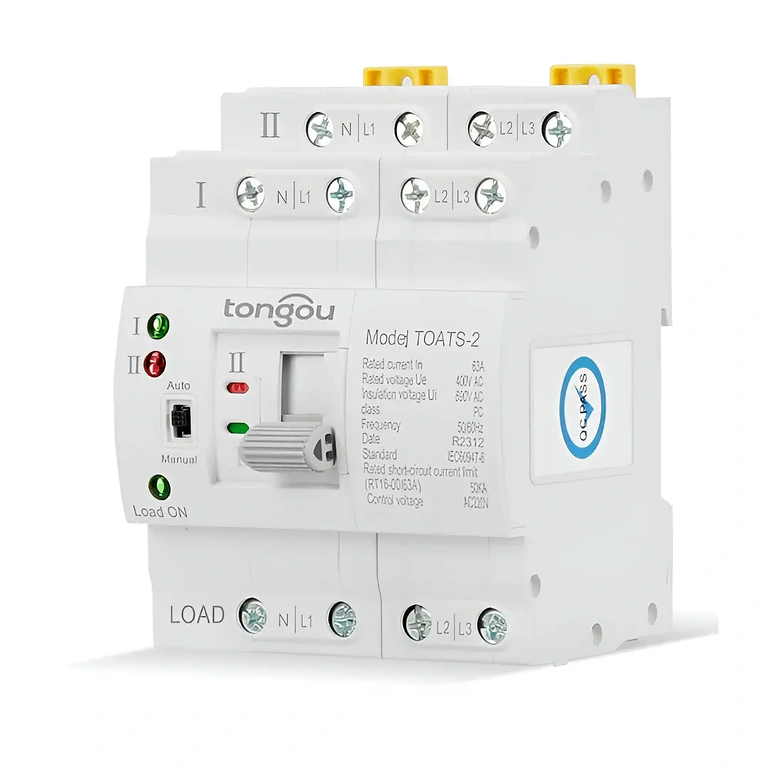

Trójfazowy przełącznik zasilania ATS 63A – ciągłość zasilania w Twojej instalacji
W przypadku awarii zasilania liczy się każda milisekunda. Dla serwerów, linii produkcyjnych czy inwerterów fotowoltaicznych nawet krótka przerwa w dostawie prądu oznacza kosztowne przestoje, resetowanie urządzeń lub utratę danych. Trójfazowy przełącznik automatycznego przełączania (ATS) 63A gwarantuje przełączenie źródła zasilania w czasie krótszym niż 50 milisekund — jest to wartość niezauważalna dla większości urządzeń elektrycznych.
Uwaga: Produkt przeznaczony do instalacji trójfazowych 3×230V/400V, 50–60Hz. Montaż musi zostać wykonany przez wykwalifikowanego elektryka z odpowiednimi uprawnieniami, zgodnie z obowiązującymi przepisami prawa budowlanego i normami bezpieczeństwa.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Czas przełączania poniżej 50 ms — urządzenia krytyczne nie odczuwają przerwy; brak resetów i przestojów w pracy.
- Prąd znamionowy 63A — idealny do wymagających instalacji przemysłowych i komercyjnych, w tym klimatyzacji centralnej czy maszyn produkcyjnych.
- Pełna kompatybilność z fotowoltaiką — automatyczne przełączanie między energią słoneczną a siecią publiczną lub agregatem, co pozwala na maksymalizację autokonsumpcji.
- Tryb automatyczny i ręczny — praca bezobsługowa 24/7 w trybie AUTO lub pełna kontrola w trybie MAN podczas testów i konserwacji.
- Szeroki zakres tolerancji napięcia: 85%–110% — stabilna praca nawet w sieciach z częstymi wahaniami napięcia, bez ryzyka fałszywych wyzwoleń.
- Montaż na szynie DIN — szybka i łatwa instalacja w standardowych rozdzielnicach elektrycznych bez konieczności przebudowy infrastruktury.
- Automatyczny powrót do źródła głównego — ciągły monitoring parametrów; po ustabilizowaniu się sieci głównej, ATS automatycznie przywraca zasilanie bez ingerencji użytkownika.
Szczegóły i wydajność
Trójfazowy przełącznik ATS stale monitoruje parametry elektryczne źródła głównego. W momencie wykrycia nieprawidłowości — takich jak spadek napięcia, zanik fazy lub przekroczenie dopuszczalnych progów — urządzenie aktywuje zasilanie rezerwowe w czasie poniżej 50 ms. Jest to proces tak szybki, że zasilacze UPS często nie muszą nawet przechodzić w tryb pracy bateryjnej.
W trybie automatycznym cały proces detekcji i przełączania odbywa się całkowicie bezobsługowo. Tryb manualny pozwala operatorowi na ręczny wybór źródła zasilania, co jest niezwykle przydatne podczas okresowych przeglądów lub prac serwisowych. Fizyczny przełącznik eliminuje ryzyko pomyłki w sytuacjach awaryjnych.
Dzięki obciążalności 63A przy 400V oraz obsłudze częstotliwości 50/60Hz, urządzenie doskonale sprawdza się w systemach fotowoltaicznych, agregatach prądotwórczych, małych serwerowniach oraz instalacjach przemysłowych. Solidna konstrukcja zapewnia niezawodność nawet w trudnych warunkach pracy.
| Parametr | Wartość / Szczegóły |
|---|---|
| Typ urządzenia | Trójfazowy przełącznik automatycznego przełączania (ATS) |
| Prąd znamionowy | 63A |
| Napięcie znamionowe | 3×230V / 400V (trójfazowe) |
| Częstotliwość | 50 Hz / 60 Hz |
| Czas przełączania | < 50 ms |
| Liczba źródeł | 2 (Źródło A – główne, Źródło B – rezerwowe) |
| Tryby pracy | Automatyczny / Ręczny |
| Zakres napięcia pracy | 85% – 110% napięcia znamionowego |
| Główne zastosowania | Fotowoltaika, agregaty prądotwórcze, sieć publiczna, serwerownie |
| Montaż | Szyna DIN, rozdzielnica elektryczna |
| Standard pracy | Przemysłowy / Komercyjny |
Instrukcja instalacji i użytkowania

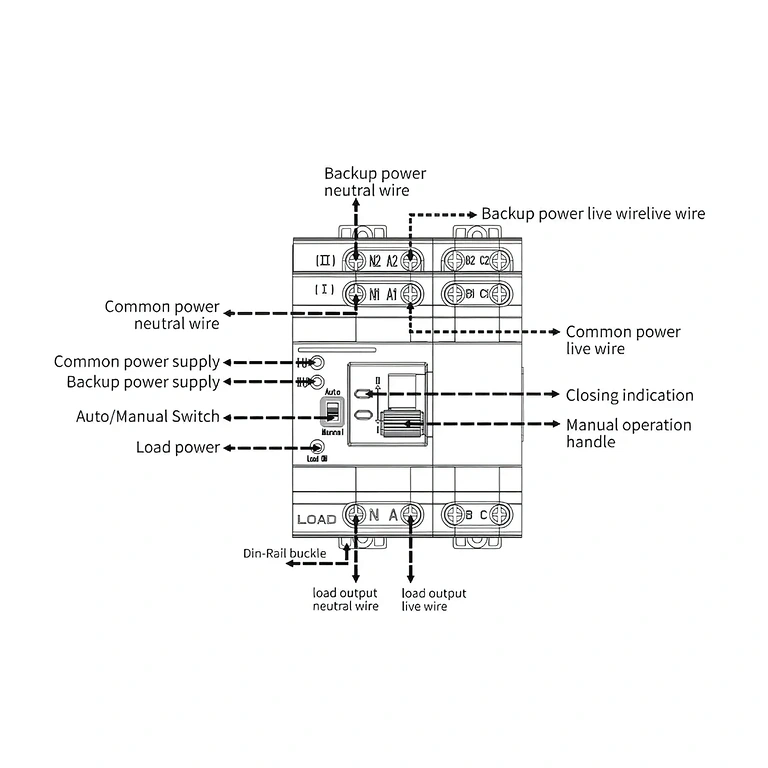

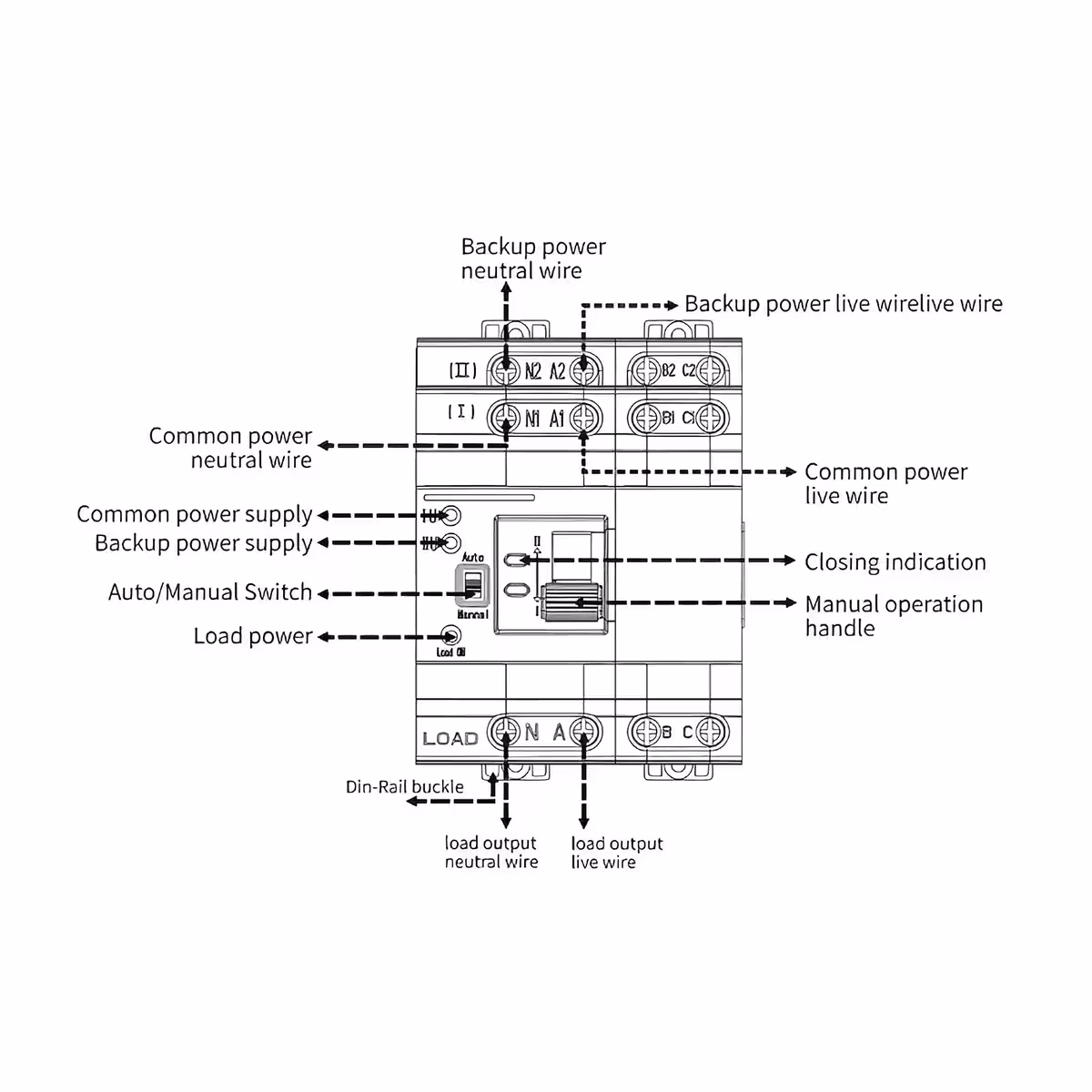

- Montaż na szynie DIN — zamontuj urządzenie w rozdzielnicy zgodnie z dołączonym schematem połączeń; podłącz Źródło A (sieć/fotowoltaika) oraz Źródło B (generator/sieć rezerwowa).
- Wybór trybu pracy — ustaw przełącznik w pozycji AUTO dla pracy autonomicznej lub MAN dla sterowania ręcznego.
- Weryfikacja progów napięcia — upewnij się, że parametry sieci mieszczą się w zakresie 85%–110% napięcia znamionowego.
- Test funkcjonalny — przeprowadź symulację zaniku zasilania głównego, aby sprawdzić automatyczne przełączenie na Źródło B w czasie poniżej 50 ms oraz powrót po przywróceniu zasilania głównego.
- Konserwacja — przed przystąpieniem do jakichkolwiek prac przy połączeniach, przełącz urządzenie w tryb MANUAL i całkowicie odłącz zasilanie.
Zawartość zestawu
- 1× Trójfazowy przełącznik automatycznego przełączania ATS 63A
Najczęściej zadawane pytania (FAQ)
Czy urządzenie współpracuje z trójfazową instalacją fotowoltaiczną?
Tak. ATS automatycznie przełącza zasilanie między energią z paneli słonecznych a siecią publiczną, gdy produkcja energii jest niewystarczająca, zapewniając płynne przejście bez ingerencji użytkownika.
Jak szybkie jest przełączanie między źródłami?
Czas przełączania wynosi poniżej 50 milisekund. Jest to wartość wystarczająca, aby zapobiec resetowaniu się większości urządzeń IT, sterowników przemysłowych czy systemów klimatyzacji.
Czy montaż musi być wykonany przez elektryka?
Tak. Każda ingerencja w instalacje trójfazowe musi być przeprowadzona przez osobę posiadającą odpowiednie uprawnienia SEP. Nieautoryzowany montaż grozi utratą gwarancji oraz stwarza poważne zagrożenie bezpieczeństwa.
Czy urządzenie można montować na zewnątrz?
Nie bezpośrednio. ATS należy montować wewnątrz zamkniętych rozdzielnic elektrycznych. Jeśli rozdzielnica znajduje się na zewnątrz, musi posiadać stopień ochrony co najmniej IP65, aby chronić urządzenie przed wilgocią i pyłem.
Co się stanie, jeśli oba źródła zasilania zostaną odcięte jednocześnie?
ATS przejdzie w stan oczekiwania i nie będzie podawał napięcia na odbiorniki. Po powrocie jednego ze źródeł, przełącznik automatycznie przywróci zasilanie zgodnie z ustawioną priorytetyzacją.
