Moduł UPS Mini 5V/12V – nieprzerwane zasilanie dla projektów IoT i urządzeń krytycznych
Twój router lub Raspberry Pi zresetował się w najmniej odpowiednim momencie? Ten mikro-UPS DC to rozwiązanie Twoich problemów. Moduł zapewnia natychmiastowe przełączenie na zasilanie bateryjne — bez opóźnień i resetów — niezależnie od tego, czy zasilasz mini-PC, sterownik ESP32 czy kamerę IP 12V.
Uwaga: Ogniwa 18650 nie wchodzą w skład zestawu. Wymagane jest użycie zasilacza 5V o wydajności prądowej min. 2A. Nie podłączaj baterii z odwrotną polaryzacją — grozi to trwałym uszkodzeniem modułu.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Przełączanie bezprzerwowe (zero-delay) — przejście na zasilanie bateryjne jest natychmiastowe; urządzenie nie wykrywa spadku napięcia i nie resetuje się.
- Dwie wersje do wyboru — 5V/3A dla Raspberry Pi, Arduino, ESP32 i modułów IoT; 12V/1.2A dla routerów, kamer IP i automatyki przemysłowej.

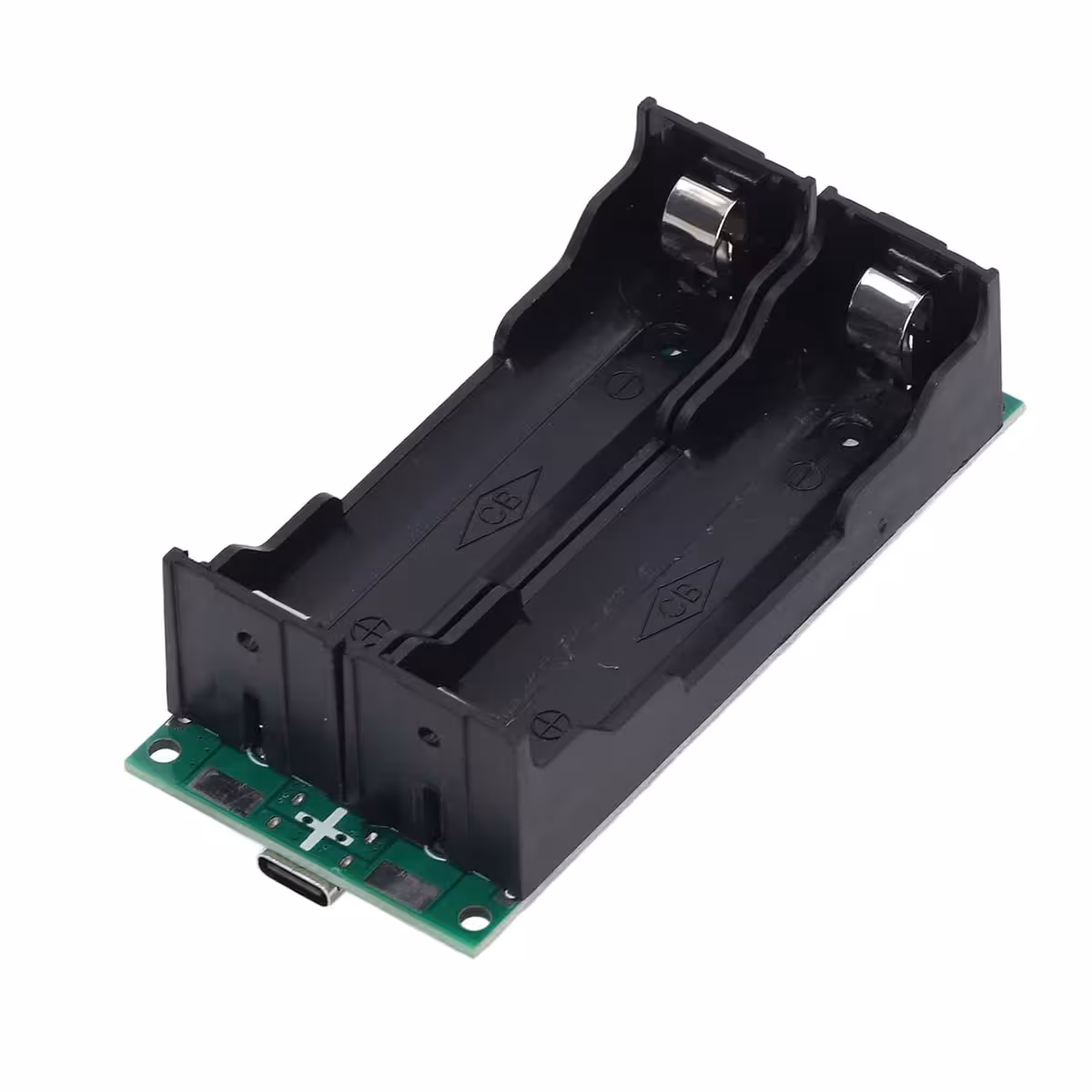

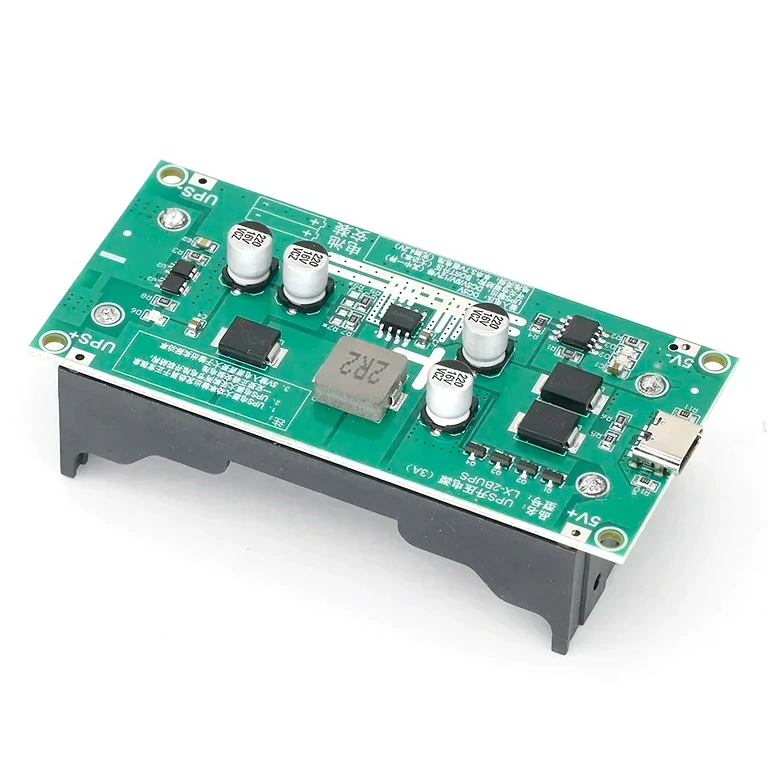

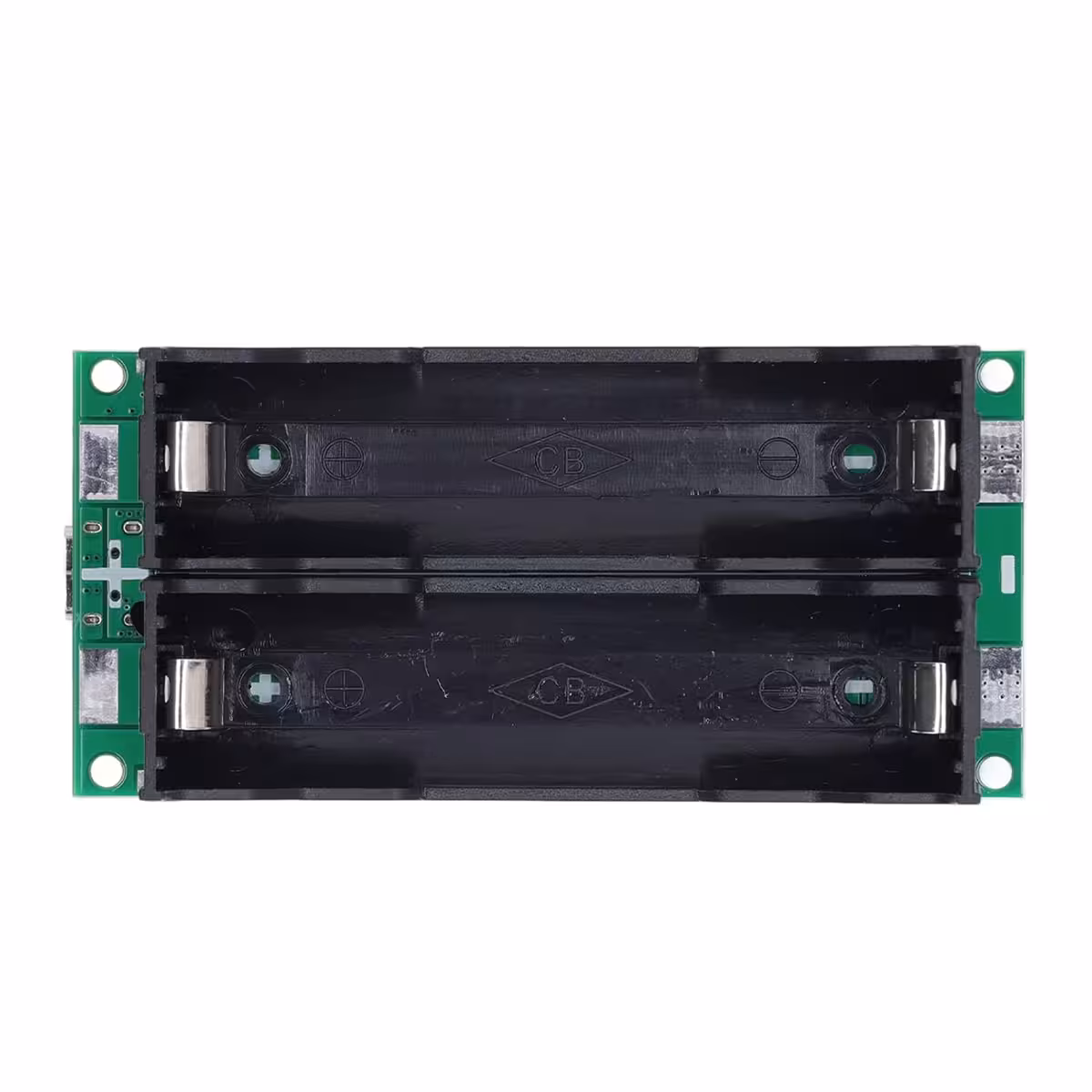

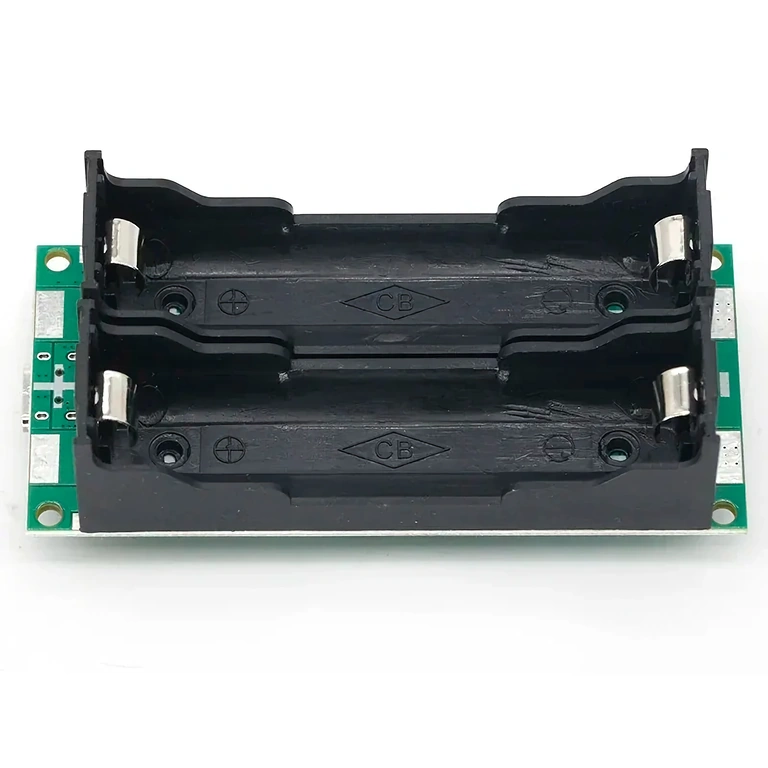

- Obsługa 1 lub 2 ogniw 18650 równolegle — przy dwóch ogniwach czas pracy na baterii wydłuża się dwukrotnie.
- Wejście Type-C do 3A — wyższa wydajność prądowa w porównaniu do MicroUSB, szybsze ładowanie i stabilna praca pod obciążeniem.
- Wysoka sprawność przetwornicy (do 96%) — moc znamionowa 15W, szczytowa 20W, przy minimalnych stratach energii.
- Pełne zabezpieczenia Li-Ion — ochrona przed nadmiernym rozładowaniem, przeładowaniem, zwarciem oraz przegrzaniem.
- Pady lutownicze 5V+/5V- — możliwość bezpośredniego wlutowania w płytkę PCB bez użycia zewnętrznych złączy.
- Kompaktowy format: 88 × 41 × 22 mm — łatwy montaż w obudowach projektowych, na szynie DIN lub w racku DIY.
Szczegóły i wydajność

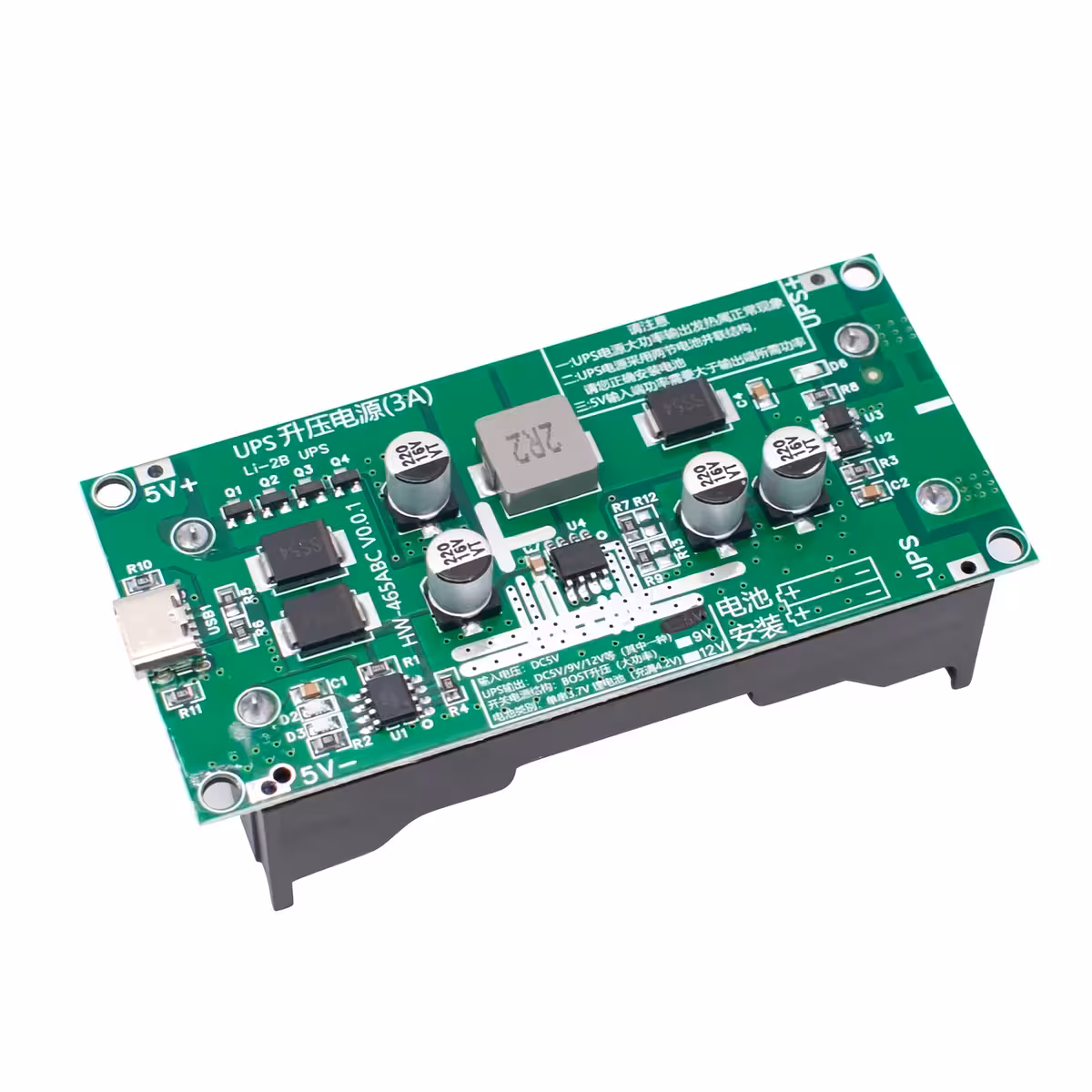

Moduł działa jako UPS DC typu seamless: gdy zasilanie zewnętrzne jest obecne, zasila urządzenie i jednocześnie ładuje akumulator do 4.2V (standardowe napięcie dla ogniw Li-Ion 18650). W momencie zaniku napięcia wejściowego, przełączenie na akumulator następuje bez żadnej zauważalnej przerwy, chroniąc sprzęt przed wyłączeniem.

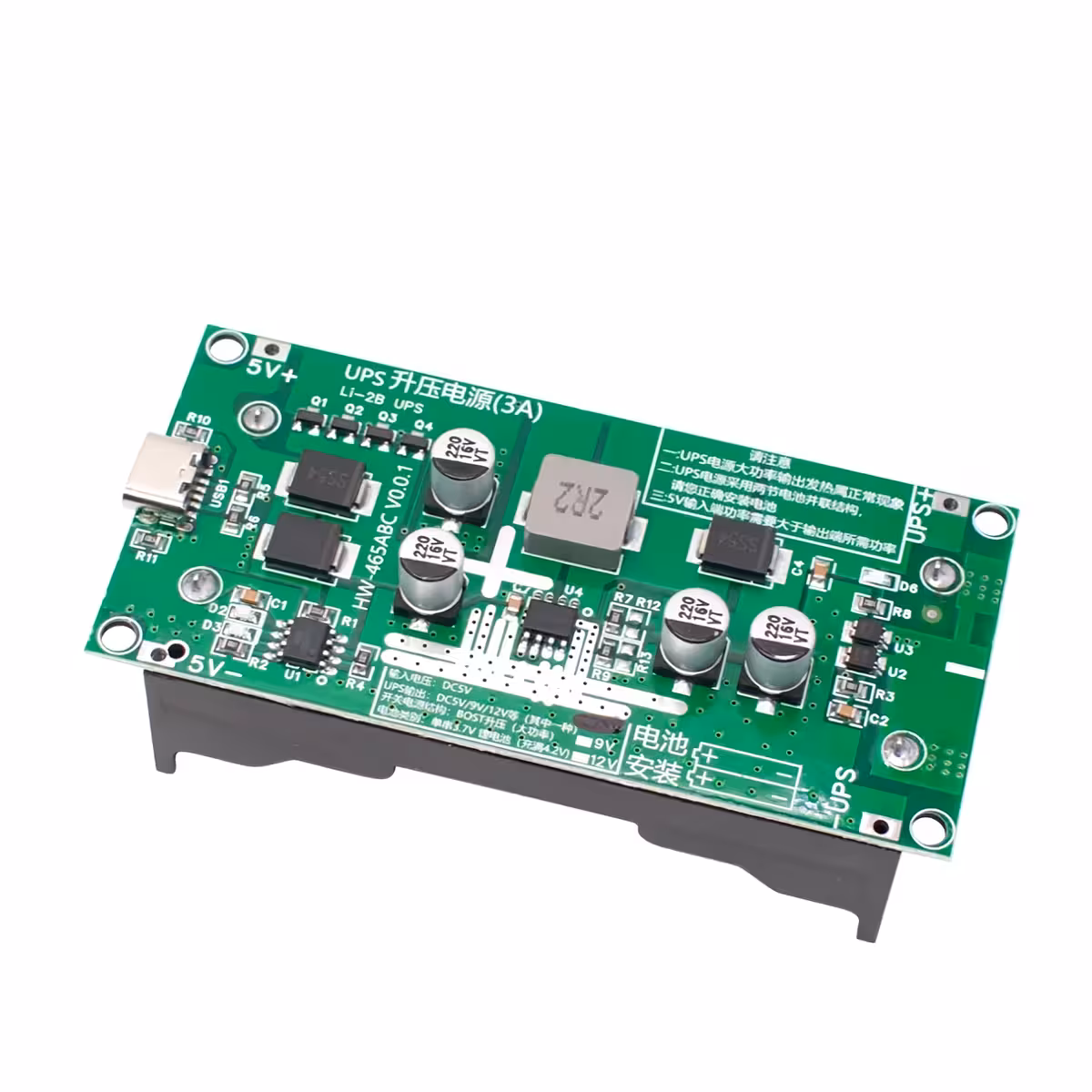

Wersja 5V/3A jest zoptymalizowana pod kątem Raspberry Pi, ESP32, Arduino i innych modułów 5V. Wersja 12V/1.2A obsługuje routery, kamery IP i sterowniki wymagające stabilnego napięcia 12V. Obie wersje oferują zasilanie przez złącze Type-C lub bezpośrednio przez pady lutownicze, co zapewnia maksymalną elastyczność montażu.
Uwaga: przy pracy pod maksymalnym obciążeniem moduł może się nagrzewać — należy zapewnić odpowiednią wentylację wewnątrz obudowy.
| Parametr | UPS Mini 5V | UPS Mini 12V |
|---|---|---|
| Napięcie wyjściowe | 5V DC | 12V DC |
| Maks. prąd wyjściowy | 3A | 1.2A |
| Moc znamionowa | 15W | 15W |
| Moc szczytowa | 20W | 18–20W |
| Sprawność przetwornicy | do 96% | |
| Zasilanie wejściowe | Type-C / pady 5V+ 5V- | |
| Maks. prąd wejściowy | 3A | |
| Kompatybilne baterie | Li-Ion 18650 – 1 lub 2 szt. równolegle | |
| Napięcie ładowania | 4.2V | |
| Typ przełączania UPS | Natychmiastowe / Zero delay | |
| Zabezpieczenia | Zwarcie, nadmierne rozładowanie, przeładowanie, termiczne | |

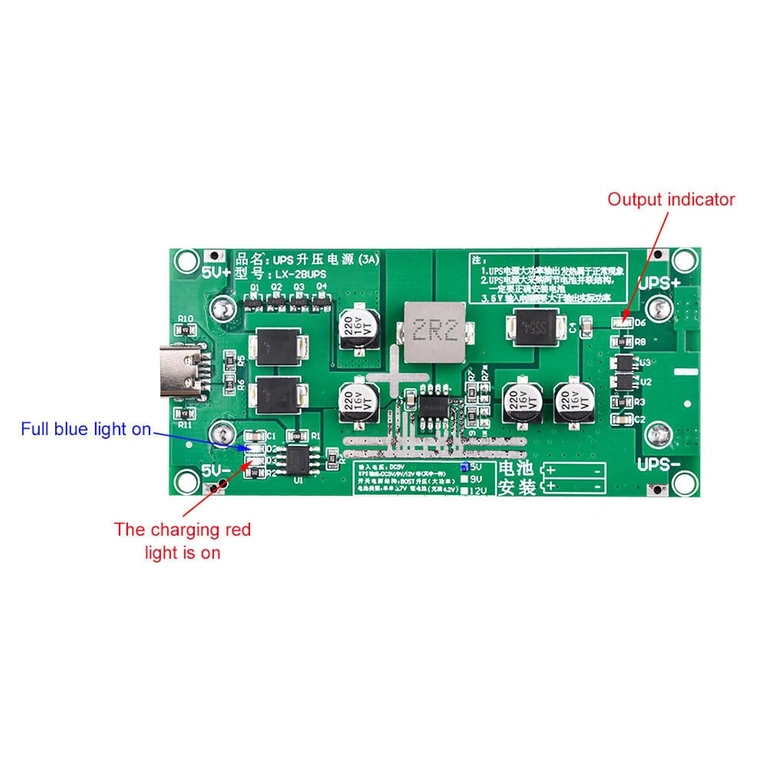

| Wskaźnik LED | Czerwony = ładowanie / Zielony = naładowany | |
| Pobór prądu (jałowy) | ≈ 25mA | |
| Wymiary | 88 × 41 × 22 mm | |
Zawartość zestawu
- 1x Moduł UPS Mini DC-DC (wybrana wersja: 5V/3A lub 12V/1.2A)
Najczęściej zadawane pytania
Którą wersję wybrać: 5V czy 12V?
Jeśli zasilasz Raspberry Pi, Arduino, ESP32 lub moduły IoT — wybierz 5V/3A. Jeśli Twoim urządzeniem jest router, kamera IP lub sterownik przemysłowy — wybierz 12V/1.2A.
Ile ogniw 18650 potrzebuję?
Moduł współpracuje z 1 lub 2 ogniwami 18650 połączonymi równolegle. Zastosowanie dwóch ogniw pozwala na dwukrotne wydłużenie czasu pracy na baterii. Akumulatory nie są dołączone do zestawu.
Czy urządzenie zresetuje się przy zaniku prądu?
Nie. Przełączanie odbywa się w trybie zero delay — przejście między zasilaniem sieciowym a bateryjnym jest natychmiastowe i niewykrywalne dla podłączonego sprzętu.
Jaki zasilacz jest wymagany?
Wymagany jest zasilacz 5V o wydajności min. 2A podłączony przez port Type-C. Jeśli używasz dwóch ogniw i ładujesz je podczas pracy pod dużym obciążeniem, zalecamy zasilacz 5V/3A.
Czy mogę wlutować moduł bezpośrednio w moje PCB?
Tak. Oprócz portu Type-C, moduł posiada pady lutownicze 5V+ i 5V-, co pozwala na bezpośrednią integrację z własnym układem elektronicznym bez użycia dodatkowych złączy.
