Tester ESR LCR-T7 – automatyczne urządzenie do szybkiej identyfikacji komponentów elektronicznych
Masz pod ręką nieoznaczony element i nie wiesz, co to jest? A może chcesz błyskawicznie sprawdzić, czy kondensator elektrolityczny jest sprawny? LCR-T7 to rozwiązanie typu „podłącz i sprawdź” – bez zbędnych ustawień, bez domysłów. Wystarczy wpiąć komponent, nacisnąć przycisk i odczytać wynik na czytelnym, kolorowym wyświetlaczu TFT.
Uwaga: NIE podłączaj naładowanych kondensatorów. Przed rozpoczęciem testu upewnij się, że wszystkie elementy są całkowicie rozładowane, aby uniknąć uszkodzenia urządzenia. Ładuj akumulator, gdy napięcie spadnie poniżej 3V.
Dlaczego warto wybrać model LCR-T7? (Kluczowe zalety):
- Automatyczna detekcja bez konfiguracji — wystarczy umieścić element w dowolnym z 3 gniazd, a tester sam rozpozna, czy to tranzystor, kondensator, rezystor, dioda czy cewka.
- Pomiar ESR w czasie rzeczywistym — wartość rezystancji szeregowej pozwala błyskawicznie ocenić kondycję kondensatorów elektrolitycznych bez potrzeby posiadania specjalistycznego sprzętu.
- Szeroka kompatybilność — obsługuje tranzystory NPN/PNP, MOSFET z kanałem N/P, IGBT, JFET, triaki, diody Zenera do 30V, kondensatory 25pF–100mF oraz rezystory 0.01Ω–50MΩ.

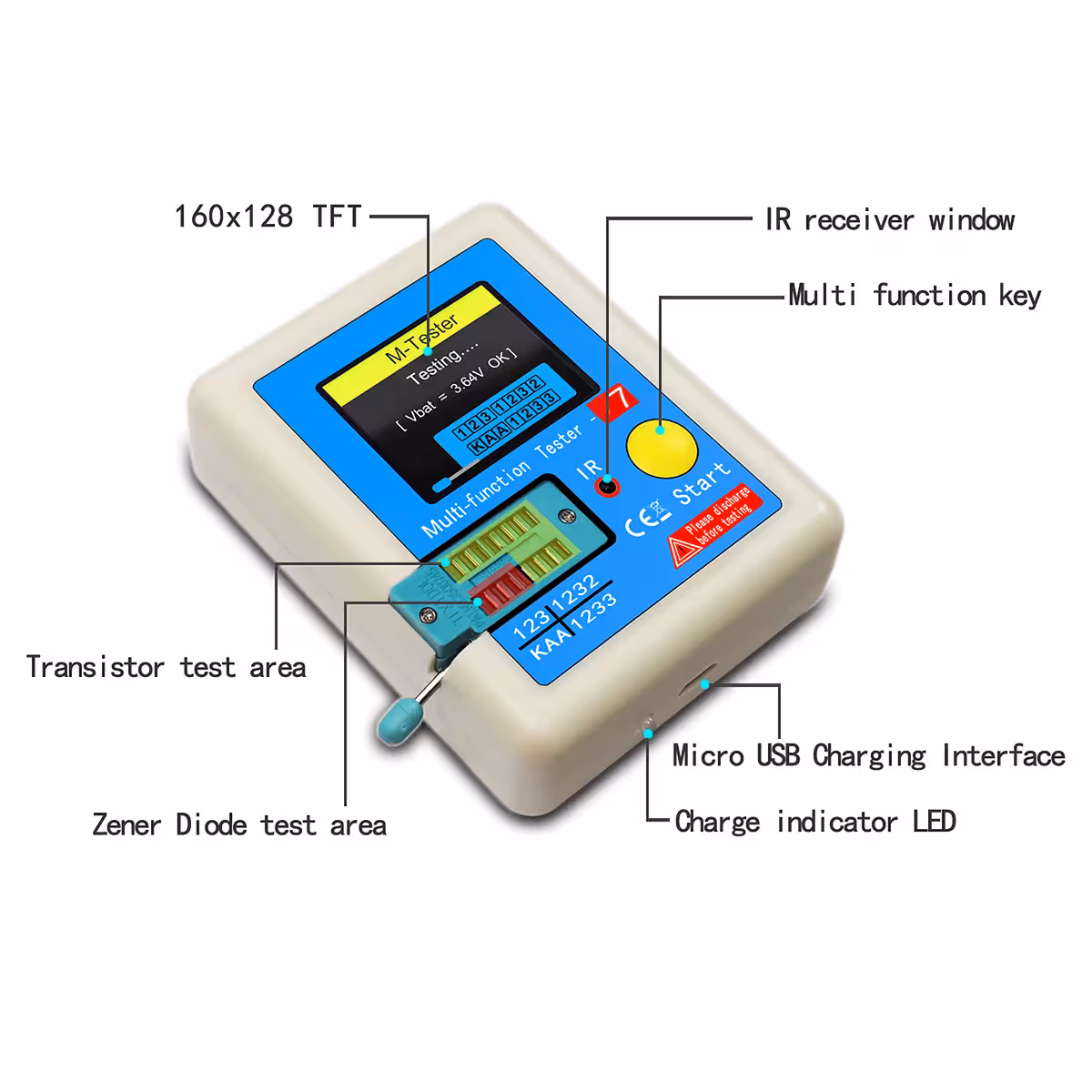

- Kolorowy wyświetlacz TFT 160×128 — prezentuje symbol graficzny elementu oraz wszystkie kluczowe parametry, a nie tylko surową wartość.

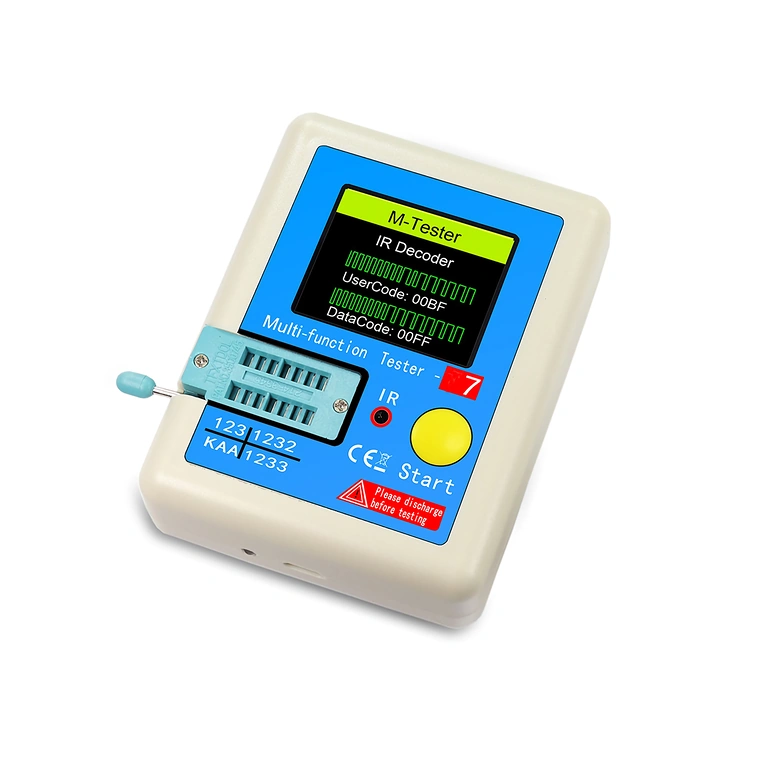

- Dekoder podczerwieni (IR) — umożliwia analizę sygnałów z pilotów TV i urządzeń AGD, co jest nieocenione w każdym serwisie elektroniki.
- Zasilanie akumulatorowe (micro-USB) — zapomnij o bateriach AAA; urządzenie naładujesz z dowolnego portu 5V, w tym z komputera.
- Autokalibracja przy każdym uruchomieniu — gwarancja precyzyjnych pomiarów niezależnie od temperatury czy warunków pracy.
- Funkcja automatycznego wyłączania — oszczędza energię akumulatora, gdy urządzenie nie jest używane.
Szczegóły i wydajność
Przy każdym włączeniu LCR-T7 przeprowadza wewnętrzną autokalibrację, co eliminuje potrzebę ręcznej regulacji i zapewnia powtarzalność wyników w każdych warunkach warsztatowych. Zakres pomiarowy kondensatorów obejmuje elementy od 25pF (małe kondensatory ceramiczne) aż do 100mF (duże kondensatory elektrolityczne), z jednoczesnym wyświetlaniem pojemności oraz wartości ESR. Indukcyjność mierzona jest w zakresie od 0.01mH do 20H, co wystarcza do testowania cewek filtrujących i małych transformatorów. Funkcja dekodowania IR dopełnia całości, czyniąc z LCR-T7 uniwersalne narzędzie dla każdego elektronika.
| Parametr | Wartość / Szczegóły |
|---|---|
| Model | LCR-T7 |
| Wyświetlacz | Kolorowy TFT 160 × 128 pikseli |
| Zasilanie | Wbudowany akumulator Li-Ion (ładowanie micro-USB, 5V) |
| Pomiar kondensatorów | 25pF – 100mF |
| Pomiar ESR | Tak (wyświetlany jednocześnie z pojemnością) |
| Pomiar rezystancji | 0.01Ω – 50MΩ |
| Pomiar indukcyjności | 0.01mH – 20H |
| Diody Zenera | Napięcie przebicia do 30V |
| Wykrywane komponenty | NPN/PNP, MOSFET (N/P), IGBT, JFET, triak, dioda, dioda Zenera, kondensator, rezystor, cewka |
| Funkcja IR | Dekodowanie sygnałów pilotów podczerwieni |
| Autokalibracja | Tak, przy każdym uruchomieniu |
| Auto-wyłączanie | Tak |

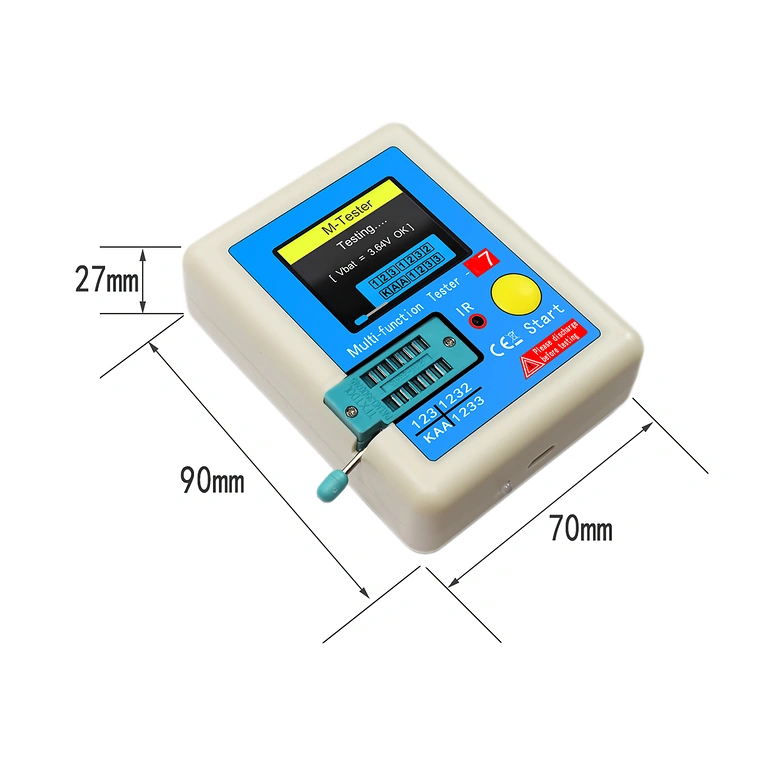

| Wymiary | 90 × 70 × 27 mm |
| Waga | 84 g |

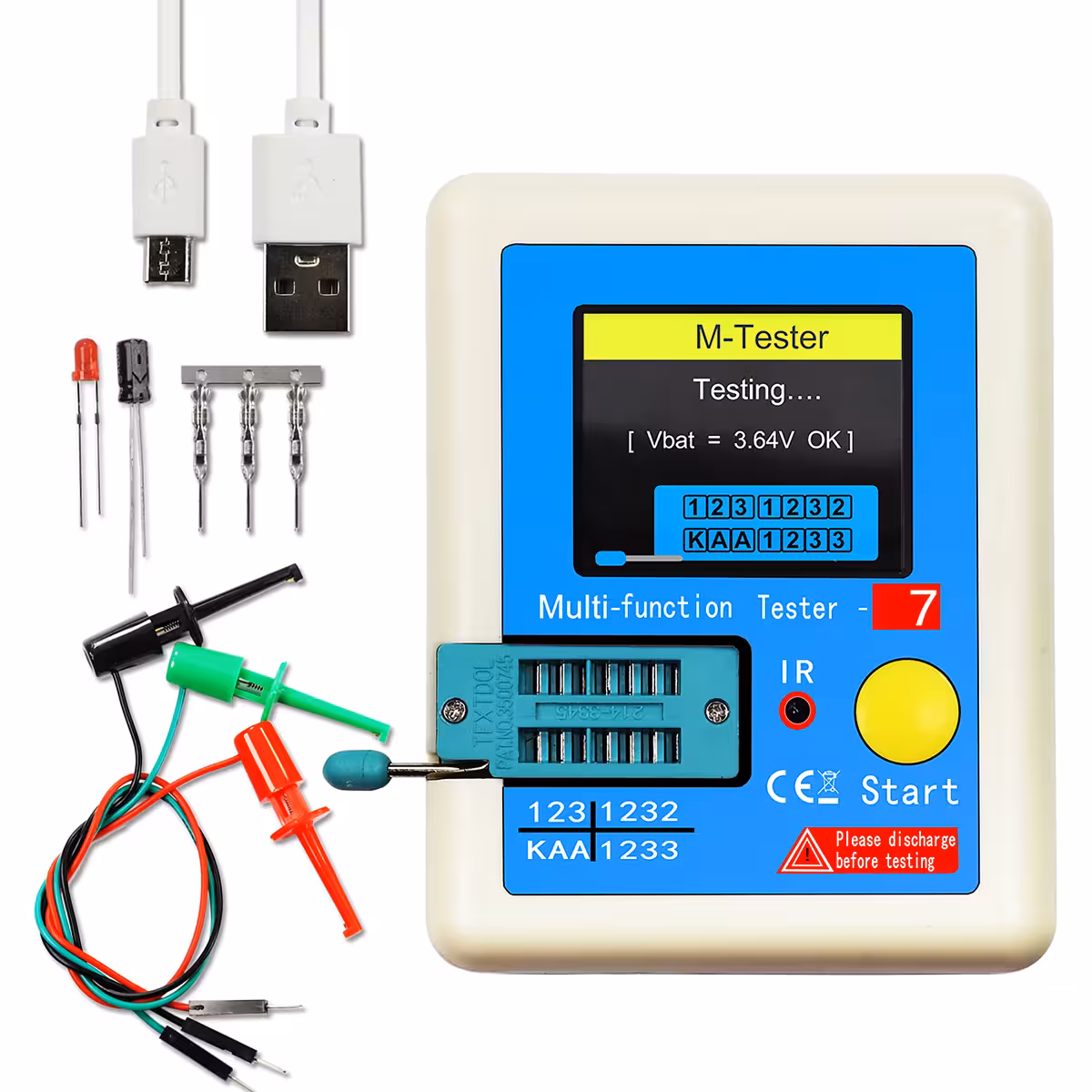

Zawartość zestawu
- 1 × Tester komponentów elektronicznych LCR-T7
- 1 × Zestaw elementów elektronicznych do testów
- 1 × Kabel zasilający micro-USB
- 3 × Przewody pomiarowe z chwytakami
Najczęściej zadawane pytania
Czy LCR-T7 mierzy ESR kondensatorów elektrolitycznych?
Tak. Urządzenie wyświetla wartość ESR jednocześnie z pojemnością, co pozwala szybko ocenić, czy kondensator w zasilaczu lub płycie głównej jest sprawny, czy wymaga wymiany.
Czy muszę wylutować element przed testem?
Tak, zaleca się testowanie komponentów poza układem. Elementy połączone równolegle w obwodzie mogą wpływać na wynik pomiaru i prowadzić do błędnych odczytów.
Jakie typy tranzystorów są automatycznie rozpoznawane?

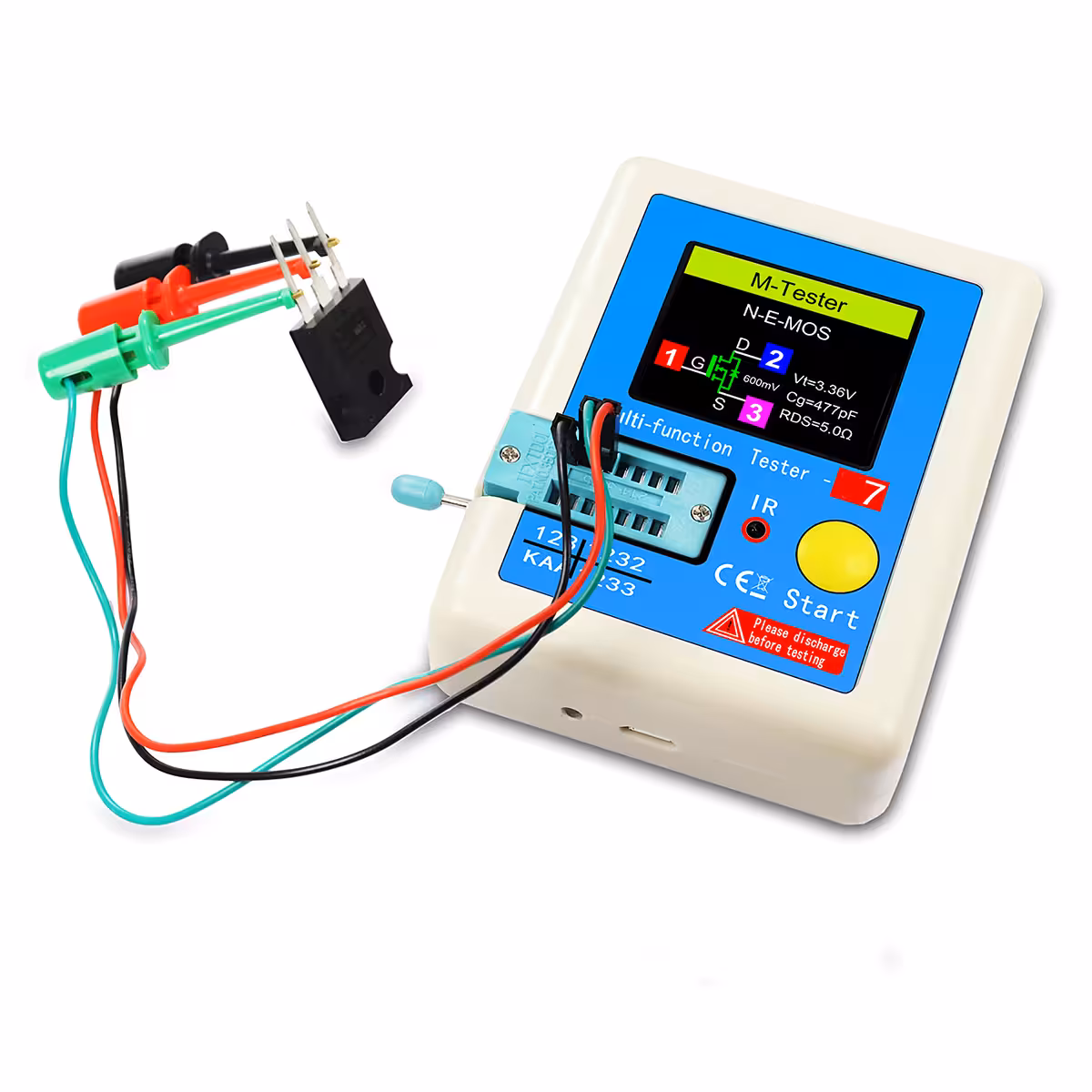

Tester identyfikuje tranzystory bipolarne NPN i PNP, MOSFET z kanałem N i P, IGBT, JFET oraz triaki. Wyświetla również rozkład wyprowadzeń (baza, kolektor, emiter lub bramka, dren, źródło) oraz główne parametry elementu.
Czy funkcja IR działa z każdym pilotem?
Urządzenie obsługuje standardowe protokoły IR stosowane w większości pilotów do telewizorów i sprzętu AGD. Kompatybilność może być ograniczona w przypadku rzadkich lub autorskich protokołów producentów.
