Cykliczny przekaźnik czasowy 24V DC — precyzyjne sterowanie z pamięcią ustawień
Pompa włącza się w nieodpowiednim momencie? Wentylator pracuje bez przerwy? System nawadniania działa chaotycznie po zaniku zasilania? Jeśli zmagasz się z takimi problemami, nasz cykliczny przekaźnik czasowy 24V DC z pamięcią nieulotną to rozwiązanie, którego potrzebujesz. Urządzenie automatycznie wznawia pracę według zapisanych parametrów, więc nie musisz konfigurować go od nowa po każdej przerwie w dostawie prądu.
Uwaga: Moduł pracuje wyłącznie przy zasilaniu 24V DC. W celu wykorzystania zewnętrznego portu wyzwalającego (XH-2.45-2P) konieczne jest przylutowanie złącza lub przewodów do dedykowanych padów.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Pamięć po zaniku napięcia — parametry P0–P5 oraz czasy ON/OFF są zapisywane w pamięci; po powrocie zasilania cykl wznawia się automatycznie bez ingerencji użytkownika.
- Zakres czasowy 0–999 w sekundach, minutach lub godzinach — jednostki czasu ustawiasz niezależnie dla fazy ON i OFF, co pozwala na dowolną konfigurację (np. 10 sekund pracy i 2 godziny przerwy).
- Wyjście przekaźnikowe 10A (styk NO) — umożliwia bezpośrednie sterowanie pompami, wentylatorami czy taśmami LED bez potrzeby stosowania dodatkowych modułów mocy.
- Praca cykliczna 1–999 cykli lub pętla nieskończona — możliwość ustawienia automatycznego wyłączenia po określonej liczbie powtórzeń, co jest idealne dla dozowników lub systemów nawadniania.
- Podwójne wyzwalanie: automatyczne lub ręczne — start natychmiast po podaniu zasilania (P4=ON) lub poprzez zewnętrzny przycisk/czujnik podłączony do portu XH-2.45-2P.
- Blokada przycisków P5 — po zakończeniu konfiguracji możesz zablokować klawiaturę, aby zapobiec przypadkowym zmianom ustawień w instalacjach przemysłowych czy rolniczych.
Szczegóły i wydajność

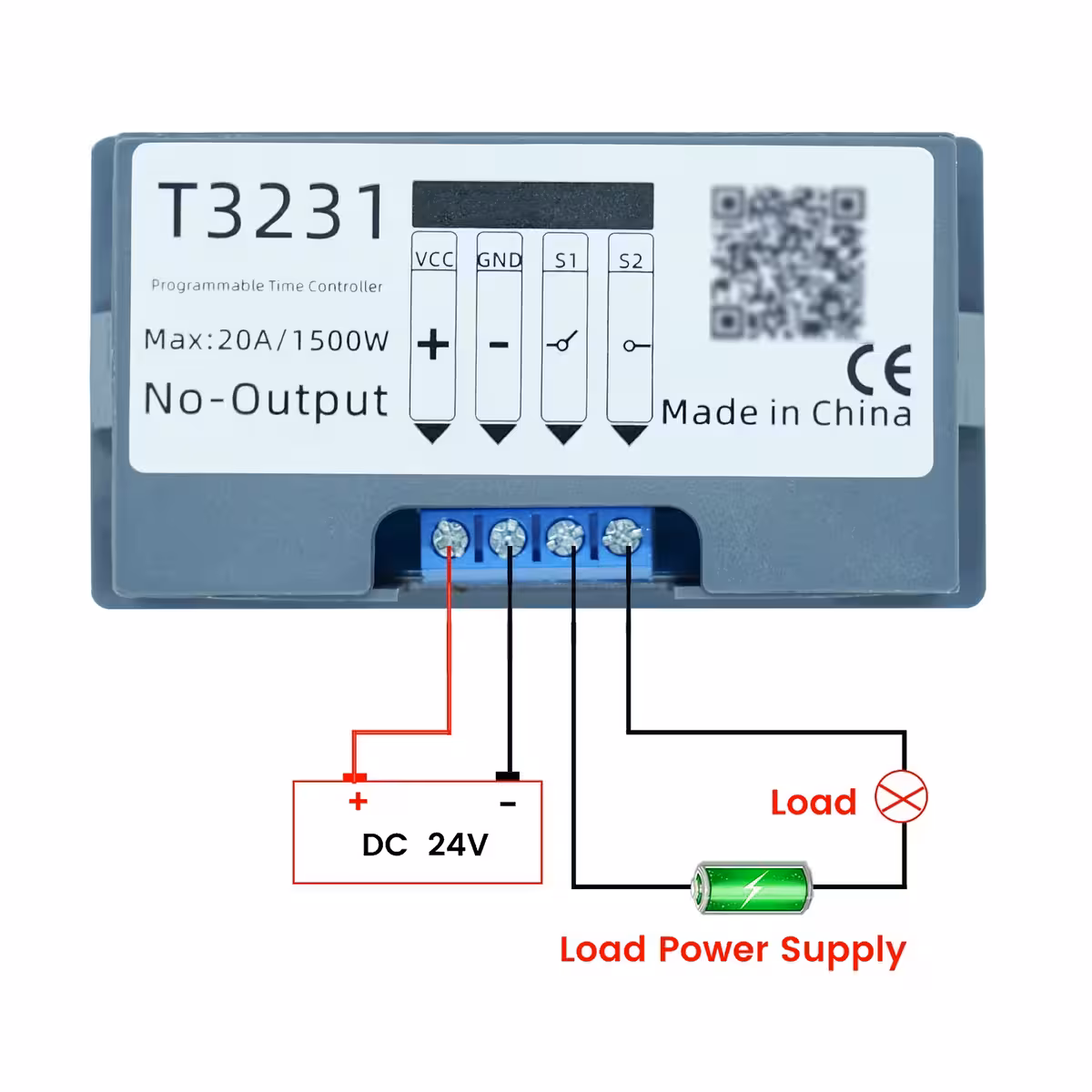

Moduł zasilany jest napięciem 24V DC i pozwala na przełączanie obciążeń do 10A poprzez styk normalnie otwarty (NO). Jest to wystarczające dla większości małych i średnich pomp oraz systemów wentylacyjnych. Fazy ON i OFF są konfigurowane niezależnie, co pozwala na tworzenie asymetrycznych scenariuszy pracy. Wszystko to zamknięte w kompaktowej obudowie o wymiarach 79,5 × 42,1 × 27,8 mm. Dioda LED OUT zapewnia wizualną kontrolę stanu przekaźnika.
| Parametr | Wartość / Szczegóły |
|---|---|

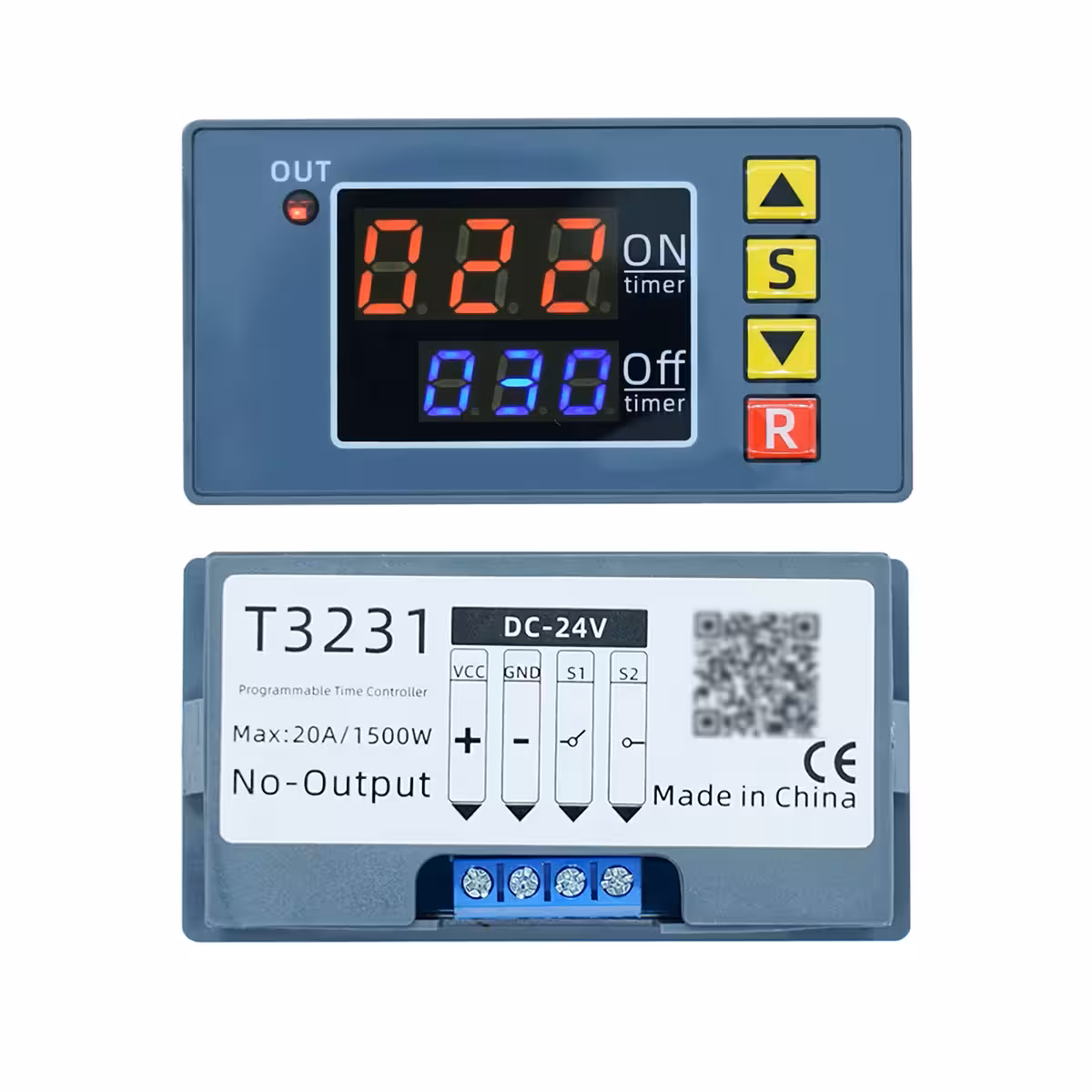

| Napięcie zasilania | 24V DC |
| Wyjście przekaźnikowe | 1 kanał, styk NO, do 10A |
| Jednostka czasu | Sekundy / Minuty / Godziny (ustawiane niezależnie dla ON/OFF) |
| Zakres czasowy | 0 – 999 s/min/h |
| Funkcja cykliczna | Pętla nieskończona lub 1–999 cykli |
| Opóźnienie startu / stopu | Obsługiwane |
| Wyzwalanie | Automatyczne (P4=ON) lub ręczne (przycisk R / port zewnętrzny) |
| Pamięć po zaniku zasilania | Tak — pamięć nieulotna, zapisuje wszystkie parametry |

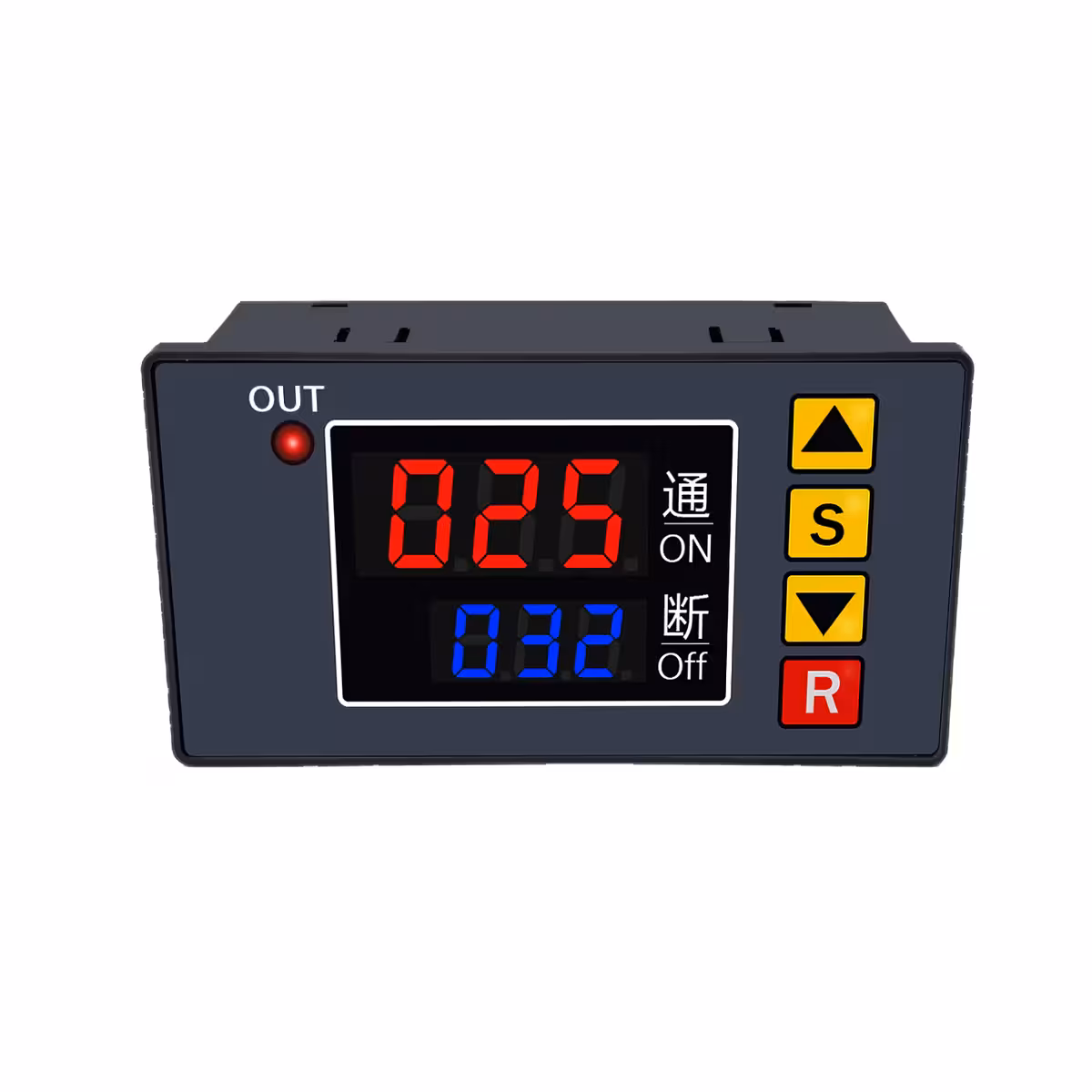

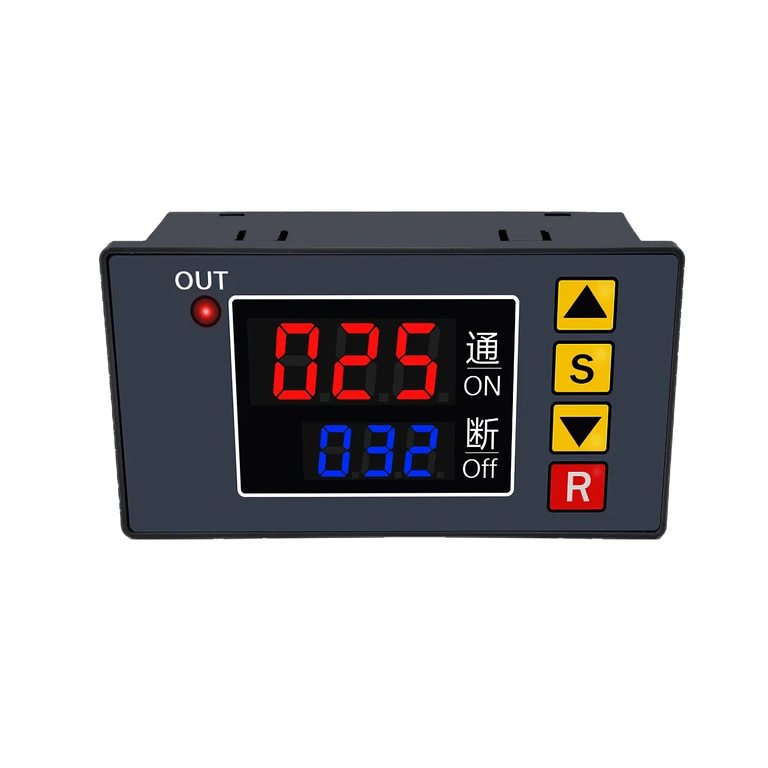

| Wskaźnik LED OUT | Świeci = przekaźnik aktywny, Zgaszony = nieaktywny |

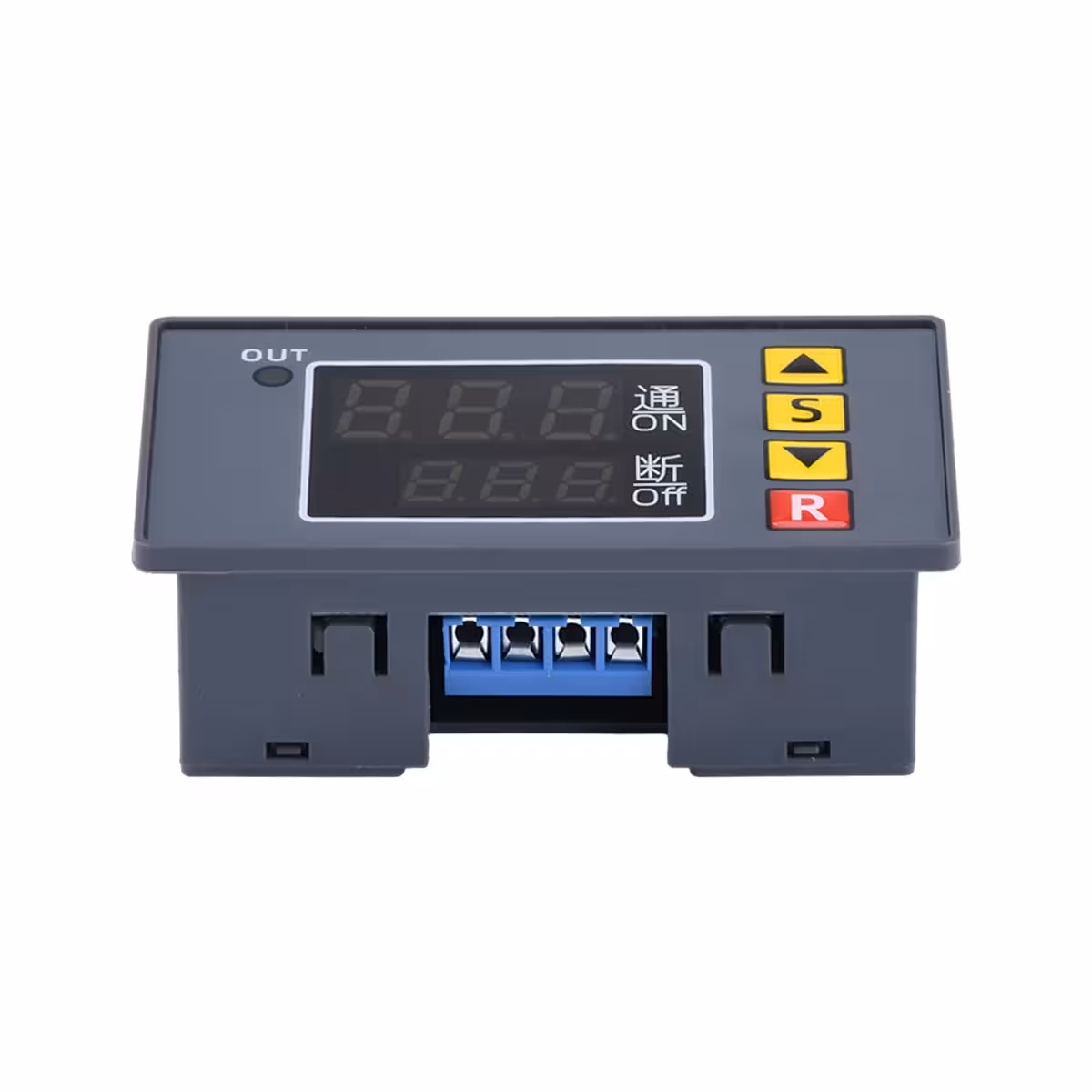

| Port wyzwalania zewnętrznego | XH-2.45-2P (wymaga przylutowania złącza lub przewodów) |

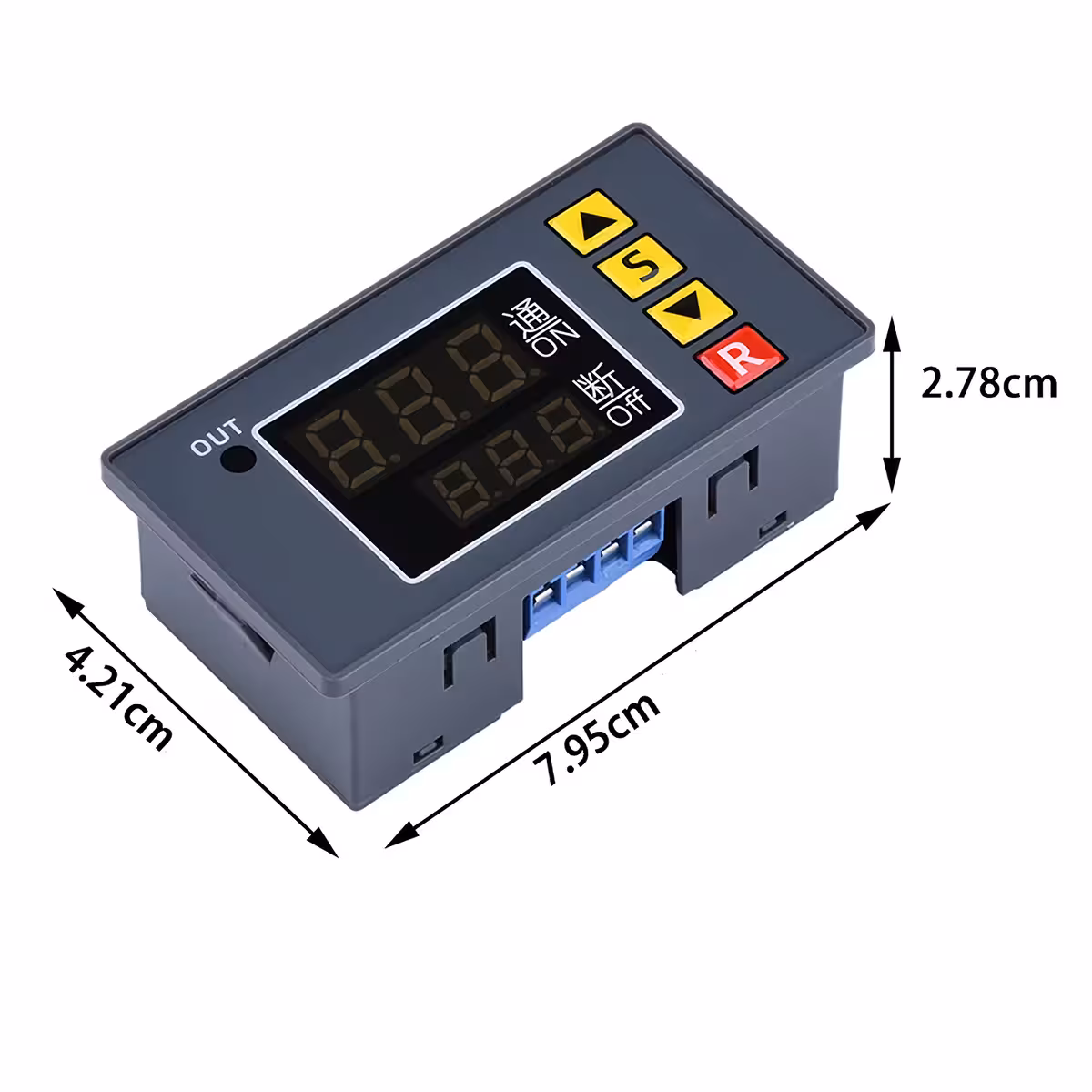

| Wymiary modułu | 79,5 × 42,1 × 27,8 mm |
| Wymiary otworu montażowego | 77 × 39,3 mm |
Instrukcja programowania i obsługi

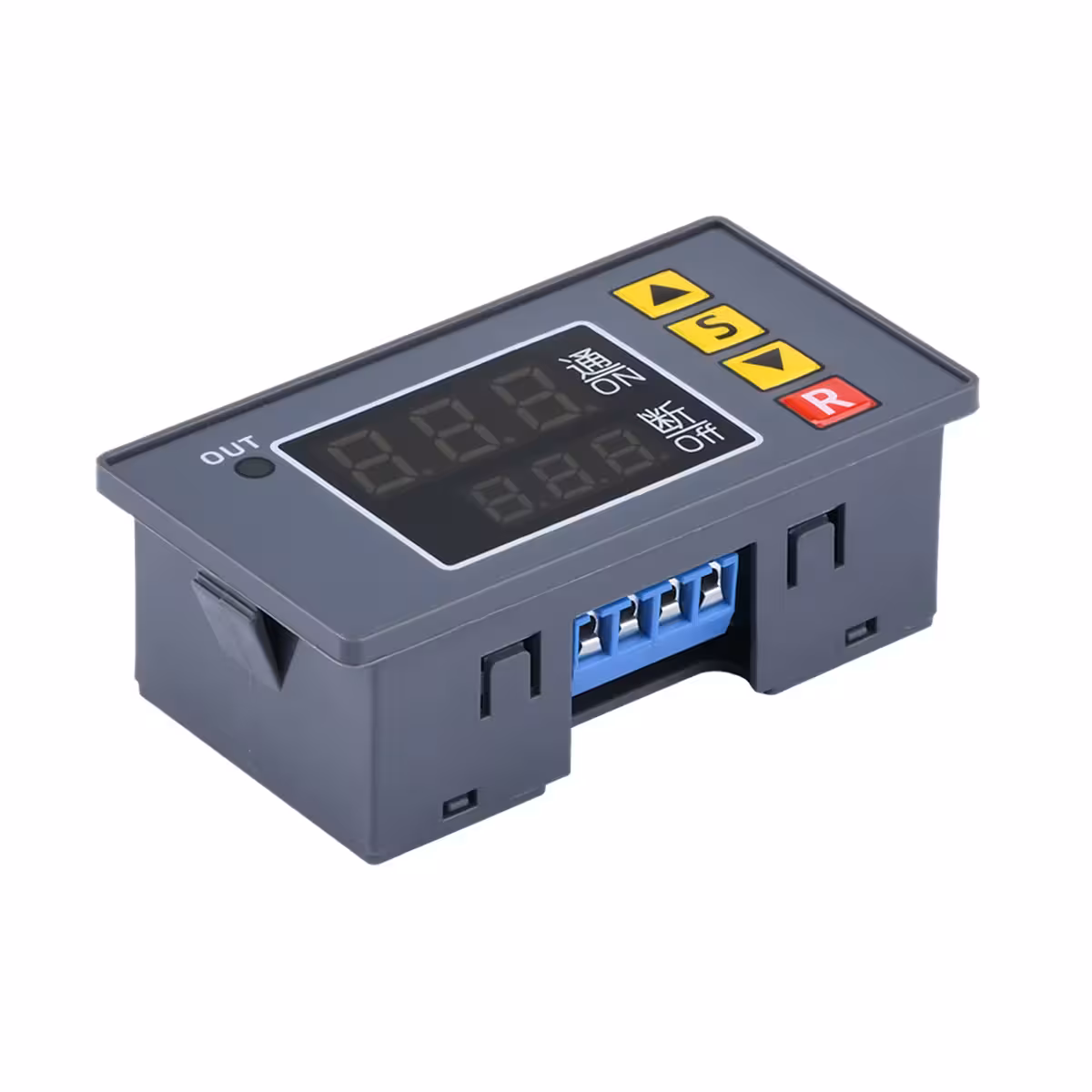

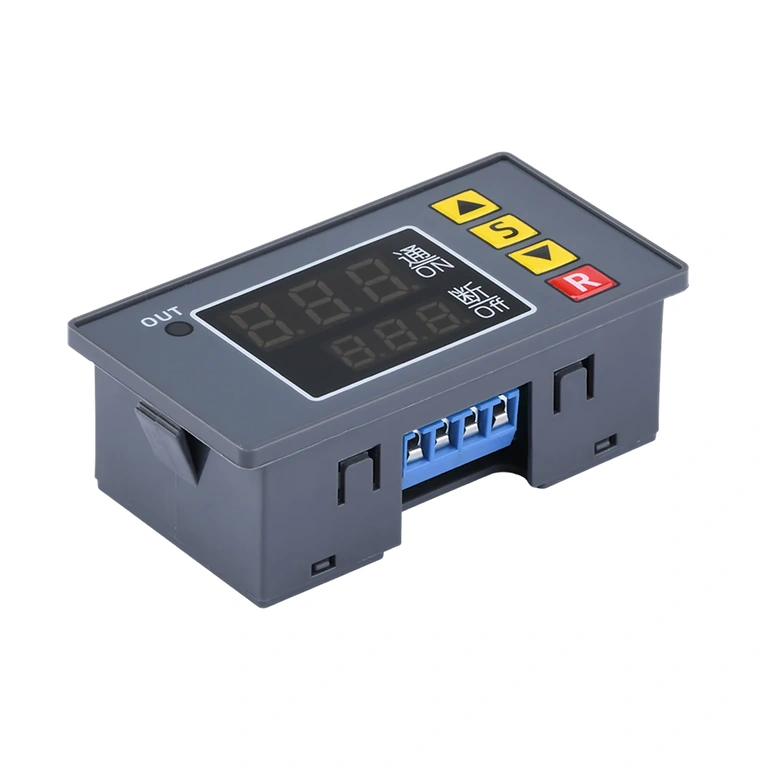

- Przytrzymaj przycisk S przez 6 sekund, aby wejść do menu programowania.
- Naciskaj krótko S, aby przełączać się między kodami P0–P5: P0 = jednostka czasu ON, P1 = jednostka czasu OFF, P2 = priorytet cyklu, P3 = liczba cykli, P4 = tryb wyzwalania, P5 = blokada klawiatury.
- Użyj przycisków ▲ oraz ▼, aby zmienić wartość wybranego parametru.
- Kliknij dwukrotnie S, aby kolejno ustawić czas włączenia (ON) oraz czas wyłączenia (OFF).
- Jeśli nie naciśniesz żadnego przycisku przez 6 sekund, ustawienia zostaną automatycznie zapisane.
- W trybie automatycznym (P4=ON) cykl rozpoczyna się natychmiast po podaniu zasilania.
- W trybie ręcznym (P4=OFF) naciśnij przycisk R lub aktywuj port zewnętrzny, aby zainicjować cykl.
- Przykład pracy ciągłej: ON=10s, OFF=5s, P3=OFF → praca ciągła z naprzemiennym włączaniem i wyłączaniem.
- Przykład opóźnienia startu: ON=0, OFF=10s → aktywacja po 10 sekundach od podania zasilania.

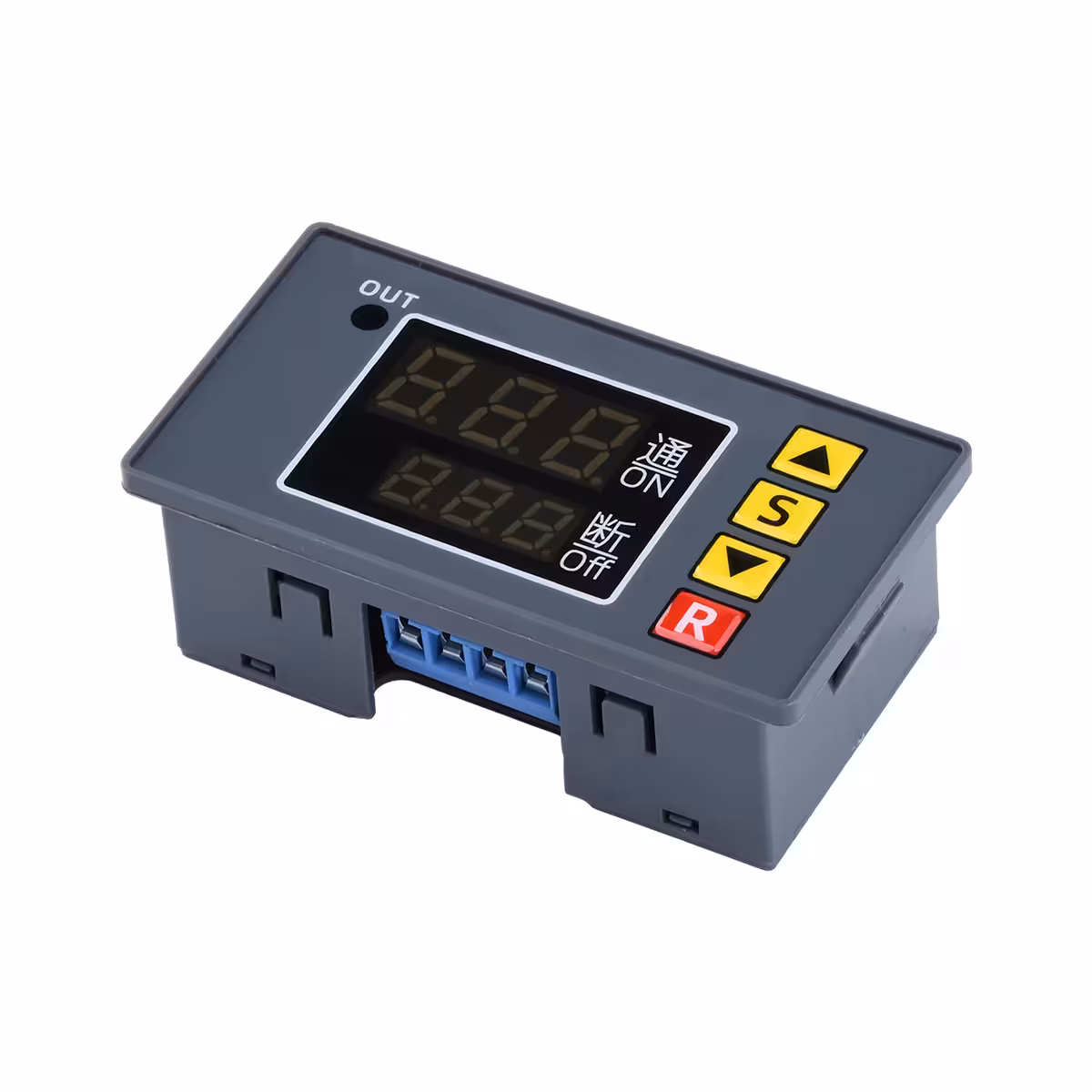

Zawartość zestawu
- 1 × Programowalny moduł przekaźnika czasowego 24V DC
Najczęściej zadawane pytania
Czy mogę zasilić ten przekaźnik napięciem 12V lub 230V?
Nie. Moduł jest zaprojektowany wyłącznie do pracy z napięciem 24V DC. Podłączenie innego napięcia może trwale uszkodzić układ.
Jakie jest maksymalne obciążenie wyjścia przekaźnika?
Do 10A na styku NO. W przypadku urządzeń o większym poborze mocy zaleca się zastosowanie zewnętrznego stycznika sterowanego tym przekaźnikiem.
Czy ustawienia zostaną utracone po zaniku prądu?
Nie. Pamięć nieulotna przechowuje wszystkie parametry (P0–P5, czasy ON/OFF), a cykl wznawia się automatycznie po powrocie zasilania.
Jak wyzwolić cykl za pomocą zewnętrznego czujnika lub przycisku?
Ustaw P4=OFF i podłącz przycisk lub czujnik do portu XH-2.45-2P na płytce. Uwaga: port wymaga przylutowania złącza lub przewodów bezpośrednio do padów.
Czy mogę ograniczyć liczbę cykli włączenia/wyłączenia?
Tak. Parametr P3 pozwala wybrać pracę w pętli nieskończonej lub ustawić określoną liczbę powtórzeń od 1 do 999, po których przekaźnik automatycznie się wyłączy.
