Sterownik bezszczotkowy 20A z wyświetlaczem TF-100 – kompleksowa modernizacja Twojej hulajnogi lub roweru elektrycznego
Twoja hulajnoga szarpie podczas jazdy, stary wyświetlacz przestał reagować, a może po prostu potrzebujesz więcej mocy? Wysokiej klasy sterownik bezszczotkowy to klucz do płynnej i niezawodnej jazdy. Ten zestaw 20A obsługuje napięcia 24V, 36V oraz 48V i silniki o mocy od 350W do 1000W, dzięki czemu jest kompatybilny z większością popularnych konstrukcji dostępnych na rynku.
Uwaga: Zestaw zawiera sterownik oraz wyświetlacz LCD TF-100. Przed zakupem upewnij się, że złącza są kompatybilne z Twoim modelem pojazdu.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Uniwersalność 24V / 36V / 48V — współpracuje z najpopularniejszymi akumulatorami bez konieczności modyfikacji.
- Moc 350W–1000W — idealny zamiennik dla większości miejskich hulajnóg i rowerów elektrycznych.
- Funkcja automatycznego uczenia (Self-learning) — sterownik sam wykrywa i koryguje kierunek obrotów silnika, eliminując ryzyko uszkodzenia elektroniki przy błędnym podłączeniu.
- Wyświetlacz LCD TF-100 w zestawie — dostęp do menu P-Settings z ponad 16 konfigurowalnymi parametrami: od limitu prądu po tempomat, wszystko w jednym czytelnym panelu.

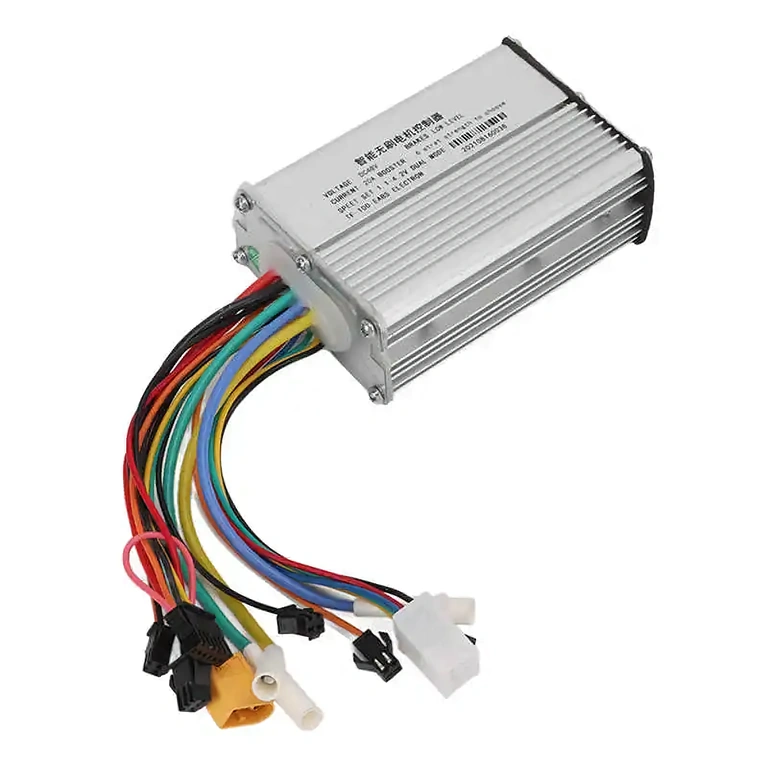

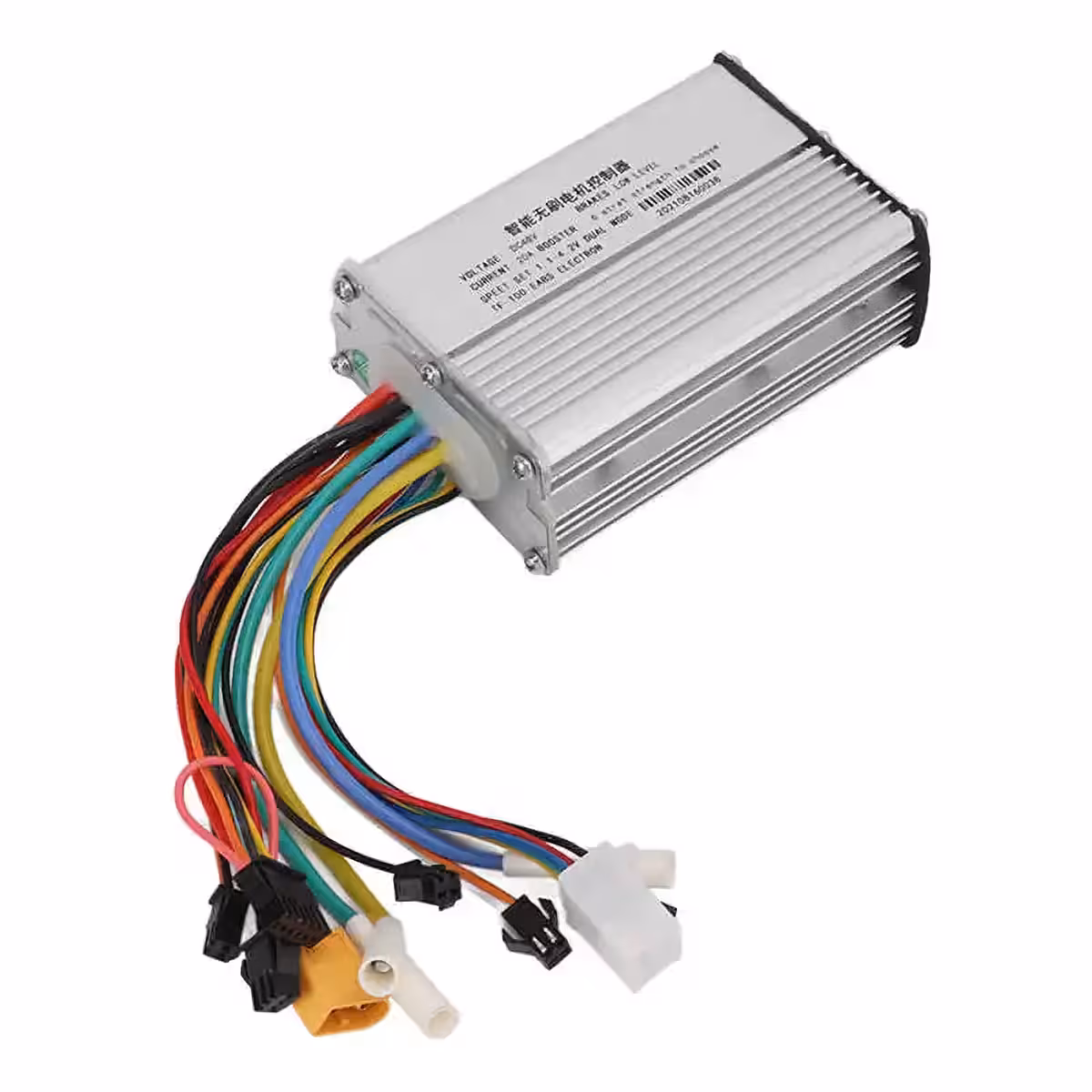

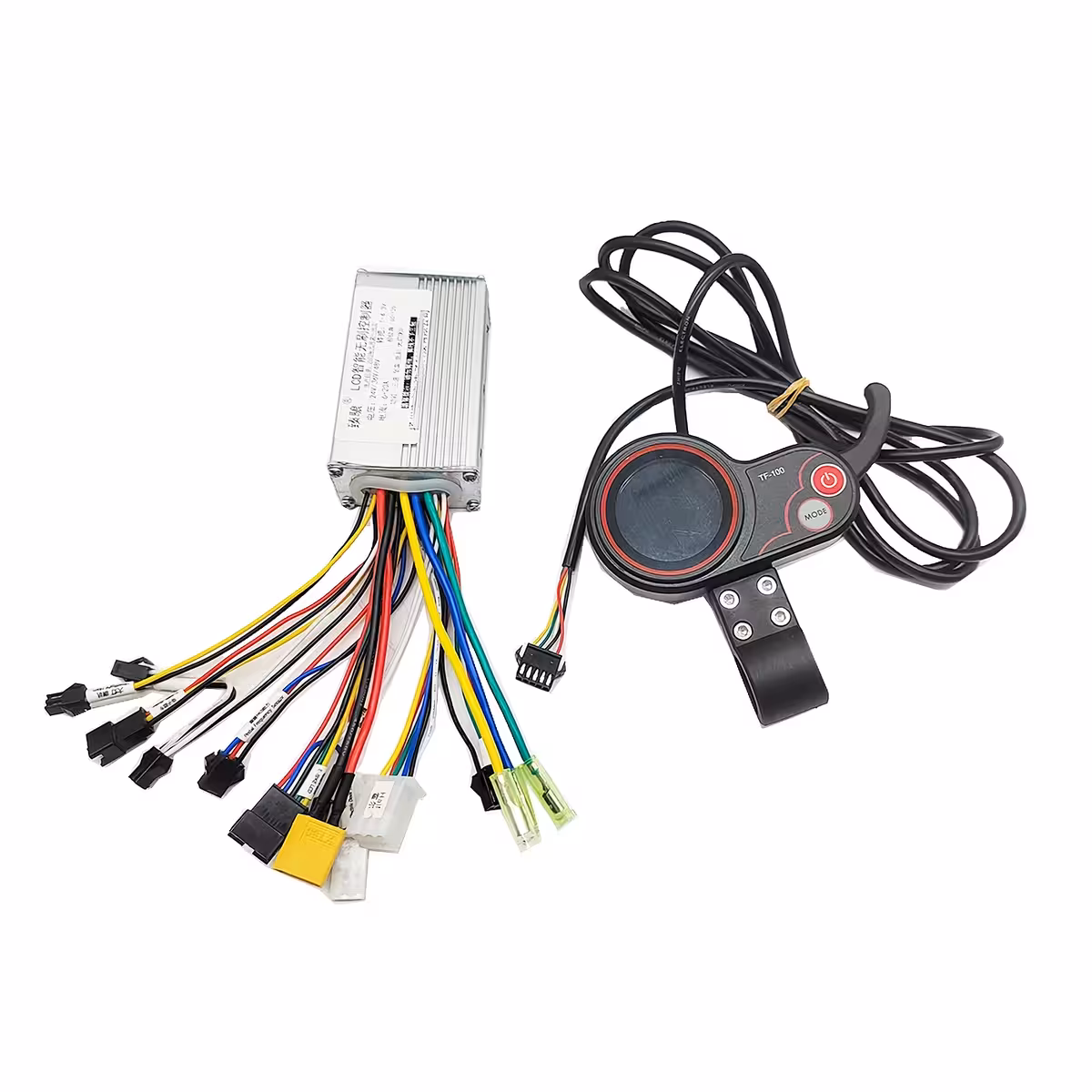

- E-ABS Brake + Low Level Brake — elektroniczny system hamowania, który zmniejsza zużycie klocków hamulcowych i poprawia kontrolę w ruchu miejskim.
- Wsparcie PAS — natywna obsługa systemu wspomagania pedałowania, doskonała dla rowerów elektrycznych z czujnikiem kadencji.
- Zintegrowana blokada elektryczna — funkcja „electric door lock” zapewniająca dodatkowe zabezpieczenie przed nieautoryzowanym uruchomieniem.
Szczegóły techniczne i wydajność

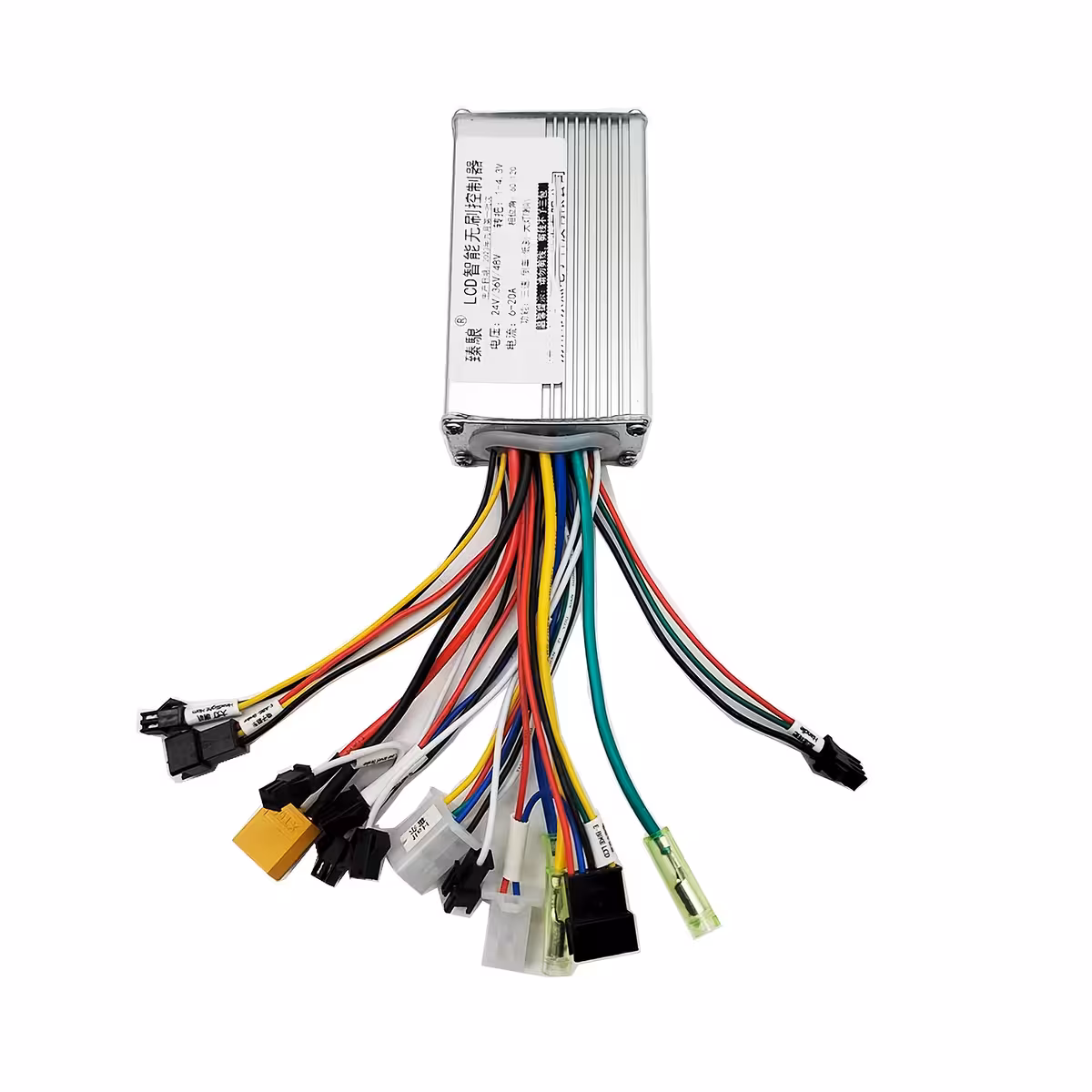

Architektura brushless BLDC z obsługą czujników Halla (6 przewodów) gwarantuje płynną pracę silnika przy każdej prędkości — bez szarpnięć przy starcie i bez przegrzewania się podczas jazdy ze stałą prędkością. Regulowany limit prądu (P14, 1–20A) pozwala dostosować dynamikę przyspieszenia do wagi użytkownika lub rodzaju terenu. Zabezpieczenie przed zbyt niskim napięciem (P15) chroni akumulator przed głębokim rozładowaniem, co znacząco wydłuża jego żywotność.
| Parametr | Wartość / Szczegóły |
|---|---|
| Obsługiwane napięcie | 24V / 36V / 48V |
| Obsługiwana moc silnika | 350W / 500W / 800W / 1000W |
| Prąd znamionowy | 20A |
| Typ silnika | Bezszczotkowy (BLDC) |
| Czujniki Halla | Tak – 6 przewodów |
| Wyświetlacz w zestawie | LCD TF-100 |
| Hamowanie elektroniczne | E-ABS Brake + Low Level Brake |
| Pedal Assist System (PAS) | Tak |
| Self-learning (kierunek obrotów) | Tak – automatyczny |
| Tempomat (Cruise Control) | Tak (P17) |
| Oświetlenie + Klakson | Sterowanie z poziomu kontrolera |
| Blokada elektryczna | Electric door lock – Tak |
| Protokół komunikacji | Konfigurowalny (P20) |
| Zastosowanie | Hulajnoga elektryczna / Rower elektryczny |
Instrukcja programowania i użytkowania

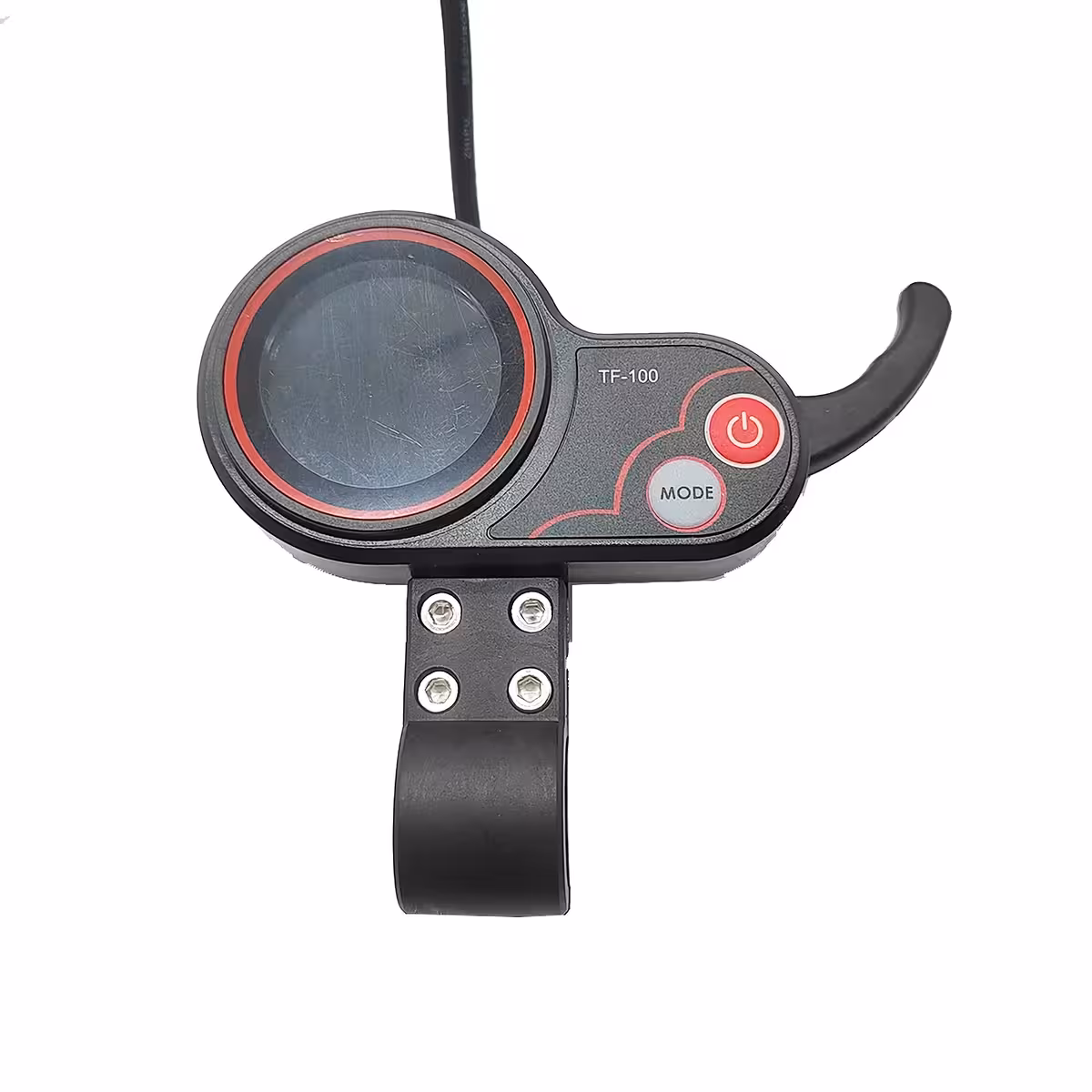

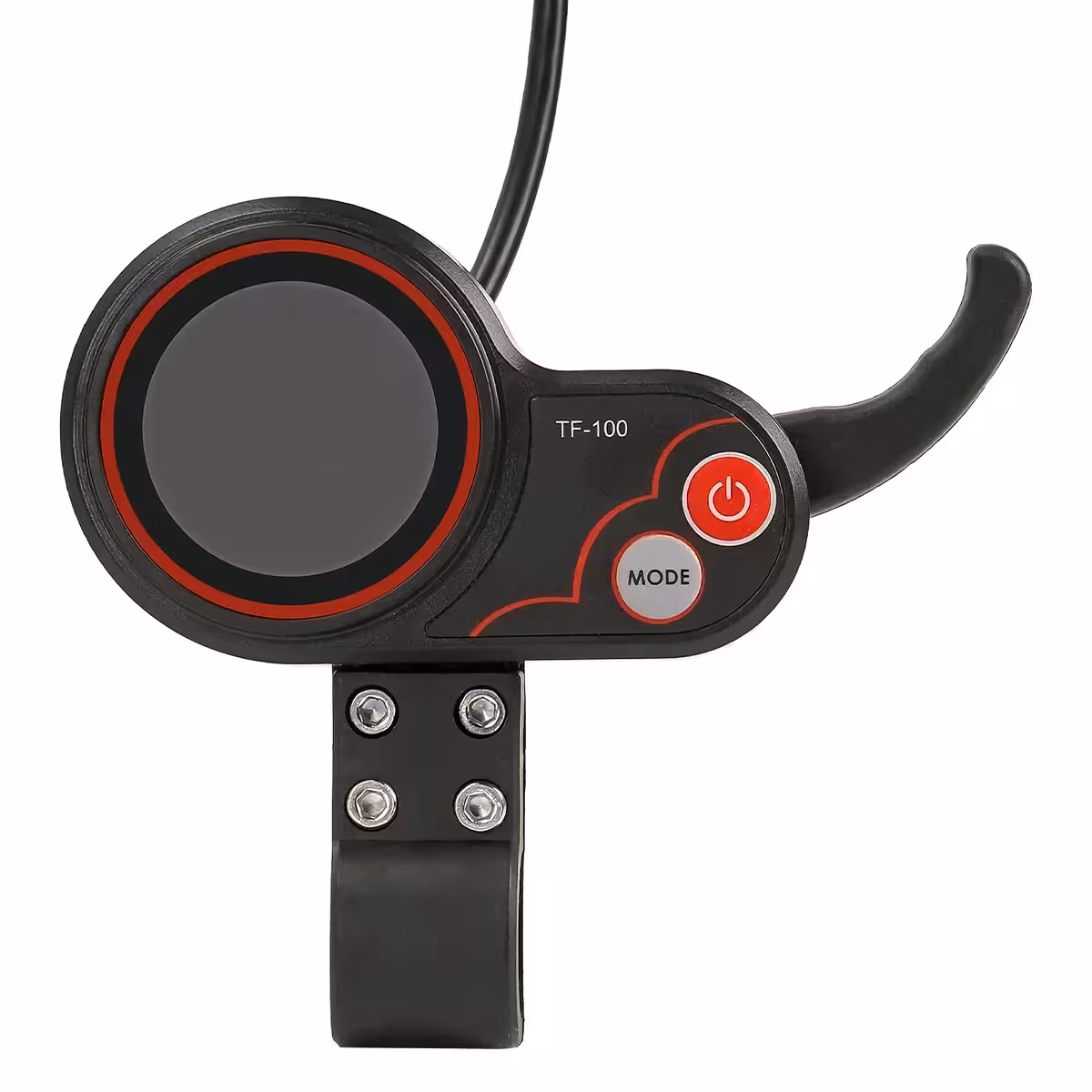

Wyświetlacz TF-100 pozwala na zaawansowaną konfigurację bezpośrednio z poziomu kierownicy. Aby wejść w menu P-Settings, przytrzymaj jednocześnie przyciski Power + Mode przez około 2–3 sekundy.
| Parametr | Opis |
|---|---|
| P01 | Jasność podświetlenia (1–3) |
| P02 | Jednostki prędkości: KM / MPH |
| P03 | Napięcie systemu (36V / 48V / 52V) |
| P04 | Automatyczne wyłączanie (0–60 min) |
| P06 | Średnica koła |
| P07 | Liczba magnesów silnika |
| P09 | Tryb startu: od zera / z odepchnięcia |
| P10 | Tryb jazdy |
| P11 | Czułość hamulca elektronicznego |
| P12 | Siła przyspieszenia (0–5) |
| P14 | Limit prądu (1–20A) |
| P15 | Zabezpieczenie przed niskim napięciem |
| P17 | Tempomat |
| P18 | Kalibracja prędkości |
| P19 | Tryb biegów |
| P20 | Protokół komunikacji |

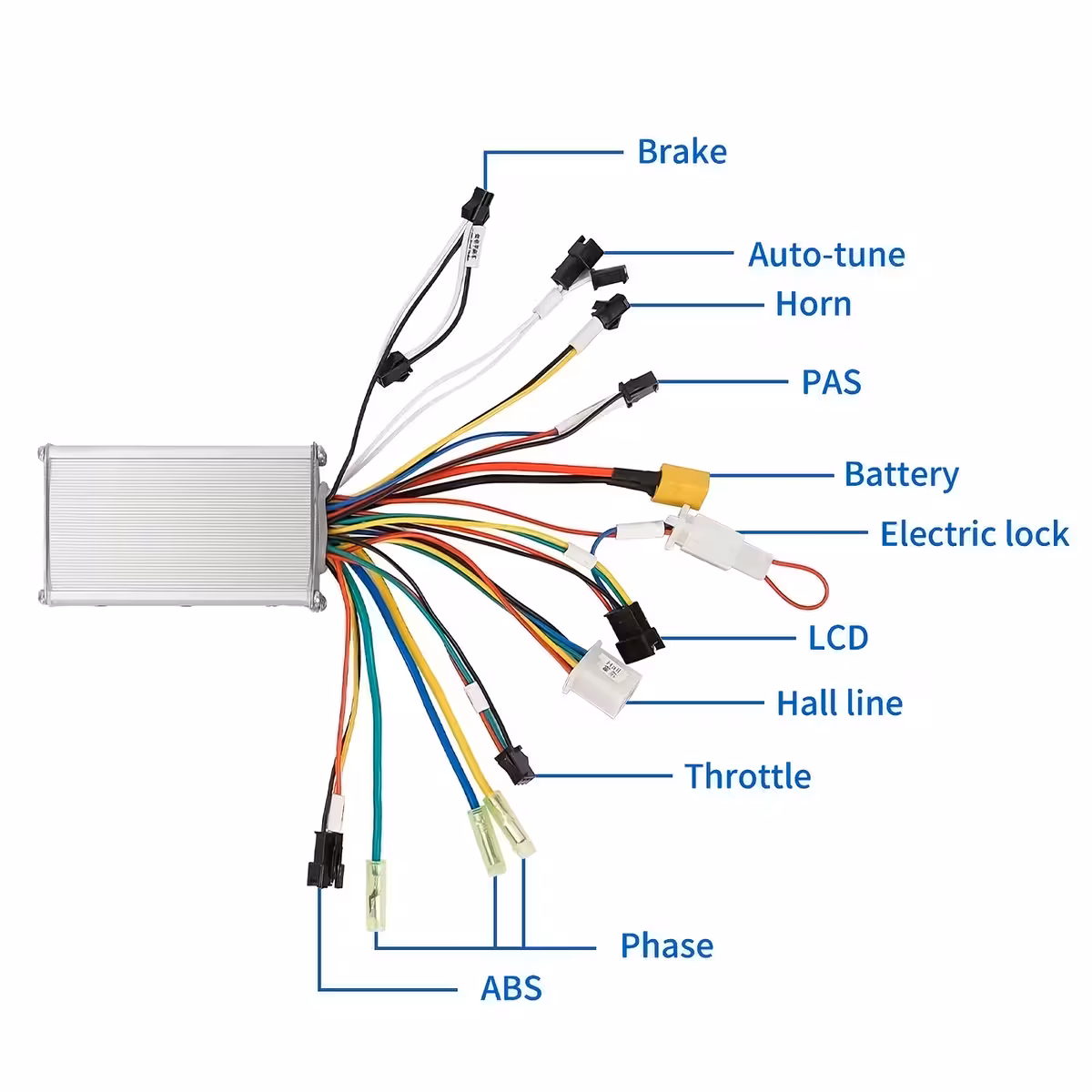

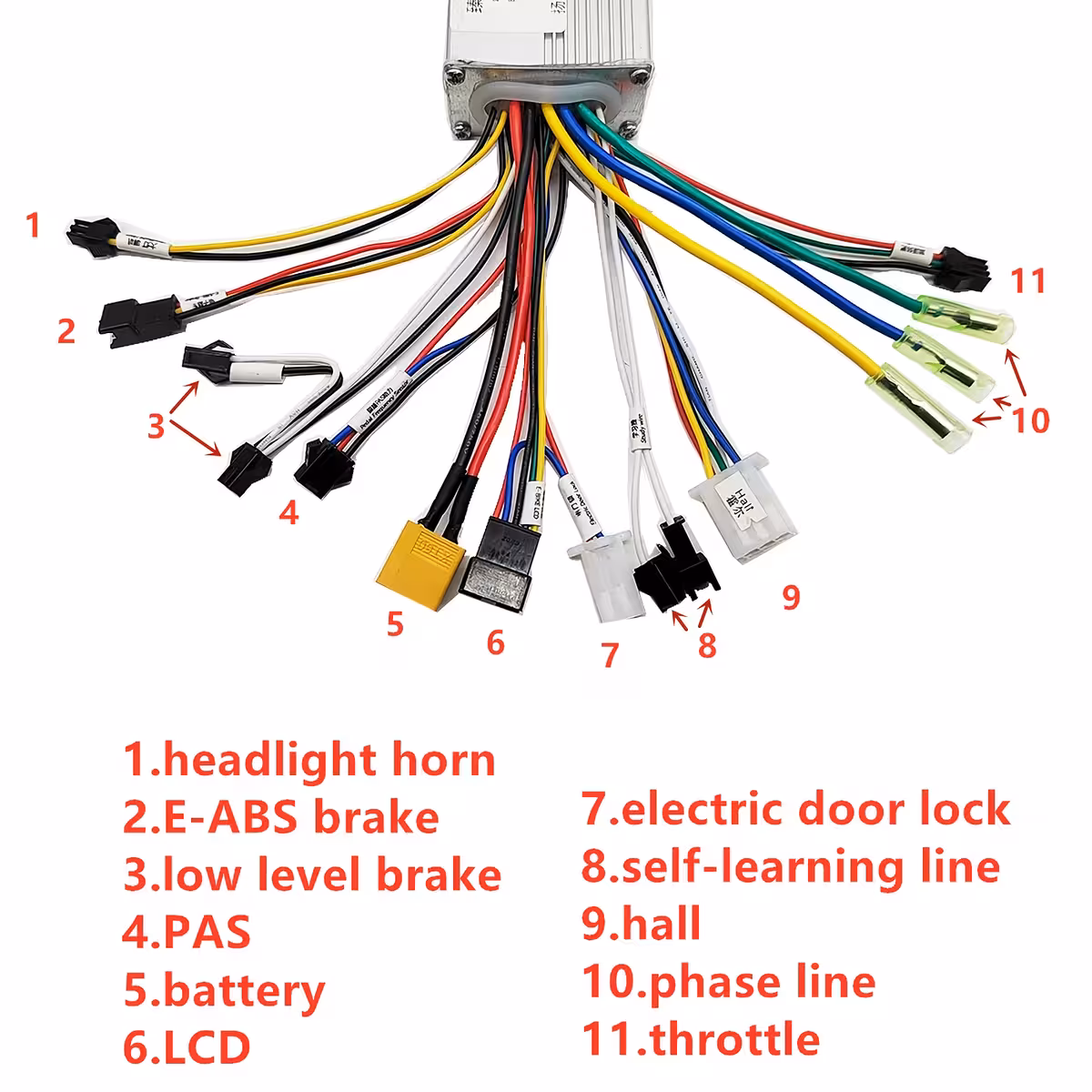

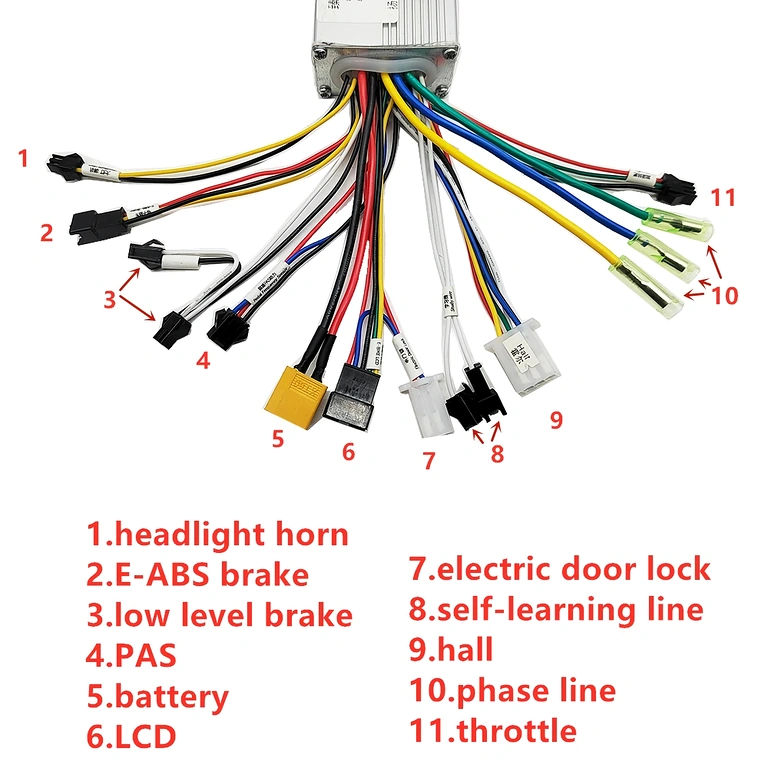

Aby podłączyć sterownik, postępuj zgodnie z poniższymi krokami:
- Podłącz przewody fazowe zgodnie z kolorami (kolory przewodów sterownika muszą odpowiadać kolorom przewodów silnika).
- Podłącz zasilanie: czerwony = (+), czarny = (–).

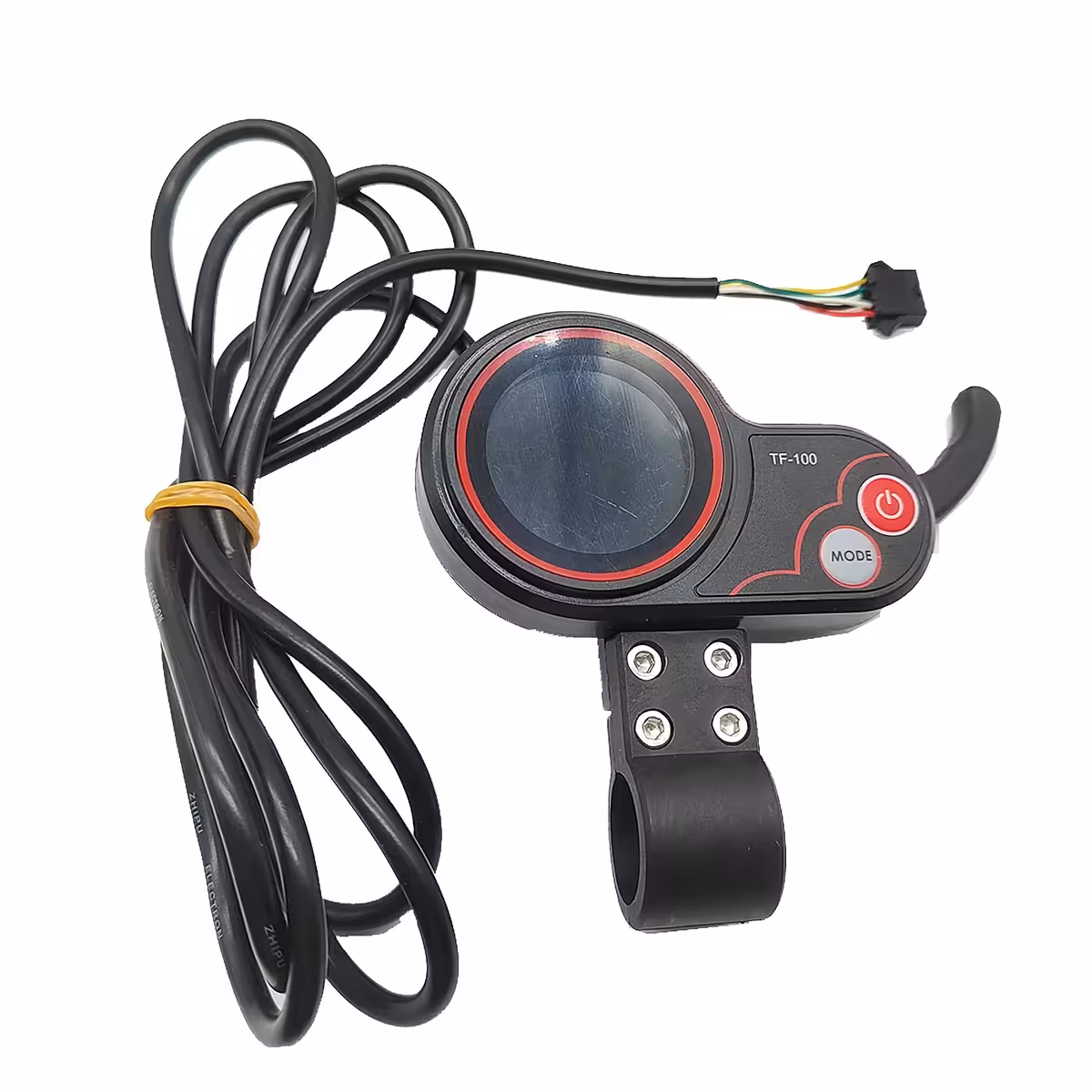

- Podłącz manetkę gazu oraz stacyjkę/blokadę.
- Podłącz przewody czujników Halla, jeśli silnik jest w nie wyposażony.
- Połącz przewody self-learning w celu automatycznego wykrycia kierunku obrotów:
- Jeśli koło kręci się w dobrą stronę → rozłącz przewody self-learning.
- Jeśli koło kręci się w przeciwną stronę → pozostaw przewody połączone, aż kierunek obrotów zostanie automatycznie zmieniony.
- Podłącz opcjonalne funkcje (oświetlenie, klakson, hamulec, PAS) według potrzeb.

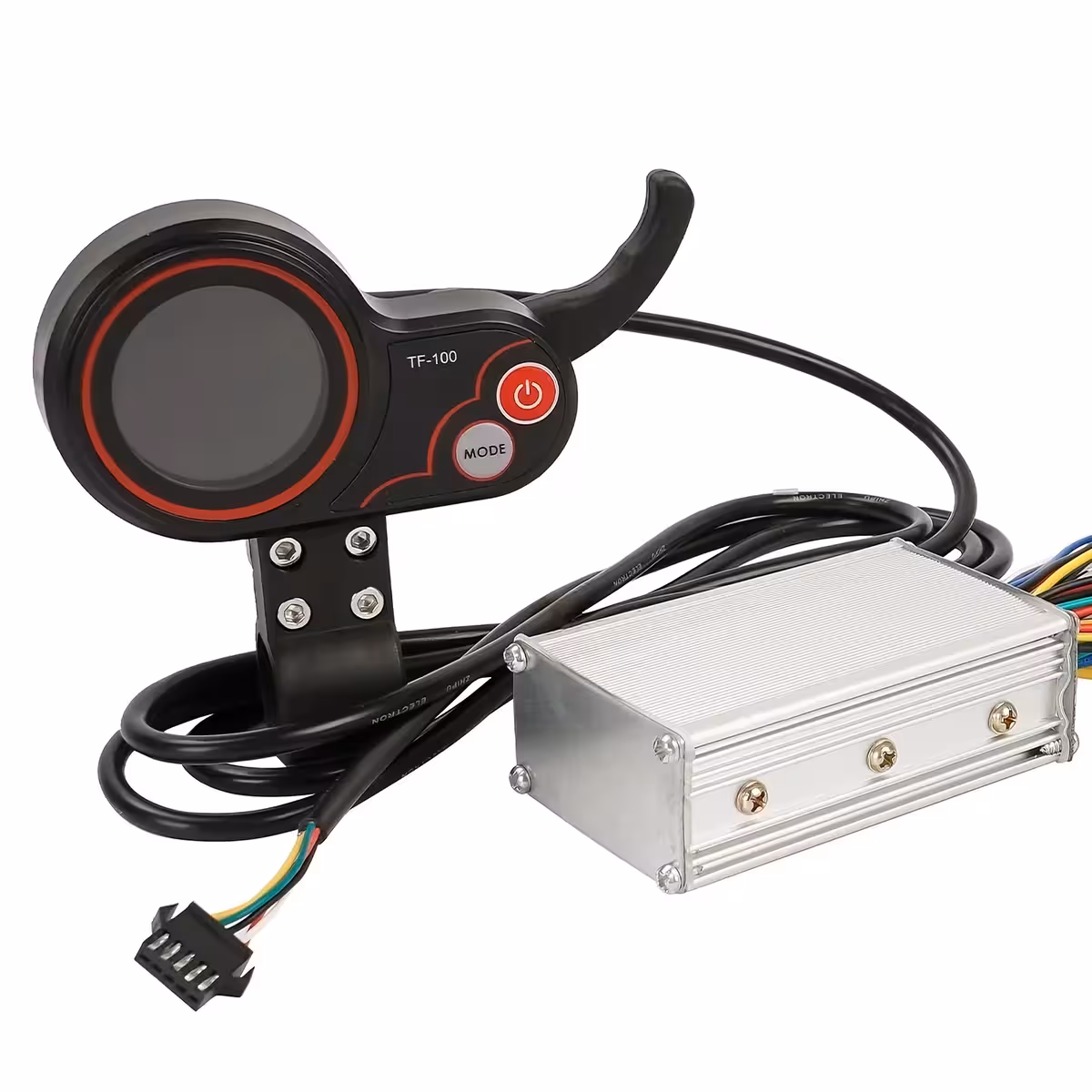

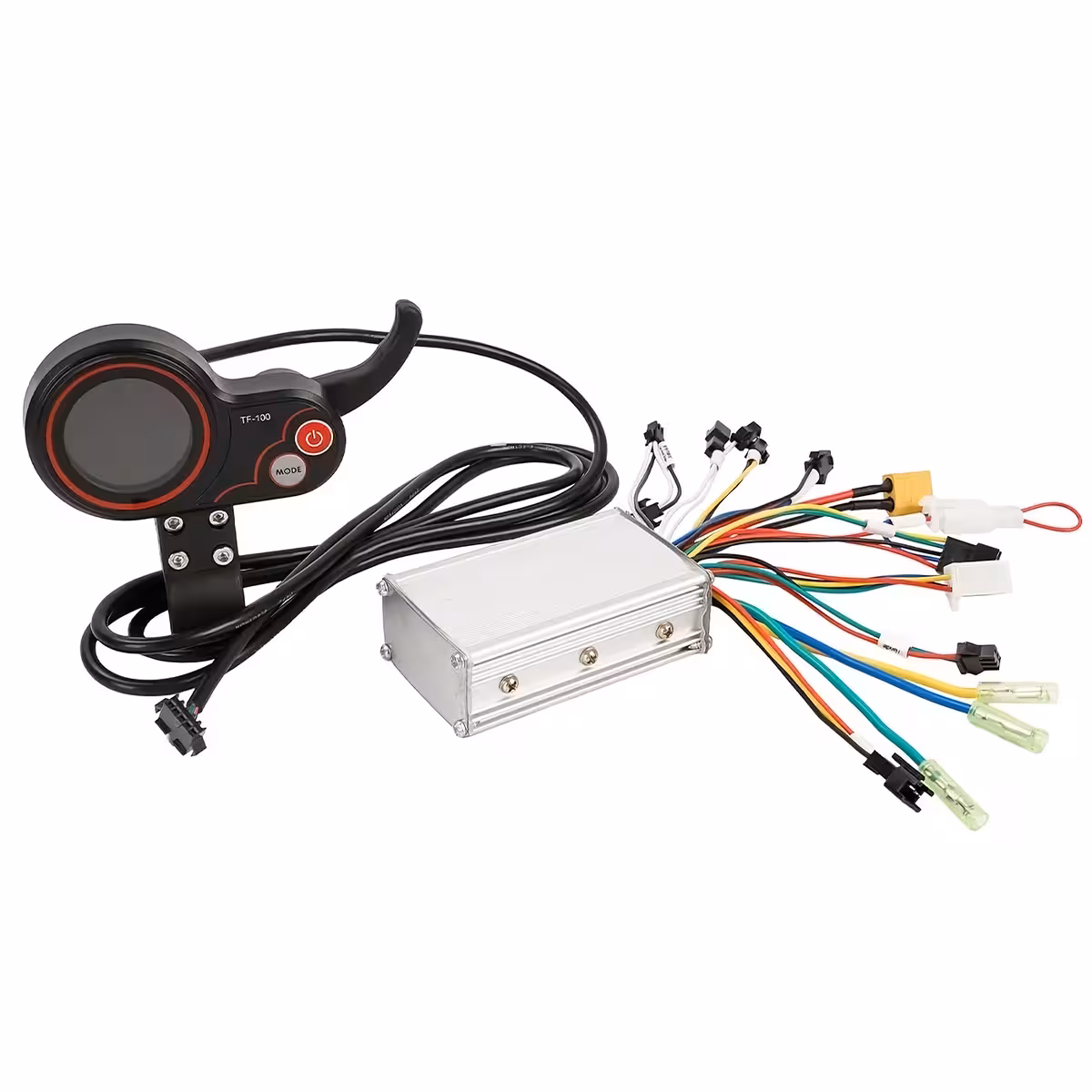

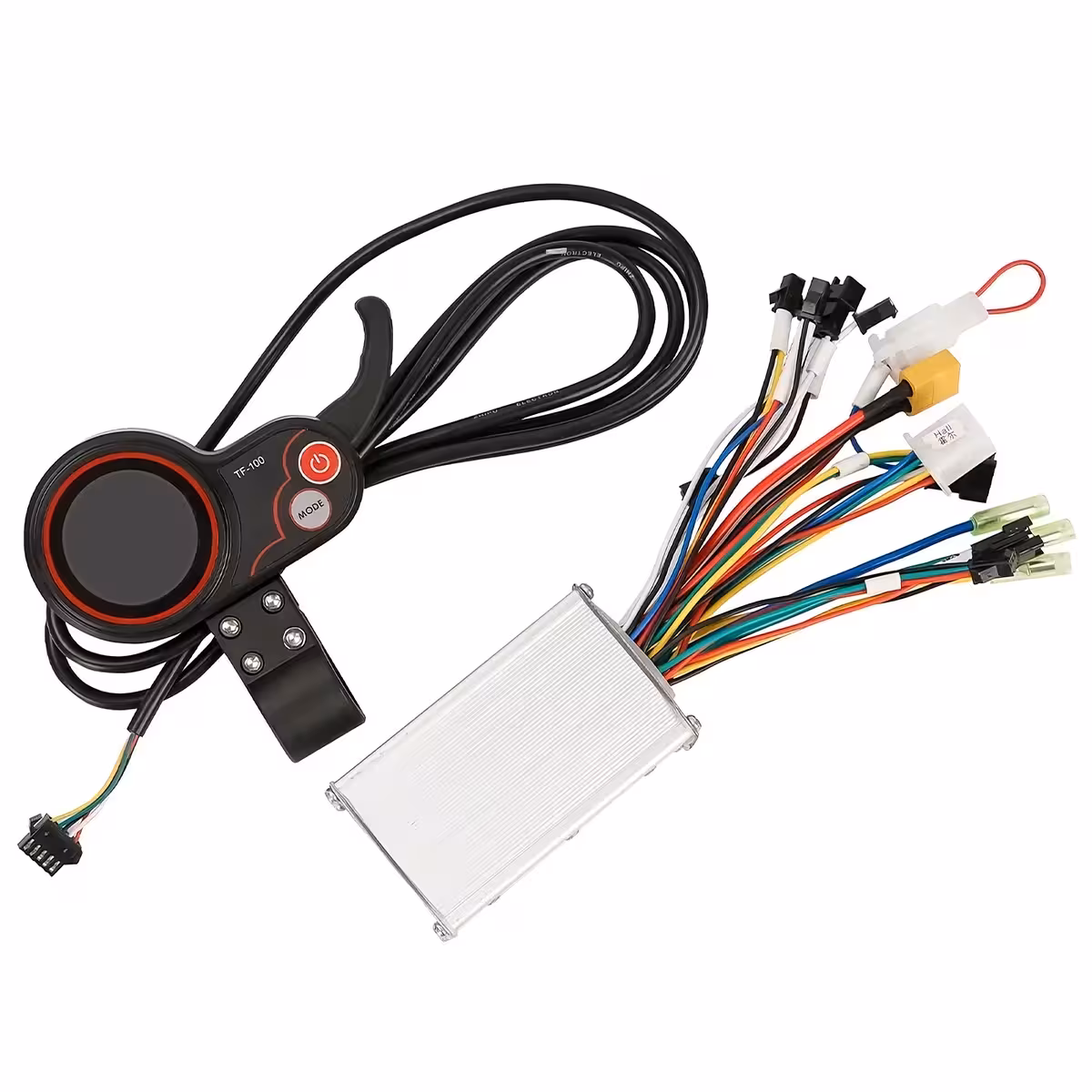

Zawartość zestawu
- 1x Sterownik bezszczotkowy 20A (24V / 36V / 48V)
- 1x Wyświetlacz LCD TF-100
Najczęściej zadawane pytania
Czy zadziała z moim silnikiem 500W / 36V?
Tak. Sterownik obsługuje silniki bezszczotkowe o mocy od 350W do 1000W przy napięciach 24V, 36V i 48V. Przed montażem sprawdź zgodność wtyczek z Twoim modelem.
Co jeśli źle podłączę przewody fazowe?
Dzięki funkcji self-learning sterownik automatycznie wykryje kierunek obrotów. Jeśli silnik kręci się w złą stronę, wykonaj procedurę self-learning opisaną powyżej — nie ma ryzyka uszkodzenia komponentów.
Czy wyświetlacz TF-100 jest w zestawie?
Tak, wyświetlacz jest częścią zestawu. Otrzymujesz kompletny zestaw gotowy do montażu.
Czy mogę go zamontować w rowerze elektrycznym?
Tak. Sterownik współpracuje z każdym rowerem wyposażonym w silnik bezszczotkowy BLDC w podanym zakresie mocy. Dzięki obsłudze PAS jest to doskonałe rozwiązanie do rowerów z czujnikiem kadencji.
Jak ustawić napięcie akumulatora w TF-100?
Wejdź w menu P-Settings (przytrzymaj Power + Mode przez 2–3 sekundy) i zmień parametr P03 na wartość odpowiadającą Twojemu akumulatorowi: 36V, 48V lub 52V.
