Name: Przetwornica laboratoryjna DC-DC 30V 4A Step Up/Down – Regulowane napięcie i prąd, 50W
Brand: Zella
SKU: 10226
Availability: InStock

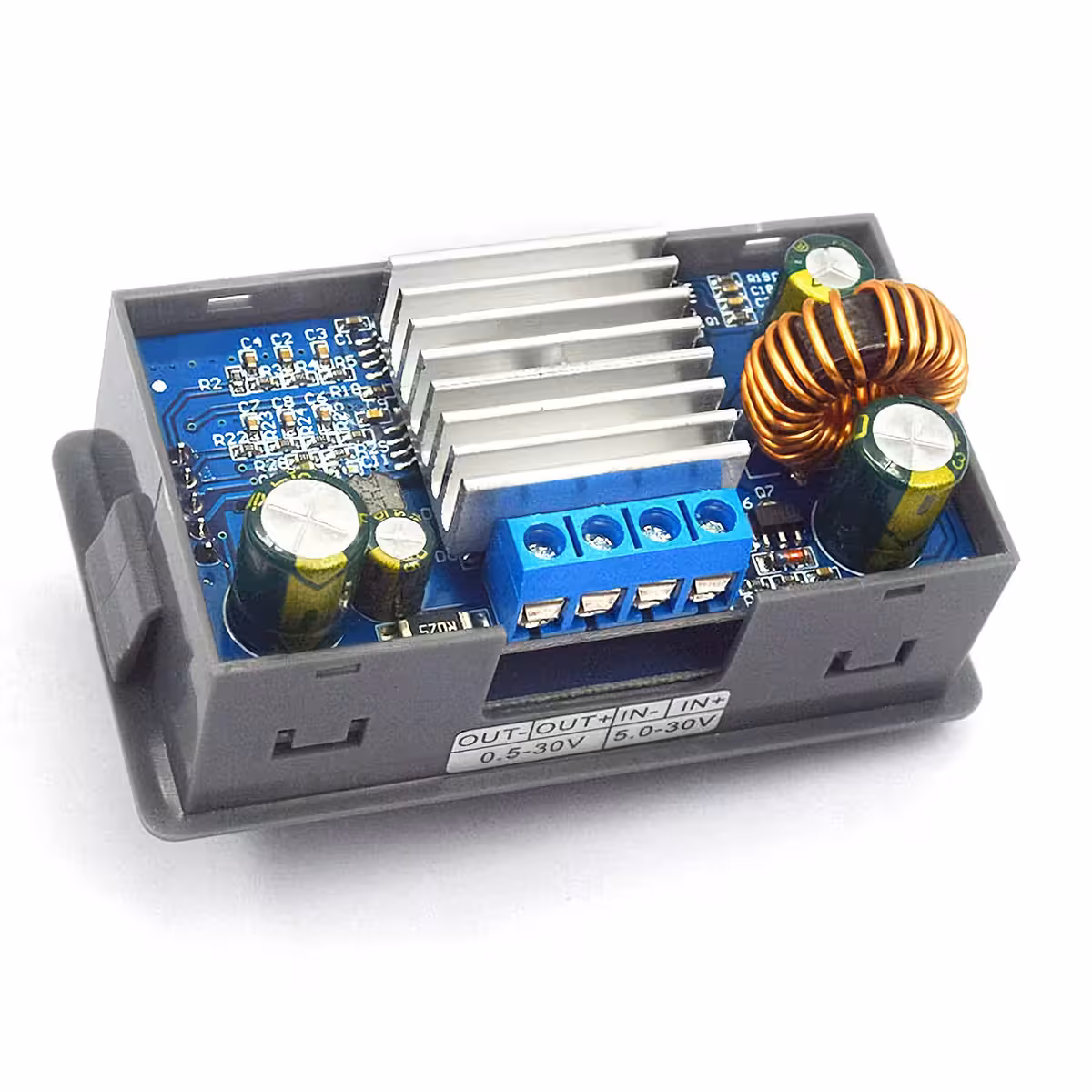

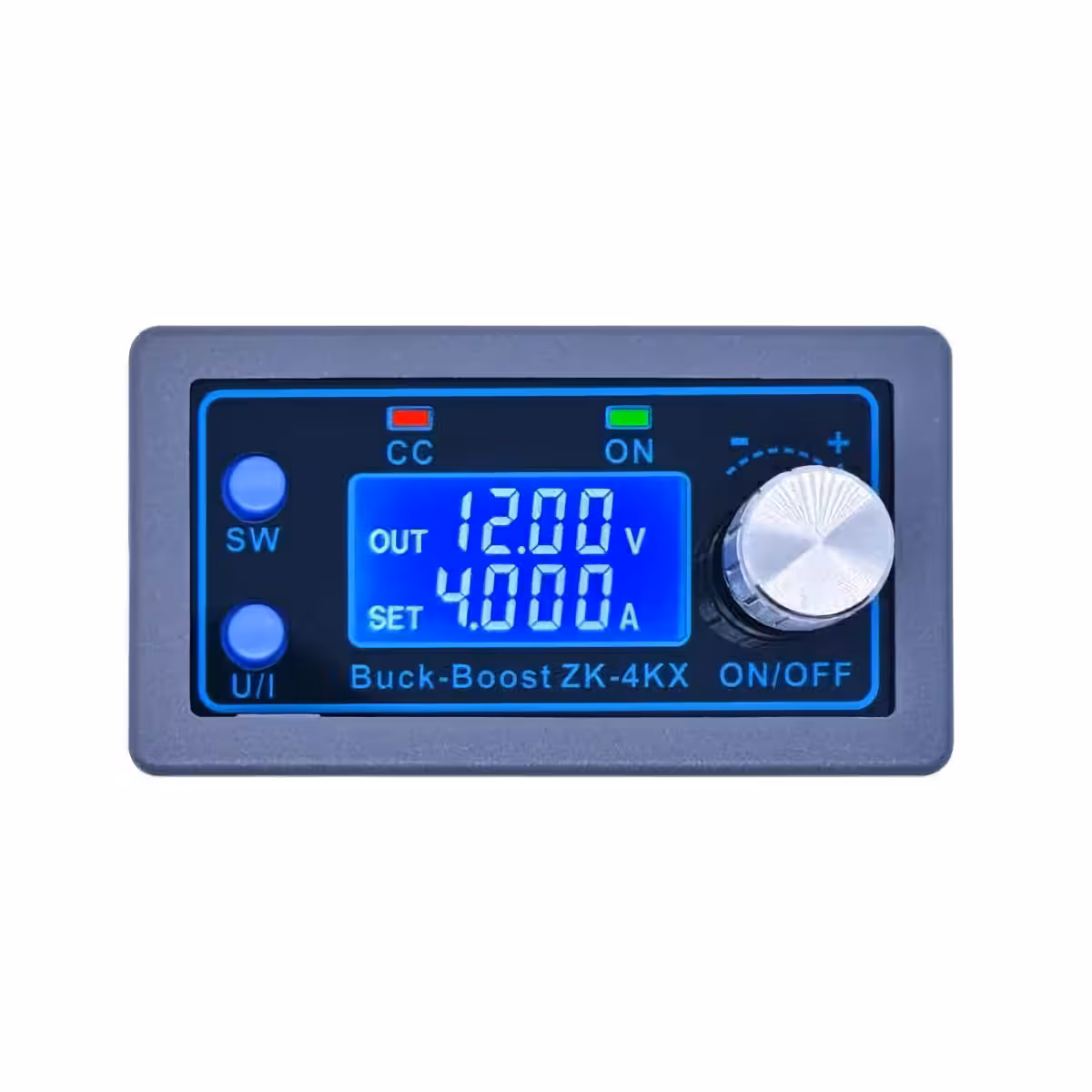

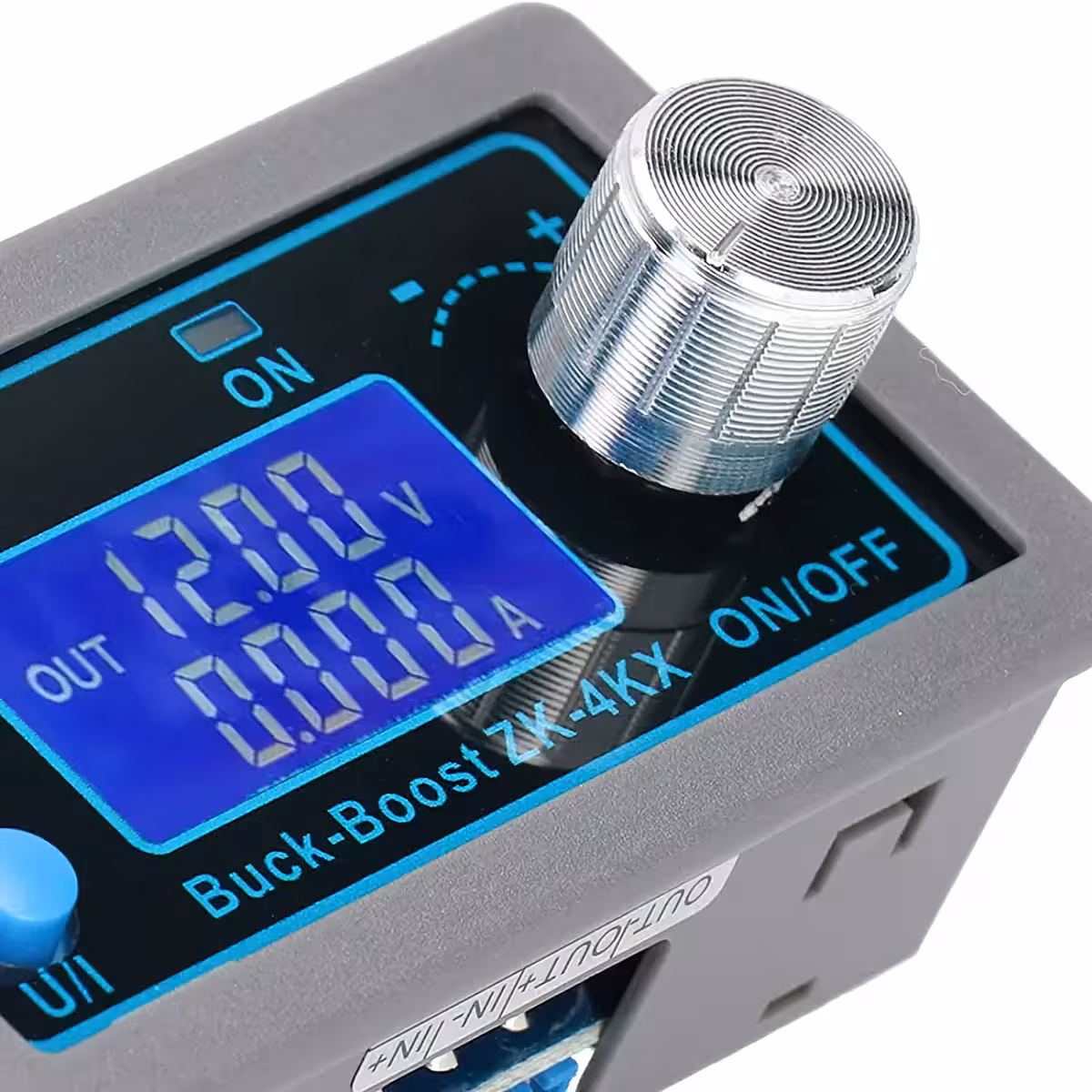

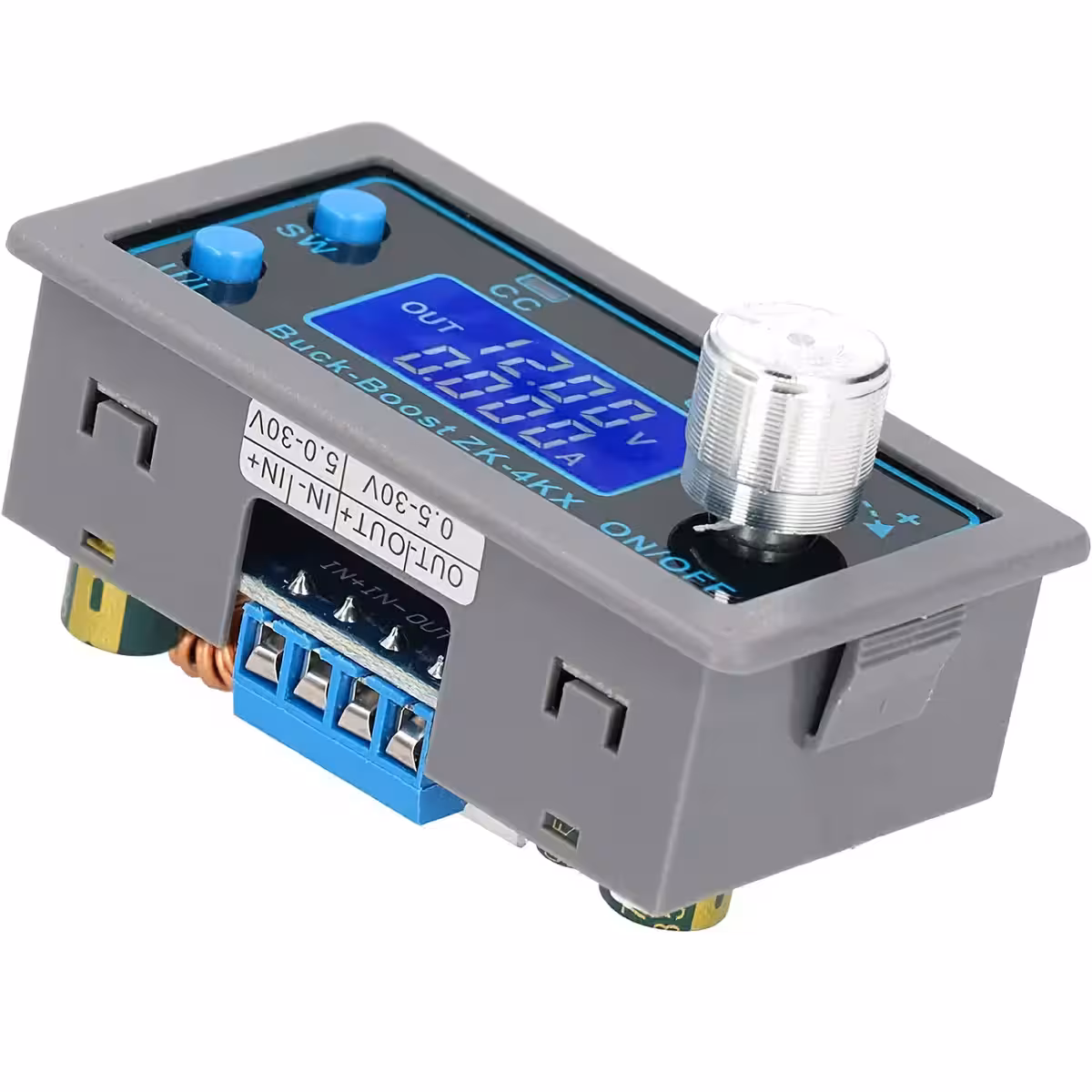

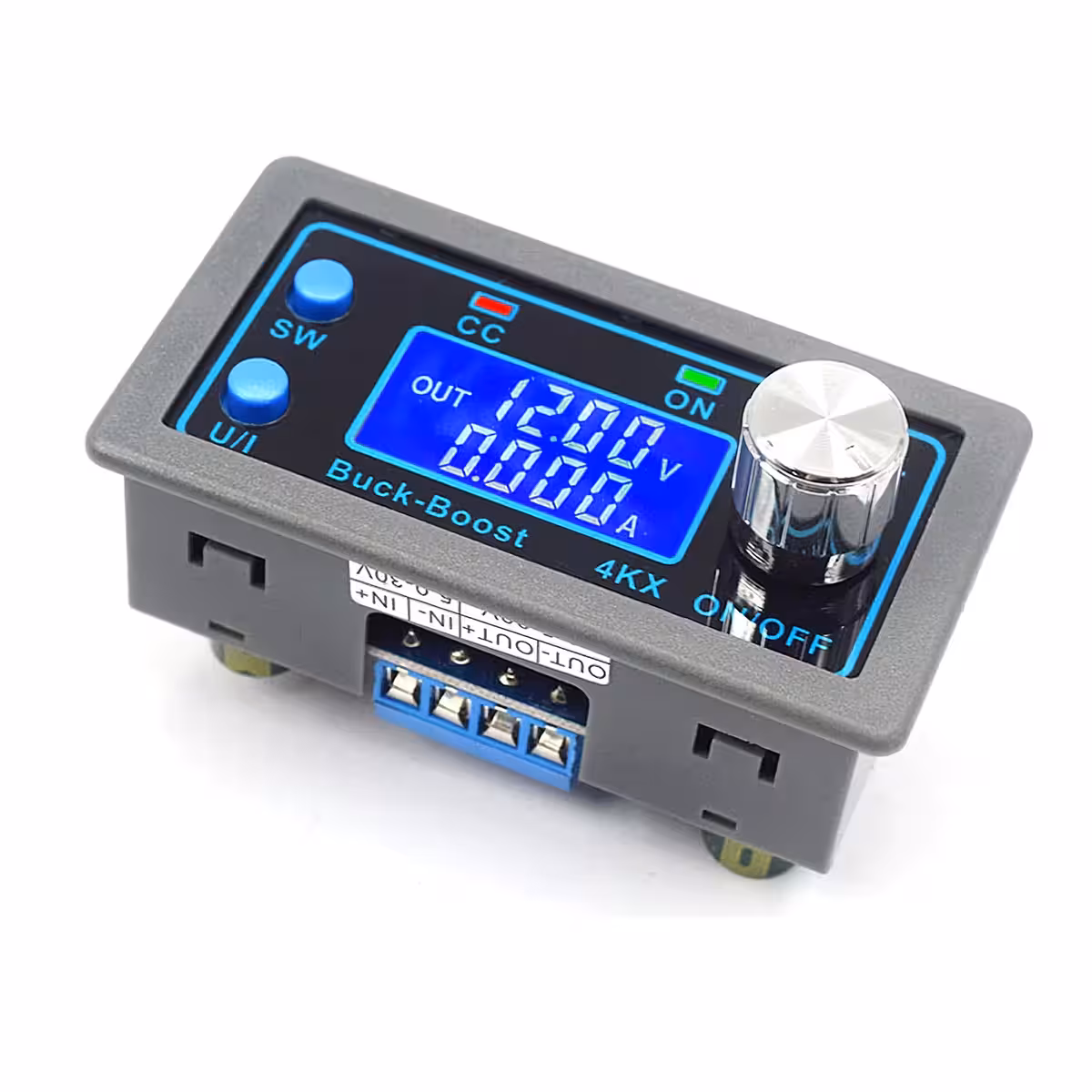

Przetwornica laboratoryjna DC-DC 30V 4A Step Up/Down – pełna kontrola napięcia i prądu w kompaktowym module

Pracujesz nad projektem elektronicznym i potrzebujesz różnych napięć na każdym etapie testów? A może chcesz zasilać układy o zmiennych wymaganiach bez konieczności ciągłej wymiany zasilacza? Ten konwerter DC-DC typu buck-boost oferuje płynną regulację napięcia w zakresie od 0,5V do 30V oraz stabilny prąd wyjściowy do 3A — a wszystko to w module o wymiarach zaledwie 79 mm.

Uwaga: Stabilny prąd ciągły wynosi 3A. Osiągnięcie 4A jest możliwe wyłącznie przy zastosowaniu dodatkowego chłodzenia aktywnego (zalecany zewnętrzny wentylator). Maksymalna moc bez chłodzenia wynosi 35W; z aktywnym chłodzeniem można uzyskać do 50W.

Dlaczego warto wybrać ten model? (Kluczowe zalety):

Funkcjonalność Step Up i Step Down w jednym — możesz podwyższać lub obniżać napięcie względem wejściowego bez dodatkowych modułów, obsługując zakres od 0,5V do 30V.
Precyzyjny wyświetlacz (0,01V i 0,001A) — widzisz dokładnie, jakie parametry dostarczasz do układu. Monitoruj w czasie rzeczywistym moc (W), pojemność (Ah) oraz czas pracy (h).
7 zaawansowanych zabezpieczeń — moduł chroni przed zbyt niskim/wysokim napięciem, zbyt dużym prądem, nadmierną mocą, przekroczeniem pojemności, przekroczeniem czasu pracy oraz przegrzaniem. Wyjście wyłącza się automatycznie w razie awarii.

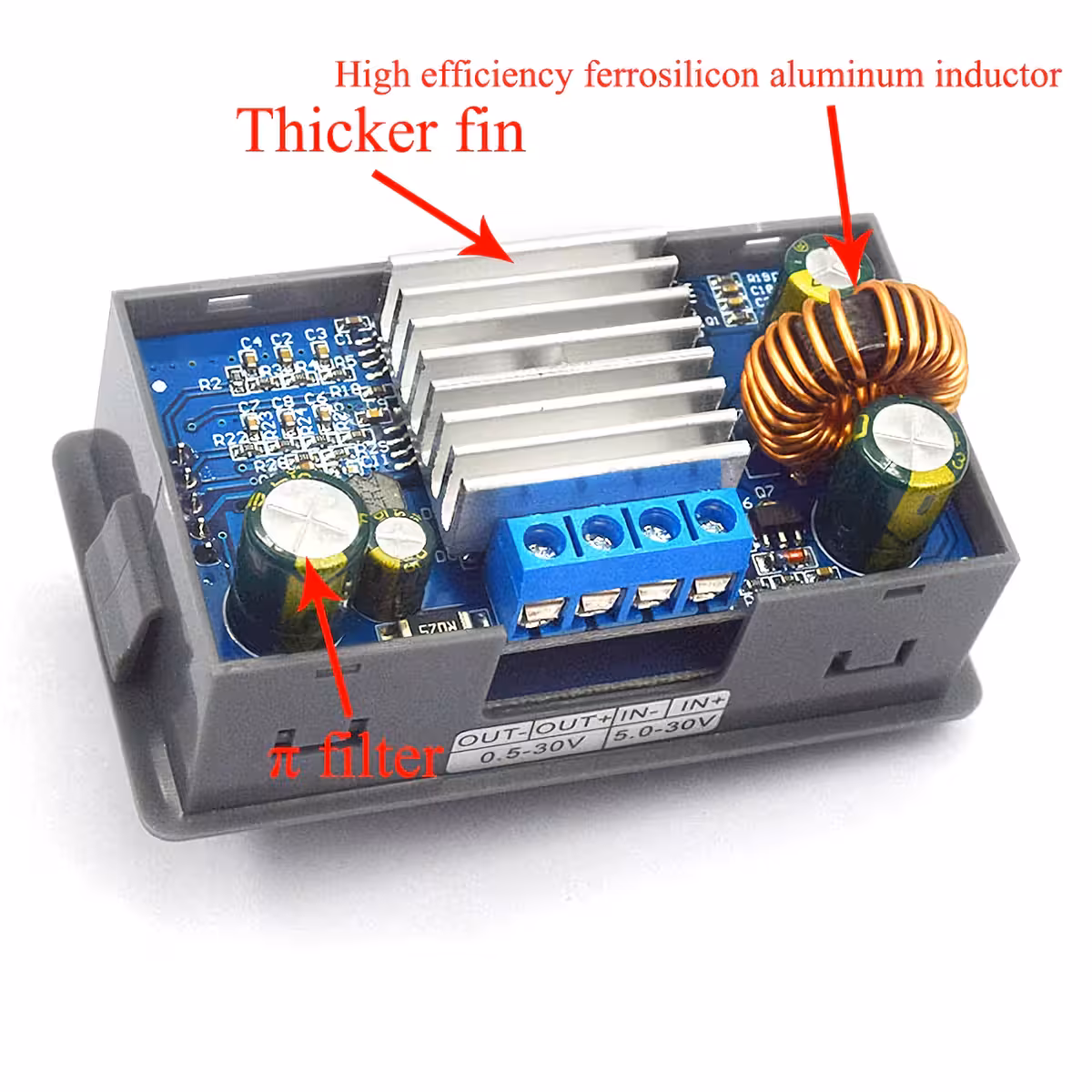

Wysoka sprawność (~88%) — mniejsze straty energii w postaci ciepła sprawiają, że moduł pracuje stabilnie i wydajnie. Przy obciążeniu 35W (bez wentylatora) praca jest w pełni bezpieczna.
Kalibracja bezpośrednio z menu — jeśli wskazania na wyświetlaczu różnią się od odczytów na Twoim multimetrze, możesz łatwo skorygować wartości napięcia i prądu bez użycia zewnętrznych narzędzi.
Kompatybilność z Arduino, Raspberry Pi i układami 3,3V–5V — ustaw odpowiednie napięcie przed podłączeniem, aby uniknąć ryzyka uszkodzenia delikatnych komponentów.

Szczegóły techniczne i wydajność

Moduł akceptuje napięcie wejściowe w zakresie 5V – 30V DC. Aby osiągnąć pełną moc, zalecane jest napięcie wejściowe minimum 8V. Przy zasilaniu 5V dostępna moc ograniczona jest do około 15W. Topologia buck-boost pozwala na pracę niezależnie od tego, czy wymagane napięcie wyjściowe jest niższe, czy wyższe od wejściowego — to ogromna przewaga nad standardowymi przetwornicami typu buck lub boost. Zabezpieczenie podnapięciowe (LUP) posiada domyślny próg ustawiony na 4,8V: jeśli napięcie zasilania spadnie, wyjście zostanie automatycznie odcięte.

Parametr	Wartość / Szczegóły
Napięcie wejściowe	5,0 – 30 V DC
Napięcie wyjściowe	0,5 – 30 V DC, precyzyjnie regulowane
Prąd wyjściowy	3A ciągły; do 4A z chłodzeniem aktywnym
Moc wyjściowa	35W (chłodzenie pasywne) / do 50W (wentylator)
Rozdzielczość napięcia	0,01 V
Rozdzielczość prądu	0,001 A
Sprawność konwersji	~88%
Zabezpieczenia	Podnapięciowe (LUP), nadnapięciowe (OUP), nadprądowe (OCP), nadmocowe (OPP), pojemnościowe (OAP), czasowe (OHP), termiczne (OTP)
Typ przetwornicy	DC-DC Step Up / Step Down (Buck-Boost)

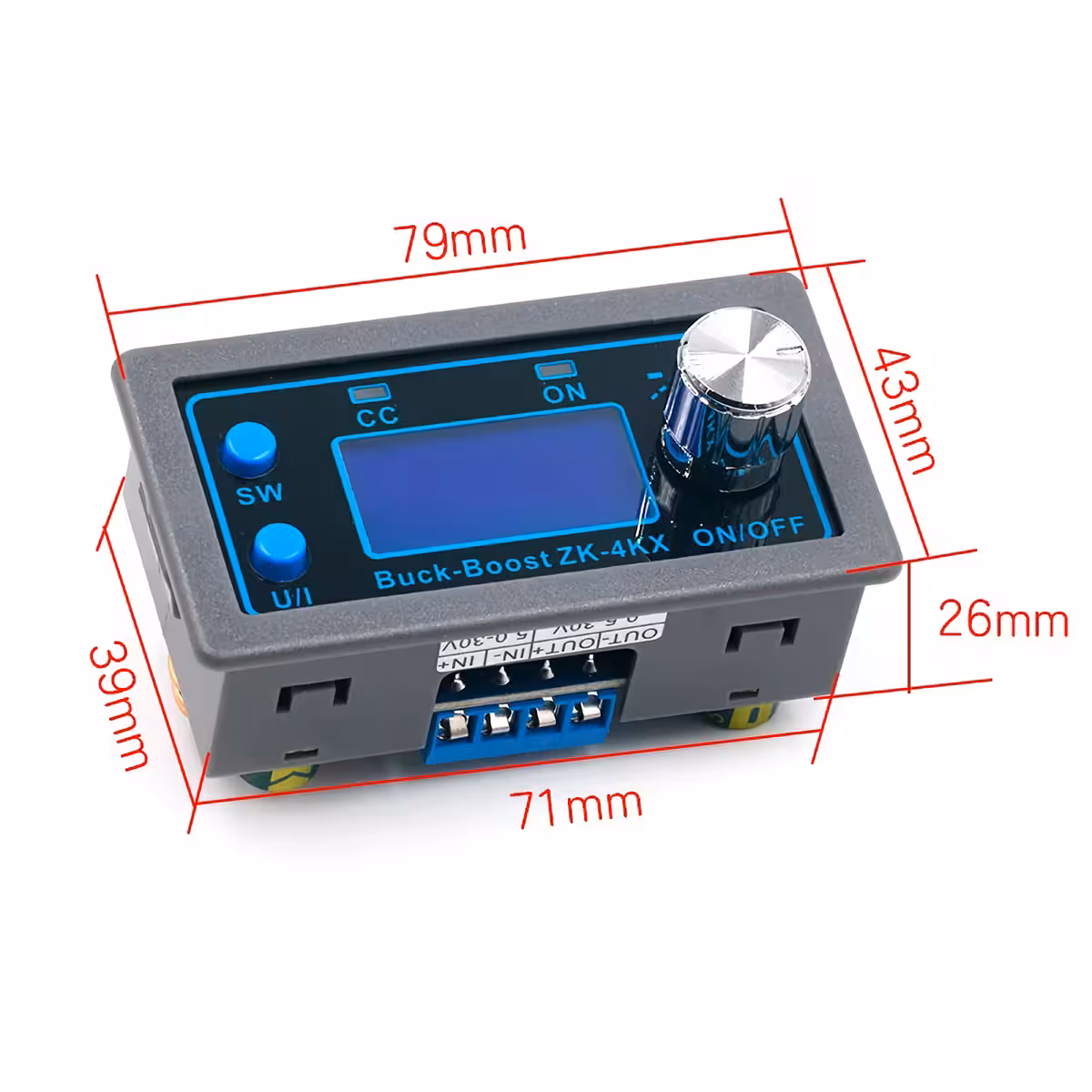

Wymiary	79 × 43 × 26 mm

Instrukcja obsługi i konfiguracji

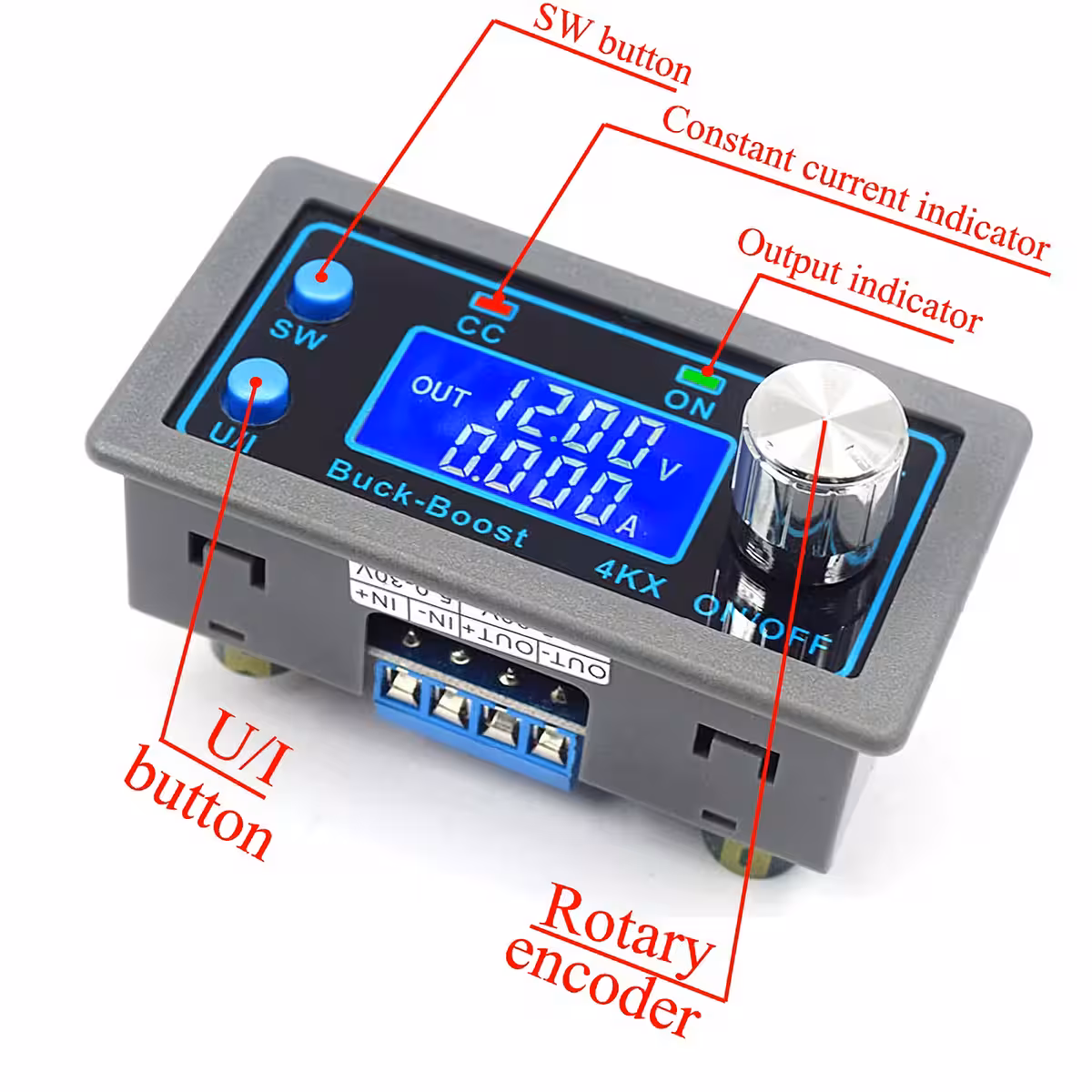

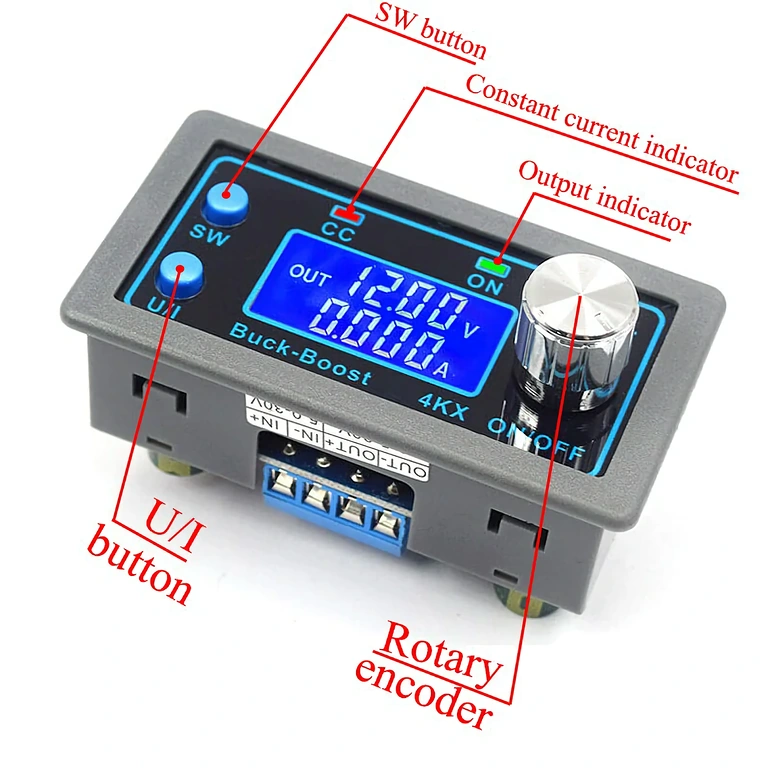

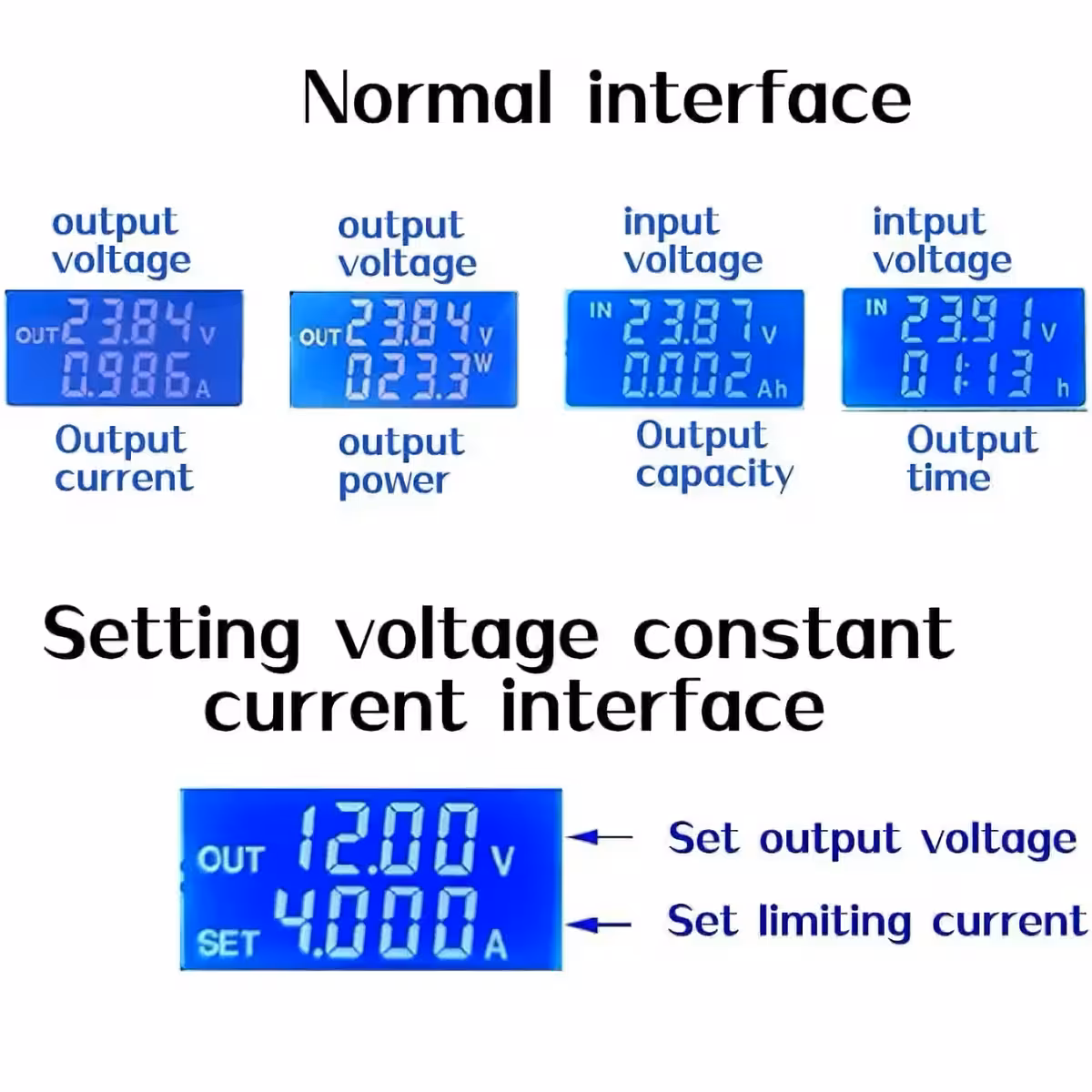

Przełączanie wyświetlanych parametrów: W trybie normalnym naciśnij przycisk SW, aby przełączać się między napięciem (V), prądem (A), mocą (W), pojemnością (Ah) i czasem (h). Długie przytrzymanie SW zmienia podgląd między napięciem wejściowym (IN) a wyjściowym (OUT).
Ustawianie napięcia wyjściowego: Naciśnij U/I, aby wejść w menu napięcia. Aktywna cyfra zacznie migać. Użyj enkodera do zmiany wartości. Krótkie naciśnięcie enkodera zmienia wybraną cyfrę. Wyjdź z menu, naciskając dwukrotnie U/I lub czekając 10 sekund.
Ustawianie maksymalnego prądu: W trybie normalnym naciśnij U/I, aby przejść do ustawień prądu. Regulacja odbywa się za pomocą enkodera w sposób analogiczny do ustawiania napięcia.
Konfiguracja stanu startowego (ON/OFF): Przytrzymaj dłużej przycisk U/I, aby wybrać, czy po włączeniu zasilania wyjście ma być aktywne (OPEN ON) czy wyłączone (OPEN OFF).

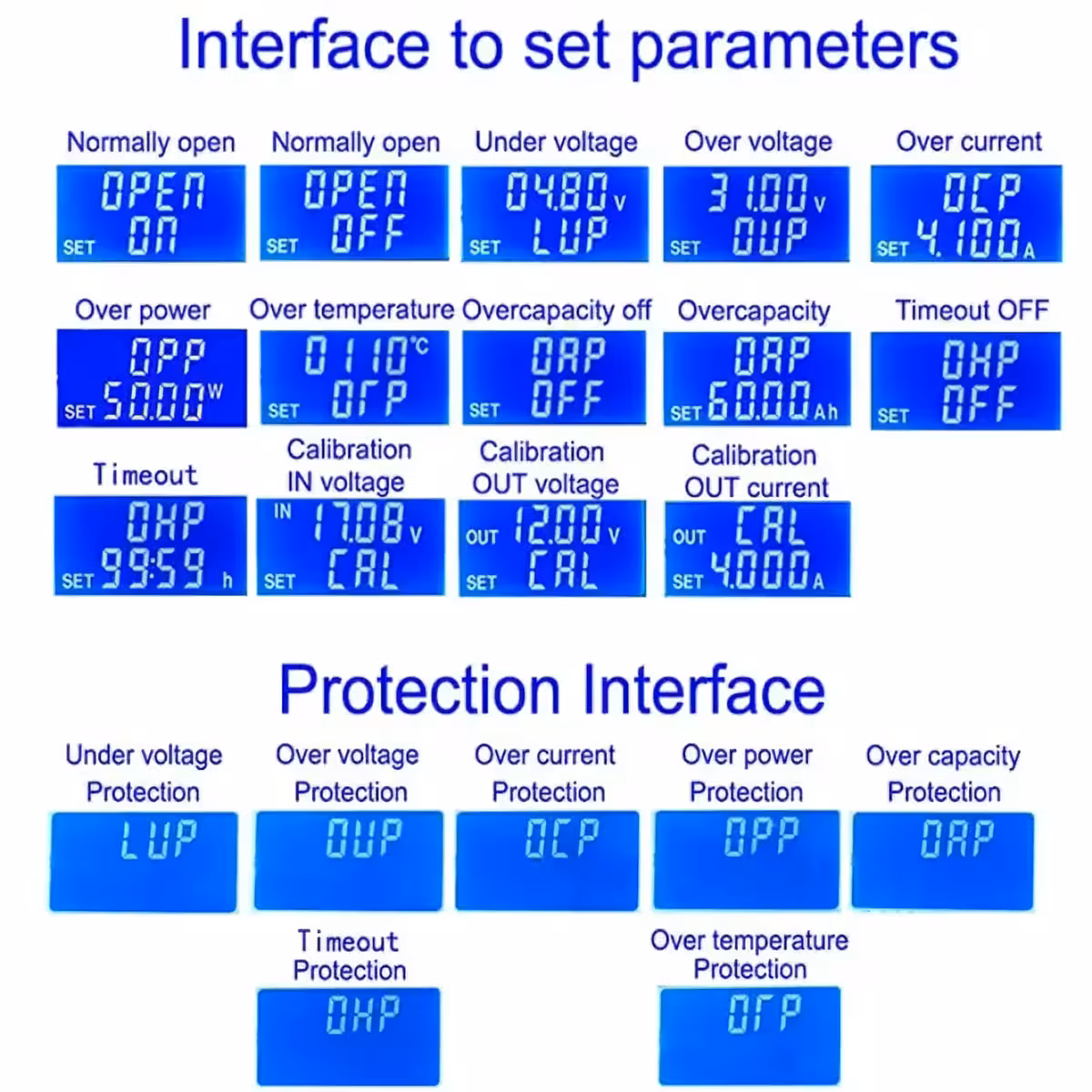

Konfiguracja zabezpieczeń: Przytrzymaj U/I, aby wejść do menu zabezpieczeń. Użyj SW, aby wybrać odpowiednią funkcję: LUP, OUP, OCP, OPP, OAP, OHP lub OTP. Dostosuj progi i włącz/wyłącz poszczególne zabezpieczenia.
Kalibracja napięcia i prądu: Naciśnij U/I, aby przejść do interfejsu kalibracji (CAL). Możesz tu skalibrować napięcie wejściowe, wyjściowe oraz prąd, korzystając z multimetru jako punktu odniesienia.

Zawartość zestawu

1 × Moduł przetwornicy DC-DC Step Up/Down 30V 4A

Najczęściej zadawane pytania (FAQ)

Czy mogę użyć tego modułu do zasilania Arduino lub Raspberry Pi?

Tak. Moduł zapewnia stabilne napięcia w zakresie 0,5V–30V, w tym popularne 3,3V i 5V. Ustaw odpowiednie napięcie przed podłączeniem urządzenia, aby wyeliminować ryzyko uszkodzenia sprzętu.

Czy wentylator jest niezbędny?

Przy standardowym użytkowaniu (poniżej 35W i 3A) chłodzenie pasywne jest wystarczające. Jeśli planujesz pracę przy 4A lub długotrwałe obciążenie przy wysokiej mocy, zalecamy montaż wentylatora — w przeciwnym razie zabezpieczenie termiczne (OTP) wyłączy moduł.

Czy urządzenie działa jako Step-Up i Step-Down?

Tak. Topologia buck-boost pozwala na podwyższanie lub obniżanie napięcia. Przykładowo, z zasilacza 12V możesz uzyskać zarówno 5V, jak i 24V bez wymiany modułu.

Co się stanie, gdy napięcie wejściowe spadnie poniżej 4,8V?

Zabezpieczenie LUP automatycznie odetnie wyjście. Domyślny próg to 4,8V, ale możesz go dowolnie dostosować w menu w zależności od używanego źródła zasilania.
