Przetwornica XL6009 DC-DC Step-Up – zestaw 5 modułów o wydajności 4A i sprawności 94% dla wymagających projektów
Masz źródło zasilania 5V, a potrzebujesz 12V? A może chcesz zasilić taśmę LED z akumulatora 3,7V? Przetwornica podwyższająca (boost) XL6009 to rozwiązanie stworzone właśnie do takich zadań. Zestaw 5 sztuk to idealny zapas do wielu projektów – nie musisz zamawiać pojedynczych modułów za każdym razem, gdy zaczynasz coś nowego.
Uwaga: Napięcie wyjściowe musi być zawsze wyższe niż napięcie wejściowe. Jest to przetwornica typu step-up (boost), a nie step-down (buck).
Dlaczego warto wybrać ten zestaw? (Kluczowe zalety):
- Zestaw 5 sztuk w korzystnej cenie — doskonałe zaopatrzenie do wielu projektów lub jako zapas w warsztacie, bez konieczności wielokrotnego zamawiania.
- Prąd wyjściowy 4A — o 33% wyższy niż w klasycznym układzie LM2577 (3A), co wystarcza do zasilania silników DC, taśm LED czy ładowania akumulatorów.
- Sprawność do 94% — minimalne straty energii sprawiają, że moduł pozostaje chłodny nawet przy średnim obciążeniu.
- Częstotliwość pracy 400KHz — niemal 8-krotnie wyższa niż w LM2577 (~52KHz), co przekłada się na mniejsze tętnienia (~50mV) i bardziej kompaktowe komponenty.
- Precyzyjna regulacja ±0,5% — napięcie wyjściowe pozostaje stabilne nawet przy nagłych zmianach poboru prądu.
- Niski pobór prądu w stanie spoczynku (tylko 18mA) — idealne rozwiązanie do urządzeń zasilanych bateryjnie, gdzie liczy się każda miliamperogodzina.
- Szeroki zakres temperatur pracy -40°C ~ +85°C — moduł sprawdzi się w trudnych warunkach, w obudowach bez aktywnej wentylacji czy w projektach outdoorowych.
Szczegóły i wydajność

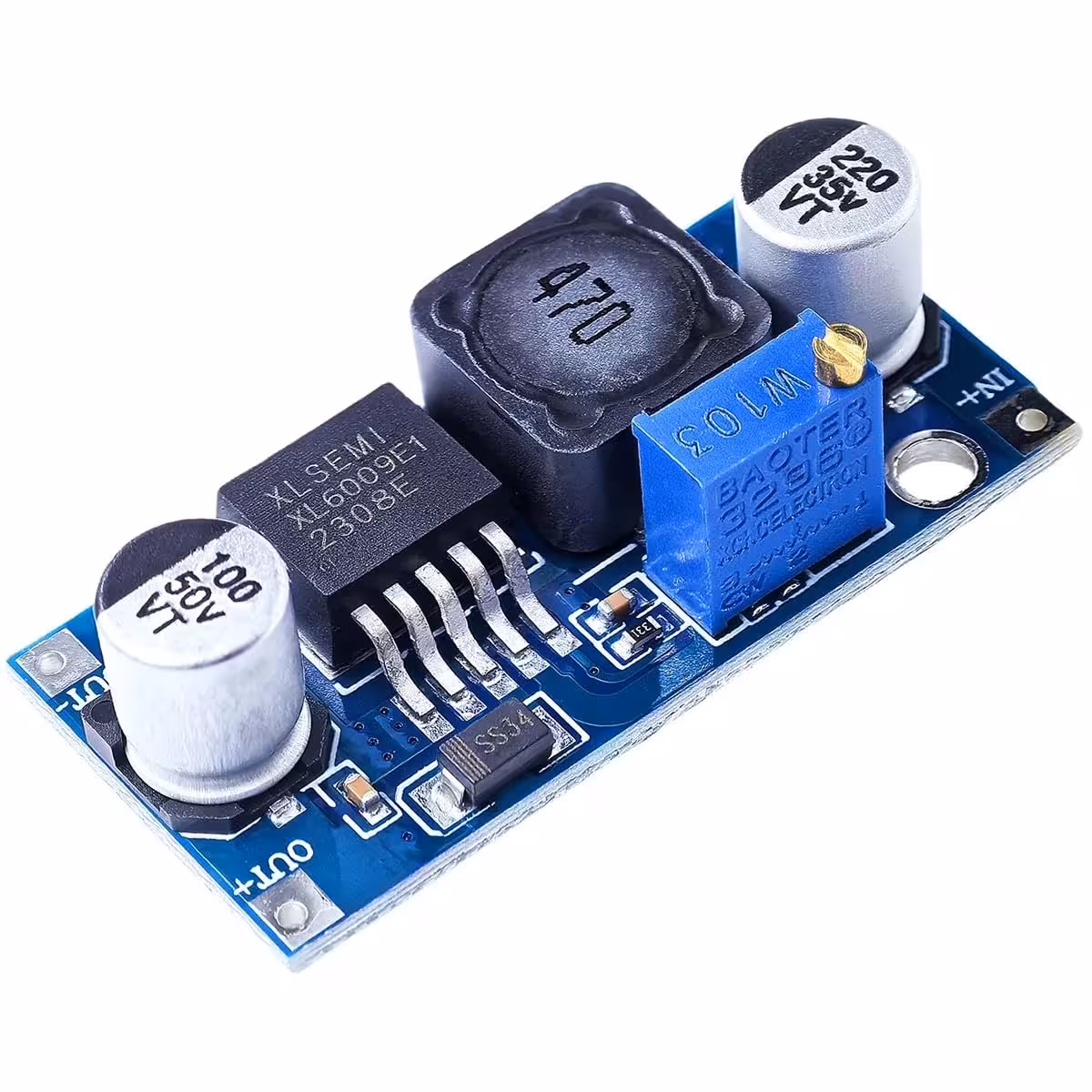

Sercem modułu jest układ scalony XL6009, pracujący z częstotliwością 400KHz. Dzięki temu tętnienia na wyjściu utrzymują się na poziomie ok. 50mV w typowych warunkach, co zapewnia znacznie czystsze napięcie niż w starszych konstrukcjach, często bez konieczności stosowania dodatkowych filtrów. Regulacji dokonuje się za pomocą wbudowanego potencjometru wieloobrotowego – wystarczy kilka obrotów, aby precyzyjnie ustawić pożądane napięcie, kontrolując je multimetrem. Kondensator 0,1µF na wyjściu skutecznie tłumi zakłócenia wysokiej częstotliwości.
| Parametr | Wartość / Szczegóły |
|---|---|
| Ilość w zestawie | 5 sztuk |
| Napięcie wejściowe | 3V – 32V (zalecane 5V – 32V) |
| Napięcie wyjściowe | 5V – 35V (regulowane) |
| Maksymalny prąd wyjściowy | 4A |
| Sprawność konwersji | do 94% |
| Częstotliwość pracy | 400KHz |
| Stabilizacja napięcia | ±0,5% |
| Stabilizacja obciążenia | ±0,5% |
| Tętnienia wyjściowe | ≈50mV (zależne od obciążenia) |
| Pobór prądu bez obciążenia | 18mA (wejście 5V, wyjście 8V) |
| Filtrowanie zakłóceń | Wbudowany kondensator 0,1µF |
| Temperatura pracy | -40°C ~ +85°C |
| Typ przetwornicy | DC-DC Step-Up (Boost) |
Instrukcja użytkowania

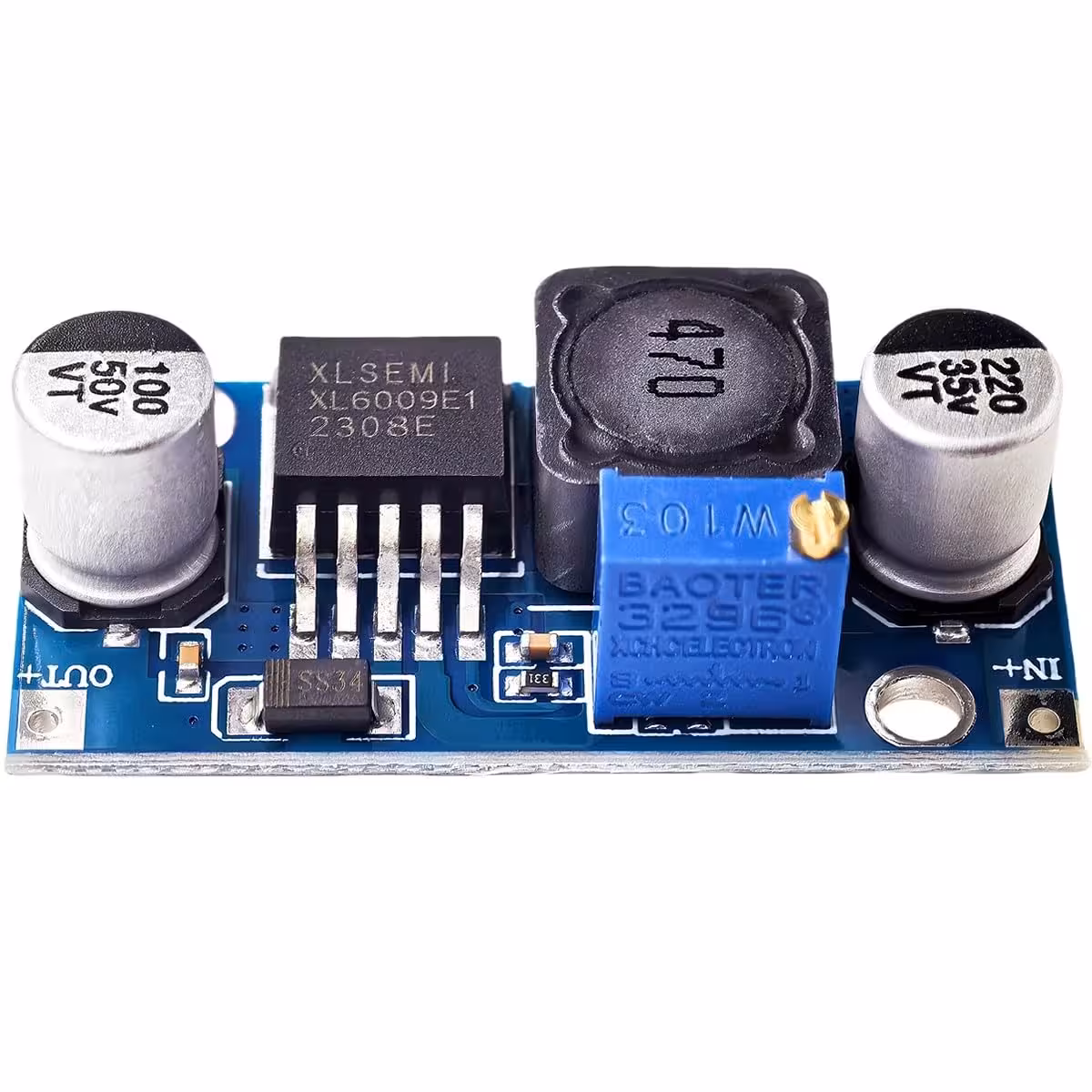

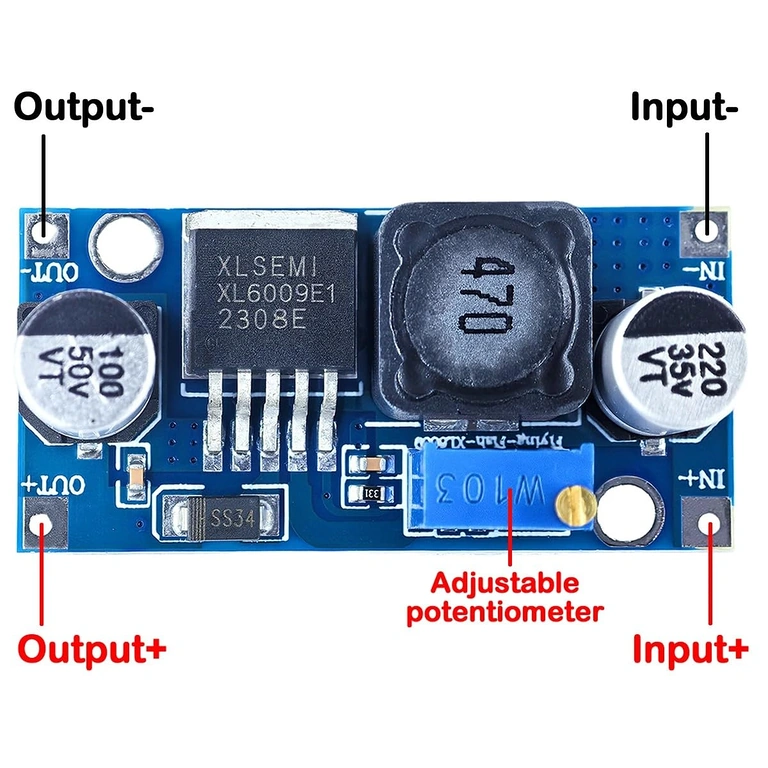

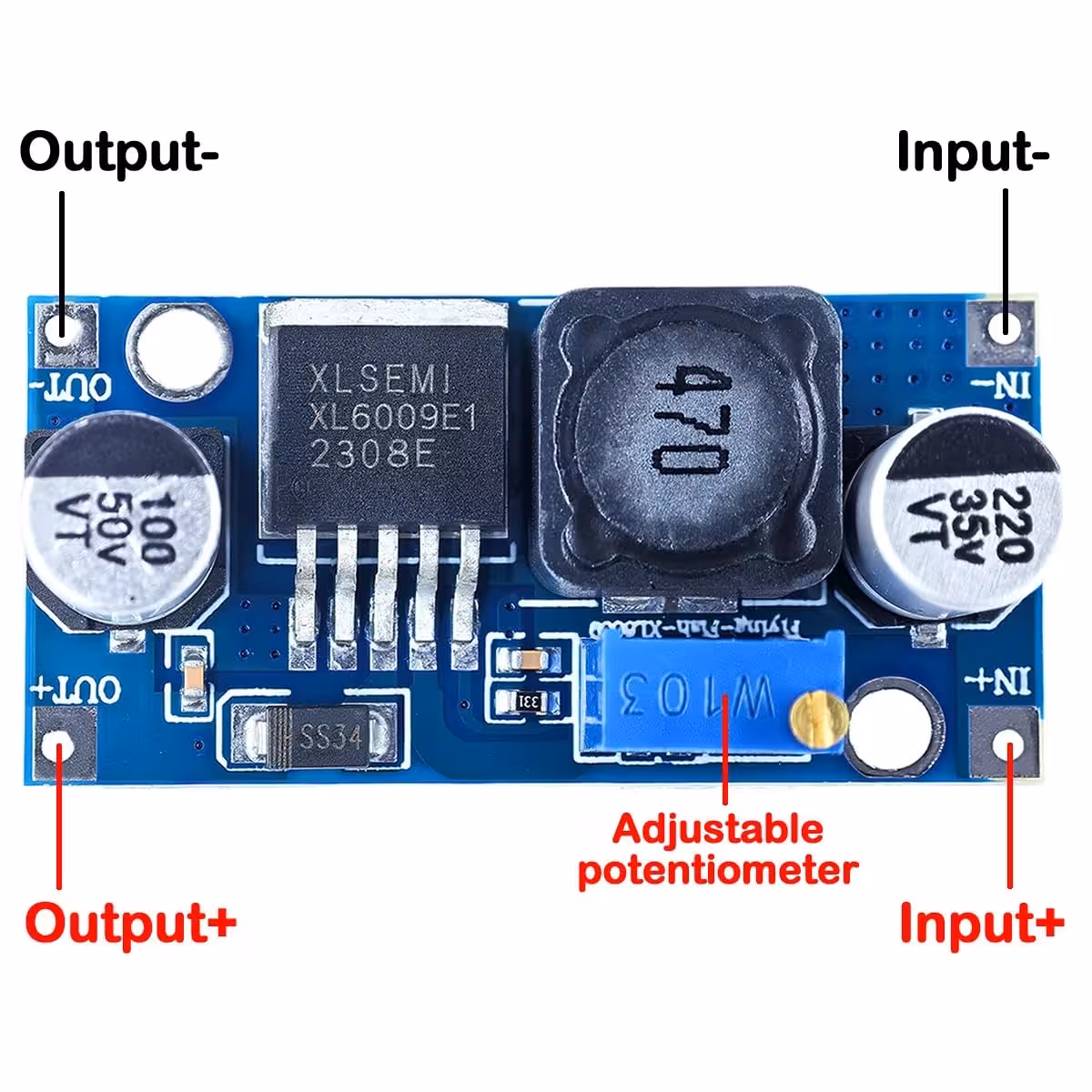

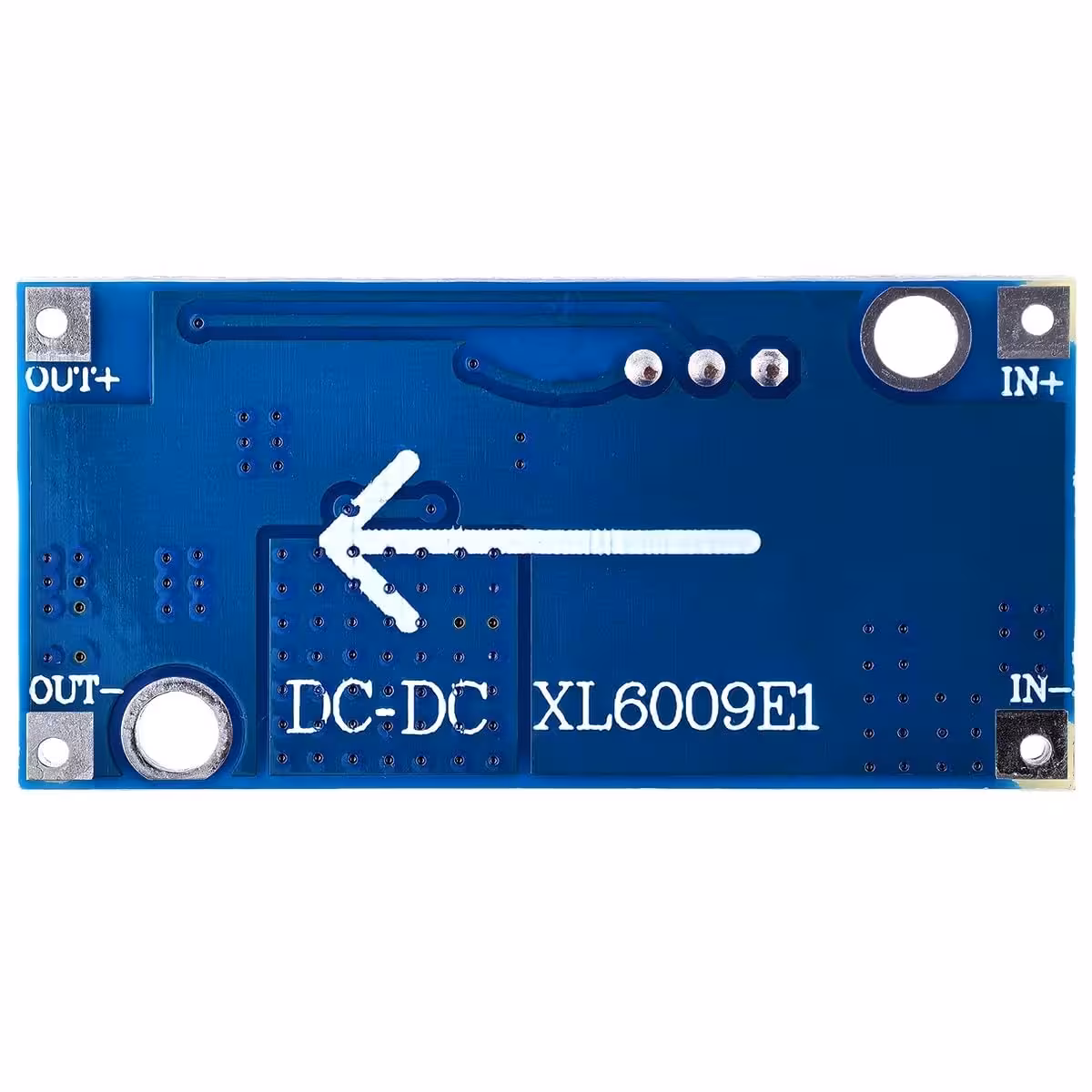

- Podłącz źródło zasilania DC do zacisków wejściowych (IN+ i IN-) modułu.
- Przed podłączeniem odbiornika, przekręć potencjometr wieloobrotowy w lewo (przeciwnie do ruchu wskazówek zegara), aby ustawić napięcie na wartość minimalną.
- Podłącz multimetr do zacisków wyjściowych (OUT+ i OUT-), aby na bieżąco monitorować napięcie.
- Powoli obracaj potencjometr w prawo, aż na multimetrze pojawi się pożądana wartość napięcia.
- Podłącz odbiornik i sprawdź stabilność pracy. W razie potrzeby dokonaj drobnej korekty.
- Pamiętaj, że dla poprawnego działania napięcie wyjściowe musi być wyższe od wejściowego o co najmniej 1V.
- Przy prądach zbliżonych do 4A zaleca się zastosowanie niewielkiego radiatora na układzie scalonym lub zapewnienie odpowiedniego przepływu powietrza.
Zawartość zestawu

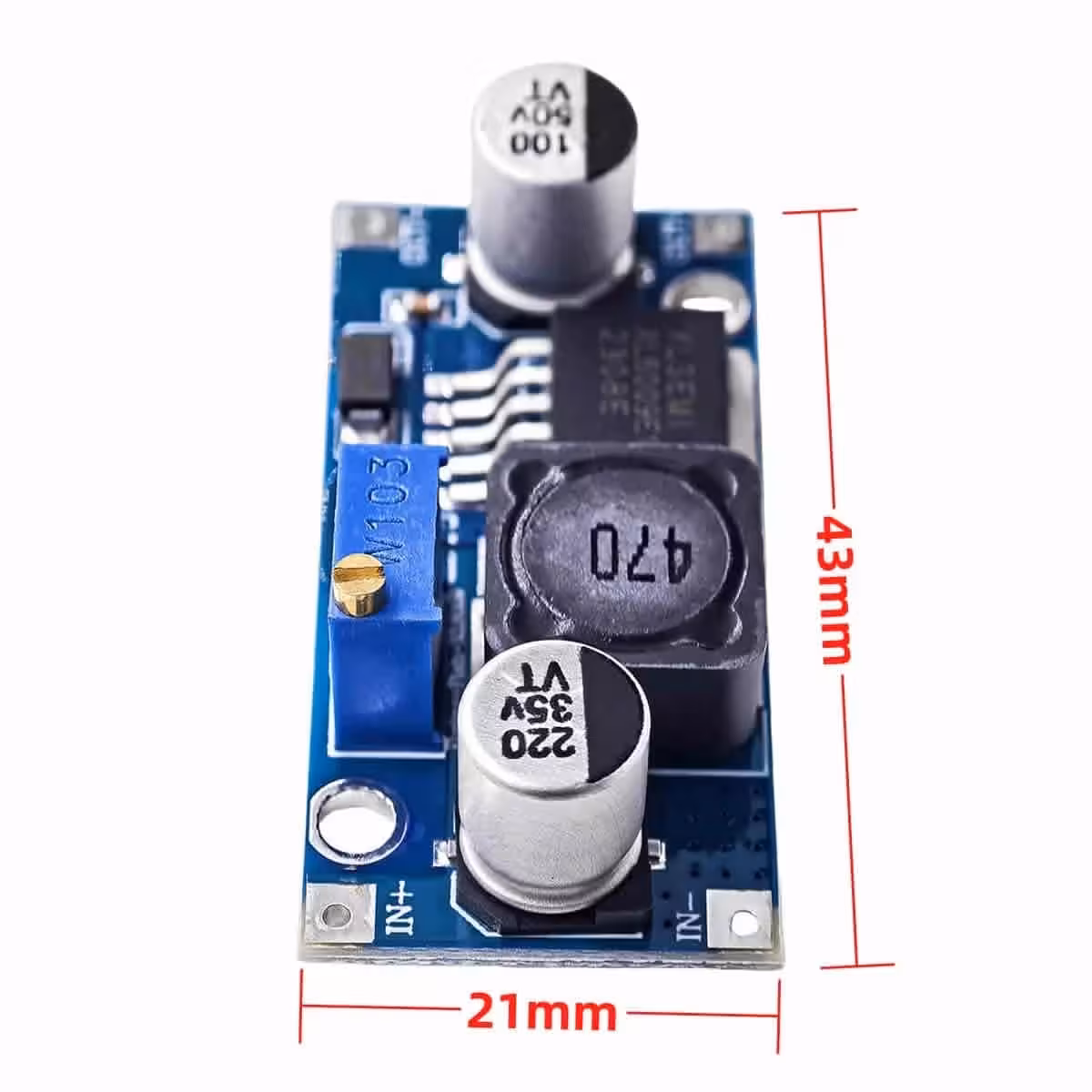

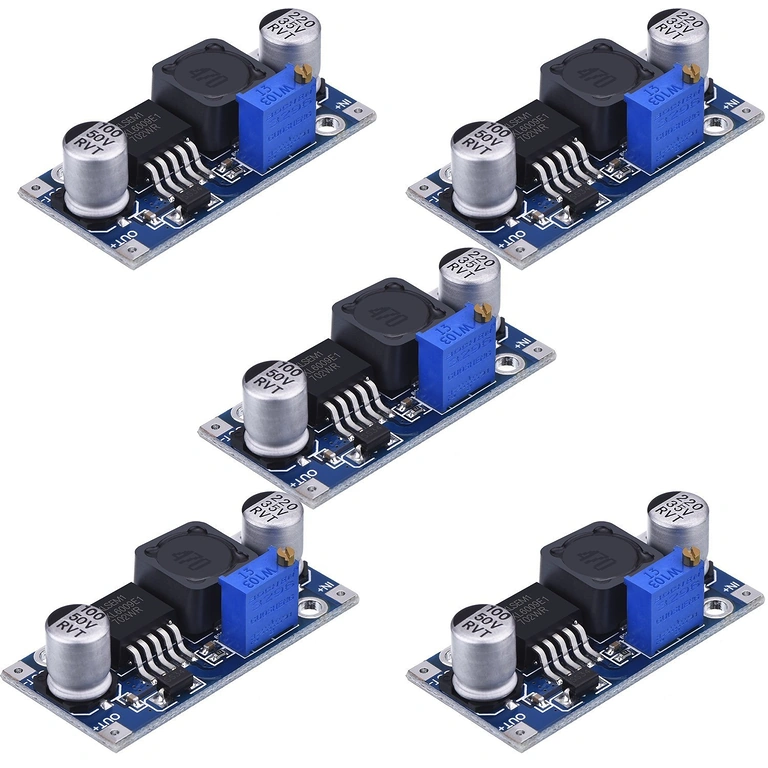

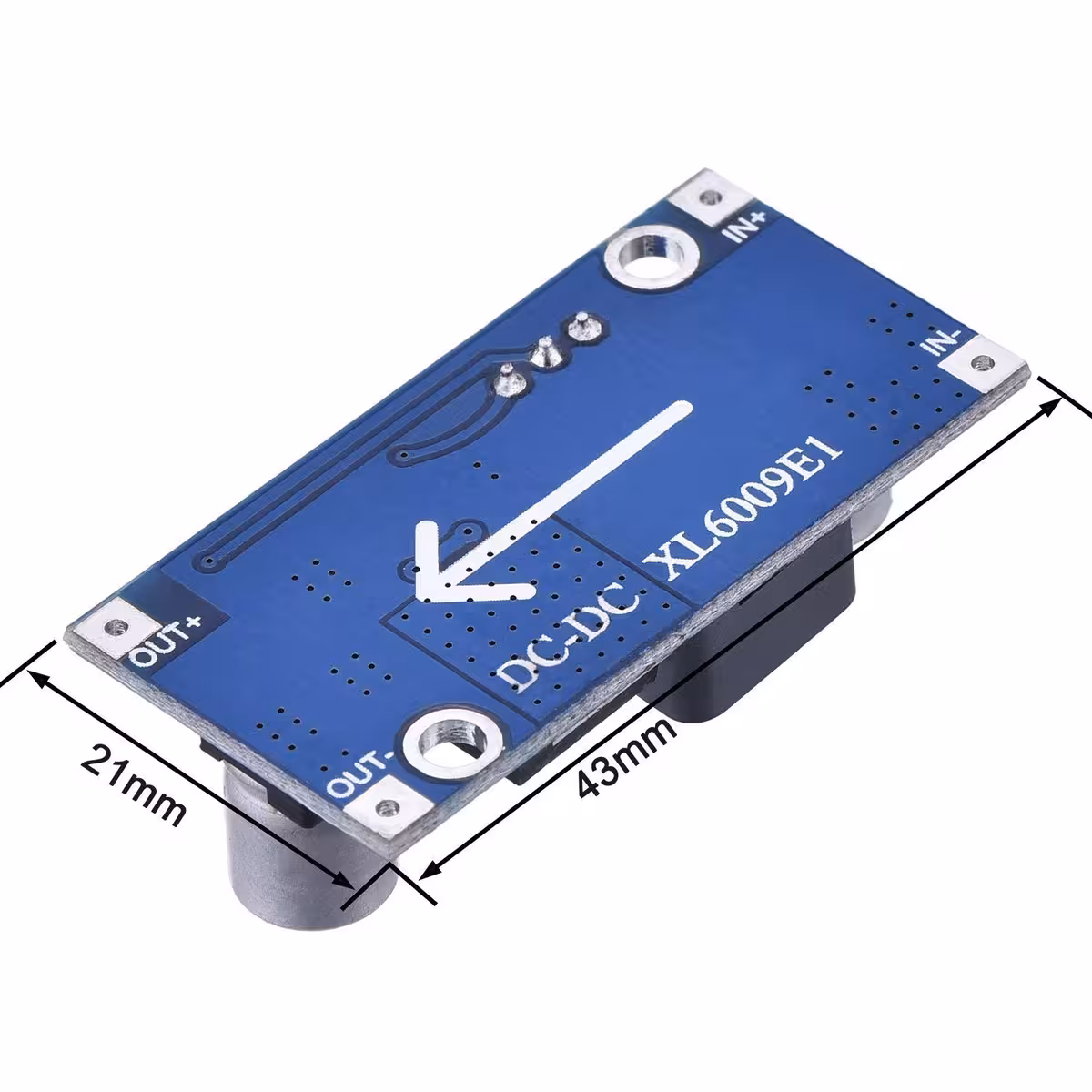

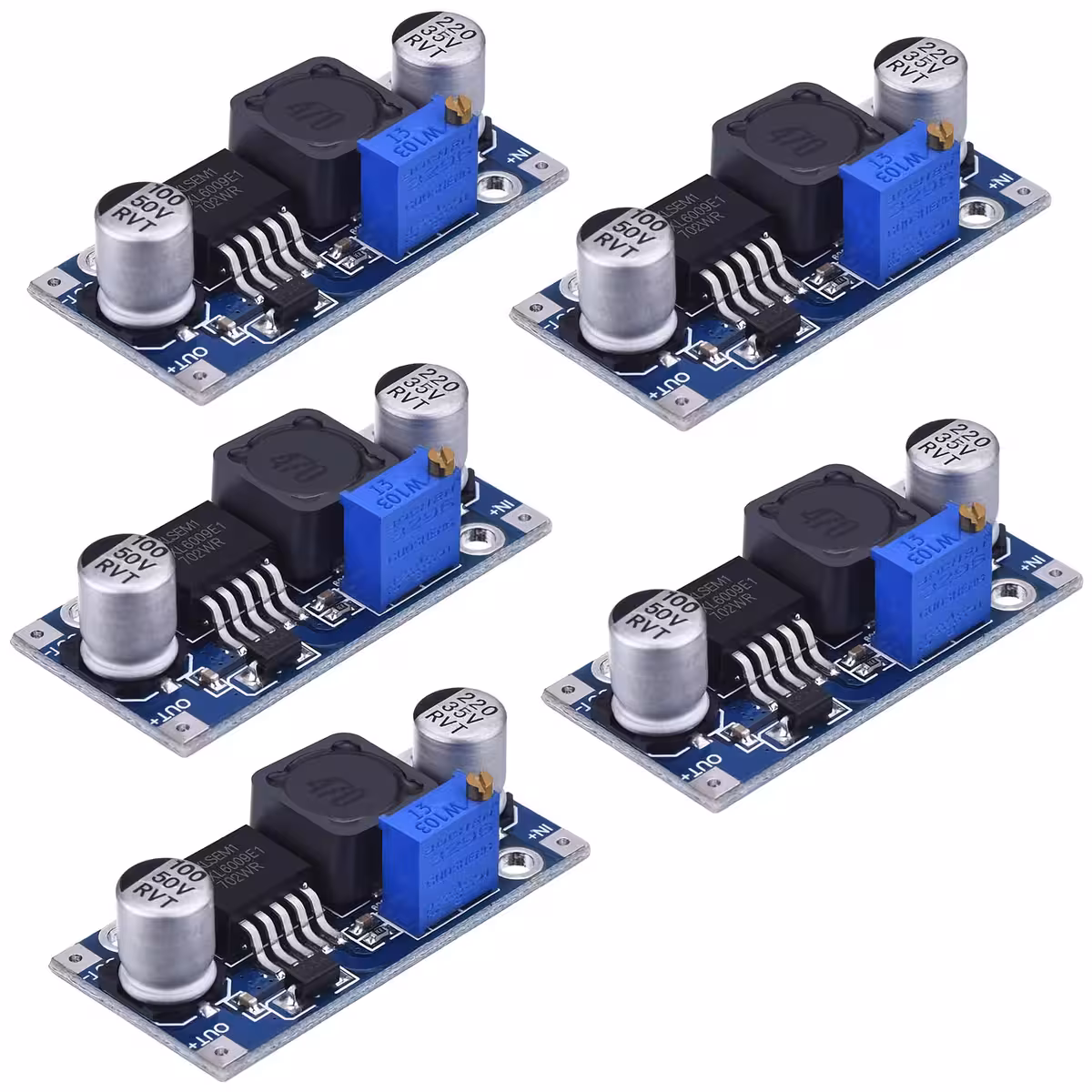

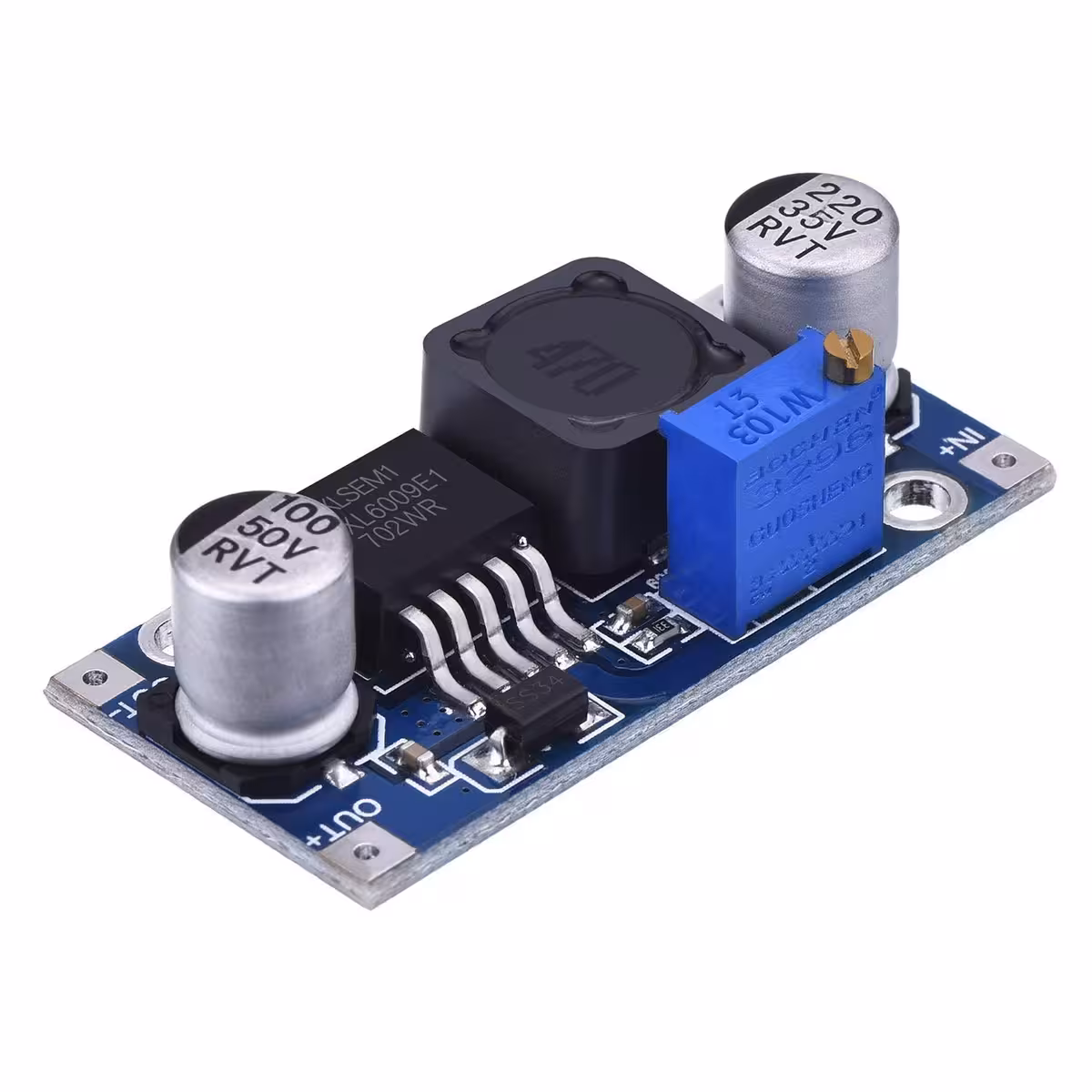

- 5 x Moduł przetwornicy XL6009 DC-DC Boost Step-Up z potencjometrem wieloobrotowym
Najczęściej zadawane pytania
Czy moduł XL6009 może obniżać napięcie (step-down)?
Nie. XL6009 to wyłącznie przetwornica typu boost (step-up) – napięcie wyjściowe musi być zawsze wyższe od wejściowego. Do obniżania napięcia wymagany jest moduł typu buck (step-down).
Czym różni się ten moduł od popularnego LM2577?
XL6009 oferuje prąd 4A (wobec 3A w LM2577), pracuje z wyższą częstotliwością 400KHz (zamiast ~52KHz) i generuje znacznie mniejsze tętnienia. W praktyce oznacza to większą moc, czystsze napięcie i wyższą sprawność przy zachowaniu zbliżonych wymiarów.
Czy mogę zasilić tym modułem taśmę LED lub silnik DC?
Tak. Moduł świetnie sprawdza się w zasilaniu taśm LED, silników DC małej mocy, ładowaniu akumulatorów Li-Ion czy zasilaniu płytek rozwojowych (Arduino, ESP32, Raspberry Pi itp.), o ile całkowity pobór prądu nie przekracza 4A.
Czy wymagane jest dodatkowe chłodzenie?
Przy obciążeniu poniżej 2A moduł pracuje bez radiatora. Jeśli planujesz pracę blisko granicy 4A, warto nakleić mały radiator na układ scalony lub umieścić moduł w miejscu z dobrą cyrkulacją powietrza.
Czy napięcie wyjściowe jest stabilne przy zmiennym obciążeniu?
Tak. Stabilizacja obciążenia na poziomie ±0,5% gwarantuje, że napięcie nie będzie odczuwalnie skakać przy nagłych zmianach poboru prądu, co jest kluczowe dla wrażliwej elektroniki i mikrokontrolerów.
