Regulowany czujnik prądu AC 0.2–30A – bezinwazyjny monitoring bez dodatkowego zasilania
Zarządzasz silnikiem, pompą lub falownikiem i potrzebujesz precyzyjnej informacji o przepływie prądu w obwodzie? Moduł M3050/M3056 pozwala na monitoring bez ingerencji w przewody i bez konieczności stosowania zewnętrznego zasilania. Montaż zajmuje zaledwie chwilę: wystarczy przełożyć przewód przez otwór o średnicy 10 mm, a czujnik automatycznie rozpocznie pracę.
Uwaga: Wyjście modułu to sygnał sterujący (maks. 0.3A / 240V AC/DC) przeznaczony do automatyki, a nie obwód mocy. Monitorowany przewód nie wymaga przecinania — wystarczy przełożyć go przez otwór czujnika.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- Regulowany próg 0.2–30A — jedno urządzenie obsłuży zarówno obwody oświetleniowe, jak i silniki przemysłowe.
- Zasilanie indukcyjne — czujnik pobiera energię z pola magnetycznego, eliminując potrzebę dodatkowego okablowania.
- Elektroniczne przełączanie — brak części mechanicznych oznacza brak zużycia i niemal nieograniczoną żywotność.
- Pełna izolacja galwaniczna — całkowite odseparowanie obwodu monitorowanego od wyjścia sterującego chroni sterowniki PLC i systemy alarmowe.
- Wysoka precyzja i odporność — błąd poniżej 1% oraz odporność na przeciążenia do 100% sprawiają, że czujnik idealnie sprawdza się przy rozruchu silników.
- Ognioodporna obudowa PC — wytrzymały poliwęglan odporny na temperatury od -20°C do +55°C, idealny do szaf sterowniczych.
Szczegóły techniczne i wydajność
Urządzenie działa na zasadzie przekładnika prądowego z rdzeniem toroidalnym: monitorowany przewód stanowi uzwojenie pierwotne, a indukowana energia zasila układ wewnętrzny. Próg zadziałania ustawia się precyzyjnie za pomocą wbudowanego potencjometru w całym zakresie 0.2–30A. Wyjście 0.3A / 240V AC lub DC pozwala na bezpośrednie sterowanie stycznikiem pomocniczym, wejściem PLC lub modułem alarmowym. Szeroki zakres temperatury pracy do +55°C umożliwia montaż nawet w gęsto zabudowanych rozdzielnicach.
| Parametr | Wartość / Szczegóły |
|---|---|

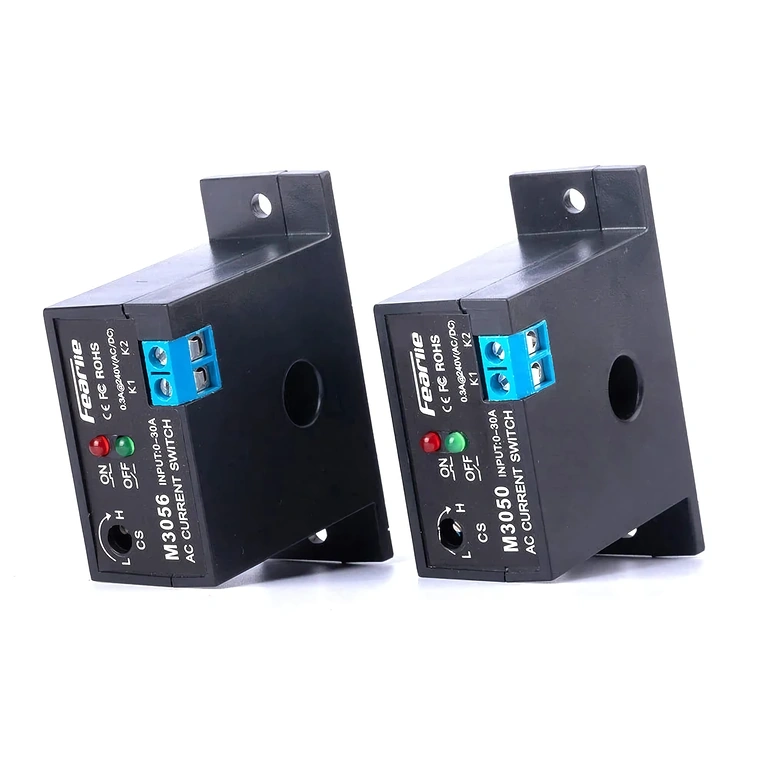

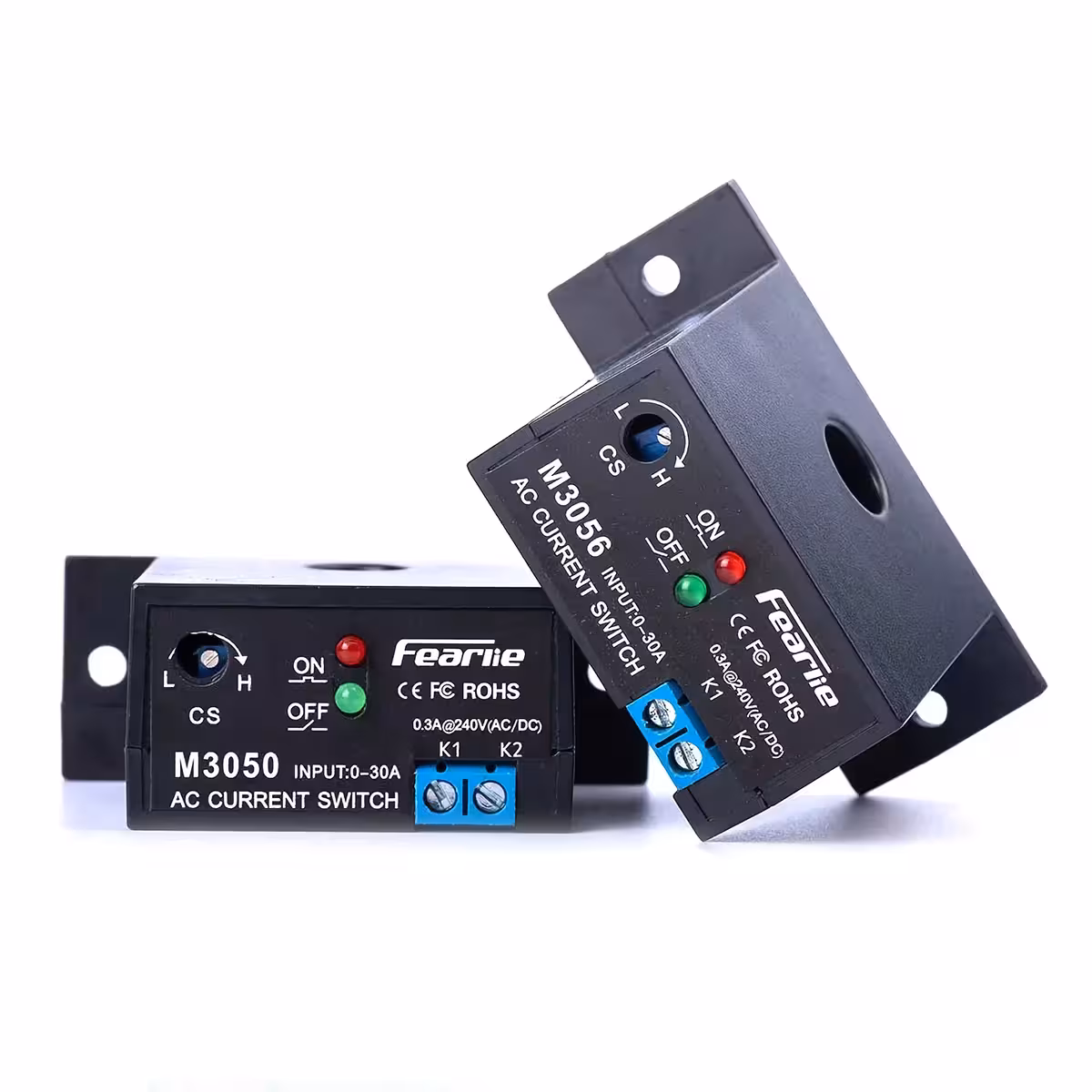

| Dostępne modele | M3050 (NO), M3056 (NC) |
| Zakres prądu | 0.2 – 30A AC |
| Typ wyjścia | NO (M3050) / NC (M3056) |
| Obciążalność wyjścia | 0.3A maks. / 240V AC lub DC |
| Zasada pomiaru | Indukcja magnetyczna (przekładnik toroidalny) |
| Zasilanie | Indukcyjne (z pola magnetycznego przewodu) |
| Średnica otworu | Ø 10 mm |
| Opóźnienie | < 1% |
| Dopuszczalne przeciążenie | 100% |
| Temperatura pracy | -20°C … +55°C |
| Materiał obudowy | Ognioodporny poliwęglan (PC) |
| Zastosowanie | Silniki, pompy, sprężarki, PV, UPS, rozdzielnice |
Instrukcja konfiguracji i użytkowania

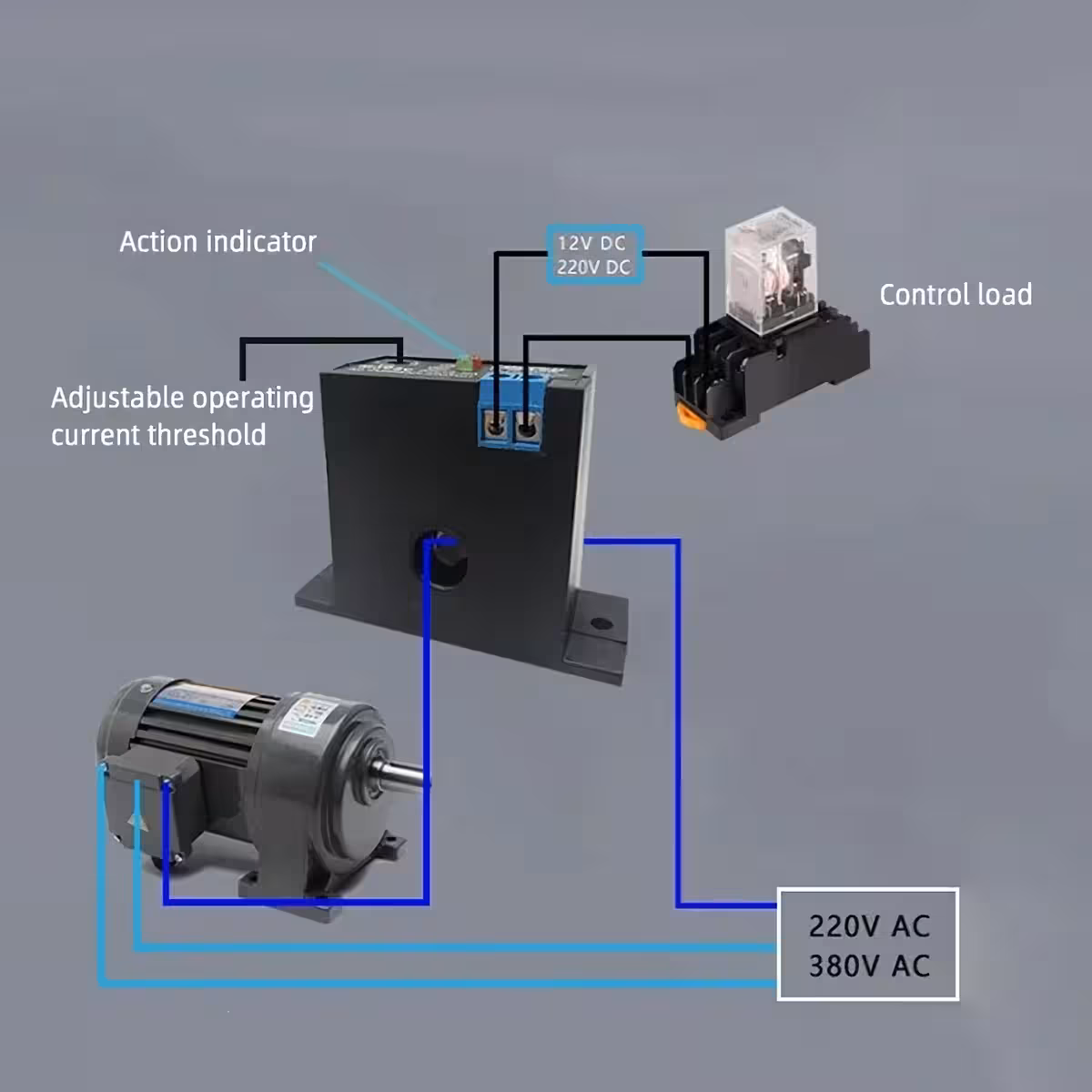

- Przełóż monitorowany przewód (fazowy, pojedyncza żyła) przez otwór Ø10 mm. Nie ma potrzeby przecinania kabla.
- Podłącz wyjście modułu (zaciski sygnałowe) do układu sterowania: sterownika PLC, stycznika lub systemu alarmowego (maks. 0.3A / 240V).
- Uruchom obwód przy minimalnym obciążeniu i obracaj potencjometrem zgodnie z ruchem wskazówek zegara, aż przekaźnik przełączy stan.
- Zweryfikuj działanie: dla M3050 (NO) — wyjście zamyka się po przekroczeniu progu; dla M3056 (NC) — wyjście otwiera się po przekroczeniu progu.
- Przetestuj przy pełnym obciążeniu, aby upewnić się, że próg jest ustawiony poprawnie i nie występują fałszywe wyzwolenia.
Zawartość zestawu
- 1 x Moduł czujnika prądu M3050 (NO) lub M3056 (NC) — zgodnie z wybranym wariantem
Najczęściej zadawane pytania (FAQ)
Jaka jest różnica między M3050 a M3056?

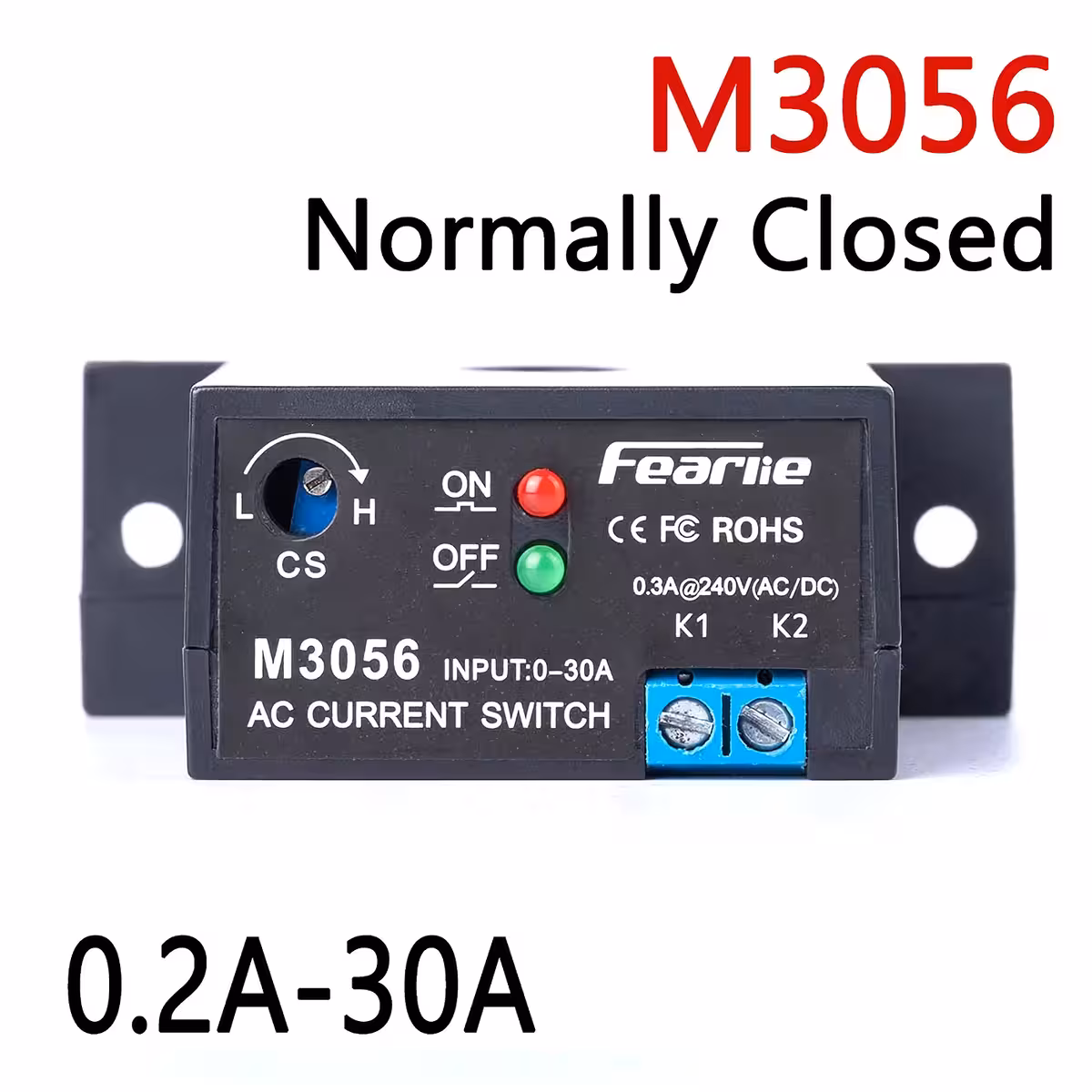

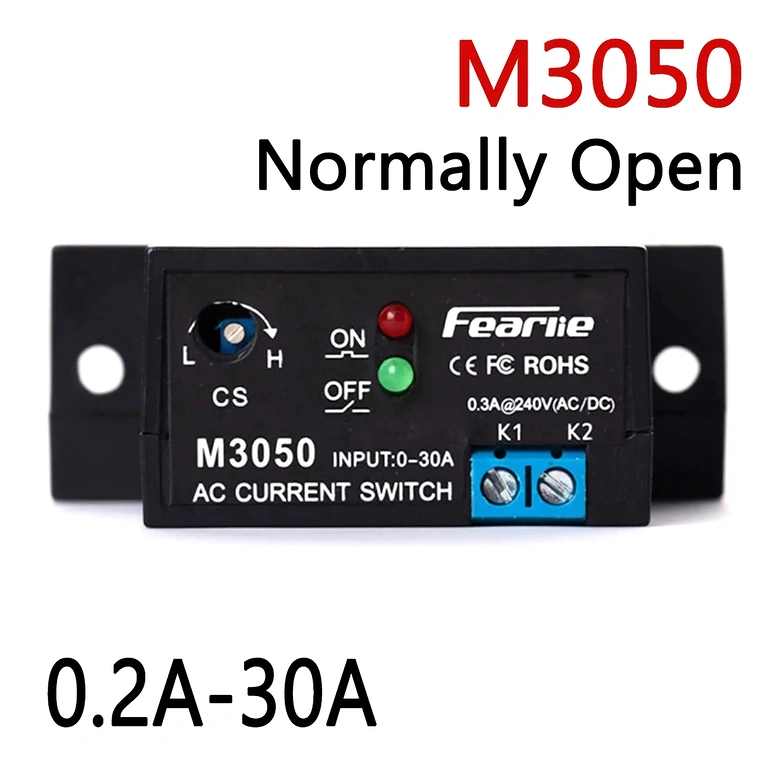

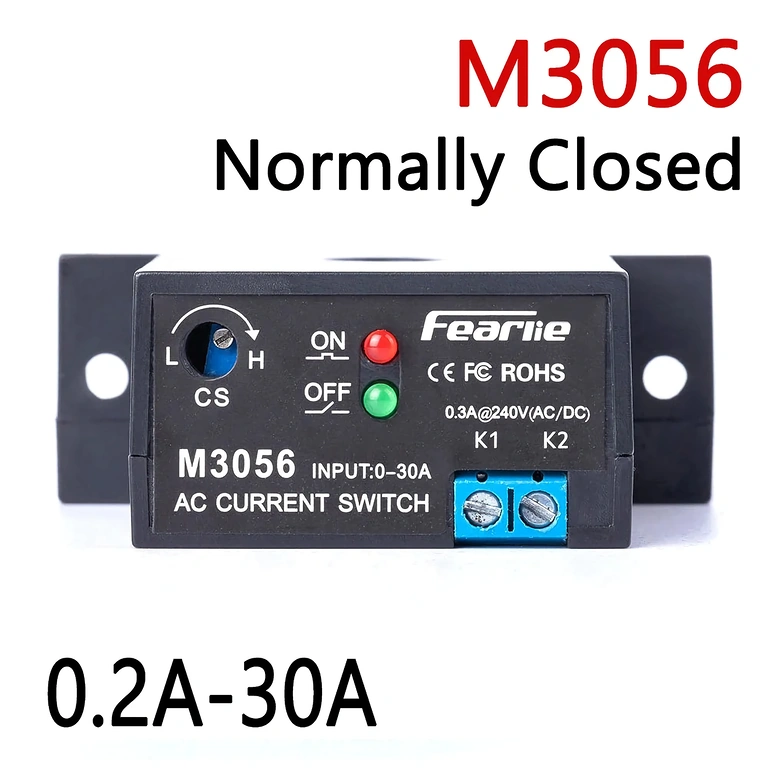

M3050 posiada styk Normalnie Otwarty (NO) — obwód zamyka się po przekroczeniu progu. M3056 posiada styk Normalnie Zamknięty (NC) — obwód otwiera się po przekroczeniu progu. Wybór zależy od logiki Twojego systemu automatyki.
Czy wymagane jest zewnętrzne zasilanie?
Nie. Moduł jest zasilany indukcyjnie z pola magnetycznego monitorowanego przewodu. Nie są potrzebne żadne dodatkowe przewody zasilające.
Czy czujnik monitoruje prąd stały (DC)?
Nie. Czujnik wykrywa wyłącznie prąd przemienny (AC). Wyjście sterujące może pracować zarówno z AC, jak i DC (maks. 0.3A / 240V), ale monitorowany przewód musi być pod napięciem AC.
Czy można monitorować silnik trójfazowy?
Tak. Należy przełożyć jeden przewód fazowy przez otwór czujnika. W celu pełnego monitoringu trójfazowego należy zastosować trzy niezależne moduły, po jednym na każdą fazę.
Jaka jest maksymalna średnica przewodu?
Otwór ma średnicę Ø 10 mm. Upewnij się, że cały przewód wraz z izolacją mieści się w tym wymiarze.
Czy nadaje się do systemów fotowoltaicznych lub UPS?
Tak, pod warunkiem, że monitorowany obwód jest AC (np. wyjście falownika lub UPS-a). Czujnik jest powszechnie stosowany w rozdzielnicach, instalacjach PV i systemach przemysłowych do monitorowania poboru mocy i zabezpieczeń nadprądowych.
