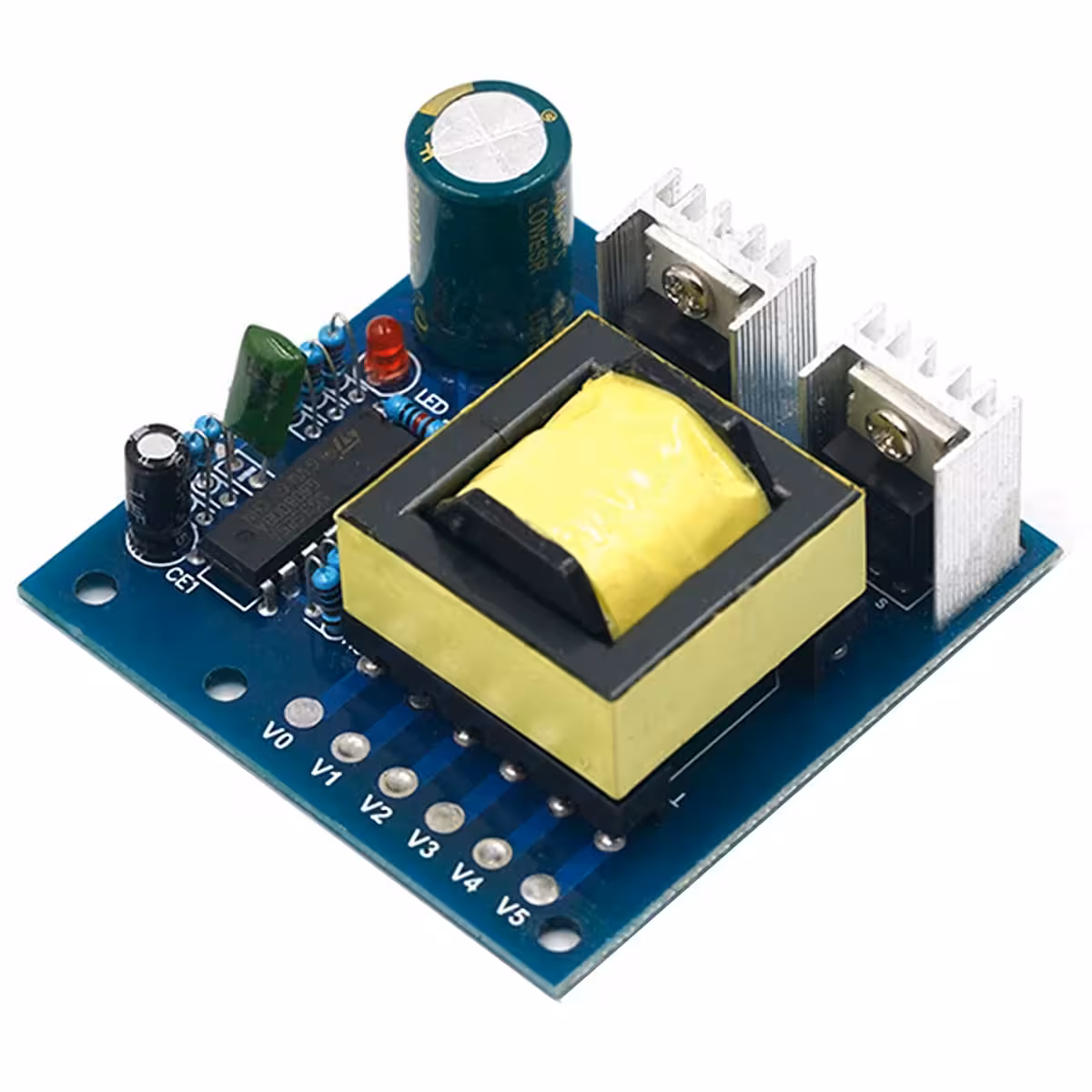

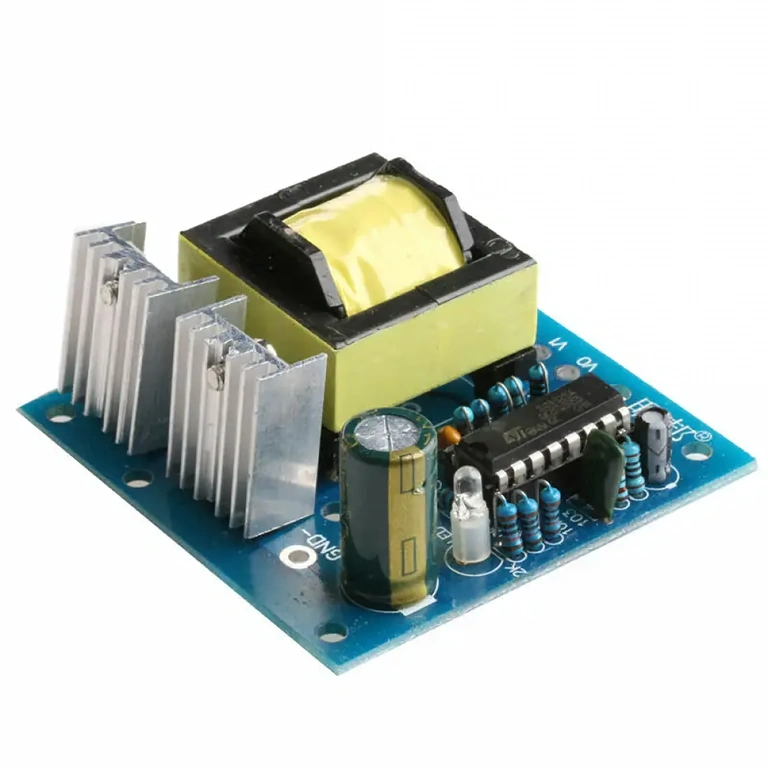

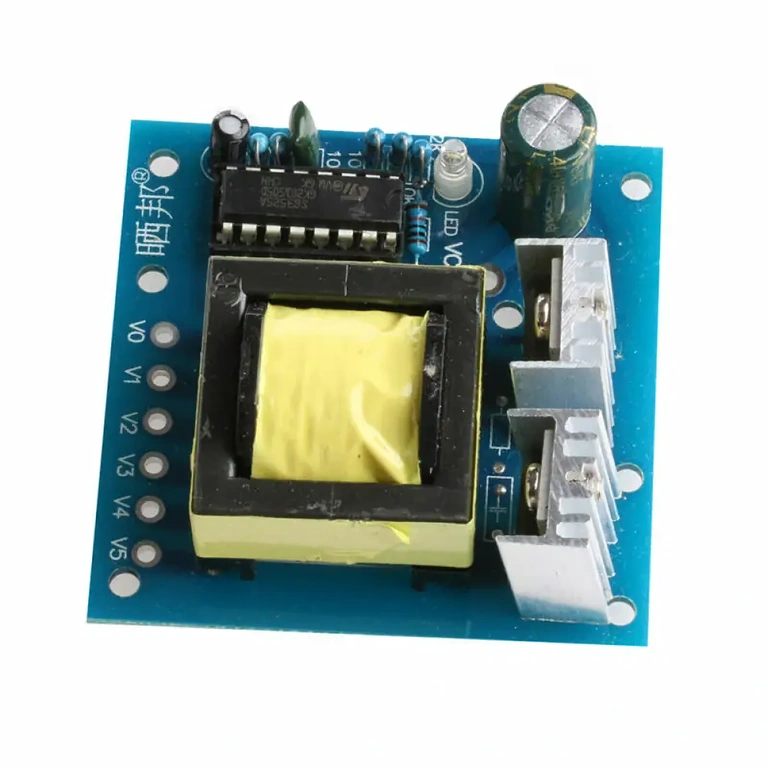

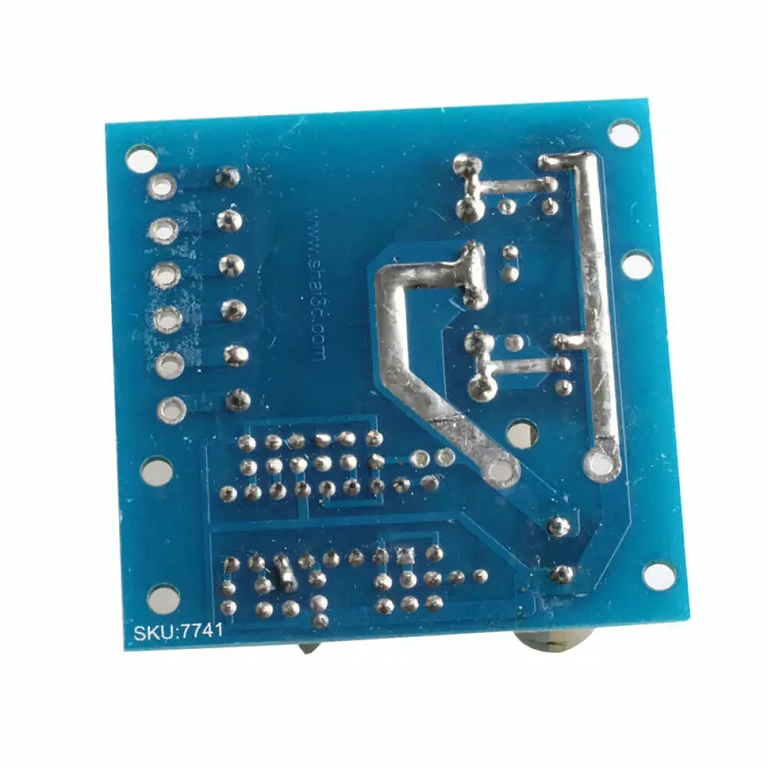

Moduł przetwornicy 12V–220V 150W: 9 konfigurowalnych napięć w jednym kompaktowym module
Potrzebujesz zmiennego napięcia AC do swojego projektu DIY, zasilanego bezpośrednio z akumulatora samochodowego lub zasilacza laboratoryjnego? Ten moduł przetwornicy 12V–220V o mocy 150W to idealne rozwiązanie — bez konieczności stosowania dodatkowych komponentów czy skomplikowanych przeróbek sprzętowych. Wystarczy odpowiednie podłączenie pinów wyjściowych.
Uwaga: Jest to przetwornica generująca przebieg prostokątny (Square Wave), a nie czystą sinusoidę. Nie jest zalecana do zasilania sprzętu audio hi-fi, silników elektrycznych ani urządzeń precyzyjnych. W przypadku bardziej wymagających zastosowań, konfiguracje 175V–200V częściowo kompensują zniekształcenia względem sygnału sinusoidalnego.
Dlaczego warto wybrać ten model? (Kluczowe zalety):
- 9 wybieralnych napięć wyjściowych — od 20V do 220V AC, wybieranych poprzez proste połączenie pinów V0–V5, bez potrzeby użycia dodatkowych elementów

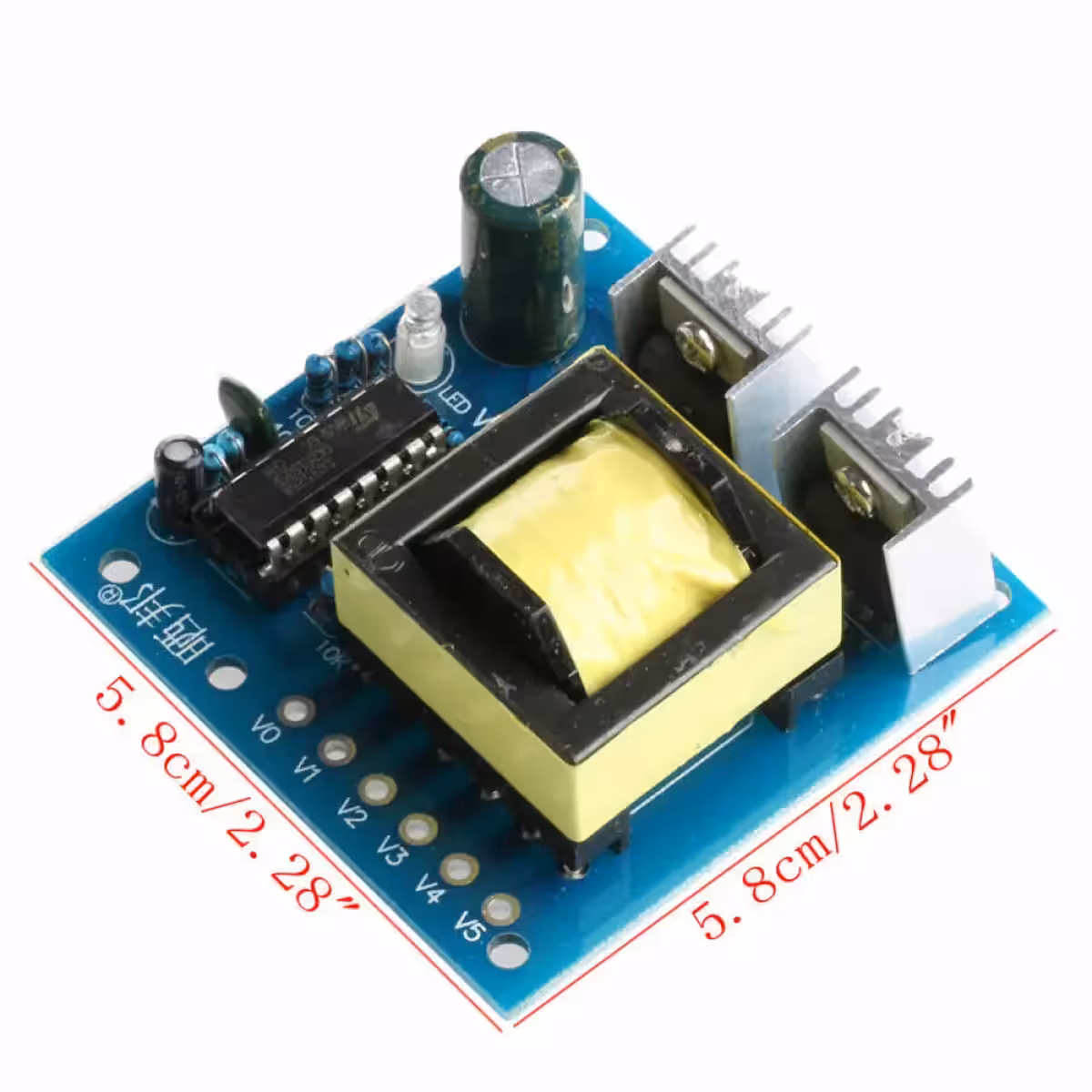

- Kompaktowe wymiary — zaledwie 5,8 × 5,8 × 2,8 cm, dzięki czemu łatwo zmieścisz go w każdej obudowie DIY lub instalacji samochodowej
- Bezpośrednia współpraca z akumulatorem — standardowe wejście 12V DC, gotowe do użycia bez skomplikowanych adapterów
- Moc znamionowa 150W — wystarczająca do zasilania żarówek tradycyjnych, grzałek oraz prostych ładowarek
- Częstotliwość przełączania ~20KHz — powyżej progu słyszalności, co zapewnia cichą pracę nawet w środowiskach wrażliwych na hałas
- Idealny do szybkiego prototypowania — konfiguracja napięcia zajmuje sekundy zgodnie z dołączoną tabelą połączeń
Szczegóły i wydajność
Sercem modułu jest transformator wysokiej częstotliwości (~20KHz), który wydajnie przekształca 12V DC na napięcie zmienne, zachowując przy tym znacznie mniejsze wymiary w porównaniu do klasycznych przetwornic 50Hz. Napięcie wyjściowe wybiera się poprzez łączenie odpowiednich pinów V0, V2, V3, V4, V5 — każda para pinów dostarcza inne napięcie, od 20V do 220V AC.
Ważna wskazówka: standardowe multimetry cyfrowe mogą wskazywać błędne wartości przy wysokiej częstotliwości przełączania. Do precyzyjnych pomiarów zalecamy użycie miernika analogowego — odczyty będą wtedy stabilne i dokładne.
| Parametr | Wartość / Szczegóły |
|---|---|
| Napięcie wejściowe | 12V DC |
| Moc znamionowa | 150W |
| Typ przebiegu wyjściowego | Prostokątny (Square Wave) |
| Częstotliwość przełączania | ~20KHz |
| Dostępne napięcia wyjściowe | 20V / 28V / 45V / 62V / 90V / 110V / 175V / 200V / 220V AC |
| Wymiary | 5,8 × 5,8 × 2,8 cm |
| Zalecane zastosowania | Projekty DIY, żarówki tradycyjne, proste ładowarki, obciążenia rezystancyjne |
| Niezalecane zastosowania | Silniki elektryczne, audio hi-fi, urządzenia precyzyjne |
Instrukcja konfiguracji i użytkowania
- Podłącz 12V DC do pinów wejściowych modułu — zachowaj polaryzację oznaczoną na płytce PCB.

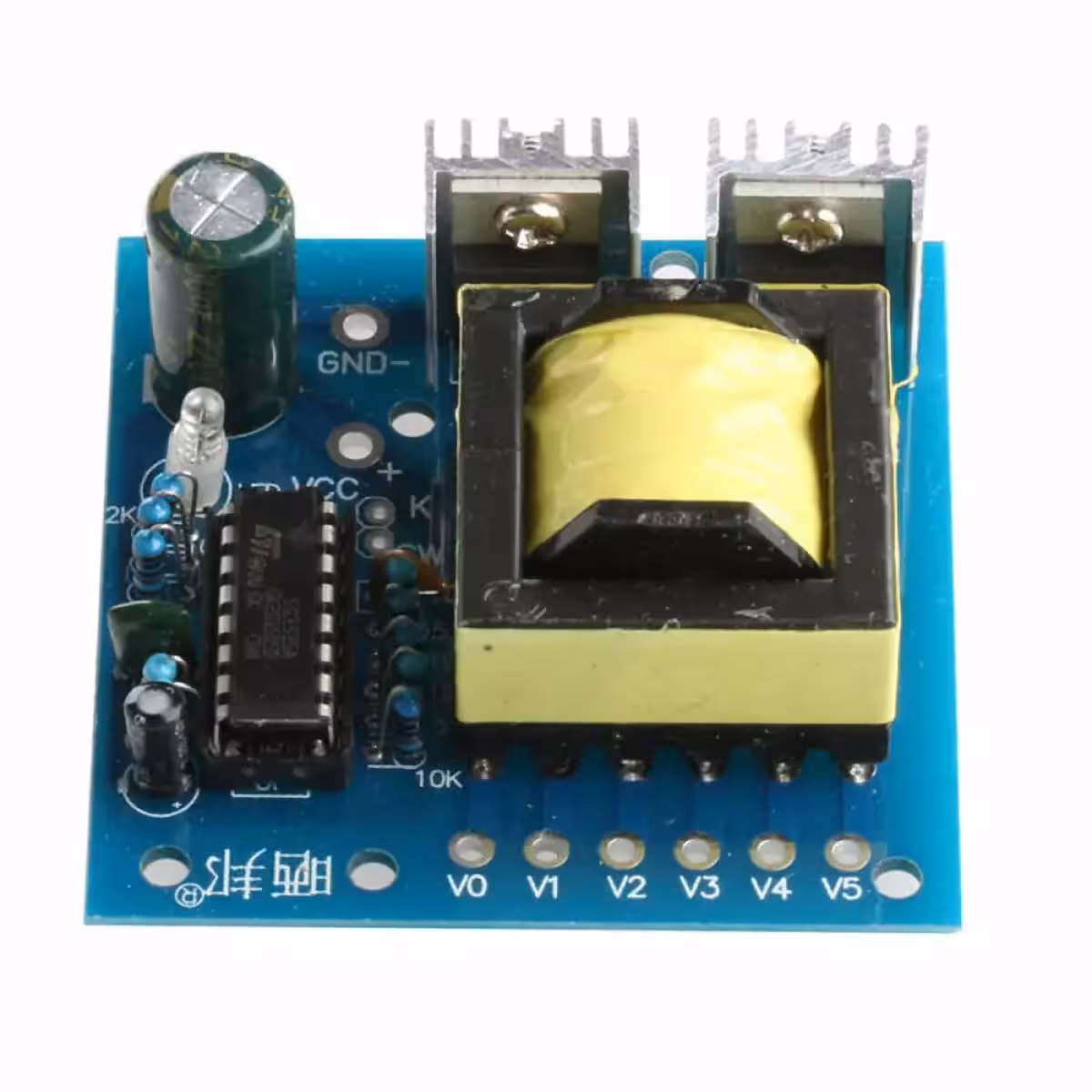

- Zlokalizuj piny wyjściowe V0, V2, V3, V4, V5 zgodnie z oznaczeniami na module.

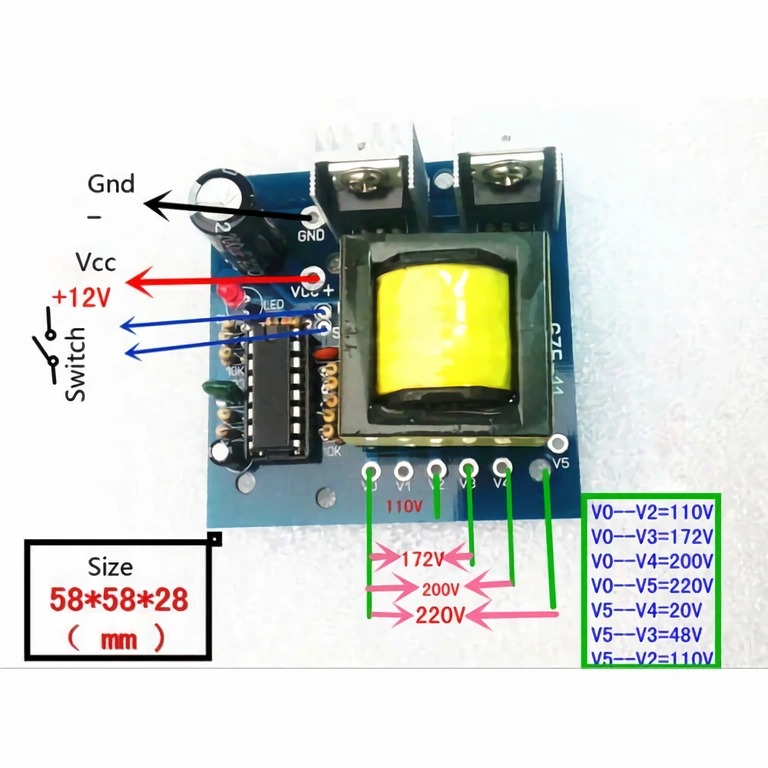

- Wybierz żądane napięcie, łącząc odpowiednią parę pinów:
- V0 – V2: 110V AC
- V0 – V3: 175V AC
- V0 – V4: 200V AC
- V0 – V5: 220V AC
- V5 – V4: 20V AC
- V5 – V3: 45V AC
- V5 – V2: 110V AC
- V4 – V3: 28V AC
- V4 – V2: 90V AC
- V3 – V2: 62V AC
- Podłącz odbiornik do wybranych pinów wyjściowych i sprawdź napięcie za pomocą miernika analogowego dla uzyskania maksymalnej precyzji.
- Nie przekraczaj mocy 150W — dla bezpieczeństwa zalecamy montaż zewnętrznego bezpiecznika na linii zasilającej.
Zawartość zestawu
- 1 × Moduł przetwornicy transformatorowej 12V–220V 150W Square Wave
Najczęściej zadawane pytania
Czy mogę zasilić laptopa lub telewizor tym modułem?
Nie. Laptopy i telewizory wymagają czystej lub modyfikowanej sinusoidy. Przebieg prostokątny generowany przez ten moduł nadaje się wyłącznie do prostych obciążeń rezystancyjnych: żarówek, grzałek czy podstawowych ładowarek.
Dlaczego multimetr cyfrowy pokazuje inne napięcie niż oczekiwane?
Wysoka częstotliwość przełączania (~20KHz) powoduje zakłócenia w odczytach standardowych multimetrów cyfrowych. Użyj miernika analogowego, aby uzyskać prawidłowe i stabilne wyniki.
Czy mogę podłączyć moduł bezpośrednio do akumulatora samochodowego?
Tak. Moduł został zaprojektowany do zasilania napięciem 12V DC, więc akumulator samochodowy jest idealnym źródłem. Pamiętaj, aby nie przekraczać mocy 150W i zastosować bezpiecznik na linii zasilania.
Którą konfigurację pinów polecacie dla bardziej wrażliwych urządzeń?
Zalecamy konfiguracje V0–V3 (175V) lub V0–V4 (200V). Napięcia te częściowo kompensują różnice względem czystej sinusoidy i zmniejszają obciążenie podłączonego urządzenia.
Czy moduł posiada zabezpieczenie przeciwprzeciążeniowe?
Moduł nie posiada wbudowanego dedykowanego układu zabezpieczającego. Odpowiedzialność za bezpieczeństwo spoczywa na użytkowniku: nie przekraczaj mocy 150W i zawsze montuj zewnętrzny bezpiecznik w obwodzie zasilania.
